Номер патента: 105097

Опубликовано: 01.01.1957

Авторы: Микиртичан, Мурадян

МПК: H03F 3/04

Метки: тональной, усилитель, частоты

...0,125 п. л. Тираж 400. Цена 25 коп,льтуры Марийской 1 ССР) г,11 оикар-Ода, Советская, 104. Зак. 1064. по(ра(ЬИ Мц. пени, ри)ице ЗОО (05. акое низкое вы- .ЛЦС (ЦИРЦИК)ЕН)Р В Гя5 С ( З )СМ,)ЕН- ным;.чнг(р 51 мцкст выть нлуче 0) сели 10 именя гь н)р,(;(е,)3)трнцд п)льн и цбрятн) н) ГВяи). ;(из тдкци 0(рйтНн ГВЯ;и 3 ЦКД:)(ВЛЕТ) ЧТЦ ВЫКЦДИС СцНН)П 3,1(НИС Г 3 УНС 1 М)КСТ ць( П) .ЧСНЬ- иР)ц в;ссятки рдз л кц:(1(нцис)т (нтсния иц идрякснин нрдктичсгкн цг(стг ш (ь)лн 513 и, (Йрдпендя ( изь иц не 1 н мен ЦЧ 1 К ВЦ 1)ТР 3 Г(53 С)Н ИЦ(еГ) СРс).( Ю;)Е),(ГГ(т)ЬН) Н) ГМКЬ (И ГОРога)леИ(е (Рт). ь(к(Ьнце Г(ннтивление 5)цй (туси рдвнц 280 (цм).) Г);те,)и, (чнр( нье 0 ире.лягдсмцй (".(елс, ) дцв;(енр(н 1 5(см ц(нцвнь)м тскнЧГ(кнм трсц(адням) нреЛь)ни 5...

Номер патента: 119545

Опубликовано: 01.01.1959

Авторы: Валаев, Розанов

МПК: H03F 3/04, H03G 11/04

Метки: входного, кристаллического, ограничения, полярности, прямой, сигнала, триода

...вход каскада и исключающий провалы выходного, сигнала. Для ограничения же входного сигнала обеих полярностей и защиты усилителя от недопустимого напряжения эмиттерного перехода между базой и частью опорного напряжения, устанавливающего потенциал базы, предлагается включать второй вентиль.Предлагаемое устройство содержит два диода 1 и 2, один из которых включен между частью сопротивления 8 смещения коллекторной цепи и базой триода 4, а другой - между базой триода 4 и частью сопротивления б смещения эмиттерной цепи, При малых сигналах диод 1 заперт опорным напряжением 0,1 и все напряжение поступает на вход каскада При напряжении сигнала, равном напряжению О, диод 1 открывается и шунтирует вход каскада. Рост эмиттерного тока при этом...

Номер патента: 124970

Опубликовано: 01.01.1959

Авторы: Супоницкий, Урин

МПК: H02H 7/20, H03F 3/04

Метки: защиты, полупроводниковых, триодов

...защиту триода, когда опорное напряжение Ь, намного прево ходит управляющее напряжение /,. В этом случае одновременно заперты диод В, и триод. Для того, чтобы напряжение на переходе эмиттер - база не превысило опасной величины, обратное сопротивление диода должно быть значительно больше обратного сопротивления эмиттерного перехода. Диод В, защищает триод при значительном превышении напряжения Ь, над напряжением Г При этох: диод В, заперт,. а ток в цепи базы ограничивается балластным сопротив. лениемвеличина которого выбирает:я достаточно большой, В режиме, когда оба диода В 1 и В, отперты, ток базы практически определяется разностью напряжений Г, и СЪ 2 и не зависит от Й, если вь полнено условие й йПредмет изобретенияУстройство для...

Номер патента: 128872

Опубликовано: 01.01.1960

Авторы: Берим, Гринберг, Сумецкий, Цыркин

МПК: B41F 13/70, B65H 43/08, H03F 3/04 ...

Метки: листов, машинах, надорванных, печатных, ротационных, склеенных, улавливания

...При прохождении склейки ипряжение на фотосопротивлениях 1 повышается.Это изменение напряжения увеличивается усилителем, собранны.г на триоде о и подается через конденсатор 4 на базу гголупроводггигового триода 5В цепь коллектора этого триода включена однд пзобмоточного реле 7. Нормально это реле отпущено.импульса от фотосопротивления через триод 3 на базу128872 2ФВЮф 4 Фкающий в об 1 чотк,б ток индуктирует в обмотке 8 того же реле 7 некоторое напряжейие, которое подается к базс того же триода 5, Это напря,жение еще 4 слее открывает триод 5, и реле 7 срабатывает. После этого токв цепи реле уменьшается и происходит обратный процесс, благодаря чемут 1 тйоЯб запирается, и реле 7 отпускает. Фотосопротивления 1 с лампами 2 установлены...

Номер патента: 135107

Опубликовано: 01.01.1961

Авторы: Егоров, Суходоев, Чижевская

МПК: H03F 1/26, H03F 3/04

Метки: многоканальный, усилитель

Номер патента: 136780

Опубликовано: 01.01.1961

Автор: Симонов

МПК: H03F 3/04

Метки: каскад, полупроводниковом, триоде, усилительный

...согласно изобретениюстатка, Он отличается от известных усилителей прного диода, включенного между базой и эмиттеромгается увеличение входного сопротивления усилитеНа чертеже изображена принципиальная схемалителя.СопротР 1 влен 11 я Ь 1 Р Л 2 слжат днельного диода, обеспечивающего рабперной характеристики.Для обеспечения смещения на участке баэмиттера включено сопротивление Я 4На схеме конденсатор С 1 - разСопротивление Рз является нагГ , - входное напряжение.Уа. - выходное напряжение.Мв - милливольтметр.Подбирая сопротивления Й 1 и тс можно обеспсчю входную проводимость схемы.Усилитель может быть использован в качестдвух) каскадов УНЧ (усилителей низкой частотынием, а также в операционных усилителях, где требнос...

Номер патента: 150873

Опубликовано: 01.01.1962

Авторы: Осипов, Шутов

МПК: H03F 3/04, H05K 10/00

Метки: резервированием, усилительное

...отрицательной обратной связью 5 так, что выход персилителя связан со входом второго,и наоборот. При этом глубиатной связи выбирается такой, что при неработоспособности одз усилителей включается резервируемый.стройство обеспе ивает усиление, равное 3 нп в диапазоне частот 50 кгц. Входное и выходное сопротивление устройства 135 олс уси,3 - 4 бр ете ни Предмет состоящее из двух дах, о г л и ч а ю щ е.ерофилактики оборуителя связан со вхоотрицательными обзервирование усиливанием,вых трио ойки и ого усил первого мное ре во с резервиро олупроводнико ствления настр язи, выход перв го - со входом вающими взаи тельное устроист х усилителей на п о, с целью осуще ез прерывания св го, а выход второ вязями, обеспеч Усил,иодинаковься тем,...

Номер патента: 151992

Опубликовано: 01.01.1962

Автор: Барамидзе

МПК: H03F 3/04

Метки: многокаскадный, самостабилизирующийся, усилитель

...И=Е, - Уя, подаваемое на усилительный элемент 2 для последующей автоматической компенсации, является результатом сравне151992ния в измерительном элементе 1 опорного напряжения Е,с напряжением Уд, па коллекторной нагрузке 7. При этом достигается высокая температурная стабильность самостабилизирующегося усилителя мостового типа вследствие взаимной параметрической компенсации нестабильностей токов баз и коллекторов непосредственно связанных усилительных каскадов, вызываемых нестабильностью обратных токов 1 а также глубокой отрицательной обратной связью по напряжению и току, охватывающей усилительный элемент 2 и исполнительно-регулирующий элемент 3,Автоматическая стабилизация коллекторного тока входного триода б одновременно...

Номер патента: 154884

Опубликовано: 01.01.1963

МПК: H03F 3/04, H03F 3/20

Метки: 154884

...выпрямленного тока.Рассмотрим работу усилителя по схеме, изображенной на фиг. 1. Как известно, регулирование среднего значения двухполупериодного выпрямленного тока возможно только при активной нагрузке, поскольку гашение диода может происходить только в момент, когда протекающий через него ток становится практически равным нулю (точнее, меньше тока отключения управляемого диода); При реальных нагрузках, имеющих активно-индуктивный характер, гашение диода без дополнительных средств невозможно.В описываемом усилителе для гашения диода используется выбираемый определенным образом конденсатор С, который включается параллельно активно-индуктивной нагрузке.Работа усилителя осуществляется следующим образом. В исходном состоянии, когда на...

Номер патента: 155178

Опубликовано: 01.01.1963

МПК: H03F 3/04

Метки: 155178

...усилителя.В цепь якоря 1 генератора постоя 1 шого тока последовательно с его 1 Ндуктивно-активОЙ 1 агрузкОЙ 2 вкл 1 очается Обмока 3 возоужденц 51. Транзистор 4 включается параллельно с цепьО, содсржашсй Обмотк,5 и диод 5, Диод 5 включается для облегчения работы транзистора. Обмотка возбуждения шунтирована конденсатором б. На вход транзистора 4 подается напряжение прямоугольной формы от любого типа 11 рсобразователя сигнала. Когда транзистор закрыт, ток, равный разности тока нагрузкии тока возбуждения 1 а, идет через конденсатор, заряжая его.При отпирании транзистора потенциал точки а становится выше потенциала точки б, и диод 5 запирается, отключая тем самым от открытого транзистора заряженный конденсатор и обмотку возбуждения, Весь...

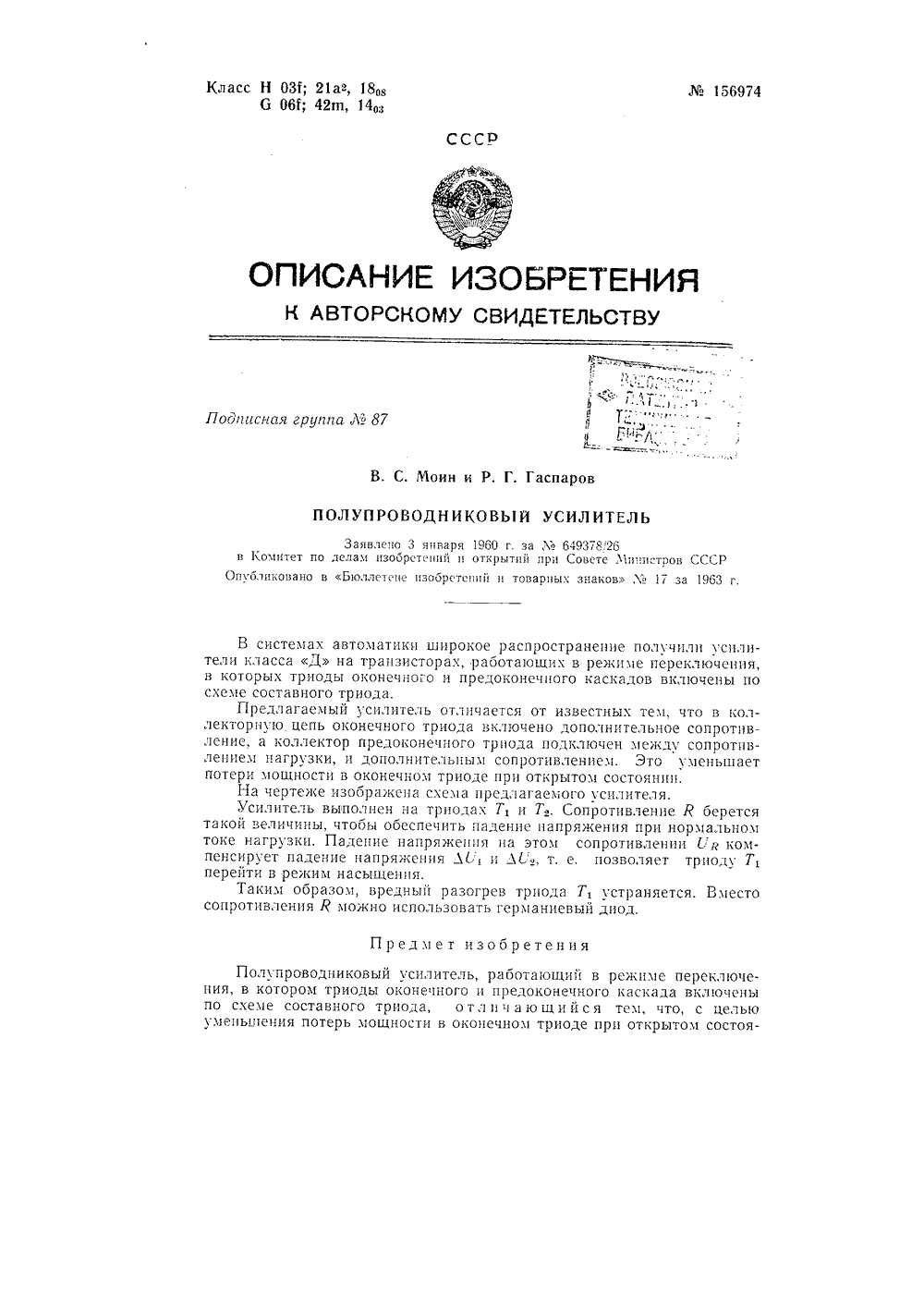

Номер патента: 156974

Опубликовано: 01.01.1963

МПК: H03F 3/04

Метки: 156974

...предоконечного триода подключен лепием нагрузки, и дополнительным сопротивлением. потери мощности в оконечном триоде при открытом сост На чертеже изооражена схема предлагаемого успл 1 Усилитель выполнен на триодах Т, и Т. Сопротив такой величины, чтобы обеспечить падение напряжения токе нагрузки. Падение напряхкеппя а этом сопрот 1 пенсирует падение напряжения ЛГ, и ЛГа, т. с, позв перейти в режим насыщения. Таким образом, вредный разогрев сопротивления Р можно использовать гео в кол- опротпв- опротпв- еньшает берется вуальном Ся комподу Т,Вмест триода Т, устраняетрманиевый диод. Пр едм е т изобретения работающийпредоконечнопи ающийсечном триоде ЕРЕКЛ 1 ОЧЕвключеныс цельюом состоярежиме каска тем, ч и открПолупроводниковый...

Номер патента: 158305

Опубликовано: 01.01.1963

МПК: H03F 1/34, H03F 3/04

Метки: 158305

...к проводнику 4, соединяющему входную и выходную цепи усцлцтеля.Эмиттер триода 5 (в общем случае между входным и выходным каскадами может быть включено несколько каскадов) подключен к частотно-зависимому делителю, плечи 6 и 7 которого могут содержать КС- илц К 1.С- элементы. Делитель включен между точкой соединения эмцттеров триодов 1 ц 2 ц проводником 4. В рабочем диапазоне частот сопротивление плеча 6 весьма мало, а сопротивление плеча 7 велико, вследствие чего усилитель будет охвачен отрицательной одноканальной обратной связью по току. На верхних частотах, лежащих за пределами рабочего диапазона, сопротивление плеча 6 становится большим, а сопротивление плеча 7 весьма малым, ц усилитель приобретает свойства усилителя с эмиттерной...

Номер патента: 158599

Опубликовано: 01.01.1963

МПК: H03F 3/04, H03K 7/08

Метки: 158599

...4 и 5 для первого канала, на триодах 6 и 7 для второго. Нагрузками фазовых детекторов являются конденсаторы С, и С для первого канала и конденсаторы С, и С 4 - для второго. Фильтры состоят из конденсатора С; и сопротивления Р, (первый канал) и конденсатора Св и сопротивления 1 с. (второй канал). Весконтактное реле выполнено на триодах 8 и 9 (первый канал) и 10 и 11 (второй канал). Триоды реле собраны по схеме с общим эмпттером.Плечи моста, реверсирующего двигатель Д, включенный в диагональ моста, содержат триоды 12, 18, 14 и 15, работающие в переключающем режиме. Для надежного запнрания на базы триодов 12, 13, 14 и 15 моста подают положительное выпрямленное напряжение с трансформатора Тр .Широтно-импульсную модуляцию получают с каждого...

Номер патента: 161064

Опубликовано: 01.01.1964

МПК: H03F 1/36, H03F 3/04

Метки: 161064

...схема услительного каскада с логарифмической амплитудной характеристикой.Входной сигнал через разделительнуо емкость 1 подается ня базу триода 2 усилительного каскада. К сопротивлсншо 3 нагрузки триода 2 подключен коллектор полупроводникового триода 4, охваченного цепью обратной связи, в которую включен эмиттерный повторитель, выполненый на полупроводниковом триоде 5, служащий для развязки входной цепи триода 4 от Выходной цепи триода 2. Триод 4 используется и качестве пороговычитающего элемента схемы. АД С ЛОГАРИФМИЧЕСКОХАРАКТЕР ИСТИ КОЙ При подаче входного сигналя ня одзу триода 2 нд сопротивлении 3 появляется усиленный этим триодом сигнал, нз которого вычитается сигнал, противоположиьш ему по фазе, создаваемьш триодо 4, так...

Номер патента: 165194

Опубликовано: 01.01.1964

МПК: H03F 3/04

Метки: 165194

...вентилей соединены с концами дополнительной обмотки 9 выходного трансформатора. Средняя точка обмотки 9 соеди. пена с э:5 Иттераи триодов.Если в некоторый момент времени триод 1 открыт. а триод 2 так ке как и вентили, закрыт, то к вснтил 1 о 7 через насыщенный переход база-эмиттер будет приложено в прямом направлении напряжение от правой половины обмотки 9, а к вентилю 8 - обратное нанряже 1 ис, ртвное сумме напряжений, снимаемых с обмотки 4 и левой половины обмотки 9. При подаче управляющего импульса на вентиль 7 последний открывается, и На баэу ТРИОда 1 С ПраВОй ПОЛОВИНЫ ООМОТ ки 9 подается мощный запирающий импульс; происходит бьстрое переключение триодов, на базы которых подается напряжение положительной обратной связи с обмоток 3...

Номер патента: 165772

Опубликовано: 01.01.1964

МПК: H03F 3/04, H03F 3/46

Метки: библиотека, тимкин

...некоторое среднее значение, а диоды 3 и 4 заперты за счет соответствующих смещений.Регенеративный процесс начинается с раз мыкания ключеЙ. Клоч 1 размгнсается несолько раньше ключа 2, однако регенеративный процесс не развивается, так как заперты диоды 8 и 1, а ключ 2 закорачнвает обмотку 5, внося в схему большое затухание. Как 10 только размыкается ключ 2, по обмотке 5 начинает течь усиливаемый ток от источника 6, и схема теряет устойчивость. Направление усилнваемого тока определяет и направление возникшего лавинообразного процесса. По 15 мере развития регенератпвного процессатриод 7 закрывается (нли открывается - в зависимости от направления тока в обмотке 5), а потенциал его коллектора соогветственно увеличивается плп уменьшается.20...

Номер патента: 186531

Опубликовано: 01.01.1966

Авторы: Гуревич, Пожарицкий

МПК: H03F 3/04

Метки: импульсного, релейным, тиристоре, усилителем

...поступают с зажимов 9 и 10 через диоды 11 и 12.Генератор 8, который может быть общим для группы усилителей, формирует импульсы 1Известны способы импульсного управления релейными усилителями на тиристорах с питанием переменным током и электромагнитной нагрузкой по постоянному току, шунтированпой диодом. в начале каждого положительного полупериода напряжения питания. При подаче управляющего сигнала на вход 9 (импульсы большой длительности или постоянное напряжение) тиристор проводит в течение всего положительного полупериода. Ток в нагрузке достигает значений, достаточных для ее включения, причем ток, протекающий через тиристор в момент окончания импульса генератора, превышает ток Вьключения тиристора 1 давид Поэтому после снятия...

Номер патента: 187087

Опубликовано: 01.01.1966

Автор: Лапидес

МПК: H02P 1/42, H02P 7/00, H03F 3/04 ...

Метки: переменного, сервоусилитель, транзисторньй

...амплитуде напряжения второй гармоники снижается скорость отработки сигпала системой.Данное предложение является дальнейшим усовершенствованием известных схем сервоусилителей путем их упрощения и повышения эффективности действия второй гармоники.В канал усиления подается напряжение двойной частоты, амплитуда которого является функцией сигнала рассогласования и уменьшается практически до нуля с ростом этого сигнала,На чертеже показан предложенный сервоусилитель.Оконечный каскад 1 сервоусилителя выполнен на одном транзисторе. Коллекторная цепь питается пульсирующим напряжением сети удвоенной частоты в виде полуволны синусоиды (двухполупериодный выпрямитель без фильтра) .Основной составляющей этого напряжения является вторая гармоника, не...

Номер патента: 189022

Опубликовано: 01.01.1966

МПК: H03F 3/04, H04M 1/60

Метки: 189022

...затухания каскадов при переводе любого из них из режима усилителя в режим пассивного четырехполюсника осуществляется цепью последовательно включенных диодов 8 и регулируемых сопротивлений 9. Усиление токов ВЧ осуществляется в обоих направлениях передачи. Попеременная работа усилительных каскадов справа налево или слева направо осуществляется изменением полярности батареи коллекторов, причем это изменение может быть выполнено релейными контактами /О. Например для передачи слева направо на коллектор правого полупроводникового триода должен быть подан минус, а на левый - плюс батареи.При такой полярности коллекторов правый каскад будет выполнять роль усилителя, а левый - роль пассивного четырехполюсника,Схема усилителя при работе...

Номер патента: 177931

Опубликовано: 01.01.1966

Автор: Черный

МПК: H03F 3/04, H03F 3/42

Метки: переменного, усилитель

...7 - 18. Каждая пара транзисторов (1 - 2, 3 - 4 ц б - б) зашунтирована конденсаторами 19 - 21, обеспечцваОщими параллельное соединение транзисторов по переменному току, Усиливаемый сигнал подается на базы транзисторов через вторичные обмотки 22 - 27 входного трансформатора, не показанного на чертеже. Сопротивление 28 нагрузки подключено к точкам соединения между собой транзисторов через конденсаторы 29 - 31 и непосредственно к одному цз полюсов источника 32 питания усилителя.Грц подаче отпирающего с гцдлд ца транзисторы 1, 3, 5 происходит подзарядка конде 1- 5 сдторов 29 - 31 через сопротивление нагрузки,д при подаче его ца транзисторы 2, 4 б разрядка указанных конденсаторов через нагрузку. Зарядные и разрядные токи этих коцдгнсаторог...

Номер патента: 179087

Опубликовано: 01.01.1966

Авторы: Гайдук, Линец, Рассказов

МПК: H03F 3/04

Метки: 179087

...пеппе ап азот Предложенный усилитель отличается от известных тем, что в базовые цепи выходного каскада последовательно включены ограпичительные сопротивления и развязывающие диоды, и тем, что в нем применен делитель напряжений на двух сопротивлениях, средняя точка которого через дополнительное сопротивление подключена к базе триода, расположенного со стороны нагрузки. Это обеспечивает расширение рабочего температурного диапазона, улучшение формы выходных импульсов и сохранение неизменной сквяукности импульсов при пробое одного из триодов. Усилитель для двухпозпционного управления псполнительньм механизмом в режиме широтно-импульсной модуляции, содержащий 0 выходной каскад с двумя последовательновключенными для защиты от пробоя...

Номер патента: 194956

Опубликовано: 01.01.1967

Авторы: Вычислительной, Институт, Кокт, Тарасов, Херманис

МПК: H03F 3/04

Метки: постоянного, усилитель

...усилителем-расширителем 6 достаточна для за.пуска релаксатора 6, то ца его выходе имеют место прямоугольные импульсы, длительность которых определяется параметрами этого 10 релаксатора,Выходные сигналы релаксаторов 3 ц 6 поступают ца входы схемы 7 ЗАПРЕТ. Длцтсльцость импульса релаксатора 3 выбирается в два раза меньшей длительности выход цого импульса релаксатора 6. Релаксатор 3запускается в каждый период генератора стробимпульсов, а релаксатор 6 только прц цедостаточцо отрицательном потенциале в средней точке омического делителя выходно го каскада 4.Схема ЗАПРЕТ запрещает прохождениес;гцала рслаксатора 3 иа ключ 8, если имеет место сигнал, поступающий с усилителя 5.В то же время сцгцал релаксатора 6 управля ст ключом 9. ОсуществлеЕис...

Номер патента: 198399

Опубликовано: 01.01.1967

Авторы: Кузенков, Мохов

МПК: H03F 3/04

Метки: транзисторный, усилитель

...переменной полярности, смешивается на сопротивлении 3 с синусоидальным стабилизированным напряженнем 1 в , подаваемым от источника стабилизированного напряжения через обмотку К трансформатора 4, и подается на базу входного транзистора 5. Входной транзистор усилителя питается сглаженным выпрямленным напряжением, а выходной транзистор б - напряжением от несглаженного выхода двухполупериодного выпрямителя 7.Сигнал Р- должен быть практически синфазным с напряжением питания выпрямителя 7. В результате фаза и угол открывания транзистора б будут строго совпадать с фазой н длительностью того интервала, в котором смешанный сигнал 1 + Р - открывает каскад б. С ростом ошибки регулируемой системы (11 убывает) изменяются моменты открывания...

Номер патента: 205888

Опубликовано: 01.01.1967

Авторы: Зыков, Михайлов

МПК: H02H 9/04, H03F 3/04

Метки: выходной, каскад, усилительный

...подключены соответственно к отрицательному полюсу источника коллектор- ного напряжения и сопротивлению нагрузки. Такое включение защищает транзистор от перегрузок по току и повышает надежность схемы. 15Принципиальная электрическая схема описываемого выходного каскада изображена на чертеже.В рабочем режиме ток, проходящий через транзисторы 1 и 2, не превышает предельно 2 допустимого, В этом режиме сумма напряжений на туннельных диодах 3 и 4 и напряжения между базой и эмиттером транзисторов меньше напряжения стабилизации диодов б и б,Если ток превышаетвеличину, то туннельнынапряжение на нем скасумма напряжения на тпряжения между базойнапряжение стабилизапочти весь ток будет плитроп, а ток через травеличины, равной миннельного диода....

Номер патента: 209540

Опубликовано: 01.01.1968

Авторы: Ктитарев, Фесенко

МПК: H03F 3/04

Метки: низкой, усилитель, частоты

...концом через резистор к эмиттеру (катоду) транзистора (радиолампы), а другим концом через второй резистор - к общей шине. При этом участок компенсирующая обмотка - второй резистор зашунтирован конденсатором.Такое выполнение усилителя обеспечивает компенсацию подмагничивания магнитопровода трансформатора, уменьшение его веса и габаритов.Включение компенсирующей обмотки и резисторов показано на чертеже.Компенсирующая обмотка 1 и первичная обмотка 2 намотаны на одном сердечнике грансформатора усилителя и включены встречно. Компенсирующая обмотка 1 и ограничивающее сопротивление 3 запараллелены конденсатором 4. Число витков первичной обмотки 2 трансформатора равно числу витковкомпенсирующей обмотки 1. Поэтому результирующая величина...

Номер патента: 221054

Опубликовано: 01.01.1968

Авторы: Базаров, Лаврентьев, Разоренов

МПК: H03F 3/04

Метки: перемеиного, усилитель

...сопрогивлениям 3 и 4 протекает пульсирующий ток, среднее значение которого10за период составляет, где 1 Н - постоян 2ная составляющая тока в С помо.цью дифференциального трансформатора 5 пульсирующий ток поступает на вход успгпггсля переменного тока, осуществляя отрицательную обратную связь по постоянному ток В пагрмзке. Препмщество такого способа охвата ооратпой связью состоит в том, чго пет необходимости преобразования постоянного тока нагрузки в переменный в цепи обратной связи, так как на сопротивлениях 8 и 4 выделястся по сугцеству переменная составляктщая, пропорциональная среднему выпрямленному значению тока нагрузки. Наличие в цеди ооратной связи трансформатора позволяет гальванпчески развязать вход и выход усилителя, т, е....

Номер патента: 231612

Опубликовано: 01.01.1968

Авторы: Квачев, Скрипник, Таранов

МПК: H03F 1/30, H03F 3/04, H04B 1/14 ...

Метки: узкополосный, усилитель

...генератором входного сигнала полоса пропускания должна быть шире возможного отклонения частоты генератора, что ухудшает помехозащищенность усилителя.Предлагаемое устройство отличается тем, что цепь подстройки резонансного контура избирательного усилителя соединена через интегратор с выходом умножителя, Два входа последнего соединены с входом и выходом усилителя соответственно через широкополосный усилитель и цепь сдвига фазы сигнала на 90. Это позволяет исключить фазовую погрешность и сузить полосу пропускания усилителя.На чертеже показана блок-схема предлагаемого устройства.Узкополосный усилитель содержит избирательный усилитель 1 с регулируемым коэффициентом усиления и перестранваемым контуром, широкополосный фазонесдвигающий...

Номер патента: 257546

Опубликовано: 01.01.1969

Авторы: Киселев, Фрадкин

МПК: H03F 3/04

Метки: сигнализации, усилитель

...ток на выходе - значительные затраты оборудования, что увеличивает габариты, расходуемую мощность и снижает надежность устройства в целом.Эти недостатки устранены в предлагаемом усилителе,Принципиальная э ;а предложенного хставлена на чертРабота устроющим образом.В выключенном сзаряжен до небольшпряжения от источннзирующие импульсыются и не проходят изистор 6 закрыт. Ползакрыт и транзистор При совпадении отрицательных уровней на входах 8 и 9 логической схемы 10 импульсы 3 синхронизации проходят на трансформатор 5. На время импульса открывается транзистор 6, через который заряжается конденсатор 1 до напряжения источника 11. Следующие отрицательные импульсы проходят на трансформатор 5 через диод 12 логической схемы 1 т, так как...

Номер патента: 233019

Опубликовано: 01.01.1969

Авторы: Карапеть, Мелик

МПК: H03F 3/04

Метки: выходного, импульсного, каскада, схема, усилителя

...схемы.На чертеже приведена принципиальная схема импульсного усилителя.Усилитель выполнен на полупроводниковом триодес коллекторной нагрузкой 2.К коллектору триода 1 подсоединены диод 3 и и клапанов на диодах 4, 5, , и.Питание усилителя осуществляется от источников напряжения - Е, и +Е,.При откгиочениых клапанах через сопротивление коллекторцой нагрузки 2 и диод,3 проЕ,текает ток = . Если величина этого токаквыбрана так, что выполняется условие где 1 к, - статический ток одного клапана; и - число подключенных клапацов, то потенциал коллектора триода 1 будет оставаться практически неизменным. При полном отпирании триода 1 коллекторный токЕ, , Е.1 к =, =- Сэзйк независимо от числа подключенных клапанов, Диод,3 и диоды 4, 5, , и клапанов...

Номер патента: 236517

Опубликовано: 01.01.1969

Авторы: Подлипенский, Пустынский, Электронной

МПК: H03F 3/04, H04N 5/68

Метки: выходной, каскад, транзисторного, усилителя

...вход выходного каскада транзистора 1 поступает пилообразный ток.В зависимости от постоянной времени интегрирующей цепи с отклоняющей катушки в базу транзистора 2 с раздельной нагрузкой поступает сигнал пилообразной или параболической формы. Степень интегрирования сигнала регулируется потенциометром д при постоянной емкости 4. Со средней точки потенццометра 6, включенного между коллектором и эмцттером усилителя, сигнал подается в базу токостабцлцзцрующего транзистора 6.Прц нижнем положении движка потенциометра 6 сигнал на нем имеет ту же полярность, что и сигнал на входе транзистора 2, а при верхнем положении движка - противоположную полярность. Этот сигнал путем изменения тока базы транзистора 6 управляет динамическим сопротивлением...
