Иванов

Номер патента: 1604361

Опубликовано: 07.11.1990

Авторы: Виноградов, Иванов, Паршин, Шахматов

МПК: A61B 17/34

Метки: биопсии, пункционной

...- получение и сохранение качественного послойного биопсийного материала.На чертеже представлена схема конструкции предлагаемого устройства.Устройство состоит из корпуса 1, наружной трубки 2 с удлинителем (канюля),стилета 3 с рабочей частью и наконечникоми привода 4. Привод наружной трубки может быть ручным или механическим.Устройство работает следующим образом.Вначале наконечником делают пункцию в требуемом месте и на заданную глубину. Затем выдвигают на глубину забора истилет 3, Для забора ткани наружной труб, ке 2 придают вращательное движение с поступательным на длину и. При касаниинаружной трубкой наконечника стилета 3. движение прекращается. Столбик ткани впроцессе срезания укладывается в канавкистилета 3 и зачехляется...

Номер патента: 1604329

Опубликовано: 07.11.1990

Авторы: Безденежный, Бойко, Денисенко, Дзюба, Елкин, Иванов, Педченко, Холкин

МПК: A23K 1/12

Метки: грубого, корма, растительно-белкового, растительного, сырья

...16,4% моносахаридов, 10,8% сырого протеина, сумма свободных аминокислот составляет 12,9 г в 1 кг корма. Общая бактериальная обсемененность и родукта составляет 2700 клеток в 1 г корма,П р и м е р 2. Способ осуществляют аналогично примеру 1 за исключением того, что после окончания гидролиза массу.выгружают в циклонсцежу, а затем ее подают нэ нейтрализацию, где ее смешивают с аминобактерином, предварительно обработанным при 110 С в течение 20 мин. Количество добавляемого аминобэктерина к обрабо1604329 Аминобактерин обрабатывают при 110 С в течение 20 мин и вводят в растительную гидролизатмассу на стадии нейтрализации в количестве 20 оот массы абсолютно сухого вещества.Кормовой растительно-белковый продукт содержит 13,2 сырого...

Номер патента: 1604292

Опубликовано: 07.11.1990

Авторы: Гребенников, Зеленский, Иванов, Клименко, Мазан, Щербаков

МПК: A01K 5/02

Метки: группового, животных, кормления, кормов, приготовления, раздачи, текучих

....чают в работу насос 3 до заполнениякормами магистрального трубопровода4 по всему поперечному сечению, после чего насос выключают. Далее напульте 9 задают для выдачи из каждогосливного патрубка 6 рассчитанную первуючасть дозы разового кормления и включают насте и привод 8, обеспечивающиепоследовательную выдачу через краны 7 и сливные патрубки 6 в кормушки 10 первой части дозы. При этом по окончании вццачи кормов через первый кран его закрывают и открывают второй кран, и так вплоть до последнегокрана сливного патрубка.После завершения выдачи первойчасти кормов приступают к выдаче второй части дозы кормов, объем которой может быть равным объему выданной первой части дозы кормов, Причем в процессе выдачи первой и второй частей доз...

Номер патента: 1604200

Опубликовано: 07.11.1990

Авторы: Иванов, Нефедов, Фесенко, Чигрин

МПК: A01C 15/00

Метки: внесения, минеральных, твердых, удобрений

...с их боковыми сто ранами и кромкой верхней части 8 обоймы 7 выходные окна 15. На валу 16 шнека 4 установлены приводная звездочка 17 и храповая муфта 18 с рычагом 19 связывающая шнек 4 с ко" 45 жухом 5, Кроме того, торцовые стороны кожуха 5 закрыты заслонками 20.Машина работает следующим образом.Удобрения из бункера 2 поступают в кожух 5 через горловину 3, где захватываются витками шнека 4 и совместно с вращающимся кожухом 5 транспортируют их к щелям между секциями кожуха 5. При этом привод шнека 4 осуществляет ся посредством звездочки 17. а привод кожуха 5 осуществляется от вала 16 шнека 4 посредством храповой муфты 18. Далее удобрения через щели между секциями кожуха 5 поступают в пространство, образованное смежными дисками 10 и...

Номер патента: 1461054

Опубликовано: 30.10.1990

Авторы: Афанасьев, Иванов, Крюк, Мовшович, Рашкован, Сенекин, Хавкин

МПК: D01H 7/92

Метки: знакопеременной, крутки, нити, периодической

...штифта б. Магниты установлены таким образом, что создают на уголках 9 разиоимейные Магнитные полюса.На фиг. 3 приведен вариант устройствав котором планка 3 размещена с возможностью поворота на оси 14, закрепленной в корпусе и расположенной в канале 12, Причем конец рычага 4 размещен в выполненном в планке 3 пазу 15, который имеет расширяющуюсяк основанию форму.14)1054П:1 Фпг. .1 основание паза 15 в плац- теже це показан), частотой которого 1; ", цьлн лнено цилицдрцчсски закруг- определяется частота переключения ры" ц.ццьщ. Лаццый вариант имеет техноло- чага 4 и соответственно планки З,благпческие преимущества обусловленные годаря чему осуществляется периоди 1 Бтем, что планка 3 установлена на кор- ческий реверс вихревого потока в вихцусс...

Номер патента: 1603545

Опубликовано: 30.10.1990

Авторы: Егоров, Иванов, Тараненко, Шулико

МПК: H01J 27/00, H05H 1/00

Метки: ионов, потока

...большейконцентрацией, чем в случае обычного(известного) пеннинговского разряда.Подвижность электронов поперек магнитного поля В сВязи с ВысОким урОВнем турбулентности плазмы при развитии пучково-плазменной неустойчивости значительно выше в предлагаемомспособе, чем в известном, Высокаяконцентрация плазмы в прианодном слоеи большая поперечная подвижность электронов слоя приводит к росту анодного тока и, соответственно, к увеличению потока ионов.На чертеже показана схема установ-,ки для реализации способа,Установка содержит электроннуюпушку 1, стеклянную рабочую камеру2, катушки 3 постоянного магнитногополя, медный полый цилиндр 4, диафрагмы 5 и цилиндр Фарадея 6.Способ осуществляется следующимобразом.Электронный пучок, сформированный...

Номер патента: 1603442

Опубликовано: 30.10.1990

Авторы: Доронин, Зверев, Иванов, Романов

МПК: G21C 15/18

Метки: бассейнового, исследовательский, реактор, типа, ядерный

...ео начальном уровне (и /с),3 получим/1 й 2Р 52- 1/2 /2 61 , 52 + 2 /Скоростной напор теплоносителя при выходе из ГЭК для предлагаемой конструкции2 2 2Н 1=61 62УЪЯа2 ц 5 2 ц Бкра Якр 38для прототипа(8) 15 бгНг -2 ц ЯкПриняв, например, уЪ = 5; р = 1,5; Яа= = 0,03: Ч = 60: Ь = 10: Як = 0,053 (диаметр ГЭК 0,23 м), получим из выражений (5) - (8) 61/62= = 0,64; /1//2 = 1,5; Нг/Н 1 =. 2 44 /г = 194 с 20Таким образом, при указанных параметрах время опорожнения бассейна предлагаемого реактора по сравнению с прототипом увеличивается в 1,5 раза, т,е.увеличивается время на устранение утечек 25 теплоносителя из бассейна реактора, причем скоростной напор вытекающего теплоносителя в 2,44 раза меньше, что существенно облегчает и ускоряет ликвидацию...

Номер патента: 1603350

Опубликовано: 30.10.1990

Авторы: Иванов, Щавелев

МПК: G05D 16/06

Метки: газа, давления

...рабочей поверхности.Устройство для реалнзации способа регулирования давления газа работает следующим образомГаз от источника подается на вход регулятора с давлением, равным Ра. Одновременно на электроды пьезокерамического преобразователя 2 от генератора электрических сигналов подается напряжение, которое вследствие обратного пьезоэйфекта преобразуется в механические колебания пьезокерамического элемента 2. Это приводит к образованию газовой вибропленки между рабочими поверхностями пьезокерамического преобразователя 2 и опорного элемента 3, При этом на выходе из регулятора устанавливается давление газа, равное РДля малых величин газового потока справедливо соотношение120-КР - -К ЬР,2 1. (1)11 о где Я -величина газового потока че" рез...

Номер патента: 1603347

Опубликовано: 30.10.1990

Авторы: Иванов, Смирнов

МПК: G05B 19/40

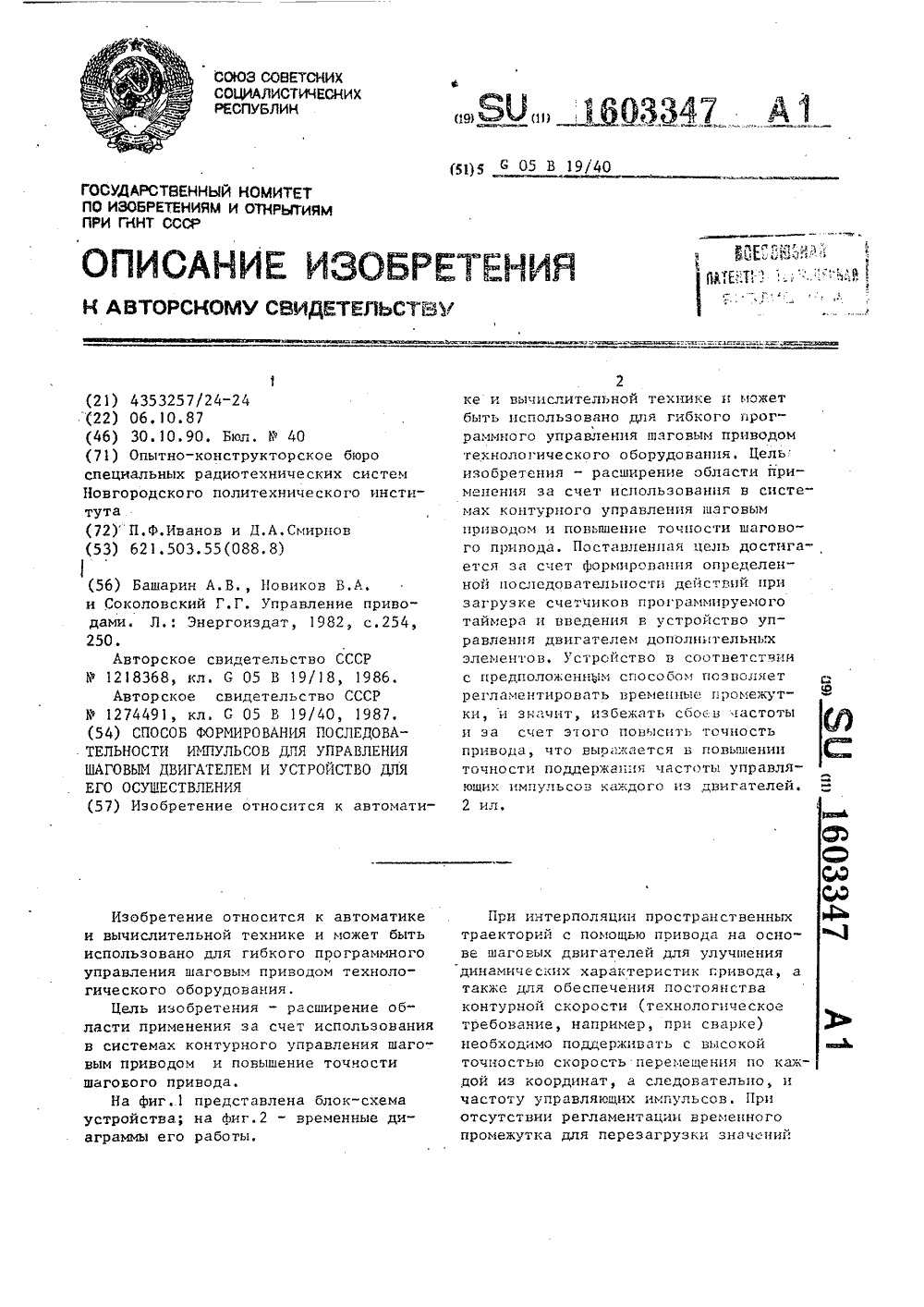

Метки: двигателем, импульсов, последовательности, формирования, шаговым

...новых значений в счетчики каналов оказывается регламентировачным с помощью выдачи недостающего импульса для шагового двигателя с частотой, соответствующей частоте предыдущих импульсов. Выходы первого и третьего каналов таймера соединены с входами элемента ИЛИ 2. Последовательность импульсов, поступающая с выхода элемента ИЛИ 2, устанавливает на выводах счетчика 4 импульсов определенные комбинации сос-тояний. Коммутатор 5 в соответствии11 с данной комбинацией и сигналом Направление вращения" устанавливает комбинацию сигналов, соответствующих "прямому" и "обратному" вращению шагового двигателя. С выхода коммутатора 5 сигналы поступают на вход элементов И-НЕ 8 и стробируются сигналом, подаваемым на вход элементов И-НЕ 8 с...

Номер патента: 1603293

Опубликовано: 30.10.1990

Авторы: Воронина, Гусев, Иванов, Минц

МПК: G01N 33/36

Метки: волокон, параллелизации, прочесе, степени

...параллельных их осевым линиям.Затем подсчитывают коэффициент от- ЗО носительной параллелизации волокон пробы прочеса по формуле прочеса;К- число пересечений. волокФ уунами касательных к -йокружности;и, - число отверстий, свободных от пороков.По значению полученного коэффициента судят о степени параллелизации волокон в прочесе. В совокупности с другими этот показатель может быть испйльзован для получения комплексного показателя качеств прочсса.Использование предлагаемого способа. позволяет повысить информативность контроля качества прочеса, что, в свою очередь, дает возможность принять действенные меры по повышению качества выпускаемой продукции и нормализации работы технологического оборудованим. Формула изобретения Способ...

Номер патента: 1603289

Опубликовано: 30.10.1990

Авторы: Гулевская, Зубец, Иванов, Лахно

МПК: G01N 29/04

Метки: электромагнитно-акустический

...относится к ультразвуковой дефектоскопии и может бытьиспользовано для неразрушающего контроля изделий из слоистых материаловс металлической подложкой в машиностроении, авиастроении"и т.д. Цельизобретения - повышение чувствительности и помехоустойчивости. Это досе относится к ультразскопии и может быть для неразрушающего конт из слоистых материалов ой подложкой в машиноавиастроении и т,д.зобретения - повышение чу пк оптимальных услови е представлен электро стический преобразова 3289 А 1 тем, что электромагнитноский преобразователь, соде стоянный магнит, размещенго торцах катушку возб ма и компенсационную к жен пассивным комным в виде двух вьно навстречу друодключенным парал приема упругих колебани1603289 оставитель И.Кесоянехред...

Номер патента: 1603262

Опубликовано: 30.10.1990

Авторы: Бабкова, Зелинский, Иванов, Комаров, Сидоренко, Чернякевич

МПК: G01N 23/02

Метки: болезни, ваготомии, полноты, язвенной

...(Д) антрального отдела (Ь э)и тела желудка (Д 4.) показал следующиерезультаты:Д=-12,07.;Ь =-2717Д =-18167.;Ь=-26, 07.На основании данных радионуклидного исследования было сделано заключение о снижении кровотока слизистойжелудка на фоне введения атропина вобласти большой кривизны и в большейстепени в области антрального отдела,что свидетельствовало о неполной ваготомии в этих областях,Данные радионуклидного исследования были подтверждены результатами прототипа и атропинового теста при внутрижелудочной рН-метрии,.П р и м е р 2. Больной Р, Оперирован по поводу язвенной болезни двенадцатиперстной кишки - произведена селективная проксимальная ваготомия. Послеоперационное течение гладкое. ,В январе 1988. г. поступил на конт-, рольное...

Номер патента: 1603231

Опубликовано: 30.10.1990

Авторы: Боловинцев, Иванов, Семенов, Скрябин

МПК: G01N 3/38, G01N 9/18

Метки: параметров, потока, пульпы

...ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(56) Кивилис С, С. Плотномерьгия, 1980, с. 180.Тресков Е. Г., Бриллиантова ВАвтоматическое измерение объемдительности безнапорных потоксуспензий. - Кокс и химия, 19 На чертеже представлена схема предлагаемого устройства.Устройство состоит из желоба 1, в котором установлена перегородка со щелевым отверстием 2, поплавка 3, расходомера 3 колокольного гипа с полым герметичным стержнем 4, поплавка 5 плотномера со стержнем 6. В стержни встроены металлические сердечники: 7 на стержне плотномера и 8 на стержне расходомера. Сердечники перемещаются внутри индукционных датчиков, датчик 9 измерения расхода закреплен неподвижно на желобе, а датчик 10 измерения плотности установлен на...

Номер патента: 1603203

Опубликовано: 30.10.1990

Авторы: Иванов, Макаров, Третьяков

МПК: G01M 3/04

Метки: герметичность, испытания, полых

...5, площадь вход ного отверстия которого регулируется диащрагмой 6, гривод 7 для перемещения патрубка 5 датчика 4 по нормали к контролируемой поверхности и регулирования диафрагмы 6 и механизм 8 перемещечия, соединенный с датчиком 4 и контролируемым изделием 2.Способ испытания полых изделий на герметичность осуществляют следующим образом.Контролируемое изделие 2 помещают . в вакуумную камеру 1, откачивают ваку умную камеру 1, Маполняют изделие 2 контрольным газом, перемещают датчик 4 с помощью механизма 8 перемещения относительно продольной оси изделия 2 по его поверхности. При этом высота патрубка 5 датчика 4 выбрана из условия минимального времени контроля, а входное отверстие максимальйо.открыто. После регистрации первоначаль...

Номер патента: 1603161

Опубликовано: 30.10.1990

Авторы: Иванов, Куцакова, Марков, Смирнов, Черных

МПК: F26B 11/06

Метки: сушилка, сыпучих

...состоящую из расположенных под углом друг к другу лопастей, образующих в сечении форму трапеции по ходу вращения барабана 1, лопасти 7 с окнами 8, размещенные у обечайки барабана для загрузки, и лопасти 9, меньшее основание 10 трапеции, выполненное сужающимся в сторону разгрузочного устройства 3 и с окнами 11, повторяющими профиль меньшего основания трапеции.Сушилка для сыпучих материалов работает следующим образом.Из устройства 2 загрузки в передней лопасти 7 через окно 8 и окно 11 в меньшем основании 10 зернистый материал поступает во внутренний объем канальной насадки 6, при вращении барабана 1 зернистый материал из внутреннего обьема канальной насадки 6 через окна 11 поступает в зону активной сушки. По мере сужения меньшего...

Номер патента: 1603071

Опубликовано: 30.10.1990

Авторы: Иванов, Щегольков

МПК: F04D 29/08

Метки: насоса, уплотнение

...5. Вследствие обратного пьезоэффекта в пьезокерамической втулке 5 возбуждаются механические колбания в виде последовательного уменьшения и увеличения диаметра, Амплитуда колебаний пьезокерамической втулки 5 не постоянна по длине, так как участки с нанесенными электродами 6 и 7 деформируются сильнее участков, на которые элект. рода не нанесены (фиг. 2). Прокладки 8 изолируют соседние обечайки электродов б и 7 друг от друга и препятствуют попаданию электрических зарядов на поверхности пьезокерамической втулки 5, где отсутствуют электроды б и 7, Прокладки 8, изготовлен 5 10 15 20 25 30 35 40 45 50 ные из материала с низким удельным волновым сопротивлением, способствуют более полному отражению акустической энергии в области пьезокерамической...

Номер патента: 1602962

Опубликовано: 30.10.1990

Автор: Иванов

МПК: E05B 65/14

Метки: запорное

...имеющим выступ для разме 1 цения в пазу пилона, и захват для взаимодействия с закидкой, закрепленный на тяге перпендикулярно к пилону. 1 з. п. ф.лы, 4 ил,на выступ 4 запорного сектора 5, протягивая тягу на себя, заводит закидку 7 в Ъф ф один из пазов захвата 6, при дальнейшем энергичном перемещении тяги назад после ударного сопряжения паза 3 и выступа запорного сектора за счет инерции перемещения и усилия приложенного к рукоят- фф ке 9, сектор 5 повернувшись на 90 град, ( обеспечит ударное сопряжение конца захвата 6 с поверхностью нижнего конца закидки 7. Последняя, поворачиваясь на оси 11, освободит уголок 12 крышки люка полу- Ж вагона. После освобождения закидки 7 с од- (3 Ъ ной стороны крышки люков попвагонов, Я освобождают...

Номер патента: 1602914

Опубликовано: 30.10.1990

Авторы: Андрсон, Волков, Заболотский, Зайцева, Иванов, Изыксон, Каплун, Карпов, Подольская

МПК: B41M 3/12, D21H 19/10

Метки: бумага, гуммированная, изображений, переводных

...при следующем соотношении компонентов, мас.0,:Декстрин 75 - 95Дициандиамид 5- 25(51)5 0 21 Н 19/10, В 41 М 3/12 ознооляет умаги сокой слоя. ассой о-гид- крахмасса наной 5 - са по.1,6 1,4 1,9 0,7 0,6. 0,7 0,6 0,5 0,5 засыпают при перемешивании декстрин и температуру повышают до 90 С, добавляют дициандиамид и продолжают перемешивание до получения однородного раствора.Полученный раствор имеет концентрацию 40.Показатели качества полученной бумаги представлены в таблице,П р и м е р 2. Гуммированную бумагу изготавливают аналогично примеру 1, но в качестве верхнего клеевого слоя используют декстрин с добавкой 15 мас.дициандиамида.Показатели качества полученной бумаги представлены в таблице.П р и м е р 3. Гуммированную бумагу...

Номер патента: 1602908

Опубликовано: 30.10.1990

Авторы: Васюра, Иванов, Федоров

МПК: D21B 1/34

Метки: гидроразбиватель

...ванну 1 с направляющими .ребрами 2,камеру 3 с ситом 4, рифленой плитой 5 и патрубком 6 для отвода массы, ротор 7 с,валом 8, привод 9, эксцентрик 10, установленный на валу 11 редуктора привода 9.Гидроразбиватель работает следующим образом.В ванну 1,заливают воду и загружают материал, подлежащий роспуску. 101520 ходит изменение зазора между ротороми рифленой плитой (ситом).При минимальном зазоре обеспечивается очистка сита, а при максимальном прохождение в зазор толстого слоя массы, соответствующего высокой концентрации. Одновременно происходит изменение давления в процессе распуска, которое непрерывно связано с величиной зазора между ротором и статором (ситом). Благодаря этому интенсифицируется гидротация без укорочения волокон, затем...

Номер патента: 1602905

Опубликовано: 30.10.1990

Авторы: Иванов, Кирик, Маланов, Мартьянов

МПК: D06C 3/06

Метки: движущегося, ленточного, ширения

...шестерен 12, 15 13, 14 и гидроцилиндром 18 (1 иг.2)Устройство для ширения движушеся ленточного материа а работает с дующим образом.При прохожцент и3 1 б 02905 4 Раг,с роликами 5 и б (Ьиг.1) без проскальзывания за счет усилия прижатияроликов друг к другу, которое задается гидроцилиндром 18 через рычаг17 (Фиг.2. Поэтому, двигаясь, материал 7 вращает ролики 5 и б за счетвозникновения сил трения между роликами и материалом 7. Вращение роликов 5 и б верхнего и нижнего винтовчерез оси 4 и шестерни 8 - 11 и 1215 передается секциям 3 соответствующих винтов, при этом шестерни9 и 13 кинематически связаны междусобой (йиг.3), что исключает проскальзывание слоев материала междусобой и роликами 5 и б. Ча счет редукции обеспечивается повышенная...

Номер патента: 1602776

Опубликовано: 30.10.1990

Авторы: Головченко, Иванов

МПК: B60M 5/02

Метки: ограничения, потенциалов, рельсов

...ток нагрузки протекает по отсасывающему кабелю и падение напряжения в рельсовой сети, блуждающие токи и потенциалы рельсов на всем их протяжении снижаются практически до нуля.При уменьшении тока тяговой нагрузки 11 расположенной вблизи источника 3, происходит некоторое уменьшение потенциалов в основных отсасывающих пунктах рельсовой сети, приводящее к соответствующему автоматическому регулированию (уменьшению) выходных напряжений источников 2 и 3, следовательно, сохранению практически нулевых значений потенциалов рельсов относительно земли.При расположении тяговой нагрузки 11 вблизи источника 2 происходит аналогичное автоматическое регулирование выходного напряжения источника 2 под действием выходного сигнала датчика 4 по условию...

Номер патента: 1421179

Опубликовано: 23.10.1990

Авторы: Афонькина, Браиловский, Екамасов, Иванов, Иванова, Минкинен, Розанов, Симакин, Фарштендикер, Цветков, Цебоев

МПК: H01J 61/54, H01J 61/90

Метки: газоразрядная, импульсная, лампа

...предприятие, г, Ужгород, ул, Проектная, 4 Иэобретвние относится к области электротехники, в частности к газо разрядным импульсным лампам, предназначенным для накачки лазеров.Целью изобретения является сйижение напряжения зажигания лампы цри одновременном увеличении ее долговечности,На наружную поверхность разрядной 1 О части колбы нанесено сплошное .токо" проводящее покрытие, прозрачное, в частности, в области накачки активного тела лазера. Покрытие закрывает электродную область от линии,обраэуе мой пересечением наружной поверхности колбы с плоскостью, прбходящей через максимально выступающую в сторону разрядного пространства точку электрода и перпендикулярной образующей колбы.Оптимальной является длина покры- . тия в зоне...

Номер патента: 1289336

Опубликовано: 23.10.1990

Авторы: Адамович, Иванов, Костромицкий, Менде, Пишиц, Рыбалка, Тюкова, Чаркин

МПК: G01V 7/02, H01L 39/16

Метки: гравиметр, сверхпроводящий

...частоты автогецератора 25 (т.е. выход усилителя29 промежуточной частоты) чодключецк демпфирующей катушке 7 посредствомцепи управления, состоящей из последовательно соединенных фазового детектора 30, фаэокорректирующей цепи 31,усилителя 32.постоянного тока и развязывающего трансформатора 33. Приэтом СВЧ автогенератор. 25 подключен. 40в систему фазовой автоподстройки частоты СВЧ генератора 26, т,е, выходсоединенного с опорным кварцевым генератором 34 фазового детектора 30подключей через фильтр 35 нижних частот к электроду управления частотой(не показан) СВЧ генератора 26.Сверхпроводящий гравиметр работает следующим образом, 50В момент охлаждения системы гравиметра до гелиевых температур шар 2лежит на опоре 16, После...

Номер патента: 1601744

Опубликовано: 23.10.1990

Авторы: Иванов, Стрик

МПК: H03F 3/26

Метки: выходной, каскад, усилителя

...Заявка ФРГ ЬЬ 2836914,кл. Н 03 Р 3/18, опублик. 08.03.79. ЪХОДНОЙ КАСКАД УСИЛИТЕЛЯобретение относится к радиотехнике ет использоваться в интегральных ционнцх усилителях. Цель изобретеповышение коэффициента полезного ия, Выходной каскад усилителя сот и-р-и-транзисторы 1, 4 и 8, р-и-ртранзисторы 2, 3 и 9, источники 5, 6 и 7 тока, управляемую цепь смещения, выполненную на полевом транзисторе 10, а также положительную и отрицательную шины 11 и 12 источника питания. Образуемый транзисторами 8 и 10 контур обратной связи стабилизации сквозного тока действует во всех, в том числе ключевых режимах работы, осуществляет активное запирание мощных транзисторов и гарантирует отсутствие импульсных сквозных токов, При этом отсутствие реэистивных...

Номер патента: 1601659

Опубликовано: 23.10.1990

Авторы: Башун, Иванов, Петров

МПК: H01L 25/00

Метки: импульсный, коммутатор, полупроводниковый, сильноточный

...параллельно,Коаксиальная конструкция коммутатора и параллельное подсоединениегрупп полупроводниковых элементовобеспечивают его малую индуктивностьи примерно вчетверо меньшее реактивное сопротивление по сравнению с известной конструкцией,эквивалентная частота изменения полного тока, протекающего в столбах;магнитная проницаемость среды;внешний радиус цилиндра; внутренний радиус цилиндра; длина столба полупроводниковых элементов. Благодаря выполнению торцовых и центрального токоподводов в виде сим160метрично расходящихся лучей с подключением токоподводящих проводов к лучам центрального токоподвода обеспечивается равномерное распределение плотности тока по площади полупроводниковых элементов, а коаксиальная конструкция коммутатора...

Номер патента: 1601604

Опубликовано: 23.10.1990

Авторы: Иванов, Касаков, Нерсесов

МПК: G03G 5/082

Метки: селеновых, цилиндров, электрофотографических

...ввакуумной камереДля определениячисла Рейнольдса используют формулу4 СНе = где С - расход испаи д.,фряемого вещества.Б зависимости от параметров Реи 1 возможны следующие режимы истечения струи: свободномолекулярный,35переходный от. свободномолекулярногок сплошному и сплошной. При сплошном :, режиме истечения струи внутри струиимеется невязкое ядро струи с характерной ударно-волновой структурой.В переходном режиме течения происходит размытие ударных волн до их полного исчезновения. В области ударнойволны (скачка уплотнения), поперечные размеРы которой порядка длинысвободного пробега молекул, происходит резкое увеличение плотности,давления, температуры и уменьшение скорости газа.Режим нанесения селенового покрытия сверхзвуковой струей...

Номер патента: 1601569

Опубликовано: 23.10.1990

Авторы: Заичко, Иванов, Шумилин

МПК: G01N 27/48

Метки: анализа, вольтамперометрического, инверсионного, многоэлементного, разностного

...приложенного к ячейке;З - площадь рабочей поверхности , электрода (поверхность ртути);1 с(ф- удельная плотность тока перезаряда емкости двойного электрического слоя электрода, функционально зависимая от поляризующего напряжения р, приложенного к ячейке;нд(ф) - удельная плотность тока раство;. рения ртути с рабочей поверхности электрода, функционально зависимая от поляризующего напряжения р, приложенного к ячейке.Так как до начала развертки поляризующего напряжения, приложенного к ячейке, переза ряд емкости двойного электрического слоя электрода не происходит то 14(р) 0Для поляризующих напряженийпри потенциале начала развертки 1 Нд(У)Зр1 Н 2 (ф)Зд, пОЭтому остаточные токи, протекающие через рабочий(11) и компенсирующие (12 из) электроды...

Номер патента: 1601497

Опубликовано: 23.10.1990

Авторы: Буланина, Гончаров, Иванов, Недвига

МПК: F28C 1/00, F28F 25/08

Метки: градирни, оросительное

...оросительное устройство, общий вид; на фиг.2- лист устройства при выполнении его волнистым. 10Оросительное устройство состоит иэ листов 1, снабженных расположенными с разных его сторон иглами 2 и 3. С одной стороны листа 1 иглы 2 установлены горизонтально, а с дру гой - под. некоторым углом к горизонтали. Иглы 2 и 3 при сборке устройства являются дистанционирующими элементами и поэтому расстояния концов игл от поверхности листа с обеих 20 его сторон одинаковы. Листы 1 выполняются, например, иэ полимерного материала и могут быть плоскими (фиг; 1), волнистыми (фиг. 2) и перфорированными; Наличие игл нарушает 25 пленОчный характер течения воды на поверхности листа,и обеспечивает многократное взаимодействие с воздушным потоком мелких...

Номер патента: 1601495

Опубликовано: 23.10.1990

Авторы: Иванов, Мамченко, Тимофеевский, Трубников

МПК: F28F 1/40

Метки: теплообменная, труба

...2 с поверхностью трубы 1, истекает в ручьях под действием силытяжести. После прохождения конденсатоотводного колпачка 4 конденсат либосбрасывается в центр трубы 1 и удаляется под действием силы тяжести,либо под действием поверхностных икапиллярных сил перераспределяетсяпо вставке 2, смачивая ееповерхностьи образуя дополнительные ручьи вуглах между соседними ребрами. Искусственное смачивание всей поверхности сплошной вставки из олеофильно)5го материала с помощью конденсатоотводных колпачков 4 позволяет в большейстепени использовать разность сил адгеэии для смещения конденсата с поверхности трубы на поверхность вставки. В результате такого перераспределения конденсата происходит уменьшение толщины пленки на поверхности трубы...

Номер патента: 1601252

Опубликовано: 23.10.1990

Авторы: Иванов, Калугин, Черепенко

МПК: D06F 71/18

Метки: дублирования, одежды, пресс, формования

...части корпуса 10 импульсной катушки 8. Нижняя подушка 3 закреплена на подвижной опорной плите б и фиксируется от разворота направляющими колонками 11, Вибропривод с нижней подушкой 3 оснащены цилиндром 12 для горизонтального перемещения,Пресс работает следующим обраДеталь, подлежащая обработке, в зоне загрузки укладывается по меткам на рабо чую поверхность нижней гладильной по душки 3 и после включения оператором микропроцессора по заданной программевключается вакуумный отсос (через нижнюю подушку 3) для ее закрепления,Нижняя подушка 3 с уложенной деталью цилиндром 12 вводится в зону обработки, гДе отключается вакуум и опускается верхняя подушка 2 с зазором до полуфабриката, равным амплитуде колебаний.Затем осуществляется...
