B29B 7/10 — вращающимися

Номер патента: 73501

Опубликовано: 01.01.1948

Авторы: Даванков, Лекае

МПК: B29B 13/02, B29B 7/10

Метки: аппарат, деполимеризации, непрерывной, полимерных, соединений

...нагрев тонкого слоя реакционной массы при постоянном перемешивании ее и непрерывном отборе паров мономера и тверды; продуктов пиролиза.Аппарат состоит из неподвижного обогреваемого снаружи цилиндра 1 с вращающимся внутри него барабансм 2. Ось внутреннего барабана расположена эксцентрично к оси неподвижного цилиндра, наподобие коловратных насосов, а лопасти выполнены в виде сквозных, скользящих в стенках барабана пальцев .3. Эти лопасти-пальцы помимо перемешивания и передвижения массы полимера производят также счистку продукта со стенок барабана.Применение аппарата позволяет использовобрабатывающих полимеры, путем перевода ать отходы производстз, последних в монометрыМ 73501 с последующей переработкой их в полимерное состояние...

Номер патента: 1168422

Опубликовано: 23.07.1985

Авторы: Базильская, Воробьева, Горшков, Маликов, Савчишкин, Хабаров, Чеверикин

МПК: B29B 7/00, B29B 7/10

Метки: полимерных, смешивания

...6, имеющей загру- о зочный люк 17 для загрузки каучука, предохранительно-взрывной клапан 18штуцер 19 для подачи инертного газа и средство для равномерной подачи растворителя, состоящего из штуцера 20 и соединенного с последним коллектора 21 с распределительными отверстиями 22 эллиптической формы, из которых по стенке емкости 8 стекает растворитель. 5 ОВращение вала 11 осуществляется с помощью привода 23. На крьппке 16 размещены стойки 24 и 25 для установки подшипников 26 и привода 23.Для обеспечения герметичности емкость 8 имеет сальниковое уплотнение 27. В крышке 7 имеется загрузочный люк 28 для сухих ингредиентов, предохранительно-взрывной клапан 29 и люк 30 для взятия проб,Устройство работает следующимобразом.Полимерный...

Номер патента: 1183378

Опубликовано: 07.10.1985

Авторы: Басаргин, Дамов, Дейнега, Миронов, Соловьев

МПК: B29B 7/10, B29B 7/12

Метки: клея, приготовления, резинового

...турбинной мешалки выполнены в виде лезвий ножей с углом заточки об и расположены внутри направляющего аппарата 6, закреплен п ного внутри корпуса 1. Направляющий аппарат 6 выполнен в виде кольцевой зубчатой гребенки с радиальными отверстиями а, расположенными равномерно по окружности. 25Имеется также питатель, напри,мер, в виде червячного экструдера 7, . с выходной щелевой головкой 8 для подачи резиновой смеси в направляющий аппарат 6. 30Причем корпус питателя встроен в отверстие (не показан), выполненное в боковой стенке корпуса 1, а щелевая головка 8 установлена в боковой стенке налравляющего аппарата и имеет.выходящий в полость последнего торец ЪПоследний выполнен с цилиндрической боковой поверхностью, радиус Й которой описан иэ...

Номер патента: 1183379

Опубликовано: 07.10.1985

Авторы: B29L 31:26, Кулина

МПК: B29B 7/10

Метки: роторов, смесителя, уплотнение

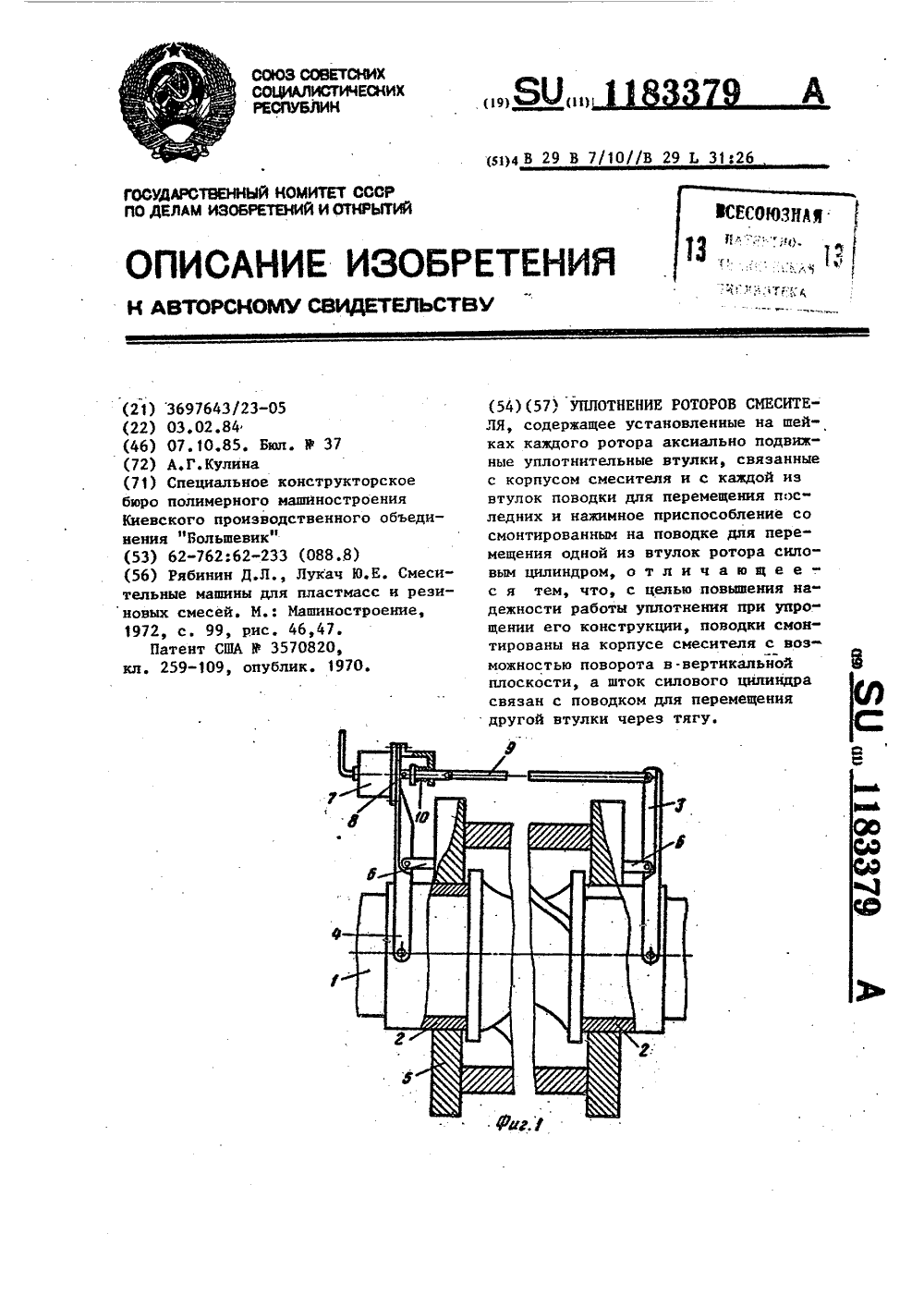

...ми вилками на уплотнительные втулки 2 и прижимают их к торцовым поверхностям ротора 1. При осевом смещении ротора 1 поводки 3 и 4 поворачиваются одновременно на кронштейнах 6, и уплотнительные втулки 2 перемещаются вместе с роторами 1. Контактное давление при этом не изменяется. В процессе работы смесителя величина контактного давления между торцовыми поверхностями уплотнительных втулок 2 и каждого из роторов 1 контролиру-, ется по манометру гидравлической системы, в которую включены силовые цилиндры 7. При отключении рабочего давления в силовых цилиндрах 7 пружины 10, воздействуя через тягу 9, сводят концы поводков 3 и 4, которые отводят уплотнительные втулки 2 от буртов роторов 1. Составитель И.БуслаеваРедактор Н.Пушненкова...

Номер патента: 1197861

Опубликовано: 15.12.1985

Авторы: Ловецкий, Паперный, Рейхель, Черняховский

МПК: B29B 7/00, B29B 7/10

Метки: полимерных, смеситель

...в зацепление зубьями а, Ь, включает установленные на валах 2 и 3 с образованием зацепления косозубые ведущую и ведомую шестерни 6 и 7, соответственно имеющие передаточное отношение, аналоги ичное передаточному отношению шестерен 4 и 5 рабочих органов, причем ведомая шестерня 7 установлена на валу 3 с возможпк ью аксиального перемещения относительно последнего и имеет средство для ее перемещения в виде управляющей вилки 8, установленной на поворотной оси 9, связаншй с ручкой 10 . В нижней части корпуса 2 выполнен сливной капал 11 с патрубком 12 и запорным вентилсч 13. Кроме того, сливной канал 11 соединен дренажным трубопроводом 14 с редукционным клапаном 15. На корпусе камерыустановлен разгрузочный бункер 16. Устройство работает...

Номер патента: 1211057

Опубликовано: 15.02.1986

Авторы: Коротков, Любартович, Скобло, Третьяков, Удальцов, Юньков

МПК: B01F 11/00, B29B 7/08, B29B 7/10 ...

Метки: вязких, смеситель

...для прохода пальцев и соединена с крышкой посредством упругого элемента, например пружины 10, и крепежных элемен тов 11.Выталкивающие пальцы закреплены на крышке посредством ви нтов 12.Направляющие 2 скрепляют верхнюю и нижнюю плиты 13, на которых крепятся приводы (не показаны) перемешивающего диска 5 и смесительной камеры. На верхней крышке смесительной камеры крепятся замки 14, поддерживающие верхнюю крышку в рабочем состоянии, и фиксатор 15 для штока 5, установленный с возможностью захода в паз 16 последнего. В камере имеются окна 17 и 18 соответственно для загрузки компонентов смеси и выгрузки готового продукта и рубашка 19 тсрмостатирования.Смеситель работает следующим обра зом.Опускают смесительную камеру 1 в нижнее положение тягой...

Номер патента: 1274935

Опубликовано: 07.12.1986

Авторы: Багно, Басаргин, Дамов, Дейнега, Миронов, Соловьев

МПК: B29B 7/10, B29B 7/14

Метки: клея, приготовления, резинового

...10 расположена в полости направляющего аппарата 5, Внутри корпуса питателя 8 установлен червяк 9, вращаемый приводом 11. Головка 10 снабжена радиальными отверстиями 12. Питатель 8 снабжен воронкой 13. Турбинная мешалка выполнена в виде закрепленной на червяке 9 35 крестовины 14, свободновращающихся зубчатыхшестерен 15, установленных на крестовине 14, и зубчатого колеса 16, смонтированного на торце головки 10 питателя 8 и находящегося в зацеп лении с зубчатыми шестернями 15. Лезвия ножа 7 закреплены на зубчатых шестернях 15. чатому колесу, в результате чегосрезаются выступающие из отверстий12 жгутики в виде гранул. Последниепродавливаются через отверстия НА 5и дробятся до тех пор, пока полностью не растворятся. 2 ил,Устройство...

Номер патента: 1344610

Опубликовано: 15.10.1987

Авторы: Карпухин, Коротков, Леонов, Любартович

МПК: B01F 11/00, B29B 7/08, B29B 7/10 ...

Метки: вязких, смеситель

...25 30 35 40 45 закрепленных на плите 14, не входят в радиальные отверстия 18 стоек 12 и 13.Включают привод 10 вращение диска 9, установленный на плите 14 и связанный посредством соединительного вала 19 с приводом 11 возвратно-поступательного перемещения, установленным на станине 1. При этом перемешивающий орган в виде закрепленного на штоке 8 диска 9 движется вниз и смесь, находящаяся в условиях сложного перемешивания и значительных сдвиговых деформаций, подвергается интенсивному смешению по всему объему (установленному в зависимости от загрузки смеси) смесительной камеры 4. Продолжительность достижения равномерности распределения компонентов в смесительной камере 4 зависит от вязкости смеси и площади, занимаемой отверстиями диска 9...

Номер патента: 1397291

Опубликовано: 23.05.1988

Авторы: Белик, Болотовский, Воробьева, Миронов, Муравьев, Хабаров

МПК: B29B 7/10, B29B 7/16

Метки: клея, приготовления, резинового

...17 для подачи растворителя вемкость 7. Емкости 7 и б опрокидываютс помощью приводов 15 и 14, Для35обеспечения герметичности смесительИмеет сальниковые уплотнения 18 вместах соединения крышки 2 с полымицапфами 10 и 11, и сальниковые уплот 4 Онения 19 в местах соединения польгцапф 1 О и 11 с цапфами 12 и 1.3. Устройство работает следующим образом1(аучук или резиновую смесь в количестве, необходимом на оцин замес, через люк 8 загружают в емкость 7. Затем через отверстие 17 в емкость б заливают определенное количество растворитепя. Так как емкость 7 выполне 50 на с перфорацией 16, то она также заполняется растворителем, В результатее з того каучук оказыв ается полностью погруженным в растворитель, Впитывая растворитель, каучук набуха- -1 ет...

Номер патента: 1452680

Опубликовано: 23.01.1989

Авторы: Галле, Григорьян, Кузнецов, Логачева, Миронов, Муравьев, Резниченко

МПК: B29B 7/10, B29B 7/14

Метки: клея, приготовления, резинового

...17 для взаимодействияс фильерой 8.Шаг С спиральной нарезки в зонефильеры соответствует суммарному расстоянию 1 между формующими отверстиями 9 фильеры 8. Работа устройства осуществляется следующим образом.Резиновая смесь в виде ленточки или шнура, сматываясь с катушки 16, затягивается червяком червячного питателя 3. Последний осуществляет разогрев и непрерывную подачу смеси с заданным расходом через, отверстия 9 в фильере 8 в камеру 1. Экструдат, выходящий из фильеры 8, срезается режущими кромками 17 при вращении чер" вяка 2 и в виде гранул транспортируется винтовым каналом червяка 2 в направлении выхода из камеры 1 (вперед, вправо), Одновременно дозирующими насосами 11 растворители иэ расходных емкостей 10 непрерывно закачиваются...

Номер патента: 1634368

Опубликовано: 15.03.1991

Авторы: Алимов, Бабарыкин, Деревцов, Доманский, Иванов, Мелчер, Саракуз, Синайский, Тиманьков, Тиме

МПК: B01F 7/24, B29B 7/10

Метки: аппарат, полимерных

...направленную к центру розог . усеченную вершину, Величина угла Д в нр шине выбрана равной 30, Сторона а проф ля зуба винтовой канавки располо:ен радиально, Винтовая канавка 7 (фиг 3) по ее длине выполнена переменной ширины,определяемой по следующему соотношени от Ь = (0,7-0,9) Ь ср до Ь = (1,1-1,2) Ьср шагом ширины канавки, определяемым и э соотношению т = (2-5) Ьср, где Ь - ширин т канавки; т - шаг канавки; Ь,р - средняя ширина канавки.Выполнение винтовой канавки 7 аппарата переменной ширины обеспечивав;почти 1006 конверсию при проведении пооцесса поликонденсации сополимера бутадиена и изопренв с 2,4- толуилендиизоционатом при времени перемешивания 100 с,Значения ширины Ь винтовой канавки 7 и шага т изменения ширины, выходящие за...

Номер патента: 1646878

Опубликовано: 07.05.1991

Авторы: Кукушкин, Платонов, Шаталова

МПК: B29B 7/10, B29B 7/14

Метки: смесительная

...пере= мешивание и диспергирование смеси .без застойных зон в канале, уменьшающее времяперемешивания, увеличивающее производительность смесителя и улучшающее качество перемешиваемой массы.При осуществлении предварительного перемешивания датчик 20 автоматически контролирует температуру массы, блок 23 сравнения сравнивает ее с заданной задатчиком 22, регулятор 24 скорости воздействует на привод 3, который поддерживает необходимое число оборотов шнека 2, шнековой втулки 5. корпуса 1, т,е. создает условия перемешивания массы, близкие к оптимальным.Затем распределитель 19 потоков переключают в положение передачи предварительно перемешанной массы в дополнительный смеситель, где она дополнительно проходит по уменьшенным зазорам между...

Номер патента: 1669728

Опубликовано: 15.08.1991

Автор: Шапиро

МПК: B29B 7/10

Метки: роторный, смеситель

...втулки 9 в прижатом положении выступают над стенкой 12 смеси- тельной камеры 1.В момент разгрузки уплотнительные втулки 9 будути сдвинуты в положение заподлицо с стенкой 12 смесительной камеры 1,На шейке 14 ротора 2 укреплена втулка15 с отсасывающей винтовой нарезкой 16,образующая с внутренней поверхностьюуплотнительной втулки 9 кольцевой канал17 для выведения выпрессовок, Подводдавления к силовым цилиндрам 10 осуществляется от источника 18 регулируемогодавления (например, насос) через нормально открытый распределитель 19, линию 20подвода давления для прижима уплотнительных втулок 9 и линию 21 подвода давления для отжима уплотнительных втулок 9,Электромагнит распределителя 19 включенв управляющую цепь конечного выключателя 7,...

Номер патента: 1669729

Опубликовано: 15.08.1991

Авторы: Гончаренко, Зрайченко, Колмаз, Швец

МПК: B29B 7/10

Метки: концентратов, полимерных, приготовления, смеситель

...Крутящий момент с электромотора 13 со шкивом 14 через клиноременную передачу передается на блок 6 через цепную передачу - на входной вал червячного редуктора 5. Через шлицевую втулку редуктора 5 крутящий момент передается на шлицевой участок штока 3, а далее через шток 27 поступает на диск 2. Чтобы устранить передачу крутящего момента на поршень 11 гидроцилиндра 12, применяется подшипниковый узел 4, На начальной стадии процесса смешения полый запорный элемент 23 повернут стенкой к радиальным окнам 20 и 21 так, что рециркуляционная камера 22 оказывается изолированной от камеры 1. В процессе трения диска 2 смесь происходит разогрев последней до температуры, превышающей температуру плавления полимерного ингредиента смеси, Плавление полимера...

Номер патента: 1692848

Опубликовано: 23.11.1991

Авторы: Галле, Григорьян, Кузнецов

МПК: B29B 7/10

Метки: клеев, полимерных, приготовления, смеситель

...и повышение производительности,На фиг. 1 представлен смеситель, общий вид; на фиг. 2 - сечение А-А на фиг, 1.Смеситель содержит материальный цилиндр 1, соединенный с рабочей камерой 2, в нижней части которой размещены роторы 3 и червяк 4, помещенный частично и в материальном цилиндре 1, снабженном выходным соплом 5, Смеситель снабжен также циркуляции смешиваемых оединяющим выходное сочастью 7 рабочей камеры 2, снабжен решеткой 8 для ока смешиваемых компоера 2 заполняется в соотптурой приготавливаемого лями и другими необходиами, При включении смесие показан) роторы 3 и червяк 4. ращение. При этом смешинты клея первоначально в фаз, а затем в виде посте 1592848пенно гомогенизируемой массы захватываются роторами 3 и червяком 4, причем...

Номер патента: 1742076

Опубликовано: 23.06.1992

Авторы: Алимов, Андреев, Белоиз, Доманский, Кошкина, Курицин, Пантух, Саракуз, Сурков, Тиманьков, Тиме, Хвостик

МПК: B01F 7/24, B29B 7/10

Метки: аппарат, полимерных

...винтовые канавки углового профиля с усеченной вершиной, направленной к центру ротора, с одной из сторон профиля каждой канавки, расположенной радиально, винтовые канавки и разделяющие их зубья по длине выполнены зигзагообразными, состоящими из участков длиной Ь =(0,1 - 0,3) б, расположенными поочередно с углом подъема винтовой линии канавок 20 25 30 Аппарат для обработки полимерных материалов (фиг.1) содержит цилиндрический корпус 1 с рубашкой 2 для теплоносителя, установленный концентрично корпусу 1 ротор 3, штуцеры 4 - б соответственно для подвода высоковязкого полимерного материала, маловязкого материала и вывода перерабатываемого материала,Ротор 3 имеет многозаходную наклонную винтовую канавку 7 с углом й подъема винтовой...

Номер патента: 1754465

Опубликовано: 15.08.1992

Авторы: Авдеев, Захарычев, Иванов, Тарасенко

МПК: B29B 7/10

Метки: компаунда, отвердителем, смеситель

...ориентацией при поступлении потока материалов в проточную часть корпуса 1 смесителя. Далее материалы подвергаются интенсивным сдвиговым воздействиям при перемещении вдоль проточной части корпуса 1 смесителя от ротора 4 засчет прилипания (адгезии)материалов и растирания и сдвига от упругой винтовой спирали 5 шнека, Упругая спираль 5 шнека при вращении обеспечивает подачу горизонтальных слоев материала в сторону выхода смесителя, При вращенииФормула изобретенияСмеситель компаунда с отвердителем55 содержащий корпус с патрубками подачикомпаунда и отвердителя, разгрузочный патрубок и размещенный внутри корпуса ротор, охваченный витками спирального шнека,отл ича ю щи й с ятем, что, с целью повышения качества смешения и обеспече 5 10 1525 30...
