Цифровой асинхронный регенератор дискретных сигналов

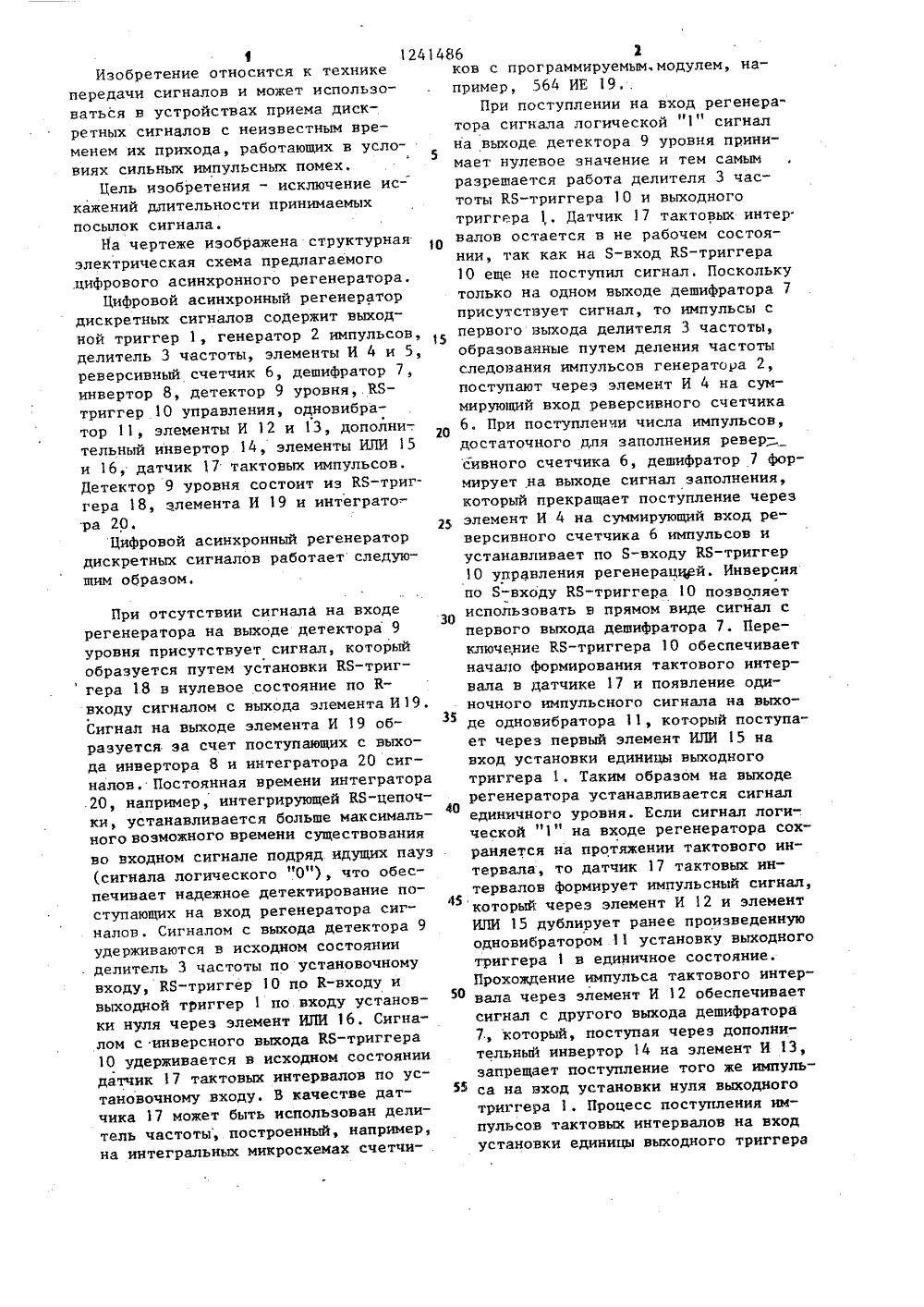

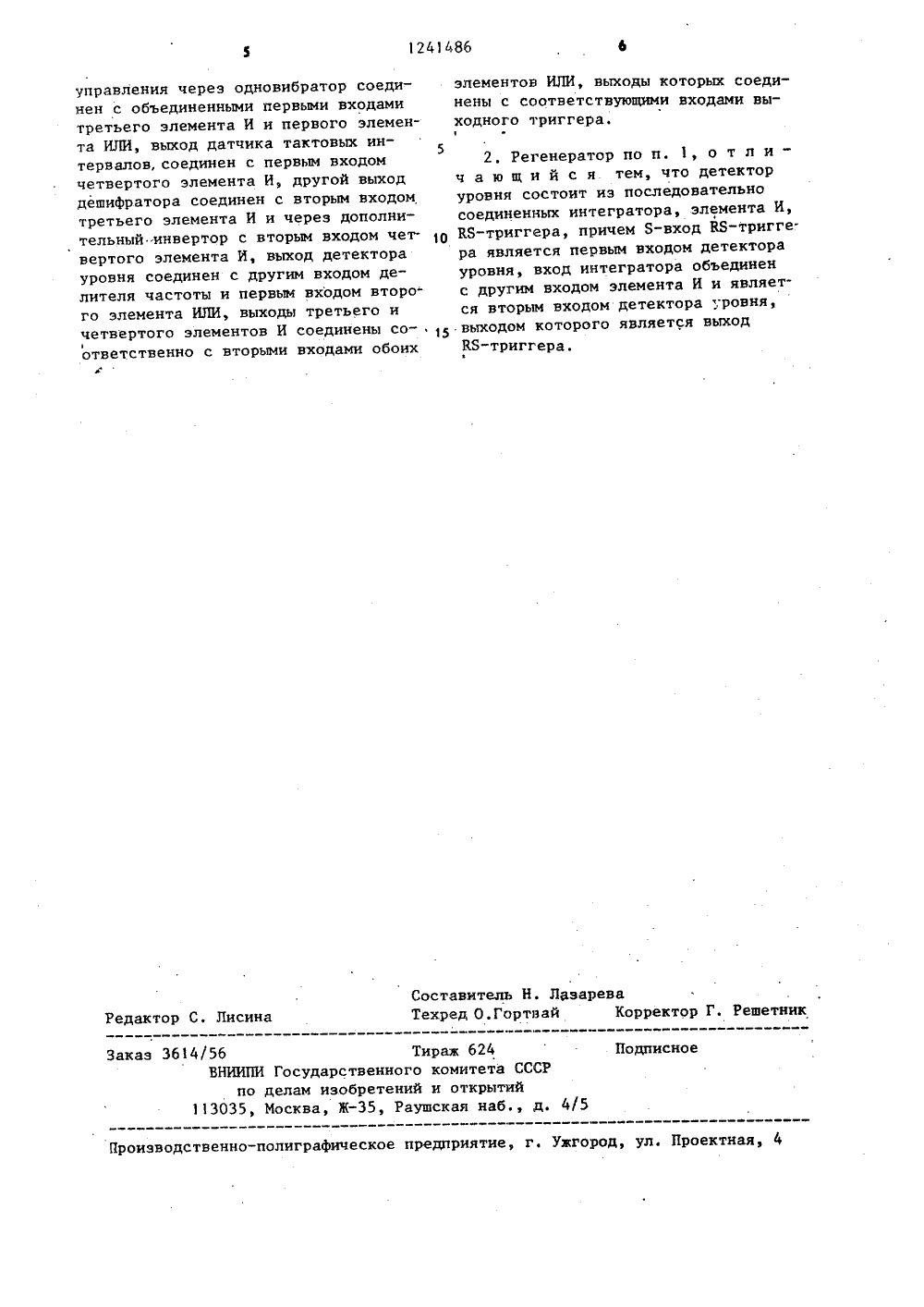

50 1 12Изобретение относится к технике передачи сигналов и может использоваться в устройствах приема дискретных сигналов с неизвестным временем их прихода, работающих в усло 3 виях сильных импульсных помех.Цель изобретения - исключение искажений длительности принимаемых посылок сигнала.На чертеже изображена структурная электрическая схема предлагаемого .цифрового асинхронного регенератора.Цифровой асинхронный регенератор дискретных сигналов содержит выходной триггер 1, генератор 2 импульсов, делитель 3 частоты, элементы И 4 и 5, реверсивный счетчик 6, дешифратор 7, инвертор 8, детектор 9 уровня,.КБ- триггер 10 управления, одновибратор 11, элементы И 12 и 13, дополни-. тельный инвертор 14, элементы ИЛИ 15 и 16, датчик 17 тактовых импульсов, Детектор 9 уровня состоит из КБ-триггера 18, элемента И 19 и интегратора 20.Цифровой асинхронный регенератор дискретных сигналов работает следующим образом. При отсутствии сигнала на входе регенератора на выходе детектора 9 уровня присутствует сигнал, который образуется путем установки КБ-триг гера 18 в нулевое состояние по К- входу сигналом с выхода элемента И 19. Сигнал на выходе элемента И 19 образуется за счет поступающих с выхода инвертора 8 и интегратора 20 сигналов. Постоянная времени интегратора 20, например, интегрирующей КБ-цепочки, устанавливается больше максимального возможного времени существования во входном сигнале подряд идущих пауз (сигнала логического "0"), что обеспечивает надежное детектирование поступающих на вход регенератора сигналов. Сигналом с выхода детектора 9 удерживаются в исходном состоянии . делитель 3 частоты по установочному входу, КБ-триггер 10 по К-входу и выходной триггерпо входу установки нуля через элемент ИЛИ 16. Сигналом с инверсного выхода КБ-триггера 10 удерживается в исходном состоянии датчик 17 тактовых интервалов по установочному входу. В качестве датчика 17 может быть использован делитель частоты, построенный, например, на интегральных микросхемах счетчи 41486 2 ков с программируемым, модулем, например, 564 ИЕ 19При поступлении на вход регенератора сигнала логической "1" сигнал5на выходе. детектора 9 уровня принимает нулевое значение и тем самымразрешается работа делителя 3 частоты КБ-триггера 10 и выходноготриггера 1,. Датчик 17 тактовых интер.цвалов остается в не рабочем состоянии, так как на Б-вход КБ-триггера10 еще не поступил сигнал. Посколькутолько на одном выходе дешифратора 7присутствует сигнал, то импульсы спервого выхода делителя 3 частоты,образованные путем деления частотыследования импульсов генератора 2,поступают через элемент И 4 на суммирующий вход реверсивного счетчика6. При поступлении числа импульсов,достаточного дпя заполнения реверсивного счетчика 6, дешифратор 7 формирует на выходе сигнал заполнения,который прекращает поступление черезд элемент И 4 на суммирующий вход реверсивного счетчика 6 импульсов иустанавливает по Б-входу КБ-триггер10 управления регенерацщвй. Инверсияпо Б-входу КБ-триггера 10 позволяетиспользовать в прямом виде сигнал спервого выхода дешифратора 7. Переключение КБ-триггера 10 обеспечиваетначало формирования тактового интервала в датчике 17 и появление одиночного импульсного сигнала на выхо 35де одновибратора 11, который поступает через первый элемент ИЛИ 15 навход установки единицы выходноготриггера 1, Таким образом на выходе40регенератора устанавливается сигналединичного уровня. Если сигнал логической "1" на входе регенератора сохраняется на протяжении тактового интервала, то датчик 17 тактовых интервалов формирует импульсный сигнал,который через элемент И 12 и элементИЛИ 15 дублирует ранее произведеннуюодновибратором 11 установку выходноготриггера 1 в единичное состояние.Прохождение импульса тактового интервала через элемент И 12 обеспечиваетсигнал с другого выхода дешифратора7, который, поступая через дополнительный инвертор 14 на элемент И 13,запрещает поступление того же импульса на вход установки нуля выходноготриггера 1. Процесс поступления импульсов тактовых интервалов на входустановки единицы выходного триггераз 1241протекает до тех пор, пока на входерегенератора не происходит изменениезначения сигнала с логической "1" налогический. "О",Входной сигнал логическгго "О",5поступая через инвертор 8 на третийвход элемента И 5, разрешает поступление импульсов с второго выхода делителя 3 частоты на вычитающий вход реверсивного счетчика 6. Заполнение последнего уменьшается и при достижении нулевого состояния прекращается вследствие поступления сигнала с второго выходадешифратора 7 на вход элемента И 5.Изменение сигнала на втором выходе15дешифратора 7, вызванное обнулейиемреверсивного счетчика 6, обеспечивает прохождение импульса тактовогоинтервала с датчика 17 тактовьм интервалов через элемент И 13 и навход установки нуля выходного триггера 1. Таким образом, завершаетсярегенерация входного сигнала логической "1". Импульсы тактовых интервалов поступают на вход установки нуля выходного триггера 1 до тех пор,пока на входе регенератора не происходит смена значения сигнала.Иэ описания процессов регенерацииединичных и нулевых посылок входного сигнала следует, что изменениезначения сигнала на выходе регенератора происходит только в моментыокончания тактовых интервалов, формируемых датчиком 17 по сигналам генера-З 5тора 2.импульсов, причем значения выходного сигнала определяются по результатам интегрирования единичных и нулевык посылок входного сигнала. Помехоустойчивое определение значения 46выходного сигнала достигается в результате установления различных значений постоянной времени интегрирова-,ния для единичных и нулевых посылоквходного сигнала путем подачи на сум 45мирующий и вычитающий входы реверсивного счетчика 6 импульсов с различной частотой следования, соответствующим выбором объема счетчика 6и соответствующей настройки дешиф братора 7. Чтобы исключить влияниеимпульсных помех, как наиболее вероятных, постоянная времени иитегрирования единичных посылок устанавливается больше постоянной времени ин- . 55тегрирования нулевых посылок входного сигнала, что достигается подачей на суммирующий вход реверсивно 486 4го счетчика 6 импульсов с выхода делителя 3 частоты, дающего большой коэффициент деления, на вычнтающий вход счетчика 6 с выхода делителя 3 частоты, дающего меньший коэффициент деления частоты следования импульсов генератора 2.При регенерации входного сигнала, имеющего дробления посылок, на длительности каждого тактового интервала происходит чередование указанных процессов. Если суммарная длительность единичных отрезков больше суммарной длительности нулевьм отрезков на величину постоянной интегрирования единичных посылок, то для такого тактового интервала регенерируется единичная посылка, в противном случае регенерируется нулевая посылка. Формула изобретения 1. Цифровой асинхронный регенератор дискретных сигналов, содержащий выходной триггер, генератор импульсов, выход которого соединен с одним входом делителя частоты, выходы кото.рого соединены с первыми входами первого и второго элементов И, выходы которых через реверсивный счетчик соединены с входами дешифратора, выходы которого соединены соответственно с вторыми входами первого н второго элементов И, третий вход первого элемента И объединен с входом инвертора и является входом цифрового асинхронного регенератора, выход инвертора соединен с третьим входом второго элемента И, о т л н ч а ю щ и й с я тем, что, с целью исключения искажений длительности принимаемых посылок сигнала, в него введены детектор уровня, КЯ-триггер управления, одновибратор, датчик тактовых интервалов, третий и четвертый элементы И, два элемента ИЛИ и дополнительный инвертор, причем выход генератора импульсов соединен с первым входом датчика тактовых интервалов, второй вход которого соедлнеи с инверсным выходом ВЗ- триггера управления, 8-вход которого соединен с одним из выходов дешифра.тора, Е-вход - с выходом детектора уровня, первый вход которого объединен с входом инвертора, выход которого соединен с вторым входом детектора уровня, прямой выход КБ-триггера1241486 Составитель Н. ЛазареваТехред О,Гортвай Корректор Г. Решетник Редактор С, Лнсина Заказ 3614/56 Тираж 624 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Нроизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 управления через одновибратор соединен с объединенными первыми входами третьего элемента И и первого элемента ИЛИ, выход датчика тактовых интервалов, соединен с первым входом четвертого элемента И, другой выход дешифратора соединен с вторым входом третьего элемента И н через дополнительный инвертор с вторым входом чет. вертого элемента И, выход детектора уровня соединен с другим входом делителя частоты и первым входом второго элемента ИЛИ, выходы третьего и четвертого элементов И соединены со-, ответственно с вторыми входами обоих Ф элементов ИЛИ, выходы которых соединены с соответствующими входами выходного триггера,152. Регенератор по п. 1, о т л и -ч а ю щ и й с я тем, что детекторуровня состоит из последовательносоединенных интегратора, элемента И,1 О КБ-триггера, причем Б-вход ВБ-триггера является первым входом детекторауровня, вход интегратора объединенс другим входом элемента И и является вторым входом детектора ;.ровня,выходом которого является выходКБ-триггера,
