Устройство регулирования усиления в трактах передачи аналоговых и цифровых сигналов

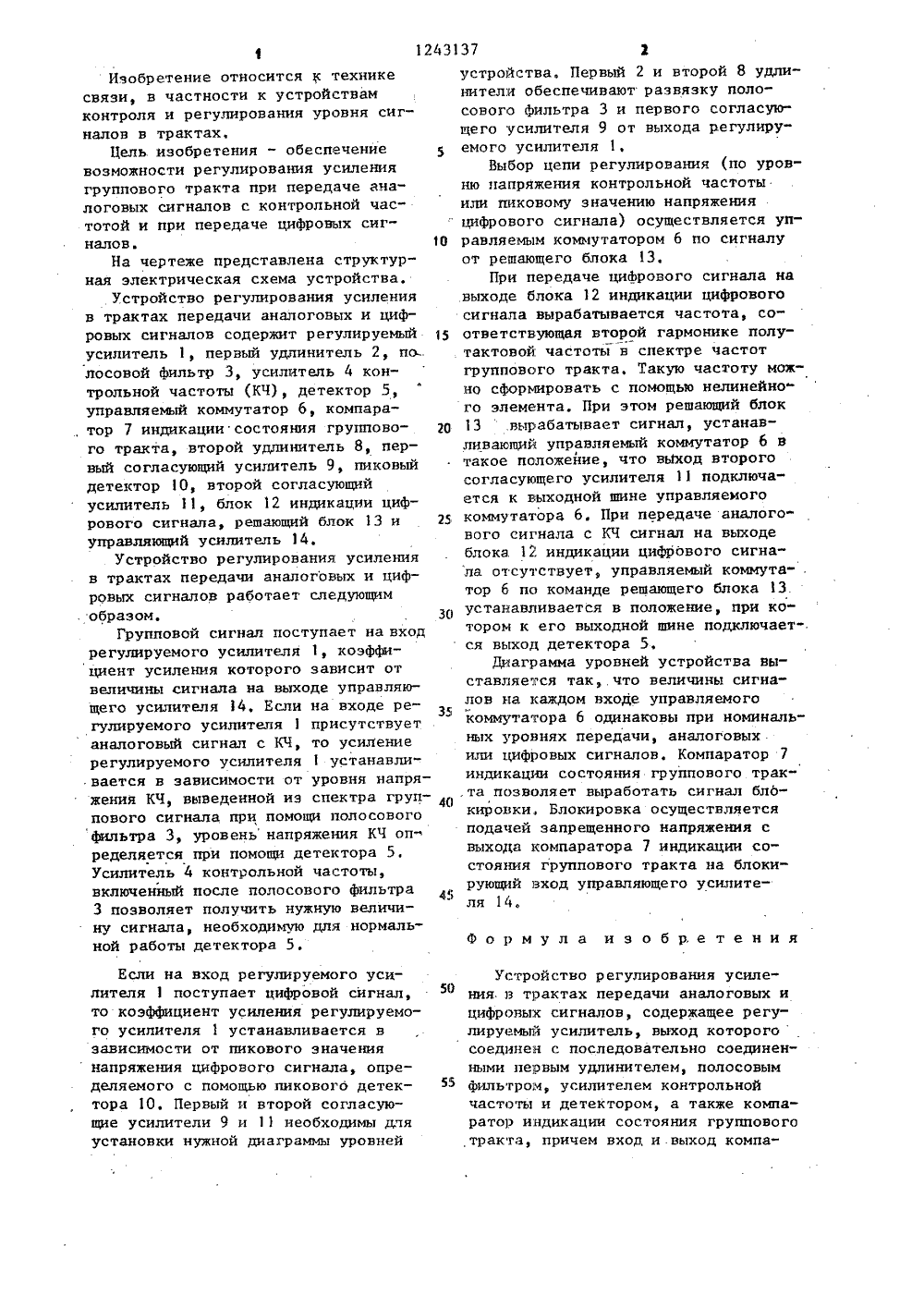

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) 111) 137 11 4 Н 04 В 3/О Я ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕПЬСТ(56) Многоканальная электросвязь, Под ред. К.А.Аболица. М.: Связь, 1971, с.332ТЬе Ь - 4 Соах 1 а 1 Бузйеш, -ВБТ 1. Арг 1, 1969, чо 1.48, р.112-134, (54) УСТРОЙСТВО РЕГУЛИРОВАНЩ УСИЛЕНИЯ В ТРАКТАХ ПЕРЕДАЧИ АНАЛОГОВЫХ И ЦИФРОВЫХ СИГНАЛОВ(57) Изобретение относится к технике связи. Обеспечивается возможность регулирования усиления группового тракта при передаче аналоговых сигналов с контрольной частотой и при передаче цифровых сигналовУстройство содержит регулируемый усилитель (У) 1, удпинители 2 и 8, полосовой фильтр 3, У 4 контрольной частоты,детектор 5, управляемый коммутатор6, компаратор 7"индикации состояниягруппового тракта, согласующие У 9и 11, пиковый детектор 10, блок ин"дикации цифрового сигнала (БИЦС) 1.2,решающий блок (РБ) 13 и управляющийУ 14, При поступлении групповогосигнала на вход У 1 осуществляетсярегулировка его коэф. усиления припомощи У 14. Выбор цепи регулирования по уровню напряжения контрольнойчастоты (при наличии на входе У 1аналогового сигнала) или по пиково"му значению напряжения цифровогосигнала (при наличии на входе У 1цифрового сигнала) осуществляетсяуправляемым коммутатором .6 по сигналу от РБ 13. Цель достигаетсявведением коммутатора 6, удлинителя8, У 9 и 11, пикового детектора 1 О,БИЦС 12 и РБ 13. 1 ил.1243 Изобретение относится к техникесвязи, в частности к устройствамконтроля и регулирования уровня сигналов в трактах,Цель изобретения - обеспечение 5возможности регулирования усилениягруппового тракта при передаче аналоговых сигналов с контрольной час"тотой и при передаче цифровых сиг"налов. 10На чер т еже представлена струк турная электрическая схема устройства.Устройство регулирования усиленияв трактах передачи аналоговых и цифровых сигналов содержит регулируемыйусилитель 1, первый удлинитель 2, по.лосовой фильтр 3, усилитель 4 контрольной частоты (КЧ), детектор 5,управляемый коммутатор 6, компара, тор 7 индикации состояния группового тракта, второй удлинитель 8, первый согласующий усилитель 9, пиковыйдетектор 1 О, второй согласующийусилитель 11, блок 12 индикации цифрового сигнала, решающий блок 13 и 25управляющий усилитель 14,Устройство регулирования усиленияв трактах передачи аналоговых и цифровых сигналов работает следующим. образом, 30Групповой сигнал поступает на входрегулируемого усилителя 1, коэффициент усиления которого зависит отвеличины сигнала на выходе управляющего усилителя 14, Если на входе регулируемого усилителя 1 присутствуетаналоговый сигнал с КЧ, то усилениерегулируемого усилителя 1 устанавли"вается в зависимости от уровня напряжения КЧ, выведенной из спектра группового сигнала при помощи полосовогофильтра 3, уровень напряжения КЧ определяется при помощи детектора 5.Усилитель 4 контрольной частоты,включенный после полосового фильтра4.3 позволяет получить нужную величину сигнала, необходимую для нормальной работы детектора 5.Если на вход регулируемого усилителя 1 поступает цифровой сигнал, то коэффициент усиления регулируемого усилителя 1 устанавливается в зависимости от пикового значения напряжения цифрового сигнала, определяемого с помощью пикового детектора 1 О, Первый и второй согласующие усилители 9 и 11 необходимы для установки нужной диаграммы уровней 137 2устройства, Первый 2 и второй 8 удлинители обеспечивают развязку полосового фильтра 3 и первого согласую" щего усилителя 9 от выхода регулируемого усилителя 1.Выбор цепи регулирования (по уровню напряжения контрольной частоты или пиковому значению напряжения цифрового сигнала) осуществляется управляемым коммутатором б по сигналу от решающего блока 13При передаче цифрового сигнала на выходе блока 12 индикации цифрового сигнала вырабатывается частота, соответствующая второй гармонике полу- тактовой частоты в спектре частот группового тракта. Такую частоту можно сформировать с помощью нелинейного элемента. При этом решающий блок 13 вырабатывает сигнал, устанавливающий управляемый коммутатор 6 в такое положение, что вЫход второго согласующего усилителя 11 подключается к выходной шине управляемого коммутатора 6. При передаче аналогового сигнала с КЧ сигнал на выходе блока. 12 индикации цифрового сигнала отсутствует, управляемый коммутатор б по команде решающего блока 13. устанавливается в положение, при котором к его выходной шине подключается выход детектора 5.Диаграмма уровней устройства выставляется так, что величины сигналов на каждом входе управляемогокоммутатора 6 одинаковы при номинальных уровнях передачи, аналоговых. или цифровых сигналов. Компаратор 7 индикации состояния группового трак,та позволяет выработать сигнал блокировки Блокировка осуществляется подачей запрещенного напряжения с выхода компаратора 7 индикации состояния группового тракта на блокирующий вход управляющего усилителя 14.Формула изобретенияУстройство регулирования усиления. в трактах передачи аналоговых и цифровых сигналов, содержащее регулируемый усилитель, выход которогосоединен с последовательно соединен" ными первым удлинителем, полосовым фильтром, усилителем контрольной частоты и детектором, а также компаратор индикации состояния группового тракта, причем вход и .выход компаСоставитель В,ШевцовТехред И.Верес Корректор А.Зимокосов Редактор ИД 1 улла Заказ 3718/57. Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие,г.ужгород,ул,Проектная,4 ратора.индикации состояния группового тракта соединены с соответствующими входами управляющего усилителя,выход которого соединен с управляю- .щим входом регулируемого усилителя,о т л и ч а ю щ е е с я тем, что,с целью обеспечения возможности ре"гулирования усиления групповоготракта при передаче аналоговых сигналов с контрольной частотой и припередаче цифровых сигналов, в неговведены последовательно соединенныевторой удлинитель, первый согласую 243137 4щий усилитель, пиковый детектор, второй согласующий усилитель и управляемый коммутатор, второй вход которого соединен с выходом детек тора, а выход в , с входом компаратора индикации состояния группового тракта, причем управляющий вход управляемого коммутатора соединен с выходом решающего блока, вход кото рого соединен с выходом блока индикации цифрового сигнала, а вход укаэанного блока соединен с выходом первого согласующего усилителя.
