Алексашкин

Номер патента: 1800606

Опубликовано: 07.03.1993

Авторы: Алексашкин, Гузь

МПК: H03K 17/00

Метки: адаптивный, коммутатор, многоканальный

...импульсов формирует последовательностьтактовых импульсовс периодом повторения Т. Сигналы тактовойчастоты через элемент И 26, на втором входекоторого высокий уровень напряжения, ипервый элемент ИЛИ 24 поступают на синхронизирующие входы О-триггеров 6 и распределитель 2 импульсов, представляющийсобой счетчик и выделяющий из последовательности входных импульсов каждый И-йимпульс, где М - число источников информации, Сигнал, появившийся на выходе распределителя 2 импульсов, поступает наинформационный вход О-триггера 6 первогоканала, на синхронизирующем входе которого в этот момент присутствует сигнал свыхода 8 таймера 3. О-триггер 6 первогоканала переключается и на его выходе устанавливается высокий уровень напряжения,который...

Номер патента: 1661986

Опубликовано: 07.07.1991

Авторы: Алексашкин, Гузь

МПК: H03K 17/00

Метки: коммутатор, многоканальный

...входных импульсов каждый И-й импульс, где й - число источников информацииСигнал, появившийся на выходе распределителя 3 импульсов. поступает на информационный вход О - триггера 14 первого канала 11,1, на синхронизирующем входе 10 15 20 25 30 35 40 45 50 55 которого в этот момент присутствует сигнал с выхода 18 таймера 2, О-триггер 14 первого канала 11.1 переключается. на его выходе устанавливается высокий уровень напряжения, который открывает ключевые элементы 12 и 13 этого канала. В результате источник 15 информации первого канала 11.1 подключается к шине 8 питания и информационной шине 7, При этом ключевые элементы 12 и 13 остальных каналов заперты, и опрос других источников 15 информации не производится.Передний фронт...

Номер патента: 1541764

Опубликовано: 07.02.1990

Авторы: Алексашкин, Гузь

МПК: H03K 17/00

Метки: коммутатор, многоканальный

...последнего канала, распределитель 2 импульсов формирует новыйимпульс запуска В-триггера первого30 канала, и процесс сбора информацииповторяетсяаПослецова гельность тактовых импульсов, вырабатываемая генератором1 тактовых импульсов, поступает такжена блок 3 управления, формирующийпоследовательность импульсов длительностью Т и периодом повторения Т, которые гоступают через дополнительныйключевой элемент 4 на источник 5 тока, который включает питание каналовтолько на время их опроса С. В паузеТ-: источник 5 тока отключен от всехканалов.Коммутатор при изменении длитель 45 ности опроса источников информацииработает следующим образом. Перед началом работы введением в дешифратор45 (фиг.3) кодовой комбинации "Начало работы" все триггеры...

Номер патента: 1469362

Опубликовано: 30.03.1989

Авторы: Алексашкин, Кононов

МПК: G01J 3/50

Метки: оптический, частотомер

...второго канала, 18 -нормированные сигналы на выходахблока совпадений, каналов 19, 20 -сигналы на выходах блоков усредненийпервого и второго каналов, 21 - сигнал на выходе блока деления. Устройство работает следующим образом.В условиях станционарной фоновой засветки на входы обоих каналов одновременно поступает импульсное моно- хроматическое излучение сигнала. Поток излуЧения ослабляется элементами 5 частотно-зависимого светопропускания и детектируется Фотодетекторами 1. При этом на выходе каждого фотодетектора 1 формируется электрический суммарный сигнал из огибающих оптического сигнала и Фона с флуктуа" циями и шумами, Согласованный Фильтр 2 пропускает на вход порогового блока 3 только сигнал, флуктуации и шумы, соизмеримые по...

Номер патента: 1376264

Опубликовано: 23.02.1988

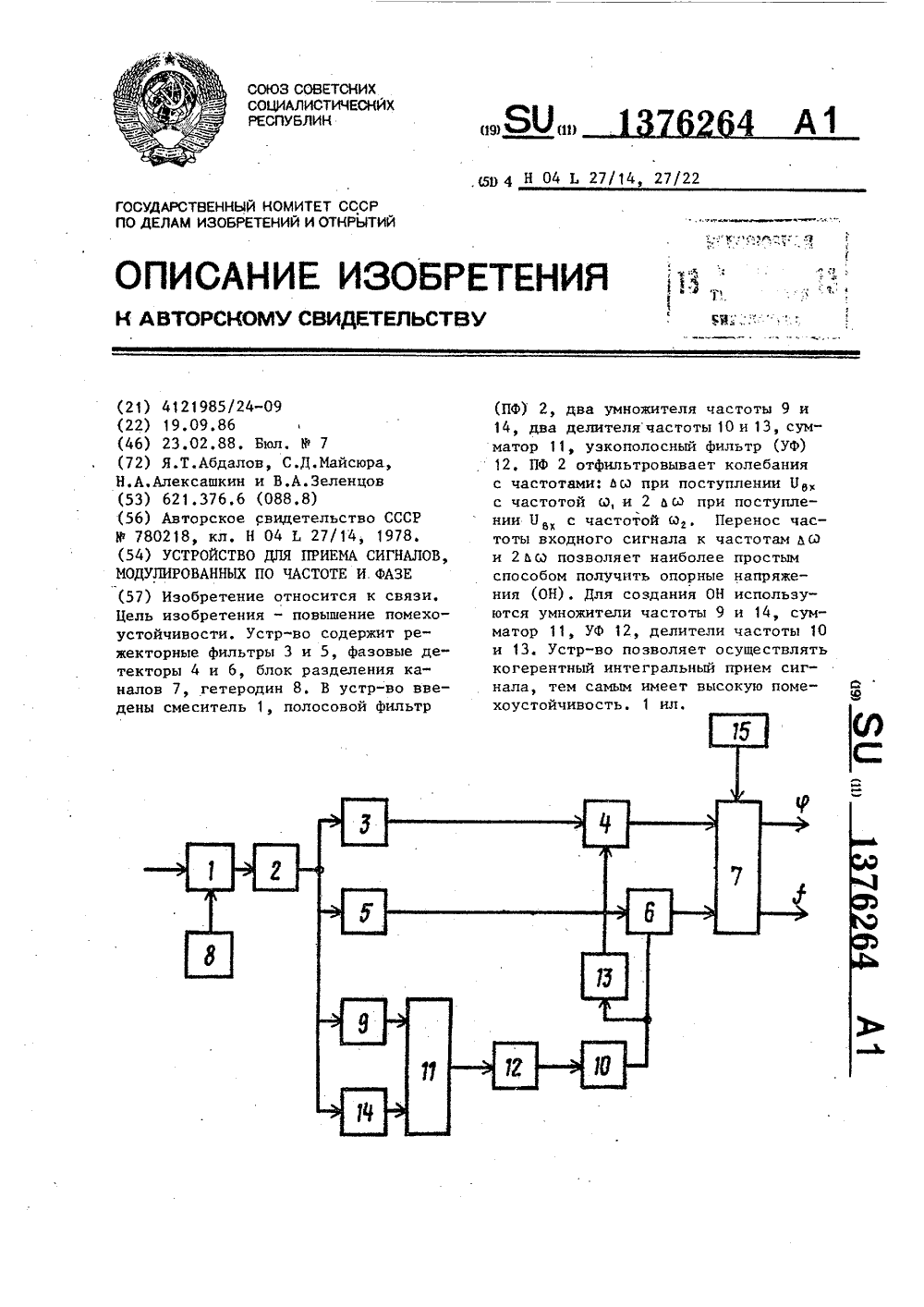

Авторы: Абдалов, Алексашкин, Зеленцов, Майсюра

МПК: H04L 27/14, H04L 27/32

Метки: модулированных, приема, сигналов, фазе, частоте

...детектора4 сигнала не будет, На опорный входвторого фазового детектора 6 поступает опорное напряжение с выхода первого делителя 10 частоты, имеющеечастоту 2 о,Перенос частоты входного сигналак частотам ьи и 2 да позволяет наиболее простым способом получить опорные напряжения. Для создания опорныхнапряжений используются первый 9 ивторой 14 умножители частоты, сумматор 11, узкополосный фильтр 12,первый 10 и второй 13 делители частоты,Для снятия ФМ в первом умножителе 9 частоты производится умножениечастоты ь Я ца 2, а во втором умножителе 14 частоты - на 4, Пусть имеемиЦ -Г) соя(й(д + -). На выходе первоПф 2го умножителя 9 частоты имеем Б,-1) соя(2 ЬИ +п). На выходе второгоумножителя 14 частоты имеем Б- Б соя(4 6 У + 2 п). На выходе...

Номер патента: 1341504

Опубликовано: 30.09.1987

Авторы: Алексашкин, Кононов

МПК: G01J 1/44

Метки: импульсный, фотометр

...подключенные управляющими входами к выходу триггера 14, замыкаются. Приэтом анод 15 ФЭУ 1 отключается, поскольку на резисторе делителя 2 напряжения,включенном между анодом 15и последним динодом ФЭУ 1, падениенапряжения отсутствует. Одновремен 341504 5 10 15 20 25 30 35 40455055 но сигнал с выхода триггера 14 воздействует на управляющий вход источника 3 высокого напряжения. Высокое напряжение на делителе 2 уменьшается до значения, при котором напряжения между динодами ФЭУ 1 остаются такими же, как и при полностью включенном делителе.При замкнутом ключе 9 нагрузочный резистор 4 последнего динода подключается к общей шине источника вйсокого напряжения через дополнительный резистор 5 последней междинодной секции делчтеля.На этом резисторе,...

Номер патента: 1294944

Опубликовано: 07.03.1987

Авторы: Алексашкин, Забродин, Клещев, Паутов

МПК: E04B 7/00

Метки: арочное, покрытие

...чтопозволяет создать практически одинаковое (постоянное) усилие предварительного напряжения на всей длине затяжки 3 (как на наклонных участках полуарок, так и на горизонтальном участке) По верхним поясам жестких элементов полуарок, раскрепленных системами связей, уложены плиты покрытия.Монтаж арочного покрытия осуществляетсл следующим образом,Жесткие элементы 2 с закрепленными к ним стойками 4, снабженными направляющими 5, объединяют шарнирно вконьковом узле 8, у опорных частей9 закрепляют направляющие 6, в направляющие 5 и 6 запасовывают затяжку 3 и закрепляют у конькового узла 8, в таком положении арку 1 устанавливают на оголовки 11 и раскрепляют системами связей (или обеспечения нертикальности положения арок 1на монтаже), после чего...

Номер патента: 1278859

Опубликовано: 23.12.1986

Авторы: Абдалов, Алексашкин, Иванов, Шуляков

МПК: G06F 11/30

Метки: неисправности, регистрации, сигналов

...пачки,счетчик б, элемент ИЛИ 7, синхронизирующий вход 8 устройства, информационный вход 9 устройства.Устройство работает следующим образом.В исходном состоянии на выходетриггера 2 имеется низкий потенциал, который блокирует Формировательимпульсов, представляющий собойзадержанный мультивибратор.Тактовый импульс, поступающийс синхронизирующего входа 8 устройства, через элемент 1 задержки запускает триггер 2, Время задержкиэлемента 1 выбирается таким образом,чтобы триггер 2 запускался послеокончания переходных процессов контролируемого блока, благодаря чемуисключается ситуация ложной треваги.Сигнал с выхода триггера 2 разблокирует формирователь 4 импульсов, который начинает генерировать импульсы, Импульсы с выхода формирователя импульсов...

Номер патента: 1159995

Опубликовано: 07.06.1985

Авторы: Алексашкин, Егоров, Забродин, Паутов

МПК: E04C 3/08, E04C 3/10

Метки: балки, металлической, напряженной, перфорированной, предварительно

...перфорированнойбалке). Затем соединяют прямыми линиями соответственные точки а 1 г и Ьг и образуется зигзагообразная линия 4 реза, выступьь и впадины гофр такой линии уменьшаются от опор к середине. После разрезки исходного профиля 1 по зигзагообразной ломаной линии 4 образуются отдельные части 5 и 6. Их раздвигают по вертикали на расстояние, равное максимальному расхождению друг от друга кривых 2 и 3, Одну из отдельных частей (например часть 6) поворачивают на 180 относительно оси А - А. Соответствующие точки а 1 г и Ь 1 г расположены друг над другом. В средней части пролета выступы гофр объединяются (например, сваркой). К одной из отдельных частей (например, части 5) присоединяют шпренгельную систему 7, включающую, например, анкерные...

Номер патента: 1118625

Опубликовано: 15.10.1984

Авторы: Алексашкин, Валовень, Григорьева, Завертяева, Позин

МПК: C05B 11/10

Метки: удобрения, фосфорного

...203, обрабатывают в смесителе 78 кгфосфорнойкислоты (383 РО)р полученной разбавлением 60 кг фосфорной кислоты,Таблица 1 Остаток фосмуки на сите 0,18 мм,3 В Общее колиКоличествоР,О фосфорнойкислоты кг Количествофосмуки,подаваемоена стадиюприготовленияпульпы,кг 1 3 Количествофосмуки,подаваемоена стадиюгранулирования -сушки,кг,Х Пример, 9 чествоФосмуки,кг 35 ЭО 70 100 30 30 20 34 100 30 30 100 100 30 80 100 20 30 10 90 100 30 70 . 30 100 30 40 30 100 100 30 13 3 1 (503.Р,О) 18 кг воды. Образовавшуюся пульпу (Т/Ж = 1/2,2) подают на сушку и гранулирование в аппарат БГС. 66 кг фосфоритной муки (663 от общего количества) подают непосред" ственно на стадию гранулирования и сушки в аппарат БГС. Процесс проводят при температуре газов на...

Номер патента: 1110884

Опубликовано: 30.08.1984

Авторы: Аджимамудов, Алексашкин, Гайдаров, Кокорин, Кулагин

МПК: E04G 3/10

Метки: подвесные, подмости

...вид сверху; на фиг,2 - разрез А-А на фиг.1, на фиг.3 - узлыкрепления 1, П и Ш на фиг.2; нафиг.4 - последовательность монтажанастила.Подвесные подмости состоят изнастила 1 с ограждением, опирающегося на арматурные сетки 2, подвешенные к балкам 3 шатрового покрытия4, причем настил имеет откидныеугловые элементы 5 с телескопическими распорками 6. Телескопическиераспорки 6 закреплены от потериустойчивости наклонными подпорками7 и имеют микрометорный талреп 8,столик 9 и крепежные элементы -болты 10На балках 3 полками вниз расположены швеллеры 11 с крюками 12, к ко.торым зацеплены поперечные стержни13 арматурной сетки 2, К арматурнымсеткам 2 в пролете закреплены фиксирующие рабочий настил 1 уголки 14,Откидные угловые элементы 5 крепятсяк...

Номер патента: 987400

Опубликовано: 07.01.1983

Авторы: Алексашкин, Зукакишвили, Карягин, Тертерашвили

МПК: G01G 9/00

Метки: вращающихся, моделей, нагрузки, осевой

...и основанием 3 размещены опорные ролики 6 с осями 7, установленными посредством подшипников 8 в диске 9,Диск, всвою очередь, посредством радиального подшипника 10 установлен на га зоподводящем трубопроводе 11, связанном с газогенератором. В державке посредствбм подшипников 12 установлена труба 13, соединенная силь- фоном 14 с газоподводящим трубопро водом. Между газоподводящим трубопроводом 11 и трубой 13 установлено .лабиринтное уплотнение 15. Между торцами 16 и 17 соответственно трубы 13 и державки 2 имеется зазор.Устройство работает следующим образом.Под действием внешних сил, например аэродинамических, державна 2 на чинает вращаться, Поперечные нагрузки, действующие на модель через державку 2 и подшипники 4 воспринимаются корпусом 1....

Номер патента: 979597

Опубликовано: 07.12.1982

Авторы: Акимов-Перетц, Алексашкин, Гайдаров, Егоров, Козьмина

МПК: E04B 7/00

Метки: блок, покрытия, пространственный

...каждая из которых расположена по параболе в вертикальной и горизонтальной плоскости, а стойки выполнены в виде поперечных наклонных распорок, средниеиз которых расположены симметричнопо обе стороны от середины пролета,при этом прогоны выполнены двухконсольными и жестко объединены с настилом и верхним поясом.Источники информации,принятые во внимание при экспертизе1. Металлические конструкции.Справочник проектировщика,Под ред.Н.П.Мельникова. М., Стройиздат,1980, с. 758,2. Металлические конструкции.Справочник проектировщика. Под ред.Н.П.Мельникова, М., Стройиздат,1980, с. 229,кий и нижний несущив пояса, стойки,объединяющие пояса, прогоны, уложен-ные по верхним поясам, профилированный настил, размещенный по прогонам, связи и...

Номер патента: 964514

Опубликовано: 07.10.1982

Авторы: Алексашкин, Зукакишвили, Карягин, Тертерашвили

МПК: G01M 13/02

Метки: динамический, маятниковый, подшипниках, прибор, трения

...2размещена измерительно-регистрирующая аппаратура 6 в виде датчиков измерения углового положения.С узлом крепления потваипников 2связан дополнительный маятник 7,ренней полости дополнительного маятника 7 смонтирован механизм нагру. жения 8, который связан с валом 3 . посредством шарнира 9.На измерительном маятнике 4 и маятнике 7 установлены сменные грузы 10 и 11.Механизм нагружения 8 содержит регулировочный винт 12, вдоль которого перемещается полэун 13, связанный через пружину 14 и жесткуютягу 10 15 с шарниром 9Шарнир может быть выполнен или в виде упругого шарнира, или в виде ножевой опоры. В данной конструк ции использован упругий шарнир 15 (см. фиг,. 2 и 3).В начальный момент измерения трения отклоняют маятники 4 и 7 от...

Номер патента: 912872

Опубликовано: 15.03.1982

Авторы: Алексашкин, Забродин, Онтенсонс

МПК: E04B 7/14

Метки: монтажа, покрытия

...в местах ее опирания на жесткие верхние пояса промежуточных элементов выполняют щелевые ггрорези, а после укладки мембраны закрепляют ее к верхним поясам контурных ферм, после чего осуществляют предварительное напряжение гибких нижних поясов и закрепление мембраны к верхним поясам промежуточных ферм заваркой щелевых прорезей и участков между ними.На фиг. 1 изображено покрытие, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фнг. 3 - узел 1 на фиг. 1; на фиг. 4 - разрез Б - Б на фиг. 3.Покрытие зданий и сооружений, включаю. щее ортогональные системы жестких верхних контурных и промежуточных ферм и гибкие нижние пояса 2, объединенные стойками 3, которые жестко прикрепляют к верхним поясам 1, стойки снабжают на своих нижних концах...

Номер патента: 912871

Опубликовано: 15.03.1982

Авторы: Алексашкин, Гайдаров, Егоров, Забродин

МПК: E04B 7/14

Метки: висячее, покрытие

...течение всего периода эксплуатации. Таким образом, как растянутые элементы, они обладают устойчивостью своего положения и могут быть использованы как упругоподатливые опоры для сжато-изогнутых балок- распорок 6 посредством установленных между ними жестких вертикальных стоек 7.Дополнительные шпренгельные системы, состоящие их верхних и нижних предварительно напряженных гибких элементов 8 и жестких стоек 9, служат для балок-распорок 6 дополнительными упруго-податливыми опорами. Таким образом, верхние и нижние гибкие элементы 8 шпренгельных ферм 11 предварительно напряжены и, посредством жестких стоек 9, являются дополнительными упруго-податливыми опорами для балок-распорок 6.Гибкие элементы 8 центрированы на оси опорных шарниров 3 и...

Номер патента: 898021

Опубликовано: 15.01.1982

Авторы: Алексашкин, Колчин, Крамер, Левченков, Лукьянов, Мердеев, Фатхуддинов

МПК: E04H 7/22

Метки: элеватор

...встроенным между ними рабочим зданием с перекрытиями дпя размещения технологического оборудования, силосные корпуса выпоппзны с емкостями, образованными устаноа,иными концентрически друг относительно друга круглыми или многоугольными оболочками с радиальными стенками, а перекрытия рабочего здания имеют форму, соответствующую форме части емкостей, взаимодействующих с ними, причем загрузочное устройство каждого силосного корпуса выполнено в виде поворотной трубы с самотеками для заполнения емкостей. 5 1 О 15 о 25 зо З 5 4На фиг.1 изображен предлагаемый элеватор, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - один из силосных корпусов элеватора, разрез Б-Е на фиг.2; на фиг.4 - схема колоннырабочего здания и связей его со...

Номер патента: 894114

Опубликовано: 30.12.1981

Авторы: Алексашкин, Забродин, Козин, Онтенсонс

МПК: E04B 7/14

Метки: зданий, покрытие, сооружений

...при этом направляющие 3 сориентированы в направлении осей, проходящих внутри них затяжек 4. На затяжках 4 установлены натяжные устройства 5. На верхних поясах перекрестных ферм уложены плиты 6 настила.По контуру покрытия установлены жесткие пояса 7, с размещенными на них опорными узлами 8 перекрестных ферм, под которыми установлены стойки 9, снабженные на нижних концах направляющими 10, через которые свободно пропущены гибкие пояса 11 с установленными на них натяжными устройствами 12 и закрепленные в угловых опорных узлах покрытия. К нижним концам стоек 9 прикреплены жесткие подкосы 13, соединяющие их с соседними узлами перенесения поясов перекрестных ферм покрытия.Стойки 9 высеют переменную высоту, а гибкие пояса 11 очерчены в...

Номер патента: 870649

Опубликовано: 07.10.1981

Авторы: Алексашкин, Гайдаров, Забродин, Скобенников, Шурыгин

МПК: E04H 12/00

Метки: опора, трансформируемая

...свободноустановлена на спланированную поверхность грунта, а устойчивость ееположения в целом обеспечиваетсяпригрузом, который создан засыпант- ным в объем поддона 4 местным матери 15алом 9,В сложном виде опору транспортируют к месту установки, где онатрансформируется в эксплуатационноеположение.20Использование изобретения позволяет упростить конструкцию и снизитьтрудоемкость возведения опор, особенно в условиях труднодоступных и уда 25ленных районов. Формула изобретения 40 лы поддона на фиг. 4 - разрез В"Вна фиг. 3.Трансформируемая опора включаеттеаескопически раздвигающийся ствол, на нижней секции которого неподвижно установлены кольца 2 с проушинами 3, а также складной поддон 4, состоящий из шарнирно-стержневого каркаса 5, стержни...

Номер патента: 868002

Опубликовано: 30.09.1981

Автор: Алексашкин

МПК: E02D 27/42

Метки: опоры, пневматической, фундамент

...тем самым фундамент пневматической опоры. При этом оболочка пневмокамеры 1 раздуваясь оказывает давление на оболочку защитного кожуха 5, плотно прижимает ее к грунту. После этого нагнетают сжатый газ в верхнюю (надземную) часть пневмооболочки 6, создавая тем самым ствол пневматической опоры.Пневмооболочка 6 на участке выше поперечной диафрагмы 4 заполнена газом под1 О избыточным по сравнению с атмосферным давлением, которое обеспечивает сохранение растягивающих усилий в волокнах пневмооболочки 6 при действии на нее нагрузок (вертикальных и горизонтальных). Оболочка пневмокамеры 1 (участок ниже попереч ной диафрагмы 4) заполнена газом под давлением, также обеспечивающих сохранение растягивающих усилий в ее волокнах при действии...

Номер патента: 850828

Опубликовано: 30.07.1981

Авторы: Алексашкин, Забродин, Онтенсонс

МПК: E04B 7/14

Метки: зданий, покрытие, сооружений

...в плане, к узлам пересечения которых жестко прикреплены стойки переменной высоты, снабженные на своих нижних концах направляющими, в кото- З 5 рых свободно пропущены гибкие затяжки ортогональные в плане, гибкие затяжки ориентированы по диагоналям между узлами пересечения балок-распорок в плане, Очертание гибких затяжек выполнено в форме, подобной эпюрам изгибающих моментов 4 о в диагональных плоскостях пространственного покрытия. В каждом узле пересечения балки-распорки расположены в одном уровне, а нижние гибкие затяжки - в разных. По верхним поясам ферм уложены плиты 45 настила.На фиг. 1 схематически изображено покрытие, общий вид; на фиг. 2 - узел А на фиг. 1; на фиг. 3 - вид Б на фиг, 2; на фиг. 4 - узел В на фиг. 1; на...

Номер патента: 798082

Опубликовано: 23.01.1981

Авторы: Алексашкин, Буксеев, Валовень, Кулюкин, Позин, Смирнов, Тюленев, Фомина, Шляпинтох, Штелле

МПК: C05B 11/02

Метки: действия, длительного, фосфорногоудобрения

...кислотой,грануляцию и сушку, полученный послефильтрации фосфоритный кек, содержащий 17-20 воды, обрабатывают фосфорной кислотой при Т;Ж образующей пульпы 1:(0,7-1,25), концентрации фосфорной кислоты в жидкой фазе пульпы 20- 126 РО 5 с последующей грануляцией исушкой продукта.П р и м е р 1. 4,7 т фосфатногосырья с содержанием 6,7 РО размалывают последовательно в молотковых 20дробилках и затем в шаровых мельницах. Размолотый материал подвергаютфлотации,при которой используют толловое масло и керосин. После Флотации фосфоритный концентрат, содержа- щщий 28 РО в виде 43 суспенэииподается в сгуститель, где суспензиясгущается до 50. Далее суспенэиюфильтруют на вакуум-Фильтре. Полученные с фильтра 1200 кг Фосфоритногокека, содержащего 17...

Номер патента: 791872

Опубликовано: 30.12.1980

Автор: Алексашкин

МПК: E04H 12/00

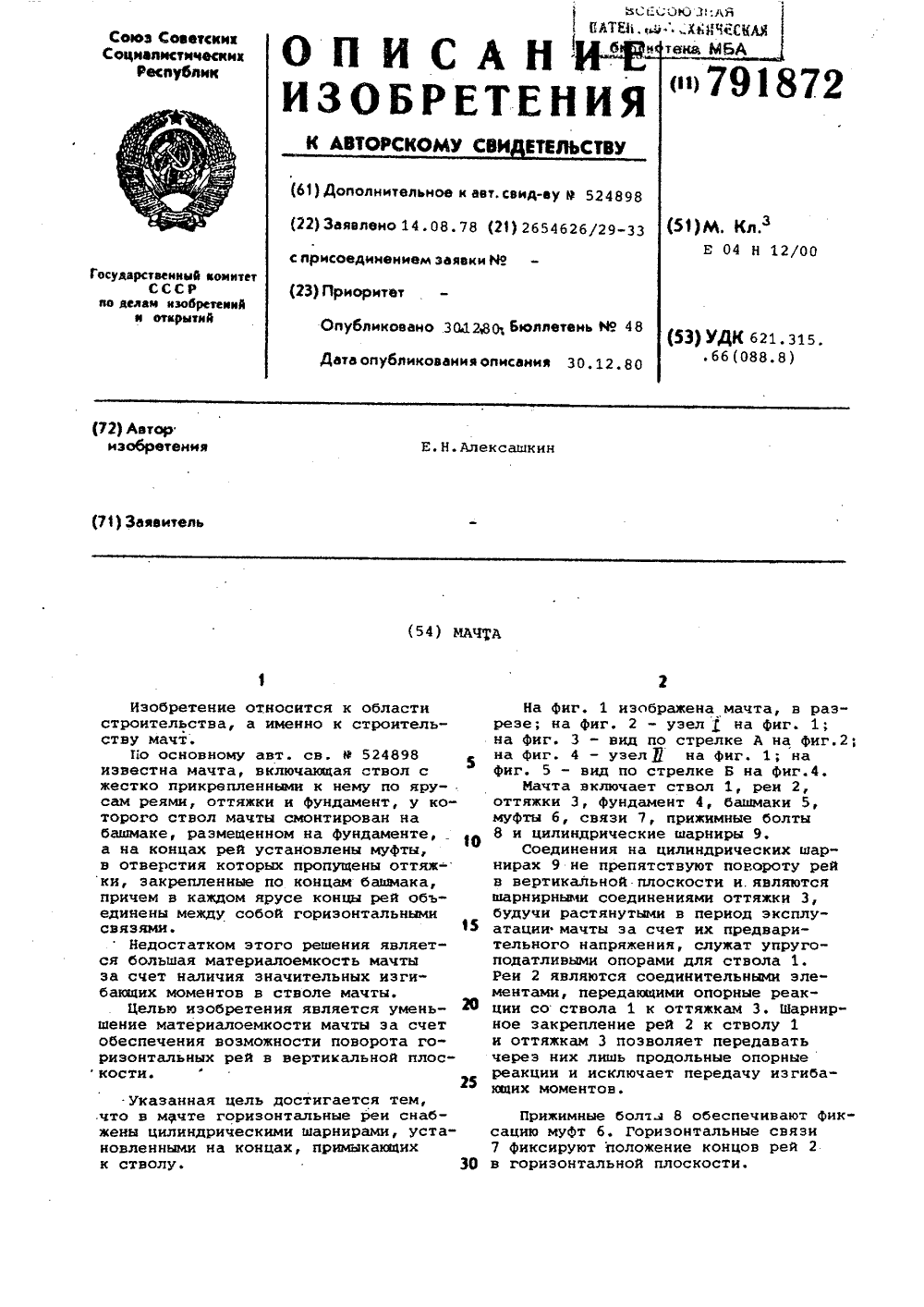

Метки: мачта

...мачты эа счет жности поворота гов вертикальной плос 2 гается тем, ные реи снабрнирами, уста" риьыкающих дости онталь ими ша цах, п фик 8 обеспечиваюзонтальные свяние концов рейлоскости. Прижим сацию муф 7 Фиксиру в гориэон ные болт.я т б, Гори ют положе тальной и Указанная цел что в мачте гори жены цилиндричес новленными на ко к стволу. с присоединением эаявк эображена мачта, в раз 2 - узелна Фиг. 1;ид по стрелке А на фиг.2;ел Д на фиг. 1; нао стрелке Б на фиг.4.ает ствол 1, реи 2,дамент 4, башмаки 5,7, прижимные болтыские шарниры 9,на цилиндрических шарпятствуют повороту рейплоскости и.являютсядинениями оттяжки 3,тыми в период эксплуа счет их предвариження, служат упругоорами для ствола 1.соединительными элеающими опорные реак 1 к...

Номер патента: 785446

Опубликовано: 07.12.1980

Авторы: Алексашкин, Гайдаров, Егоров, Забродин

МПК: E04B 7/14

Метки: висячее, покрытие

...обеспечивается установкой тангенциальных связей 14.Верхние 1 и нижние 2 гибкие элементы имеют предварительное напряжение и растянуты в течение всего периода эксплуатации вантового покрытия. Таким образом, как растянутые элементы, они обладают устойчивостью своего положения и поэтому могут быть использованы в качестве упруго - -податливых опор для сжато-изогнутых балок - распорок 6, соединенных с гибкими 2 о элементамии 2 жесткими стойками - распорками 9, воспринимающими опорные реакции упруго-податливых опор.Радиально расположенные распорки 6.составленные из звеньев, воспринимаюг распор вантового покрытия и работают на сжатие с изгибом. Для уменьшения свободной длины распорок 6, они соединены с растянутыми гибкими элементамии 2 жесткими...

Номер патента: 773240

Опубликовано: 23.10.1980

Авторы: Алексашкин, Гайдаров, Забродин

МПК: E04H 12/00

Метки: мачта

...заливных.анкеров и т.п.) на свободных торцахконсольных частей башмака 5 эакрепляют грузы 7 эа пределами расстояниямежду стволом 1 и местом креплениянижних концов оттяжек 3. Так как консольные части башмака 5 прикрепленык стволу 1 при помощи шарниров 6, топод действием веса грузов 7 консольные части башмака перемещаются вниз,поворачиваясь вокруг шарниров 6 всвоих плоскостях. При этом оттяжки 3,закрепленные непЬдвижно на башмаке 5,натягиваются Чпроисходит их,предварительное напряжение), Вес груза 7и плечо его приложения по отношениюк оси ствола 1 и нижнему концу оттяжки 3 рассчитывается таким образом,чтобы создать в оттяжке 3 расчетнуюсилу предварительного напряжения,При этом учитывается также и собственный вес консольной части башмака...

Номер патента: 773231

Опубликовано: 23.10.1980

Авторы: Алексашкин, Гескин, Зенгин, Левченков, Рычка

МПК: E04G 11/22

Метки: опалубка, скользящая

...наее поверхность опускается опорная плита идалее цикл поаторяется.Использование предложенного устройства обеспечивает повышение надежностиопирания опалубки при ее перемещении безиспользования технологических опор, исключение образования технологических каналов от подвижных или неподвижных опорв возводимых стенах и этим предотвращается миграция влаги через них, что особенноважно для эксплуатации таких объектов,как зернохранилища, резервуары и т.д.При этом повышается структурная плотность и водонепроницаемость бетона в конструкции за счет одновременного воздействия вибрации и давления в ограниченномсо всех сторон пространстве опалубочнойемкости по всему периметру сооружения исокращаются трудозатраты на обслуживание опалубки,Формула...

Номер патента: 767316

Опубликовано: 30.09.1980

Авторы: Алексашкин, Гайдаров, Забродин, Стихин

МПК: E04C 3/08

Метки: монтажа, фермы, шпренгельной

...2 - разрез А - А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1;на фиг. 4 - узел 11 на фиг. 2.Предлагаемый способ монтажа шпренгельной фермы заключается в следующем. 1 еСекции 1 ствола 2 телескопически вставляют одна в другую и сдвигают внутрь средней секции; в таком сложенном положении ствол 2 транспортируют к месту монтажа, где его поднимают на проектный уровень,15раздвигают и устанавливают на опоры 3, На секции 1 ствола 2 в стыках надевают стопорные полукольца 4, закрепляют их крепеж ными болтами 5 и, таким образом, фиксируют секции 1 в продольном направлении (для предотвращения их взаимной сдвижки в направлении к середине ствола 2) . В отверстия 6 с резьбой вставляют торцы стоек 7 с резьбой и ввинчивают их при помощи поворотов рычага 8;...

Номер патента: 747958

Опубликовано: 15.07.1980

Авторы: Алексашкин, Гайдаров, Забродин, Онтенсонс, Ремизов

МПК: E04B 7/14

Метки: зданий, покрытие, сооружений

...фиг.2-разрез А-А Фиг,1; на Фиг.Зузел 1 на фиг.2.Покрытие зданий исооружений включает в себя перекрестные верхние пояса, выполненные в виде балок-распорокИФВфиьМжщммФ,.",Ф-екумаюжжйу 4 чюФ ..,ущ,- 1" м;-5 лм,:,дщуммуудам;- , , .-; - :.". - г 747958 Формула изобретенИя" 1. Покрытие зданий и сооружений, включающее расположенные в одном направлении безраскосные Фермы переменной высоты, нижние пояса которых выполнены гибкими и соединены 1, к узЛам"пересечения которйх-жесткоприкреплены вертикальные стойки 2, на"йййФХконцах"которых устанбвленысистемы направляющих 3; через которыесвоббдно пропущены гибкие затяжки 4,при этом направляющие 3 смонтированыв направлении осей, проходящих внутриних затяжек 4. На затяжках 4 установлены натяжные...

Номер патента: 727828

Опубликовано: 15.04.1980

Авторы: Алексашкин, Гайдаров, Забродин, Скобенников

МПК: E04H 12/00

Метки: опора

...пока не займет 20 весь внутренний обьем ствола-оболочки1, который, таким образом, восстанав-фливает свою эксплуатационную форму,а опора не теряет своих функциональныхкачеств.25 Для опоры высотой, например, 20 ми диаметром 1,0 м при размерах камеры 15 и 0,4 м соответственно требуемая величина избыточного давления га- ЗО за внутри ствола-оболочки (при эксплуатации опоры в условиях Луны) составит34 атм,Таким образом, использование изобретения позволит повысить надежность З 5 эксплуатации лневмонадувной опоры. 40 Опора, включающая ствол, выполненный в виде пневмонадувной оболочки, заполненной газом под избыточным давлением, и внутренней герметичной камеры,выполненной из эластичного материала,45 отличающаяся тем,что,сцелью повышения...

Номер патента: 694619

Опубликовано: 30.10.1979

Авторы: Алексашкин, Гескин, Зенгин, Левченков, Рычка

МПК: E04G 11/22

Метки: возведения, железобетонных, монолитных, стен

...поперечный разрез; на фиг. 2 - опорная плита подъемного механизма, вид сверху.Способ осуществляют следующим образом.После монтажа арматуры на высоту щитов устанавливают на подготовленный фундамент опалубочные щиты 1 с площадочными вибраторами 2. Щиты 1 скрепляют рамами 3 посредством шарниров 4 и прижимных элементов 5. Опорную плиту 6 устанавливают в верхнее положение и заполняют опалубку бетонной смесью при одновременном вибрировании.После заполнения опалубки по всей длине стен слоем бетонной смеси высотой 250 - 350 мм включают подъемные механизмы 7 и опорные плиты 6 с ограничителем 8, расположенные на винтах подъемнык механизмов 7, опускают на бетонную смесь, уложенную в опалубку по всему периметру. Прп дальнейшем движении...
