Формирователь дискретных сигналов

Номер патента: 809523

Авторы: Бражко, Колосов

ZIP архив

Текст

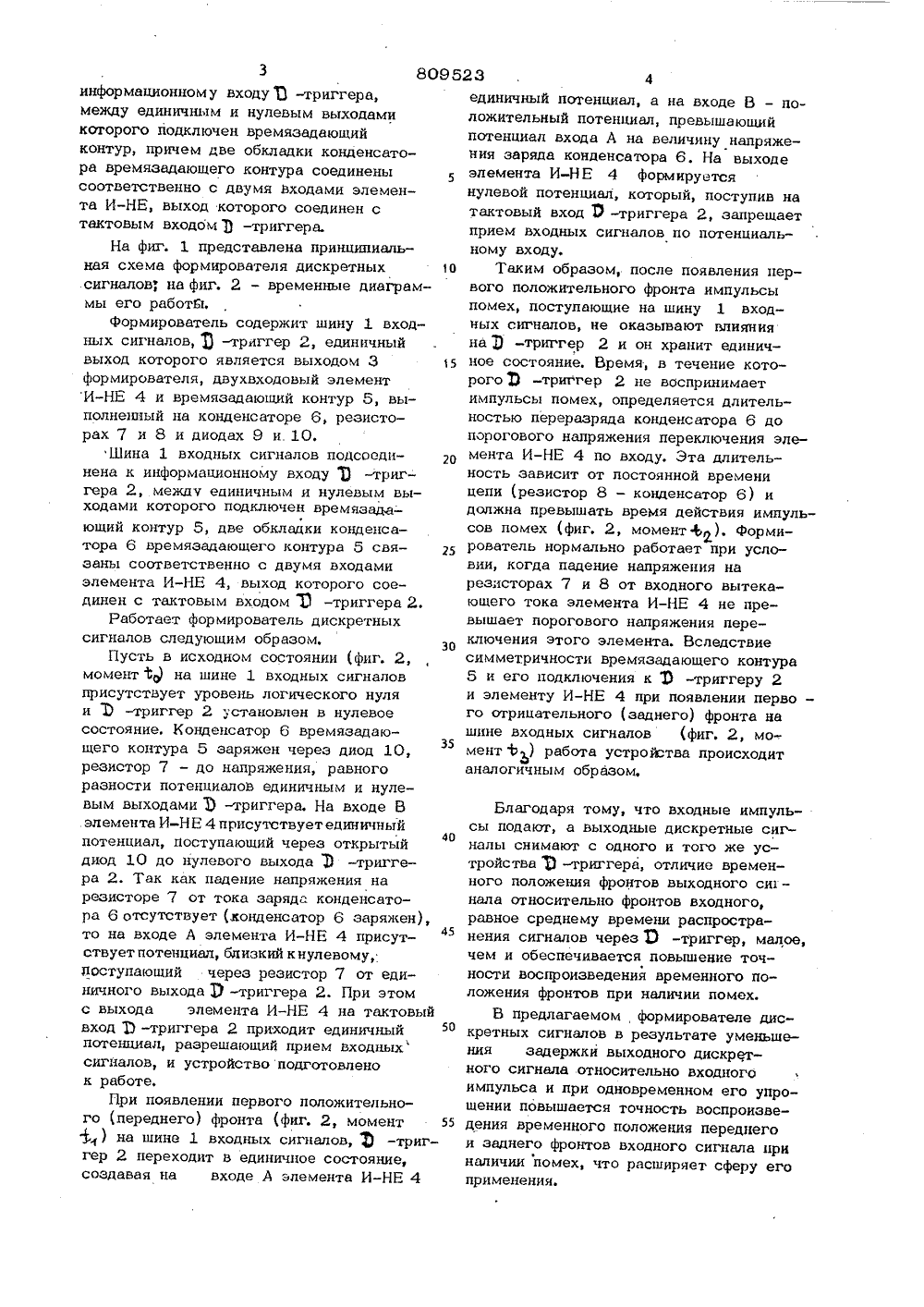

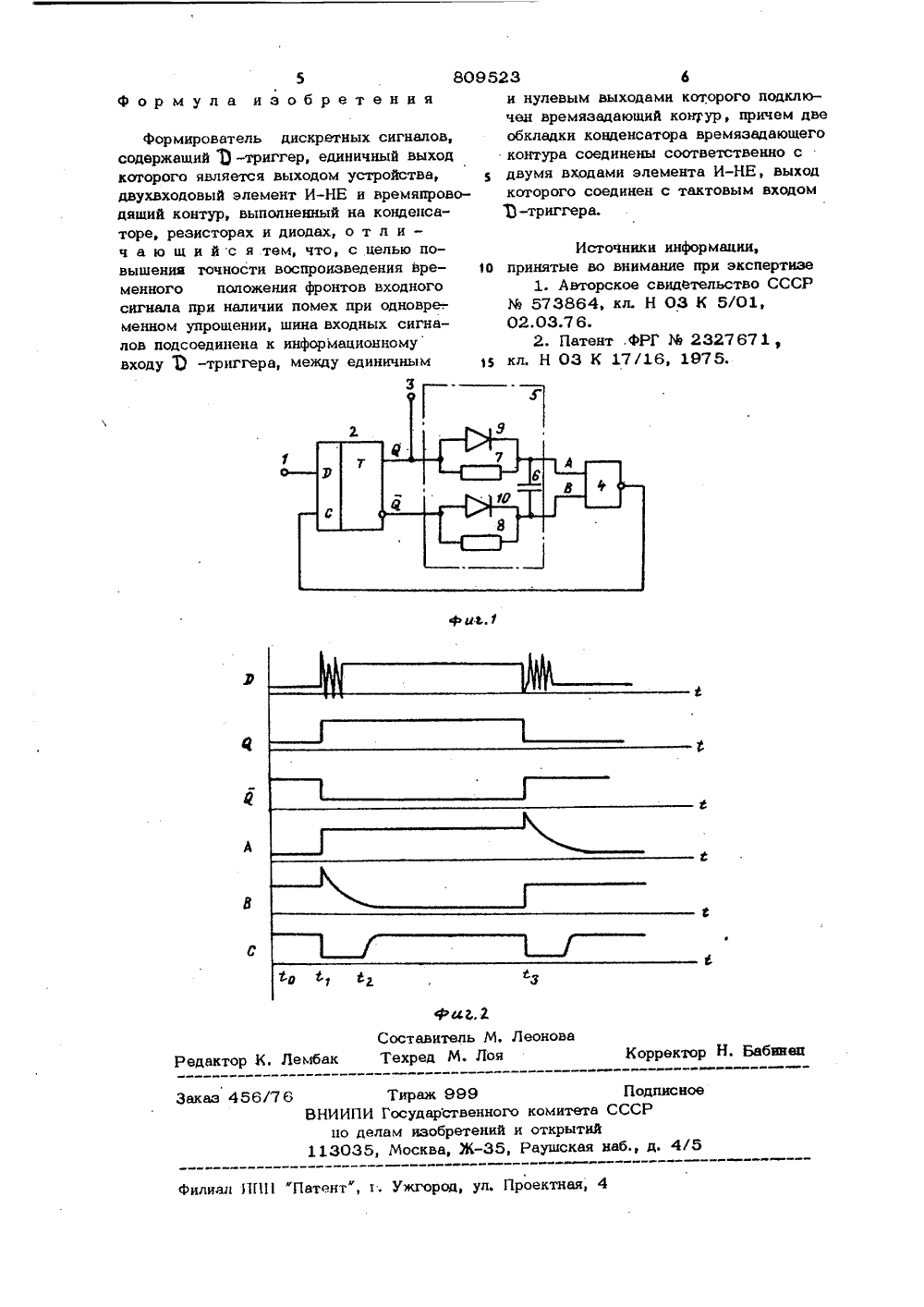

Союз СоветскикСоциалистическиРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 11.03.79 (21) 2734043/18-21с присоединением заявки Лв(51)М. Кл. Н 03 К 5/01 Государстаанный камнтет по делам нзабретеннй н открытнй(72) Авторы изобретения В. И. Колосов и А. И. Бражко БИБЩ:,. Запорожский машиностроительный институт им. В. 3 Г Ч"(54) ФОРМИРОВАТЕЛЬ ДИСКРЕТНЫХ СИГНАЛОВ Изобретение относится к импульснойтехнике и может использоваться для выделения дискретной информации приналичии помех на фронтах импульсов, атакже для устранения влияния дребезгаконтактов на электронные схемы.Известен формирователь, используемыйдля выделения дискретных сигналов приналичии гомех на фронтах импульсов,содержад.,ий два триггера, инвертор,элемент задержки и элемент И-НЕ цЯ,10Недостатком известного устройстваявляется то, что точность воспроизведения временного положения фронтоввходного сигналасохраняется только вслучаевозникновения помех на заднем фронте15импульса,Наиболее близким техническим решением к предлагаемому является устройство подавления импульсов помех, которое содержит триггер, одновибратор,инвертор, логические элементы И,И-ИЛИ и формирует на выходе дискретный сигнал при наличии помех на передних и задних фронтах входного сигнала 2.Однако .выходной дискретный сигнал формируется смещенным относительно входного сигнала на время действия помех на фронтах, из-за чего на выходе устройства нарушается точность воспроизведения временного положения фронтов входного сигнала. Кроме этого, известная схема подавления импульсов помех сложна.Цель изобретения - повышение точности вопроизведения временного положения фронтов входного сигнала при наличии помех при одновременном упрощении устройства.Поставленная цель достигается тем; что в формирователь дискретных сигналов, содержащий 2 -триггер, единичный выход которого является выходом устройства, двухвходовый элемент И-НЕ и времяпроводящий контур, выполненный на конденсаторе, резисторах и диодах, шина входных сигналов подсоединена к809523 4единичный потенциал, а на входе В - положительный потенциал, превышающийпотенциал входа А на величину напряжения заряда конденсатора 6. На выходеэлемента И-НЕ 4 формируетсянулевой потенциал, который, поступив натактовый вход 0 -триггера 2, запрещаетприем входных сигналов по потенциальному входу.10 Таким образом, после появления первого положительного фронта импульсыпомех, поступающие на шину 1 входных сигналов, не оказывают влиянияна 3 -триггер 2 и он хранит единичное состояние, Время в течение которого 3 -триггер 2 не воспринимаетимпульсы помех, определяется длительностью переразряда конденсатора 6 допорогового напряжения переключения элемента И-НЕ 4 по входу. Эта длительность зависит от постоянной временицепи (резистор 8 - конденсатор 6 ) идолжна превышать время действия имнульсов помех (фиг, 2, момент+). формирователь нормально работает при условии, когда падение напряжения нарезисторах 7 и 8 от входного вытекающего тока элемента И-НЕ 4 не превышает порогового напряжения переключения этого элемента. Вследствиесимметричности времязадающего контура5 и его подключения к 3 -триггеру 2и элементу И-НЕ 4 при появлении перво -го отрицательного (заднего) фронта нашине входных сигналов (фиг. 2, мо 35мент Ь) работа устройства происходитаналогичным образом. информационному входу 13 -триггера,между единичным и нулевым выходамикоторого подключен времязадающийконтур, причем две обкладки конденсатора времязадающего контура соединенысоответственно с двумя входами элемента И - НЕ, выход которого соединен стактовым входом ) - триггера.На фиг. 1 представлена принципиальная схема формирователя дискретныхсигналов; на фиг. 2 - временные диаграммы его работй,формирователь содержит шину 1 входных сигналов, Я -триггер 2, единичныйвыход которого является выходом 3формирователя, двухвходовый элементИ-НЕ 4 и времязадающий контур 5, выполненный на конденсаторе 6 резисторах 7 и 8 и диодах 9 и. 10.Шина 1 входных сигналов подсоединена к информационному входу Ц -триггера 2, между единичным и нулевым выходами которого подключен времяэада-ющий контур 5, две обкладки конденса -тора 6 времязадвющего контура 5 свя -заны соответственно с двумя входамиэлемента И-НЕ 4, выход которого соединен с тактовым входом О - триггера 2Работает формирователь дискретныхсигналов следующим образом.Пусть в исходном состоянии (фиг. 2,момент 1 на шине 1 входных сигналовприсутствует уровень логического нуляи 2 -триггер 2 установлен в нулевоесостояние. Конденсатор 6 времязадающего контура 5 заряжен через диод 10,резистор 7 - до напряжения, равногоразности потенциалов единичным и нулевым выходами 3 -триггера. На входе В.элемента И-НЕ 4 присутствуетединичный40потенциал, поступающий через открытыйдиод 10 до нулевого выхода 3 - триггера 2. Так как падение напряжения нарезисторе 7 от тока заряда конденсатора 6 отсутствует (.конденсвтор 6 заряжен),то на входе А элемента И-НЕ 4 присут 45ствует потенциал, близкий к нулевому,поступающий через резистор 7 от единичного выхода Э -триггера 2. При этомс выхода элемента И-НЕ 4 на тактовыйвход 2 -триггера 2 приходит единичныйпотенциал, разрешающий прием входныхсигналов, и устройство подготовленок работе.При появлении первого положительного (переднего) фронта (фиг. 2, момент 55) на шине 1 входных сигналов, ф в триггер 2 переходит в единичное состояние,создавая на входе А элемента И-НЕ 4 Благодаря тому, что входные импульсы подают, а выходные дискретные сигналы снимают с одного и того же устройства "Ц -триггера, отличие временного положения фронтов выходного си 1 - нвла относительно фронтов входного, равное среднему времени распространения сигналов через О -триггер, малое, чем и обеспечивается повышение точности воспроизведения временного положения фронтов при наличии помех.В предлагаемом, формирователе дискретных сигналов в результате уменьшения задержки выходного дискретного сигнала относительно входного импульса и при одновременном его упрощении повышается точность воспроизведения временного положения переднего и заднего фронтов входного сигнала цри наличии помех, что расширяет сферу его примененияЗаказ 456/76 Тираж 999 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 ф ормирователь дискретных сигналов,содержащий Ц -триггер, единичный выход которого является выходом устройства, двухвходовый элемент И-НЕ и времяпроводящий контур, выполненный на конденсаторе, резисторах и диодах, о т л и - ч а ю щ и й с я тем, что, с целью повышения точности воспроизведения временного положения фронтов входного сигнала при наличии помех при одновре-. менном упрощении, шина входных сигналов подсоединена к информационному входу О -триггера, между единичным и нулевым выходами которого подключен времязадающий контур, причем две обкладки конденсатора времязадающего контура соединены соответственно с двумя входами элемента И-НЕ, выход которого соединен с тактовым входом ц -триггера. Источники информации,30 принятые во внимание при экспертизе1. Авторское свидетельство СССР

Смотреть

Заявка

2734043, 11.03.1979

ЗАПОРОЖСКИЙ МАШИНОСТРОИТЕЛЬНЫЙИНСТИТУТ ИМ. B. Я. ЧУБАРЯ

КОЛОСОВ ВАЛЕРИЙ ИВАНОВИЧ, БРАЖКО АНАТОЛИЙ ИВАНОВИЧ

МПК / Метки

МПК: H03K 5/01

Метки: дискретных, сигналов, формирователь

Опубликовано: 28.02.1981
