Номер патента: 1117644

Опубликовано: 07.10.1984

Авторы: Круусе, Линдвере, Пихлау

МПК: G05D 29/00, G11B 27/36

Метки: аппаратуры, звуковоспроизводящей, измерительная, параметров, цифровая

...полученных данных, обеспечивается автоматическое измерение параметров аппаратуры по заранее заданной программе. Тем самым ускоряется процесс контроля параметров аппаратуры.На фиг. 1 представлена функциональная схема предлагаемой измерительной системы; на фиг. 2 и 3 - то же, варианты выполнения: на фиг. 4 - одна из возможных программ расчета параметров звуковоспроизводящей аппаратуры (включая определение неравномерности амплитудно-частотной характеристики тракта, детонации, параметров лентопротяжного механизма к т.п.);Система содержит (фиг. 1-3) последовательно соединенные первый коммутатор 1, измерительный блок 2, блок 3 аналого-цифрового преобразования, а также блок 4 памяти, регистрирующее устройство 5, формирователь 6 импульсов,...

Номер патента: 1095375

Опубликовано: 30.05.1984

Автор: Пихлау

МПК: H03K 5/12

Метки: задержанных, импульсов, формирователь

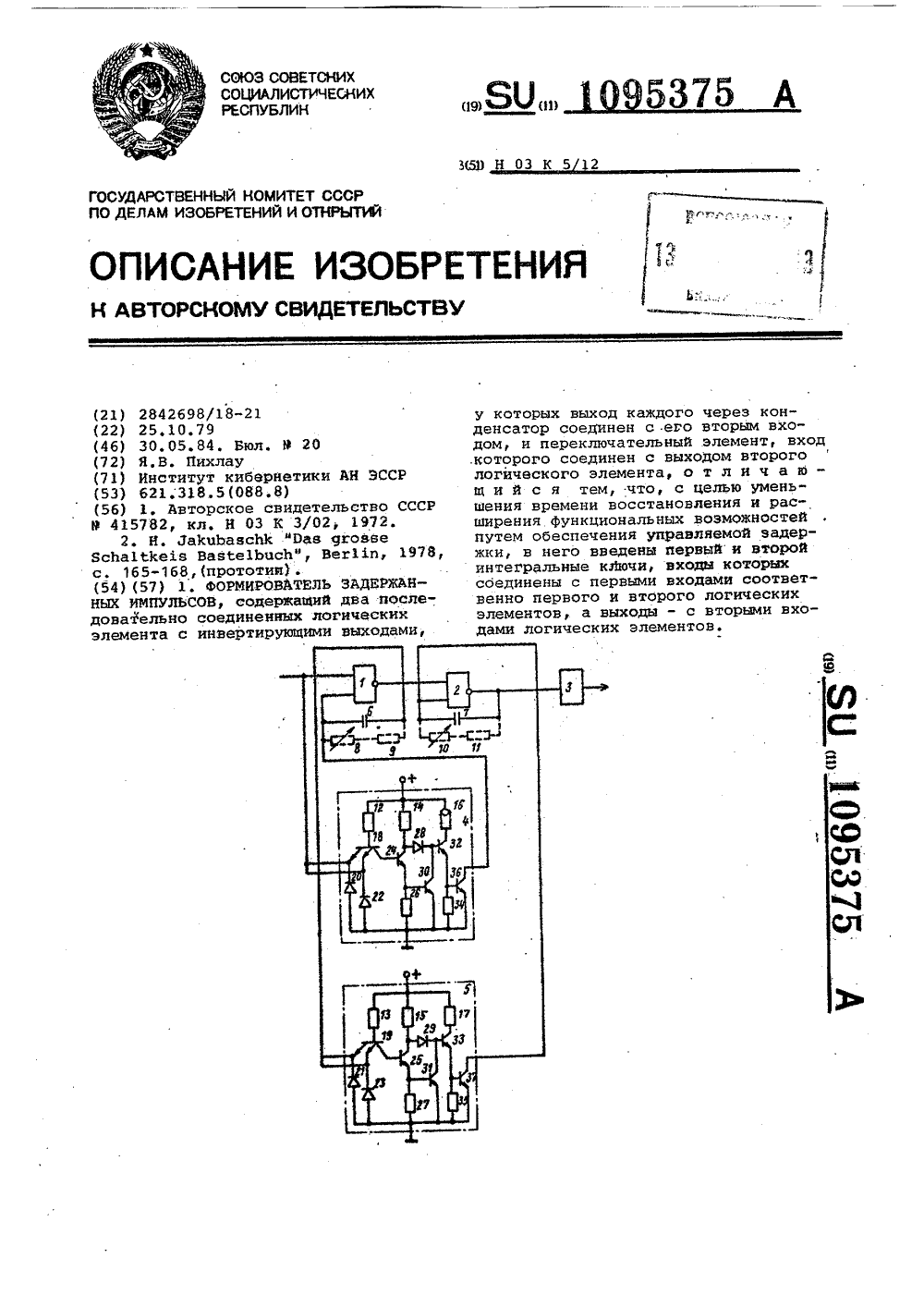

...18 и 19, входные защитные диоды 20-23, транзисторы 24 и 25, резисторы 26 и 27, диоды 28 и 29, транзисторы 30-33, резисторы 34 и 35, выходные транзисторы 36 и 37 с открытым коллектором.ПЕрвый вход логического элемента 1 соединен с эмиттером входного транзистора 18 ключа. 4, второй вход логического элемента 1 - с откры" тым коллектором транзистора Зб ключа 4, а выход логического элемента 1- с эмиттером транзистора 19 ключа 5 и с первым входом логического элемента 2. Второй вход логического элемента 2 подключен к открытому коллектору транзистора 37 ключа 5, а выход логического элемента 2 - к входу переключательиого элемента 3.1095375 Составитель С.АгеевТехред О.Иеце Корректор Н.Лазарева Редактор А.Долинич Заказ 3621/41 Тираж 862...

Номер патента: 809503

Опубликовано: 28.02.1981

Автор: Пихлау

МПК: H03K 3/284

Метки: одновибратор

...и времязадающий конденсатор 4, ключ 5, шины 6-8, логический элемент И-НЕ 9, ключ 10, конденсатор 11 и шины 12 и 13. Первый вход логического элемента 9 соединен с шиной 13, на которую подаются им пульсы повторного запуска одновибратора и второй вход - с выходом элемента 3. Выход элемента 9 подключен к входу ключа 5, который выполнен в виде микросхемы с открытым коллектор ным выходом. Второй ключ 10, выпол - ненный также на микросхеме с открытым коллекторным выходом, связан по управляющему входу с шиной 12, на которую подаются импульсы сброса одновибра- д тора, и по выходу - с точкой соединения времязадающего конденсатора 4 с выходом элемента 1 и с входом элемента 2.Одновибратор работает следующим образом.Если во время формирования...

Номер патента: 404130

Опубликовано: 01.01.1973

Автор: Пихлау

МПК: G11C 11/14

Метки: записи, информации, магнитном, накопителе, считывания, тонкоплеиочпом

...доменных границ анизотропной ТМП, обладающей дисперсией намагниченности. Поэтому длительность записи - десятки микросекунд.Цель изобретения - сократить длительность записи и упростить считывание.Это достигается тем, что запись осуществляют магнитным полем, действующим вдоль среднего трудного направления намагничивания пленки, а считывание - полем, действующим вдоль среднего легкого направления намагничивания пленки.Осуществление способа стало возможным благодаря последним успехам в исследовании волнообразной тонкой структуры (т. п. ряби) намагниченности в ТМП и освоению технологии изготовления цилиндрических ТМП. 1-1 а чертеже приведена схема устройства,реализующего предлагаемый способ.Проволока, покрытая ТМП 1,...

Номер патента: 387433

Опубликовано: 01.01.1973

Автор: Пихлау

МПК: G11C 15/00

Метки: ассоциативного, накопителя, опроса

...время опроса накопителя.На фиг. 1 изображен один разряд ассоциативной памяти, построенной на основе предлагаемого способа; на фиг. 2 - временная диаграмма импульсов опроса.Для хранения информации одного разряда используются запоминающие элементы 1 и 2 магнитной пленки, которые охвачены разрядными проводниками 3 и 4. Стрелками на фиг. 1 показаны условные направления намагниченности при храпении 1 и О. При опросе единицей сначала подается импульс тока 1 рь а затем импульс тока 1 ра, причем передний фронт импульса тока 1 ра совпадает во времени с задним фронтом импульса тока Ур, (см. фиг. 2). Поскольку во время переднего и заднего фронта импульсов опроса выходные сигналы имеют противополохкную полярность, то в момент стробирования...

Номер патента: 344505

Опубликовано: 01.01.1972

Автор: Пихлау

МПК: G11C 15/02

Метки: 344505

...покрытием подклформирователям опроса, а проводположенные вокруг проволок с мночным покрытием, подсоединеныизвлечения ответа. На фиг. 1 представлена блок-схемаиз вариантов предлагаемого АЗУ, прченного для хранения трех двухразрядсел, на фиг. 2 схематически показразряд АЗУ, на фиг. 3 - временная дма токов записи и опроса АЗУ.АЗУ выполнено на проволоках 1топленочным покрытием, имеющианизотропию, вокруг которых рпроводники 2. Проволоки с мап 0 При записи адресный ток 1, не ограниченсверху, благодаря чему уменьшены требования к магнитной пленке. Кроме того, если в известном АЗУ на проволоках с магнитопленочным покрытием запись выполняется 5 за два такта, то в предлагаемом устройстветребуется только один такт записи.Для нормальной...
