Букшпун
Устройство для перемещения и накопления штучных грузов
Номер патента: 1442481
Опубликовано: 07.12.1988
Авторы: Букшпун, Глозман
МПК: B65G 47/69
Метки: грузов, накопления, перемещения, штучных
...и кулачки 34, установленные на цепных . контурах 5 - 7, начинают движение в сторону позиции 44. При этом кулач ки 34, установленные на цепных контурах 5 и 7, поднимаясь по наклонному участку 30 направляющей 29, поднимают тару 43 за переднюю лыжу (фиг,З), а кулачок 34, установленный на цепном контуре 6, - за заднюю, и поднимают ее над приводным роль- гангом (фиг.4). Продолжая движение, кулачки 34 переносят тару 43 в позицию 44, а потом, опускаясь по второ му наклонному участку 30 направляющей 29, опускают тару 43, ставят ее на раму 36 и, продолжая движение, останавливаются на датчике 41 (исходная позиция, фиг.8.1 ). 45 Кулачки 34, установленные на цепных контурах 8 - О, начинают движение одновременно с кулачками 34 цепных контуров 5 - 7...
Двухшарнирная цепь
Номер патента: 540086
Опубликовано: 25.12.1976
Авторы: Букшпун, Марголин
МПК: F16G 13/18
Метки: двухшарнирная, цепь
...взаимоперпендикулярные сдвинутыеЗО относительно дрчг друга отверстия с установны тощим об фиг. 1 изображенг. 2 дан, разрездана одна из осг. 4 - другая осхша,рнирпая цепсо взаимно перпцилппдрпческ вц, и 5, па которые а предлагаемая по А - А на фиг. ей предлагаемой ь предлагаемой цсостоит из кре ендикулярными сд отверстиями 2 и надеваются тяцепь;1; на цепи; епи, стови- вину 3 для говые на ф фиг, на ф ы 1 тым осей Изобретение относится к остроению, а именно к облстроения.Известна двухшарнирная цепь 11, содержащая соединенные между собой пластинами крестовины, имеющие взаимо перпендикулярные сдвинутые относительно друг друга отверстия с установленными в пих взаимодействующими между собой осями, каждая из которых выполнена с лыской...
Устройство компенсации временной нестабильности тиристорно магнитного модулятора
Номер патента: 507924
Опубликовано: 25.03.1976
Авторы: Букшпун, Постолов, Семыкин
МПК: H03K 7/02
Метки: временной, компенсации, магнитного, модулятора, нестабильности, тиристорно
...дискрими -натора 6 постоянна для всех выходов дискриминатора и равна (И+ 1), Вход регулируемой задержки 1 соединен с синхронизирующим устройством 13, а выход тиристорномагнитного модулятора 5 - с нагрузкой14,Устройство работает следующим образом./Рассмотрим работу устройства при Ю = 3,Если в момент включения устройствадестабилизирующие факторы, влияющие наизменение временной задержки в тиристорномагнитном модуляторе 5 отсутствуют, тоимпульс с синхронизирующего устройства1 3 проходит по цепи: синхронизируюшее, устройство 13 - выход 3 в регулируемойзадержке 1 - вход запуска тиристорномагнитного модулятора 5, Выработанныйво временном дискриминаторе сигнал выделяется только с выхода 8 и по цепи выход 8 - дискретный вход 11...

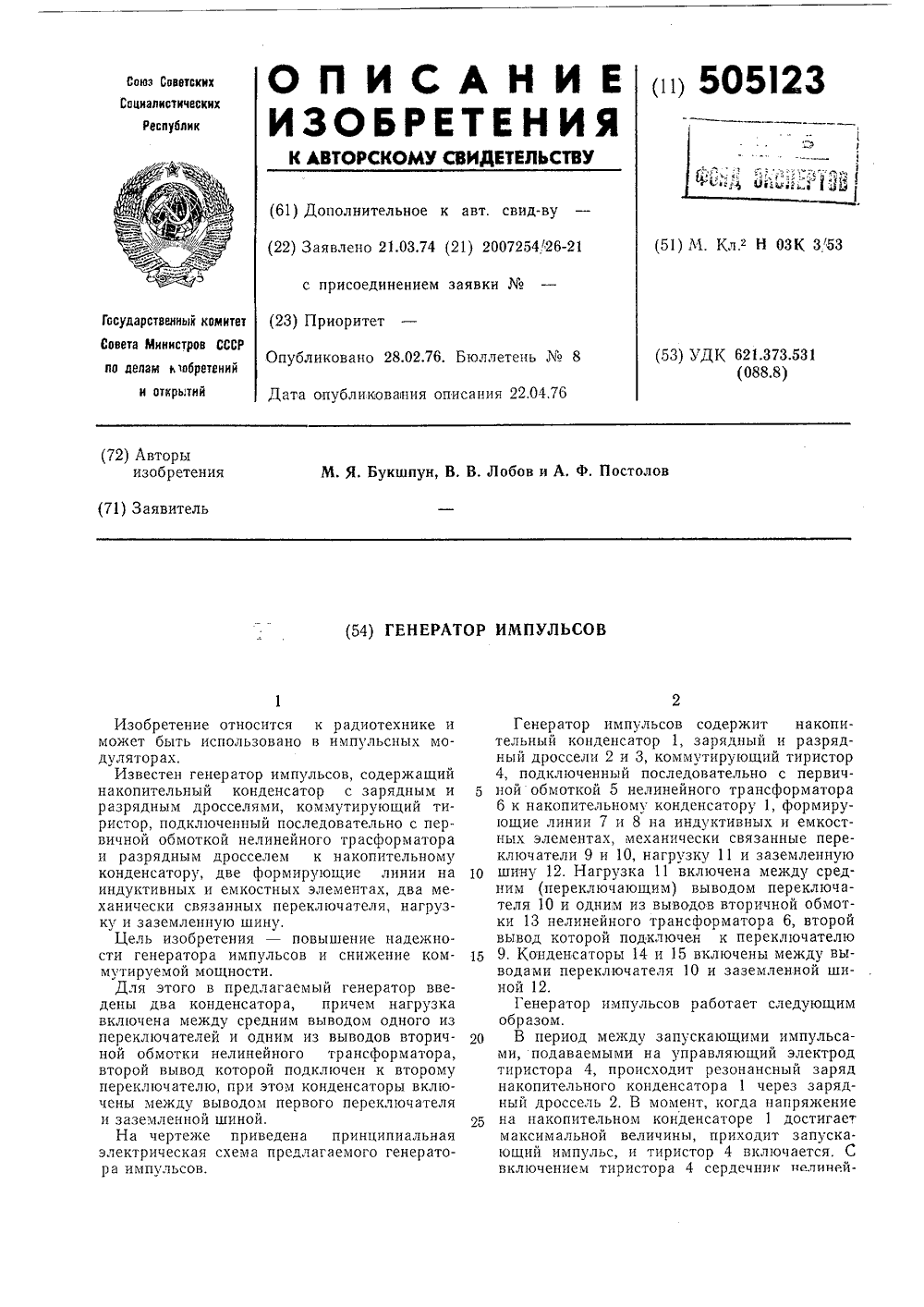

Генератор импульсов
Номер патента: 505123
Опубликовано: 28.02.1976
Авторы: Букшпун, Лобов, Постолов
МПК: H03K 3/53
...переключатели 9 и 10, нагрузку 11 и заземленную 0 шину 12. Нагрузка 11 включена между средним (переключающим) выводом переключателя 10 и одним из выводов вторичной обмотки 13 нелинейного трансформатора 6, второй вывод которой подключен к переключателю 9. Конденсаторы 14 и 15 включены между выводами переключателя 10 и заземленной шиной 12.Генератор импульсов работает следующимобразом.0 В период между запускающими импульсами, подаваемыми на управляющий электрод тиристора 4, происходит резонансный заряд накопительного конденсатора 1 через зарядный дроссель 2. В момент, когда напряжение на накопительном конденсаторе 1 достигает максимальной величины, приходит запускающий импульс, и тиристор 4 включается, С включением тиристора 4 сердечник...
Ессою. эная нш1: д. тхшч»п
Номер патента: 362433
Опубликовано: 01.01.1973
Авторы: Букшпун, Макогон, Постолов, Степанов
Метки: ессою, нш1, тхшч»п, эная
...состоянии, его реактивное сопротивление велико, и ца выходе устройства (фиг. 1, в) импульс отсутствует.По мере нарастания напряжения ца входе устройства ицтеграл цапряжецця на дросселе 1 растет ц достигает величины, необходимой для насыщения. В момент, когда дроссель 1 насыщается, 1 фиг. 1, г) выделяется импульс, крутизна переднего фронта которого определяется цасыщецной ицдуктивцостью дросселя 1,зом, конденсатор 3 разряжается через резистор 4 в период между импульсами,При воздействии на модулятор различных дестабилизирующих факторов (изменение температуры и входных питающих напряжений) вследствие изменения момента насыщения дросселя магнитного модулятора изменяется форма импульса звена сжатия магнитного модулятора, что приводит к...
Магнитный импульсный модулятор
Номер патента: 336791
Опубликовано: 01.01.1972
Авторы: Букшпун, Бураков, Макогон, Степанов, Цвет
МПК: H03K 7/00
Метки: импульсный, магнитный, модулятор
...длительности, включающую звенья сжатия, состоящие из трансформатора 11, конденсаторов 12, 18 и 14 и дросселя 15 насыщения, соответственно, с обмоткой подмапничивания 1 б, соединенной через цепь развязки 17, 18 и переключатель 19 с источником питания, и выходной импульсный трансформатор 20.Принцип работы модулятора состоит в следующем.При введении тока подмагничиваиия в дроссель 15 в его сердечнике появляется магнитный поток, направленный против потока, вызванного действием импульса в первичной обмотке выходного импульсного трансформатора 20, и препятствующий заряду конденсатора 14, Это позволяет устранять влияние отключенной второй цепи формирования юипульсов меньшей длителыностн н а включенную первую цепь формирования импульсов большей...
Кодовый магнитный импульсный модулятор
Номер патента: 336774
Опубликовано: 01.01.1972
Автор: Букшпун
МПК: H03K 7/02
Метки: импульсный, кодовый, магнитный, модулятор
...от и ду дополнительным отводом пер ки импульсного трансформатор шиной устройства включена це щая из последовательно соеди нейного дросселя 8 с обмоткой вапия и конденсатора 10. Цепи сжатия импульсов предназначены для уменьшения длительности выходного импульса до заданной величины Трансформатор 7 служит для получения импульсов необходимой амплитуды на нагрузке 11. На обмотку 9 дросселя 8 подается подмагничпвание, насыщающее сердечник в направлении, при ко. тором обеспечивается малое сопротивление цепи заряда конденсатора 10. Прп формировании рабочего импульса на первичной обмотке трансформатора 7 выдсляется импульсное напряжение определенной амплитуды и длительности. Часть этого напряжения снимается с отвода трансформатора 7 и...
Магнитный импульсный модулятор
Номер патента: 315281
Опубликовано: 01.01.1971
Автор: Букшпун
Метки: импульсный, магнитный, модулятор
...и величина напряжения на вторичной обмоткетрансформатора 4 возрастает. Когда напряжение до стигает величины, при которой трансформатор31 Ы 8 Предмет изобретения аРВРри цооу Составитель Н. Герасимова скреп 3, Н, Тараненко К ректор Н. Рождественская ловская Редактор каз 3030712 Изд.1270 Тираж 473 Подписно.1 ИИПИ Комитета по делам изовретспии и открытий при Совете Мшшстров ССС 1Москва, К, Раушская паб., д. 4,5 Типография, пр, Саиуно 4 насыщается, начинается разряд конденсатора 5.При формировании импульсов малой длительности конденсатор 5 разряжается через ненасыщенный нелинейный трансформатор 8, 5 обеспечивая заряд конденсатора 9 через часть первичной обмотки выходного импульсного трансформатора 18 и насыщенный нелинейный дроссель 10....
Преобразователь временных интервалов в постоянное напряжение
Номер патента: 297124
Опубликовано: 01.01.1971
Авторы: Букшпун, Постолов
МПК: H03M 1/82
Метки: временных, интервалов, напряжение, постоянное
...постоянной времени, определяемой сопротивлением открытого динис- тора Д и вентиля Д 2. При этом потенциал на 15 конденсаторе С 1 и соответственно на анодевентиля Д, быстро падает до нулевого значе.ния. Благодаря тому, что напряжение на конденсаторе С, и, следовательно, на катоде вентиля Дз,выше потенциала на конденсаторе С 2, 20 диод Дз запирается и конденсатор С 2, медленно с большой лостоянной времени разряжается через нагрузочное плечо Рз. После окончания действия запускающего импульса начинается заряд конденсатора Сь25 Таким образом, в промежутках между импульсами происходят одновременно два процесса: заряда конденсатора С, и заряда конденсатора С 2. Если к моменту поступления следующего запускающего импульса напря жения на...
Мультивибратор на тиристорах
Номер патента: 297118
Опубликовано: 01.01.1971
Авторы: Букшпун, Макогон
МПК: H03K 3/335
Метки: мультивибратор, тиристорах
...к управляющему электроду тиристора 3. Тиристор зашунтирован конденсатором 8, а управляющийпереход его - резистором 9.Плечо 2 вьуполнено аналогично плечу 1 исодержит тиристор 10, резисторы 11 - 14, диод15, конденсатор 16.К общей точке соединения тиристора 3 ирезистора 4 в плече 1 и общей точке соединения тиристора 10 и резистора 11 в плече 2подключен конденсатор 17,После включения питающего напряженияначинается заряд конденсаторов 8 и 16 черезрезисторы 4 и 11 соответственно. Диод 7 будет заперт обратным напряжением до тех пор,пока напряжение на конденсаторе 8 пе станетравным падению напряжения на резисторе 6.Аналогично диод 15 будет заперт падениемнапряжения на резисторе 13.Пусть падение напряжения на резисторе бменьше, падения...
Газовая горелка
Номер патента: 113721
Опубликовано: 01.01.1958
Автор: Букшпун
МПК: F23D 14/08
...газобаллонных установок,Факел горящего газа направляется на кучу 5 щебня, от боковых сторон которой отражаются тепловые лучи 6, направленные в сторону цитоусовых.Горелка заключает в себе последовательно соединенные: форсунку 7 для вдувания газа, смеситель 8 газа с воздухом и цилиндрическую нау 9. Для крепления горелки к чатому кронштейну 1 применена накидная гайка 10, навинчиваемая на конец форсунки 7, изготовленной из латуни и снабженной осевым каналом 11 диаметром 0,8 - 1 мм.- 2 -Мо 113721 фиг. й Для подачи воздуха в смеси- тель 8 применена резьбовая втулка 12 с отверстиями 13, окруженная концентрически установленным к ней колпаком 14, притянутым к заплечику 15 форсунки втулкой 12 Наличие у горелки резьбовой втулки 12 с...
