Формирователь импульсов

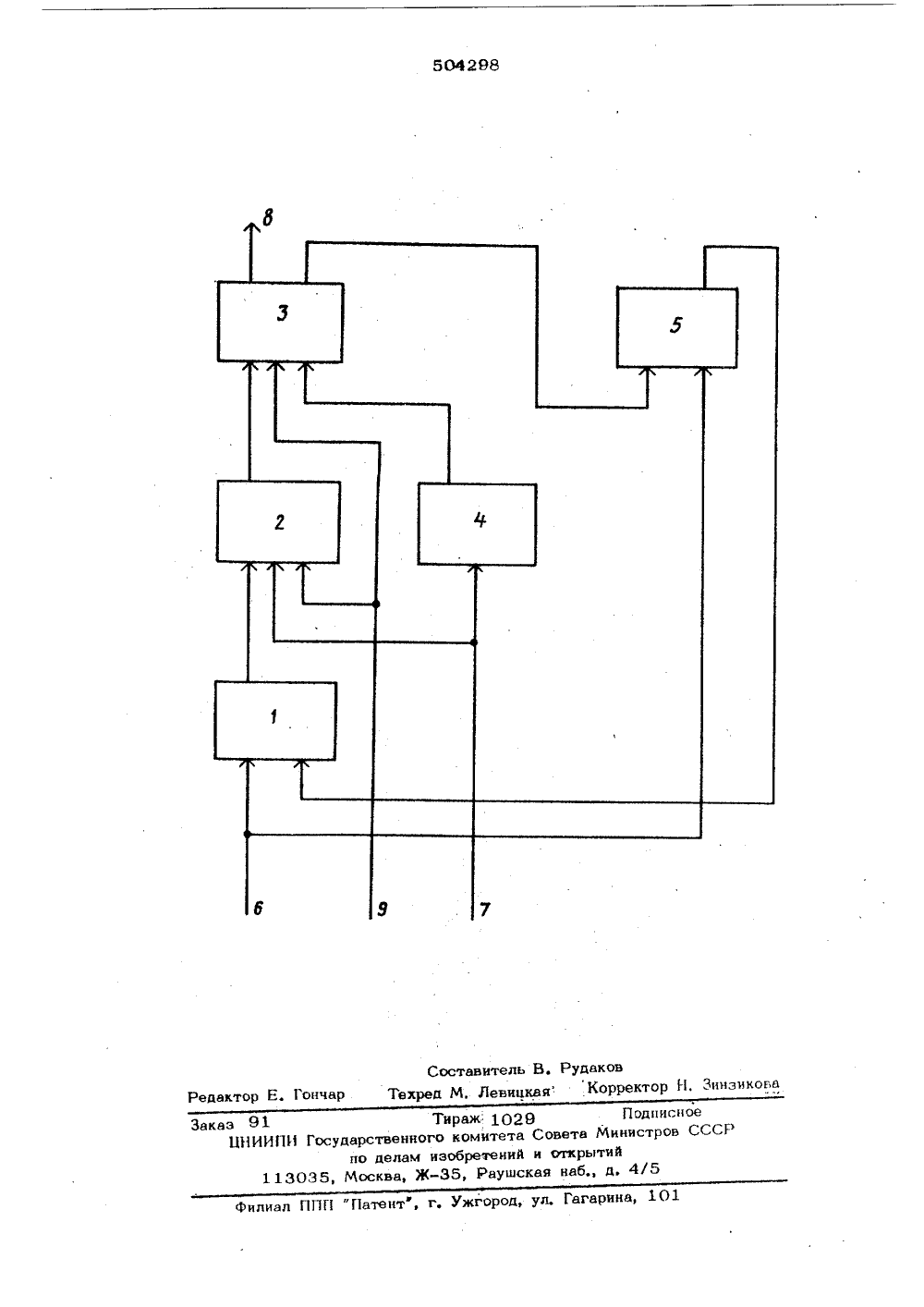

ОПИСАНИЕ асеевИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СЮИДИВДЬСТ(51) М. Кл,Н 03 К 5 явеновударатвенныа квинтетйвавта Минивтрав СССРнв делам изобретенийн открытий(54) ФОРМР 1 РОВАП ет ус ыть использовано, напр .ойствах вычислительнь нике ц мво входцьцин. звестец фоащий:триг рмирователь импульсов гер,; элемент Ипер подключен к входной ш вый ине,держ вход которого ент ЦЕ, актовых вход которого соединен с шим ой т пульсов В известном формирователе выходные импульсы являются управляемымц по длительности, Однако длительность формируемых импульсов не равна периоду работы тактового генератора, что усложняет в отдельных случаях цх синхронизацию.Бель изобретения - получение из несицхронизированцой последовательности сигналов синхронизированной последовательности импульсов, длительность которых равна периоду работы тактового генератора, что позволяет расширить область применения формирователя.Достигается это тем, что формирователь содержит дополнительные трцттеры один вход первого допогнштельцого триггера цод 1 зобретение относится к импульсной т х- ключен к выходу элементы "1", другой - кр, входу элемента фИЕф вь 1 ход - к одному вхоа- ду второго дополнительного т 1 ц 11 т е 1, другой вход которого соединен с выходом эле,мента "НЕ", а второй - с первым входомтриггера, второй вход которого цодктночен,к входной шине, а выход - ко второму вхо,ду элемента Р 1,На чертеже изображена схема формцро 10 вателя импульсов,Формирователь импульсов содержит элемент И" 1, два дополццтельцых триггеры 2и 3, элемент "НЕ" 4 ц триггер 5.Первый вход элемента "11" 1 ц второц16 вход триггера 5 подключецы к входцоц шц:не 6, а выход - к одному из входов трцг 4гера 2 другой вход которого ц вход элемента НЕ 4 ссединены с шиной тактовых,импульсов 7, Один вход триггера 3 подклю 20;чен к выходу триггера 2, другой - к выходу элемента "11 Е" 4, первый выход - к первому входу триггера 5, второй выход - квыходной шине 8. Входы установки тригге.ров 2 и 3 в начальное положение соедицеЮ ны с шиной сброса 9,Работает формирователь импульсов следующим образом,В исходное состоянне схема устанавлывается подачей низкого потенциала по шинесброса 9. При этом триггеры 2, 3, 5 устанавливаютсяв нулевое состояние,В случае появления высокого потенциалана шине 6 через элемент "И" 1 сигнал поступает на вход тригоера 2 и по блнжайшему поступившему по шине 7 импульсу с вы- рсоким потенциалом устанавливает триггер 2в единнчное состояние. В следующий моментизменения потенциала на шине 7 на низкийна элементе "НЕ 4 формируется "вйсокийпотенциал, поступающий на вход триггера Э 16и устанавлнвающнй его в состояние единицы, Прн этом на втором выходе триггера 3формируется передний фронт выходного импульса. Низким потенциалом с первого выхода триггера 3 устанавливается в единич- Мное состояние триггер 5, который своимнизким потенциалом на выходе изменяет потенциал на выходе элемента "Иф 1 с высокого на низкий,В следующий момент изменения потен- фпиала на шине 7 с низкого на высокий триггер 2 устанавливается в нулевое состояние,которое перезаписывается на триггер 3 прнследующем изменении потенциала на шине 730 на низкий. Прн этом на втором выходе триггера 3 формируется задний фронт выходного импульса, синхронизированного с тактовой частотой генератора и по длительностиравного периоду следования его импульссв.В этом состоянии формирователь находитсядо изменения потенцяала на шинв 6 на ннзкий. Прн появлении низкого потенциала нашине триггер 5 устанавливается в нулевоесостояниеразрешая прием следующего сигнала. формула изобретенияФормирователь импульсов, содержащий триггер, элемент И, первый вход которого подключен к входной шине, элемент "НЕ", вход которога соединен с шиной тактовых импульсов о т л и ч а ю ш н й с я тем, что, с целью расширения области применения формирователя он содержит дополнительные триггеры, один вход первого дополнительного трнггера подключен к выходу элемента "И, другой - ко входу элемента "НЕ", выход - к одному входу второго дополнйтельного триггера, другой вход которого соединен с выходом элемента "НЕ" а выход - с первым входом триггера, второй вход подключен к входной шине, а выход - кв второму входу элемента "И".504298 Составитель В. Рудаков ончаР Техред М. Левицкая Корректор Н, ЗннзиковаРедакт Зак Филиал ППП "Патент, г. Ужгород, ул. Гагарина,ЦН ИИ ПИ Государс по 113035, МосТираж: 1029енного комитета Совелам изобретений и отка, Ж-Э 5, Раушская н Подписноеа Министров СССрытийбд, 4/5
