Формирователь импульсов

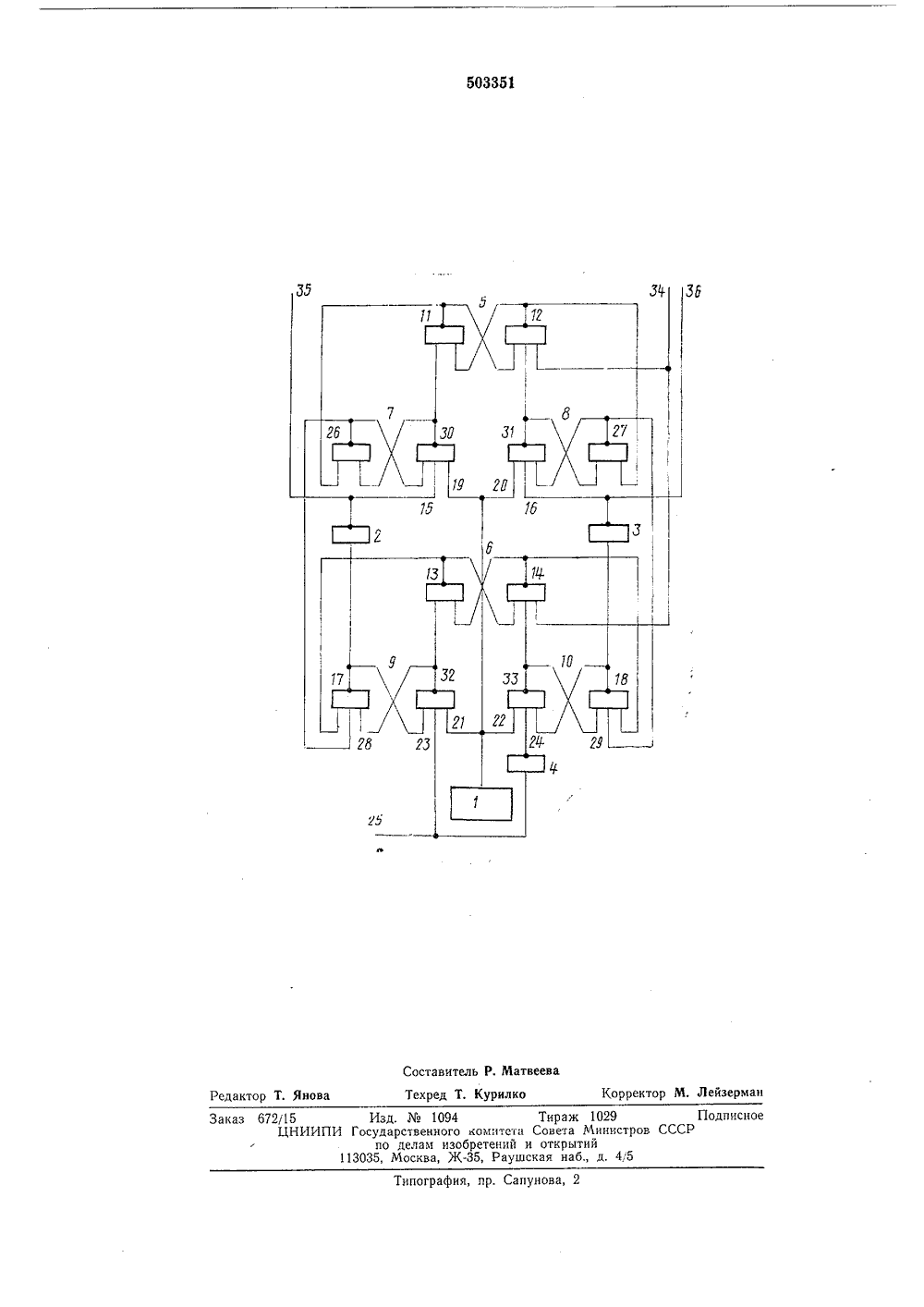

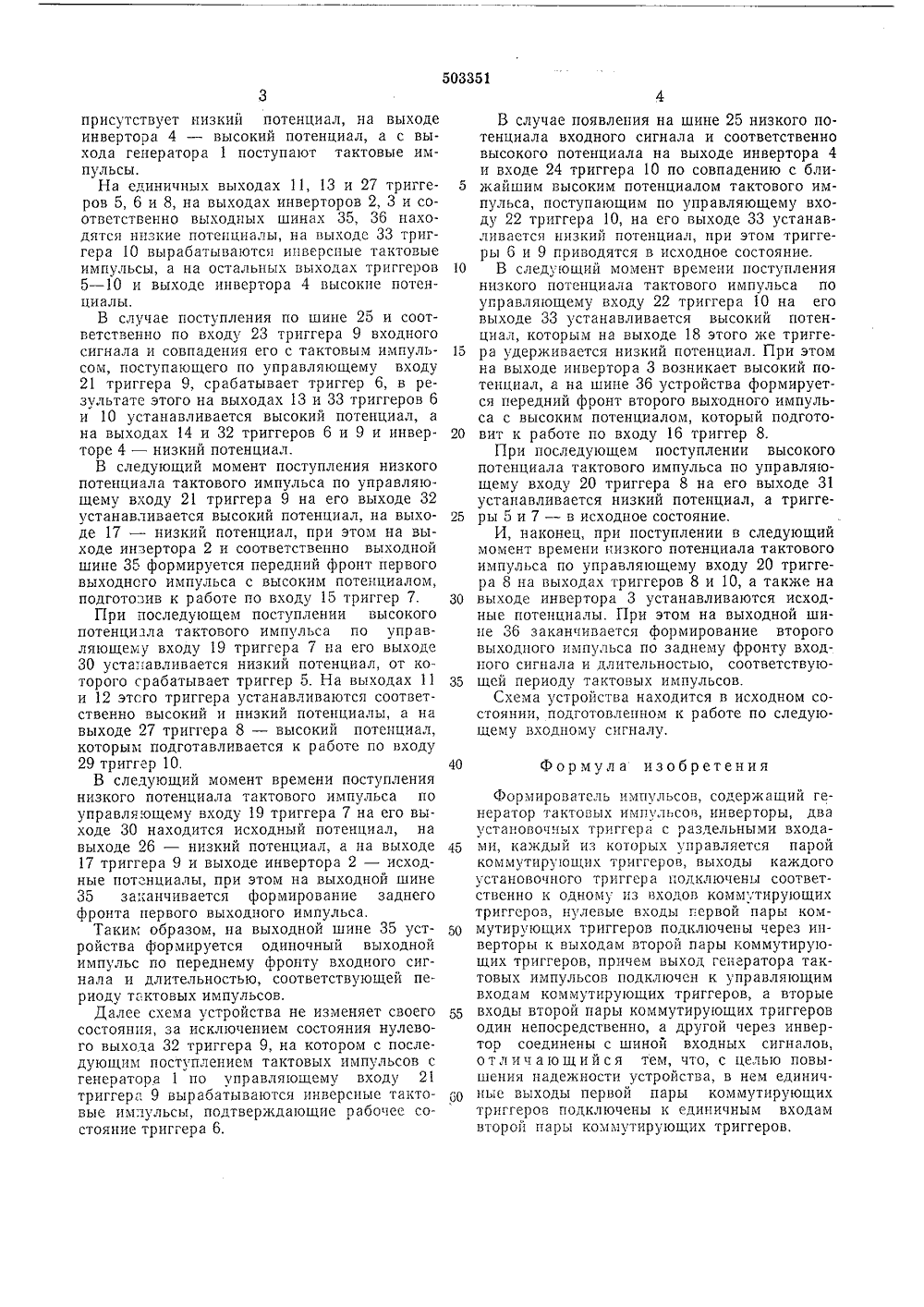

заявки М исоединен Государствениме ксмите Совета Министров СССР(088,8) по дедам иаооретений и открытий(71) Заявитель 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО Изобретение относится к области импульсной техники и может быть использовано в различных устройствах автоматики и вычислительной техники.Известен формирователь импульсов, содержащий генератор тактовых импульсов, инверторы, два установочных триггера с раздельными входами, каждый из которых управляется парой коммутирующих триггеров, выходы каждого установочного триггера подключены соответственно к одному из входов коммутирующих триггеров, нулевые входы первой пары коммутирующих триггеров подключены через инверторы к выходам второй пары коммутирующих триггеров, причем выход генератора тактовых импульсов подключен к управляющим входам коммутирующих триггеров, а вторые входы второй пары коммутирующих триггеров, один непосредственно, а другой через инвертор, соединены с шиной входных сигналов,С целью повышения надежности устройства в предлагаемом формирователе единичные выходы первой пары коммутирующих триггеров подключены к единичным входам второй пары коммутирующих триггеров,На чертеже изображена функциональная схема предлагаемого устройства,Устройство содержит генератор 1 тактовых импульсов, инверторы 2, 3 и 4, два установочных триггера 5 и 6 с раздельными входамп, каждый из которьх управляется парой коммутирующих триггеров 7, 8 и 9, 10, выходы 11, 12 и 13, 14 каждого установочного тригге ра 5 и 6 подключены соответственно к одномуиз входов коммутирующих триггсроз 7, 8 и 9, 10, нулевые входы 15 и 16 первой пары коммутирующих триггеров 7, 8 подключены через инверторы 2 и 3 к выходам 17 и 18 второй 10 пары коммутирующих триггеров 9 и О, причем выход генератора 1 тактовых импульсов подключен к управляющим входам 19, 20 и 21, 22 коммутирующих триггеров 7, 8 и 9, 10, а вторые входы 23 и 24 второй пары комму тирующих триггеров 9 и 10, один непосредственно, а другой через инвертор 4, соединены с шиной 25 входных сигналов, единичные выходы 26 и 27 первой пары коммутирующих триггеров 7 и 8 подключены к единичным входам 20 28 и 29 второй пары коммутирующих триггеров 9 и 10, причем коммутирующис триггеры 7, 8 и 9 и 10 имеют соответственно нулевые выходы 30 - 33. Устройство содержит также шипу 34 установки в исходное состояние п вы ходные шины 35 н 36.Устройство работает следующим образом.В исходное состояние схема устанавливается импульсом низкого потенциала, поступающего по шине 34 установки в исходное состоя ние, при этом на шине 25 входных сигналов5 10 15 20 25 Зо 35 40 45 50 55 00 присутствует низкий потенциал, на выходеинвертора 4 - высокий потенциал, а с выхода генератора 1 поступают тактовые импульсы.На единичных выходах 11, 13 и 27 триггеров 5, 6 и 8, на выходах инверторов 2, 3 и соответственно выходных шинах 35, 36 находятся низкие потенциалы, на выходе 33 триггера 10 вырабатываются ипверсные тактовыеимпульсы, а на остальных выходах триггеров5 - 10 и выходе инвертора 4 высокие потенциалы.В случае поступления по шине 25 и соответственно по входу 23 триггера 9 входногосигнала и совпадения его с тактовым импульсом, поступающего по управляющему входу21 триггера 9, срабатывает триггер 6, в результате этого на выходах 13 и 33 триггеров 6и 10 устанавливается высокий потенциал, ана выходах 14 и 32 триггеров 6 и 9 и инверторе 4 - низкий потенциал.В следующий момент поступления низкогопотенциала тактового импульса по управляющему входу 21 триггера 9 на его выходе 32устанавливается высокий потенциал, на выходе 17 - низкий потенциал, при этом на выходе инвертора 2 и соответственно выходнойшине 35 формируется передний фронт первоговыходного импульса с высоким потенциалом,подготозив к работе по входу 15 триггер 7.При последующем поступлении высокогопотенциала тактового импульса по управляющему входу 19 триггера 7 па его выходе30 устанавливается низкий потенциал, от которого срабатывает триггер 5. На выходах 11и 12 этсго триггера устанавливаются соответственно высокий и низкий потенциалы, а навыходе 27 триггера 8 - высокий потенциал,которым подготавливается к работе по входу29 триггер 10,В следующий момент времени поступлениянизкого потенциала тактового импульса поуправляющему входу 19 триггера 7 на его выходе 30 находится исходный потенциал, навыходе 26 - низкий потенциал, а на выходе17 триггера 9 и выходе инвертора 2 - исходные потенциалы, при этом на выходной шике35 заканчивается формирование заднегофронта первого выходного импульса,Таким образом, на выходной шине 35 устройства формируется одиночный выходнойимпульс по переднему фронту входного сигнала и длительностью, соответствующей периоду тактовых импульсов.Далее схема устройства не изменяет своегосостояния, за исключением состояния нулевого выхода 32 триггера 9, на котором с последующим поступлением тактовых импульсов сгенератора 1 по управляющему входу 21триггера 9 вырабатываются инверсные тактовые импульсы, подтверждающие рабочее состояние триггера 6. В случае появления на шине 25 низкого потенциала входного сигнала и соответственно высокого потенциала на выходе инвертора 4 и входе 24 триггера 10 по совпадению с ближайшим высоким потенциалом тактового импульса, поступающим по управляющему входу 22 триггера 10, на его выходе 33 устанавливается низкий потенциал, при этом триггеры 6 и 9 приводятся в исходное состояние.В следующий момент времени поступления низкого потенциала тактового импульса по управляющему входу 22 триггера 10 на его выходе 33 устанавливается высокий потенциал, которым на выходе 18 этого же триггера удерживается низкий потенциал. При этом на выходе инвертора 3 возникает высокий потенциал, а на шине 36 устройства формируется передний фоонт второго выходного импульса с высоким потенциалом, который подготовит к работе по входу 16 триггер 8,При последующем поступлении высокого потенциала тактового импульса по управляющему входу 20 триггера 8 на его выходе 31 устанавливается низкий потенциал, а триггеры 5 и 7 - в исходное состояние.И, наконец, при поступлении в следующий момент времени низкого потенциала тактового импульса по управляющему входу 20 триггера 8 на выходах триггеров 8 и 10, а также на выходе инвертора 3 устанавливаются исходные потенциалы. При этом на выходной шине 36 заканчивается формирование второго выходного импульса по заднему фронту входного сигнала и длительностью, соответствующей периоду тактовых импульсов.Схема устройства находится в исходном состоянии, подготовленном к работе по следующему входному сигналу. Формула изобретения Формирователь импульсов, содержащий генератор тактовых импульсов, инверторы, два установочных триггера с раздельными входами, каждый из которых управляется парой коммутирующих триггеров, выходы каждого установочного триггера подключены соответственно к одному из входов коммутирующих триггеров, нулевые входы гервой пары коммутирующих триггеров подключены через ипверторы к выходам второй пары коммутирующих триггеров, причем выход генератора тактовых импульсов подключен к управляющим входам коммутирующих триггеров, а вторые входы второй пары коммутирующих триггеров один непосредственно, а другой через инвертор соединены с шиной входных сигналов, отличающийся тем, что, с целью повышения надежности устройства, в нем единичные выходы первой пары коммутирующих триггеров подключены к единичным входам второй пары коммутирующих триггеров,503361 оставитель Р. Матвеевехред Т. Курилко дактор Т, Яио ПодписноСССР Тираж 1029Совета Министроткрытийкая наб д. 45 аказ 672/1 пография, пр. Сапуно Изд.1094 ИИПИ Государственного комитета по делам изобретений 113035, Москва, Ж, Рауш
