H03K — Импульсная техника

Номер патента: 139147

Опубликовано: 01.01.1961

Автор: Кораблев

МПК: H03K 23/82

Метки: междукаскадной, пересчетных, связи, устройствах

...счета обуславливается тем, что с каскада неоновой лампочки Л, при ее зажигании снимается импульс с крутым фронтом и с увеличенной амплитудой, ускоряющей развитие разряда в лампах триггера. Увеличение амплитуды импульса происходит в результате использования разности между напряжениями зажигания и горения неоновой лампочки. В последнем упро 1 ценном каскаде роль двухэлектронной не139147оновой лампочки выполняет участок сетка-катод тиратронов последнего триггера, причем усиление импульса не происходит.Неоновые лампочки в схеме могут быть заменены диодами, запертыми со стороны катода напряжением, равным или несколько большим напряжения, падающего при горении ламп на сопротивлениях Я, в цепи катода. Однако при этом скорость счета...

Номер патента: 139480

Опубликовано: 01.01.1961

Авторы: Апасова, Борисенко, Крохин

МПК: H03K 19/16

Метки: феррит-транзисторная, ячейка

...для повышения быстродействия имощности импульса списывания единицы обмотка возбуждеминающего трансформатора включена между эмиттеромтриода и базой основного триода.Принципиальная схема ячейки приведена на чертеже,Запись единицы осуществляется по оомотке 1 запоминающеготрансформатора 2. Импульсы запрета поступают в обмотку т этогоже трансформатора. При этом сигнал запрета списывает единицу изсердечника трансформатора 2 без выдачи сигнала в нагрузку, В момент действия сигнала запрета триод 4 не возбуждается, так кахтриод 5 закрыт. Это позволяет одновременно подавать импульсы запрета на обмотку 3 и импульсы списывания на зажимы б. Подобный режим работы повышает быстродействие устройства. Обмотки 1 и 3 могутбыть выполнены одинаковыми, так...

Номер патента: 140096

Опубликовано: 01.01.1961

Автор: Жовтис

МПК: H03K 3/04

Метки: генератор, релаксационный

...раз больше длительности при общем катодном сопротивлении, что дает возможность генерировать импульсы большой длительности при меньшем значении постоянной времени время- задающей цепи, упрощает схему, повышает стабильность колебаний при изменениях анодного напряжения и позволяет генерировать колебания с большим коэффициентом заполнения, так как увеличение длительности импульсов вследствие замедления разряда конденсатора не вызывает увеличения времени восстановления схемы,В схеме блокинг-генератора с замедлением и линеаризацией разряда конденсатора 7 величину катодного сопротивления 8 выбирают порядка нескольких килоом, что исключает возможность блокинг-процесса, если напряжение на катоде меньше нулевого потенциала.В момент...

Номер патента: 140106

Опубликовано: 01.01.1961

Автор: Нагорный

МПК: H03K 17/60

Метки: ключ, переменного, транзисторах

...этом не проходит на выход эмиттерного повторителя и напряжение, снимаемое с зажимов 7, а следовательно, и напряжение нагрузки на зажимах 8 равно нулю. Если через сопротивление 9 с закимов 10 подключить постоянное отрицательное нагряжение такой величины, чтобы эмиттерный ток триода возрос до определенной величины, то триод откроется и напряжение сигнала поступит на выход эмиттерного повторителя. При этом напряжение сигнала на зажимах 7 У=КоОь где К - коэффициент передачи по напрякению эмиттерного повторителя; с 1, - напряжение, снимаемое с зажимов 11. Напряжение на нагрузке 12 определяется коэффициентом трансформации выходного трансформатора и снимается с его вторичной обмотки 13.Высокоиндуктивная первичная обмочена в эмиттерную цепь...

Номер патента: 140508

Опубликовано: 01.01.1961

Авторы: Зайцев, Сивохо

МПК: B23K 11/25, H03K 21/00

Метки: времени, многопозиционный, регулятор

...ячейки Па собственно регулятора выдержек времени РВ поступает на распределитель Р, представляющий собой также линию задержки выполненную на и замкнутых в14 О 508кольцо магнитных ячейках П" П. П", Импульсы с регулятора выдержек времени РВ поступают на вход генератора тактовых импульсов, запускают его и тактовые импульсы передвигают информацию по кольцу п простых ячеек распределителя, С каждого звена этого кольца информация поступает в соответствующий канал. К каждому из этих п каналов присоединены в заранее выбранном порядке пуск или сброс одного из динамических триггеров Ть Т Твыходного устройства В. Таким образом, импульсы с распределителя управляют последовательностью включения и выключения триггеров. Динамические триггеры питаются...

Номер патента: 140671

Опубликовано: 01.01.1961

Авторы: Слепушкин, Щитова

МПК: B23H 1/02, H03K 3/537

Метки: генератор, импульсов, униполярных, электроэрозионной

...полярность по отношению к напряжению на накопительном конденсаторе по величине была равна или близка к нему.При таком включении напряжение на эрозионном промежутке в период зарядки конденсатора 1 будет практически равно нулю. По мере зарядки конденсатора скорость изменения напряжения на нем уменьшается и, следовательно, уменьшается напряжение, наводимое во вторичной обмотке трансформатора 2, Вследствие этого в конце процесса зарядки конденсатора начинает резко возрастать напряжение на эрозионном промежутке,Для ограничения тока в первичной обмотке 3 трансформатора после окончания переходного процесса последовательно с неа включается балластное сопротивление б или полупроводниковый триод, который не позволяет току возрастать выше...

Номер патента: 140899

Опубликовано: 01.01.1961

Авторы: Видманов, Михелькевич

МПК: H03K 17/30

Метки: коммутатор, полупроводниковый, четырехканальный

...коммутатора упрощает схему и повышает надежность его работы.На чертеже представлена принципиальная электрическая схема предлагаемого четырехканального полупроводникового коммутатора.Симметричный двухполупериодный генератор 1 прямоугольных импульсов с положительной обратной трансформаторной связью. частота которого может выбираться как выше, так и ниже частоты исследуемых напряжений, управляет с помошью соответствующих коммутирующих напряжений четырьмя, подсоединенными к соответствующим входам, ключами ПП 1-ПП 2, ППЗ-ПП 4, ПП 5-ППб и ПП 7-ПП 8. Коммутирующие напряжения на ключи ПП 1-ПП 2 и ППЗ-ПП 4 и, соответственно, на ключи ПП 5-ППб и ПП 7-ПП 8 подаются в противофазе.140899От генератора питается также фазосдвигающее устройство...

Номер патента: 141507

Опубликовано: 01.01.1961

Авторы: Генис, Мыльникова

МПК: H03K 19/16

Метки: гистерезиса, импульсов, клапанирования, петлей, прямоугольной, сердечнике, ферритовом

...снимается с шины 5.Клапанирование происходит следующим образом.При поступлении первого импульса, действие которого направлено против поля смещения, ферритовый сердечник перемагничивается. Далее, при отсутствии второго импульса сердечник возвращается в исходное состояние только смещением, причем время его перемагничиван 1 я велико. Индуктируемое в выходной обмотке напряжение пренебрежимо мало, так как оно определяется величинойод141507 товремя перемагничивания сердечника при приложенной напряженности поля, создаваемой током смещения.Если же после первого импульса действует второй импульс, сдвину" тый во времени по отношению к первому не более чем на - и не менее чем на время перемагничивания сердечника первым импульсом (при этом...

Номер патента: 141511

Опубликовано: 01.01.1961

Авторы: Абас-Оглы, Бычков, Зеленин, Насибов, Рыбин

МПК: H01F 19/08, H03K 5/00

Метки: импульсный, трансформатор

...сердечнике из ферромагнитного материала.Указанные отличительные особенности нового варианта исполнен.я обмотки трансформатора упрощают изготовление его и расчет параметров, определяющих фронт импульсов: индуктивность рассеяния и паразитная емкость Последние определяются через погонные индуктивность и емкость кабеля. Ооеспечивается возможность изменения коэффициента трансформации в широких пределах путем простых внешних переклочений.Крутизна переднего фронта импульса повышается в сотни раз (она становится равной единицам микросекунд при длительности импульса и единицы миллисекунд).Трансформаторы с секционированной системой обмоток из коакспального кабеля могут также изготовляться на небольшие мощности в импульсе - единицы и десятки...

Номер патента: 141512

Опубликовано: 01.01.1961

Автор: Рудой

МПК: H03K 11/00

Метки: амплитудно-импульсной, времяимпульсной, модуляции, сигналов, сигналы

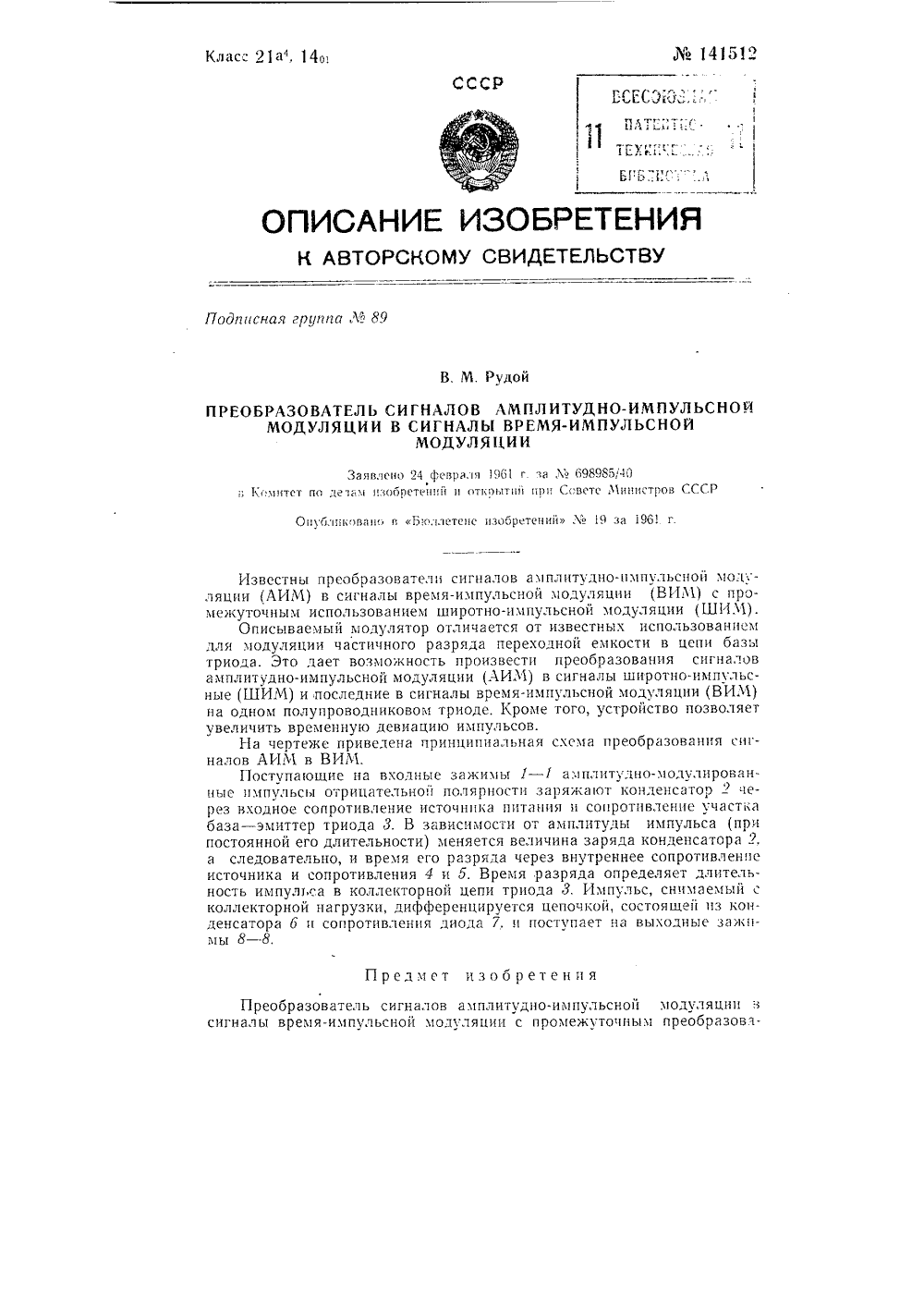

...время-импульсной модуляции (ВИМ) на одном полупроводниковом триоде. Кроме того, устройство позволяет увеличить временную девиацию импульсов.На чертеже приведена г 1 ринципиальная схема преобразования сигналов ЛИМ в ВИМ.Поступающие на входные зажимы 1 - 1 амплитудно-модулированные импульсы отрицательной полярности заряжают конденсатор 2 через входное сопротивление источника питания и сопротивление участка база в эмитт триода 3. В зависимости от амплитуды импульса (при постоянной его длительности) меняется величина заряда конденсатора 2, а следовательно, и время его разряда через внутреннее сопротивление источника и сопротивления 4 и 5. Время разряда определяет длительность импульса в коллекторной цепи триода 3. Импульс, снимаемый с...

Номер патента: 141524

Опубликовано: 01.01.1961

Автор: Лейхтер

МПК: H03K 5/19, H04B 1/30

Метки: импульсных, приемник, сигналов

...стробируюшего напряжения, напряжение строба подается не на усилитель промежуточной частоты, а на смеситель путем подачи гетеродинного напряжения от гетеродина, не показанного на чертеже, на смеситель только в момент стробирования. Выходное напряжение с выхода преобразователя 2 поступает на вход узкополосного фильтра 3. Если принять среднюю частоту настройки усилителя 1 равной, например,р , его полосу пропускания Л, среднюю полосу настройки узкополосного фильтра а и его полосу про- пУсканиЯ Я,а, то частотУ гетеРоДинного напРЯже 11 нЯ вЬгбиРают из141524 Частоту напряжения 1,гетеродина выбираот из условия, чтобы сигналы, лежащие в пределах полосы пропускания усилителя 1, оказались далеко за пределами полосы пропускания выходного фильтра...

Номер патента: 141545

Опубликовано: 01.01.1961

Авторы: Сергеев, Цыплухин

МПК: G01R 23/00, G06M 3/08, H03K 5/19 ...

Метки: ветровых, волн, высот, заданным, море, периодам, подсчета, распределения

...команды отсчета, сброса временных и запоминающих реле, а также запуска временных реле. Запоминающие реле амплитудного блока подключены к одним рядам соогветствующих шин матричной системы электромагнитных счетчиков, а вре - менные реле периодного блока к другим рядам соответствующих шин той же системы электромагнитных счетчиков.Точность подсчета высот волн определяется мекконтактным расстоянием волномерной вехи; так для высоты волны равной 1,я и ра:- стоянии между контактами 5 см погрешность фиксирования высоты составит 5%. Максимальная погрешность в определении периода будет меняться от 12,5% до 6% в зависимости от диапазона измерения периодов,На чертеже приведена блок-схема амплитудно-периодного анализа. тора волнения.В результате...

Номер патента: 141680

Опубликовано: 01.01.1961

Авторы: Хлистунов, Чернухин

МПК: H03K 23/86

Метки: импульсов, отсчетом, реверсивным, счетчик

...входные импульсы, и сигнал на выходе дешифратора 4 всегда перемещается от выхода с меньшим порядковым номером к выходу с большим номером. Однако в зависимости от того, какие ключи И открыты (четные или нечетные), показания на выходных шинах при поступлении входных импульсов будут возрастать 0,1,2,39 (открыты нечетные ключи) или уменьшаться - 9,8,72,1,0 (открыты четные ключи). Иными словами, коммутирующие элементы, включенные между дешифратором и индикаторной частью описываемого счетчика, обеспечивают получение при индикации эффекта сложения или вычитания в десятичном коде, не уменьшая быстродействия счетчика.141680Переключение триггера знака происходит по сигналу от схемы 7 фиксации нуля при полном очищении счетчика, Следует отметить,...

Номер патента: 141690

Опубликовано: 01.01.1961

Авторы: Бураков, Губин, Тишенко

МПК: H03K 4/08

Метки: емкости, задержки, интегратора, источника, линеаризации, опорного, подзаряда, путем, регулируемой, схем

...времени. Указанное отличие позволило упростить схему и обеспечить высокую точность и стабильность времени задержки.На чертеже приведена принципиальная схема устройства для осуществления предлагаемого способа линеаризации.Схема состоит из источника питания, подключенного к зажиму 1, источника опорного напряжения, подведенного к зажиму 2, РС-цепочки и активного сопротивления Я,.Для компенсации уменьшения напряжения в выходной цепи необходимо производить дополнительный подзаряд емкости С интегратора через активное сопротивление Й, от источника опорного напряжения,141 б 90 Предмет изобретения Способ линеаризации путем подзаряда емкости интегратора от источника опорного напряжения схем регулируемой задержки, выполненных на...

Номер патента: 141893

Опубликовано: 01.01.1961

Авторы: Семенов, Степура

МПК: H03K 17/80

Метки: бесконтактное, реле, токовое

...агнитным 1 агнитной.ня.ока,щм ицаеш поток ичия магн агнитного ой цепи вызывает правления тного шун усилителя 1 агнитньп" появлен те141893потока управления в стержнях 2 и 3, В результате этого на выходе ма: - нитного усц,щтащ,появляется напряжение соответствующей полярносги.Предлагаемое реле целесообразно использовать в узле ограничения тока (ч)оковой.отсечки) эурктроприводов с машинами постоянного тока.Велйчцц тоу отсечки определяется насыщением магнитного шунта и;зависит от йЛощади его поперечного сечения, индукции насыщения материеВФГаущи от величины воздушного зазора. Уставку ограничения тока иранцавсего. изменять за счет зазора б 2.Для того, чтобы характеристика узла отсечки имела достаточно четко выраженные изломы в области...

Номер патента: 141960

Опубликовано: 01.01.1961

Авторы: Куранов, Павлов, Поляшев

МПК: H01F 27/30, H03K 12/00

Метки: высоковольтный, импульсный, трансформатор

Номер патента: 141963

Опубликовано: 01.01.1961

Автор: Константиновский

МПК: H03K 3/29

Метки: высокочастотный, триггер

...обратной связи. Напряжение на коллектор триода, снимаемое с потенццометоа 8, подают через ячецку фильтра, образованную индуктивностью 9 и конденсатором 10. Требуемая величина коллекторного тока устанавливается подбором величины сопротивления 11. Напряжение ца базу триода подают от источника питания 12, зашунтированного конденсатором И через сопротивление 14, Источник запускающих триггер импульсов. в качестве которого может быть использован генератор видео- илц ВЧ- импульсов, подключен к зажиму 15. Выходной сигнал снимают с зажима 1 б.При подаче нареходе возникает141963 Предмет изобретения Высокочастотный триггер на плоскостном полупроводниковом триоде, отл и ч а ю ш и й с я тем, что, с целью получения трех устойчивых...

Номер патента: 142078

Опубликовано: 01.01.1961

Автор: Гурвич

МПК: H03K 19/16

Метки: запрет, логическая, схема

...10 питаются от источника продвигающих импульсов, не показанного на чертеже. Обмотки 11 и 12 включены в коллекторные цепи транзисгоров 2 и 4. Свободный конец обмотки 11 подключен к нагрузке,В процессе осуществления запрета транзистор 2 основной ячейки остается запертым, а транзистор 4 запрещаюгцей ячейки входит в режим насыщения. При выходе из режима насыщения рассасывание неосновных носителей тока базы транзистора 4 может проходить не только через сопротивление 8, но также и через цепь эмиттер - база основногоЛо 142078 транзистора 2. При этом может иметь место открывание транзистора К сопровождающееся выдачей небольшого импульса помехи, Для устранения этого импульсасоцротивление 8 шунтируется диодом 13, через который и проходят...

Номер патента: 142700

Опубликовано: 01.01.1961

Автор: Гаряинов

МПК: H03K 7/08

Метки: длительностей, импульсов, преобразования

...длительности в широких пределах.Принципиальная схема описываемого устройства приведена на чертеже.На входные зажимы 1 подают импульс желаемой длительности. Амплитуда входного сигнала больше тока переключения полупроводникового прибора 2 из состояния с большим сопротивлением в состояние с малым сопротивлением. На полупроводниковом приборе 2 возникает импульс, длительность которого пропорциональна амплитуде входного сигнала. Этот импульс через ограничительное сопротивление поступает на диод 3, на который подано напряжение смещения от батареи 4. Величину напряжения смещения выбирают одного порядка с падением напряжения на полупроводнике 2, когда он переключен в состояние с малым сопротивлением. На выходных зажимах 5 получают импульс...

Номер патента: 142719

Опубликовано: 01.01.1961

Автор: Хазен

МПК: H03K 17/62

Метки: коммутатор, матричный

...Выбоффсанала измерения осуществляется путем создания во всех сердечйиках; за исключением одного, сигнал которого в данный момещ регистрируется, постоянного поля блокировки, напряженность поля блокировки выбирается значительно большей величины напряженности, соответствующей насыщению сердечников 1 и 2, ввиду чего изменение этого поля не нарушает нормальную работу устройства. Ток блокировки подается по трем группам обмоток б, Т, 8 от трех регистров с бегущей паузой тока. В выходной обмотке 4 возникает сигнал, пропорциональный управляющему току только в одном из сердечников матрицы, у которого полностью обесточены все три обмотки блокировки. Наличие тока блокировки в любой из обмоток б, 7, 8 обеспечивает отсутствие сигнала на выходе у...

Номер патента: 142816

Опубликовано: 01.01.1961

Авторы: Кирсяев, Тренкин

МПК: H03K 17/81

Метки: бесконтактное, блокинг, генераторах, распределительное

...за счет падения напряжения на нагрузке 5 через сопоотивленпя 6 и диоды 7 и подГОтавлиВает соответствужщи блок.Г-Гс 1 ерзтОр к запуску, Приходящий на шину 8 счетный вход положительный импульс заряжает все кондненсаторы 2, но запускается только тот блокинг-генератор, который был подготовлен за счет заряда конденсатора 3. В процессе работы конденсаторы 2 и 3 периодически подзаряжаются через диоды 9 и 10 соответственно, Следующий по очереди блокинг-генератор не может запуститься этим же илпульсом, так как соответству 1 О.1 цим подбором величин сопротивлений и ко 1 Денсаторов 111, 6. 3 и 12,14281 б2) обеспечивается сравнительно медленный заряд конденсатора 3 и быстрый разряд конденсатора 2,Таким образом, конденсатор 2 разряжается раньше,...

Номер патента: 142817

Опубликовано: 01.01.1961

Авторы: Афиногенов, Колосов

МПК: H03K 17/62

Метки: распределитель, ферритовый

...обмотке с малым сопротивлением, Далее импульс поступает на обмотку 8 сердечника 2 второй груп142817пы, которййЧтереМгничивается в состояние 1. Импульс тока прохо. дит на выход 9,первой группы. Таким образом, к моменту окончания действия первого входного импульса сердечник 2 первой группы находится в состоянщд 1, а сердечники 10 и 11 - в неопределенном состоянии. Во второй грппе сердечник 2 находится в состоянии 1, а сердечники 10 и 11 - "вфсбстояуи О. Все сердечники третьей группы находятся в состоянииП".Второй входной импульс подают на зажим 4. Этот импульс перемагничивает по обмоткам б все сердечники первой группы в состояние О. Проходя по обмотке 7 сердечника 2 второй группы, импульс не изменяет состояния сердечника, Затем импульс...

Номер патента: 142819

Опубликовано: 01.01.1961

Авторы: Афиногенов, Колосов

МПК: H03K 17/04

Метки: переключатель, ферритовый

...на соответствующем выходе. В рассматриваемом случае выходные импульсы возникают на зажимах 19, 20 и 21. Одновременно с поступлением распределяемых импульсов на вход 22 подают такговый импульс, который воздействует на обмотки 23, 24 и 25, Импульс проходит через обмотку 23 сердечника, который находится в состоянии 1 (сердечник 3), и далее через обмотку 24 сердечника 7 и обмотки 25 сердечников 5, б, 7142819и 8. Сердечник 7 перемагничивается в состояние 1, а сердечники 5, б и 8 - в состояние Ор. Таким образом, после действия тактового им пульса на зажиме 22)сердечники 5 - 8 перемагнитились в соответствии с состоянием сердечников 1 - 4.Затем,подаот, тактовый импульс на зажим 2 б (второй такт работы устрбйства), Действие этого импульса...

Номер патента: 143062

Опубликовано: 01.01.1961

Автор: Стошек

МПК: H03K 3/37

Метки: генератор, импульсов, прямоугольных, электромеханический

...и осаждается на контактах, сохраняясь на цих на время работы генератора.Конструкция генератора изображена на чер4ц143062 Предмет изобретения 1. Электромеханический генератор прямоугольных импульсов с- тодлительностью порядка 10 сек, состоящий из вакуумированного стеклянного сосуда, в котором размещены подвижные коммутирующие пружины с по рытыми пленкой ртути контактами, приводимыми в колебание гогредством переменного магнитного поля, о т л и ч а ю щ и й с я тем, что, с целью увеличения срока службы контактов, указанный сосуд снабжен тубусом, заполненным ртутью, которая при подогреве испаряется и затсм конденсируется на контактах.2, Электромеханический генератор импульсов по п 1, о тл и ч а ющ и й с я тем, что на наружной...

Номер патента: 143063

Опубликовано: 01.01.1961

Автор: Бирфельд

МПК: H03K 3/45

Метки: бесконтактное, магнитное, поляризованное, реле, триггер

...тока.При отсутствии управляюшего сигнала магнитный усилитель закрыт и все напряжение сети прикладывается к его нагрузочным обмоткам НО, и НО 2, тогда через обмотки ОС, и ОС 2 будет протекать ток отконца К к началу Н. Намагничивающая сила, созданная указанным током, будет действовать на закрывание усилителя.43063 Предмет изобретения Поляризованное бесконтактное магнитное реле (триггер), выполненное на однотактном магнитном усилителе с внутренней обратной связью без обмоток смещения и с выходом на постоянном токе, о т л ич а ю шее с я тем, что, с целью упрощения реле и повышения устойчи. вости его обоих положений, в магнитный усилитель введены две обмотки обратной связи, сосдиненные последовательно с нагрузкой и составляющие вместе с...

Номер патента: 143065

Опубликовано: 01.01.1961

Автор: Фин

МПК: H03K 4/50

Метки: генератор, пилообразного

...схемапредлагаемого генератора пилообразного напря 1 кения, в которую входят блокинг-генератор на полупроводниковом триоде ТК и хромирующее звено, выполненное в виде цепочки из последовательно соединенныхсопротивления Я и конденсатора С. Параллельно последнему включенопорный стабилитрон Д, служащий ключом и подключенный к вторич.ной обмотке трансформатора Тр, первичная обмотка которого получаетпитание от блокинг-генератора,Стабилитрон работает в этой схеме как диод, который во время заряда накопительного конденсатора С закрыт прямой ход пилы) и ко.143065 торый открывается цри подаче на него импульса 1 обратный ход пилы). Накопительньйконденсатор разряжается через стабилитрон и внутреннее сопротивление блокинг-генератора запускающих...

Номер патента: 143428

Опубликовано: 01.01.1961

Автор: Астров

МПК: H03K 5/13

Метки: амплитуде, задержки, линия, ограниченных, процессов, управляемая

...является новым и оригинальным решением технической задачи в тех случаях, когдавременем нарастания и спадания входного сигнала можно пренебречь.На фиг, 1 изображена блок-схема линии задержки на регистрахсдвига; на фиг. 2 1 а, б, в, г, д и е) - график зависимости напряженияв различных точках схемы от времени.Задерживаемый сигнал У поступает на дифференциру 1 ощую цепочку 1, на выходе которой возникают положительные и отрицательныеимпульсыди, соответствующие знаку перехода напряжения черезЙноль. Положительные импульсы переводят в единичное состояние первую триггерн ю ячейку 2 одного из регистров. Под действием сдвигающих импульсов С,записанная информация продвигается дискретно квыходу регистра. Второй регистр сдвига служит для задержки...

Номер патента: 143868

Опубликовано: 01.01.1962

Автор: Максимов

МПК: G05B 11/28, H03K 5/156

Метки: модулятор, полупроводниковый, широтно-импульсный

...на вход триода Т, с делителя Л. Л, ( о, напр 51 жснис 1 кет достичь СВОСГО к,"эитическОГО значсния Ь 1,р, п 1 эезы 1 П 21 ошсга ПЯНРЯжение обРатной свлзи на эмиттеРном сопРОТВлени 11 ь и схема триггера перейдет во второе устойчивое состояние, при котором триод Тз будет открыт, а триод Т 4 будет закрыт. Схема может перейти В псэвас состояние только прн понижении отрицательного напряжения на входе триода Т, до величины, меньшей Ь. Отрицательное гяп 1 э 5 женис, снмае.Ое с д(литсля Лв, Л 9, Яо и подяВяеъОс пя Вход триода ТЯ, изменяется при изменении напряжения в сети или при перемещении ползунка сопротивления Р 9.Таким образом, при управляющем напряжении, подаваемом с измерительного устройства на вход триода Т 5, но не превыша 1...

Номер патента: 144053

Опубликовано: 01.01.1962

Автор: Раков

МПК: H03K 17/16, H03K 23/76

Метки: бесконтактное, делителях, магнитных, переключающее, частоты

...с 1 частотына выходах 2 и о возникают напряжения с 1, и с/2 половинной частоты сдвинутые под углом 90 друг относительно друга. Оба делителя 1 и П частоты связаны общей синхронизирующей обмоткой 4, что позволяет получить область раооты делителей, в которой знак сдвига фаз между выходными напряжениями l и Г определяется однозначно, Знак угла сдвига фаз между с 11 и Ь можно изменять переменой включения половин синхронизирующей обмотки. Возможность изменения знака сдвига фаз при неизменном включении синхронизирующей обмотки может быть обеспечена подачей сигнала постоянного тока в дополнительные обмотки 5 управления, включенные последовательно и подсоединенные к источнику управляющих импульсов.В зависимости от полярности сигнала...

Номер патента: 144236

Опубликовано: 01.01.1962

Автор: Юдин

МПК: H03K 3/2893

Метки: датчика, полупроводниковых, сопротивления, схема, триггера, триодах, управлением

...диод).Принципиальная схема трггсра приведена на чертеже.Тригер выполнен на полупроводниковых триодах 1 и 2. Смещение на базу триода 1 подано через опор ый кремниевый диод-стабилотрон,7 с потенциометра, состоящего из сопротивлений 4 и э. В качестве сопрозивлс 1 я 5 мокнет оь 1 ть использован да ик сопротивления. При Возрастании величины сопротивления 5 напряжение на стабилотроне 3 попыцается до тех пор, пока не достигнет уровня пробоя обратным напряжением, После этого на базе триода 1 появится огрицательное смещение, достаточное по своей велгчпне для опрокидывания триггера. Таким ооразом, призенение стабплогрона жестко фиксирует соотношение плеч потенцпометра, при котором наступает опрокидывание триггера. Предмет изобретения Применение...
