Способ клапанирования импульсов на ферритовом сердечнике с прямоугольной петлей гистерезиса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 141507
Авторы: Генис, Мыльникова
Текст

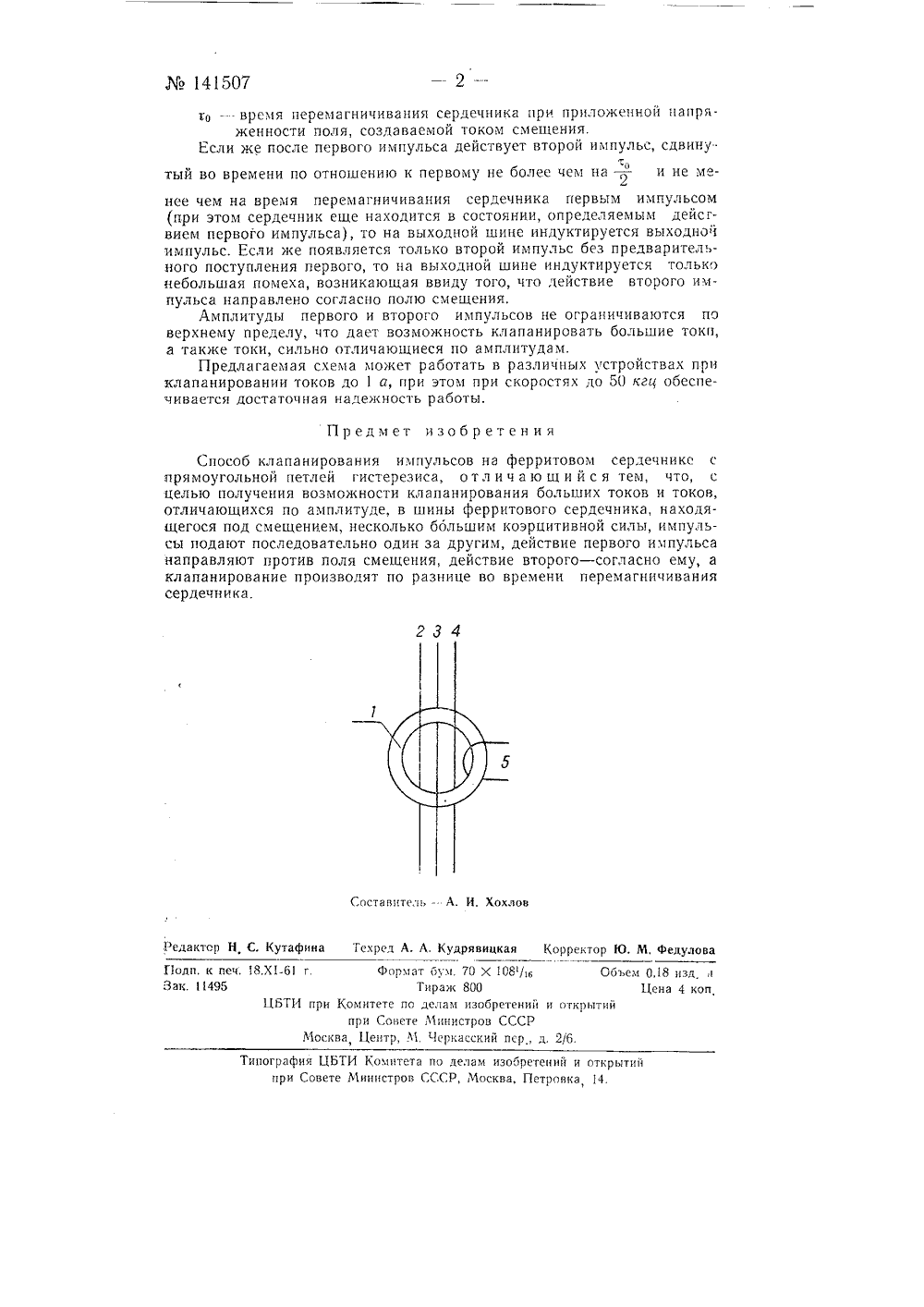

Класс 21 а, 36141507 ссср РЕТЕ ТЕЛЬСТ ПиСАн К АВТОРС СВ одпасна гргппа Л 3 86 ис и Н. А. Мыльникова 1 ПУЛЬСОВ НА ФЕРРИТОВОМ НОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСА СПОСОБ КЛАПАНИРОВАНИ СЕРДЕЧНИКЕ С ПРЯМОУГ Заявлено 22 апреля 1960 г. за66462,26 в Козитст по делал изобретений и открытий при Совете Министров СССР Боллстснс пзобретени 1 г19 за 961 г Оптблнкова аточная магнитная индукция сердечника: е В -Известны клапаны на ферритовом сердечнике с прямоугольной петлей гистерезиса, клапанирование на которых получается путем совпадения полутоков. Подобный способ имеет ряд недостатков: возникновение помех от полувыборки, ограничение в клапанировании импульсов большой амплитуды тока и ограничение в клапанировании различающихся по амплитуде импульсов.Предлагаемый способ клапанирования импульсов на ферритовом сердечнике с прямоугольной петлей гистерезиса отличается от известных тем, что для получения возможности клапанирования больших токов и токов, отличающихся по амплитуде, в шины ферритового сердечника, находящегося под смещением, несколько ббльшим коэрцитивной силы, импульсы подают последовательно один за другим, Действие первого пз этих импульсов направляют против поля смещения, действие второго - согласно ему, а клапанирование производят по разнице во времени перемагничивания сердечника.По описываемому способу через тороидальный ферритовый сердечник 1 (см. чертеж) с прямоугольной петлей гистерезиса пропущена шина 2 смещения, по которой протекает ток смещения. Напряженность поля, создаваемого током смещения, немного больше коэрцитивной силы ферритового сердечника. На шины 3 и 4 последовательно один за другим подаются клапанируемые импульсы. Выходной импульс тока снимается с шины 5.Клапанирование происходит следующим образом.При поступлении первого импульса, действие которого направлено против поля смещения, ферритовый сердечник перемагничивается. Далее, при отсутствии второго импульса сердечник возвращается в исходное состояние только смещением, причем время его перемагничиван 1 я велико. Индуктируемое в выходной обмотке напряжение пренебрежимо мало, так как оно определяется величинойод141507 товремя перемагничивания сердечника при приложенной напряженности поля, создаваемой током смещения.Если же после первого импульса действует второй импульс, сдвину" тый во времени по отношению к первому не более чем на - и не менее чем на время перемагничивания сердечника первым импульсом (при этом сердечник еще находится в состоянии, определяемым дейсгвием первого импульса), то на выходной шине индуктируется выходной импульс. Если же появляется только второй импульс без предварительного поступления первого, то на выходной шине индуктируется только небольшая помеха, возникающая ввиду того, что действие второго импульса направлено согласно полю смещения.Амплитуды первого и второго импульсов не ограничиваются по верхнему пределу, что дает возможность клапанировать большие токи, а также токи, сильно отличающиеся по амплитудам.Предлагаемая схема может работать в различных устройствах прн клапанировании токов до 1 а, при этом при скоростях до 50 кгг обеспечивается достаточная надежность работы. Предмет изобретения Способ клапанирования импульсов на ферритовом сердечнике с прямоугольной петлей гистерезиса, о т л и ч а ю щ и й с я тем, что, с целью получения возможности клапанирования больших токов и токов, отличающихся по амплитуде, в шины ферритового сердечника, находящегося под смещением, несколько большим коэрцитивной силы, импульсы подают последовательно один за другим, действие первого импульса направляют против поля смещения, действие второго - согласно ему, а клапанирование производят по разнице во времени перемагничивания сердечника. СоставительА. И, Хохлов Редактор Н С. Кутафина Техред А. А, Кудрявицкая Корректор Ю, М, ФедуловаПодп. к печ. 18.Х.61 г. Формат оум. 70 Х 108/ыЗак. 1495 Тирагк 800ЦБТИ при Комитете пс делам изобретений и открытийпри Совете Министров СССРМосква Центр, М Черкасский пср, д. 2/6. Объем 0,18 изд я Цена 4 копТипография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка 14.
СмотретьЗаявка
664162, 22.04.1960
Генис Я. Г, Мыльникова Н. А
МПК / Метки
МПК: H03K 19/16
Метки: гистерезиса, импульсов, клапанирования, петлей, прямоугольной, сердечнике, ферритовом
Опубликовано: 01.01.1961
