Номер патента: 149258

Опубликовано: 01.01.1962

Автор: Подлипенский

МПК: H03K 19/16

Метки: логическое, магнитное

...влияния на магнитное состояние сердечника при условии, что(1 а - 1 ь)(1 С, где 1, и 1 ь - мгновенное значение токов в обмотках %111 ь в управляющем полупериоде. 1 - условный коэрцитивный ток.В управляющем полупериоде сердечник не сможет размагнититься,г 1 оэтому в рабочем полупериоде на нагрузке Яполучается голный выход 1. В этом случае рабочее напряжение 13, приложенное к обмоткеЮр, стремится намагнитить сердечник от минус ср, до плюс р,(ср,. - поток насыщения идеальной прямоугольной петли гистерезиса), но таккак в управляющем полупериоде размагничивание отсутствует, то к началу рабочего полупериода сердечник находится в состоянии плюс р, ирабочее напряжение почти полностью приложено к нагрузке К, Следовательно, при а=О и Ь=О...

Номер патента: 149259

Опубликовано: 01.01.1962

Автор: Подлипенский

МПК: H03K 19/16

Метки: логическое, магнитное

...и намагничивающего контуров равны или отличаются на таку;о величину, что соблюдается условие (4 - 1 ь) (7., где 1 и 1 ь - мгновенные значения токов в обмотках Ри Чь в управляющем полупериоде; /,. - условный коэрцитивный ток,В этом случае токи в управляющих обмотках ограничиваются только активными сопротивлениями контуров, что является условием для определения величин сопротивлений Яйь, Р, и Я таким образом, цтобы токи в обмотках Ки Р не превышали допустимых величин для данного сечения обмоточного провода.В рабочем полупериоде будет полный выход, следовательно, прн а- - -0 и 6=0 получим 7, =1 (а - 6=1),Если а=1 и 6=0, то в управляющем полупериоде сигнал а создает напряжения на сопротивлениях Р, и Л,.Если Ур= 7/;, ) 7 У, то при...

Номер патента: 149260

Опубликовано: 01.01.1962

Автор: Подлипенский

МПК: H03K 19/16

Метки: логическое, магнитное

...сопротивлений определяется допустимымтоком как для источника (/, так и для самих сопротивлений,В режиме работы устроиства, когда сигналы а=О и Ь=0 и еслинапряжение Г достаточное, при данном количестве витков управляющей обмотки для перемагничивания сердечника на 2 (р - потокнасыщения идеальной прямоугольной петли гистерезиса) за времяТЛ= -- где Т - период напряжения, величина опорного напря 2жения Г определяется из равенстваУ - 0,5 У= l", откуда У=20".В управляющем полупериоде этого режима цепь обмотки Т, блокирована вентилем Вь, а размагничивающий контур обмотки Иоткрыт.При этом за управляющий полупериод сердечник размагничивается от плюс , до минус р,Возникающие при этом э,д.с, трансформации в обмотках Кь и Ублокируются,...

Номер патента: 149268

Опубликовано: 01.01.1962

Авторы: Земцов, Нейман

МПК: H03K 3/45

Метки: амплитудный, бистабильный, динамический, триггер

...при наличии положительного смешения па диоде, величина которого выбирается в пре Ло 149268делах ниспада 10 щеи ВетВи характеристики туннельного диОда. При сО- ответствующем выборе напряжения смещения и резонансного сопротив. ления колебательного контура в системе наблюдается жесткий режим возбуждения автоколебаний. В этом случае кривая зависимости амплитуды автоколебаний в установившемся режиме от напряжения смещения имеет петлеобразный характер. Область напряжения смещения, в пределах которой имеет место двузначность этой кривой, образует бистабильную зону по напряжению смещения,Переброс триггера, рабочая точка которого находится внутри бистабильной зоны, из одного устойчивого режима в другой может быть осуществлен путем подачи...

Номер патента: 149452

Опубликовано: 01.01.1962

Автор: Глазер

МПК: H03K 3/30

Метки: генератор, релаксационный, состояниями, тремя, устойчивыми

...обмоток трансформатора 5 в зависимости от положений переключателя схема может находиться н одном из трех устойчивых состояний: генерация импульсов с частотой повторения ; генерация импульсов с частотой повторения 1 ьь) и отсутствие генерации, что условно названо генерацией с нулевой частотой (о=О). Схема остается сколь угодно долго в одном из указанных состояний даже при изменении питающего напряжения в широких пределах,Переключатель, обеспечивающий переброс схемы в одно из трех устойчивых состояний, выполнен таким образом, что в одном положении он закорачивает участок эмиттер - база триода, а в других обеспечивает подачу на базу ступенчато ме 1 яющегося напряжения. Каждое из трех состояний может быть установлено соответствующим...

Номер патента: 149453

Опубликовано: 01.01.1962

Автор: Веденеев

МПК: H03K 4/80

Метки: генератор, релаксационный

...температур и повышения его выходной мощности в базовую управляютпую цепь управляемого выпрямителя 1 включен стабилитрон 8. Включение стабилитрона 8 способствует ликвидации нестабильности точки срыва на вольтамперной характеристике управляемого выпрямителя, вызываемой изменением окружающей температуры даже на 10 - 15, Включение последовательно с накопительным конденсатором 2 дополнительного стабилитрона 4 позволяет получить остроконечные стабилизированные по амплитуде импульсы, снимаемые непосредственно со стабилитрона 4 или с выхода генератора.Описываемый релаксационный генератор может быть использован в качестве делителя частоты повторения импульсов, Работа делителя протекает следующим образом.В момент срабатывания...

Номер патента: 149454

Опубликовано: 01.01.1962

Автор: Чеботарев

МПК: H03K 3/017, H03K 3/16

Метки: блокинг-генератор

...кроме того, переменное сопротивление Р подсоединенопараллельно основной емкости С. Изменяя сопротивление Р, можноплавно регулировать эффективное значение емкости С 1, что (с учетомемкости Сг) определяет длительность импульса для данной лампы итрансформатора. Длительность фронтов импульсов остается при этомпостоянной, а скважность (в случае режима самовозбуждения) в первом приближении также постоянна, Коэффициент использования анодного напряжения равен 0,7 - 0,9,149454 Для укорочения длительности импульсов переменное сопротивление Я может быть соединено параллельно с емкостью С, и подключено последовательно емкости С 2.Заторможенный блокинг-генератор (см, фиг. 2) более двух лет работает в передатчике метеорного радиолокатора,...

Номер патента: 149457

Опубликовано: 01.01.1962

Авторы: Барамидзе, Модель

МПК: H03K 4/502

Метки: генератор, пилообразного

...хода,СООтВЕтетВуЮГцЕГО замыан К,Юс 1 а 5, КОНдЕНСатОр 6 (С) Зарянастеядо величины напрякения Еа 17), снимаемого с параметрического стабилизатора, состоящего из кремниевых стабилитронов 8, 9 и 10. Дляснижения постоянной времени заряда Е,а=С (т,ои - сопротивлениеоткрытого диода 1) параллельно сопротивлению 3 обратной связивкгпочен диод 11. Одновременно с размыканием ключа 5 диод 11 запирается, и в цепь разряда конденсатора 6 последовательно ьч(лючаетсяДо 149457сопротивление 3 обратной связи, В процессе разряда осуществляется двойная стабилизация разрядного тока У,.; параметрическая, за счет использования катодных свойств коллекторных характеристик транзистора 4, и компенсационная, поскольку величина разрядного токаправляется разностным...

Номер патента: 149504

Опубликовано: 01.01.1962

Авторы: Колосов, Русланов, Смирнов

МПК: H03K 7/00

Метки: амплитудный, модулятор

...две фотоуправляемые полупроводниковые мостовыекоторые соединены последовательно. Схемы через трансформатоключаются к источнику модулируемого напряжения, а нагрузкачается между точкой соединения схем и средней точкой вторичнмотки трансформатора.На фиг, 1 изображена нереверсивная схема амплитудного модултора; на фиг. 2 - реверсивная схема того же модулятора.Предлагаемая фотоуправляемая схема позволяет осуществитобразование постоянного светового сигнала ф,в переменный элческий сигнал Увы. - без применения обтюратора и вибропрео.элемент Т и четыре диода 8 - 11, Обе схемы через трансформатор 12 подключены к источнику модулируемого напряжения,Нагрузка б включена между точкой а соединения схем и средней точкой б вторичной обмотки...

Номер патента: 149621

Опубликовано: 01.01.1962

Автор: Кузьмин

МПК: H03K 17/60

Метки: переключатель, полупроводниковых, триодах

...частоты (десятки килогерц).На чертеже изображена схема предложенного переключателя,В качестве подвесного источника питания в переключателе применен двухканальный однополупериодный выпрямитель.Выпрямитель состоит из трехобмоточного трансформатора 1, ппроводниковых диодов 2 и 3 и конденсаторов 4 и 5, служащих для сживания пульсаций выпрямленного напряжения.Кроме того, переключатель включает в себя сопротивления б, 7, 8, 9и 10 и триоды 11, 12 и 13.Трансформатор 1 служит для электрического разделениявыпрямителя. Диоды 2 и 3 служат для выпрямления переменпряжения, возникаюшего на обмотках а и б.Первичная цепь выпрямителя подключена к источнику переменного напряжения высокой частоты (20 - 100 кгпв).149 б 21 Подвесные выпрямители должны иметь...

Номер патента: 149808

Опубликовано: 01.01.1962

Автор: Беленький

МПК: H03K 3/14, H03K 3/64

Метки: двойной, многофазный, мультивибратор, обратной, положительной, связью

...предыдущую лампу, оощекатодное сопротчвление К, является элементом положительной об. ратной связи.Другая положительная гобратная связь осуществляется замыканиел выхода всей схемы.Дополнительная положительная обрат осушествляетсн через емкости Ст+Ст 1.Устройство работает следу 1 ощим образом.В процессе опрокидывания, когда напряжение на сетке очередии лампы, например Л 2, достигает потенциала отпирания, ее анодный ток создает на К напряжение, которое запирает предыдущую лампу Л.149808Тогда начинается генерация импульса второй лампой. В процессе опрокидывания первая и вторая лампы открыты, причем первая (запирающаяся) лампа работает в режиме усилителя, вторая - в режиме, близком к катодному повторителю.В момент переброса подается...

Номер патента: 149830

Опубликовано: 01.01.1962

МПК: H03K 3/55

Метки: 149830

...канала разряжаетсяку 5. В момент времени, определяющий заданную длительно моугольных электрических имдом накоп именяется формиров и значител сти и вклюия остора и ная. конденот блока 3 на нагрузсть импуль149830запускается вспомогательный тиратрон 6 с контуром гашения, со. стоящим из первичной обмотки 7 воздушного трансформатора и вторичной обмотки 8 трансформатора, включенной в катоды основных тира- тронов 4, и емкости 9 гашения, значительно меньшей емкости 2. В момент поджига вспомогательного тиратрона б напряжение на его аноде и, соответственно, на анодах основных тиратронов 4 падает до потенциала земли, на индуктивности 8 выделяется импульс положительной полярности относительно земли, так как емкость 9 гашения не заряжена, что...

Номер патента: 149951

Опубликовано: 01.01.1962

Автор: Фельдман

МПК: H03K 19/162

Метки: логический, элемент

...изобретения заключается в том, что выход первого параметрона соединен со входом накачки второго черезудвоитель частоты.На чертеже изображена электрическая схема предложенного логического элемента,Логический элемент состоит из обычного параметронатой накачки т удвоителя частоты, выполненного:на двухи Д 2, и второгЬ парамегрона В,Параметрон А работает в режиме жесткого возбуждения.качки имеет вид немодулированной синусоиды. Смещение сяпостоянным током.Устройсгво работает следующим образом,Если считать выходным сигналом параметрона А наличиеили отсутствие (Ь=О) колебаний, то параметрон А выполняетсщую логическую функцию:149951 в жестком режиме, иначе случайность выходной фазы не позволит строить логику на подобном элементе.Появившийся на...

Номер патента: 150128

Опубликовано: 01.01.1962

МПК: G06F 1/10, H03K 23/76

Метки: 150128

...как ь следующую ячейку своего распределителя, так и в смежную ячейку соседнего.При отказе ячейки 2 запись единицы в ячейку 8 произведет ячейка б второго распределителя и схема будет раоотать, пропуская третий такт. При отказе ячеек б и 7 запись единицы в ячейку 8 будет произведена от ячейки 4.Общая схема распределения импульсов во времени определяется послсдовательностью раооты ячеек распределителя. Отказ последующих элементов может произойти только в случае одновременного отказа рядом стоящих элементов разных распределителей, например 8 и б, что маловероятно, так как распределители работают независимо друг от друга, При использовании схемь 1 в системах повышенной на150128дежности выходы двух элементов разных распределителей (нечетные н...

Номер патента: 150130

Опубликовано: 01.01.1962

Автор: Кораблев

МПК: H03K 19/04, H03K 19/21

Метки: совпадений, схема

...импульса. Если же анодное напряжение повысится выше напряжения горения, то лампа будет срабатывать в отсутствие анодных импульсов.Для исключения критичности режима в предлагаемой схеме анодная цепь питается, напряжением, взятым с промежутка сетка - катод, Подаваемое на схему, питающее напряжение превышает напряжение зажигания промежутка сетка - катод, поэтому в этом промежутке устанавливается начальный разряд, Благодаря горизонтальному ходу вольт-амперной характеристики напряжение на промежутке сетка - катод перестает зависеть от колебаний питающего напряжения.Питание анодной цепи обеспечивает при колебаниях питающего напряжения постоянство напряжения не только на сетке, но и на аноде.ЛЬ 150130 Более того, если параметры лампы...

Номер патента: 150131

Опубликовано: 01.01.1962

Авторы: Кузнецов, Симецкий

МПК: H03K 3/45

Метки: двухтактный, несимметричный, триггер, феррит-транзисторный

...фсрритовый сердечник.В началь 11 см полокении ферритовый сердечник разма 1 ничеп (положение О), транзисторы закрыты, и конденсатор разряжен. ри погаюгцих на сопротиватором С, через об 1 илиоров, ток150131ст 1 плении первого ходного импульса через сопротивление 11, по об.откс Т, проходит ток заряда конденсатора С,. Ток наводит в обмотка ферритового сердечника э.д.с., которая открывает транзистор Т,. Ток, проходящий через транзистор Т, и обмотку Т 2, намагничивает ферритовый сердечник и переводит его в положение 1,При поступлении второго входного импульса сначала также происходит заряд конденсатора С но транзистор остается закрытым, так как ферритовый сердечник уже находится в положении 1 и эд,с., наводимая в обмотках 1 Г, и 1";,...

Номер патента: 150132

Опубликовано: 01.01.1962

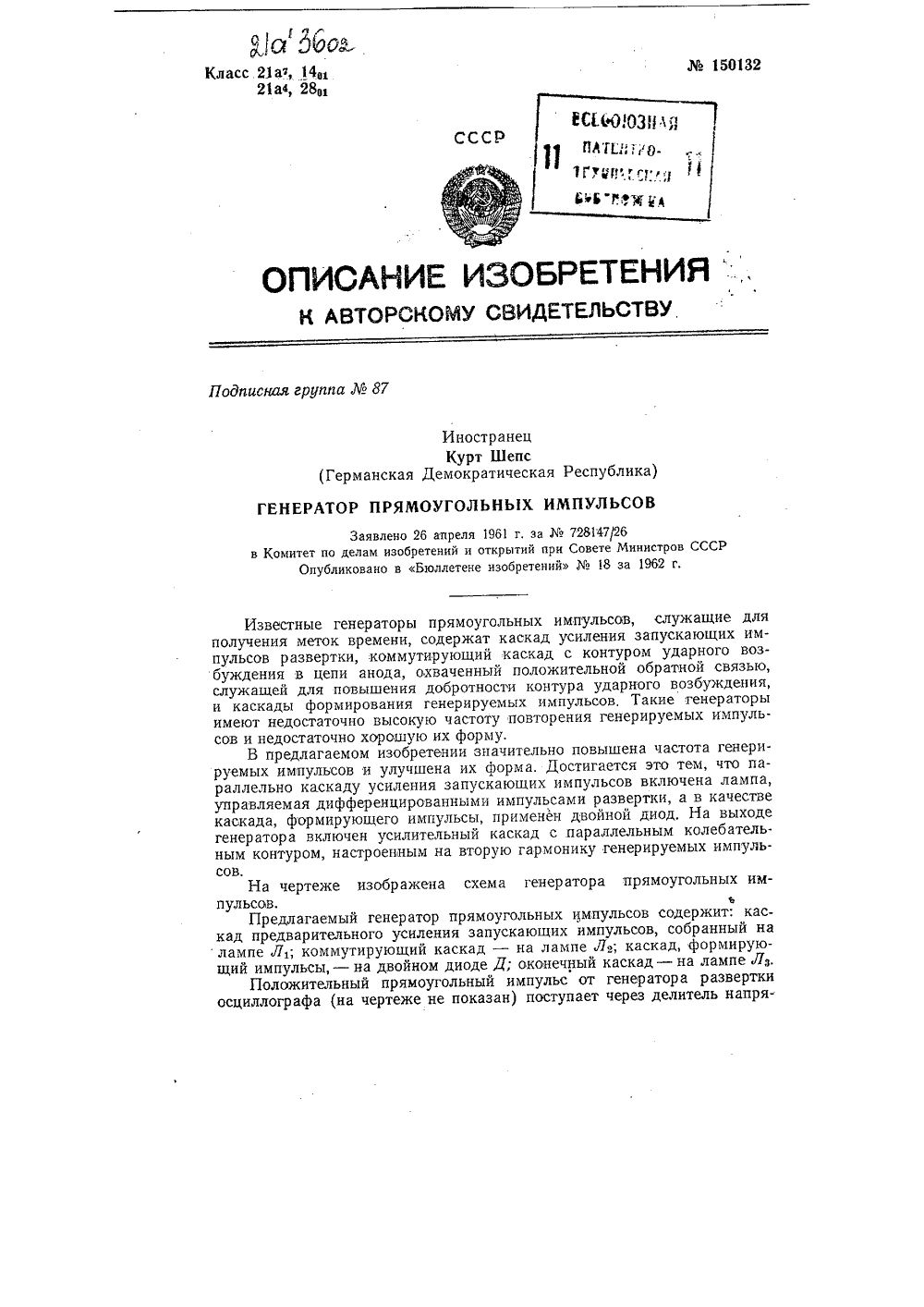

Автор: Курт

МПК: H03K 3/04, H03K 5/156

Метки: генератор, импульсов, прямоугольных

...цепи лампы Л, контур ударного возбуждения, состоящий из катушки Е индуктивности и конденсатора С который при высоких частотах не включают, так как достаточно внутренней емкости лампы Л и емкости схемы. При помощи усиленного лампой Л прямоугольного импульса включается генераторная лампа Л Выходная точка генераторной лампы Л, вьюн. рается с помощью сопротивлений Р: и Р 4 так, что включение лампы Л происходит. при наибольшей крутизне фронта прямоугольного импульса, Колебания поддерживаются генераторной лампой Л, с небольшим коэффициентом положительной обратной связи, Обратная связь образована сопротивлениями Р, и Р 4, конденсатором Сз и входной емкостью лампы Л,.Колебательный контур включается при более низких частотах, отключается...

Номер патента: 150146

Опубликовано: 01.01.1962

Автор: Коссов

МПК: H03K 17/08

Метки: бесконтактный, коммутатор, полупроводниковый

...питания нагрузки.На фиг. 1 показана электрическая схема полупроводникового коммутатора, выполненного согласно изобретению; на фиг 2 в вариа схемы с питанием диодов от отдельного источника.В схеме на фиг. 1 нагрузка Увключена в диагональ моста, выполненного на двух транзисторах Т, и Т, и двух диодах Д, и Д,. Импульсный сигнал, снимаемый с вторичной обмотки трансформатора Тр,включает транзисторы Т Т, (путь тока в нагрузке показан сплошнойлинией), после чего транзисторы запираются и напряжение на Уреверсируется, так как ток, быстро уменьшаясь, протекает через диодыД Д 2 навстречу напряжению:источника питания (/л. за счет э.д.с. самоиндукции (на схеме показано пунктиром),В варианте, показанном на фиг. 2, с целью дальнейшего ускоре...

Номер патента: 150159

Опубликовано: 01.01.1962

Авторы: Вильчинский, Матус

МПК: H03K 17/60

Метки: выключатель, полупроводниковый, силовой

...транзисторов Т 4, Т,.При этом база силового транзистора Т оказывается автоматически присоединенной через диод Д или Д 2 к электроду, который в данной фазе рабочего тока является коллектором (у симметричного транзистора крайние электроды в равной мере оба могут служить как эмиттером, так и коллектором).Транзистор Т в обоих направлениях полностью открыт (находится в режиме насыщения), так как при подключении базы транзистора к коллектору через достаточно малое сопротивление он полностью открывается.Падение напряжения на открытом транзисторе Т не может быть меньше падения напряжения на участке база - коллектор, то есть в данном случае меньше падения напряжения на диодах Д Д и на управляющем транзисторе Т 3Поэтому для уменьшения...

Номер патента: 150185

Опубликовано: 01.01.1962

Автор: Симецкий

МПК: H03K 3/45, H03K 3/64

Метки: генератор, импульсов, прямоугольных, управляемый, феррит-транзисторный

...Ток разряда конденсатора 8 при этом перемагничивает сердечник из состояния О в состояние 1, что обусловит появление э, д. с, в обмотках 4, 5; триод 7 откроется. Коллекторный ток триода 7 потечет через обмотку 5 и конденсатор 9, заряжая его и ускоряя переход сердечника в состояние 1.По окончании действия импульса конденсатор 9. разряжается через обмотку 5 и сопротивление 11. Ток разряда конденсатора 9 перемагничивает сердечник из состояния 1 в состояние О, и весь процесс повторяется. Генерируемая частота и длительность импульсов определяются емкостью конденсаторов 8 и 9, сопротивлениями 10 и 11, граничной частотой триодов б и 7 и числом витков в обмотках 2, 3, 4 и 5.Автоколебания поддерживаются до тех пор, пока на обмотку 5 в точку И...

Номер патента: 150299

Опубликовано: 01.01.1962

Авторы: Горин, Прохоров

МПК: H03K 19/16

Метки: магнитный, повторитель

...соответствует элементу или с запретом. В этой схеме вход 1 с вентилем 2 и вход 8 с вентилем 4 являются входами или, а вход 5 с вентилями б и 7 - входом запрета. Питание элемента повторителя осуществляют через зажим 8 и сопротивление 9, а управляющее размагничивающее напряжение подают через зажим 10,При подаче сигнала на входы 1 и 5 одновременно выход элемента будет нулевой, что достигается путем включения в цепь входа 1 сопротивления 11. Параллельно цепи питания управляющей обмотки 12 подключен дополнительный вентиль 13, в результате чего устраняется обмотка запрета и, следовательно, упрощается схема магнитного повторителя,Описанный магнитный повт именение в схемах автоматического управлени ми, поточными линиями, лифтами и прокатными...

Номер патента: 150300

Опубликовано: 01.01.1962

Авторы: Горин, Прохоров

МПК: H03K 3/53

Метки: источник, логических, магнитных, переменного, питания, устройств

...8, имеет вырез в начале управляющей полуволны, равный или больший выреза рабочей полуволны выходного напряжения. Амплитуду, размагничивающего управляющего напряжения при этом повышают так, чтобы его вольтсекундный интеграл был достаточен для перемагничивания сердечника элемента из точки верхнего насыщения петли гистерезиса в точку нижнего насыщения,Вырез напряжения в начале управляющего полупериода напряже ния может быть достигнут путем, например, включения магнитного дросселя 9 с двумя встречно соединенными обмотками, каждая из которых подключена к одной из двух фаз питающего напряжения. Дроссель может быть включен двумя способами. Во-первых, используется непрямоугольность петли гистерезиса сердечника. Ток при этом протекает150300 через...

Номер патента: 150302

Опубликовано: 01.01.1962

Авторы: Бузников, Гольдберг, Кирилюк, Лопато, Райхман, Шилик

МПК: H03K 19/06

Метки: логический, электронный, элемент-логикой

...выполнен в виде вакуумной лампы с цилиндрическим катодом 1 и несколькими радиально расположенными управляющими электродами 2, Лампа помещается в магнитное поле, параллельное оси катода (подобно кольцевому трохотрону).Увеличение переключательных возможностей лампы обеспечивается тем, что между каждыми двумя соседними управляющими электродами устанавливаются входные электроды 3, которые в зависимости от поданного на цих сигнала переключают трохоидальцьш луч ца соответствутощие выходные электроды 4 (пластины).Используя подающую вольт-амперную характеристику выходных электродов, можно входы ламп включить в режим самоблокцровки, создавая тем самым запоминающие информации. Магнитные поля можно создавать внешним магнитом соответствующей...

Номер патента: 150303

Опубликовано: 01.01.1962

Автор: Карпов

МПК: G06J 3/00, H03K 11/00

Метки: дискретных, непрерывный, посылок, преобразования, чим-сигнал, числоимпульсных

...1 б, пропорциональное числу. У импульсов в очередной пачке, подается на вход схемы сравнения собранной на лампах 17 и 18. На второй вход схемы сравнения поступает напряжение с выхода частотного дискриминатора, собранного на лампе 19 и диодах 20 и 21, Напряжение 01 = , - 1 орс выхода частотного дискриминатора пропорционально отклонению частоты колебаний, генерируемых генератором высокой частоты, собранным на участке. катод - управляющая сетка - экранная сетка лампы 22 от частоты кварцевого генератора опорной частоты . Схемы ГВЧ - , ГВЧ - и смеситель настраиваются так, чтобы при отсутствии входной информации или при числе импульсов в пачке У = О было- 1 оворнРазность напряжений 0 - У,=И, усиленная усилителем постоянного тока,...

Номер патента: 150306

Опубликовано: 01.01.1962

Автор: Злобин

МПК: H03K 23/62, H03K 5/007

Метки: делитель, импульсный, линейный, частоты

...Въ будет равно количеству установок счетчика в состояние 1 при вычитании. Последняя ячейка счетчика при установкеего в состояние 1 при вычитании переходит из состояния О в состояние 1. При этом в точке а имеет место отрицательный импульс, а вточке О положительный, который пройдет на выход, вентиля В,. Приложном, переполнении в точке Ь имеет место отрицательный импульс и,хотя на шине 4 будет иметь место высокий потенциал, импульс на выходвентиля В не проходит. Аналогичная картина получается при истинномпереполнении.Таким образом, при преимущественном процессе сложения вентиль В играет роль схемы фиксации установки счетчика в состоянии1 при вычитании.При изменении преимущественного хода процесса в счетчике на обратный вентили В, и В...

Номер патента: 150860

Опубликовано: 01.01.1962

Авторы: Кольцов, Суслин

МПК: G11C 7/02, H03K 23/76

Метки: двухтактного, компенсации, помех, регистра, сдвига, ферротранзисторной, ячейке

...снижает потребляемую мощность и упрощает схему. Благодаря положительной обратной связи режим работы регистра не нарушается при последовательном включении обмоток списывания обоих тактов. Для поучения преобладания ампервитков записи, как по величине, так и ио времени, над ампервитками списывания в предлагаемом устройстве списывающий импульс тока имеет минимальную длительность порядка десятых долей микросекунды и амплитуду 200 - 300 ла-витков, необходимые лишь для открывания транзистора и запуска ячейки, Вследствие сильной положительной обратной связи со стороны списываемого и записьгваемого сердечников эти два процесса протекают самостоятельно до полного перемагничивания обоих сердечников. При одновременном воздействии тока на соседние...

Номер патента: 150867

Опубликовано: 01.01.1962

Авторы: Гофман, Екатеринчев, Коган, Яблонский

МПК: H03K 5/007

Метки: времени, импульсов, сдвинутых, формирования

...первым запускающим импульсом.Одновременно отрицательный импульс, укороченный дирующей цепью тхС, подается на сетку второго тиратрона Л 2сеточный разряд. После прекращения отрицательного импулходит повторное зажигание сеточного разряда и вследствие тществует разница между потенциалом зажигания сеточногоего горением, переходная емкость С, промежутка сетка - кажается на низкоомное сопротивление промежутка сетка - каго тиратрона. запуска двухимпузряда с токовым роне Л, запус ьный импульс, д декатрона А фференции гасит егоьса происого, что суразряда и тод разрятод второПротекающий в этот момент экстраток вызывает срабатывание вто. рого релаксационного генератора (на тиратроне ЛД, импульс с анода которого подается на второй подкатод...

Номер патента: 150869

Опубликовано: 01.01.1962

Авторы: Кольцов, Суслин

МПК: H03K 19/16

Метки: запрета, логическое, операции, ферротранзисторных, ячейках

...Возникающая при этом э. д, с. на базовой обмотке 5 этого сердечника открывает триод б, коллекторный ток которого содействует дальнейшему перемагничиванию сердечника 1 и создает падение напряжения на сопротивлении 18, включенном в цепь питания триода. В точк 14 появится напряжение отрицательной полярности, что приведет к открыванию триода 9.Коллекторный ток триода 9, протекая по обмотке 4, произведет запись 1 на сердечнике 2. Триоды 8 и 10 при этом закрыты.Если же запись 1 произведена на сердечниках 1 и 8, то с поступлением на них тока одновременно откроются триоды 6 и 8. По анало1508 б 9 гии должны бы открыться триоды 9 (под воздействием отрицательного напряжения в точке 14) и 10 (под воздействием суммы двух отрицательных напряжений в...

Номер патента: 150870

Опубликовано: 01.01.1962

Автор: Липман

МПК: H03K 5/15

Метки: распределитель, шаговый

...(полуволны) блокируются диодами 9. Для нормальной работы распределителя необходимы следующие условия. Включение триггера п-ной ячейки при поступлении на вход 1 б очеоедного (положительного) импульса сигнала управления происходит лишь при условии, если к моменту поступления управляющего сигнала триггер предшествующей (и - 1)-ой ячейки находится во включенном150870состоянии. Включение триггера и-ной ячейки приводит автоматически к отключению триггера (и - 1)-ой ячейки, Первое условие обеспечивает схема запрета (связь 4 - 2, ).Второе условие ооеспечивается тем, что питание коллекторной цепи входного триода 1(п - 1)-ой ячейки поступает с коллектора выходного триода 2 п-ной ячейки (связь 4, - 3, ), что повышает к. п. д. распределителя и...

Номер патента: 150871

Опубликовано: 01.01.1962

Авторы: Дулькин, Еременко, Сафонов

МПК: H03K 5/24

Метки: амплитудный, компаратор

...орган 2, в качестве которого используется двухполупериодный выпрямитель с усилителем. В случае, когда скважность сигнала равна 0,5 и, следовательно, отсутствует ошибка, вносимая усилителем-ограничителем 1, сигнал на выходе измерительного органа 2 будет отсутствовать.При изменении величины скважности на выходе измерительного органа 2 появляется прямоугольный импульс. Сигнал от измерительного органа 2 усиливается усилителем 3, выпрямляется фазочувствительным выпрямителем 4 и по цепи обратной связи поступает на вход усилителя-ограничителя 1 компаратора. Этот сипнал изменяет положение рабочей точки одного из полупроводниковых триодов усилителя-органичителя так, чтобы скважность на выходе стала равной 0,5. Фазочувствительный...
