H03K — Импульсная техника

Номер патента: 126661

Опубликовано: 01.01.1960

Автор: Стрелков

МПК: H03K 19/084

Метки: логическая, не-или, схема

...напряжение смещения по постоячному току - Е и + Е соответственно. Через точку е осуществляется выход Операции НЕ ИЛИ, а через точкуж - выход операции ИЛИ. В качестве кодов 1 логических переменных приняты положительные, а в качестве кодов 0 - отрицательныеимпульсы или,потенциалы.щСхема работает следуюшим Образом,При поступлении отрицательного синхроизирующего импул,са вОтсутствие положительных входных сигналов триод Т отпирается и иодном выходе схемы в точке е возникает полож 1 тельный млульс, означаюШий выпьчнение логической операции НЕ ИЛИ над и вход 1 ым 1двоичными переменными (код 1),.а на другом выходе схемы В точке ж хе= возникает (триц(т(лыый м;(ульс, озцачающцй цсвыолцсц(н логи 1 сской операции ИЛИ (код О). В случае наличия хотя...

Номер патента: 126912

Опубликовано: 01.01.1960

Авторы: Леппик, Тимахов

МПК: H03K 5/159

Метки: длительности, импульсов, селектор

...поступают на линшо задержки и диффсрснцирующую цепочку. образованную сопротивлением тт 1 и конденсаторов С,.Выход линии задержки через разделительный конденсатор С. соединен со схемой совпадения ИЛИ, образованной диодами Д и Д Выход дифференцирующей цепочки соединен со схемой ИЛИ (диод Д.). На входе схемы ИЛИ включена цепочка, образованная диодом Д, и переходным конденсатором С. Через эту цепочку проходят только отрнца. тельные сигналы.Если длительность селектируемого импульса меньше заданной, на выходе схемы совпадения появляется отрицательньш импульс, соответствующий заднему фронту селектпруемого импульса, Вьбор длитель кости выделяемых импульсов производят изменением параметров линни задержки. Если длительность селектируемых...

Номер патента: 126913

Опубликовано: 01.01.1960

Автор: Тимахов

МПК: H03K 5/159

Метки: длительность, импульсов, интервале, которых, лежит, определенном, селектор

...линии задержки, и переходные емко сти 10, 11, 12. Один из отводов линии задержки 1 подключен к аноду фазоинверторной лампы 5, а другой - к сетке этой же лампы. Выход селектора соединен с анодом лампы 5 через диоды 13 и 14.Селектируемый импульс, поданный на вход схемы, пройдя дифференцирующую цепочку, через переходную емкость 11 поступает на выходной диод 14. Кроме того, этот же селективный импульс поступает на линию задержки 1. С первого отвода линии задержки 1 задержанный импульс через сопротивление 8 и переходную емкость 12 поступает на126913анод лампы 5. Со второго отвода линии задержки импульс поступает на сетку лампы 5 и выделяется на ее анодной нагрузке б, Указанные импульсы с первого и второго отводов складываются в...

Номер патента: 126914

Опубликовано: 01.01.1960

Автор: Гурвич

МПК: H03K 3/45

Метки: триггер, ферро-транзисторных, ячейках

...ячейки отличаются от основных числом витков оомотки записи. В вспомогательных ячейках ) и 4 обмотка 10 записи (фиг. 2) ооычная; в основных ячейках 1 и 2 обмотка 14 записи обеспечивает преобладание и в связи с этим содержит большее число витков. Кроме того, во Вспомогательных ячейках для увеличения длительности импульсов записи, поступаюцих в обмотки 14 записи с преобладанием основных ячеек, леличено число витков базной обмотки 12 и уменьшено добавочное сопротивление 1). Благодаря этому результирующий перемагничивающий ток во вспомогательных ячейках меньше и, следоВательно, время перемагничи.анпя н длительность выходного импульса больше, чем в основных.Работа сымы происходит следующим образом.Для установки триггера в исходное...

Номер патента: 126915

Опубликовано: 01.01.1960

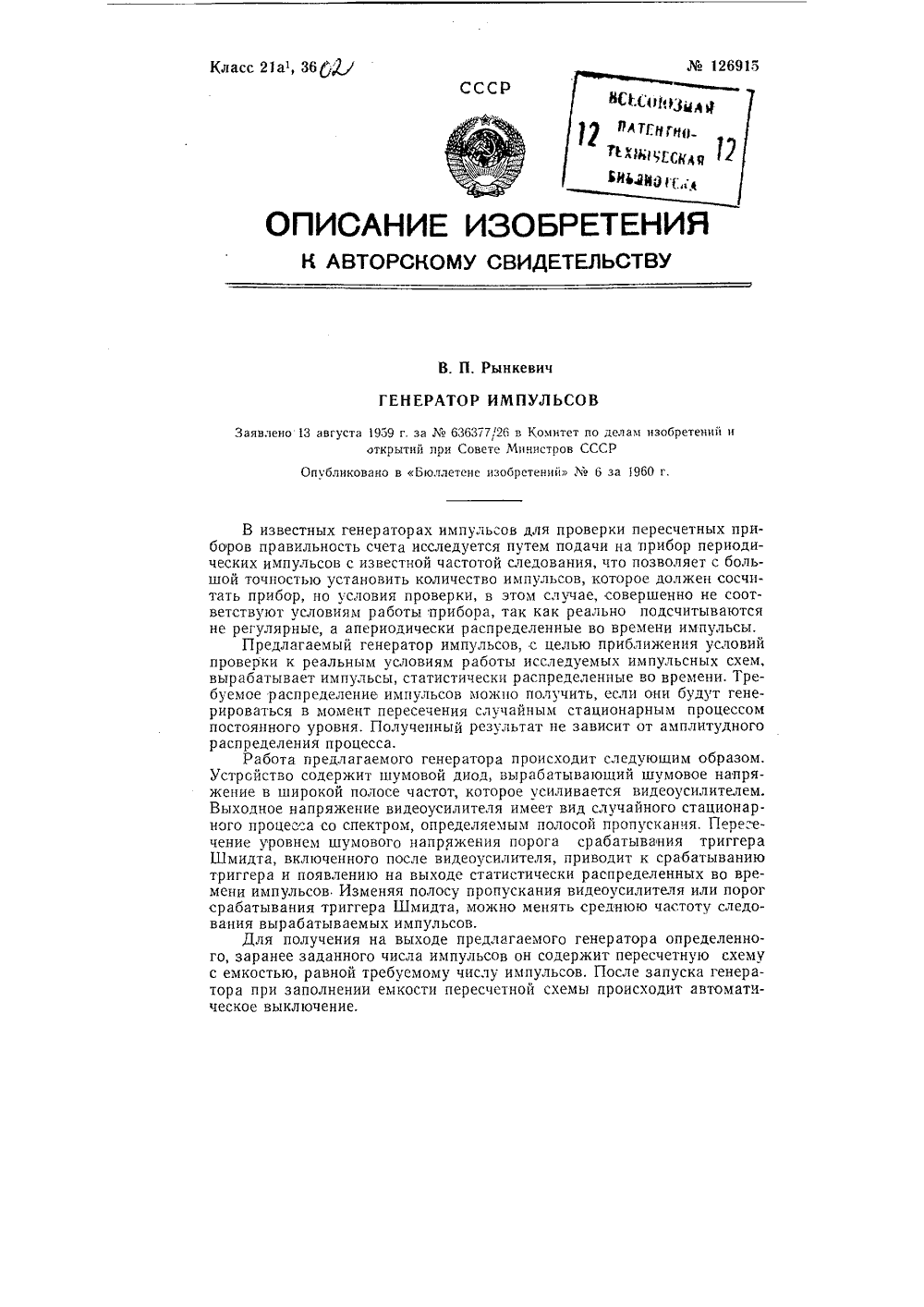

Автор: Рынкевич

МПК: H03K 3/64, H03K 3/84

Метки: генератор, импульсов

...генератора происходит следующим образом. Устройство содержит шумовой диод, вырабатывающий шумовое напряжение в широкой полосе частот, которое усиливается видеоусилителем. Выходное напряжение видеоусилителя имеет вид случайного стационарного процес а со спектром, определяемым полосой пропускания, Пере:ечение уровнем шумового напряжения порога срабатывания триггера Шмидта, включенного после видеоусилителя, приводит к срабатыванию триггера и появлению на выходе статистически распределенных во времени импульсов Изменяя полосу пропускания видеоусилителя или порог сраоатывания триггера Шмидта, можно менять среднюю частоту следования вырабатываемых импульсов.Для получения на выходе предлагаемого генератора определенного, заранее заданного...

Номер патента: 126919

Опубликовано: 01.01.1960

Автор: Тюльников

МПК: H03K 3/45

Метки: виде, выполненную, генератор, импульсов, коаксиальной, линии, линию, отрезка, содержащий, формирующую

...длительностью порядка 10 в - 10 - 12 сек., в то время как генераторы с механическими коммутаторами, установленными на концах линии, не пезволяют получить импульсы короче 10сек.Конструкция генератора изображена на чертеже,Отрезок коаксиального кабеля содержит центральную жилу 1, которая разрезана в двух местах, Средний отрезок жилы свободно перемещается в осевом направлении, поочередно касаясь торцами левого и правого отрезков жилы 1. Левая часть жилы подключена к источнику постоянного напряжения через зажим 2. Правый отрезок жилы подключен к согласованной нагрузке 3. Двигаясь по оси, средний, отрезок жилы осуществляет заряд распределенной емкости коаксиального кабеля при касании слева, и разряжает ее на нагрузку при касании справа....

Номер патента: 126957

Опубликовано: 01.01.1960

Автор: Куликов

МПК: H01H 47/32, H01H 47/36, H03K 17/66 ...

Метки: реверсирования

...реализованная в виде последовательного соединения низкоомных сопротивлений в эмиттерных цепях полупроводниковых триодов. Эти низкоомные сопротивления обеспечивают такое запирание полупроводниковыхтриодов, при котором ток в коллекторных цепях не превышает величины температурного тока коллектора 1.Триоды 1 и 2 (см. чертеж) работают в качестве релейной управляющей схемы за счет сопротивлений 3 и 4 обратной связи. Мостиковая переключающая схема построена на базе комбинированного использования триодов б, б с р-и-р переходом и триодов 7, 8 с и-р-ггпереходом,126957 Предмет изобретения 1, Устройство для реверсирования тока, выполненное в виде мостовой схемы с нагрузочным сопротивлением в диагонали, отлич а ю щ е е с я тем, что, с целью...

Номер патента: 127288

Опубликовано: 01.01.1960

Автор: Корольков

МПК: H03K 3/30

Метки: диодно-регенеративное

Номер патента: 127294

Опубликовано: 01.01.1960

Автор: Хрущева

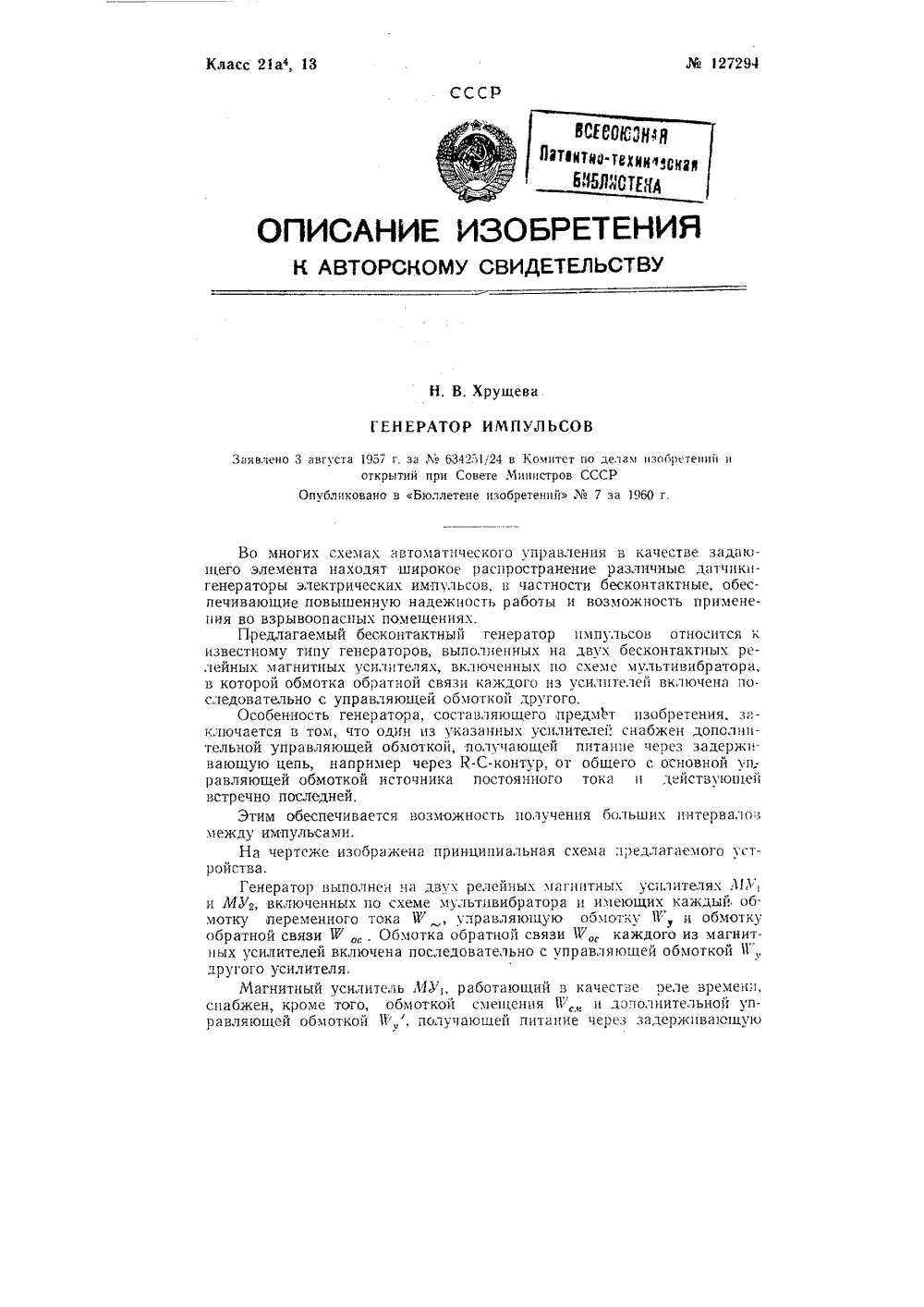

МПК: H03K 3/45

Метки: генератор, импульсов

...ццтервалоз между импульсами.На чертеже изооражена принципиальная схема;1 редлагаемого устройства.Генератор выполнена двух релейных магнитных усилителях Л 1 У и МУь включенных по схеме мультивибратора и имеющих каждый, обмотку переменного така Ф, управляющую обмотку 1 Г и обмотку обратной связи Р , Обмотка обратной связи Чкаждого из магнитных усилителей включена последовательно с управляющей обмоткой 1 Г другого усилителя,Магнитный усилитель МУь работающий в качестве реле времени, снабжен, кроме того, обмоткой сме 1 цсния 1 Г, и дополнительной управляющей обмоткой 11, получающей питание через задержцва 1 о 1 цуюМ 127294 Предмет изоорете:.ия Генератор импульсов на двух бесконтактных релейных магнитных усилителях, включенных по схеме...

Номер патента: 127329

Опубликовано: 01.01.1960

Автор: Барамидзе

МПК: H03K 4/12

Метки: генератор, линейно-растущего

...интегратора, и датчика следящей системы - емкостного интегратора, зарядное сопротивление которого образовано постоянным сопротиелением и усилительным элементом следящей системы, подключенным к нагрузке и питаемым напряжением рассогласования. Сетка катодного повторителя соединена с анодной нагрузкой усилительного элемента следящей системы.На чертеже дана блок-схема генератора, состоящая из измерительного элемента мостового тила 1, усилительного элемента 2 и исполнительно-регулирующего элемента 3. В состоянии покоя ключ 4 (в качестве которого могут быть использованы, например, газоразрядные приборы) находится в замкнутом состоянии и напряжение на выходе имеет минимальное значение, так как лампа исполнительного элемен.127329 П редмет...

Номер патента: 127340

Опубликовано: 01.01.1960

Авторы: Абас, Курочкина, Насибов, Рыбин, Сиколенко, Южанинова

МПК: H03K 4/00

Метки: генератор, импульсов, электрических

...и первичную обмотку трансформатора б, Параметры трансформатора 6 выбраны так, что за время импульса магнитопровод трансформатора входит в режим насыщения. Поэтому величина индуктнвности колебательного контура, образованного конденсаторной батареей 3 и транс127340форматором б, изменяется от максимальной до минимальной величины Максимальная величина индуктивности соответствует магнитной проницаемости сердечника трансформатора б на линейном участке кривой намагничивания, а,минимальнаяпроницаемости сердечника на учасгке насыщения. Изменению индуктивности во времени соответствует новое значение периода собственных колебаний контура. Так как на линейном участке кривой намагничивания магнитная проницаемость практически не изменяется, а при...

Номер патента: 127698

Опубликовано: 01.01.1960

Автор: Райхлин

МПК: H03K 5/19, H03K 5/26

Метки: временный, двухканальный, дискриминатор

...триггер 1 установится в положение 0, чему соответствует закоытыйЮ 127698клапан 4. Следующий импульс, поступающий по этому же каналу, не изменит установившегося положения (см. диаграмму напряжения на фиг. 2), Таким образом, следование импульсов только по одному каналу А (или Б) пс вызывает переключений триггеров.Если вслед за импульсом канала А следует импульс канала Б, тоон установит триггер 1 в положение 1 и откроет клапан 4, триггер9прп этом не изменит своего положения, поскольку перед этим клапан 4 был закрыт. Повторный импульс по каналу Б не изменит состояния триггера 1, но опрокинет триггер 2, в результате чего закроется клапан 3; последующие импульсы по этому каналу положения системы не изменят, При чередовании импульсов в...

Номер патента: 127699

Опубликовано: 01.01.1960

Авторы: Ростовцев, Степанова

МПК: H03K 3/286

Метки: статический, триггер

...сравнительно низким быстродействием,В описьгваемом устройстве указанные недостатки устранены, что позволяет увеличить крутизну фронтов импульсов. Это достигается использованием составного триода и введением высокочастотной коррекции по току с помощью импульсното трансформатора.На фиг. 1 приведена схема предлагаемого триггера с усилителем.Распределение тока между триодами 1 и 2 в статическом режиме достигается выбором сопротивления 3. Индуктивность 4 осуществляет коррекцию коэффициента усиления составного триода по частоте, улучшая характеристику включения.На фиг. 2 приведена практическая схема усилителей на составных триодах с частотной, коррекцией по току при помощи импульсного трансформатора 5 и включение их в схему триггера....

Номер патента: 127701

Опубликовано: 01.01.1960

Авторы: Ведихов, Медведев, Семин, Хрущев

МПК: H03K 5/02

Метки: парафазный, усилитель

...трансформаторов глубокого насыщения, достигаемого применением нормально открытой схемы усилителя.Принципиальная схема предлагаемого парафазного усилителя изображена на чертеже,1(аждый из двух каналов усилителя 1 и О имеет два каскада усиления, собранных на параллельно включенных серийных полупроводниковых триодах 1, 2; 3, 4, работающих в нормально открытом режиме. Параллельное, включение триодов позволяет получить на выходе усилителя необходимую импульсную мощность. При подаче импульса на вход канала 1 во вторичной обмотке трансформатора 5 появляется импульс тока, проходящий через обмотку магнитной головки б и вторичную обмотку трансформатора 7, Так как схема усил 14 теля нормально открыта, то трансформатор 7 находится в насыщении....

Номер патента: 128043

Опубликовано: 01.01.1960

Автор: Хазен

МПК: H03K 17/80

Метки: коммутатор, низкого, сигналов, уровня

...канала. Выходы усилителей одного знака всех каналов соединяются между собой последовательно, также включены и выходные обмотки магнитных усилителей другого знака. В зависимости выбранного режима работы устройства выходное напряжение всех усилителей может иметь основную нли удвоенную частоту питания. Обе последовательные цепи обмоток подсоединены по балансной схеме к входу трансформатора-смесителя 8,Напряжение высокой частоты, питающее магнитные усилители, по дается через трансформаторы 4 и коммутируется (управляется) подключенными к генератору высокой частоты 1 на схеме не показан) тиратронами б с холодным катодом, пропускающими в горящем состоянии высокочастотное напряжение к соответствующему магнитному усилителю, Коммутация...

Номер патента: 128054

Опубликовано: 01.01.1960

Автор: Куликов

МПК: H03K 7/08

Метки: класса, полупроводниковых, триодах, усилитель

...моста, образованного диодом 9, сопротивлением 10, диодом 11 и сопротивлением 12. Мост служит для индикации отклонения регулируемого напряжения на входе 13,На транзисторах 1 и 2 построены управляющие усилители, в коллекторных цепях которых происходит изменение тока при появлении разбаланса моста (при балансе токи в коллекторных цепях триодов 1 и 2 равны друг другу). Выходные каскады на транзисторах б и б управляются мультивибратором на транзисторах 3 и 4 с накопительными конденсаторами 14 и 15.В отличие от обычного мультивибратора на транзисторах, в кого ром режим самовозбуждения обеспечивается путем подачи отрицательного тока в базы через постоянные высокоомные сопротивления, в предлагаемой схеме смещающий отрицательный ток подается...

Номер патента: 128109

Опубликовано: 01.01.1960

Авторы: Карвацкий, Мгалоблишвили, Панин

МПК: A61B 17/58, H03K 5/00

Метки: импульсный, соленоид

...катушки, к которому прикрепляется вводимый инструмент. Такая процедура сопровождается сильными болевыми ощущениями.Предлагаемый импульсный соленоид отличается тем, что он выполнен в виде электромагнитной катушки с железным сердечником, ударяющим под действием магнитного поля катушки и пружины по наковальне со штифтом, к которому крепится вводимый в кость инструмент.Это позволяет облегчить и упростить процесс введения в кость металлических изделий, снижая при этом болевые ощущения.На фиг. 1 показан генератор импульсов предлагаемого соленоида; на фиг. 2 - соленоид; на фиг, 3 - электрическая схема генератора.Генератор импульсов собран на реле с задержкой во времени, Частота следования импульсов регулируется сопротивлением на...

Номер патента: 128494

Опубликовано: 01.01.1960

Автор: Глазов

МПК: H03K 4/20

Метки: генератор, релаксационный

...ток в усилителе, который фиксирует потенциал сетки его по отношению к катоду. При этом действующее сопротивление в цепи экранной сетки разрядной лампы 1 возрастает, что позволяет снизить потенциал экранной сетки разрядной лампы во время паузы до приемлемых значений.Делитель связи из двух сопротивлений 3 и 4 антидинатронной сетки подключен к управляющей сетке лампы 2, что позволяет полностью зафиксировать потенциал антидинатронной сетки разрядной лампы 1 во время рабочего хода, ввиду отсутствия сеточных токов лампы 2, без применения особых средств. Это исключает дополнительные погрешности за счет нестабильности этих средств и дополнительные паразитные емкости, которые особенно вредны в высокоомной цепи антидинатронной сетки разрядной...

Номер патента: 128497

Опубликовано: 01.01.1960

Авторы: Васильев, Скотников

МПК: H03K 3/55

Метки: анализа, генератор, спектрального, управлением, электронным

...тока 30 ам 22 января 19 о 9 г. за М 617215/22 в Комитет по делам изобретений и открытий при Совете Министров СССР128497Режимы периодического типа, на которых может работать генератор, характеризуются следующими параметрами (при угольных электродах и междуэлектродном расстоянии 1 мм),На чертеже показана схема генератора.Согласно этой схеме кратное деление числа поджигающих импульсов дуги и искры обеспечивается применением синхронизированного мультивибратора и меняется с изменением сеточного смещения его второго триода. Генератор собран,с использованием ламп пальчиковой серии и полупроводниковых диодов. Схемой предусматривается использование одних и тех же деталей при различных режимах. Например, импульсный режим обеспечивается на тех же...

Номер патента: 128499

Опубликовано: 01.01.1960

Авторы: Кандыкин, Малько

МПК: H03K 4/00

Метки: генератор, полупроводниковый, прямоугольной, формы

...и в то же время значительно уменьшают к.п,д. генератора.Предлагаемый генератор не имеет указанных недостатков и позволяет устранить всплески напряжения, создаваемые собственными колебаниями в трансформаторе.Это достигается тем, что два ограничивающих диода включены навстречу один другому параллельно первичной обмотке трансформатора, а средняя точка соединения диодов через параллельную цепочку соединена с источником питания.На чертеже схематически изображен предлагаемый полупроводниковый генератор прямоугольной формы, состоящий из двух диодов Д, и Д, сопротивления Р и емкости С. Емкость С через диоды Д, и Д 2 заряжается поочередно до напряжения Уо = 2 Е В момент появления всплеска диод Д, или Д 2 открывается и емкость С шунтирует...

Номер патента: 128662

Опубликовано: 01.01.1960

Авторы: Гордиенко, Иогансен

МПК: H03K 21/18

Метки: блоков, индикатор, пересчетных, цифровой

...счечч чика и сбросе его в нулевое состояние.На чертеже представлена блок-схема индикатора.Устройство приводится в действие пусковым импульсом после окончания счета импульсов нересчетным блоком 1. Пусковой импульс поступает на включающее устройство (клапан) 2. после чего дополнительные импульсы генератора 3 одновременно возбуждают пересчетныт блок 1 н электромагнитный счетчик 4. Возвращение вклъочаюнгего устройства 2 в исходное состояние, а следовательно. остановка элсктромагнитпого счетчика 4 осуществляется стоповым импульсом, формируемым перосчетньтм блоком 1 при его переходе через нулевое состояние.В качестве включающего устройства 2 может быть использовано,например, Поляризованное двухобатототтттое реле, контакты которого...

Номер патента: 128665

Опубликовано: 01.01.1960

Автор: Горенштейн

МПК: H03K 23/00

Метки: двоично-рефлексного, кода, счетчик, электронный

...которых зависит от числа разрядов в счетчике.Дешифратор осуществляет расцрслеленцс входных импульсов по четырем различным каналам, ь зависимости от кодов, зафиксированных в счетчике. Входной импульс (он же является и счетным) поступает ца входы схем И, которые управляются соответствующими выходцымц потсцццаламц триггеров счетчика. Так, например, при положении триггеров Тр и Тр. в состоянии О, счетцый импульс проходит чсрсз схему И 1, ООразуя, аим Образом, 1 канальный импульс, который поступает в соответствующий блок счетной маш 11 цы лля производства тех или иных действий и, кроме того, на единичный вход Трь устанавливая в счетчике код 01. Очередной счетный импульс проходит через схему Оа, образуя О канальный импульс, который поступает...

Номер патента: 128898

Опубликовано: 01.01.1960

Автор: Тренкин

МПК: H03K 3/16

Метки: блокинг-генератор

...лампы 6 Запускающим импульсом, подаваемым либо на вход 6, либо через диод 7 на вход 8, запоминающая емкость 2 заряжается и ее шунтирующее действие прекрашается. Блокинг-генератор при этом начинает генерировать импульсы и работает до прихода отрицательного импульса запрета, подаваемого на диод 4. Отрицательный импульс разряжает запоминающую емкость 2, и генерация прекращается, так как блокипг-генератор вновь шунтируется емкостью 2.Для использования описываемого блокпнг-генератора в качестве схемы совпадения в нем может быть применен трансформатор с. несколькими выходными обмотками, содержащими так же, как и обмотка 1, диоды и накопительные емкости. Схема блокинг-генератора может быть выполнена как на вакуумных лампах, так и на...

Номер патента: 128899

Опубликовано: 01.01.1960

Автор: Коссов

МПК: H03K 7/08

Метки: мощности, переключающих, полупроводниковых, триодах, усилитель

...8, 9, 10, 11 в цсци оснований каждого триода мультивибраторов. С помощьо оомоток смещения 12, 18 дроссслц ие 1)сводятся в режим мццимальцого выода, прцчсм в этом случае и: сердечники должны насыщаться при определенном угле, чтобы обеспечить запуск мультивцбраторов 2 и 8 прц отсутствии вог 1 - ного сигнала, фазосдвигающис конденсатор 14 ц сопротивление 15 в цспя трансформатора 16, питаюгцего с:ему запуска, обеспечивают начальную фазировку выодным напряжении мультивибраторов 2 и , при которой все триоды заперты в проводящие полупериоды свои дио. дов. Прц определенной полярности сигнала на обмотками 17 управления изменяется угол насыщения сердечников те дросселсй, которые работают ца крутой ветви характеристики, угол насыщения второй...

Номер патента: 128952

Опубликовано: 01.01.1960

Автор: Ильин

МПК: H03K 4/12

Метки: генератор, импульсный

...заряжющсмся через сопротивление и образующим вместе с сопротивлением одну ветвь моста, с напряжением на сопротивление в другой ветви, образованной такой же КС-цепочкой.Схема импульсного гецеряторя изображена ня чертеж( и состоиг из моста, образованного сопротивлсНями 1;1 конденсяторамц 2, в одну диагональ которого через диод 3 включена обмотка реле 4. Другая диагональ моста через нормально замкнутый контакт б реле подключена к источнику напряжения б. Кроме того, эта диагональ шуцтируется нормально разомкнуты(м контактом 7 реле,Ряоотя генератора процсг(одит следу(опим образом: конденсаторы 2 мс;(лснно заряжаются от источника через сопротивления 1. В момент, когда напряжение ца конденсаторе будет равно напряжению на сопротивлении, диод...

Номер патента: 129062

Опубликовано: 01.01.1960

Автор: Веденеев

МПК: H03K 17/04, H03K 17/60

Метки: ключевая, полупроводниковых, схема, триодах

...от выпрямителя смещения. Недостаток подобных схем заключается в длительном переходном процессе при запирании триода.В описываемой схеме этот недостаток устранен включением выпрямителя источника смешения в цепь коллектора предварительного каскада, к которой подк;ночена база выходного управляемого триода.Выпрямитель 1 источника смещения (см, чертеж) включен последовательно в цепь коллектора триода 2 предварительного каскада усиления. Кроме того, в эту цепь включена нагрузка 3, соединенная с базой выходного управляемого триода 4. Триод 4 запирается в момент, когда триод 2 открыт, и, следовательно, последовательное сопротивление и цепи управления будет ничтожно мало, что устраняет влияние выпрямителя на параметры выходного каскада н...

Номер патента: 129234

Опубликовано: 01.01.1960

Автор: Глазов

МПК: H03K 4/22

Метки: генератор, релаксационный

...сетке лампы , равный падению напряжения на сопротивлении 1 во время паузы, Этот скачок необходим для переключения анодной цепи разрядной лампы 5 с помощью антидинатронной сетки. В дальнейшем во время рабоче о хода происходит разряд КС-цепочки 4 и напряжение на сетке лампы 2 повышается. Лампа 2 в это время работает как катодный повторитель с нелинейной нагрузкой в виде внутреннего сопротивления участка катод - экранная сетка разрядной лампы 5.сЧожно осуществить условия, при которых необходимое увеличен:1 е анодного тока разрядной лампы 5 будет происходить только за счет увеличения потенциала экранной сетки ее при неизменном потенциале управляющей сетки. Разряд времязадающей КС-цспочки 4 при этом буЛ 2 129234 дст весьма близок к ст)ого...

Номер патента: 129235

Опубликовано: 01.01.1960

Авторы: Лебедев, Руревич

МПК: H03K 19/21

Метки: импульсов, совпадения, схема

...4. Выходные сигналы снимаются с коллектора триода 1 через емкость б. Цепь стробирующего сигнала подключена к эмиттеру триода. В цепи стробирующего сигнала включен мост, образованный диодами б, 7, соединенными последовательно с емкостями 8, 9 и двумя активными сопротивлениями 10, 11. Одна из диагоналей моста подключена к источнику стробирующих сигналов, а вторая - параллельно активному сопротивлению 3, включенному в цепь эмиттера триода 1. При подаче строб-импульса в диагонали моста диоды б и 7 открыты, выходное сопротивление мостовой схемы для импульса сигнала и глубина отрицательной обратной связи малы, каскад открыт и усиливает импульс сигнала. В промежутках между импульсами строба диоды б, 7 закрыты напряжением на емкостях 8, 9...

Номер патента: 129236

Опубликовано: 01.01.1960

Автор: Голубев

МПК: H03K 5/04

Метки: импульсов, усилитель-формирователь

...запускающие импульсы. Триод ПТ., открыл за счет отрицательного смещения Л, но тока в цепи импульсного трансформатора Тр 2 нет, так как закрыт триод ПТПри поступлсгии на вход схемы отрицательного импульса па базах триодов наводятся разнополярные импульсы: на базе триода П 7 -- отрицательный, на базс ПТа - положительный. Триоды ПТ, и ПТ вследствие различия в частотны.; свойствах, создают различные задержки в прохождении импульсов. Благодаря меньшей задержке трио.1 ПТотпирается, и па выходе возникает импульс. срез время, необходимое для компенсации тока в цепи оазы (порядка 0,4 .ксек), триод ПТ, начинает запираться. С этого момента начинает исчезать ток в испи коллектора триода ПТь так как на эмиттере триода ПТ, возникает отрицательный...

Номер патента: 129388

Опубликовано: 01.01.1960

Автор: Стрелков

МПК: H03K 3/30

Метки: триггерное

...на его базе относительно эмиттера. При этом триод Т 2 проводит и, будучи подсоединен к выходу как эмитзерный повторитель, обеспечивает в этом состоянии триггера малое выходное сопротивлениеОтрицательные импульсы питания, подаваемые в точку 2 и имеющиеамплитуду не больше величины напряжения коллекторного питания( - Е,), не могут пройти в цепь обмотки 3 благодаря диоду Д,. В результате триггер устойчив в указанном состоянии. Переключение тригЛо 129388 гера в другое устойчивое состояние может быть осуществлено тремя способами в зависимости от требований, которые предъявляются к запуску. Если необходимо переключить триггер одновременьо с запускающим импульсом, то для этой цели служит вход 4 через диод Дз непосредственно на базу...
