H03K — Импульсная техника

Номер патента: 144528

Опубликовано: 01.01.1962

Автор: Гарб

МПК: H03K 7/08

Метки: амплитуд, импульсов, периодических, усреднения, флюктуации

...Текред А. Л. Резник Корректор И. А, Шпынева Подь. к печ. 30,-62 гЗак. 642 Формат бум, 70 Х 1081/в Тираж 760 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва Петровка, 14.импульсов, производят суммирование значений амплитуд и следующих один за другим импульсов, например, при помощи коммутируемых параллельно-включенных ступенчатых накопителей, начиная суммирование в каждом последующем накопителе через отрезок времени, равный периоду следования импульсов, а результирующие усредненные значения снимают с оощего выхода, к которому последовательно, например, при помощи кольцевого...

Номер патента: 144529

Опубликовано: 01.01.1962

Автор: Лейхтер

МПК: H03K 25/02

Метки: импульсных, многозвенное, накопительное, сигналов

...по времени задержки и управляемыми временным дискриминатором, опорный и контрольный импульсы которого поданы на согласуемые ступени интегрировартеже изображена функциональюя сываемого устройства.звено накопительного устройства - 1, на вход его поступают видеоим- С выхода сумматора видеоимпульсы т в цепь положительной обратной ультразвуковой линии 2 задержки ски регулируемой линии 8 задержки. время задержки линии равно периоок импульсов, то благодаря положи- обратной связи импульсы накаплиСигналы с выхода первого звена поступают иа вход второго звсиа - сумматора4, в цепи обратной связи ьоорого имеетсялиия 5 задержки, Время задержки последнейберется целым кр;тиым времени задержки цепи обратной связи первого звена с кратностшо,равной...

Номер патента: 144561

Опубликовано: 01.01.1962

Авторы: Барамидзе, Дрангинис, Модель

МПК: H03K 4/08

Метки: генератор, пилообразного

...исполнительно-регулирующий элемент, постоянен и стабилизируется с высокой точностью. Постоянному току разряда соответствует линейно-спадающее напряжение на пластинах конденсатора 2.Коэффициент стабилизации тока разряда конденсатора пропорционален крутизне характеристики исполнительно-регулирующего элемента 1, сопротивлению выходного делителя напряжения 3 и коэффициенту усиления усилительного элемента 4, Выходное линейно-спада 1 ощее напряжение снимается с выходных зажимов 5 - б или 5 - 7.Заряд емкости интегратора осуществляется ключевой схемой 8, которая подключает конденсатор 2 к параметрическому стабилизато1445 б 1 ру на кремниевых диодах 9. В этом случае описываемый генератор мокет питаться от нестабилизированных питающих...

Номер патента: 144717

Опубликовано: 01.01.1962

Авторы: Мойжес, Слепушкин, Щитова

МПК: B23H 1/02, H03K 4/00

Метки: генератор, машинно-вентильный

...источником 4, подключенным к клеммам 8 и 9 основного источника 1 питания со стороны переменного напряжения, что дает согласование по фазе импульсов обоих источников 1 и 4. Напряжение холостого хода источника 4 в несколько раз больше, чем у источника 1, у которого оно весьма близко к напряжению на эрозионном промежутке 2. Ток короткого замыкания источника 4 питания составляет несколько процентов от рабочего тока источника 1. Источник 4 имеет падающую характеристику за счет падения напряжения на балластном сопротивлении 7.Настройка режима генератора ведется только путем изменения его напряжения без включения в главную цепь балластного сопротивления 7, что дает возможность получить высокий коэффициент полез144717ного действия...

Номер патента: 144905

Опубликовано: 01.01.1962

Автор: Ульянов

МПК: H03K 17/16

Метки: коммутатор, электронный

...лампа 1 заперта, а лампа 2 открыта, При этом на общую нагрузку 3 воздействует только сигнал, поступающий на анод б коммутируемого канала.Управляющий сигнал отрицательной полярности отпирает лампу 1 и запирает лампу 2. В результате на нагрузку 3 воздействует лишь сигнал со входа 5 коммутируемого канала.В анодной цепи ламп 1 и 2 происходит вычитание коммутирующих импульсов. Для начальной установки на одном уровне сигналов входов 5 и б коммутируемых каналов служит переменное сопротивление 7.Фиксацию уровней осуществляют с помощью диодов о и 9, Включенных соответственно в управляющие сетки ламп 4 и 1. Поскольку на экранированные лампы 1 и 2 поступает один и тот же управляющий сигнал вычитание в анодной цепи получается относительно...

Номер патента: 145064

Опубликовано: 01.01.1962

Автор: Лебедев

МПК: H03K 17/62

Метки: дешифратор, импульсный, магнитный

...сердечников, последовательно соединенных и работающих на одну общую обмотку связи, передаст в эту обмотку значительную мощность, В результате по обмотке связи потечет ток положительного напряжения,145064В и холостых сердечниках магнитные потоки, создаваемые током обмотки связи и током входной обмотки, взаимно скомпенсируются и эти сердечники останутся невозбужденными. В (2" - и - 1) рабочих сердечниках возникает магнитный поток, соответствующий, по крайней мере, одному входному сигналу. Через выбранный сердечник не проходит ни одного входного запрещающего импульса, поэтому в его выходной обмотке за счет действия тока обмотки связи возникает отрицательный выходной импульсный сигнал. После прекращения действия входных импульсов рабочие...

Номер патента: 145065

Опубликовано: 01.01.1962

Авторы: Брусенцов, Маслов

МПК: H03K 29/00

Метки: счетчик, троичный

...счетчика, выход сумма = 1 соединен со выход сумма = - 1 соединен со входом А = - 1, оазом на четырех верхних элементах полусумматора теский триггер 7. Полученная в результате этого соероичного счетчика работает в соответствии с таблицеаблице 1 работы полусумматора. 1, функц ходом бразуя роичн динен й 2,а ии ступени А=1, атаким обй динамиия ступень алогичной Табл Начальное состояние. триггераЦифра, поступающая на вхо- ВНовое состояние триггераПеренос в следующую ступень ОО- 1001 ),О - 1011 -в- 1 11 -Предмет изобретения Троичный счетчик, использующий последовательно включенные троичные полусумматоры, о т л и ч а ю щ и й с я тем, что, с целью обеспечения реверсивной работы, вход счетчика соединен со входом первого полусумматора через...

Номер патента: 145067

Опубликовано: 01.01.1962

Автор: Подлипенский

МПК: H03K 19/16

Метки: логический, магнитный, элемент

...сси и,. сигналов а и в связаны между собой и с опорным напряжением сс соотношением сг =С-;.ГВ управляющем полупериоде режима а=О и в=О сердечник 1 не размагничивается, так как опорное напряжение и блокируется диодом 7. В рабочем полупериоде этого режима как опорное, так и рабочее напряжения будут действовать в направлении проводимост 11 диодов б и 7, причем рабочая и управляющая цепи будут развязаны при соблюдении условия(гт - г,) 1,145067где /и ю мгновенные значения токов в обмотках 2 и 3 в рабочемполупериоде (ток- ток в цепи управления, приведенный к цепи нагрузки).н,81, ==условный коэрцитивный ток.сТаким образом при а=О и в=О напряжение на нагрузке 8 С= 1" (а/в =1) .В управляющем полупериоде режима а=1 и в=О размагничивание...

Номер патента: 145068

Опубликовано: 01.01.1962

Автор: Антипенко

МПК: H03K 23/54

Метки: кольцевая, пересчетная, схема

...вдвое большего, чем число триггеров, коэффициента пересчета, входы всех триггеров объединены общей шиной и соединены с базами (сетками) триодов (ламп) через диодные схемы и, вторые входы которых подключены к. коллекторам (анодам) триодов (ламп) предшествующих триггеров,Составителя Редактор 3. Текред А, Л, р квина мрректог И. А Шпынева к печ. 10:11-62 г мат бум, 70 Х 1081/гв .Тирагк 650по делам изобретений ите Мичнстров СССРМ, Черкасский пер., д. Объем 0,18 азд, л,Цена 4 коп.ор За БТИ при Комите к ытии пр Москва, Типография ЦБТИ Комитета по при Совете Министров СС м изобретений и открыти осква, Петровка 14,Передача сигнала от каскада к каскаду идет через интегрирующие цепи 1 сопротивления Г и Я", диоды 0 и 0"). Приведенная схема,...

Номер патента: 145070

Опубликовано: 01.01.1962

Автор: Брусенцов

МПК: H03K 19/16

Метки: логический, элемент

...информации, вреден еще и тем, что значительная часть энергии импульса токаи питания вместо того, чтобы поступить на выход усилителя 1, рассеивается на диоде б, ужесточая его тепловой режим и выход усилителя 1 п.рестает быть исгочником тока стабильной амплитуды.Для устранения этих вредных явлений создаваемое на сопротивлении Л токами 1, и постоянное напряжение Е должно быть больше амплитуды э.д.с., наводимой в обмотке 8 под действием тока 1.В случае, когда А=1, а В=О, под действием токаперемагничивается только сердечник и возникает ток 4, в то время как ток 1, =О. Перемагничивание сердечника 1 под действием тока гвызывает появчение в обмотке 9 запрета э.д,с., действующую в направлении проводимости диода 7 и создающую (при Я=О) ток,...

Номер патента: 145071

Опубликовано: 01.01.1962

Автор: Шилов

МПК: H03K 19/16

Метки: отрицанием, совпадения, схема

...сердечника схемы совпадения шунтируется (при наличии источника 4 смешения) параллельными цепями: точка 5, диоды б и 7, земля и точка 5, диоды б и 7 земля. Следовательно, потенциал точки 5 при отсутствии входных сигналов равен О, В эту же точку через диод 8 и сопротивление 9 подается переменное управляющее напряжение,При поступлении на входы 1 и 2 одновременно двух сигналов диоды 7 и 7 запрутся, потенциал точки 5 поднимется и в управляющей обмотке 3 сердечника потечет ток, в результате чего увеличивается индуктивное сопротивление вторичной обмотки 10, и ток в нагрузке 11 прекращается.При отсутствии хотя бы одного из входных сигналов одна из шунтируюших цепей остается открытой и потенциал точки 5 подняться не может.Таки м образом,...

Номер патента: 145072

Опубликовано: 01.01.1962

Автор: Ларионов

МПК: H03K 3/286

Метки: блокинг-генераторах, двух, триггер, ферротранзисторный

...через сопротивление Р, к началу базовой обмотки, а его коллектор - к концу коллекторной обмотки. Ограничивающее сопротивление Рз в цепи базы транзистора ПТ 1 шунтировано конденсатором С, ограничивающее сопротивление Я 4 в цепи базы транзистора ПТ 2 такого шунтирующего конденсатора не имеет.Ъ 145072При подаче первого запускающего импульса, который является общим для обоих блокингов-генераторов, вследствие наличия конденсатора С сначала запускается левый блокинг-генератор на транзисторе ПТ 1, правый же блокинг-генератор на транзисторе ПТ 2, вследствие завала фронта импульса отстает от запуска левого блокинг-генератора, В дальнейшем, за счет блокинг-процесса левого блокинг-генератора транзистор ПТ 2 оказывается запертым э.д.с.,...

Номер патента: 145254

Опубликовано: 01.01.1962

Автор: Кариженский

МПК: H03K 5/26

Метки: временной, селектор

...сопротивлению Яобеспечивает такое напряжение смещения на базе триода П при котором сигнал Е поданный на вход схемы, практически не проходит на ее выход. Если на базу триода П, подать положительный селектирующий импульс соответствующей величины, при котором этот триод запирается, то на сопротивлении Р, образуется отрицательный импульс, под действием которого триод П, обеспечит прохождение сигнала на выход схемы на время действия импульса. Одновременно образуется отрицательный импульс и на потенциометре Я (на участке от движка до конца потеяциометра, подключенного к источнику питания). Вместе с тем во время действия импульса происходит увеличение тока в коллекторной цепи этого триода, что равнозначно действию положительного импу. -...

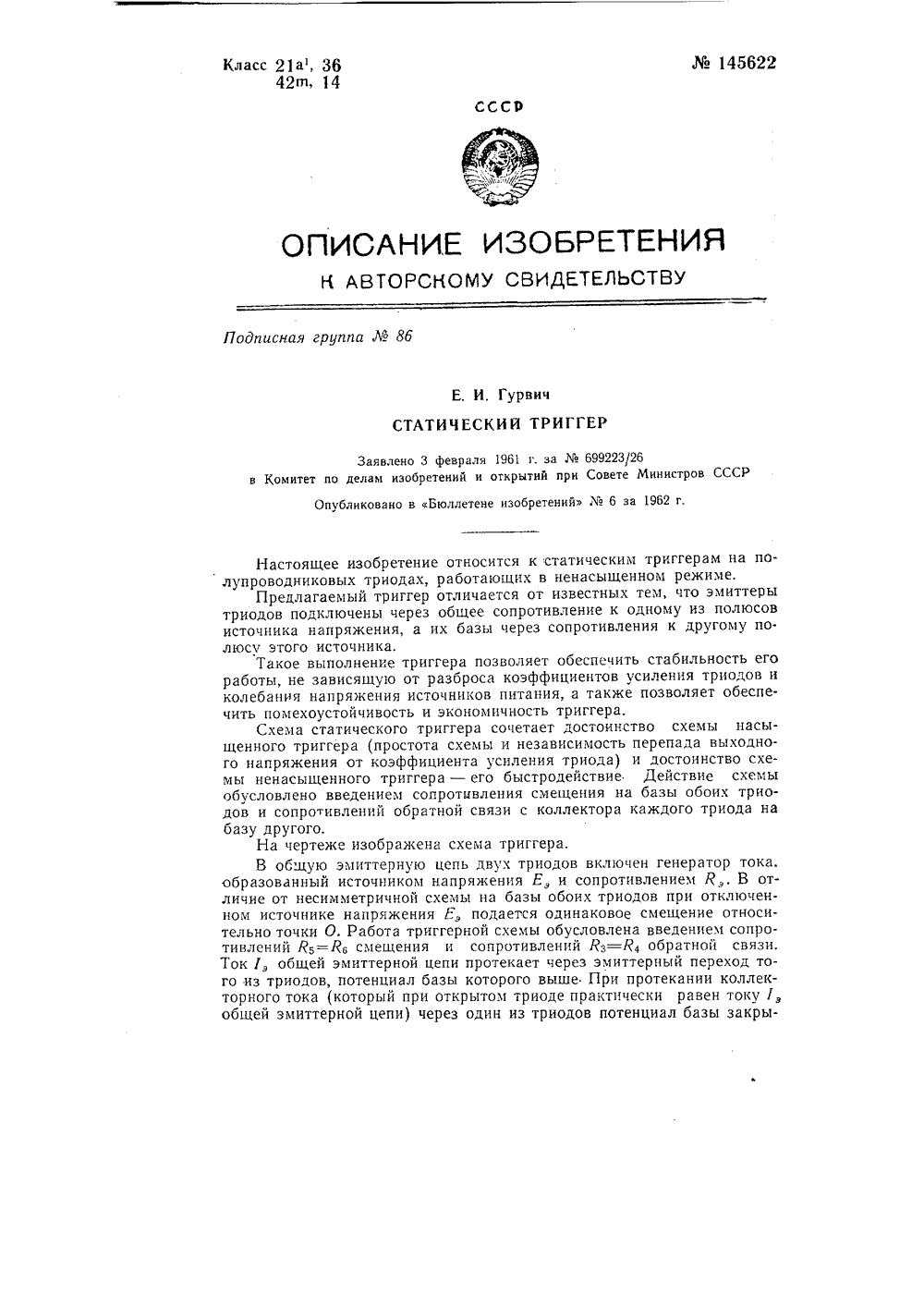

Номер патента: 145622

Опубликовано: 01.01.1962

Автор: Гурвич

МПК: H03K 3/286

Метки: статический, триггер

...Рз=Яа смещения и сопротивлений Рз=Р 4 обратной связи. Ток 1, общей эмиттерной цепи протекает через эмиттерный переход того из триодов, потенциал базы которого выше При протекании коллекторного тока (который при открытом триоде практически равен току 7, общей эмиттерной цепи) через один из триодов потенциал базы закры145622того триода ниже потенциала базы открытого триода. Такое состояние схемы устойчиво, Для переброса триггера на базу открытого триода подается положительный импульс. На величину тока 1, общей эмиттерной цепи оказывает влияние величина смещения на базе открытого триода, однако величина первоначального смещения может быть выбрана не превышающей 5 - 10% напряжения Е, источника.На величину потенциала базы...

Номер патента: 145623

Опубликовано: 01.01.1962

Автор: Пекарь

МПК: H03K 3/53

Метки: высоковольтный, генератор, импульсов

...выточки 5 на образующей поверхности цилиндра увеличивают разрядное расстояние по поверхности изоляции газовой камеры.Разрядное расстояние по поверхности внешней изоляции диска увеличено кольцевыми выточками б.Подача газа к газовым камерам и периодический отвод ионизированного газа производится по трубам 7 из электроизоляционного материала, соединенным металлическими фланцами 8.К фланцам подсоединяются металлические трубки 9 для подвода газа и высокого напряжения к отдельным искровым разрядникам, а также выводы 10 зарядных сопротивлений генератораПредлагаемый генератор имеет собственную индуктивность, незначительно превышающую суммарную собственную индуктивность конденсаторов.Л 0 145 б 22Малая индуктивность и короткие искровые...

Номер патента: 145628

Опубликовано: 01.01.1962

Автор: Кучерявенко

МПК: H03K 5/02

Метки: импульсов, отрицательных, усилитель-сумматор

...каскад с анодной нагрузкой и диодом, включенным в прямом направлении в цепь катода. Это позволяет получить на выходе импульсы, превышаюшие напрякение источника питания, и упростить схему усилителя.На чертеже изображена схема описываемого усилителя.Лампа 1 в исходном состоянии с помощью источника, приложенноГо к зажимам 2, закрыта и ее агро,Ное нзпря)кен 1 е равно напряжению источника питания лампы, приложенного к зажимам 3. При поступлении на катод лампы 1 отрицательного импульса она открывается и с сопротивления 4, включенного в анодпуо цепь, снимают отрицательный импульс напряжения. Поступающий на катод лампы 1 импульс суммируется. В цепь катода лампы 1 включен в прямом направлении диод 5, с помощью которого фиксируют нулевой...

Номер патента: 145695

Опубликовано: 01.01.1962

Автор: Парафенюк

МПК: A61N 1/32, H03K 3/06, H03K 7/02 ...

Метки: диапазоном, дилдинамических, изменения, модуляции, токов, широким

...управляющее напряжение. Частота коммутации устанавливается мультивибратором 2 по заданной программе. Изменение в широком диапазоне времени нарастания и спадания экспоненциальцых фронтов модуляции выходного сигнала, уменьшающих болевое воздействие и крайне необходимых при некоторых видах лечения, осуществляют с помощью электронной лампы с переменной проводимостью. Оца управляется экранным напряжением, сформированным емкостью и катодцым повторителем, образующими модулятор 3 посылок. При этом входной 10 сигнал в виде сццусоидальных импульсов подают на анод этой лампы, а выходной сигнал снимают с ее катодцой нагрузки, В катод лампы с переменной проводимостью вмонтировано малоинерционное защитное реле 4, соедицен ное с лампой 5.С...

Номер патента: 145696

Опубликовано: 01.01.1962

Автор: Парафенюк

МПК: A61N 1/32, H03K 3/06, H03K 7/02 ...

Метки: аппарат, диадинамическими, низкочастотной, терапии, токами

...для превращения заднего фронта синусоидальиых импульсов в экспонеициальиый,Выходной каскад аппарата, представляющий собой катодный повторитель, выполнен на лампе 42, к сетке которой с выхода модулятора подводят сформированное напряжение. Для неискаженной передачи этого напряжения выходной катодиый повторитель работает в режиме фиксированного отрицательного сме. щения. Выходное напряжение снимают с проволочного потенциоыетра 43, включенного в цепь катода лампы 42, и подают на выход аппарата, Для обеспечения безопасной работы в аппарате применено малоииерционное защитное реле 44 с автоблокировкой. Уменьшение инерции этого реле достигнуто отключением шунта 45 от его обмотки в момент начала сраоатываиия, а автоблокировка -...

Номер патента: 145905

Опубликовано: 01.01.1962

Авторы: Ильин, Смирнов

МПК: H03K 5/01

Метки: линия, постоянными, сосредоточенными, формирующая

...относительно катушки индуктивности,На чертеже изображена линия описываемой конструкции Индуктивность линии выполнена в виде непрерывно намотанного на каркас соленоида 1. Подключение конденсаторов отдельных ячеек линии к отводам от индуктивности осуществляется через замкнутые контактные кольца 2, расположенные на равных расстояниях друг от друга коаксиально с катушкой индуктивности и имеющие диаметр больше диаметра катушки, Такое выполнение отводов позволяет точно подобрать необходимое значение индуктивности отдельной ячейки и сделать взаимную индуктивность отводов постоянной по всей длине линии. При таком симметричном выполнении отводов значительно уменьшается величина пульсаций на вершине и фронтах формируемых импульсов,В заключении...

Номер патента: 145906

Опубликовано: 01.01.1962

Автор: Штейн

МПК: H03K 5/13

Метки: двоичных, импульсов, последовательность, преобразования, связи, сигналов

...последовательность импульсов имеет частоту следования /2 Пакет импульсов попадает также на вход 7 схемы 8 анти- совпадений, на вход 9 которой тот же пакет поступает с задержкой периода, осуществляемой линией 10 задержки. Схема 8 выдает импульс на выход 11 в том случае, если входной импульс поступает только на вход 9, и не выдает его, если импульсы поступают на входы 7 и 9, или только на вход 7. Таким образом, на выходе 11 схемы 8 появится только один импульс, задержанный на время периода по отношению к последнему импульсу пакета. Точки 11 и 12 соединены с двумя входами схемы 13 совпадений, которая выдает импульс на выход 14 только в том случае, если импульсы поступают на оба входа. Схема 13 совпадений соединена со входом триггерной...

Номер патента: 145933

Опубликовано: 01.01.1962

Автор: Фридман

МПК: H03K 17/51

Метки: коммутатор, четырехканальный, электронный

...(каналь. ных) каскада, собранных на двух лампах Лз и Л 4, мультивибратор (на лампе Л 5) и запускаемый им триггер (на лампе Л 2), работающий в режиме делителя на две частоты мультивибратора, а также выходной смеситель парно-канальных сигналов на лампе ЛМанипуляция четырех входных (канальных) каскадов осуществляется одновременным воздействием на них по катодным и анодным цепям соответственно катодных импульсов мультивибратора и выходных анодных П-образных импульсов триггера делителя.Применение в манипулирующей части устройства мультивпбратора, непосредственно воздействующего по катодным цепям на каналь. ные каскады и одновременно управляющего триггером - делителем ча. стоты и формирователем симметричных противополярных П-образных...

Номер патента: 146098

Опубликовано: 01.01.1962

Авторы: Абезгауз, Асовский, Либерман

МПК: H03K 17/042

Метки: коммутатор

...4 сдвигающих импульсов, представляющего собой мультивибратор на полупроводниковых триодах;Схема 5 ИЛИ на число входов, определяемых количеством четных и нечетных ячеек памяти;выходного устройства б, содержащего триггеры 7 и 8 со схемой 9 ИЛИ.Коммутатор работает следующим образом. При отсутствии в ячейках памяти 2 информации в кольцевом распределителе 3 циркулирует единица, записанная при первоначальной установке. При появлении входного сигнала на любом из формирователей 1 в соответствующую ячейку 2 памяти записывается единица.Импульс с распределителя д считывает сигнал с первой же ячейки памяти, в которую записана единица. Этот сигнал переводит в состояние У триггер 7, либо триггер 8 в зависимости от того, является...

Номер патента: 146347

Опубликовано: 01.01.1962

Автор: Гармаш

МПК: H03K 25/04

Метки: блокинг, генераторах, делитель, импульсов, повторения, частоты

...зависит от напряжения на конденсаторе 5, можно считать, что этот ток повторяет ток заряда конденсатора 2.Таким образом, заряд, теряемый конденсатором 5 за каждый цикл срабатывания блокинг-генератора на триоде 1, равен полному заряду конденсатора 2. Полагая, что конденсаторы 2 и 5 заряжаются до одного напряжеш 1 я и в исходном состоянии конденсатор 2 полностью разряжен, можно определить количество циклов, необходимых для полного разряда конденсатора 5 как отношение емкостей конденсатора 5 к конденсатору 2, представляющее собой коэффициент деления.Включение в цепь разряда конденсатора дополнительного полупроводникового триода 4 не влияет на работу блокинг-генератора вследствие его незначительного сопротивления, Это облегчает коскадирование...

Номер патента: 146349

Опубликовано: 01.01.1962

Автор: Павлов

МПК: H03K 4/26, H03K 4/41

Метки: генератор, развертки, строчной

...напряжения.Принципиальная схема генератора строчной развертки приведена на чертеже.Генераторная лампа 1 питает строчный трансформатор 2, В цепи анода демпферного диода 3 включена емкость конденсатора 4. Разряд конденсатора 4 происходит через триод 5 с малым внутренним сопротивлением, Триод 5 управляется по сетке частью пилообразного напряжения, снимаемого со строчного трансформатора 2 Во время прямого хода строчной развертки плавно изменяется внутреннее сопротивление триода 5. В результате этого постоянная времени выходного каскада строчной развертки увеличивается с увеличением тока в отклоняющих катушках б, что приводит к резкому повышению линейности развертки, особенно в ее начальной части.Описанный генератор может найти...

Номер патента: 146380

Опубликовано: 01.01.1962

Авторы: Глибицкий, Жемеров, Эпштейн

МПК: H01H 83/22, H03K 17/80

Метки: величины, датчик, защиты, линиях, отходящих, распределительных, устройств, электрических

...последовательно. Каждый дроссель имеет две вторичные обмотки,3 и 4. Изменением числа витков этих обмоток определяются различные уставки тока срабатывания датчикаВентили 5, включенные в цепях вторичных обмоток дросселей, проводят в течение положительных полупериодов тока, вентили б - в течение отрицательных полупериодов. Таким образом, при работе защищаемого объекта в нормальном режиме конденсаторы 7 заряжаются до напряжений, пропорциональных максимальным значениям тока на соответствующих интервалах.Если в какой-то момент времени будет иметь место увеличение тока сверх заданной уставкой величины, то в цепи вторичной обмотки дросселей датчика напряжение окажется больше, чем напряжение на конденсаторе Разность этих напряжений прикладывается...

Номер патента: 146613

Опубликовано: 01.01.1962

Авторы: Башмаков, Копылов, Мусатов

МПК: H03K 17/0412, H03K 17/60

Метки: бесконтактный, переключатель, реверсивный, трехпозиционный

...нарушается баланс моста и ток в нагрузке достигает максимальной величины, Для пропускания тока в нагрузке в обратном направлении должны быть переведены в режим насыщения триоды 2 и 3, а триоды 1 и 4 - заперты, Таким образом осуществляются три положения переключателя: выключено (тока в нагрузке нет) и два взаимно-реверсивных положения - по направлению тока в нагрузке.К базам триодов 3 и 4 подключены соответственно два управляющих триода 7 и 8. При подаче управляющего сигнала на базу одного из триодов, например триод 7, он открывается и переводит триод 3 в режим насьпцения. Перераспределение токов и напряжений в триоде 3 вызывает режим насыщения в триоде 2 После открывания триодов 2 и 3 в цепи нагрузки потечет ток, величина которого...

Номер патента: 146765

Опубликовано: 01.01.1962

Авторы: Вовченко, Розанов, Шумская

МПК: H03K 17/68

Метки: быстродействующий, коммутатор, полупроводниковых, приборах

...5 поочередно Зз.1 ыкзет переключающие ячейки и состоит из генератора пмнульсов и псресчетной схемы с дсгнифрзтором - коммутатора импульсов.Каждз 5 переключающая ячейка описываемого коммутатора выюлнена на одной; транзисторе 1, подключающем напряжение соотВетству 101 цего автои яченкс датчика 2 на 001 ции Выход только В момент присутствия нз данной ячейке управляющего импульса блока управления.Для РСкл 10 чснРя влиянР 51 согОот 11 влени 51 датиНОВ( и) на 1 и,з. вильность передач информации должно соблюдаться условие14 б 7 б 5 С этой целью датчик 2 включается между базой и коллектором транзистора 1, а управляющее напряжение подается на эмиттер (вход 3). Следовательно, в каждый момент времени на общей для всех переключаюших ячеек...

Номер патента: 146771

Опубликовано: 01.01.1962

Автор: Жовтис

МПК: H03K 3/16

Метки: блокинг-генератор

...с дополнительным диодом, отл и ч а ю щи йс я тем, что, с целью повышения устойчивости работы блокинг-генератора в режиме деления частоты и повышения длительности генерируемых им прямоугольных импульсов при работе в ждущем режиме, в цепь анод- ного тока лампы блокинг-генератора включено активное сопротивление, а последовательно с одной из обмоток трансформатора обратной связи включен диод, коммутирующий цепь обратной связи блокинг-генератора.Составитель В. Г. Туфельд Редактор Н, С. Кутафина Техред А. А. Камышникова Корректор В. Андрианов Подп. к печ. 20,1 Ъг. формат бум. 70 Х 108/, Объем 0,18 изд. л. Зак. 436 Тираж 800 Цена 4 кои. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Центр, М. Черкасский пер.,...

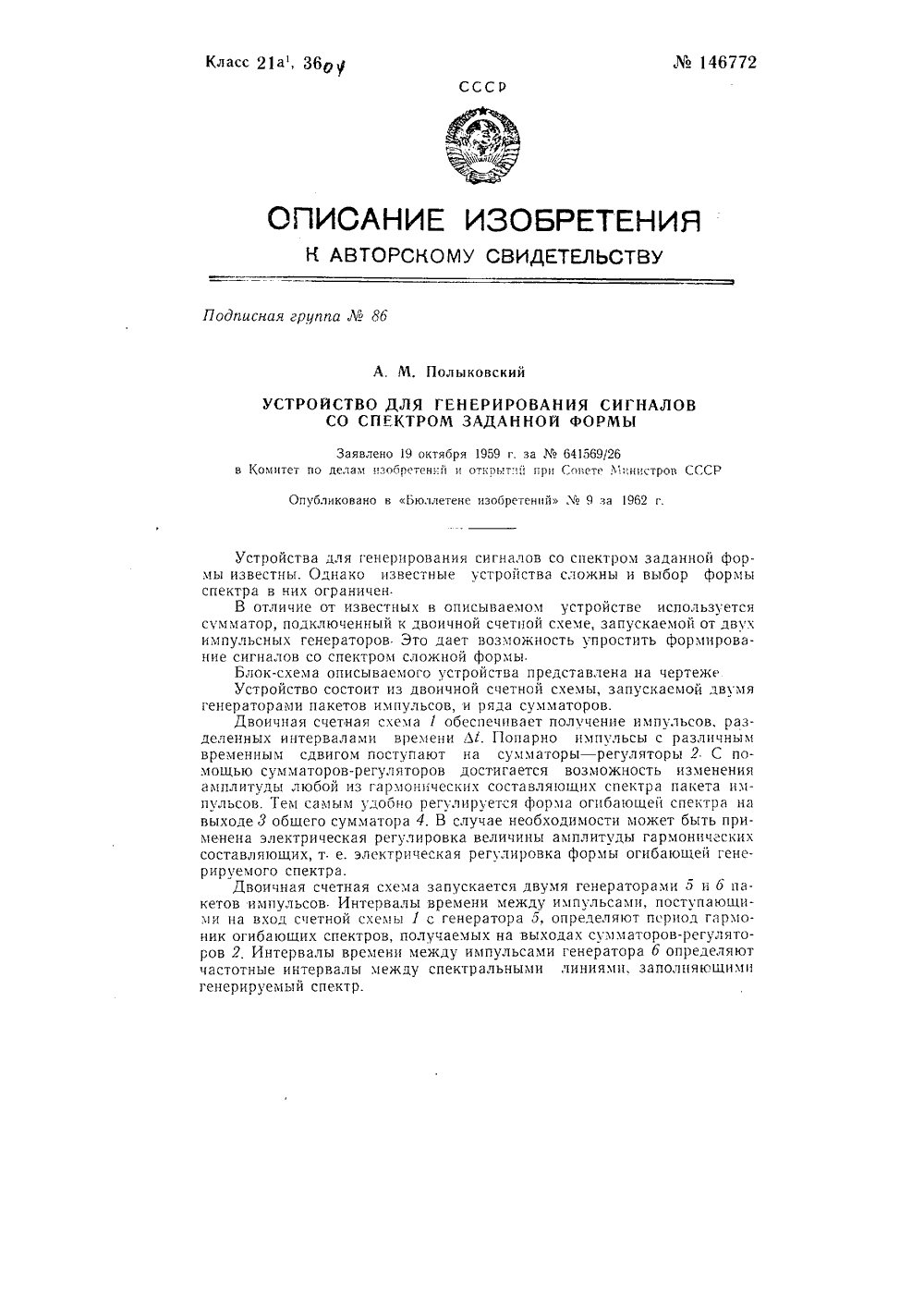

Номер патента: 146772

Опубликовано: 01.01.1962

Автор: Полыковский

МПК: H03K 4/00

Метки: генерирования, заданной, сигналов, спектром, формы

...интервалами времени М. Попарно импульсы с различным временным сдвигом поступают на сумматоры - регуляторы 2 С помощью сумматоров-регуляторов достигается возможность изменения амплитуды любой из гармонических составляющих спектра пакета импульсов. Тем самым удобно регулируется форма огибающей спектра на выходе 3 общего сумматора 4. В случае необходимости может быть применена электрическая регулировка величины амплитуды гармонических составляющих, т е. электрическая регулировка формы огибающей генерируемого спектра.Двоичная счетная схема запускается двумя генераторами 5 и 6 пакетов импульсов. Интервалы времени между импульсамн, поступающими на вход счетной схемы 1 с генератора 5, определяют период гармоник огибающих спектров,...

Номер патента: 146773

Опубликовано: 01.01.1962

Автор: Козлов

МПК: H03K 3/286

Метки: триггер

...величина тока з определяется в конечном счете состоянием триода Т,14 б 73Кроме тока 1, в управляющую цепь триода независимо от его состояния подается еще и постоянный ток (; от источника питания Е,.Результирующий ток будет определяться разностью этих двух токов.Обозначим ток, соответствующий открытому триоду, индексом 1 а ток, соответствующий закрытому триоду, индексом 1"з, Тогда результирующий ток при открытом триоде, обеспечивающий его открытое состояние, будет равен разности токов У, и 1.Второе состояние - триод закрыт. В этом случае результирующий ток, обеспечивающий закрытое состояние триода, будет равен разности токов 1; и Г.Для перевода триггера из одного состояния в другое в управляющую цепь триода подаются запускающие...
