H03K — Импульсная техника

Номер патента: 150872

Опубликовано: 01.01.1962

Автор: Рабинович

МПК: H03K 7/10, H04J 3/06

Метки: многоканальных, синхронизации, систем

...нальным система, что дает возможность одиозна 1 н (п)едс 11 ить и)ложене временного нуля, относительно которог: можно определить местоположение всех импульсов проб каналов многоканальной системы,Лв 150872- 2 -Предмет изобретения Способ синхронизации многоканальных систем импульсно-кодовой модуляции с временным делением каналов, отличающийся тем, что, с целью упрощения процесса образования кодовой группы синхроимпульсов, синхрогруппы образуют из маркерных импульсов, вводимых вместо первых импульсов первых каналов каждого малоканального блока, а закон построения синхрогруппы выбирают из условия наибольшей 51 омехозащищенности системы синхронизации. Составитель. В. С. Козлов Редактор Н. С. Кутафина Текред А, А. Камышникова Корректор Р. М....

Номер патента: 150899

Опубликовано: 01.01.1962

Автор: Лотош

МПК: H03K 17/28

Метки: времени, реле

...8. Последний открывается напряжением, снимаемым с сопротивления 15, поскольку сердечник 4 находится в насыщенном состоянии. Величина сопротивления 1 б выбирается таким образом, чтобы при ненасыщенном сердечнике 4 открывания триода 8 не насупало,В силу того, что сопротивление цепи для импульсов отрицательной полярности больше, чем для положительных импульсов, происходит постепенное намагничивание сердечника 1, причем ток в его цепи настолько мал, что при наличии соответствующим образом подобранного сопротивления 17 открывания триода 9 не происходит. По достижении сердечником 1 насьпцения в сопротивлении 11 появляется положительный импульс напряжения, частично перемагничиваюгцпй сердечМ 150899 Предмет изобретения Реле времени,...

Номер патента: 150922

Опубликовано: 01.01.1962

Автор: Глазов

МПК: H03K 4/22

Метки: генератор, развертки

...схема описываемого гене ратора,Генератор развертки выполнен по схеме фантастрона, в которой подключение экранной сетки разрядной лампы 1 фантастрона к анодной нагрузке 2 производится через дополнительный усилительный каскад. В качестве усилительного каскада использован дополнительный каскад с катодным входом, выполненный на лампе д. Антидинатронная сетка лампы 1 соединена через активное сопротивление 4 с анодом лампы 3 усилительного каскада. Время-задающая цепочка генератора выполнена на сопротивлении 5 и емкости б, а делитель связи в цепи анти-динатронной сетки разрядной лампы 1 - на сопротивлениях 4 и 7. В качестве анодяой нагрузки разрядной лампы 1 служит сопротивление 8. Со стороны экранной сетки разрядной лампы 1 каскад 3 обладает...

Номер патента: 150934

Опубликовано: 01.01.1962

Автор: Кораблев

МПК: H03K 17/52

Метки: газоразрядных, лампах, распределитель

...срабатывание ламп распределителя.Коммутация импульса пуск по ка сходит пвании лампы пуск, которая выдает и ый имиимпульс одновременно подается в две ц пы расп(цепь Р,С,) и на лампы коммутатора (150934Собственно коммутатором являются лампы распределителя, Коммутация импульса пуск происходит через плазму сработавшей в данный момент лампы распределителя, на сетку соответствующей лампы коммутатора. Если лампы распределителя не горят, то импульс пуск не попадет ни на одну лампу коммутатора.Импульс пуск зажигает лампу О распределителя, а другие лампы распределителя гасятся пусковым импульсом, одновременно подаваемым в цепь Р,С В результате этого устройство возвращается в исходное состояние.Если постоянную времени цепи ЯС, сделать равной...

Номер патента: 151107

Опубликовано: 01.01.1962

Авторы: Коптев, Маслов, Панов

МПК: H03K 21/00

Метки: двухимпульсных, декатронах, пересчетное

...импуль падения цепи катодом через ения цепи об ержки и вто йства на СЧЕТНОЕ УСТРОЙСТВО Н ДЕКАТРОНАсчета (+), так и по рмирующее устройст, поступающие на содиниц. Формирующее стной схеме, котораябы вначале, импульс с - на второй лодкаульса на канал ( - ) тод декатрона.дой десятков (декаты две схемы совпаде - обратного). На схе. а (+) следующей дезки нулевого катоПредмет изобретения Пересчетное устройство на двухимпулцсных декатронах с самостоятельным вцгводом одного нулевого катода, отл и чающее с я тем, что, с целью обеспечения реверса, применены схемы совпадения, выходы которых соединены с формирователем импульса для запуска следующего декатрона, вход схемы совпадения цепи прямого счета соединен с нулевым катодом и вторым подкатодом...

Номер патента: 151114

Опубликовано: 01.01.1962

Авторы: Долинская, Соборников

МПК: H03K 19/162

Метки: выполненных, диодах, параметронов, питания, полупроводниковых

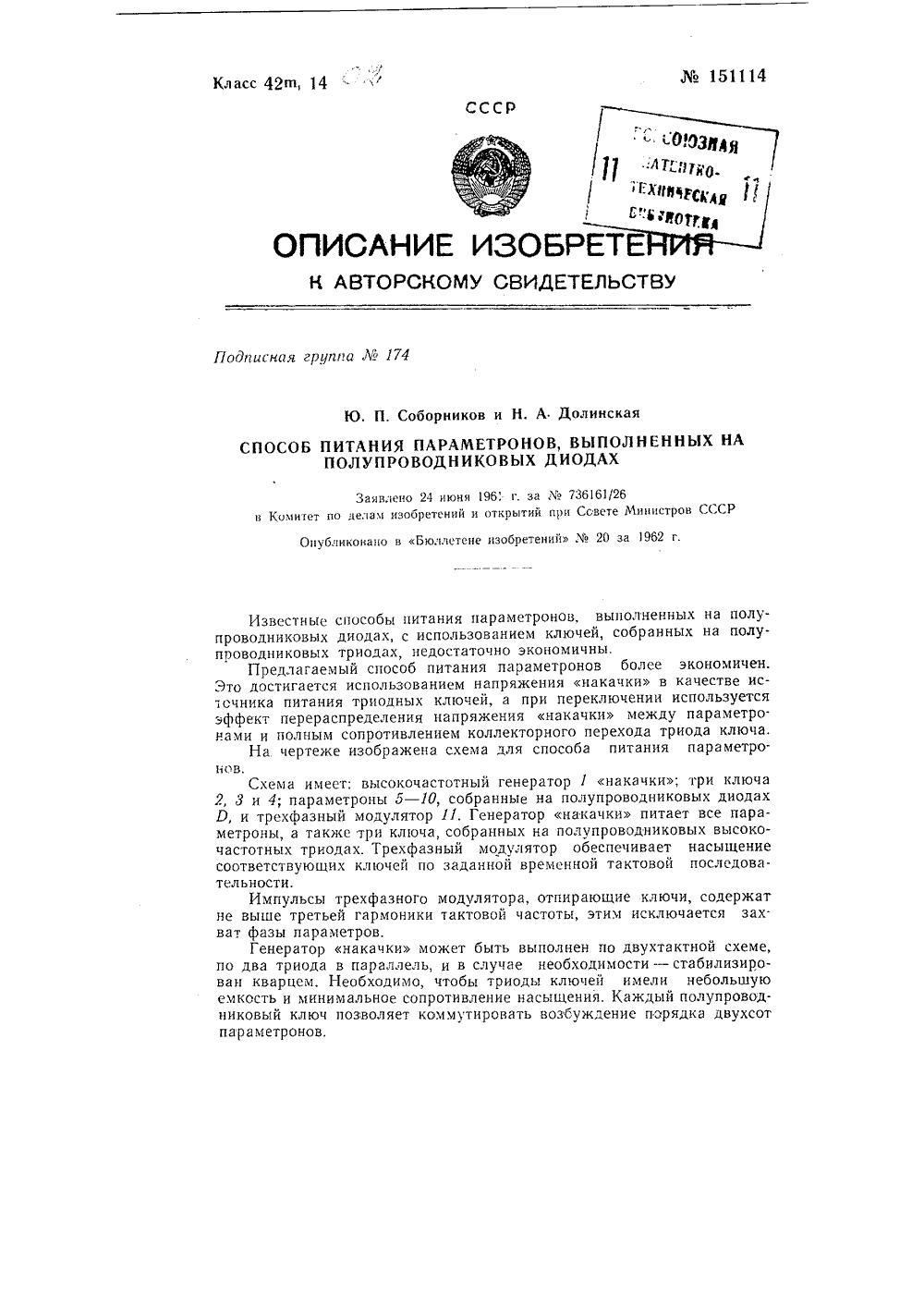

...генератор 1 накачки; три ключа2, 3 и 4; параметроны 5 - 10, собранные на полупроводниковых диодахР, и трехфазный модулятор 11. Генератор накачки питает все параметроны, а также три ключа, собранных на полупроводниковых высокочастотных триодах. Трехфазный модулятор обеспечивает насыщениесоответствующих ключей по заданной временной тактовой последовательности.Импульсы трехфазного модулятора, отпирающие ключи, содне выше третьей гармоники тактовой частоты, этим исключаетсяват фазы параметров.Генератор накачки может быть выполнен по двухтактной схеме,по два триода в параллель, и в случае необходимости - стабилизирован кварцем. Необходимо, чтобы триоды ключей имели небольшуюемкость и минимальное сопротивление насыщения. Каждый...

Номер патента: 151116

Опубликовано: 01.01.1962

Автор: Кораблев

МПК: H03K 21/00

Метки: двоичный, изменением, коэффициента, пересчета, счетчик

...продолжает гореть до момента зажигания выходной лампы.Таким образом, запаздывающий импульс создается автоматически в момент восстановления напряжения на триггере до напряжеыя зажигания диода. Диод формирует фронт импульса, меняет его фазу и иливает по сравнению с плавно восстанавливающимся напряжеем. Для ения в триггена ка е О. Этим сниМ 151116 Предмет изобретения Двоичный счетчик с изменением коэффициента пересчета, содержащий триггеры, выполненные на лампах с холодным катодом, и линии задержки, отличающийся тем, что, с целью упрощения устройства, к выходному триггеру подключен газоразрядный диод с хо. лодным катодом, служащий для задержки, усиления формирования и изменения фазы поступающих с триггера импульсов. ф 100-150-О,Я...

Номер патента: 151382

Опубликовано: 01.01.1962

Авторы: Лаптев, Моин, Смольников

МПК: H03K 3/57

Метки: lc-генератор, диодом, кремниевым, релаксационный, управляемым

...индуктивностью 8. Питание зарядной цепи осуществляется от источника постоянного напряжения,подключенного к зажимам 4 и б. После заряда емкости 2 происходит от.иирание управляемого диода б, включенного последовательно с первичной обмоткой импульсного трансформатора 7, вторичная обмотка которого подключена к нагрузке, не показанной на чертеже.Базу управляемого диода б соединяют с минусом источника питания. Разрядом емкости 2 управляет диод б, который открывается принапряжении порядка 1 - 2lю от максимального напряжения зарядной цепи, чем достигается снижение зависимости частоты генерируемых колебаний от напряжения источника питания и температуры полупроводниковых диодов,При изменении напряжения питания генератора на -+20%...

Номер патента: 151383

Опубликовано: 01.01.1962

Автор: Куротченко

МПК: H03K 5/156

Метки: импульсов, синхронизирующих

...на входе динамического триггера сравнивается с напряжением на конденсаторе С В момент включения питания напряже-ние на емкости равно нулю, и база триода Т 2 получает положительныйпотенциал по отношению и эмиттеру, равный величине автоматическогосмещения Енз. Вследствие этого триод Т, динамического триггера закрыт, а триод Тз - открыт. Управляющие триоды Т, и Т 4 закрыты. Подвлиянием приложенного напряжения начинается заряд конденсатора С,по пепи С, - Й 4 - т(з. Когда напряжение на конденсаторе станет равным151383 напряжению смещения Ена, происходит переключение триггера, и гриод Т, открывается, а напряжение на конденсаторе С, продолжает возрастать. Из линии связи поступает синхронизирующий импульс, открывая триод Т, и...

Номер патента: 151384

Опубликовано: 01.01.1962

Автор: Усышкин

МПК: G06F 1/00, H03K 21/02

Метки: делитель, импульсов, полупроводниковый, частоты

...синхронизации включен блокирующий триод БТ, который подобно ключу может находиться либо в закрытом, либо в открытом состоянии. Триод БТ управляется током насыщающегося дросселя Дп, Напряжение питания дросселя Др устанавливается с вполне достаточ151384ной точностью благодаря включению параллельно обмотке питания дросселя кремниевых стабилитронов Д, и Д 2,Рассмотрим, процесс работы устройства на примере деления на 10.Количество витков насыщающегося дросселя Др выбирается с таким расчетом, чтобы насыщение сердечника в интервале времени наступило позже поступления четвертого импульса и раньше пятого. При насыщении насышающегося дросселя Др его ток отпирает почти запертый до этого блокирующий триод БТ и деблокирует цепь синхронизации,...

Номер патента: 151509

Опубликовано: 01.01.1962

Автор: Беляков

МПК: H03K 3/033

Метки: диодах, кремниевых, одновибратор, переключающих

...диод Д находится в выключенном состоянии, а переключающий диод Д 2 во включенном состоянии. Это определяется напряжением включения переключающих диодов: у диода Д, напряжение включения обязательно должно быть больше, а у диода Д 2 напряжение включения обязательно должно быть меньше напряжения питания, При подаче запускающего импульса через конденсатор С включается ческая схема предложенного уст- б151509 диод Д 1 и напряжение на нем падает до значения близкого к нулю, Напряжение на диоде Д 2 за счет напряжения на емкости С, изменится скачком до - Е (Е - напряжение 1 источника питания), и диод Д 2 выключится. Конденсатор С, начинает перезаряжаться через зарядное сопротивление Й 2 от напряжения - Едо +Е, таким же образом...

Номер патента: 151510

Опубликовано: 01.01.1962

Автор: Пшеничников

МПК: H03K 23/74, H03M 1/48

Метки: двоичный, компенсатора, регистр, цифрового

...конденсатор С, заряжается и через обмотку 1 реле Рс будет протекать ток. При этом контакт реле Р, переключается в положение единица, и далее подключает к схеме сравнения первую ступень напряжения сравнения Ус.Если Усс 1 где У, - компенсируемое напряжение, то реле Р, своим контактом фиксирует единицу старшего разряда. Если 1/с,)11 то ключевой элемент К схемы сравнения замыкает цепь обмотки 1 и контакт, переключается в положение нуль. При переходе высокого напряжения на второй выход распределителя процесс повторяется,Предмет изобретения Двоичный регистр цифрового автоматического компенсатора, построенный на поляризованных реле с общим сбросовым входом, о тл ич а ю щ и й с я тем, что, с целью упрощения и повышения надежности устройства,...

Номер патента: 151511

Опубликовано: 01.01.1962

Автор: Сычев

МПК: H03K 19/00

Метки: выполнения, логических, операций

...во время одного и того же такта. Обычные тактовые (синхронизирующие) сигналы обозначим буквой , стандартные - 1, Цифры внизу справа у обозначений указывают, в какой последовательности (в какой такт) должны подаваться сигналы а, 6, 1 и 1,151511Синхронизирующие сигналы г и стандартные сигналы 1 генерируются схемой, управляющей работой всего вычислительного устройства.На выходе ячейки 1 памяти сигнал с может появиться либо во время прихода сигнала Ь 2, либо сигнала 1 з, но при условии, что перед этим на вход ячейки 1 придет сигнал а,. Сигнал на выходе, одновременный с Ь 2, эквивалентен операции а. Ь, а одновременный с 1, эквивалентен операции а ЬЕсли стандартный сигнал 2 совпадает с логическим сигналом Ь 2, то сигналом с...

Номер патента: 151514

Опубликовано: 01.01.1962

Автор: Зайцев

МПК: H03K 23/66

Метки: деления, импульсов, коэффициентом, переменным, частоты

...тиратрон,/7 а зажигается. По сопротивлениям Яи Р,з в течение одного полупериода пойдет ток, под деиствием которого создается выходной импульс напряжения 7 Нагрузка может быть включена вместо сопротивления Рк 1Сопротивление Лз подобрано таким образом, чтобы папряжения У, на нем было равно или несколько больше ии у еля ча ых ячежных для способа делени дение нанапряже151514 ния У В цепи сетки разрядного тиратрона Л 1 во время горения тиратрона Лз действует разность напряжений У,. - с 7 = О и последний открываемся, Накопительный конденсатор Стт быстро разряжается через тиратрон Л 1,и небольшое сопротивление Яка. Когда тиратрон Л, запираечся, схема возвращается в исходное состояние. Тиратрон Л, надежно запирается напряжением У, так...

Номер патента: 151563

Опубликовано: 01.01.1962

Автор: Руднев

МПК: H03K 3/42

Метки: импульса, прямоугольного, формирования, фотоблок

...фотоблока изображена на чертеже.На фотоэлемент 1 падает свет от мощной световой импул лампы 2. Последовательно с фотоэлементом 1 включен дроссель мотанный на тороидальном сердечнике. В качестве материала д.готовления сердечника может быть применен оксифер. С целью фирования паразитных колебаний параллельно дросселю 3 х быть включена цепочка, образованная последовательно соединен диодом 4 и сопротивлением 5.Использование дросселя 3 в качестве сопротивления нагрузки сбеспечивает работу в области максимальной крутизны вольтамперной характеристики фотоэлемента 1, так как дроссель имеет значительное Реактивное сопротивление в начале вспышки, которое уменьшается с течением времени по нелинейному закону. Работа на участке нара151563...

Номер патента: 151698

Опубликовано: 01.01.1962

Автор: Тимкин

МПК: H03K 3/12

Метки: постоянного, сверхрегенеративный, сигналов, усилитель

...параллельно-балансного усилителя в сочетании с катодным повторителем, являющаяся схемой триггера.При замкнутых ключах К, и К 2 сетки ламп Л 1 и Лв заземляются, Напряжение расбаланса (ухода нуля) с выхода катодного повторителя прикладывается к конденсатору С и заряжает его. При размыкание ключей конденсатор С оказывается включенным в сеточную цепь лампы Ля последовательно с напряжением ухода, нуля и компенсирует его. В то же время на сетку лампы Л, подается сигнал.Благодаря образованию контура положительной обратной связи с момента размыкания ключей начинает развиваться лавинообразный процесс. Поскольку единственным напряжением, действующим на схему после размыкания ключей, является входнои сигнал (исключая шу мы и незначительное...

Номер патента: 151705

Опубликовано: 01.01.1962

Авторы: Берковская, Ильин, Крейцер

МПК: H03K 17/04, H03K 17/16

Метки: быстродействующий, коммутатор, электронный

...открывают триоды Т, н Т. Конденсаторы С и С через обмотки Ь, трансформатора Тр и триоды быстро заряжаются до напряжения, зависящего только от потенциала, подаваемого на базы триодов. Во время отсутствия селекторного импульса триоды закрыты и через параллельные им сопротивления Р, и Р, успевает произойти полный разряд конденса. торов С и С. Разброс и неустойчивость параметров триодов Т, и Т, а также неравенство емкостей конденсаторов С и Ср и обмоток 1. может сказаться лишь на постоянных времени разряда и заряда конденсаторов. Потенциометрами Р и Рз можно осуществлять выравнивание постоянных времени разряда и заряда соответственно, что позволяег в значительной мере осуществить баланс в моменты переднего и заднего фронтов импульса....

Номер патента: 151876

Опубликовано: 01.01.1962

Авторы: Попов, Сумароков

МПК: H03K 19/00

Метки: полусумматора, схема

...направлений смещения +Е, и - Е, можно добиться требуемого режима работы полусумматора,В качестве входных сопротивлений Яз и Р 4 могут быть использованы прямые сопротивления диодов, причем для увеличения логических возможностей схемы можно включать . по два диода на каждом из входов.Предлагаемая схема допускает гальваническое объединение выходов перенос, что является важным обстоятельством при конструктировании сумматора из двух полусумматоров,Предмет изобретенияСхема полусумматора, построенная на диодах и сопротивлениях, отличающаяся применением одного импульсного трансформатора, содержащего две обмотки с равным количеством витков.4, ) 1 Ф - С ГСоставитель Г. Чуйка Редактор Н. С. Кутафина Техред А. А. Камыщникова Корректор Н, В....

Номер патента: 151880

Опубликовано: 01.01.1962

Авторы: Веселое, Лебедева

МПК: H03K 23/76

Метки: каскадный, счетчик

...1, Продвижение 1 во втором каскаде осуществляется ферриттранзисторными усилителями (ФТУ). Запускаются ФТУ импульсами с крайних ячеек первого каскада. Ключи Тт и Тз предназначены для второго каскада.Работа счетчика в каком-либо одном направлении протекает как в обычном однотакт ном регистре.Первый тактовый импульс считает с ГЕ,выходной импульс на конденсатор, который затем разрядится через входную обмотку ячейки ИН,. Второй импульс перепишет 1 в ячей ку Я 1 и одновременно в компенсирующеекольцо ячейки ИН,. Третий импульс перепишет 1 в ячейку Я а считывание 1 с основного и компенсирующего колец ячейки ИН, не дает возможности снова записать 1 в 15 ячейку Яь Это будет происходить до тех пор,пока 1 не выйдет из регистра 1 на вход ФТУ,). В...

Номер патента: 151882

Опубликовано: 01.01.1962

МПК: H03K 19/00

Метки: 151882

...запоминающего устройства. Третий элемент и, принимает и запоминает результат логической операции из ключа К и передает его по команде или в ячейку запоминающего устройства, или в элемент п 2.Для упрощения схемы на чертеже все соединения сходственных элементов не показаны, а только связи граничных элементов,Решающее устройство может работать по трехадресной или одно- адресной системам команд. Поскольку в ДЛРУ предусмотрена возможность передачи по команде сигналов из и, в а, во всех ячейках одновременно, то во многих случаях результат предыдущей логической операции может быть непосредственно использован для последующей операции, без обращения к запоминающему устройству. Пользуясь тем, что электрические элементы сетки запоминающих устройств...

Номер патента: 151884

Опубликовано: 01.01.1962

МПК: H03K 3/30, H03K 5/13

Метки: 151884

...образующимися на базовых обмотках трансформатора ггосле окончания формирования импульса. Для получения двухтактпого заторможенного режима отпирание одного из триодов, например Т производится при помощи дополнительного насыщенного трансформатора Ф При запирании триода Т, открывается триод Т., В то же время запирание тоиода Т. пе вызывает отпирания триода Т 1, так как напряжение, снимаемое с обмотки 1 Г трансформатора Ф, обусловленное уменьшением тока триода Т., действует в противофазе с напряженнем па обмотке 1 Г, трансформатора Ф,Длительности импульсов напряжения на обмотках 1 Г и 1 Г, одинаковы, так как сердечники трансформаторов Ф, и Ф находятся в насыщенном состоянии.Для запуска элемента задержки подается импульс тока на обмотку 1...

Номер патента: 151886

Опубликовано: 01.01.1962

Автор: Базалицкий

МПК: H03K 23/74

Метки: десятичный, импульсов, счетчик

...числу 74, Результаты счета импульсов считываются со счетчиков специальным считывающим устройством, которое от автономного источника питания подает командные импульсы положительной полярности поочередно на щетки всех счетчиков. При этом импульсы подаются сначала на щетку 2 Щ (провод д), а затем на щетку 1 Щ (провод г) счетчика, т, е. считывание осуществляется с высших разрядов счетчиков,В зависимости от положения щеток реле в контактных полях, указанные командные импульсы по проводам О, 1, 2, 3, 4, 5, б, 7, 8 и 9 попадают на соответствующие входы автоматического регистрирующего устройства (пишущая машинка с электрифицированной цифровой клавиатурой, перфоратор ИП 5-45 или ПД 45-2 и т, п.). Диоды ЗД и 8 Д при считывании...

Номер патента: 151891

Опубликовано: 01.01.1962

Авторы: Глебов, Микаэлян

МПК: H03K 23/76

Метки: двухтактный, кольцевой, регистр, феррит-триодный

...в каждой группе сердечников. Обмотки К., базовой цепи триода осуществляют положительную обратную связь, необходимую для развития блокинг-проЬо 15189цесса, Базы обоих триодов соединены со входом схемы, Ждущий режим блокинг-генераторов осуществляется с помощью делителя напряжения, образованного конденсатором С, диодом Л и сопротивлением Я.Рассмотрим принцип работы предлагаемого регистра.Пусть 1 записана на сердечнике1. На всех остальных сердечниках записан О. Тактовые импульсы поступают одновременно на базы триодов обоих блокинг-генераторов, Поступивший импульс вызовет срабатывание блокинг-генератора той группы, в одном из сердечников которой записана 1.В блокинг-процессе состояние 1 с этого сердечника списывается, Возникший при...

Номер патента: 151892

Опубликовано: 01.01.1962

Авторы: Долкарт, Новик, Степанов

МПК: H03K 5/01

Метки: импульсов, формирователь

...положительныи перепад напряжения вызывает подачу положительного импульса разряда конденсатора через диод 4 на вход усилителя 5, изменяющего фазу на обратную на 180), На выходе усилителя появляется отрицательный импульс, форма которого зависит от характера нагрузки 6. Как только амплитуда этого импульса достигает величины, равной напряжению стабилизации кремниевого стабилитрона 7, конденсатор 2 оказывается через диод 8 и кремниевый стабилитрон 7 подключенным к отрицательному выходному импульсу, который вызывает разряд. конденсатора 2, что, в свою очередь, ведет к прекращени 1 о выходного импульса. Таким образом, формируется выходной импульс с амплитудой, определяемой величиной напряжения стабилизации крем. ниевого стабилитрона 7....

Номер патента: 151893

Опубликовано: 01.01.1962

МПК: H03K 3/84

Метки: 151893

...обеспечивает коэффициент пересчета, равный (1+2) (1+ + 2)(1 + 2) = 27.Работает устройство следующим образом. Входной синусоидальный сигнал А (или сигнал любой другой формы) поступает на формирующий каскад Р - триггер Шмидта, блокинг-генератор и т, д. С выхода формирующего каскада стандартизированные по амплитуде, дифференцированные импульсы В частоты следования входного сигнала поступают на пакетный генератор. Первый запускающий импульс О отрицательной полярности проходит беспрепятственно на выход схемы и одновременно запускает все шесть фантастронов трех секций генератора, Время задержки для каждой последующей секции выбрано между ячейками убывающим и кратным, что обеспечивает необходимый равномерный интервал между выходными...

Номер патента: 151987

Опубликовано: 01.01.1962

Авторы: Ральцев, Рудаков, Шапошниченко

МПК: H03K 17/95

Метки: датчик, магнитный

...током истпоступающим из линии через реле 6.Сопротивление 2 подключено ко входу усилителя на транзисторных усилителях 7 и 8. При воздействии на дроссель 1 внешнего магнитного поля его индуктивное сопротивление резко уменьшается, увеличивается ток в цепи дросселя, вызывая увеличение падения напряжения на сопротивлении 2. При этом открываются транзисторные усилители 7 и 8, и в их коллекторной цепи начинает протекать ток, достаточный для срабатывания исполнительного реле б.Питание усилителя осуществляется через диод 9 по общей линии.Описываемый датчик конструктивно разделен на два блока, в один из которых входит (дроссель), а в другой - транзисторный усилитель с исполнительным реле. Первый блок (непосредственно датчик)...

Номер патента: 151994

Опубликовано: 01.01.1962

Автор: Кощеев

МПК: H02M 5/16, H03K 12/00

Метки: импульсы, повторения, прямоугольные, сигналов, синусоидальных, утроенной, частотой

...схема описываемого преобразователя.Преобразователь состоит из двух полупроводниковых триодов 1 и 2, шестифазного выпрямителя на полупроводниковых триодах 3, дрос. селя 4 большой индуктивности, согласующего автотрансформатора 5 и выходного трансформатора б. Благодаря большой индуктивности дросселя 4 выпрямленный ток имеет постоянное значение. При этом проходящий через каждый триод 8 выпрямителя ток прямоугольной формы обеспечит прохождение тока прямоугольной формы через базы выходных триодов 1 и 2.Поскольку шестифазный выпрямитель питается от трти через трехфазный трансформатор 7, ток протекает чер151994 очередно в течение /а периода. Следовательно, через нагрузку 8 преобразователя синусоидальных колебаний проходят прямоугольные...

Номер патента: 152121

Опубликовано: 01.01.1962

Автор: Клейман

МПК: H03K 23/54

Метки: кольцевой, счетчик

...так как правые половины ТТ 9 и Т, заперты. Очередной импульс, пройдя через И 4, воздействует на Т 4 и Т:, заставляя их перейти в новое состояние (фиг. 2 в) и т. д.Если постоянную времени выбрать такой, чтобы ключ успел открыться только к приходу очередного импульса запуска, то схема становится нечувствительной к длительности импульса запуска. Запускающий импульс воздействует через ключ только на одно плечо триггера. Этим объясняется увеличение надежности срабатывания схемы.Предмет изобретенияКольцевой счетчик, состоящий из триггерных ячеек и схем совпаде ния, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, одноименные выходы всех триггеров, кроме исходного, соединены с собирательной схемой, выход которой подключен к...

Номер патента: 152122

Опубликовано: 01.01.1962

Авторы: Горин, Прохоров

МПК: H03K 19/16

Метки: логический, магнитный, элемент

...представлена схема магнитного логического элемента, выполняющего функцию импликации следующим образом.Если сигналы а=Ь=О, то сердечник находится в насыщенном состоянии и напряжение Ур в рабочий полупериод почти полностью прикладывается к нагрузке, Если а=1 и Ь=О, то присутствие сигнала а не меняет работу схемы, так как он запирает размагничивающую цепь элемента при размагничивающем сигнале Ь=О. Если сигналы а=О иЬ=1, то сигнал Ь в управляющий полупериод размагничивает сердечник, который в рабочий полупериод намагничивается напряжением Ур, то есть напряжение У почти полностью прикладывается к рабочей обмотке К и на нагрузке будет только напряжение холостого хода. Если а=Ь=1, то сигнал а запирает в управляющий полупериод цепь...

Номер патента: 152708

Опубликовано: 01.01.1963

МПК: H01H 47/32, H03K 3/57

Метки: 152708

...зарядное сопротивление выбирается больше сопротивления нагрузки и невелика мощность, потребляемая генератором, На чертеже изображена электрическая схема предлагаемого реле. Реле содержит управляемый диод ДУ и релаксационный генератор, выполненный на переключающем диоде ДП так, что при наличии питающего напряжения и при открытом управляемом диоде ДУ конденса152708тор С заряжается через сопротивление Я. Когда напряжение на конденсаторе С достигнет величины пробивного напряжения переключающего диода ДП, через него произойдет заряд конденсатора С, при этом полученный разрядный импульс будет подаваться на управляемый диод ДУ, осуществляя его гашение. Открывание управляемого диода ДУ осуществляют посредством подачи на его управляющий...
