Тишенко

Стенд для демонтажа шин колес транспортных средств

Загрузка...

Номер патента: 1798216

Опубликовано: 28.02.1993

Авторы: Гребенюк, Отришко, Семенов, Тишенко

МПК: B60C 25/138

Метки: демонтажа, колес, средств, стенд, транспортных, шин

...подвижный упор 15, 40 выполненный в виде конуса; подвижный упор 15 содержит резьбовой механизм перемещения его в рабочее положение, Конус подвижного упора 15 установлен с возможностью вращения. Аналогичный конус в ви де накладки устанавливается на упорный риск 4.Стенд работает следующим образом, При демонтаже шин согласно Основному изобретению по а,с. М 954259, консоль ная стойка 11 повернута в сторону на шарнире, и не мешает демонтажу шин.Для расточки тормозных барабанов в сборе с колесами консольная стойка 11 поворачивается в рабочее положение на шар нире и фиксируется защелкой на стойках рамы 1 между опорными катками. При этом суппорт 12 с инструментодержателем 13 отводится к консольной стойке 11, а подвижный упор 15, выполненный...

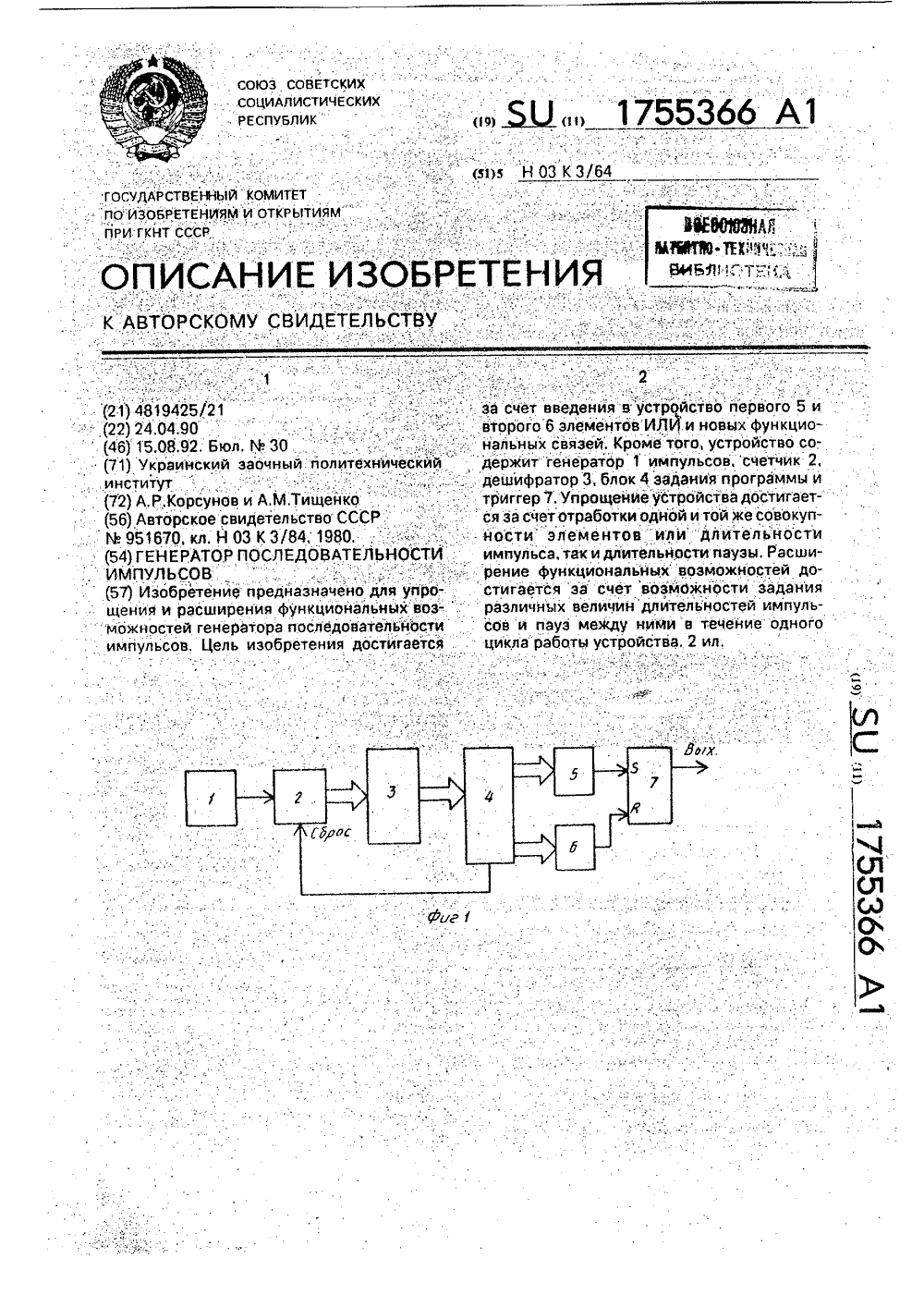

Генератор последовательности импульсов

Загрузка...

Номер патента: 1755366

Опубликовано: 15.08.1992

Авторы: Корсунов, Тишенко

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

...кодом счетчика 2 равенства числам, установленным в блоке 4 задания программы с соответствующего выхода дешифратора 3 через очередной замкнутый контакт (фиг,2) блока 4, сигнал поступит либо на вход элемента ИЛИ 5, либо на вход элемента ИЛИ 6, Сигналы с выхода оного из указанных элементов, поступая соответст-.венно на Я-вход триггера 7 или нэ его Я- вход, изменяют его предыдущее состояние (йз единичного в нулевое, либо наоборот). В рассматриваемом случае на прямом выходе10 триггера 7 (сигйал поступает с выхода элемента ИЛИ 6) устанавливается нуль, т.е, формируется пауза между импульсами, длительность которой определяется моментом прихода очередного сигнала с выхода элемента ИЛИ 5, что переведет триггер 7 вединичное. состояние. Затем на...

Устройство автоматической регулировки усиления

Загрузка...

Номер патента: 1626329

Опубликовано: 07.02.1991

Авторы: Корсунов, Тишенко

МПК: H03G 3/20

Метки: автоматической, регулировки, усиления

...действует мекду базой и эмиттером транзисторного ключа, обеспечивая ток режима насыщения данного ключа и переводя его в состояние "Открыто", Указанный ток замыкается в автономном контуре, образованном между положительным и отрицательным полюсами источника 13 напрякения, Это позволяет реализовать развязку между коллекторным, и базовым токами транзисторного ключа, вследствие чего величина коэффициента передачи регулируемого четырехполюсника задается только коллекторным током ключа, базовый ток при этом не попадает на управляющий вход регулируемого четырехполюсника, что ведет к повышению точности регулирования,При поступлении четырехразрядного двоичного кода 0001 дешифратор 7 выдает сигнал лог. "0" на первый вход блока 8. С выхода младшего...

Устройство защиты приемника

Загрузка...

Номер патента: 1566422

Опубликовано: 23.05.1990

Авторы: Корсунов, Тишенко

МПК: H01P 1/15

Метки: защиты, приемника

...коллекторах транзисторов 13 и резистивного делителя 4. Сигнал с малыми потерями распространяется по отрезку 1,При увеличении мощности сигнала на входе устройства выше порогового уровня ток через детекторный диод 10 возрастает (фиг,2 а), что приводит к увеличению входных токов первого 12 и второго 18 ключевых каскадов (фиг,2 б) и к открытию транзисторов 13, При этом потенциалы их коллекторов близки к потенциалу общей шины, К первому 2 и второму 3 ри-диодам приложено напряжение прямого смещения от резистивного делителя 4, Через первый 2 и второй 3 ри-диоды протекают отпирающие прямые токи (фиг,2 в, г), проводимость диодов увеличивается и шунтирует отрезок 1.Уровень просачивающейся мощности зависит от одновременности отпирания первого 2 и...

Регулятор расхода

Загрузка...

Номер патента: 1456677

Опубликовано: 07.02.1989

Авторы: Крылов, Рыбалко, Симонов, Тишенко

МПК: F04D 19/00, F16K 7/17

Метки: расхода, регулятор

...равномерно располо- . женных по окружности и контактирую щих с внутренней поверхностью обечайки 3 башмаков 1 О, соединенных с шарнирами 7 пар рычагов 8 и 9. При этом один рычаг 8 каждой пары шарнирно связан с втулкой 6, другой рычаг 9 с кроиштейном 5. Дросселирующий элемент выполнен в виде диска 11, уста новленного на втулке 6. Входное отверстие 2 корпусасообщено с атмосферой, входное отверстие 12 обечай ки 3 соединено с системой воздушной магистрали воздуха, а. выходное отверстие 13 корпуса 1 соединено с системой воздушного охлаждения привода вентилятора. Обечайка 3 зафиксирована от осевого перемещения относительно корпуса 1 при помощи фиксаторов 14, равномерно расположенных по окружности между башмаками 10. 50Регулятор расхода работает...

Устройство с регулируемым коэффициентом передачи

Загрузка...

Номер патента: 1378015

Опубликовано: 28.02.1988

Авторы: Корсунов, Тишенко, Царенко

МПК: H03G 3/30

Метки: коэффициентом, передачи, регулируемым

...устанавливает на его выходе уровень напряжения, соответствующий управлению коэффициентом передачи первого управляемого аттенюатора 1 только от младших разрядов цифрового кода.Это напряжение определяет токи токо- задающих ключей б малых дискретов, при помощи которых осуществляется управление коэффициентом передачи первого управляемого аттенюатора 1; по командам с выходов инверторов.З.Когда управление осуществляется и от старших разрядов, на выходе одного из двухвходовых элементов И-НЕ 4, 4.4 , появляется высокий уровень напряжения, подключающий соответствующий токозадающий ключ 7 больших дискретов к управляющему входу первого управляемого аттенюатора 1. При этом работа токозадающих ключей 6 малых дискретов переносится на участок...

Вибрационно-центробежный сепаратор

Загрузка...

Номер патента: 880512

Опубликовано: 15.11.1981

Авторы: Мазоренко, Ридный, Рыбалко, Тишенко

МПК: B07B 1/26

Метки: вибрационно-центробежный, сепаратор

...13 с регулирующей заслонкой 14. Под барабаном расположены приемные лотки 15 и 16 для проходовой и сходовой фракций соответственно. Спицы 4 выполнены с радиальными полостями 17, в которых свободно размещены грузы, выполненные в виде шариков 18. На стенках радиальных полостей 17 со стороны оси 3 установлены в упругие прокладки 19. Барабан закрыт кожухом 20 и может быть снабжен дополнительным неуравновешивающим грузом 21, расположенным в вертикальной поперечной плоскости, проходящей через центр тяжести барабана, и закрепленным на спице 4.Во время работы сепаратора ось 3 под действием вибратора совершает конические колебания в вертикальной плоскости, передающиеся барабану, который посредством привода приводится во вращение. Поскольку...

Механизм шаговой подачи стола фре-зерного ctahka

Загрузка...

Номер патента: 812450

Опубликовано: 15.03.1981

Авторы: Гриднев, Игнатов, Скибин, Тародей, Тишенко

МПК: B23C 9/00

Метки: ctahka, механизм, подачи, стола, фре-зерного, шаговой

...2 - с продольным столом 4. В этом положении одной из подач станка (вертикальной или поперечной) производится обработка детали 7 фрезой 8. После отвода фрезы 8 от детали 7 выключается захват 6, рассоединяя поперечный стол 1 от продольного стола 4. Включается электромуфта 19 холостого хода, ходовой винт 20 вращается, перемещая ползун 2 вместе с соединенным с ним захватом 3, продольным столом 4, освобождая от упоров 9, 11 размерную плитку 10. Размерная плитка 10 отводится (привод не показан) в положение, показанное на фиг. 2. Отключается электромуфта 19 холостого хода и включается электромуфта 18 рабочего хода, которая, вращая ходовой винт 20, перемещает ползун 2 с продольным столом 4 до соприкосновения упоров 9 и 11. При достижении...

Устройство для широтно-импульсной модуляции

Загрузка...

Номер патента: 718912

Опубликовано: 29.02.1980

Авторы: Лившин, Тишенко, Шевченко

МПК: H03K 7/08

Метки: модуляции, широтно-импульсной

...формирователей 7 и 9 больше длительности импульсов формирователей 8 и 10. В зависимости от условий работы системы регулирования синхронизация в устройстве может осуществляться как от первого, так и от второго генераторов.Работает устройство следующим образом.Пусть синхронизация осуществляется от генератора 2. Рассмотрим отпирание транзистора 5. Сигнал с обмотки 18 формирователя 10 через обмотку 11 формирователя 7 (сигнал на которой отсутствует) и диод 19, если был открыт транзистор 4, запирает его, приводит к принудительному опрокидыванию генератора 1. Сигнал с обмотки 13 формирователя 8, образующийся в момент опрокидывания генератора 1, суммируется с сигналом обмотки 16 формирователя 9 й поскольку обмотки 13 и 16...

Нагревательный колодец

Загрузка...

Номер патента: 595406

Опубликовано: 28.02.1978

Авторы: Булычев, Копыл, Кравченко, Крускаль, Тишенко, Трегубов

МПК: C21D 9/70

Метки: колодец, нагревательный

...на фиг. 2 - разрез поА - А на фиг, 1,Нагревательный колодец состоит из рабочей5 камеры 1, оборудованной горелкой 2, расположенной в центре подины, двух дымоотводящих каналов 3 с расположенными в них дымозаборными камерами 4, соединяющими полости дымоотводящнх каналов 3 с каналом 510 дымовоздушной смеси, н двух воздушных инжекторов б, установленных в дымозаборныхкамерах 4 на уровне канала дымовоздушнойсмеси 5,На чертеже не показана дымовая труба,15 соединенная с дымоотводящими каналами,Нагревательный колодец работает следующим образом.Из рабочей камеры 1 нагревательного колодца дымовые газы за счет разрежения, со 2 о здаваемого дымовой трубой, попадают в дымоотводящне каналы 3.Часть дымовых газов по дымоотводящимканалам 3 уходит...

Устройство для управления тормозом машин, например экскаваторв

Загрузка...

Номер патента: 540991

Опубликовано: 30.12.1976

Авторы: Тишенко, Федоров, Фельдман, Щацкий

МПК: E02F 9/20

Метки: машин, например, тормозом, экскаваторв

...3удерживается во включенном состоянии. Рычаг тормоза 8 шарнирно соединен со штоком 9 гидроцилиндра 1 и снабжен пружиной 10, поворачивающей его для затягивания тормоз ной ленты 11 прп управлении тормозом или вслучае падения давления в напорной гидролпнии. Поршневая полость гидроцплпндра 1 может быть отсоединена от напорной гидро- линии 2 и соединена со сливной гидролпнией 20 12 псремещенпем чашки 4 гидрораспределителя 3. Педаль 6 жестко соединена с рычагом 13, на котором закреплен болт 5.Устройство для управления тормозом машш, работает следующим образом.25 При отсутствии усилия на педали маслопод давлением поступает по напорной гидро- линни 2 в гидроцилиндр 1. С возрастанием давления в полости гпдроцилиндра шток 9 преодолевает...

Площадка для сварщика

Загрузка...

Номер патента: 454107

Опубликовано: 25.12.1974

Авторы: Когут, Тишенко

МПК: B23K 37/04

Метки: площадка, сварщика

...содержит подъемный балкон 1, ломающуюся стрелу с механизмом подъема 2, платформу 3, механизм наклона ломающейся стрелы 4, кронштейн 5 и систему 6 удержания балкона в горизонтальном положении. Последняя состоит из блоков 7 10, установленных в местах перегибов каната 11, и каретки 12 с винтом 13. Концы каната 11 защемлены в блоках 7.Ломающаяся стрсла 2 имеет два храповых колеса 14, установленных со смещением на полшага по зубу с двух сторон подъемного балкона 1. На подъемном балконе установлены две собачки 15 на осях 16. Пружины 17 одним концом присоединены и собачке 15, а другим - к выступу подъемного балкона 18, Ось 16 соединена с собачкой шпонкой 19 (см. фиг. 3) и имеет лыску 20.При обрыве каната 11 натяжение его резко падает и...

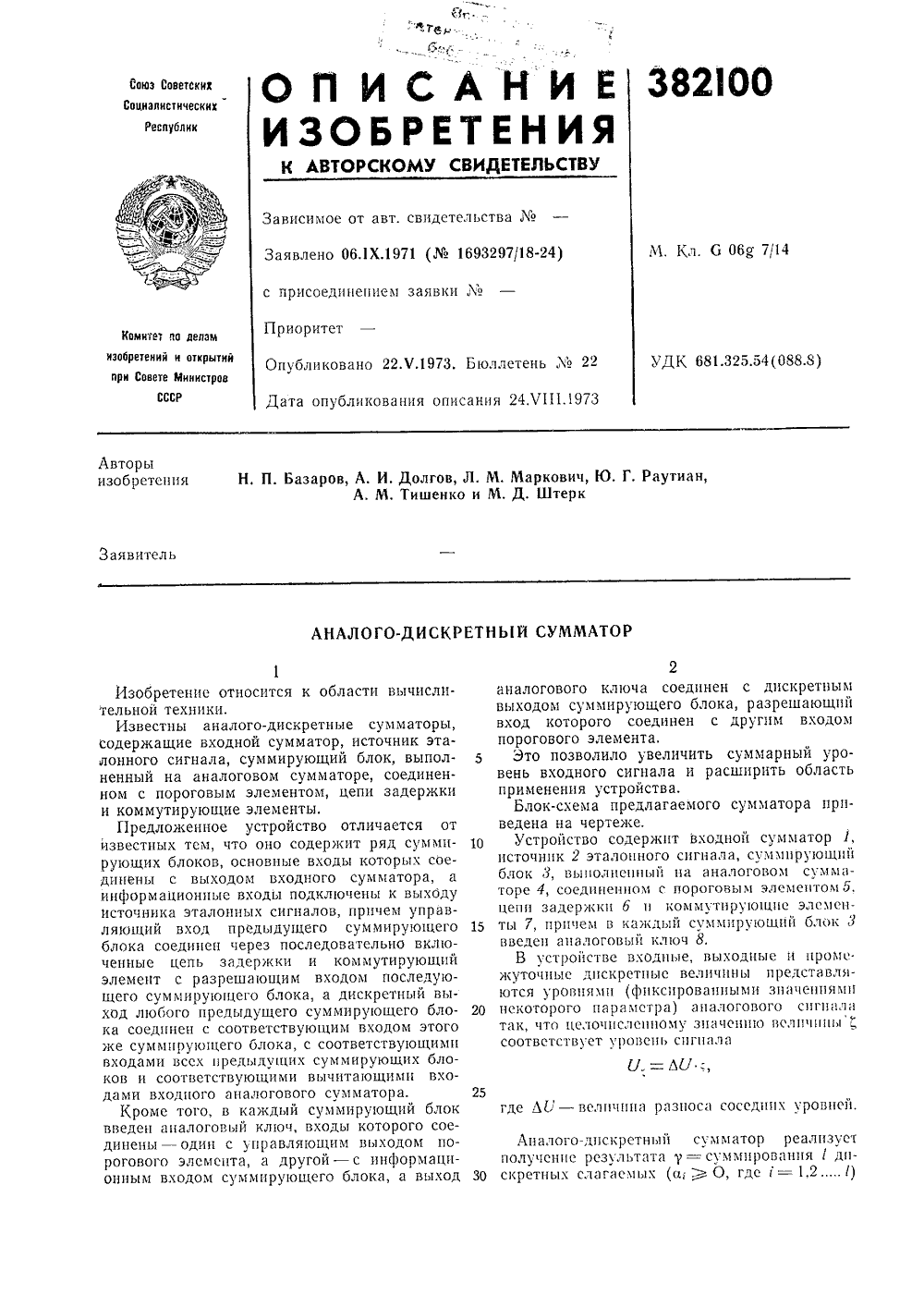

Аналого-дискретный сумматор

Загрузка...

Номер патента: 382100

Опубликовано: 01.01.1973

Авторы: Базаров, Долгов, Маркович, Раутиан, Тишенко, Штерк

МПК: G06G 7/14

Метки: аналого-дискретный, сумматор

.../ сгг. 11 оэтому в исходном состоянии Выходы всех пороговых элементов 5 це Возбуждены, все аналоговые ключи 8 заперты по управляющему Входу, и с их выходов сигналы ца входы сусчматоров 1 и 4 не поступают. Один из пороговых элементов 5 (верхций ца чертеже) подготовлен к работе, Условия, разрешающие работу последующих пороговых элементов, могут возникнуть лишь при возбуждении выходов предыдущих пороговых элементов (для приведенного чертежа - начиная сверху) после некоторой задержки, определяемой цепью задержки б, в результате срабатывания коммутирующего элемента 7 (например, включающего напряжение, питающее соответствующий пороговый элемент 5). Гсли суммарный входной спгпгл Х(/с, (с:( г/с, ца Выходе устройства устанавливаетсясигнал суммы...

240986

Загрузка...

Номер патента: 240986

Опубликовано: 01.01.1969

Авторы: Емель, Матвеева, Скрипко, Тараненко, Тишенко, Хииькис

МПК: C08K 5/18, C08L 71/02

Метки: 240986

...у порошка иссл носят на сгекля 0 дл.лимера в пр в таблице. ессе Для сравнения в ней приведены дапньстабилизации пенгапласта неозоном Др-нафтил-а-фенилеидиампном (диафНН),т ди- еном СТ- кр ист 160 - 161 С, ирак Синтез СТ,пр пользуют легкодо эпихлорпдрид и го, введение его условиях не треб ния технологичес Пример. Оп пентапласта (пе затора и с добав ния. При темперчагаемую композицию в отличие в качестве стабилизирующей доба н 2-окси,3-ди-а-(р-нафтиламин ропан (СТ) формулыУбыль веса (в %) за Концентрация Стабилизатор 4 снаячсс 4 час 8 сас 8 час 6 час 6 час.поль/кг вес, о; 0,1313,10 0,18 1,540,661,5 0,15 3,60 0,02 0,1737,40 2,20 1,60 0,20 1,44 1,52 1,28 1,70 0,530 0,219 0,360 1,6 1,7 1,7 0,01 0,01 0,01 Ст,Неозон ДДиафен ННПентапласт без...

Способ линеаризации путем подзаряда емкости интегратора от источника опорного напряжения схем регулируемой задержки

Загрузка...

Номер патента: 141690

Опубликовано: 01.01.1961

Авторы: Бураков, Губин, Тишенко

МПК: H03K 4/08

Метки: емкости, задержки, интегратора, источника, линеаризации, опорного, подзаряда, путем, регулируемой, схем

...времени. Указанное отличие позволило упростить схему и обеспечить высокую точность и стабильность времени задержки.На чертеже приведена принципиальная схема устройства для осуществления предлагаемого способа линеаризации.Схема состоит из источника питания, подключенного к зажиму 1, источника опорного напряжения, подведенного к зажиму 2, РС-цепочки и активного сопротивления Я,.Для компенсации уменьшения напряжения в выходной цепи необходимо производить дополнительный подзаряд емкости С интегратора через активное сопротивление Й, от источника опорного напряжения,141 б 90 Предмет изобретения Способ линеаризации путем подзаряда емкости интегратора от источника опорного напряжения схем регулируемой задержки, выполненных на...
