Номер патента: 1396431

Опубликовано: 20.10.1995

Авторы: Алимов, Гринглаз, Клейнер, Кулаков

МПК: B23Q 15/00, B24B 49/00

Метки: наружных, поверхностей, хонингования

1. СПОСОБ ХОНИНГОВАНИЯ НАРУЖНЫХ ПОВЕРХНОСТЕЙ, при котором режимы резания изменяют в зависимости от погрешности формы обрабатываемой заготовки, отличающийся тем, что, с целью повышения производительности и точности обработки, фиксируют максимальную погрешность формы заготовки за каждый продольный ход хонголовки, а режимы резания изменяют пропорционально отношению текущей погрешности формы обрабатываемой заготовки и максимальной погрешности формы, зафиксированной во время предыдущего хода хонголовки.2. Способ по п. 1, отличающийся тем, что усилие прижима абразивных брусков к обрабатываемой заготовке увеличивают пропорционально отношению текущей погрешности формы обрабатываемой заготовки к максимальной погрешности формы, зафиксированной...

Номер патента: 1690950

Опубликовано: 15.11.1991

Авторы: Гринглаз, Ефимов, Каневский

МПК: B23B 13/08

Метки: вращающегося, поддержки, прутка

...в ней ободом 2, направляющей втулкой 3, закрепленной на внутреннем кольце 4 подшипника 5, Упругие элементы 6 и 7 установлены между направляющей втулкой 3 и прутком 8, между ободом 2 и трубой 1. Упругие элементы 6 выполнены в виде регулируемых пружинных баномных узлов. Расположенные у наружного торца для удобства работы упругие элементы 7 выполнены в виде по крайней мередвух пар металлических лент с Я-образной петлей 9 в месте соединения ленты с ободом, другой конец элемента 7 прикреплен к внутренней поверхности трубы 1 в средней ее части, причем для повышения демпфирующих свойств петля 9 снабжена упругим элементом 10. Устройство содержит также пружины 11 растяжения, связанные через гибкие элементы 12, блоки 13 и ролики 14 с...

Номер патента: 1535699

Опубликовано: 15.01.1990

Авторы: Болотин, Гринглаз, Евстигнеев, Ефимов

МПК: B23B 47/26, B23Q 11/00

Метки: многоцелевой, станок

...она поднимается надуровнем СОЖ в баке 10, 551Станок работает следующим образом.Разгрузка ходового винта 8 от силы тяжести шпиндельной бабки 4 обесобработке силы резания демпфируютсясилами вязкости СОЖ. Наличие пластины 15 с отверстиями, закрепленнойна штоке 12, способствует перемешиванию СОЖ, т.е. увеличивает ее срокслужбы. 2 з.п.ф-лы, 2 ил. печивается выталкивающей силой, действующей на поплавок 11, помещенныйн СОЖ.Повышение точности станка достигается за счет уменьшения колебанийшпиндельной бабки 4 путем повышениякоэффициента демпфирования ее колебаний.Действие устройства уравновешивания шпиндельной бабки происходит приобработке детали. Шпиндель 6 приводится во вращение двигателем 7. Подачаего по вертикали осуществляется двигателем...

Номер патента: 1440857

Опубликовано: 30.11.1988

Авторы: Гринглаз, Клейнер, Назаров

МПК: B25J 13/06, B66C 13/22

Метки: манипулятором, уравновешивающим

...рукоятку 9 управления, соединенную кинематически с движком потенциометра 2 и ключом 7. Одни входы сумматоров 5 и 6 соединены с выходом элемента 4, а другие - соответственно с дат чиком 8 и выходом сумматора 5. Выход сумматора 6 объединен с выходом функционального блока. Выход блока 1 сравнения подключен к управляющему входу блока 10 управления электродвигателем 11 манипулятора.Задатчик 3 может быть выполнен в виде тахогенератора, соединенного с электродви. гателем 11. Элемент 4, сумматоры 5, 6 и блок 1 могут быть выполнены на операционных усилителях. 30Устройство работает следующим образом.Вес исполнительного органа манипулятора без груза уравновешивается регулировкой блока 10, При поднятии груза за рукоятку 9 ключ 7 замыкается и...

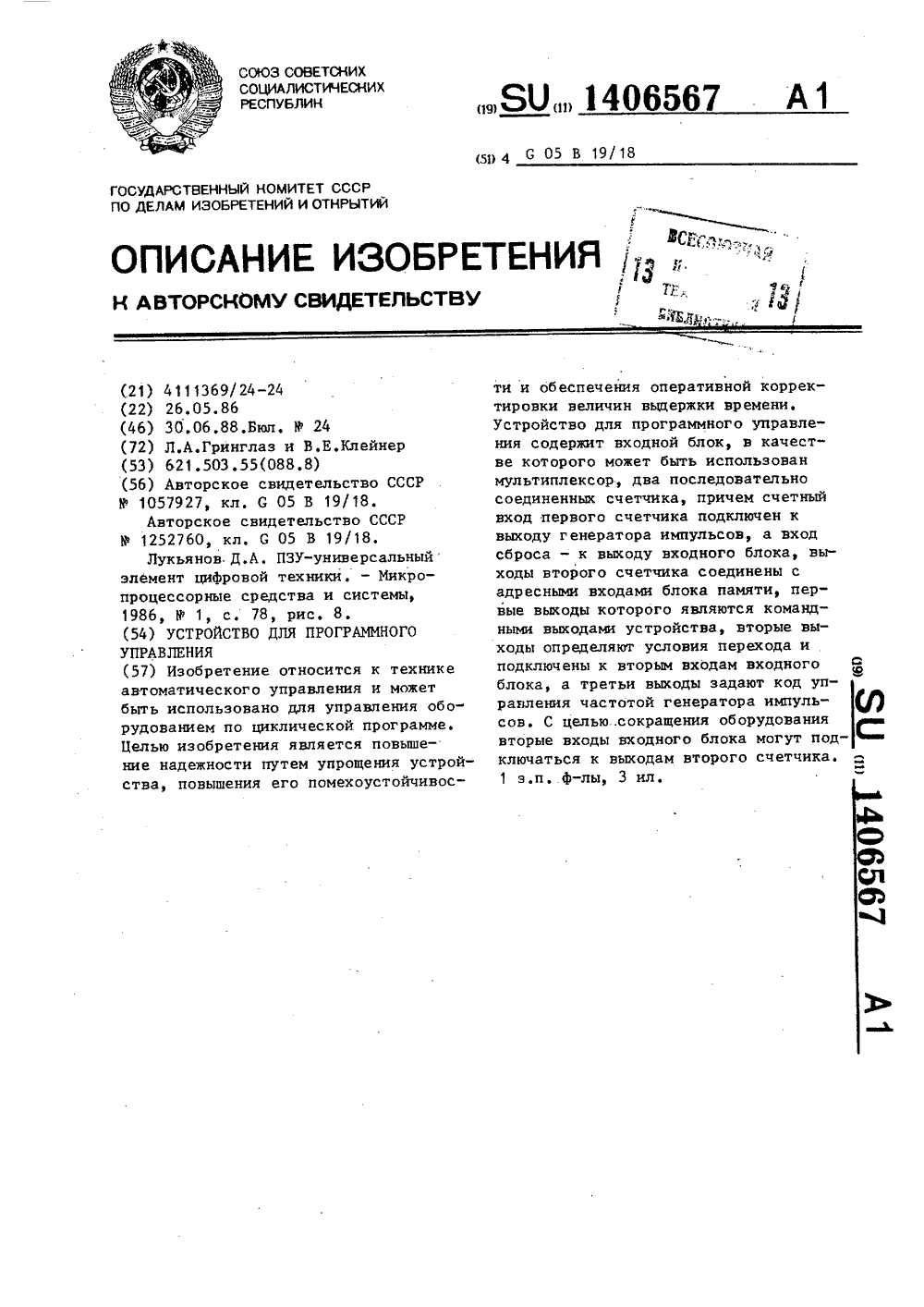

Номер патента: 1406567

Опубликовано: 30.06.1988

Авторы: Гринглаз, Клейнер

МПК: G05B 19/18

Метки: программного

...8 на его адресныевходы А 1 Ак подается сигнал с вторых. выходов блока 6 памяти либо свыходов счетчика 5. В результате обеспечивается соответственно произвольное либо последовательное подключение входных датчиков к входу сбросасчетчика 4. Предположим, в первомтакте работы устройства к входу сброса счетчика 4 подключен вход Д 1 мультиплексора 8, На выходе блока 6 памяти формируется код первой операции.Если в этом такте не требуется формирование вЫцержки времени, блок памяти подключает к генератору времязадающий резистор, обеспечивающий максимальную частоту генерации, При срабатывании датчика, подключенного ковходу Д 1 мультиплексора 8, счетчик 4начиняет заполняться с максимальнойчастотой в течение, например, 5О мс, что вполне...

Номер патента: 1274913

Опубликовано: 07.12.1986

Авторы: Алимов, Гринглаз, Кулаков

МПК: B24B 33/04

Метки: наружных, поверхностей, хонингования

...бруски 23, установленные на штоке дополнительного силового цилиндра 22, Отношение усилий прижима брусков 2 и 23 при неподвижном штоке силового цилиндра 6 5 равно отношению сеченийптоков цилиндров 6 и 22, и, например, при его равенстве двум усилие на штоке цилиндра 6 в 2 раза больше усилия на штоке цилиндра 22, а усилия прижима О брусков 2 и 23 равны. В процессе обработки под воздействием погрешности заготовки отжимаются бруски 2 и через каретку 1 и ползун 3 перемещают шток с поршнем силового цилиндра 15 б, что, благодаря сопротивлению дросселя 7, повышает давление в его бесштоковой полости, повышается давление и в камере 13 регулятора 9 давленйя, Под действием повышенного 20 давления большая мембрана 10 прогибается вниз и...

Номер патента: 1269976

Опубликовано: 15.11.1986

Авторы: Алимов, Гринглаз, Кулаков

МПК: B24B 33/04

Метки: наружных, поверхностей, хонингования

...25 и карманами 32, выполненными в каретке . Для настройки усилия прижима брусков 2 к заготовке 33 дроссель 7 соединен с источником 8 давления через редукционный клапан 34.Устройство работает следующим образом.Каретка 1 с абразивными брусками 2 через ползун 3 прижимается к обрабатываемой заготовке 33 силовым цилиндром 6. При неподвижном штоке цилиндра 6 перепад давления на дросселе 7 равен нулю, давления в камерах 13 и 5 регулятора 9 равны и давление на его выходе 18 равно давлению на выходе редукционного клапана 34. Так как давление подается в полости 27 и 28 регулятора 23 давления СОЖ, то ча его выходе и в карманах 32 устанавливается такое же давление. Усилие прижима брусков 2 к заготовке 33 равно разности усилий, действующих на...

Номер патента: 1252289

Опубликовано: 23.08.1986

Авторы: Гринглаз, Панкратова

МПК: B66C 23/04

Метки: кран-манипулятор

...в пружинных толкателях 20, шарнирно соединенных посредством осей 21 с гайкой 16, связань посредством штокои 22 и оси 23 с рычагом 19. Ось 18 рычага 19 размещена ца одной вертикали с осями 21, а расстояние леждл о.ями 21 и )3 рд 3 о,- формации пружин 17.В блоке 8 управления на оси 24 усганонлена рукоятка управления 25, взаимодействуюцая с выключателями двигателя 26 и 27. По обе стороны о оси 24 ца рукою к закреплены упоры 28 и 29.Расстояние от уоров до оси 24 опред- ления из условия5 1 О 15 20 25 30 35 40 45 50 55 д ось 6 параллелограммцого механизма, уравновешивая его в любом положении. 3 ертор может перемецать стрелу 4, держась д цее за блок 8 управления. 1 ри приложении оператором к рукоятке 25 силы, равной силе трения в...

Номер патента: 1250283

Опубликовано: 15.08.1986

Авторы: Гринглаз, Зотов, Садыков

МПК: A61C 3/16

Метки: коронок, разрезания

...илиал ПППИзобретение относится к медицинской технике, конкретно к ортопедической стоматологии.Целью изобретения является снижение травмирования твердых тканей зуба.На фиг. 1 показано устройство для разрезания коронок, продольный разрез; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 1.Устройство для разрезания коронок содержит рукоятку 1, на переднем конце ко и торой выполнена рабочая губка 2 с опорной площадкой 3, рычаг 4 с закрепленным посредством винта 5 ножом 6, имеющего клиновидный выступ. Для исключения повреждения ножа 6 на опорной площадке 3 выполнен паз 7, а для завинчивания винта 5 в рабочей губке 2 выполнено отверстие 8. Устройство для разрезания коронок снабжено также механизмом перемещения рычага 4,...

Номер патента: 1237236

Опубликовано: 15.06.1986

Авторы: Высоцкий, Гринглаз, Новиков, Орлов, Плоткин, Силькис

МПК: B01D 29/32

Метки: фильтрующий, элемент

...д. 4/5 Заказ 3222/8 Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 на участках поверхности, совпадающих с отверстиями перфорации. Таким образом, имеет место неэффективное использонание понелхности фильтрующего материала.Цель изобретения - повьшение эффективности использования поверхности фильтрующего материала.Указанная цель достигается тем, что Фильтрующий элемент, содержащий перфорированный цилиндрический каркас, фильтрующий материал, спиральный элемент, закрепляющий фильтрующий материал на каркасе, снабжен опорным спиральным элементом, установленным между фнльтрующим магериалом и каркасом, причем оба спиральных элемента выполнены с одинаковым шагом и направлением навивки, а расстояние между осями соседних...

Номер патента: 1184799

Опубликовано: 15.10.1985

Авторы: Глинкин, Гринглаз, Земсков

МПК: B66C 13/20

Метки: подъемник, уравновешивающий

...17 с шарнирно закрепленным на ней двухплечим рычагом 18, одно плечо которого посредством тяги 19 соединено с мембраной 7 датчика мас 30 сы, а второе плечо шарнирно соединено с вторым плечом несущего элемента 13. Рукоятка 15 управления выполнена с шарнирно закрепленными на ней роликами 20, размещенными между стянутыми пружинами 21 клеммовыми губками 16 с возможностью взаимодействия с ними. Третье плечо несущего элемента выполнено с упором 22, взаимодействующим с осью 23 ролика 20 и ограничивающим поворот рукоятки 15.Вход датчика 4 массы связан с магист О ралью сжатого воздуха, а выход с силовым органом - пневмоцилиндром 24.Подъемник работает следующим образом.В исходном положении штанга 17 зажа та клеммовыми губками 16. При подъеме груза...

Номер патента: 1167140

Опубликовано: 15.07.1985

Автор: Гринглаз

МПК: B66C 13/20

Метки: подъемником, уравновешенным

...2, кинематически связанный с грузозахватным органом подъемника и рукояткой управления 3, диафрагма 4, несущая пружину 5, соединенную с элементом 2, и камера управления 6 с клапаном 7, толкатель 8 которого связан с диафрагмой 4. В корпусе 9 регулятора давления расположена рабочая камера 10 с клапаном 11. Датчик веса снабжен камерой 12 слежения с клапаном 13, толкатель 14 которого кинематически связан с эле 25 ментом 2. Регулятор давления снабжен мембранными камерами 15 и 16, мембраны 17 и 18 которых кинематически связаны с клапаном 11. Источник 19 питания (сжатого воздуха) соединен с ЗО камерами 6, 12 и 10 датчика веса и регулятора давления. Камеры 6 и 12 датчика веса соединены с камерами 16 и 15 регулятора давления, камера 10 которого...

Номер патента: 1107884

Опубликовано: 15.08.1984

Авторы: Гринглаз, Никифоров, Панфилов, Рожков, Сытов, Цирюльников

МПК: B01D 27/08

Метки: патрон, фильтрующий

...является увеличение прочности при изготовлении патронов больших габаритных размеров. в друга конусообразных колец, диаметркоторых увеличивается к свободномуторцу. Указанная цель достигается тем, что в фильтрующем патроне, содержащем цилиндрическую часть, выполненную из перекрещивающихся продольных и поперечных элементов, фланец и днище, поперечные элементы выполнены в виде по крайней мере двух винтовых спиралей, размещенных между продольными элементами, а днище выполнено в виде полусферы из сходящихся на ее вершине продольных элементов, соединенных между собой поперечными элементами, вйполненными в виде спирали Архимеда.Кроме того, фланец выполнен в виде входящих один в другой конусообразных колец, диаметр которых увеличивается к...

Номер патента: 1097478

Опубликовано: 15.06.1984

Авторы: Алимова, Гринглаз, Земсков, Кузин

МПК: B23P 19/02

Метки: профилей, установки, эластичных

...5 и направляющей 6, а также полэун 7, установленный в направляющей 6 с возможностью возвратно-поступательного перемещения, направляющий механизм для эластичного профиля и механизм для отрезки эластичного профиля в конце его установки в паз базовой детали. Каретка 4 установлена с воэможностью возвратно- поступательного перемещения и поворота. На ложементе 2 расположен упор 8. Механизм для отрезки эластичного профиля выполнен в виде закрепленных на ползуне 7 ножа 9 и двуплечего рычага 1 О, одно плечо которого подпружинено пружиной 11 относительно направляющей 6 каретки 4, шарнирно установ3 1097 ленного на ползуне 7 с возможностью взаимодействия. другим плечом с упо ром 8 ложемента 2. Плечо двуплечего рычага 10, контактирующее с...

Номер патента: 1074516

Опубликовано: 23.02.1984

Авторы: Болонкин, Гринглаз, Зотов, Кулаков

МПК: A61B 17/66

Метки: активно-пассивной, аппарат, механотерапии, челюстей

...поставленной цели аппарат для активно-пассивной механотерапии челюстей, содержащий нижнюю и верхнюю назубные пластины, содержит также корпус и рукоятку, причем корпус имеет зажим для нижней назубной пластины, а внутри корпуса расположена втулка с резьбой, внутри которой установлен подпружиненный шток со шкалой, на верхнем конце штока расположены зажим для нижней назубной пластины и шкала взаимного пере мещения назубных пластин, при этом назубные пластины выполнены съемными.На фиг. 1 изображен аппарат для активно-пассивной механотерапии челюстей, общий вид; на фиг. 2 - то же, вид сверху.Аппарат содержит корпус 1 и рукоятку 2. Корпус имеет зажим 3 для нижней назубной пластины 4, В корпус ввернут винт 5, внутри которого установлен...

Номер патента: 1006154

Опубликовано: 23.03.1983

Авторы: Алимова, Гринглаз, Земсков

МПК: B23P 19/02

Метки: варианты, его, профилей, установки, эластичных

...2 П - радиус запрессованного профиля;1 з 1 хР- разность радиусов расположения,осей запрессовывающего икопирного роликов при а= 90;- угол между осью перемещения ка.ретки и контуром базовой детали;1 з.р - радиус запрессовывающего ролика;1 кР - радиус копирного ролика;Ь - деформация упругого элемента(пружины) при Ы = 90,Поставленная цель достигается тем, чтоустройство (вариант 11) для установки эластичного профиля в паз по периметру базовой детали, содержащее смонтированныйна основании ложемент для базовой детали, направляющие и каретку с закрепленными на ней прижимным и двумя запрессовывающими роликами, снабжено копирным механизмом, выполненным в виде копирного ролика и контактирующего с копирным роликом копира замкнутого контура,...

Номер патента: 985381

Опубликовано: 30.12.1982

Авторы: Высоцкий, Гринглаз, Магидович, Пугачев, Шкарпа

МПК: F02M 55/00

Метки: топливная

...девятицилиндровой системы двухактного дизеля.Топливная система содержит топливные насосы высокого давления 1-9, приводимые от общего кулачкового ва ла 10, который сообщает им следующий порядок работы 1-9-4-3-8-5-2-7-6, всасывающую магистраль, выполненную в виде отдельных коллекторов 11-13 и ,отсечную магистраль, выполненную в 10 виде коллекторов 14-16. Коллекторы 11-13 всасывающей магистрали соединены соответственно с наполнительными полостями низкого давления насос-ных секций 1-3, 4-6 и 7-9. Коллекто-,15 ры. 14-16 отсечной магистрали соедине" ны соответственно с отсечными полостями насосных секций 1-3, 4-6 и 7-9.Топливная система работает следующим образом. 20Для девятицилиндрового двигателя интервал времени между впрысками насосных...

Номер патента: 958686

Опубликовано: 15.09.1982

Авторы: Высоцкий, Гринглаз, Магидович, Пугачев, Шкарпа

МПК: F02M 59/46

Метки: внутреннего, двигателя, клапан, нагнетательный, насоса, сгорания, топливовпрыскивающего

...клапана кольцевая канавка 4 отделена от насосной полости запорным конусом 2. Расстояние от нижней кромки корректирующего отверстия 8 до верхней кромки кольцевой канавки 4 (Ь,) выполнено меньшим расстояния от нижней кромки разгрузочного пояска 6958686 формула изобретения кровскийКорректор ЮПодннсноекомитета СССРи открытийшская наб., д. 4/5од, ул. Проектная Составитель П. П ин Тех ред А. Бойкас Тираж 552 ВНИИПИ Государственного по делам изобретений13035, Москва, Ж - 35, Рау лиал ППП Патент, г. Ужго. Макарен 3до верхней кромки направляющей цилиндрической поверхности 3 седла 1 (Ь).Нагнетательный клапан работает следующим образом.Под действием увеличивающегося давления топлива в насосной полости запорный элемент 5 открывается и...

Номер патента: 948645

Опубликовано: 07.08.1982

Авторы: Гринглаз, Кулаков, Толкачев, Усольцева

МПК: B24C 3/12

Метки: внутренних, поверхностей, струйной

...в зону вихревого потока сжатого возду" ха, истекающего из сопел 2 отклоняющего элемента, разгоняется по внутренней поверхности направляющего коль 15 ца 5 по винтовой траектории, так как вихревой поток разгоняет ее в окружном направлении, а поток воздуха из сопла 8 - в осевом. Достигнув края кольца, дробь по касательной движется к поверхности обрабатываемой детали, ударившись об нее, отскакивает и падает через окна в крышке 6 в бункер 7.Разгон дроби по винтовой траектории, позволяющий достичь высокой ско-:25 рости, обеспечивает производительность и качество упрочнения.Так как направляющее кольцо имеет уменьшающийся диаметр в направлении движения дроби, вознйкает осевая сос-ЗО тавляющая центростремительной силы, уменьшающая осевую...

Номер патента: 944809

Опубликовано: 23.07.1982

Авторы: Алимова, Гринглаз, Земсков

МПК: B23B 31/04

Метки: патрон, программным, станков, управлением

...корпус 1 с коническимхвостовиком и сменную разрезную коничесз кую втулку 2, установленную в проточке 3конуса.Патрон работает следующим образом.Для кодирования инструмента на корпус1 сверху одевается коническая кодирующаявтулка 2 с номером, соответствующим номеру инструмента. При приложении к втулкесверху осевого усилия стык ее раскрывается,она сдвигается вниз до проточки, где засчет упругости втулка охватывает дно проточки и стык закрывается, Для облегчения15 снятия и замены втулки верхний край проточки выполнен со скосом.В шпинделе патрон центрируется коническими поясками, как и большинство известных патронов, тоже имеющих проточкув средней части,Код инструмента считывается считывателем 4, установленным в инструментальноммагазине....

Номер патента: 904740

Опубликовано: 15.02.1982

Авторы: Высоцкий, Гринглаз, Новиков, Суровый

МПК: B01D 27/12

Метки: самоочищающийся, фильтр

...50 щими с кулачковым распределителем, и подпружиненным клапаном регулирования и поддержания перепада давления.На фиг, 1 показан фильтр разрез на фиг. 2 - гидромотор и насос, присоединенные к фильтру.Фильтр содержит нижний 1, средний корпус 2, верхний корпус 3, диафрагму 4, в которой смонтированы фильтрующиеэлементы 5, цилиндры 6 золотниковзолотники 7, пружины 8, кулачковыйраспределительный диск 9, редуктор10, шестеренный насос 11, шестеренныйгидромотор 12, клапан-регулятор перепада давления 13, регулировочный дроссельный винт 14. Нижний корпус содержит входной патрубок 15 и кран 16выпуска шлама, Средний корпус содержит выходной патрубок 17, Труба 18соединяет выход клапана-регулятора 13с нижним корпусом 1,Фильтр работает следующим...

Номер патента: 840446

Опубликовано: 23.06.1981

Авторы: Высоцкий, Гринглаз, Храмцов, Шкарпа

МПК: F02M 61/10

Метки: распылитель, форсунки

...3. Детали распылителя уплотнены в:корпусе 1 прокладкой 6 под буртом сопловой части 2 и уплотни40446 4кается и подача топлива прекращается.ВТаким образом, равномерное расположение по наружной поверхностинаправляющей иглы каналов для сооб 5щения кольцевой полости с подыгольной камерой в промежутках междуподводящими каналами, обеспечиваетулучшение охлаждения распылителя. Формула изобретения 15 Работа устройства осуществляется следующим образом.Подаваемое насосом топливо поступает по магистрали подвода топлива 13 в подводящий канал 11 и затем в кольцевую полость 10 охлаждения сопловой части 2. При прохождении топлива через кольцевую полость 10 происходит охлаждение сопдовой части 25 2 и примыкающей к ней части корпуса 1; Подогретое топливо...

Номер патента: 517018

Опубликовано: 07.10.1980

Авторы: Баканович, Гаген, Гринглаз, Костюк, Кулаков, Лысов, Меньков, Орлов, Пикин, Четвериков, Шмерко

МПК: G06F 1/02

Метки: генератор, импульсного, процесса, случайного

...Р (Л), то модулятор 9 распознает этот код и меняет полярность сигналаформируемого ца выходе преобразователя 8. Модулятор 9 может быть выполнен с использованием известных цифровых схем сравне-пИ; порбговых схем иоперационных усилителей постоянного то 35ка. Так как фактйчески выходные импульсы, поступающие от преобразователя8, имеют ступенчато-треугольную равнобедренную форму цз-за дискретности приращений амплитуды импульса, то модулятор 9 осуществляет также сглаживаниефронтов импульса с помощью известныхфильтру юцих схем,С помощью случайного числа, записываемого в регистр 13, устанавливаетсясоответствующий коэффициент пересчетауправляемого делителя 12 частоты, Этоозначает, что для каждого действительного значения длительности ;...

Номер патента: 420800

Опубликовано: 25.03.1974

Авторы: Высоцкий, Гринглаз, Русский, Храмцов, Шкарпа

МПК: F02M 59/34

Метки: насоса, плунжернаяпара, топливовпрыскивающего

...выполненного в плунжере перепускного канала недостаточно велико.При малом дросселирующем действии канала в плунжере скорость закрытия нагнетательного клапана после отсечки топлива, определяемая усилием пружины клапана и величиной перепада давления между нагнетательным трубопроводом и надплунжерным пространством пары, получается настолько большой, что возникает отраженная от клапана волна давления с амплитудой, вызывающей повторный подъем иглы форсунки и подвпрыск. На чертеже показана плунжерная пара,разрез (стрелкой указано направление рабо чего хода плунжера) .Плунжср 1 нмеет па своеи поверхностиуправляощую кромку 2, полость А под которой соединена каналом а с пространством Б над плунжером. Канал а задросселирован 0 уменьшением его...

Номер патента: 316865

Опубликовано: 01.01.1971

Авторы: Высоцкий, Гринглаз, Константинов, Рогач, Специальное, Храмцов

МПК: F02M 59/46, F16K 51/00

Метки: подвижных, уплотнения

...для уплотнения вижных деталей в корпусе преимущественлементов привода управления двигателем ренного сгорания, в частности рейки топного насоса дизеля с горизонтальным расожением плунжерной пары.звестны устройства уплотнения реек топых насосов дизелей с обратным клапав дренажной системе отвода просочившетоплива, Однако известные конструкции позволяют регулировать величину разреия и вызывают унос смазки из полости кателя топливного насоса.то ограничивает возможности применения ивных насосов плунжерного типа в слу- их установки в горизонтальном положе- снаружи двигателя. Целью изобретения является устр анутечек по зазорам между рейкой и корпнасоса путем создания в полости пасосарежения такой величины, которая, будучистаточной для...

Номер патента: 242601

Опубликовано: 01.01.1969

Авторы: Высоцкий, Гринглаз, Демченков, Лаврова, Русинов, Шкарпа, Шохрина

МПК: F02M 59/46

Метки: дизеля, клапан, корректирующий, нагнетательный, насоса, подпружиненный, топливного

...и качеству Предмет изобретен Корректирующий подпружиненныйО тательный клапан топливного насоса дсодержащий седло с кольцевой посадочнверхностью и размещенные в клапанестия для подвода топлива в нагнетатетрубопровод, отличающийся тем, что, с5 получения оптимальных, параметров впи увеличения надежности, клапан выв виде стакана с лысками, образуюседлом топливоподводящие каналы. пан.Он состоит из седла 1ром расположена пружпояска 4 и дросселирую и стакана 2 в котона 3, отсасывающегощих отверстий Б,Известны корректирующие подпружиненные нагнетательные клапаны топливных насосов дизелей, содержащие седло с кольцевой посадочной поверхностью и размещенные в клапане отверстия для подвода топлива в нагнетательный трубопровод,Предлагаемый...
