B24C 3/12 — с помощью сопловых устройств

Номер патента: 54868

Опубликовано: 01.01.1939

Авторы: Благушин, Гаврилов, Карнаухов, Левин

МПК: B24C 3/12

Метки: обдувки

...приводимый во вращение от электродвигателя 5. При одном обороте вала собачки 2 поворачивают храповые колеса 2 на один зубец.Ябразивные камеры б помещены в кожухах 7, снабженных каждый патрубком 8 и двумя дверцами 9 (фиг. 3, 7), В патрубке 8 закреплены концы барабана 1, опирающиеся фланцами 1 О на ролики 11.Для предотвращения от износа барабана 1 внутри его по всей длине вставляются трубы 12 (фиг. 5) из отбеленного чугуна. Между трубами 12 и барабаном 1 набивается войлок 13, предохраняющий от выделения пыли при работе. Подъем и опускание камер б производится посредством связанной с ними системы тросов 14 пневматическим подъемником 15. Внизу каждой камеры укреплено сопло 1 б с резиновым шлангом 17 для подачи сжатого воздуха.При нижнем...

Номер патента: 63452

Опубликовано: 01.01.1944

Автор: Бадалян

МПК: B24C 3/12

Метки: аппарат, внутренней, дробеструйный, пескоили, поверхности, труб

...Стержень отражает. струю песка или дроби на стенки трубы.На чертеже изображен предлагаемый песко- или дробоструйный аппарат в продольном разрезе,Металлический стержень 2 снабжен сменным коническим наконеч. ником 3, размер большего диаметра которого соответ 1 ствует диаметру трубы 1,Металлическую трубу 1 после соответствующей обработки неподвижно уотана вливают горизонтально на столе. С одного конца трубы вставляют металлическую или резиновую втулку 6, в которой укреплено сопло 5, соединенное с шлангом 4 пескоструйного аппарата,С другого конца в трубу вставляют упомянутый выше металлический стержень 2 с наконечником 3 или без него. Стержень проходит через камеру 7 для отработанного песка, Камера снабжена вентиляционной трубой 8. Стержень...

Номер патента: 134583

Опубликовано: 01.01.1960

Автор: Фонгауз

МПК: B24C 3/12

Метки: автоматической, гидро-абразивной

...2 обезжиривания, детали попадают в первый барабан 12, направление вращения которого противоположно направлению движения ленты главного конвейера. Лопатки барабана тщательно перемешивают детали, обмываемые обсзжиривающей жидкостью, поступающей из струйных сопел. По истечении заранее обусловленного циклом времени срабатывает реле времени, включающее электромагнитный пневмоклапан пнсвмоцилиндра 14 барабана 12 и происходит подъем этого барабана, освобождающего детали для дальнейшего перемещения вместе с лентой 11, которые поступают в секцию д гидропескоструивания, где им преграждает путь барабан 12, установленный в этой секции. Здесь происходит операция, аналогичная предыдущей, только вместо обезжириванпя производится гидропескоструивание,...

Номер патента: 131247

Опубликовано: 01.01.1960

Автор: Тихомиров

МПК: B24C 3/12

Метки: автоматической, дробеструйная, пескоструйная, труб

...наклонющиеся ролики, обрабатывается только арными форсунками.применена форсунка, расположения получающая возвратно-поступательное ривода. Форсунка снабжена перед выом, предназначенным для отбрась 1 ванич сть трубыи обеспечивао ог.наружной и ер. тей ет одновременную внутренней пов браб хиос На фиг, 1 и 2 схематически изображена описываемая установка в двух проекциях.Трубы, обрабатываемые в установке, укладываются на наклонном лотке 1 и с него выдаются по одной отсекателем 2 на опорные вращаю щиеся ролики 3 (фиг. 2). Снаружи труба обрабатывается стационарными форсунками 4, а внутри - форсункой 5, снабженной перед выходным соплом сменным конусом б, предназначенным для отбрасывания дроби на внутреннюю поверхность трубы. Форсунка 5...

Номер патента: 167757

Опубликовано: 01.01.1965

Авторы: Коваленко, Протопопова, Экспериментальный

МПК: B24C 3/12

Метки: гидроочистки, заготовокот, камера, окалины, штучных

...встроеннь зующим устройством в виде об л ектор а, отли чаюгцаяся тем, что печения удобства обслуживания на расположенными с противо 5 рон двумя цилиндрическими пр разующими с камерой единую е 2. Камера по и. 1, отличаюгц с целью обеспечения полной ге время работы, приемники снаб О ми крышками, закрывающими е м 5 Очистки, кол- обес- бже- стото, во ыкость на вре дписная группа248 Известны камеры для гидроочисгки штучгых заготовок от окалины, в которых струеобразующее устройство выполнено в виде колгектора или обоймы с направляющими соплами.Предлагаемая камера снабжена расположенными с противоположных сторон двумя цилиндрическими приемниками, ооразующими с ней единую емкость. Приемники снабжены тсрцовыми крышками, закрывающими собственно...

Номер патента: 175992

Опубликовано: 01.01.1965

Автор: Петросов

МПК: B24C 1/10, B24C 3/12, C21D 7/06 ...

Метки: металлическихдеталей, поверхностного, упрочнения

...для поверхностного наклепа деталей.Предложенный способ поверхностного упрочнения металлических деталей путем обработки металлической дробью позволяет повысить качество упрочнения, чистоту поверхности и исключить операцию полировки, Достигается это тем, что эжектирование дроби осуществляют смазывающе-охлаждающей жидкостью.На чертеже приведена схема установки для упрочнения деталей описываемым способом.Обрабатываемая деталь 1 установлена в камере 2, разделенной сеткой 3 на две полости А и Б. В сетке 3 помещена дробь, в полости Б - смазывающе-охлаждающая жидкость. В полости А установлен эжектор 4. В него с помощью насоса 5 подают струю охлаждающе-смазывающей жидкости, которая подхватывает дробь и направляет ее на обрабатываемую деталь,...

Номер патента: 177067

Опубликовано: 01.01.1965

Автор: Чижов

МПК: B24C 3/12, B29C 37/02

Метки: облоя, резиновых, удаления, формовых

...воздуходувкой 5.Средства непрерывной подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом выполнены в виде закрепленных на верхней и нижней частях камеры 1 и связанных с транспортерами б и 7 шлюзовых затворов 8 и 9 непрерывного отбора и подачи изделий на П-образные вильчатые рамки 10 (см. фиг, 1, 2 и 3), каждая из которых закреплена на передней стенке ковша 11 элеватора 2 и взаимодействует со стационарными вильчатыми рамками-ворошителями 12, укрепленными на расположенной рядом с элеватором вертикальной стенке И, на когорой смонтированы коллекторы 14, 15 и 1 б с равномерно расположенными по высоте элеватора 2 соплами 17, 18 и 19 подачи на вильчатые рамки 10 холодильного агента и сжатого воздуха с абразивным...

Номер патента: 180109

Опубликовано: 01.01.1966

Авторы: Вазннгер, Изобрегснн

МПК: B24C 3/12

Метки: автоматическое, гидроабразивной, струйной

...При движении из левого крайнего положепи 51 В пряВОс крайнее пол 05 кеп 51 е, т. е. 351 один цикл работы, штанговый транспортер набирает в свои зяхьаты по четыре детали, Транспортер перемещает детали ня позищпо обработки через промежуточные позиции по наклонной платформе 14 (фиг. 2). Наклонная и,1 я тф О р м 51 О ш 1 я ще и я дои Ол и и тслги 1 ы м и ил я нках 1 и, которые предохран 511 от деталибодного падеш 1 я при пх перемещении.Ня позиции обработки детали западают В фиксирующие лупки наклонной платформы и подкимяются специальными прижимами 15. Б это время П-образные захваты поворачиваются вместе со скалкой на определенный угол и возвращаются в исходное поло 5 кение за следующими четырьмя деталямп. Движение транспортер получает от...

Номер патента: 257315

Опубликовано: 01.01.1969

Автор: Пепел

МПК: B24C 3/12

Метки: абразивной, листовой, поверхности, профильной, стали

...очистку стали с четырех взаимнопротивоположных сторон, Очищаемая сталь 4 перемещается через камеру 1 стационарно установленным рольгангом, снабженным горизонтально расположенными валками 5, на которых имеются кольцевые выступы о, расстояние между которыми не превышает ширины зоны очистки от одного аппарата. Выступы предотвращают смещение обрабатываемой профильной стали от заданного направления перемещения. В стенках камеры 1 имеются прорези, необходимые для прохода рольганга с обрабатываемой сталью. Прорези закрываются эластичными стержнями 7, плотно прижатыми друг к другу. Для удаления нессыпавшихся частиц абразива и отходов очистки на выходе камеры 1 установлены два устройства типа флюсоотсосника 8, Для беспрерывного удаления и...

Номер патента: 234182

Опубликовано: 01.01.1969

Автор: Треть

МПК: B24C 3/12

Метки: аппарат, внутренних, поверхностей, струйный, типа, труб

...на движущий и ударный (очистной) потоки.Такое выполнение аппарата дает возможность одновременно использовать поток рабочей жидкости для перемещения головки с заданной скоростью внутри обрабатываемой трубы и очист 1(и детали.На фиг. 1 схематическиваемое устройство,Головка 1 струйного аппарата состоит из корпуса 2, на котором смонтированы регулирующий конус 3, служащий для установления конусного зазора и толщины сечения струи и ввернутый в проставку 4, снабженну 1 О окнами для прохода жидкости, и эластичного (резинового) центрирующего кольца 5, удерживаю 1 цего ось головки на оси обрабать 1 ваемой трубы 6. На корпус надет резиновый уплотняющий хвостовпк 7, предназначенный для Движение осуществляется за счет давле:1 ня пото 1 а жидтсости,...

Номер патента: 234217

Опубликовано: 01.01.1969

Авторы: Государственный, Дрознер, Носовицкий, Рабинов, Соловьев, Эйдерман

МПК: B24C 3/12

Метки: внутренних, грунтовки, крупногабаритных, поверхностей

...возвратно-поступательное движение.На чертеже схематически изображено описываемое устройство. 2Оно состоит из кабины 1, подвешенной с помощью телескопических направляющих труб 2 на тележке 3, механизма 4 подъема, механизма 5 передвижения и сопел б и 7, укрепленных на панели 8 кабины и на рейке 9, 2При обработке цилиндрических крупногабаритных деталей кабина ориентируется, после чего ей задается необходимый ход в вертикальной плоскости и рабочее движение, например вращательное. В случае обработки 3 плоских деталей рейка перемещается в поперечном направлении. Возможно также и горизонтальное движение кабины. Очистка поверхностей производится дробеструйным способом. Для грунтовки поверхностей детали заменяются сопла б и 7. Телевизионный...

Номер патента: 236016

Опубликовано: 01.01.1969

Авторы: Евдокилюв, Ясиновский

МПК: B24C 3/12, D04H 1/08

Метки: куприяновазаявнтель—

...ИС)С- становки Для обработк: обуви рдзл:ч:ых рдз меров. Приспосоогснис д(151 ия е 32: Н,)(.51- ТИ 51 00)3 И С КО,10;ОК ВЬПОЛИ СНО Б БИ;(. К,);11 "0:3 Д,151 РО(11 КО 3 К,)ГОДКИИ 1 ИРЯБ(15110 Ц:Х Д(Я катка диска, расположенных иа тра;Сиортсром перед вхо;ом его в сторону:3 зо и;)унии) к) 2 э секцию и после выхода из д;)угой сскц", СКООЫ, СТЯИО 35 СИНОЙ:11. КОПИРЯ)1. ИО И.Гдиска посл( Выходой изоли;)уоцсй кям(р,:.112 фиГ. 1 изооражсио ОписьВас.,ос ,;т;)ойство, Бид сбоку, иа фиг. 2 - то жс, Бид свср х); иа фиг. 8 разрез по .1 - .1 нд фиг. 1; на (НГ. 4 -- коОдк .151 063 Б 1; иа фиГ. 5 - то ЖС,:31; СВ(.РХ.Устройство с,)дсрж;т п(скоструйи) ю 1 и об;с 30 н 1 О 2 кд)1 ср 1 и д 3 С секции д и 1, 3 ста- :0 л(иныс пер(д и после исскоструЙной и Об;)...

Номер патента: 287542

Опубликовано: 01.01.1970

Автор: Гспдельм

МПК: B24C 3/12

Метки: iiv», r"vfи, сссзоюс-ная, ъlt

...6 рабочие по. лости головкц сообцгаются с резервуаром 7, ндкодящимся под давлением сжатого воздука, и с резервуаром 8, сообщаОщи.5 с с атмосфеОЙ и отсяс,гвятиим эжс,то;Ом 9.Резервуары 7 ц 8 разделены клапаном 19. Резерв) Яр,1, э)кскто, соца,аго;) 11, циклон 1" ц фильтр 18 смонтированы на тележке И.Предложенное устроиство работает следуюцнм обязям.С)кят 11 Воздук .110 ИЯГнстятсг 1 НО)у ш 1 Янс 1 траснтирует;1)обь из 1 сзервуа,сч 7 и раоочую головку. Разогнанная соплом дробсГ:.;) ИЯ СмсС, П 1 ОКОД 51 ЧСРСЗ СМССИТС,ИНОС С( ЛО, ЭЖСКГИР "ЕТ НО ВСЯСЫВЯОЦЕМУ Шлс 1 НГУ а гсцолнитсльное количество дроби из резервуара 8. О(и;ащенная таким оордзом дрооь 10 стрм 51 выбрасывается на обряоатываемую иоверкность. Отработанная дробс-воздушная С)СС ОТСЯС...

Номер патента: 290819

Опубликовано: 01.01.1971

Авторы: Петренко, Поповкин, Солобьев

МПК: B24C 3/12

Метки: абразивом, головка, наружной, поверхности

Номер патента: 318469

Опубликовано: 01.01.1971

Автор: Черничкин

МПК: B24C 3/12

Метки: доводки, роторов, типа, шаровых

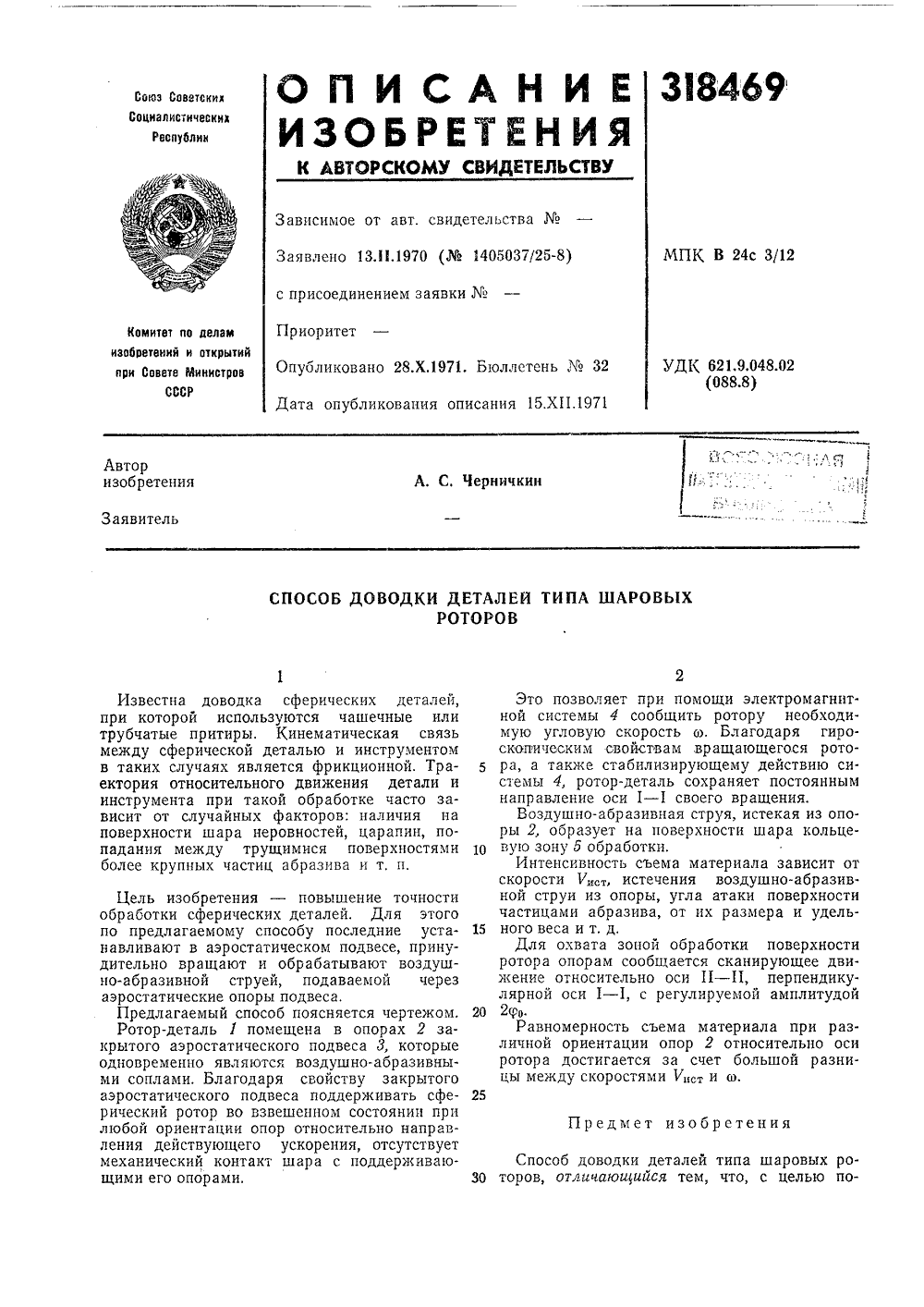

...струей, подаваемой через аэростатические опоры подвеса.Предлагаемый способ поясняется чертежом, 20 Ротор-деталь 1 помещена в опорах 2 закрытого аэростатического подвеса 3, которые одновременно являются воздушно-абразивными соплами. Благодаря свойству закрытого аэростатического подвеса поддерживать сфе рический ротор во взвешенном состоянии при любой ориентации опор относительно направления действующего ускорения, отсутствует механический контакт шара с поддерживающими его опорами. Это позволяет при помощи электромагнит. ной системы 4 сообщить ротору необходимую угловую скорость о. Благодаря гироскопическим свойствам вращающегося ротора, а также стабилизирующему действию си. стемы 4, ротор-деталь сохраняет постоянным...

Номер патента: 326040

Опубликовано: 01.01.1972

Автор: Черничкин

МПК: B24C 3/12

Метки: доводки, роторов, типа, шаровых

...на рабочих оборотах деформируется в сплюснутый эллипсоид. Для исправления эллиптичности ротора, вызванной центробежными силами, необходимо удалить припуск, имеющий переменную, нарастающую к экватору толщину. Удаление прппуска производится абразивнои пылью, которая подмешивается в нагнетаемый в подвес воздух.Для охвата зоной обработки всей поверхности ротора системе опор ". при помощи привода придается сканирующее движение относительно осп О - Оь перпендикулярной осп вращения ротора Оа - Оа с регулируемой амплитудой 2 рс.326040 Заказ 5 9/ Изд. М 97 Тираж 448 Подаисвое Тлаогдафна, ар. Санвоза, 2 3Удаление отработанной абразивной смеси из внутренней полости устройства осуществляется путем принудительного отсоса через вторую пару...

Номер патента: 400453

Опубликовано: 01.01.1973

МПК: B24C 3/12

Метки: автоматической, зачистки, труб

...окончании процесса очистки при очень небольшой выдержке торца трубы возле уступа.Тележка 4 соединена с силовым цплинд ром 7, шток 8 с поршнем 9 несет зажим 10прубы, выполненной, напрпмер, в виде вилочки с двумя псдвижнымп силовыми или подпружиненными сухарями 11, Станина 12 и механизм зажима 10 грубы снабжены фик 1 сатора- О ми 13 и 14, которые попеременно взаимодействуют со станиной 12 и обеспечввают либо подачу прямой отрубы в рабочую зону камеры, либо,подачу камеры на конец гнутой трубы.Рабочие сопла 15,камеры 1 соеди,иены ги 16- 5 кими шлангами с системой напнетания абразивнд-воздушной смеси драбеструйного аппарата 1 б, а нижний патрубок 17 камеры 1 соединен гибким шлангом с вакуумной системой огсоса дробеструйного аппарата,...

Номер патента: 375172

Опубликовано: 01.01.1973

Авторы: Барышников, Гусевский, Зубанов, Фигуровский

МПК: B24C 3/12, C03C 19/00

Метки: нанесения, полые, рисунка, стеклоизделия

...прои отходе головки 2 от изделия 5. Решетка ЗЗ укреплена на дозаторе 7 и выполнена с отверстиями в, а решетка 34 закреплена на направляющей 32 и имеет продольные пазы г, совмещающиеся с отверстиями в при нанесении рисунка. Абразивный материал, поступающий в полость направляющей 32 при помощи вакуума, потоком воздуха, поступающим через отверстия д, направляется в сопло головки 2, Для установками изделия 5 в центре стола 1 предусмотрено гнездо 35 с планкой Зб для включения микровыключателя 37. Гнездо 35 подпружинено пружиной 38 и выполнено с емкостью Д с трубкой 39 для сбора воды. Вакуумпескоструйная головка содержит вакуумную камеру 40, сопло 41, крышку 42 вкладьпп 43, шаблон 44 рисунка, ось 45 и уплотнение 4 б. Угол раскрытия сопла...

Номер патента: 470390

Опубликовано: 15.05.1975

Авторы: Виноградов, Кадацкий, Парамзин, Терещенко, Червяков

МПК: B24C 3/12

Метки: металлизации

...ширины щели.В камере 1 установлены пескоструйные аппараты 15, а в камере 2 - металлизаторы 16.10 На выходе стержней из щели установлены наклонный лоток 17 и накопитель 18,Работает устройство следующим образом.На приводной торцующий рольганг 3 по.дается арматурный стержень 4, участок кото.15 рого подвергается очистке и металлизацни.Рольганг подает стержень через щель в камеру 1 до упора, после чего стержень подхватывается рычагом 6, получающим движениеот привода 8, и поднимается, попадая в щель,20 образованную рядом неподвижных 9 и подвижных 10 направляюгцих. Прп подъеме стержень отжимает в сторону подпружиненныефиксаторы 11, которые после его прохода возвращаются в исходное положение и перекры 25 вают вертикальную щель, удерживая...

Номер патента: 496167

Опубликовано: 25.12.1975

Авторы: Кирим-Оглы, Кунин, Ямпольцев

МПК: B24C 3/12

Метки: автоматической, труб

...в видепневмодемпфера со сквозным отверстиемв штоке, на одном конце которого смонтнрован упор, в другой аконец соединен ссистемой подвода рабочего агента причемперед упором установлен датчик, шийсигнал на подачу рабочего агента,Это обеспечивает упрощение конструкции за счет объединения механизма подчи рабочего агента и упора в одном устройствНа зображена предлагаемой подачи рабочего агента, состояиз штуцера 5 и гибкого шланга 6,вленного перед упором 4 датчика 7, дающим сигнал на подачу рабочего агента дляочистки внутренней поверхности трубы,рольгвнга-сбрасывателя 8.Установка работает следующим образом.Труба, перемешаясь по рольгангу-сбрасывателю 8, подается до соприкосновенияс упором 4 и воздействует нв установленный перед упором 4...

Номер патента: 503703

Опубликовано: 25.02.1976

Авторы: Расшупкин, Сиренко, Супрунюк

МПК: B24C 3/12

Метки: дробеструйной, поверхностей

...движется по синусоиде относительнообрабатываемой поверхности 30,Для качественной обработки поверхности 30 тележке 1 сообщают пе менее четырех проходов, следовательно сопло 5,подающее струю абразивного материала,например дробь на обрабатываемую поверхность 30, опишет четыре синусоиды,смещенных одна относительно другой нвопределенное расстояние.Это достигается слецуюцил 1 образом.Зв исходное положение принимаем крайнее правое положение тележки 1, при этомподвижный упор 15 приспособления 8 коны.тактирует с торцовой поверхностью 17паза 13, подвижный упор,16 расположенв пазу 14 свободно, а вилка 27 переключателя 9 установлена в положенни В. При псремешении тележки 1 влево тро 4 поворачивает барабан 11 приспособления 8 до упора торцовой...

Номер патента: 507433

Опубликовано: 25.03.1976

Авторы: Егоров, Лобов, Резник

МПК: B24C 3/12

Метки: дробеструйной

...момент также цепной передачей 20 передается промежуточному валу 21, на концах ксторого закреплены кривошипы 22 с пальцами 23. Палец 23 кривошипа 22 шарнирносвязан с пальцем 14 короткого плеча коромысла 11 шатуном 24,На крепежных элементах 8 каретки 3,находяшейся в исходном положении вне камеры 15, закрепляют подлежащие очисткеизделия 9, после чего включением силового цилиндра 4 геремешают каретку 3 внутрькамеры 15, В конце хода перемецения шкив19 трения, закрепленный на горизонтальном З 0валу 7 каретки, поджимается к шкиву 18трения, закрепленному на раздаточном валу 17 привода устройства,При включении электродвигателя враше+оние через цепную передачу 16 передается фраздаточному валу 17, и через шкивы 18и 19 трения, горизонтальный вал...

Номер патента: 610665

Опубликовано: 15.06.1978

Автор: Долженков

МПК: B24C 3/12

Метки: абразивом, головка, наружной, поверхности

...и виде корпуса 4 со штуцерами 5 подвода абразива, причем корпусвыполнен с двумя отверстиями с торцоводно из которь,х снабжено уплотнением 6,в другое - сменным соплом 7, выбираемым5 из условия перемещения через него очищаемой детали. с зазором, обеспечивающим нрохождение всего потока абразива,Сменные кольцевые сопла 7 смонтированыв передвижной планке 8, установленной в порО перечных пазах 9 корпуса 4 головки. Приэтом планка 8 проходит через отверстие вкронштейне 10, установленном на квмере 3и снабженном фиксатором 11, который входит в гнезда на планке с отметками 1225 проходного сечения сопла 7.6 10665 15 К бенпьипятору Составитель И, КолесниковаН, Аристова Техред 3. фанта Корректор С, Гарасиняк едак П о дписное Министров ССС й д....

Номер патента: 663280

Опубликовано: 15.05.1979

Автор: Вильхельм

МПК: B24C 3/12

Метки: пескоструйной, типа, труб

...струйная кабина 4 с уплотнениями 5 для обрабатываемой детали б, В кабине установлен поворотный рукав 7 с сопловым кольцом 8 и струйными соплами 9. С противо.положюй стороны струйная кабина 4 оборудована также реверсивным рольгангом выбегаО, содержащим упор1 для размыканиякгаггактов (на фигурах не доказаны). Подача струй.кого средства осуществляется известным образом и иа чертеже не показана.Установка работает следующим образом.Подакнций рольганг 1 принимает на свои 1 ролики 2 обрабатываемую деталь 6, проводитее между вертикалью расположенными направляющими роликами 3 и вводит в струйную кабину 4. При таком движении вперед одно колено проходит через сопловое кольцо из 90 струкных сопел 8, обрабатывается струйнымсредством. После этого...

Номер патента: 663570

Опубликовано: 25.05.1979

Авторы: Ерохин, Никольский, Руднев

МПК: B24C 3/12

Метки: автоматической, зачистки, труб

...уплотненных, а также закрепленного на гильзе 15 наконечника 17, установленного внутри камеры 1 над обечайкой 7 с зазором, регулируемым в зависимости от грануляции абразива. Наконечник 17 через полость, образованную гильзами 15 и 16, соединен гибким шлангом 18 с вакуумной системой отсоса дробеструйного аппарата 11. На наконечнике 17 закреплен воздуховод 19, соединяющий его с верхней зоной камеры, свободной от абразива, и предназначенный для дополнительного подсоса воздуха в наконечник 17 и содержания допустимой концентрации дроби в воздушно в абразивн смеси. Камера 1 установлена на катках 20 на основании 21 с воз- зе можностью перемещения вдоль оси очищаемого проката от силового цилиндра 22, на штоке которого закреплен механизм зажима...

Номер патента: 730557

Опубликовано: 30.04.1980

Авторы: Кириченко, Морозенко, Проволоцкий, Чумак

МПК: B24C 3/12

Метки: гидроабразивной

...8, по двес каждой стороны. При неооходимости две пружины, поджимающие один из дисков, могут быть установлены одной жесткости, а две другие, поджимающие другой диск, - большей,или меньшей жесткости в сравнении с первыми.Устройство работает следующим обра. зом. Диски 1 настраиваются,перемещением вдоль своей оси вращения на определенный зазор, зависящий от толщины обрабатываемых листов, Экспериментально установлено, что зазор между. обрабатываемым листом и крайней точкой диска, находящейся на его периферии, устанавливается 2 - ,3 и."., т. е. расстояние между дисками оудет состоять из толщины детали с прибавкой 4 - б .чл. При этом пружины 8 установлены так, что они полностью в исходном положении расслаблены. После установки зазора между...

Номер патента: 745663

Опубликовано: 05.07.1980

Авторы: Демура, Кораблев, Соколов, Ткачук

МПК: B24C 3/12

Метки: гидропескоочистки

...800 кгсм иболее (Т: Ж - 1: 0,9), выгружаются из гидро- циклонов 2 непосредственно в камеру смешения гидромонитора 1, а слив гидроциклонов отводится в промежуточный бак-мешалку 7.рических импульсов, подаваемых концентратомером 14. Последний устанавливается нг циркуляционной линии от напорного трубопровода к баку-мешалке 4. Средне- и крупнозернистые пески, выделившиеся в классификаторе 6, пройдя обезвоживающее устройство 13, выводятся из системы, а слив, содержащий шламовые частицы и мелкозернистые пески, возвращается в бак-мешалку 4.Транспортирование малоконцентрирован ной гидросмеси позволяет повысить надежность работы системыа дополнительное повышение в рабочей струе концентрации абразивных примесей интенсифицирует процесс...

Номер патента: 764961

Опубликовано: 23.09.1980

Автор: Егоров

МПК: B24C 3/12

Метки: дробеструйной

...каретки 3 (находящейся справа от рабочей камеры 15, двери которой открыты) закрепляют подлежащие очистке изделия 11, после чего включением силового цилиндра 6 перемещают каретку 3 внутрь камеры. Перемещаясь, основная каретка 3 через промежуточное звено 5 воздействует на дополнительную каретку 4 и выталкивает ее из камеры (см. фиг. 1). В конце хода перемещения шкив 19 трения, закрепленный на горизонтальном валу 9 каретки 3, поджимается к шкиву 18 трения, закрепленному на раздаточном валу 17 привода устройства. При включении привода 26 узла синхронизации поворачиваются его валы 27 и закрепленные на их концах двуплечие рычаги 28, в результате чего тяги 29 воздействуют на оси 31 и закрывают двери 30 рабочей камеры 15.При включении...

Номер патента: 764962

Опубликовано: 23.09.1980

Автор: Егоров

МПК: B24C 3/12

Метки: дробеструйной

...кривошипы с пальцами 27. Палец 27 кривошипа шарнирно связан с пальцем 28 короткого плеча коромысла 11 шатуном 29.Перед началом работы производят настройку дробеструйных сопел на оптимальный режим очистки, Для этого вращением винта 16 устанавливают державку 13 вместе с соплом 12 под некоторым углом к поверхности очистки и фиксируют стопором 17, а внутри рабочей камеры 19 закрепляют упоры 20, длина которых подбирается в зависимости от габаритных размеров очищаемых изделий и с учетом того, на какой угол необходимо повернуть державку 13 с соплом 12 в конце их перемещения. Таким образом, узел фиксации предназначен для поворота сопла в пределах угла перед очисткой, а упор - для поворота сопла в пределах угла в процессе очистки (см,...

Номер патента: 804410

Опубликовано: 15.02.1981

Авторы: Морозенко, Проволоцкий

МПК: B24C 3/12

Метки: гидроабразивной, наружной, поверхностидеталей

...б.браэивная суспензия под действием ентробежной силы будет прижиматься к стенкам внутренней полости корпуса. Ва счет наличия конуса, образующего внутреннюю полость, абразивная 1 суспензия будет перемещаться навстречу заготовке 9, которая к этому времени уже начала свое движение в направлении от большего диаметра конуса к меньшему. Корпус 1 может вращаться 15 с большой скоростью, например 3000, 5000, 10000 об/мин и более, Под действием такой большой угловой скорос-, ти и от наличия конуса в корпусе абразивные частицы приобретают также 2 р большую линейную скорость, т.е. движутся с большой скоростью навстречу заготовке и обрабатывают ее.Конечно, часть абразивных частиц будет прижата с усилием к стенке корпуса и может быть такое...
