Номер патента: 1239052

Опубликовано: 23.06.1986

Авторы: Горбачев, Другов, Лапик

МПК: B65G 45/00

Метки: конвейера, ленты

...на два направляющих элемента, выполненные в виде валков 2, установленных вдоль ленты выше ее очищаемой поверхности посредством осей 3 ца ставе конвейера. Валки 2 выполнены с винтовой направляющей канавкой в которой, расположены витки гибкого рабочего органа, навитого на валки, Однц конец каната 1 соединен с натяжным механизмом, выполненным в виде пружины 5, соединенной со ставом коцвейера, а другой конец закреплен с помощью шартптрцого зажима 6 эксцентрично к диску 7, получающему вращательцое движение от привода 8 через редуктор 9.Возможно получение вращательного движения от ленты конвейера.Для сохранения постоянства натяжения каната между валкамтт 2, для придания ему возвратно-поступательного продольного перемещения канат по нескольку...

Номер патента: 1237851

Опубликовано: 15.06.1986

Авторы: Горбачев, Кревсун, Мишин

МПК: F16J 15/34

Метки: охлаждаемое, торцовое, уплотнение

...чертеже изображено предлагаемое устройство, продольный разрез.Герметизируется выход вала 1 из статора 2 турбомашины. Уплотнение состоит из двух уплотнительных колец 3 и 4, прижатых торцами друг к другу при помощи сильфона 5, приваренного к статору 2. Каждое.из колец охватывается кожухами 6 и 7, образующими с поверхностями колец рубашки охлаждения. Кожух 7 приварен к сильфону 5, а кожух 6 - к валу 1, Внутри кожуха 7 встроены дроссельные шайбы 8 и 9, а на поверхности каждого уплотнения выполнены концентричные канавки 10. Охлаждающая жидкость подается через подающую 11 и отводится через отводящую 12 магистрали.Устройство работает следующим образом.На стоянке перед заполнением герметизируемой полостью уплотнение подключается к...

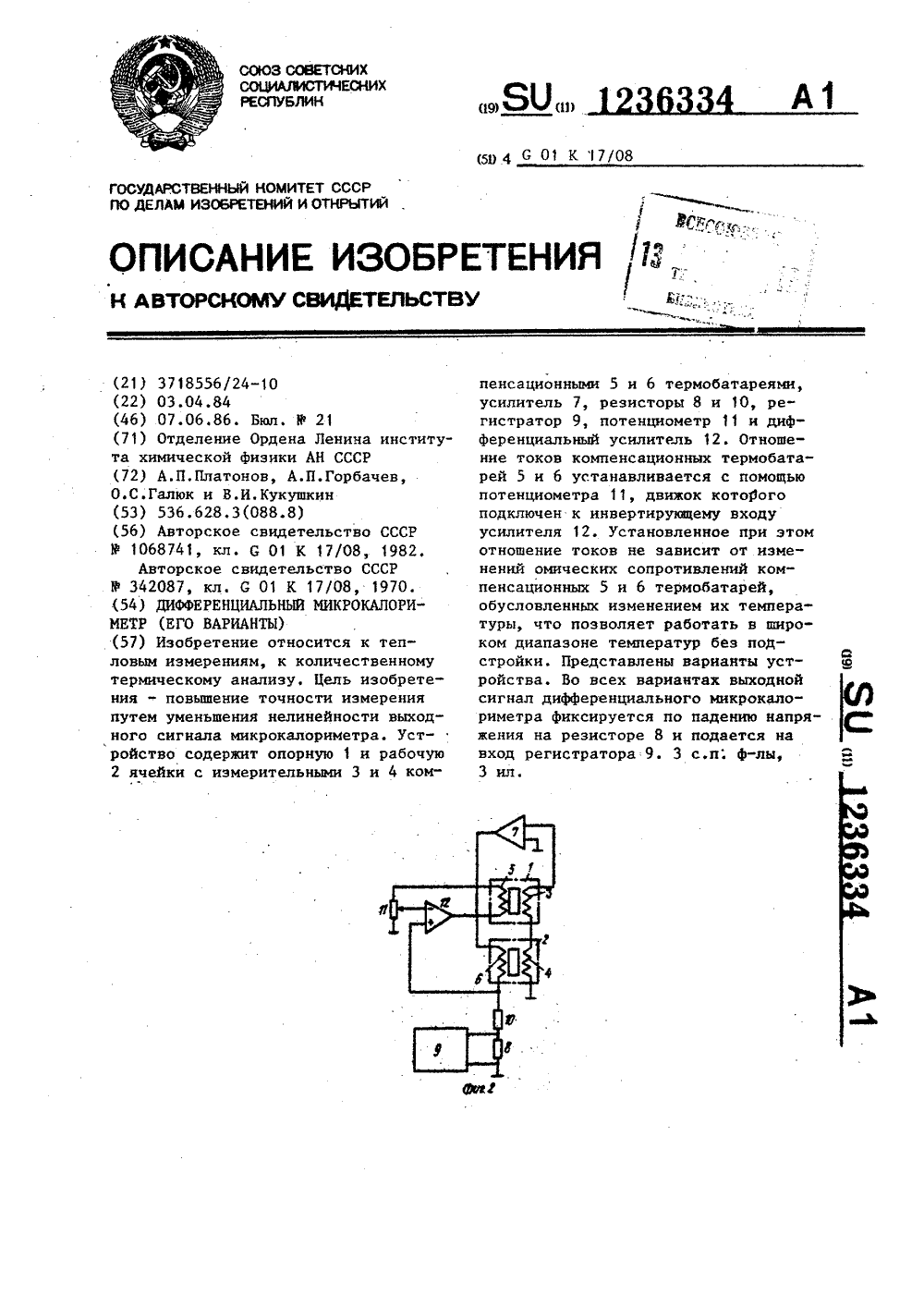

Номер патента: 1236334

Опубликовано: 07.06.1986

Авторы: Галюк, Горбачев, Кукушкин, Платонов

МПК: G01K 17/08

Метки: варианты, дифференциальный, его, микрокалориметр

...6 рабочей ячейки 2 находятся в линейном отношении. Необходимое отношение токов компенсационных термобатарей 5 и 6 устанавливают с помощью перемен" 10 15 2 О ЗО ного резистора 11, включенного междукомпенсационной термобатареей 5 иобщим входом усилителя 7, Установленное отношение токов, зависящее отомического сопротивления компенсационных термобатарей, постоянно в узком диапазоне температур микрокалориметра,Согласно второму варианту (фиг. 2)отношение токов компенсационных термобатарей устанавливается с помощьюпотенциометра 11, движок которогоподключен к инвертирующему входу второго усилителя 12. Установленное приэтом отношение токов не зависит отизменений омических сопротивленийкомпенсационных термобатарей, обусловленных...

Номер патента: 1235737

Опубликовано: 07.06.1986

Авторы: Бобко, Гервиц, Горбачев, Скворцов

МПК: B28B 15/00

Метки: вагонетки, камней, керамических, сушильные, укладки

...коц 1 И 1 Й Вык,Очдтель 26 для конт;О- ля крайнеО положения толкателя 24 при по с Вгоцток, счетно-цговос реле 27 и блок 28 у црвления.Устцовк рботет лдующим образом 1 а вилах каретки4 уложець рдчк 1,ца круг 23 установлена супильця вг- цстк 21 с рамкачи 22.Одцоструццый резчик 1 отрезает от 1,х 11- дяцго из лцточюго пресса непрерывного бруса з 1 ловку, которая транспортером 2 и;штся к многоструццому резчику 3, рзрзющсму заготовку ца камци. 1 эзрезацн 3 и кчци брус выносится транспортером 1.ПО мре передвижения Веер 5 Ого транспортера 4 происходит рдвижка камней. Когда камни поступкт к концу транспортера 4 ца его наклонный участок 20, 1 рупповой захват 9 забирает кхИи и картка 7 цр 1: помощи кривошипно-шатунного механизм 8 5 О 15 20 25...

Номер патента: 1234328

Опубликовано: 30.05.1986

Автор: Горбачев

МПК: A47B 37/00, B65H 9/06

Метки: приемный, стол

...плечо рычага ц и- положении установлено цод углом к поверхности стола. имеет с витель установ один к цых ры упором выступа размеш ствия с при это рабочем опорной(:о тангпглн и Корбачсрсл П. Всрг сагк бКственного комбретений и3 к Раунска+"ор 1 с,акг)1 гВака г "гЦ 1( рректо 1 онпнсгнк 1 нПИ Госуларлелам иаМосква, ЖП Гатент ВНИИ П( 11 ЗОЗс Филиал П)зобретсние относится к транспортированию грузов и может быть использовано в устройствах, где требуется точная ориентация заготовки или изделия на столе с одновременной фиксацией их в горизонтальной плоскости,Цель изобретения - улучшение условий эксплуатации.На фиг. схематически представлен присмный стол, общий вид; на фиг.2 - то же, вид сверху; на фиг.З - разрез А - А на фиг. .1 риемный...

Номер патента: 1233098

Опубликовано: 23.05.1986

Авторы: Горбачев, Елисеев, Житков, Лопатков, Смородин

МПК: G05B 11/00

Метки: отработанного, производства, процессом, сжигания, сульфат-целлюлозного, щелока

...выходом с первым входомсумматора 105, соединенного своимвыходом через нелинейный элемент 106с первым входом умножителя 107.Второй вход сумматора 105 и умножителя 106 соединен с выходом источника 109 постоянного напряжения, Выход умножителя 07 подключен к первому входу сумматора 108, к второмувходу которого подключенисточник110 постоянного напряжения,Датчик 14 присосов воздуха работает следующим образом.Сигнал от датчика 104 содержаниякислорода в дымовом газе поступаетна инвертирующий вход сумматора 107,в котором происходит суммированиеуказанного сигнала с постояннымсигналом, соответствующим числу "21"и поступающему с выхода источника109 постоянного сигнала. Выходнойсигнал сумматора 105 в нелинейномэлементе 106 преобразуется в...

Номер патента: 1233034

Опубликовано: 23.05.1986

Авторы: Горбачев, Горчаков, Жилинский, Оборотов

МПК: G01N 29/00

Метки: акустический, волоконно-оптического, датчик, световода

...кривая, поясняющая принцип работы акустического датчика.Акустический датчик для контроляволоконно-оптического световода содержит акустически связанные две пары из звукопроводов 1 и акустическихпреобразователей 2, блок прижимапар, выполненный из двух пластин 3,связанных шпильками 4.Акустический датчик для контроляволоконно-оптического волновода работает следующим образом,Световод 5 в полимерной оболочкепомещен в проточенные в звукопроводе1 по Форме световода 5 ложи (не по- зоказаны). Формула изобретения2 Модулированное световое излучение распространяется по световоду 5, частично поглощается в световоде 5 и возбуждает в нем акустическую волну. При контакте акустических преобразователей 2 и звукопроводов 1 со световодом 5...

Номер патента: 1231355

Опубликовано: 15.05.1986

Авторы: Авдонькин, Горбачев, Сороко, Стефаненко

МПК: F26B 17/10

Метки: вод, осадков, сточных, сушки

...в которую подается насосом 20, а воздух - вентилятором 21.Установка для сушки осадков сточных вод работает следующим образом.В данной установке процесс сушки осуществляется конвективным способом, при котором необходимая для испарения тепловая энергия непосредственно передается осадкам за счет контакта теплоносителя (топочных газов) с влажными осадками при их совместном движении через сушильную камеру 1. Топочные газы образуются в топке 19 при сжигании газообразного или жидкого топлива при избыточной подаче воздуха. Влажные осадки подаются в сушильную камеру 1 через патрубок 2. Топочный газ через патрубок 5 подается в газовую камеру 4 и, проходя узкий кольцевой зазор 3, создает разряжение в зоне выхода влажных осадков из патрубка 2,...

Номер патента: 1230843

Опубликовано: 15.05.1986

Авторы: Билык, Бобко, Горбачев, Иваниченко, Ильченко, Коренюк, Хорьков

МПК: B28B 5/00, B28B 5/04

Метки: конвейерная, линия, мощения, фигурных, элементов

...расположенную в нижнемярусе, подъемник 6 с платформой 7,верхний толкатель 8 для перемещениятележек-кассет в верхнем ярусе ипост разгрузки.Тележка-кассета 3 состоит из тележки 9 и кассеты, имеющей раму 10,крепящуюся к тележке с помощью шарнира 11, борт 12 и полки 13. К борту 12 кассеты жестко крепится штырь14, а на тележке установлен фиксатор 15, удерживающий тележку от опрокидывания. Пост разгрузки примыкаетк подъемнику 6 и состоит из опрокидьвателя, группового сталкивателя 16и приемного стола 17. Опрокидьвательсодержит поворотную вокруг горизонтальной оси 18 раму 19 с приводом 20.На раме 19 установлен захватный орган 21, снабженный подпружиненнымисобачками 22.,В платформеподъемника 6 и раме тележки 9 выполнены вырезы для прохода...

Номер патента: 1227881

Опубликовано: 30.04.1986

Авторы: Горбачев, Мишин

МПК: F16J 15/34

Метки: контактное, торцовое, уплотнение

...организована камера А запирающей яидкости, соединенная посредством отверстия в кольце 4 с кольцевой канавкой на рабочей поверхности и уплотненная резиновыми кольцами 9, 10 и 13. Кольцевая канавка делит рабочую поверхность на две рабочие дорожки. Между втулкой 8 и обоймой 5 организована дополнительная камера Б, соединенная при помощи отверстий в обойме 5 и кольце 4 с группой канавок, расположенных на наружной рабочей дорожке кольца, и уплотненная резиновыми кольцами 10 и 14. Перемещение втулки 8 в осевом направлении ограничено стопорным кольцом 15 и жесткостью пружины. Торцовое контактное уплотнениеработает следующим образом,5 1 О 15 20 25 ЗО 35 ЬО Ь 5 50 55 В начальный момент времени, послетого, как уплотнительные кольца 2и 4 прижаты...

Номер патента: 1227301

Опубликовано: 30.04.1986

Автор: Горбачев

МПК: B21F 23/00, B21H 8/00

Метки: выводов, конденсаторов, лопаточных, периодического, проката

...установлено на консольной части червяка 17, Зубчатоеколесо 19 установлено на оси и сопряжено с колесом 18, В стойке 20 установлен промежуточный вал 21. На валус одной стороны укреплена ждущаязвездочка 22, а с другой - фрикционная муфта 23. Вал 24, на которомустановлена приемная катушка 25,расположен в подшипниках 26 скольжения, закрепленных на стойке 27.Барабан приемной катушки 25 и верхний профилирующий диск 11 установлены так, что внешняя касательная28 к ним расположена под угломравным 40, к оси, проходящей через 27301центр направляющей фильеры 5 узла3 смазки и зону деформации и , образованную перифериями верхнего профилирующего диска 11 и нижнего профилирующего диска 14, На стойке 27установлен червячный редуктор 29,на тихоходном...

Номер патента: 1227241

Опубликовано: 30.04.1986

Авторы: Белов, Белоконь, Герасименко, Горбачев, Нагорная

МПК: B02C 19/06

Метки: мельница, пневматическая, струйная

...предыдущего, а диаметр диска равен диаметру отверстия последнего1227241 Установлено, что расстояния между раэгонной трубой 3, кольцами 5 и дис ком б одинаковы, при этом диаметр каждого последующего кольца 5 равен диаметру отверстия предыдущего, а диаметр диска б равен диаметру отверстия последнего кольца 5. Составитель Б. МолявкоРедактор И. Сегляник Техред Л.Олейник Корректор ЛТяско 2239/б Тираж 582 ПодписноеВНИИПИ Государственного комита СССРпо делам изобретений и открытий113035, Москва Ж, Раушская наб., д, 4/5 Заказ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится. к измельчению твердых материалов, в частности к струйным пневматическим мельницам и может быть использовано для...

Номер патента: 1226403

Опубликовано: 23.04.1986

Авторы: Барабаш, Горбачев, Родин, Сосновский, Филиппович

МПК: G05B 5/01

Метки: корректирующее, нелинейное

...необходимое положение линии переключения с режима разгона на режим торможения в случае треугольного профиля скорости, а выбор величины коэффициента передачи К = 1/К (гдеиК: 20) второго масштабирующего блока 12 обуславливает переход в линейный установившийся режим после окончания переходного процесса при подходе к точке позиционирования Величина зоны нечувствительности релей 122640350 55 ного блока 22 выбирается в соответствии с величиной насыщения скорости двигателя 4, т.е, при скоростях,меньших максимально возможной скорости (скорости насыщения, сигналБ на выходе релейного блока 22отсутствует (Б = О).Работу нелинейного корректирующего устройства 6 в состав системыавтоматического регулирования рассмотрим для двух случаев: при...

Номер патента: 1224339

Опубликовано: 15.04.1986

Авторы: Винокуров, Горбачев, Лаптев, Марьясов, Польщиков, Хорошилов, Янковский

МПК: C21B 7/12

Метки: доменных, заделки, леток, масса, огнеупорная, печей

...технологические показатели безводной 2зации поглотительного масла, получа- емого из каменноугольной смолы и используемого для улавливания бензольных углеводородов из коксового газа.Техническая характеристика полимеризованного поглотительного масла (ТУ 14-6-117;77) следующая: платоность при 20 С 1,04-1,07 г/см; зольность 0,3-0,4%; содержание воды не более 0,57., содержание смол не более 20,0%.Промышленные испытания показали, что добавление к сухой огнеупорной массе вместо воды полимеризованного поглотительного масла в количестве менее 16% обеспечивает недостаточный объемный рост при отвердевании всего 2-4% (см.табл. 1). При добавлении полимериэованного масла в количестве более 20% объемный рост массы при отвердевании составляет...

Номер патента: 1223339

Опубликовано: 07.04.1986

Авторы: Говорухин, Горбачев, Громыко, Ивлев, Матвеев

МПК: H03F 3/60

Метки: распределенным, усилением, усилитель

...2, входную линию передачи 3с И отводами, второй балластный резистор 4, транзисторы 5, направленныеответвители 6, корректирующие фильт Оры 7 и дополнительные балластные резисторы 8.Усилитель с распределенным усилением работает следующим образом,Входной сигнал поступает на входную линию 3 передачи, выполненную напоследовательно соединенных направленных ответвителях 6 и делится поровну между транзисторами 5 за счет соответствующего выбора переходного затухания в направленных ответвителях б,которые определяются иэ следующего1 1 1соотношения - ; - ; -11где первое число относится к направ 35ленному ответвителю 6, включенномуна входе входной линии передачи 3, апоследнее - к направленному ответвителю 6, включенному на выходе...

Номер патента: 1223063

Опубликовано: 07.04.1986

Авторы: Галюк, Горбачев, Кукушкин, Платонов

МПК: G01K 17/08

Метки: дифференциальных, микрокалориметров, неидентичности, ячеек

...и Е - термоэдс измерительных2термобатарей соответствующих ячеек;1 - ток через компенсационные термобатареи этихячеек;К и К- эффективные значения сопротивления компенсационных термобатарей, величина которых зависит отвеличины омического сопротивления компенсацион-ных термобатарей и теплообмена компенсационныхтермобатарей с элементами конструкции ячеек;чувствительности измерительных термобатарейячеек. 45 По относительной величине йЕ 1 Клэ.8-1 К ,1 Кл Ь Е 1 К ЗК 1 э50 можно дополнительно судить о неидентичности ячеек микрокалориметра посоотношению нескольких параметров:чувствительностей измерительных батарей и омических сопротивлений компенсационных термобатарей с. учетомтеплообмена компенсационных термобатарей с элементами...

Номер патента: 1222994

Опубликовано: 07.04.1986

Авторы: Бурлак, Горбачев, Данилов, Дрейман, Кузьменко

МПК: F25B 13/00, F25B 29/00

Метки: насосом, тепловым, холодильная

...16, патрубком 17 отбора теплой воды ипатрубками подачи 18 и отвода 19 хладагента в переохладитель 1 О и из него.Между секциями 3 и 4 теплообменника 2установлена перегородка 20 с центральнымотверстием 21, разделяющая водяное пространство емкости 5 на полости 22 и 23.Секция 4 установлена на дне емкости 5на опорах 24 и помещена в воронкообразный кожух 25, к верхней суженной части 26,которого подведен патрубок 17 отбора теплойводы. Эквивалентный диаметр нижнего основания воронки кожуха 25 составляет 0,6 -0,8, а ее верхнего основания - 0,2 - 0,4 отэквивалентного диаметра емкости 5. Между кожухом 25 и обечайкой емкости 5 имеется зазор 27 для циркуляции воды.Холодильная установка с тепловым насо 45сом работает следующим образом.При...

Номер патента: 1222450

Опубликовано: 07.04.1986

Авторы: Горбачев, Кузин, Леонов, Макаренко, Тарасов

МПК: B23K 1/19

Метки: керамикой, ковара, пайки

...рт.ст.опри 800-850 С приводит к восстановлению окислов и активации металлизированных поверхностей керамики,одновременно осветляется поверх"ность ковара, что обеспечивает более равномерное растекание припоя,заполнение припоем микропор и микронеровностей при нагреве до темпера, туры пайки и при выдержке. Подогрев при температурах выше критических, при меньшем, чем в известныхспособах градиенте температур,исключает тепловую и структурнуюдеформацию тонкостенных частей ва 22450 1куумвывода, искночает эппипсность,слой припоя становится более равномерным. Как следствие, уменьшается возможность образования течей и увеличивается прочность спая при статических и динамических нагрузках.П р и м е р. Изготовляют вакуумные вводы различных диаметров,...

Номер патента: 1222364

Опубликовано: 07.04.1986

Авторы: Батагова, Горбачев, Семенов, Щербаков

МПК: B21D 43/18, B30B 15/30

Метки: выдачи, заготовок, захвата, плоских

...16 в направлении штоков 17 силового цилиндра 18. Пневматический цилиндр разделен поршнем 19, закрепленным на штоке, на камеры 20 и 21, сообщенные каналами 22 и 23 (поочередно, с сетью сжатого воздуха).В каждом стержне выполнен соосный канал 24, сообщенный с атмосферой со стороны рабочего торца и связанный каналом 25 с источником разреженного воздуха. На рабочем торце каждого стержня закреплен кольцевой магнит 26, торец которого расположен в плоскости дна загрузочной емкости.Изображены также тоаектория 27 движения стержня, заготовка 28, поднятая на отрезок а от дна загрузочной емкости, вакуумный держатель 29 и канал 30 вакуумного захватного органа.Устройство для захвата и выдачи плоских заготовок работает следующим образом,Бункер...

Номер патента: 1221353

Опубликовано: 30.03.1986

Авторы: Аладышев, Брайцев, Горбачев, Ивашкевич, Малышев, Чешко, Шипицын

МПК: E21C 41/18, E21D 9/00

Метки: выработок, горных, проведения, спаренных

...выработки, например, встречными забоями 1 возможно и со смещеййем друг относительно друга осей в плоскости пласта) . До сбойки встречных забоев проветривание осуществляют нагнетанием воздуха, а транспорт угля - конвейерами от каждого забоя на свою фланговую выработку, После сбойки встречных забоев проветривание выработки переводят на общешахтную депрессию, т,е. свежий воздух подают через одну фланговую выработку, а исходящий выдают через другую, По мере проведения выработки узким ходом ее разделяют на участки, равные рациональной длине участка работ по ее расширению, и из этого расчета производят монтаж и наращивание конвейеров, после чего от фланговой выработки начинают работы по расширению пройденной выработки до...

Номер патента: 1218470

Опубликовано: 15.03.1986

Авторы: Быков, Горбачев, Преображенский

МПК: H03M 7/00

Метки: кодов, преобразования

...работа элемен" та И 16. При этом могут возникнуть следующие ситуации:триггер 18 - в состоянии "1" (входная информация не требует масштабирования), поэтому работа элемента И 13 запрещена (через элемент НЕ 15), а работа элемента И 16 разрешена через элемент ИЛИ 17, в этом случае информация без масштабирования через элемент И 16 поступает на первый регистр 1;триггер 18 - в состоянии "0" (входная информация об углах и тре 284704бует масштабирования), поэтому информация с второго регистра 11 через блок 12 сумматоров, элемент И 13,элемент ИЛИ 19 в последовательномкоде поступает на первый регистр 1.Преобразованная в двоичный кодинформация после первого циклаработы находится во втором регистре 11 и начинается второй циклО работы. В...

Номер патента: 1213222

Опубликовано: 23.02.1986

Авторы: Весков, Горбачев, Дмитриев, Журавлев, Зиглин, Кодолов, Яковлев

МПК: E21F 15/00

Метки: выработанного, закладки, литыми, пространства, смесями, твердеющими

...на закладочном комплексе литую твердеющую смесь подают по трубопроводу 1 на сгуститель 2, например цилиндрический гидроциклон, который разделяет смесь на более густую меньшую часть и основную массу. В густую меньшую часть твердеющей смеси, поступающей из патрубка 3, вводят по трубопроводу 4 с помощью инжектора 5 ускоритель твердения и эту оыстротвердеющую смесь посредством патруб. ка с поворотным наконечником б укладывают на дно выработки, заполняя все ее сечение и образуя изолирующее ограждение 7. Основная более жидкая масса твердеющей смеси по патрубку 8 отводится в выработан ное пространство 9 за ьозводимое ограждениеСоотношение между объемами сгущенной ь основной более жидкой массой смеси регу. лируется диаметром...

Номер патента: 1213090

Опубликовано: 23.02.1986

Авторы: Горбачев, Гуцал, Доценко, Ильинцев, Либа, Потапов, Приходько

МПК: C25B 13/06

Метки: асбестовой, диафрагмы

...показатели работы электролизера следующие:Уровень анолита, мм 90Концентрация щелочи вкатолите, г/л ЯаОН 120,6 55 Концентрация хлоратав католите, г/л НаС 10Содержание хлора,вхлоргазе, об. Х 97,4131 3 1 После 217 сут. работы диафрагмы показатели следующие;Уровень анолита, мм 190Концентрация щелочив католите, г/л МаОНКонцентрация хлоратав католите, г/л НаС 10, 0,42Содержание хлора вхлоргазе, об.Е 97,8П р и м е р 4, Производят изготовление асбестовой диафрагмы, как в примере 3, но асбестовое волокно обрабатывают 0,01 н. раствором соляной кислоты в течение 24 ч, рН среды 2,0.На 12-е и 225-е сутки работы диафрагмы качественные показатели работы электролизера соответственно следующие:Уровень анолита, мм 90 и 200Концентрация щелочив...

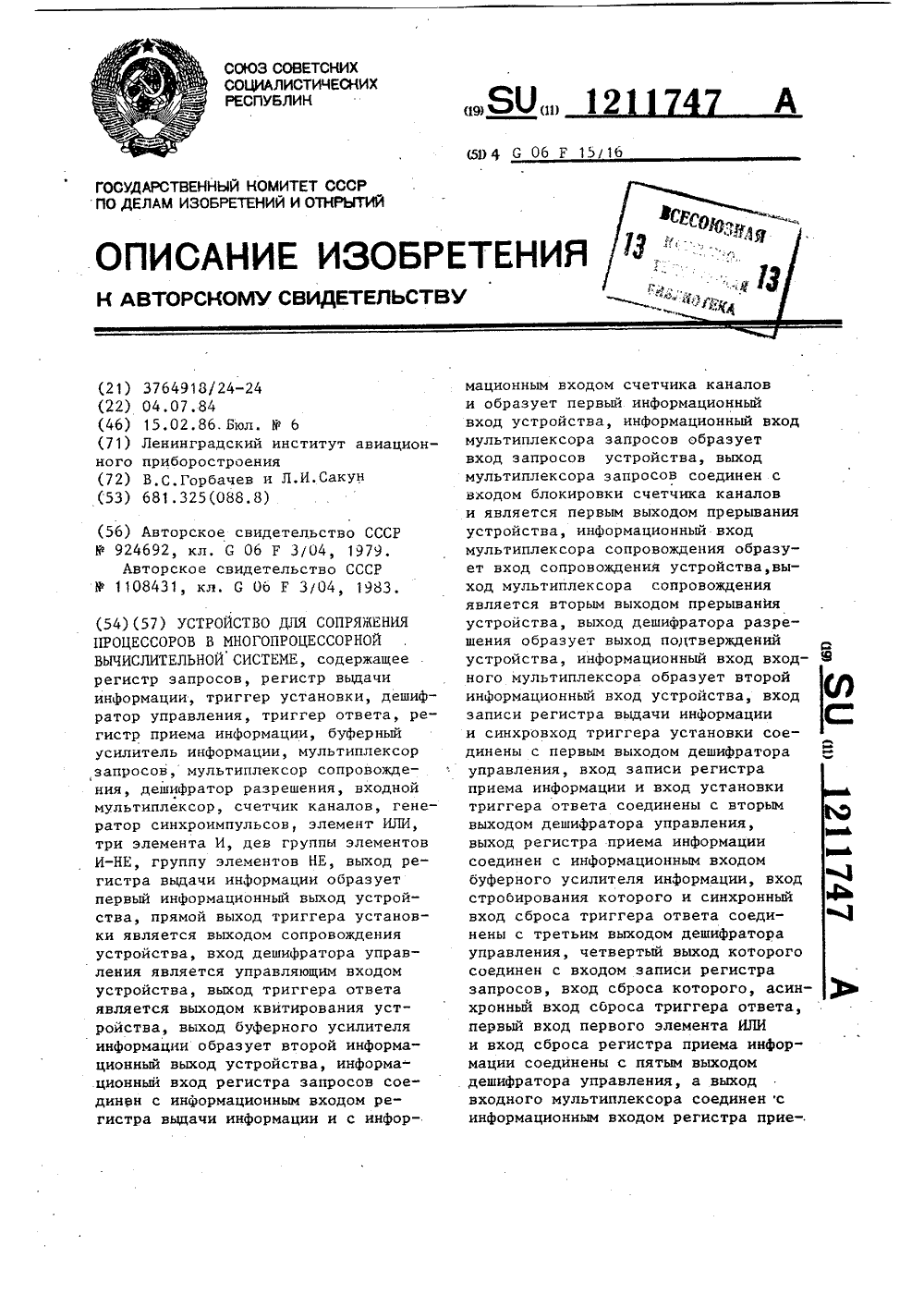

Номер патента: 1211747

Опубликовано: 15.02.1986

Авторы: Горбачев, Сакун

МПК: G06F 15/16

Метки: вычислительной, многопроцессорной, процессоров, системе, сопряжения

...противном случае выход буферного усилителя 7 находится в третьем состоянии (высокого импеданса).Мультиплексор 8 запросов обеспечивает выбор одного из сигналов запроса на установление сеанса связи, йоступивших на один из Х его внешних вхсщов, в соответствии с управляющей информацией на своем управляющем входе. Выход мультиплексора 8 запроса подключен к первому выходу35 прерывания устройства и к первому входу счетчика 12 каналов. Мультиплексор 9 сопровождения предназначен для выбора одного из входов 40 сопровождения; соединенного с тем смежным устройством, с которым установлен сеанс связи и от которого принимается информация. Выход мультиплексора 9 сопровождения соединен с вторым выходом 36 прерывания устройства.Входной мультиплексор 10...

Номер патента: 1211281

Опубликовано: 15.02.1986

Авторы: Горбачев, Рыбкин, Сончик

МПК: C11B 1/16

Метки: вытопки, жира

...барабанов электромагнитным полем, Элек 1 Отрическии ток подводится к индуктограм 18 через систему токосъемныхколец 19. Поверхности барабанов 13и 14 покрыты слоем износоустойчивого материала. На нижних концах валов17 жестко закреплены зубчатые коЛеса20, находящиеся в зацеплении с центральным зубчатым колесом 21, жесткозакрепленным на днище 22. На периферии диска 16 находятся вертикаль ныепластины 23. Между дисками 15 и16 закреплены направляющие 24, в пазах которых установлены подпружиненные отражательные лопатки 25,Рабочие концы отражательных лопаток 25 выполнены в виде рамки свертикальной щелью 26 для проходажиросырья и скребком 27 с заостренной лобовой частью, имеющим в сечении треугольник, вершина которого 30 направлена в сторону...

Номер патента: 1211137

Опубликовано: 15.02.1986

Авторы: Горбачев, Зорин, Ляховицкий, Палатов, Песковец

МПК: B63B 1/08

Метки: кормовая, оконечность, судна

...Центральное технико-конструкторское бюро Министерства речного флота(54) (57) КОРМОВАЯ ОКОНЕЧНОСТЬСУДНА, содержащая скеги, сопряженныес днищем и образующие между собой своды тоннелей, в которых размещены гребные винты в насадках, а также незамкнутое в нижнеи части сопло, выполненное с расширяющимися к оконечностям скегов и плавно сужающимися к своему входу каналами, причем поперечное сечение его в зоне расположения каждого из гребных винтов в насадке выполнено с прямолинейным верхним участком и вертикальными боковыми стенками, отличающаяся тем, что, с целью увеличения пропульсивного коэффициента и улучшения эксплуатационных качеств, прямолинейные верхние участки и вертикальные боковые стенки сопряжены между собой в поперечных...

Номер патента: 1208388

Опубликовано: 30.01.1986

Авторы: Горбачев, Мишин

МПК: F16J 15/34

Метки: контактное, торцовое, уплотнение

...3 на корпусе 5.Наружная цилиндрическая поверхность вращающегося кольца 2 охваченакожухом 6 и образует с ним камеру,имеющую вид кольцевого капилляра срасширенной частью, которая расположена со стороны рабочей поверхности кольца 2 на радиусе, большем относительно цилиндрической части кольцевого капилляра.Наружная цилиндрическая поверхность неподвижного кольца 4 и кожухтакже образуют камеру в виде кольцевого капилляра с расширенной частью,расположенной со стороны рабочей поверхности кольца 4, Расширеннаячасть кольцевых капилляров частичнозаполнена жидким металлом 8 и 9, а вцилиндрической части капилляра нахоцится разреженный газ, обладающийнизкой теплопроводностью,Уплотнение работает следующимобразом,При нормальном режиме работыуплотнения...

Номер патента: 1208387

Опубликовано: 30.01.1986

Авторы: Варфоломеев, Горбачев, Громыко, Евграфов, Евдокимов, Кручинин, Матвеев

МПК: F16J 15/02

Метки: неподвижное, разъемное, уплотнительное

...- уплатнительцыми поверхностями 12 и 13кольца 11, Между барьерами уплотттетттит в прокладке предусмотрены пере -пускные отверстия 15.Нсе уплотнительные поверхностипрокладки 2 покрыты мягким материалом (медь, сереоро, фторопласт и др,)Дпя крепления прокладки 2 на фланце 1 предусмотрено разрезт-ое стаиорное тсольтто 16, которое устяналивается с натягом в проточку 17 ня этомфланце.30 Для контроля утечек уплотняемойсреды после первого барьера уплотнения и проверки герметичности втарогс барьера во фланце 1 ттредусматрены дренажные каналы 18, которые З заканчиваются штуцерами (не показаны) .Устройство работает следующимобразом.При сборке устройства прокладка 4 О 2 устанавливается на уплотнительнуюповерхность 6 фланцаи паджимяетсястопорным...

Номер патента: 1208253

Опубликовано: 30.01.1986

Авторы: Воробьев, Горбачев, Каражаев, Кузнецов, Липчанский, Самусенко, Федоров

МПК: E21D 11/10

Метки: крепь, механизированная, предохранительная

...установлена трубообразная балка 13 с целью 14 по ее длине. Трубообразная балка 13 закреплена так, что образует две консоли, при этом в сторону забоя 5 10 15 20 25 30 35 40 45 50 55 одна из консолей выходит за пределырамы 1 крепи, Соосно в трубообразнойбалке помещена подвижная вспомогательная балка 15, на которой попарно друг против друга в горизонтальной плоскости на проушинах 16, размещенных в щели 14, закреплено вспомогательное ограждение 17, а на проушинах 18 шарнирно закреплено основное сводовое ограждение 19. По вертикальной оси механизма 9 установленгидродомкрат 20 подъема верхнегооснования 12 механизма 9. Домкрат,20шарнирно прикреплен к верхнему основанию 12 механизма 9 и к ребрам жесткости 4 поперечных полых стержней 3рамы 1...

Номер патента: 1208087

Опубликовано: 30.01.1986

Авторы: Голомазов, Горбачев, Зубарев

МПК: C21D 9/24

Метки: автоматическая, дисков, линия, термообработки

...дисков, Захват 9 перекладчика дисков, установленный между позициями закалки в штампе 15 и отпуска в штампе-индукторе 18, ос. нащен приспособлением 22 подачи хладагента, которое состоит иэ расположенного в верхней части захвата 9 кольцевого коллектора 23, а в нижней - насадки 24, перфорированной в направлении диска,Линия работает следующим образом.5 1 О 15 20 Кассета 3 с дисками.устанавливается на поворотный стол 4, поворачивается под загрузочный пневмоцилиндр 1 и фиксируется, Перекладчик первого ручья идет под загрузку (не показано), Захват 6 устанавливается над кассетой 3, захват 7 - над диском, лежащим на закалочном индукторе 11, захват 8 и 9 - над дисками, находящимися в штампах 14 и 15, электромагниты 10 - над диском, лежащим на...
