Способ определения неидентичности ячеек дифференциальных микрокалориметров

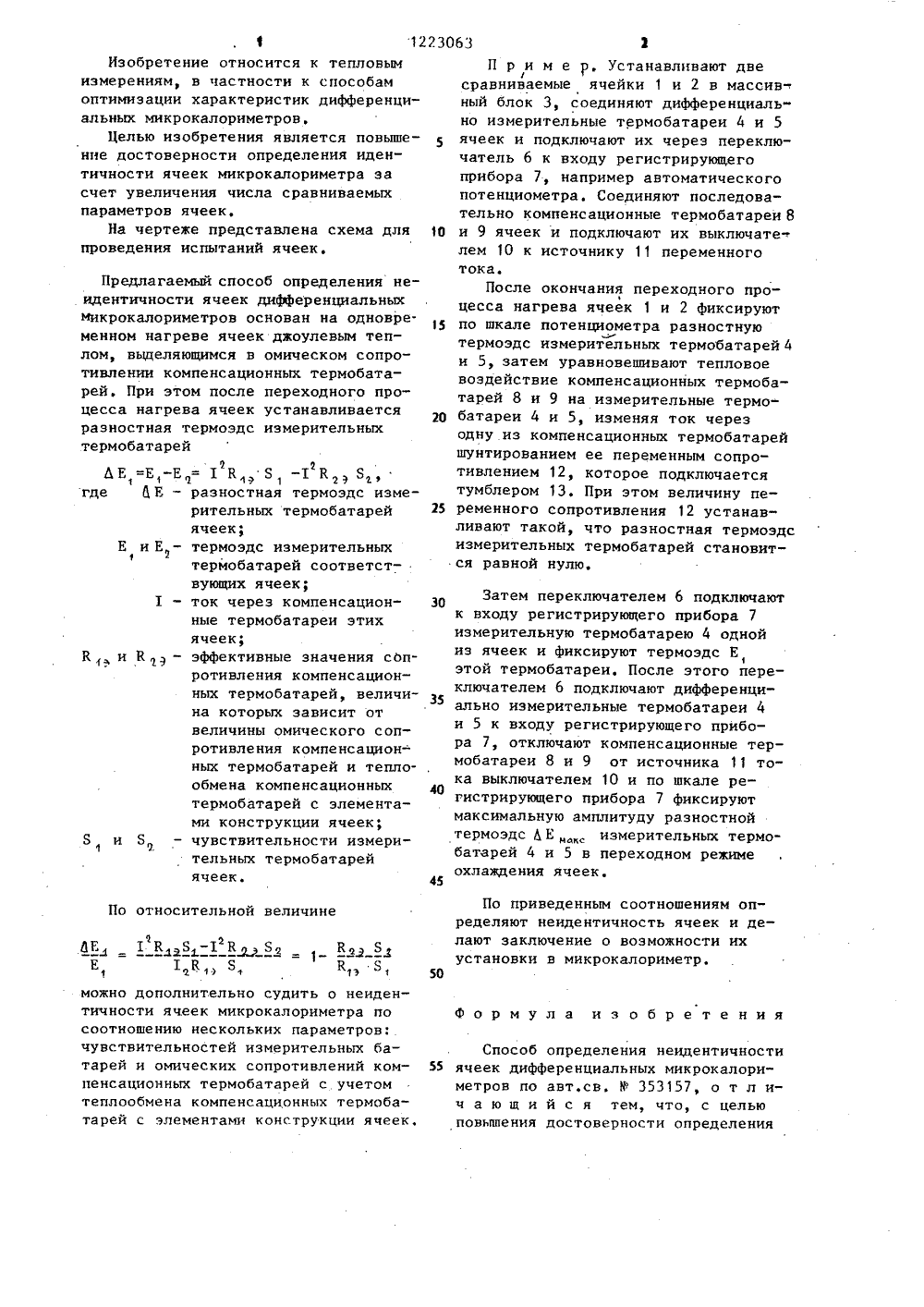

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 01223063 4 С 01 К 7/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ у:ь(61) (21) (22) (46) ССР1971,ЕНТИЧНОСКРОКАЛОГОСУДАРСТВЕННЫЙ КОМИТЕТ СССГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ 3531573732451/24-1024.02.8407,04,86, .Бюл, 9 13(71) Отделение Ордена Ленина института химической физики АН СССР(54) СПОСОБ ОПРЕДЕЛЕНИЯ НЕИДТИ ЯЧЕЕК ДИФФЕРЕНЦИАЛЬНЫХ МИРИМЕТРОВ(57) Изобретение относится к тепловым измерениям, в частности к способам оптимизации характеристик дифференциальных микрокалориметров. Цельизобретения - повышение достоверностиопределения идентичности ячеек микрокалориметра за счет увеличения числа сравниваемых параметров ячеек, Устанавливают две сравниваемыеячейки 1 и 2 в блок 3, соединяют дифференциально измерительные термобатареи 4 и 5 ячеек и подключают их через переключатель 6 к входу регистрирующего прибора 7. Соединяют последовательно компенсационные термобатареи 8 и 9 ячеек и подключают их выключателем 10 к источнику 11 переменного тока. После окончания переходного процесса нагрева ячеек 1 и 2 фиксируют по шкале потенциометра разностную термоэдс термобатарей 4 и 5, затем уравновешивают тепловое воздействие блоков 8 и 9, изменяя ток через одну из батарей шунтированием ее сопротивлением 12, которое выбирается таким,чтобы разностная термоэдс стала равна нулю. Далее фИксируют максимальную амплитуду разностной термоэдс в переходных режимах охлаждения ячеек.Изобретение является усовершенствованием основного авт.св, В 353157.1 ил,1223063 Би Я 55 Изобретение относится к тепловым измерениям, в частности к способам оптимизации характеристик дифференциальных микрокалориметров.Целью изобретения является повышение достоверности определения идентичности ячеек микрокалориметра за счет увеличения числа сравниваемых параметров ячеек,На чертеже представлена схема для 1 О проведения испытаний ячеек. Предлагаемый способ определения не- идентичности ячеек дифференциальных микрокалориметров основан на одновре менном нагреве ячеек джоулевым теплом, выделяющимся в омическом сопротивлении компенсационных термобатарей. При этом после переходного процесса нагрева ячеек устанавливается разностная термоэдс измерительных термобатарейЬЕ =Е-Е= 1 К Я, -1 К 2 э Ят где 5 Е - разностная термоэдс измерительных термобатарейячеек;Е и Е - термоэдс измерительных2термобатарей соответствующих ячеек;1 - ток через компенсационные термобатареи этихячеек;К и К- эффективные значения сопротивления компенсационных термобатарей, величина которых зависит отвеличины омического сопротивления компенсацион-ных термобатарей и теплообмена компенсационныхтермобатарей с элементами конструкции ячеек;чувствительности измерительных термобатарейячеек. 45 По относительной величине йЕ 1 Клэ.8-1 К ,1 Кл Ь Е 1 К ЗК 1 э50 можно дополнительно судить о неидентичности ячеек микрокалориметра посоотношению нескольких параметров:чувствительностей измерительных батарей и омических сопротивлений компенсационных термобатарей с. учетомтеплообмена компенсационных термобатарей с элементами конструкции ячеек. П р и м е р, Устанавливают две сравниваемые ячейки 1 и 2 в массивный блок 3, соединяют дифференциально измерительные термобатареи 4 и 5 ячеек и подключают их через переключатель 6 к входу регистрирующего прибора 7, например автоматического потенциометра, Соединяют последовательно компенсационные термобатареи 8 и 9 ячеек и подключают их выключате-. лем 10 к источнику 11 переменного тока.После окончания переходного процесса нагрева ячеек 1 и 2 фиксируют по шкале потенциометра разностную термоэдс измерительных термобатарей 4 и 5, затем уравновешивают тепловое воздействие компенсационных термобатарей 8 и 9 на измерительные термобатареи 4 и 5, изменяя ток через одну из компенсационных термобатарей шунтированием ее переменным сопротивлением 12, которое подключается тумблером 13. При этом величину переменного сопротивления 12 устанавливают такой, что разностная термоэдс измерительных термобатарей становится равной нулю. Затем переключателем 6 подключаютк входу регистрирующего прибора 7измерительную термобатарею 4 однойиз ячеек и фиксируют термоэдс Е,этой термобатареи. После этого переключателем 6 подключают дифференциально измерительные термобатареи 4и 5 к входу регистрирующего прибора 7, отключают компенсационные термобатареи 8 и 9 от источника 11 тока выключателем 10 и по шкале регистрирующего прибора 7 фиксируютмаксимальную амплитуду разностнойтермоэдс Ь Е , измерительных термобатарей 4 и 5 в переходном режимеохлаждения ячеек,По приведенным соотношениям определяют неидентичность ячеек и делают заключение о воэможности их установки в микрокалориметр. Формула изобретения Способ определения неидентичности ячеек дифференциальных микрокалориметров по авт.св. У 353157, о т л ич а ю щ и й с я тем, что, с целью повышения достоверности определенияСоставитель Н.ГоршковаРедактор О.Юрковецкая Техред И.Гайдош Корректор С.Шекмар Заказ 1702/43 Тираж 778 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3 12230 б 3 4идентичности ячеек микрокалориметров ряют установившееся значение разностза счет увеличения числа сравниваемых ной термоэдс, по которому судят об параметров ячеек, дополнительно изме- идентичности ячеек,
