Устройство для сопряжения процессоров в многопроцессорной вычислительной системе

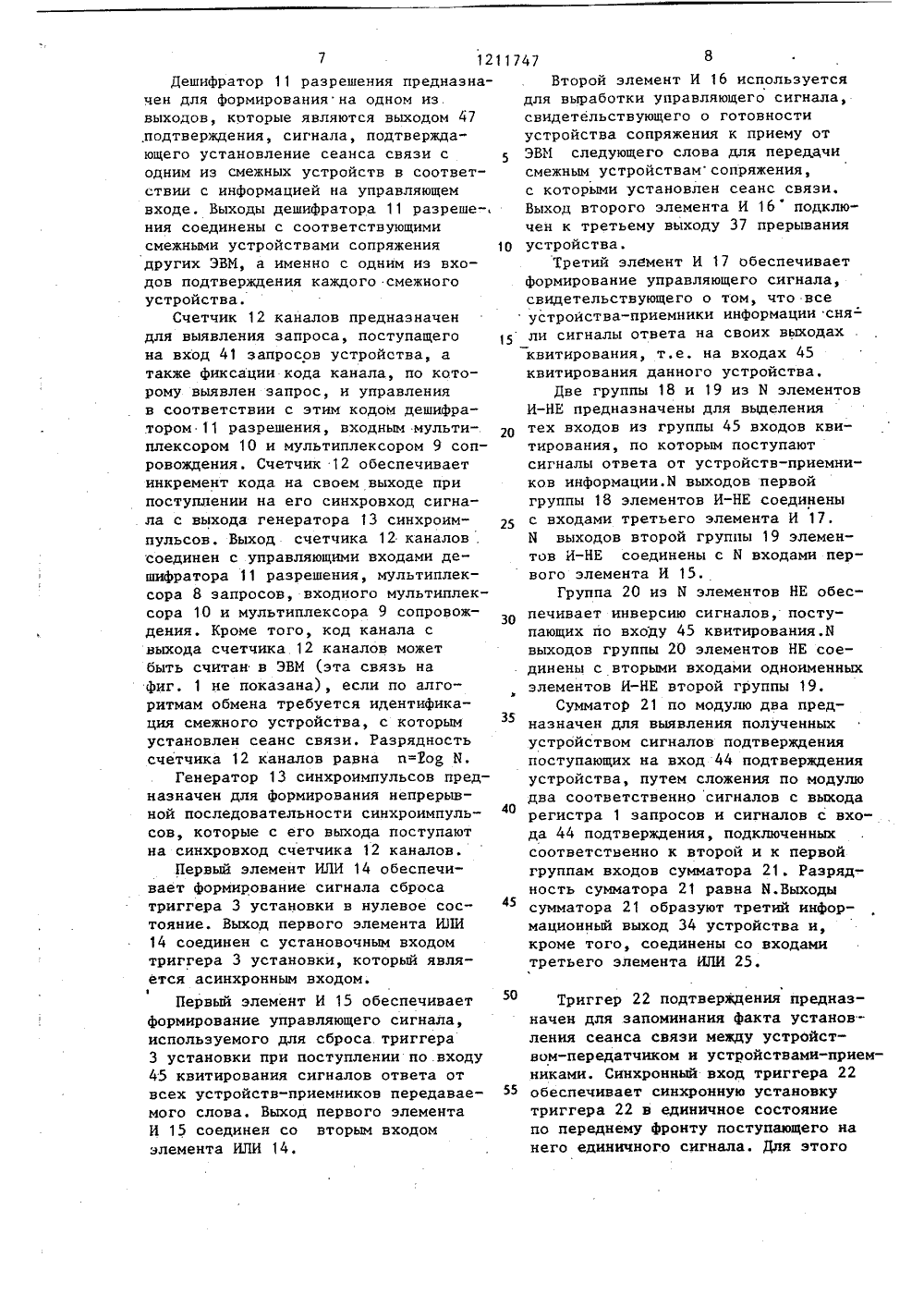

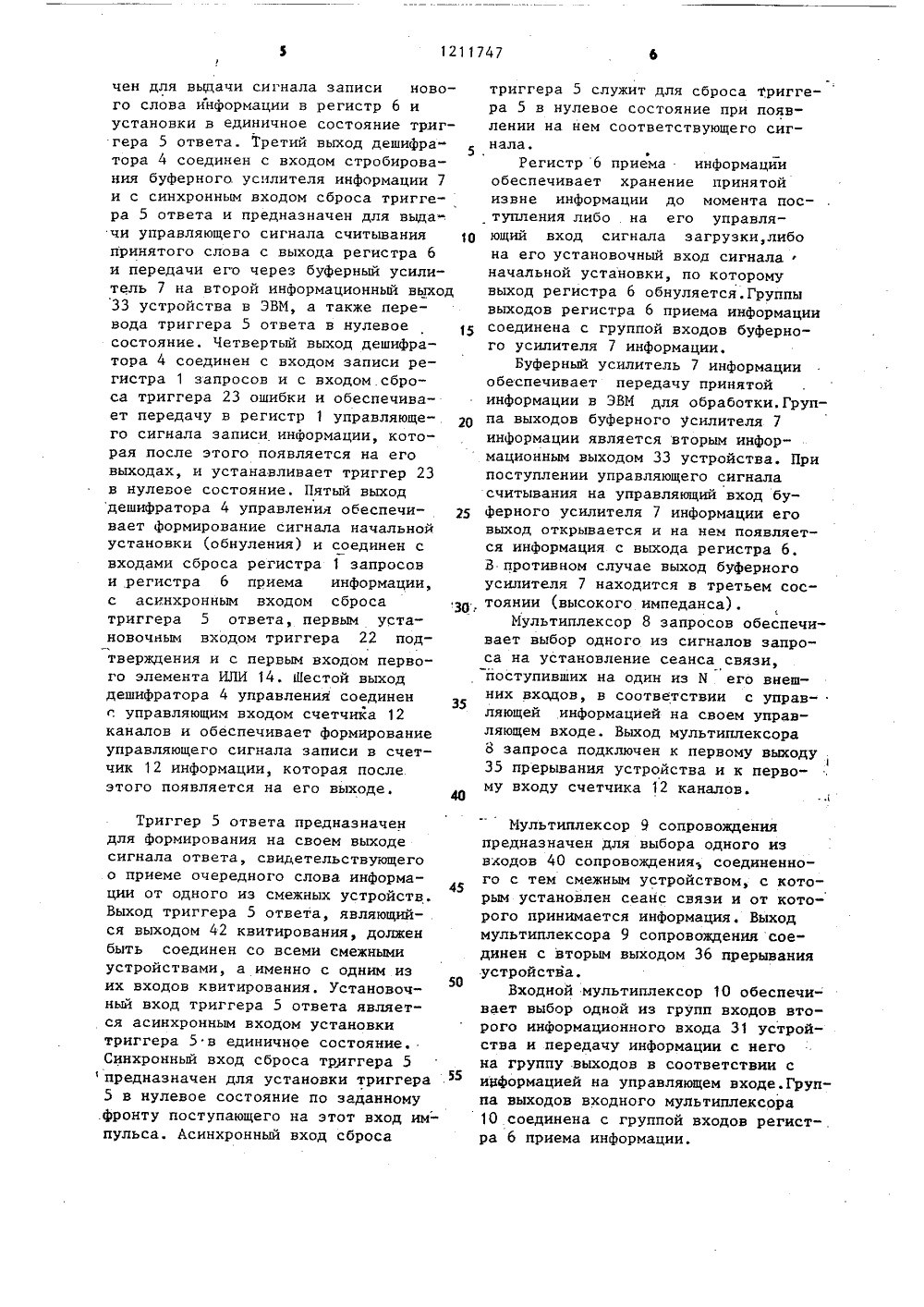

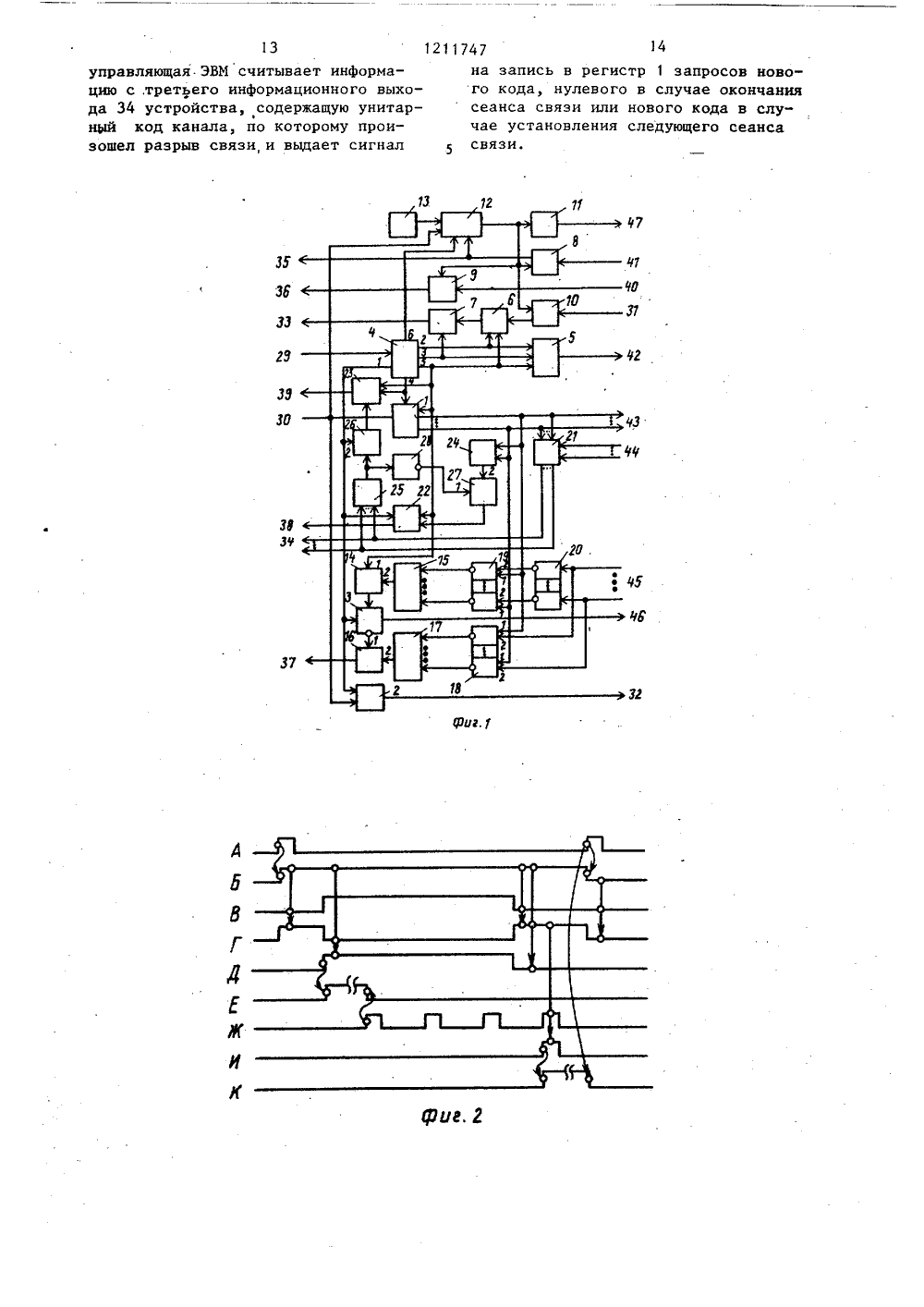

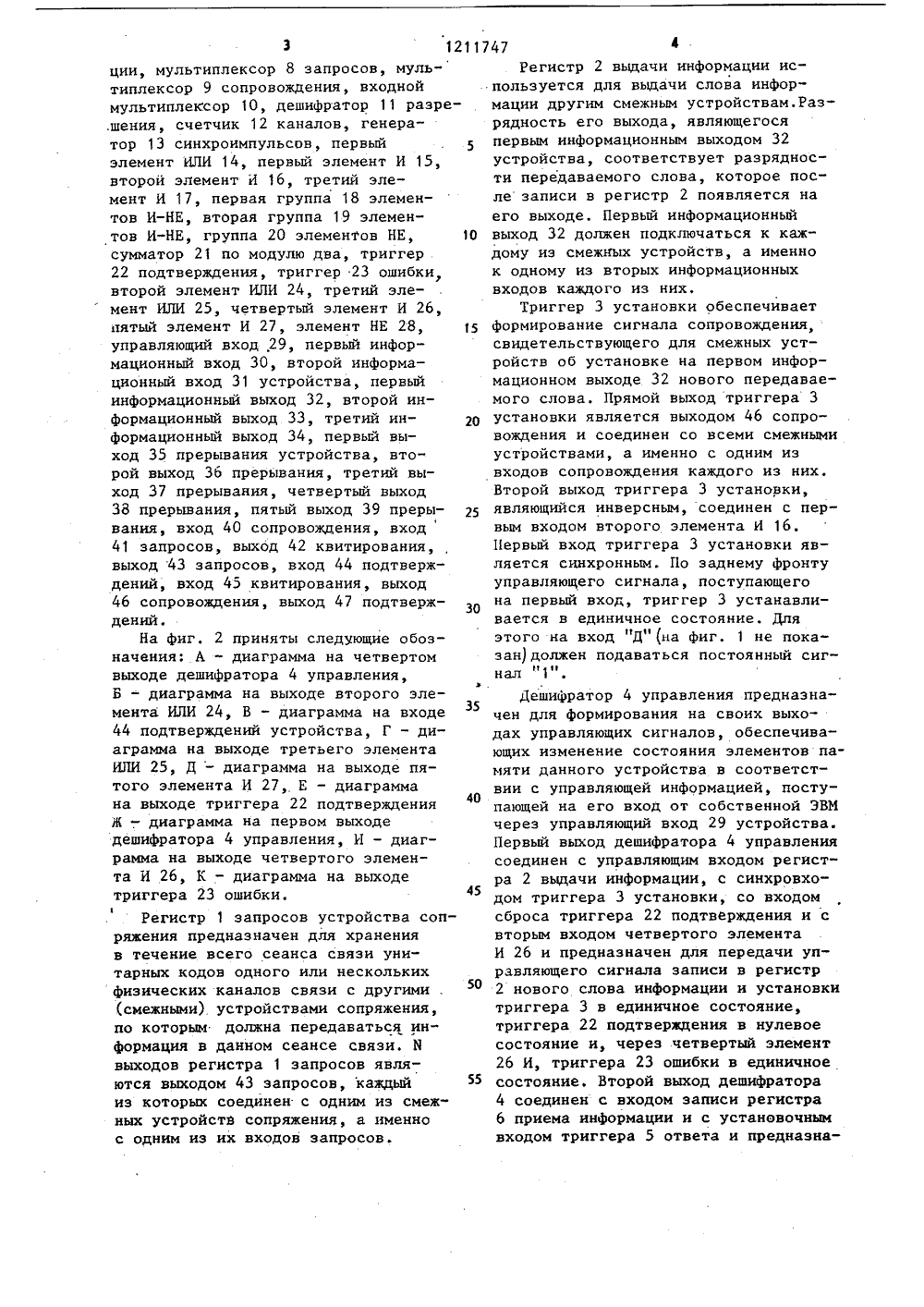

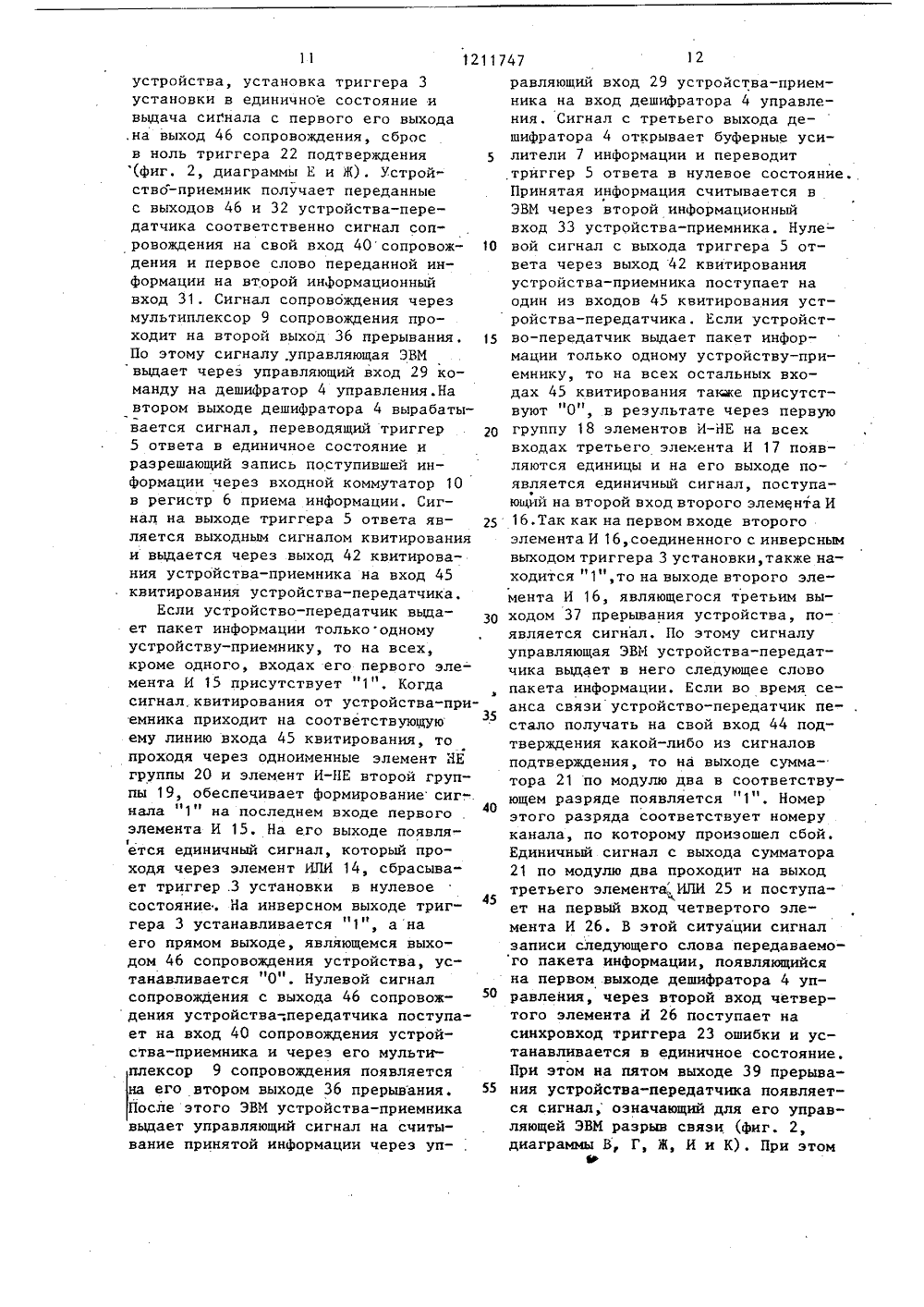

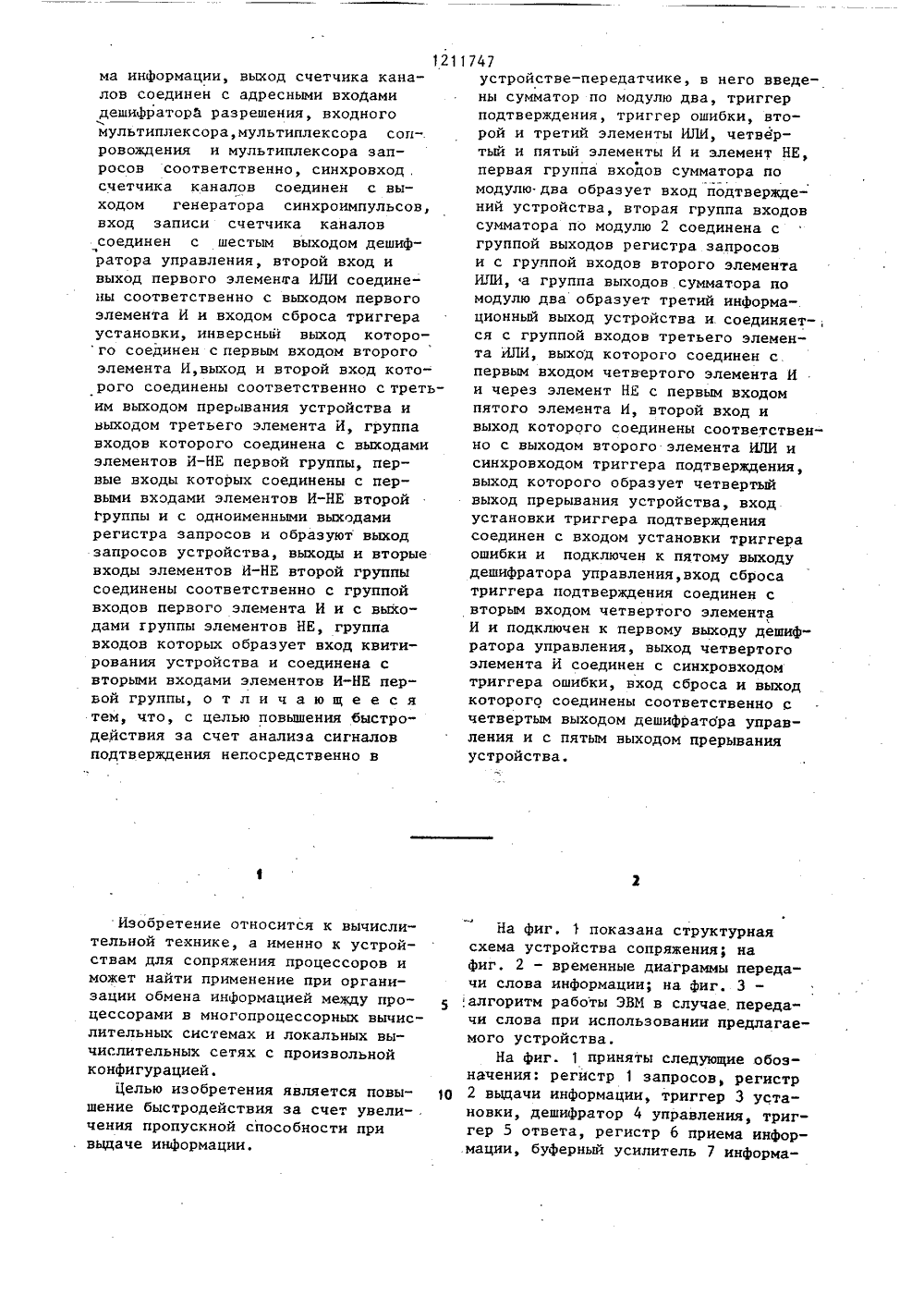

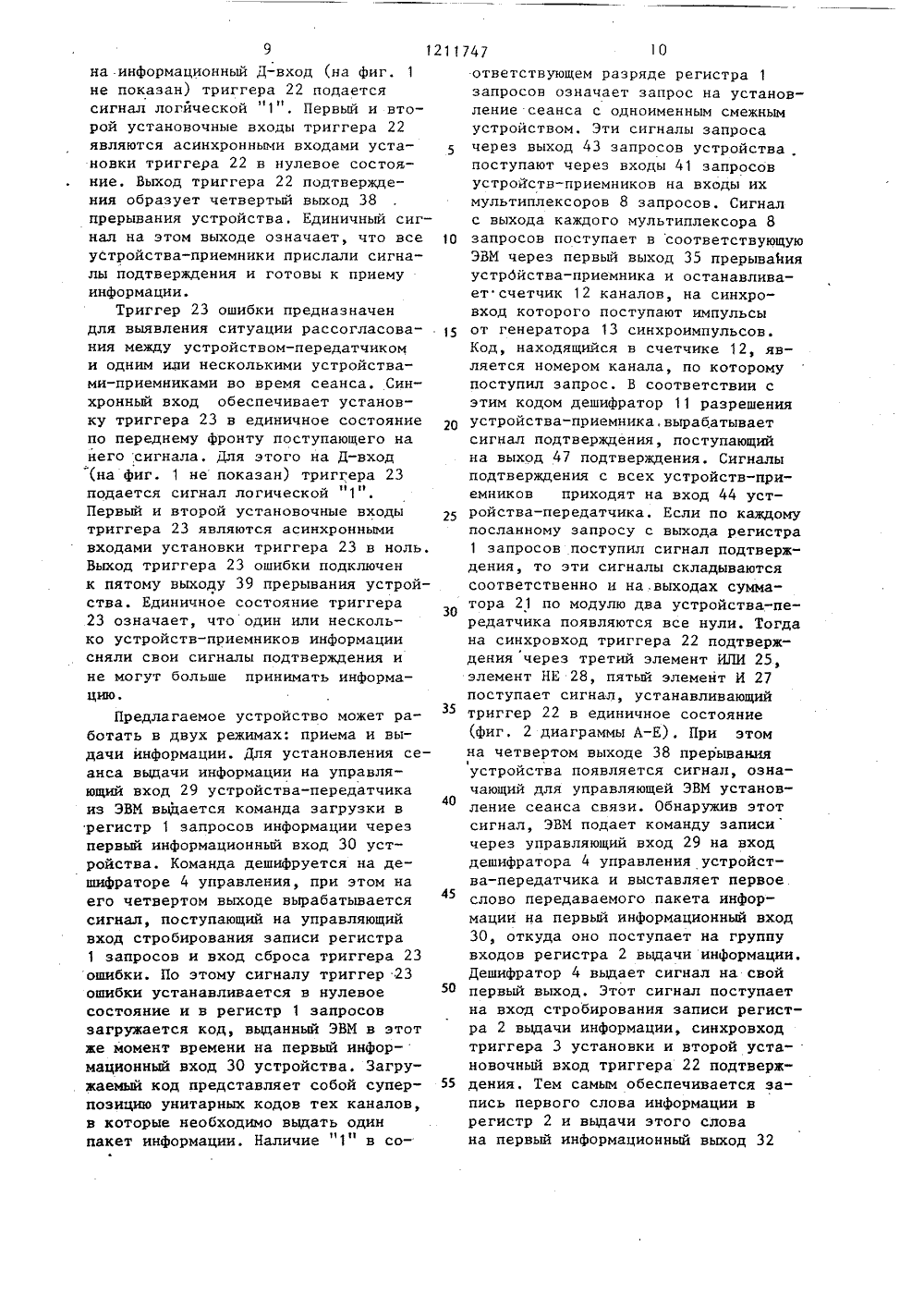

СОЮЭ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН 2 06 Р 15/16 764918/24-244,07,845.02.86, Бюл.енинградскийриборостроени(54)(57) УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯПРОЦЕССОРОВ В МНОГОПРОЦЕССОРНОЙВЪЧИСЛИТЕЛЬНОЙ СИСТЕМЕ, содержащеерегистр запросов, регистр выдачиинформации, триггер установки, дешифратор управления, триггер ответа, регистр приема информации, буферныйусилитель информации, мультиплексорзапросов, мультиплексор сопровождения, дешифратор разрешения, входноймультиплексор, счетчик каналов, генератор синхроимпульсов, элемент ИЛИ,три элемента И, дев группы элементовИ-НЕ, группу элементов НЕ, выход регистра выдачи информации образуетпервый информационный выход устройства, прямой выход триггера установки является выходом сопровожденияустройства, вход дешифратора управления является управляющим входомустройства, выход триггера ответаявляется выходом квитирования устройства, выход буферного усилителяинформации образует второй информационный выход устройства, информационный вход регистра запросов соединрн с информационным входом регистра выдачи информации и с информационным входом счетчика каналови образует первый информационныйвход устройства, информационный вхомультиплексора запросов образуетвход запросов устройства, выходмультиплексора запросов соединен свходом блокировки счетчика каналови является первым выходом прерыванияустройства, информационный входмультиплексора сопровождения образует вход сопровождения устройства,выход мультиплексора сопровожденияявляется вторым выходом прерыванияустройства, выход дешифратора разрешения образует выход подтвержденийустройства, информационный вход входного мультиплексора образует второйинформационный вход устройства, входзаписи регистра выдачи информациии синхровход триггера установки соединены с первым выходом дешифраторауправления, вход записи регистраприема информации и вход установкитриггера ответа соединены с вторымвыходом дешифратора управления,выход регистра приема информациисоединен с информационным входомбуферного усилителя информации,стробирования которого и синхронвход сброса триггера ответа соединены с третьим выходом дешифраторауправления, четвертый выход которогосоединен с входом записи регистразапросов, вход сброса которого, асинхронный вход сброса триггера ответа,первый вход первого элемента ИЛИи вход сброса регистра приема информации соединены с пятым выходомдешифратора управления, а выходвходного мультиплексора соединен синформационным входом регистра прие 1211 ма информации, выход счетчика каналов соединен с адресными входами дешифратора разрешения, входного мультиплексора, мультиплексора соп-. ровождения и мультиплексора запросов соответственно, синхровход, счетчика каналов соединен с выходом генератора синхроимпульсов, вход записи счетчика каналов соединен с шестым выходом дешифратора управления, второй вход и выход первого элемента ИЛИ соединены соответственно с выходом первого элемента И и входом сброса триггера установки, инверсный выход которого соединен с первым входом второго элемента И,выход и второй вход которого соединены соответственно с третьим выходом прерывания устройства и выходом третьего элемента И, группа входов которого соединена с выходами элементов И-НЕ первой группы, первые входы которых соединены с первыми входами элементов И-НЕ второй 1 руппы и с одноименными выходами регистра запросов и образуют выход запросов устройства, выходы и вторые входы элементов И-НЕ второй группы соединены соответственно с группой входов первого элемента И и с выходами группы элементов НЕ, группа входов которых образует вход квитирования устройства и соединена с вторыми входами элементов И-НЕ первой группы, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия за счет анализа сигналов подтверждения непосредственно в 747устройстве-передатчике, в него введены сумматор по модулю два, триггер подтверждения, триггер ошибки, второй и третий элементы ИЛИ, четвертый и пятый элементы И и элемент НЕ, первая группа входов сумматора по модулю. два образует вход подтверждений устройства, вторая группа входов сумматора по модулю 2 соединена с группой выходов регистра запросов и с группой входов второго элемента ИЛИ, а группа выходов сумматора по модулю два образует третий информа-. ционный выход устройства и соединяет-, ся с группой входов третьего элемента ИЛИ, выход которого соединен с первым входом четвертого элемента И и через элемент НЕ с первым входом пятого элемента И, второй вход и выход которого соединены соответственно с выходом второго элемента ИЛИ и синхровходом триггера подтверждения, выход которого образует четвертый выход прерывания устройства, вход установки триггера подтверждения соединен с входом установки триггера ошибки и подключен к пятому выходу дешифратора управления, вход сброса триггера подтверждения соединен с вторым входом четвертого элемента И и подключен к первому выходу дешифратора управления, выход четвертого элемента И соединен с синхровходом триггера ошибки, вход сброса и выход которого соединены соответственно с четвертым выходом дешифратора управления и с пятым выходом прерывания устройства.5 1 О Изобретение относится к вычислительной технике, а именно к устройствам для сопряжения процессоров и может найти применение при организации обмена информацией между процессорами в многопроцессорных вычислительных системах и локальных вычислительных сетях с произвольной конфигурацией.Целью изобретения является повышение быстродействия за счет увели-, чения пропускной способности при выдаче информации. На фиг. 1 показана структурная схема устройства сопряжения; на фиг, 2 - временные диаграммы передачи слова информации; на фиг. 3 - ,алгоритм работы ЗВМ в случае, передачи слова при использовании предлагаемого устройства.На фиг. 1 приняты следующие обозначения: регистр 1 запросов, регистр 2 выдачи информации, триггер 3 установки, дешифратор 4 управления, триггер 5 ответа, регистр 6 приема инфор.мации, буферный усилитель 7 информа15 Э 1211ции, мультиплексор 8 запросов, муль-типлексор 9 сопровождения, входноймультиплексор 10, дешифратор 11 разре.шения, счетчик 12 каналов, генератор 13 синхроимпульсов, первый 5элемент ИЛИ 14, первый элемент И 15,второй элемент И 16, третий элемент И 17, первая группа 18 элементов И-НЕ, вторая группа 19 элементов И-НЕ, группа 20 элементов НЕ, Осумматор 21 по модулю два, триггер22 подтверждения, триггер 23 ошибкивторой элемент ИЛИ 24, третий элемент ИЛИ 25, четвертый элемент И 26,пятый элемент И 27, элемент НЕ 28,управляющий вход .29, первый информационный вход 30, второй информационный вход 31 устройства, первыйинформационный выход 32, второй информационный выход 33, третий информационный выход 34, первый выход 35 прерывания устройства, второй выход 36 прерывания, третий выход 37 прерывания, четвертый выход38 прерывания, пятый выход 39 прерывания, вход 40 сопровождения, вход41 запросов, выход 42 квитирования,выход 43 запросов, вход 44 подтверждений, вход 45 квитирования, выход46 сопровождения, выход 47 подтверждений.На фиг. 2 приняты следующие обозначения: А - диаграмма на четвертомвыходе дешифратора 4 управления,МБ - диаграмма на выходе второго элемента ИЛИ 24, В - диаграмма на входе44 подтверждений устройства, Г - диаграмма на выходе третьего элементаИЛИ 25, Д - диаграмма на выходе пятого элемента И 27, Е - диаграммана выходе триггера 22 подтвержденияЖ - диаграмма на первом выходедешифратора 4 управления, И - диаграмма на выходе четвертого элемента И 26, Е - диаграмма на выходетриггера 23 ошибки.45Регистр 1 запросов устройства сопряжения предназначен для храненияв течение всего сеанса связи унитарных кодов одного или несколькихфизических каналов связи с другими .(смежными). устройствами сопряжения,по которым должна передаваться информация в данном сеансе связи. Ввыходов регистра 1 запросов являются выходом 43 запросов, каждыйиз которых соединен с одним из смежных устройств сопряжения, а именнос одним из их входов запросов. 747 4Регистр 2 вьдачи информации используется для вьдачи слова информации другим смежным устройствам.Разрядность его выхода, являющегосяпервым информационным выходом 32устройства, соответствует разрядности передаваемого слова, которое после записи в регистр 2 появляется наего выходе. Первый информационныйвыход 32 должен подключаться к каждому из смежных устройств, а именнок одному из вторых информационныхвходов каждого из них,Триггер 3 установки обеспечиваетформирование сигнала сопровождения,свидетельствующего для смежных устройств об установке на первом информационном выходе 32 нового передаваемого слова. Прямой выход триггера 3установки является выходом 46 сопровождения и соединен со всеми смежнымиустройствами, а именно с одним иэвходов сопровождения каждого из них.Второй выход триггера 3 установки,являющийся инверсным, соединен с первым входом второго элемента И 16.Первый вход триггера 3 установки является синхронным. По заднему фронтууправляющего сигнала, поступающегона первый вход, триггер 3 устанавливается в единичное состояние. Дляэтого на вход "Д"(на фиг. 1 не показан) должен подаваться постоянный сигн ал1.Дешифратор 4 управления предназначен для формирования на своих выходах управляющих сигналов, обеспечивающих изменение состояния элементов памяти данного устройства в соответствии с управляющей информацией, поступающей на его вход от собственной ЭВМ через управляющий вход 29 устройства. Первый выход дешифратора 4 управления соединен с управляющим входом регистра 2 выдачи информации, с синхровходом триггера 3 установки, со входом сброса триггера 22 подтверждения и с вторым входом четвертого элемента И 26 и предназначен для передачи управляющего сигнала записи в регистр 2 нового слова информации и установки триггера 3 в единичное состояние, триггера 22 подтверждения в нулевое состояние и, через .четвертый элемент 26 И, триггера 23 ошибки в единичное состояние. Второй выход дешифратора 4 соединен с входом записи регистра б приема информации и с установочным входом триггера 5 ответа и предназна1211747 ЗО чен для выдачи сигнала записи нового слова информации в регистр 6 и установки в единичное состояние триггера 5 ответа. Третий выход дешифра 5 тора 4 соединен с входом стробирования буферного усилителя информации 7 и с синхронным входом сброса триггера 5 ответа и предназначен для выда-. чи управляющего сигнала считывания принятого слова с выхода регистра 6 и передачи его через буферный усилитель 7 на второй информационный выход 33 устройства в ЭВМ, а также перевода триггера 5 ответа в нулевое состояние. Четвертый выход дешифратора 4 соединен с входом записи регистра 1 запросов и с входом.сброса триггера 23 ошибки и обеспечивает передачу в регистр 1 управляющего сигнала записи информации, которая после этого появляется на его выходах, и устанавливает триггер 23 в нулевое состояние. Пятый выход дешифратора 4 управления обеспечи вает Формирование сигнала начальной установки (обнуления) и соединен с входами сброса регистра 1 запросов и регистра б приема информации, с асинхронным входом сброса триггера 5 ответа, первым установочным входом триггера 22 подтверждения и с первым входом первого элемента ИЛИ 14. Шестой выход дешифратора 4 управления соединен с управляющим входом счетчика 12 каналов и обеспечивает формирование управляющего сигнала записи в счетчик 12 информации, которая после этого появляется на его выходе. Триггер 5 ответа предназначен для формирования на своем выходе сигнала ответа, свидетельствующего о приеме очередного слова информации от одного из смежных устройств.45 Выход триггера 5 ответа, являющий- . ся выходом 42 квитирования, должен быть соединен со всеми смежными устройствами, а именно с одним из их входов квитирования. Установочный вход триггера 5 ответа является асинхронным входом установки триггера 5 в единичное состояние. Синхронный вход сброса триггера 5предназначен для установки триггера 5 в нулевое состояние по заданному .фронту поступающего на этот вход импульса. Асинхронный вход сброса триггера 5 служит для сброса триггера 5 в нулевое состояние при появлении на нем соответствующего сигнала.Регистр 6 приема информацйи обеспечивает хранение принятои извне информации до момента поступления либо на его управляющий вход сигнала загрузки, либо на его установочный вход сигнала ф начальной установки, по которому выход регистра 6 обнуляется. Группы выходов регистра 6 приема информации соединена с группой входов буферного усилителя 7 информации.Буферный усилитель 7 информации обеспечивает передачу принятой информации в ЭВИ для обработки. Группа выходов буферного Усилителя 7 информации является вторым информационным выходом 33 устройства. При поступлении управляющего сигнала считывания на управляющий вход буферного усилителяинформации его выход открывается и на нем появляется информация с выхода регистра б, В противном случае выход буферного усилителя 7 находится в третьем состоянии (высокого импеданса).Мультиплексор 8 запросов обеспечивает выбор одного из сигналов запроса на установление сеанса связи, йоступивших на один из Х его внешних вхсщов, в соответствии с управляющей информацией на своем управляющем входе. Выход мультиплексора 8 запроса подключен к первому выходу35 прерывания устройства и к первому входу счетчика 12 каналов. Мультиплексор 9 сопровождения предназначен для выбора одного из входов 40 сопровождения; соединенного с тем смежным устройством, с которым установлен сеанс связи и от которого принимается информация. Выход мультиплексора 9 сопровождения соединен с вторым выходом 36 прерывания устройства.Входной мультиплексор 10 обеспечивает выбор одной из групп входов второго информационного входа 31 устройства и передачу информации с него на группу выходов в соответствии с информацией на управляющем входе. Группа выходов входного мультиплексора 10 соединена с группой входов регистра 6 приема информации.7 12Дешифратор 11 разрешения предназначен для формирования на одном из. выходов, которые являются выходом 47 подтверждения, сигнала, подтверждающего установление сеанса связи с одним из смежных устройств в соответствии с информацией на управляющем входе. Выходы дешифратора 11 разреше-, ния соединены с соответствующими смежными устройствами сопряжения других ЭВМ, а именно с одним из входов подтверждения каждого смежного устройства.Счетчик 12 каналов предназначен для выявления запроса, поступащего на вход 41 запросов устройства, а также фиксации кода канала, по которому выявлен запрос, и управления в соответствии с этим кодом дешифра.тором 11 разрешения, входным мультиплексором 10 и мультиплексором 9 сопровождения. Счетчик 12 обеспечивает инкремент кода на своем выходе при поступлении на его синхровход сигнала с выхода генератора 13 синхроимпульсов. Выход счетчика 12 каналов соединен с управляющими входами дешифратора 11 разрешения, мультиплексора 8 запросов, входного мультиплексора 10 и мультиплексора 9 сопровождения. Кроме того, код канала с выхода счетчика 12 каналов может быть считан в ЭВМ (эта связь на Фиг. 1 не показана), если по алгоритмам обмена требуется идентификация смежного устройства, с которым установлен сеанс связи. Разрядность счетчика 12 каналов равна п=2 о И,Генератор 13 синхроимпульсов предназначен для формирования непрерьвной последовательности синхроимпульсов, которые с его выхода поступают на синхровход счетчика 12 каналов.Первый элемент ИЛИ 14 обеспечивает формирование сигнала сброса триггера 3 установки в нулевое состояние. Выход первого элемента ИЛИ 14 соединен с установочным входом триггера 3 установки, который является асинхронным входом.1Первый элемент И 15 обеспечивает формирование управляющего сигнала, используемого для сброса триггера 3 установки при поступлении по.входу 45 квитирования сигналов ответа от всех устройств-приемников передаваемого слова, Выход первого элемента И 15 соединен со вторым входом элемента ИЛИ 14.11747 8 510 15 20 25 50 55 30 3 35 40 45 Второй элемент И 16 используетсядля выработки управляющего сигнала,свидетельствующего о готовности устройства сопряжения к приему от ЭВГ 1 следующего слова для передачи смежным устройствамсопряжения, с которыми установлен сеанс связи, Выход второго элемента И 16подключен к третьему выходу 37 прерывания устройства.Третий элемент И 17 обеспечивает формирование управляющего сигнала,свидетельствующего о том, что всеустройства-приемники информации сня-ли сигналы ответа на своих выходах квитирования, т.е. на входах 45 квитирования данного устройства,Две группы 18 и 19 из Б элементовИ-НЕ предназначены для выделениятех входов из группы 45 входов квитирования, по которым поступаютсигналы ответа от устройств-приемников информации.Н выходов первойгруппы 18 элементов И-НЕ соединеныс входами третьего элемента И 17.Г 1 выходов второй группы 19 элементов И-НЕ соединены с Я входами первого элемента И 15,Группа 20 из Г 1 элементов НЕ обеспечивает инверсию сигналов, поступающих по входу 45 квитирования.Г 1 выходов группы 20 элементов НЕ соединены с вторыми входами одноименных элементов И-НЕ второй группы 19.Сумматор 21 по модулю два предназначен для выявления полученных устройством сигналов подтверждения поступающих на вход 44 подтверждения устройства, путем сложения по модулю два соответственно сигналов с выхода регистра 1 запросов и сигналов с входа 44 подтверждения, подключенных соответственно к второй и к первой группам входов сумматора 21. Разрядность сумматора 21 равна И.Выходы сумматора 21 образуют третий информационный выход 34 устройства и, кроме того, соединены со входами третьего элемента ИЛИ 25. Триггер 22 подтверждения предназначен для запоминания факта установления сеанса связи между устройством-передатчиком и устройствами-приемниками. Синхронный вход триггера 22 обеспечивает синхронную установку триггера 22 в единичное состояние по переднему фронту поступающего на него единичного сигнала, Для этого10 11747 9 12на информационный Д-вход (на фиг, 1не показан) триггера 22 подаетсясигнал логйческой "1". Первый и второй установочные входы триггера 22являются асинхронными входами установки триггера 22 в нулевое состояние. Выход триггера 22 подтверждения образует четвертый выход 38прерывания устройства. Единичный сигнал на этом выходе означает, что всеустройства-приемники прислали сигналы подтверждения и готовы к приемуинформации.Триггер 23 ошибки предназначендля выявления ситуации рассогласования между устройством-передатчикоми одним или несколькими устройствами-приемниками во время сеанса. Синхронный вход обеспечивает установку триггера 23 в единичное состояниепо переднему фронту поступающего нанего сигнала. Для этого на Д-вход(на фиг. 1 не показан) триггера 23подается сигнал логической "1",Первый и второй установочные входытриггера 23 являются асинхроннымивходами установки триггера 23 в ноль.Выход триггера 23 ошибки подключенк пятому выходу 39 прерывания устройства. Единичное состояние триггера23 означает, что один или несколько устройств-приемников информациисняли свои сигналы подтверждения ине могут больше принимать информаПредлагаемое устройство может работать в двух режимах: приема и выдачи информации. Для установления сеанса выдачи информации на управляющий вход 29 устройства-передатчика из ЭВМ выдается команда загрузки в регистр 1 запросов информации через первый информационный вход 30 устройства. Команда дешифруется на дешифраторе 4 управления, при этом на его четвертом выходе вырабатывается сигнал, поступающий на управляющий вход стробирования записи регистра1 запросов и вход сброса триггера 23ошибки. По этому сигналу триггер 23 ошибки устанавливается в нулевое состояние и в регистр 1 запросов загружается код, выданный ЭВМ в этот же момент времени на первый информационный вход 30 устройства. Загру. жаемый код представляет собой супер- позицию унитарных кодов тех каналов, в которые необходимо выдать один пакет информации. Наличие "1" в со 1 О 15 20 25 30 35 40 45 50 55 ответствующем разряде регистра 1запросов означает запрос на установление сеанса с одноименным смежнымустройством. Эти сигналы запросачерез выход 43 запросов устройствапоступают через входы 41 запросовустройств-приемников на входы ихмультиплексоров 8 запросов. Сигналс выхода каждого мультиплексора 8запросов поступает в соответствующуюЭВМ через первый выход 35 прерыванияустрбйства-приемника и останавливает счетчик 12 каналов, на синхровход которого поступают импульсыот генератора 13 синхроимпульсов.Код, находящийся в счетчике 12, является номером канала, по которомупоступил запрос. В соответствии сэтим кодом дешифратор 11 разрешенияустройства-приемника, вырабатываетсигнал подтверждения, поступающийна выход 47 подтверждения. Сигналыподтверждения с всех устройств-приемников приходят на вход 44 устройства-передатчика. Если по каждомупосланному запросу с выхода регистра1 запросов поступил сигнал подтверждения, то эти сигналы складываютсясоответственно и на,выходах сумматора 21 по модулю два устройства-передатчика появляются все нули. Тогдана синхровход триггера 22 подтверждения через третий элемент ИЛИ 25,элемент НЕ 28, пятый элемент И 27поступает сигнал, устанавливающийтриггер 22 в единичное состояние(фиг. 2 диаграммы А-Е). При этомна четвертом выходе 38 прерыванияустройства появляется сигнал, означающий для управляющей ЭВМ установление сеанса связи. Обнаружив этотсигнал, ЭВМ подает команду записичерез управляющий вход 29 на входдешифратора 4 управления устройства-передатчика и выставляет первоеслово передаваемого пакета информации на первый информационный вход30, откуда оно поступает на группувходов регистра 2 выдачи информации.Дешифратор 4 выдает сигнал на свойпервый выход. Этот сигнал поступаетна вход стробирования записи регистра 2 выдачи информации, синхровходтриггера 3 установки и второй установочный вход триггера 22 подтверждения, Тем самым обеспечивается запись первого слова информации врегистр 2 и выдачи этого слована первый информационный выход 32устройства, установка триггера 3 установки в единичное состояние и выдача сигнала с первого его выхода .на выход 46 сопровождения, сброс в ноль триггера 22 подтверждения 5 (фиг. 2, диаграммы Е и Я). Устройство"-приемник получает переданные с выходов 46 и 32 устройства-передатчика соответственно сигнал сопровождения на свой вход 40 сопровож О дения и первое слово переданной информации на второй информационный вход 31, Сигнал сопровождения через мультиплексор 9 сопровождения проходит на второй выход 36 прерывания. 15 По этому сигналу .управляющая ЭВМ выдает через управляющий вход 29 команду на дешифратор 4 управления.На втором выходе дешифратора 4 вырабатывается сигнал, переводящий триггер 2 О 5 ответа в единичное состояние и разрешающий запись поступившей информации через входной коммутатор 10 в регистр 6 приема информации. Сигнал на выходе триггера 5 ответа яв ляется выходным сигналом квитирования и выдается через выход 42 квитирования устройства-приемника на вход 45 квитирования устройства-передатчика.Если устройство-передатчик выдаЗО ет пакет информации толькоодному устройству-приемнику, то на всех, кроме одного, входах его первого элемента И 15 присутствует "1". Когда1 сигнал.квитирования от устройства-приемника приходит на соответствующую ему линию входа 45 квитирования, то проходя через одноименные элемент ЫЕ группы 20 и элемент И-НЕ второй группы 19, обеспечивает формирование сигнала "1" на последнем входе первого . 4 О элемента И 15. На его выходе появля-ется единичный сигнал, который проходя через элемент ИЛИ 14, сбрасывает триггер .3 установки в нулевое состояние. На инверсном выходе триггера 3 устанавливается "1, а на его прямом выходе, являющемся выходом 46 сопровождения устройства, устанавливается 0. Нулевой сигнал сопровождения с выхода 46 сопровождения устройства-,передатчика поступает на вход 40 сопровождения устрой" ства-приемника и через его мультиплексор 9 сопровождения появляется на его втором выходе 36 прерывания. 55 После этого ЭВМ устройства-приемника выдает управляющий сигнал на считывание принятой информации через управляющий вход 29 устройства-приемника на вход дешифратора 4 управления. Сигнал с третьего выхода дешифратора 4 открывает буферные усилители 7 информации и переводит триггер 5 ответа в нулевое состояние. Принятая информация считывается в ЭВМ через второй информационный вход 33 устройства-приемника. Нулевой сигнал с выхода триггера 5 ответа через выход 42 квитирования устройства-приемника поступает на один из входов 45 квитирования устройства-передатчика. Если устройство-передатчик выдает пакет информации только одному устройству-приемнику, то на всех остальных входах 45 квитирования тактике присутствуют 0", в результате через первую группу 18 элементов И-НЕ на всех входах третьего элемента И 17 появляются единицы и на его выходе появляется единичный сигнал, поступаюцйй на второй вход второго элемента И 16,Так как на первом входе второго элемента И 16,соединенного с инверсным выходом триггера 3 установки, также находится "1",то на выходе второго элемента И 16, являющегося третьим выходом 37 прерывания устройства, появляется сигнал. По этому сигналу управляющая ЭВМ устройства-передатчика выдает в него следующее слово пакета информации. Если во время сеанса связи устройство-передатчик пестало получать на свой вход 44 подтверждения какой-либо из сигналов подтверждения, то на выходе сумматора 21 по модулю два в соответствующем разряде появляется "1". Номер этого разряда соответствует номеру канала, по которому произошел сбой. Единичный сигнал с выхода сумматора 21 по модулю два проходит на выход третьего элемента, ИЛИ 25 и поступает на первый вход четвертого элемента И 26. В этой ситуации сигнал записи следующего слова передаваемого пакета информации, появляющийся на первом выходе дешифратора 4 управления, через второй вход четвертого элемента И 26 поступает на синхровход триггера 23 ошибки и устанавливается в единичное состояние. При этом на пятом выходе 39 прерывания устройства-передатчика появляется сигнал, означающий для его управляющей ЭВМ разрыв связи (фиг. 2, диаграммы В, Г, Ж, И и К). При этом13 1211 иг 1 управляющая ЭВИ считывает информацию с,третьего информационного выхода 34 устройства, содержащую унитарный код канала, по которому произошел разрыв связи,и выдает сигнал 747 14на запись в регистр 1 запросов нового кода, нулевого в случае окончания сеанса связи или нового кода в случае установления следующего сеанса связи. Ф 1 ФО Л
