Номер патента: 1374582

Опубликовано: 27.04.2000

Авторы: Баринов, Буланенков, Кулик, Овчинников, Пашенцев

МПК: B23K 10/02, B23K 9/16

Метки: дуговой, сварки

Устройство для дуговой сварки, содержащее камеру с защитной атмосферой, в крышку которой вмонтирована горелка, отличающееся тем, что, с целью повышения производительности при обработке плазменной дугой путем сокращения затрат времени на замену сгоревших сопел и катодов горелки, оно снабжено механизмом перемещения горелки, выполненным в виде двух телескопически установленных полых цилиндров с ограничительными кольцами по наружным диаметрам, смонтированных внутри втулки, закрепленной на крышке камеры, и гидроцилиндра с полым штоком, с полой охлаждаемой трубкой, на конце которой закреплен катод, а шток сопряжен через эластичную прокладку с соплом горелки, установленным в торцовой стенке,...

Номер патента: 1692896

Опубликовано: 23.11.1991

Авторы: Пашенцев, Радьков

МПК: B65B 51/00

Метки: внутренним, запечатывания, пакетом, пачки

...которые в значительной степени усложняют осуществление операций по запечатыванию пачки и, вконечном итоге, ухудшают качество и товарный вид упаковки, Кроме того, осуществление подготовительных и промежуточныхопераций по предварительному раскрытиюшироких и узких клапанов пачки, вытягивание верхней части внутреннего пакета и ее 25обжим, а также складывание верхней частивнутреннего пакета значительно усложняютконструкцию расфасовочно-упаковочногооборудования.Цель изобретения - упрощение и повышение качества запечатывания пачки.На фиг. 1-4 показаны этапы последовательного осуществления способа.Способ запечатывания пачки с внутренним пакетом предусматривает размещение 35верхней части 1 внутреннего пакета 2 нашироких клапанах 3 и 4...

Номер патента: 1135420

Опубликовано: 15.08.1985

Автор: Пашенцев

МПК: H05H 9/02

Метки: заряженных, пучка, ускорения, частиц

...1 ольного поля, один из которых выражаетформуой1 Х;Г Е Х (11 Ь 1,. й-П. 1 2 ) Если угое изие 1 яется 1 о закону Г 1 О СОствето гвует часте 1 це вращаю;ЕйЯ БОКРУГ ОСИ БОЛНОВОДа С астотой 05 р;11101;ия :., то фазовую скорость волны мож:10 опредслигь по формуле(з ( г 11, рЯф, Х;. 1 03г63,7 с; где 1 - ззцяая скорость замедленНсй НОЛ 1 Ы:.Б 1 1 а 11 .КОРОСТЬ БО,1 НЫБолнозодеасто 1 0 рдЕС.11 Яча.тиц(5) оля рав ндукция магнитно сЫ ь г ос де тоПро дующим продол кого и одновр- радиус движени есс ускорения вы образом; частицы ным компонентом оля, двигаются по менно с перемеще час ляди уск лект тицат слеоряясь ричес- ту зимем Таким образом, частица, вращающаяся в волноводе, видит электромагнитную волну замедленной. Из соотношения (4) видно, что...

Номер патента: 1008678

Опубликовано: 30.03.1983

Авторы: Анисимов, Гамаюнов, Паленик, Пашенцев, Смирнов

МПК: G01R 31/26

Метки: величины, полупроводниковых, приборов, силовых, ударного

...прибор, соответствующих режимах по току, близким к величине ударного тока, преобладает емкостной характер полного дифференциального сопротивления прибора, причем в момент, когда наступает локализация тока в плазменный шнур, но еще не развился теп ловой пробой, наблюдаются экстремальные значения дифференциальной емкости и дифференциального активного сопротивления (максимальное и минималь.Ное значения соответственно), Фикси руя момент начала локализации тока по зависимости дифференциальной емкости прибора от величины прямого тока через него и. прерывая ток в момент достижения емкостью максимального значения, можно обеспечить нераэрушающий контроль величины ударного тока для каждого испытуемого прибора с высокой точностью.ОсциллограМмы двух...

Номер патента: 922662

Опубликовано: 23.04.1982

Авторы: Левина, Любельский, Пашенцев, Смирнов

МПК: G01R 31/26

Метки: полупроводниковых, приборов, сопротивления, теплового

...тока к клемме 12 при испытании тиристо а или к клемме 10 при испытании диода.Испытания диода и тиристора проводятся не одновременно, генератор н динамике ныполняет разные функции. При испытании тиристора термочувствительным параметром является разностьпотенциалов анод-кода при пропускании управляющего, тока, которая далее 40 поступает н дифференцирующий блок 3. В этот момент других напряженйй к 30 прибору не прикладывается, т,е. внеш 55 60 65 М 340984,кл.С 01 К 31/26,1970 (прототип),ного напряжения, и дешифратор, выход которого соединен с индикатором,введены дифференцирующий блок и блок измерения интервалов времени, причем клемма для подключения анода исследуемого полупроводникового прибора соединена с входом дифференцирую" нее Пд...

Номер патента: 787482

Опубликовано: 15.12.1980

Авторы: Долголенко, Пашенцев

МПК: C21B 9/12

Метки: горячего, дутья, клапану, отвода, подвода, хладоагента

...изобретения - повышение срокалужбы рукавов и упрощение конструкции устройства,Поставленная цель достигается тем,то в устройстве для подвода и отводахладоагента к клапану горячего дутья,содержащем гибкие рукава, соединенныесо связанными траверсой трубами и стационарными трубопроводами, поддерживающее приспособление для каждого иэрукавов и установленные на траверсеопорные кронштейны, поддерживающееприспособление для каждого из рукавов выполнено в виде ряда охватывающих скоб, жестко закрепленных нарукавах и соединенных между собой тросами. 5Такое конструктивное выполнениеподдерживающих приспособлений рукавов устройства повышает срок службырукавов эа счет обеспечения равномерного радиуса их изгиба, большего щминимально допустимого...

Номер патента: 773816

Опубликовано: 23.10.1980

Авторы: Пашенцев, Пинский, Храмцов

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...аварийного режимапереключения тиристоров плеча 1 "поаноду" сперва всегда происходит прорыв одного из тиристоров 2, которыйимеет наибольшее время выключения.Костальным тиристорам 2, имеющимменьшее время выключения и поэтомуне потерявшем еще запирающей способности в прямом направлении , по мере открывания аварийного тиристораначинает прикладываться дополнительное положительное анодное напряжениес определенной скоростью нарастания,что вызывает увеличение тока черезколлекторный переход закрытых тиристоров и при отсутствии защитноговоздействия на тиристорное плечо 1 привело бы к поочередному переключению "по аноду" всех тиристорон 2, т.е. к тяжелому аварийному режиму как для тиристоров плеча, так и для всей преобразовательной установки.В...

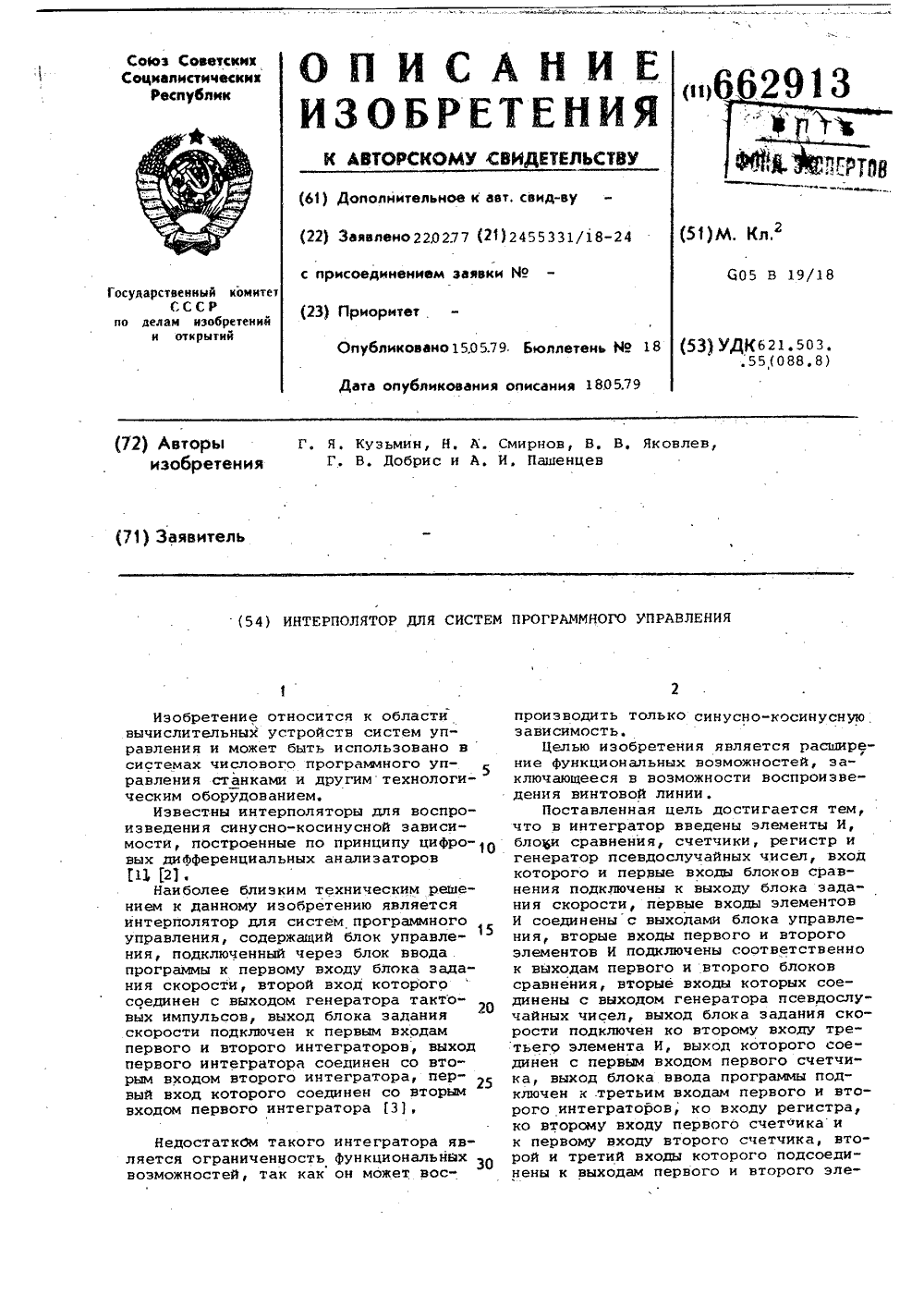

Номер патента: 662913

Опубликовано: 15.05.1979

Авторы: Добрис, Кузьмин, Пашенцев, Смирнов, Яковлев

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, программного, систем

...импульсные последовательности, появляющиеся на выходах интеграторов 14 и 15с выходной импульсной последовательностью счетчика 9,На выходах генератора псевдослучайных чисел 2, представляющего собой8 -разрядный сдвиговый регистр с линейной обратной связью, начинают появляться импульсы. Наличие импульса кодируется как логическая единица, отсутствие - как нуль, Поэтому совокупность этих бинарных символов, при разрядности генератора псевдослучайных чисел 2 представляет со)ой двоФичный цифровой код чисел от 2 до (1-2 ).ати импульсы поступают на входм первбго 5 и второго 6 блоков сравнения и сравниваются соответственно с содержимым счетчика 12 и содержимым регистра 13, При этом импульс на выходе блока 5 появляется только в случае, если...

Номер патента: 633818

Опубликовано: 25.11.1978

Авторы: Куликов, Пашенцев, Поветкин, Сводцев

МПК: C02F 3/10, E03F 5/14

Метки: задерживающее

...увеличения срока службы и обеспечения ремонта решетка выполнена в виде пакета разъемных пластин, а нижние концы граблины соединены тро сом с тяговым механизмом, причем отношение расстояния между решеткойи направляющими к высоте канализационного канала, в котором размещается устройство, составляет 1:2,6.На фиг.1 изображено устройство, общий вид; на фиг.2 дан вид по стрелке А на Фиг.1.Задерживающее устройство состоит иэ решетки 1, выполненной в виде пакета разъемных пластин 2, расположенных над ней направляющих 3 с установленной на них кареткой 4, соединенной с кареткой граблины 5, тягового механизма 6, отклоняющей пластинысбрасывателя В и троса 9, Нижниеконцы граблины соединены тросом с тяговым механизмом.Устройство удовлетворяет...

Номер патента: 595706

Опубликовано: 28.02.1978

Авторы: Добрис, Кузьмин, Левин, Пашенцев, Ратмиров, Федоров

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...функции, а блок 4 счетчиков устанавливается в нулевое состояние. После включения генератора 7 импульсы от него начинают поступать на блок 6, который задает требуемую скорость работы устройства, подавая тактовую последовательность импульсов на входы блока 2 сравнения ц генератора 1.На выходах генератора 1, представляющего собой семиразрядный сдвиговый регистр с линейной обратной связью, начинают появ595706 10 аь М 265 иас 047осинсо аказ 0817 1 ПОиги и( , ,0 Г,аусиая т 1 с я и. и м Гн с ь, 1 от О р ы с. р ч се 1 ч т р н В10 т с я как дво:иный цифровой коч чисел от 1 до 12, Зтн н:пульсы посггпаОт н Группу Вкодов блока 2 и сравнивются с цифровым кодом, запссепным в регистр 3 подынтсгральиой функции. Импульсы на выходк блока 2 пояВляотс 5...

Номер патента: 473131

Опубликовано: 05.06.1975

Авторы: Грицевский, Пашенцев, Смирнов, Степанов

МПК: G01R 31/26

Метки: допустимого, лавинного, максимально, полупроводниковых, приборов, пробоя, режиме

...6, цифровой индикатор 7, блок уставок 8, схему сравнения 9 и индикатор годности 10. Устройство работает следующим образом.Испытуемый прибор (ИП) подключают кклеммам и запускают задающий генератор 5, 15 который включает управляемый генератор тока 1, настроенный при помощи блока управления 6 на максимальную амплитуду тока.Если амплитуда тока при заданной его длительности больше, чем допустимая для данно го прибора, то срабатывает амплитудный дискриминатор 4, который сравнивает амплитуду напряжения на испытуемом приборе в данный момент с ее предыдущим значением, запомненным в блоке 3. Дискриминатор выра батывает импульс на выходе в том случае, если произошло понижение этого напряжения, что сигнализирует о начале термоэлектрического...

Номер патента: 424174

Опубликовано: 15.04.1974

Авторы: Куликовский, Муратов, Пашенцев, Петров

МПК: G06G 7/26

Метки: перемещений, угловых, функциональный

...неподвижный диэлектрический цилиндр 2 с прямоугольными шаблонами 3, 4, 5, на которых намотаны измерительные обмотки 6, 7 и 8 и обмотка возбуждения 9. На внутренней стороне подвижного диэлектрического стакана укреплены проф илировацные кольца 10, 11 и 12 из проводящего материала.При питании обмотки возбуждения 9 током 5 повышенной частоты основной магнитный поток, им создаваемый, пересекает витки измерительных обмоток 6, 7, 8, наводя в цих электродвижущие силы взаимоиндукцци, н профплировацпые кольца 10, 11, 12, наводя в цпх 10 электродвнжущцс силы впхревях токов. Вихревые токи профилированных колец 10,11, 12, в свою очередь, создают магнитные потоки, пересекающие, соответственно, изме рительцые обмотки 6, 7, 8 и наводят в каждойиз них...

Номер патента: 340984

Опубликовано: 01.01.1972

Авторы: Бел, Пашенцев, Трицевский

МПК: G01R 31/26

Метки: классификации

...импулысного ключа б, п 1 ри этоот запоминающая ячейка подсоединяется,к,импулысному ключу б. Она не. толыко фиксирует патдение напряжения на приборе, но и воспроиэводит его. При этом на вход имптульсното ключа б подается разность напряжений на приборе 4 и;на запоминающем устройсттве 7.Одновременно с подключсчнием переключателя 5 к им 1 пульсному ключу б включаетсякторы: М. Коробова и Л, Корогод Подписное инистров СССРИзд. Юо 807 Тираж 448 делам изобретений и открытий при Сове Москва, Ж, Раушская наб., д, 4/5 каз 1932,Ч 7НИИПИ Комитета Типография, п апунов 3генератор 1 преющей моцности и на прибор 4 поступает импульс мощности, нагревающий ето р - п-,переход, По истечении некоторого времени, достаточного для окончания переходных...

Номер патента: 241547

Опубликовано: 01.01.1969

Авторы: Грицевский, Ильичев, Пашенцев, Тепман

МПК: G01R 31/26

Метки: величине, вентилей, классификации, обратного, полупроводниковых, пробивногонапряжения

...фиг. 2 приведены следующие обозначения: У, - напряжение сети; Г,от, - номинальное значение напряжения сети; /, амплитуда п импульса испытательного напряжения;- время.Принцип работы устройства состоит в следующем.Реверсивный коммутаторпеременного напрях ения по сигналу пуск начинает вырабатывать сергио спнусопдальных импульсов напряжения 1= ИЛп з 1 пЛг, амплитуды которых пропорциональны напряжениям классов испытуемых вентилей (прп этом амплитуда каждого импульса пропорциональна верхней границе п класса и нижней грашще п+1 класса),Высоковольтный управляемый выпрямитель 2 предназначен для повышения и выпрямления напряжения, поступающего на его вход от коммутатора 1. Выпрямитель 2 снабжен специальным быстродействующим выключателем,...

Номер патента: 169442

Опубликовано: 01.01.1965

Авторы: Есе, Злобин, Назаренко, Нестеров, Пашенцев, Середин, Специальное, Шишов

МПК: B65B 1/02, B65B 51/04

Метки: йлилп, пакеты, пле•5, порошкс, расфасовки, термопластичных, упаковки, щekmicll

...42 перемещается ползун 43, в ко.тором скользят две пары направляющих 44,приводимыс в движение вперед рычагом 45механизма штангового толкателя и назад -45 пружинами 46, 47, 48, Б передней части направляющих 44 установлены корпуса 49, вкоторых на осях посажены подвижные губки50, зажимаощие пленку,Планка 51 передает движение па две пары50 направляющих 44. Механизм переноса 10(фиг. 7) штангового толкателя 5 (фиг. 3).Так как ширина пленки 28 (фиг. 4) больше диаметра барабана, механизм переноса55 10 (фиг. 3) при перемещении с позиции 1 папозицию 11 (фиг. 2) опережает штанговыйтолкатель 5 (фнг. 3) с помощью рычага 53с роликами и копира 54 (фиг. 6). Опережение необходимо для того, чтобы на позиции60 11 (фиг. 2) продольная ось...
