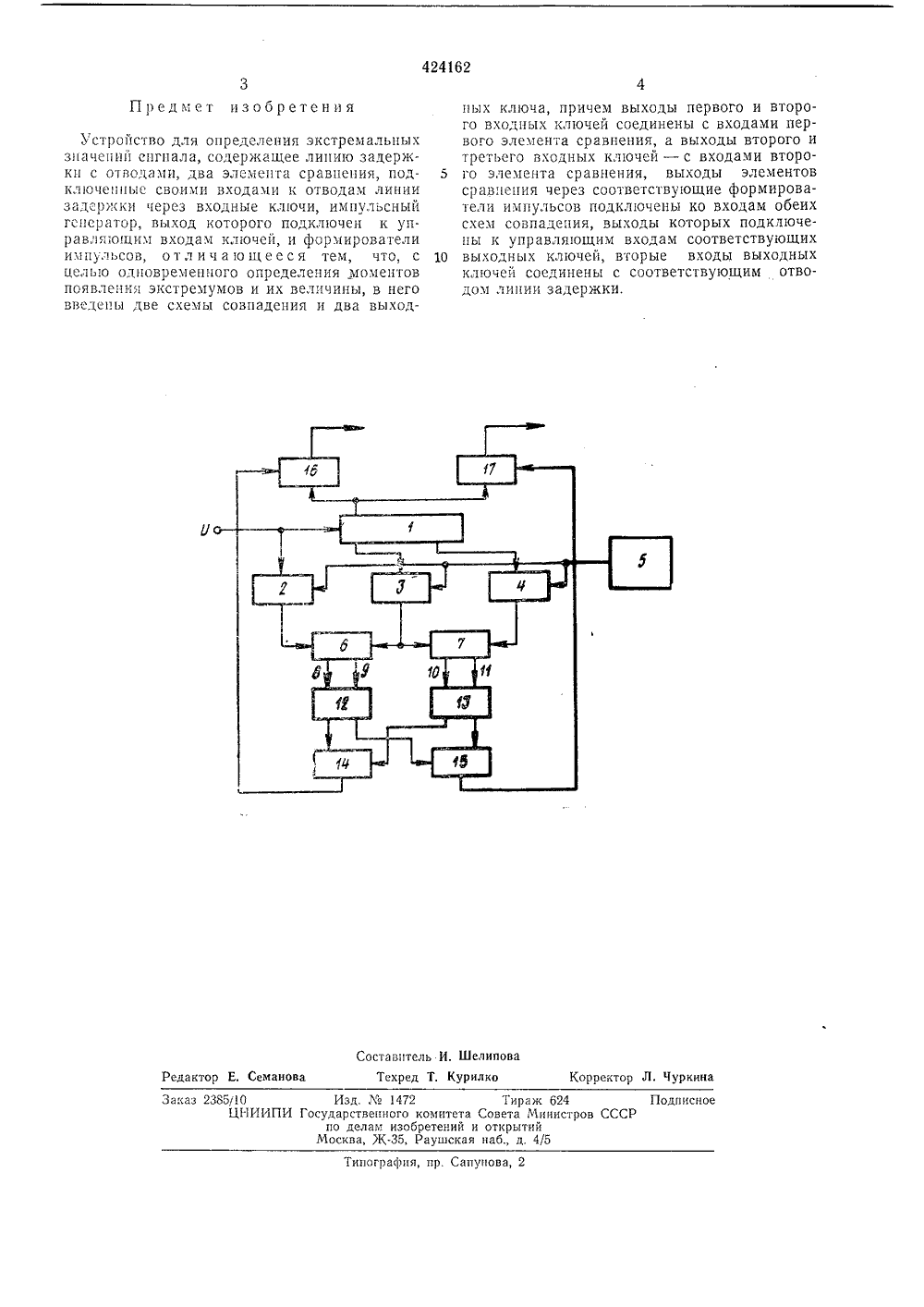

Устройство для определения экстремальных значений сигнала1., c. fп г-г-5го ч-ип; л й, gt; amp; ь. н. 1

Номер патента: 1001464

Опубликовано: 28.02.1983

Авторы: Борисовский, Чаушьян

МПК: H03K 13/20

Метки: аналого-цифровой, двойного, интегрирования

...посту=пать на счетный вход реверсивногосчетчика 8 ( работает в режиме суммирования . После переполнения счетчи"ка 8 импульсом с выхода переполнения В триггер 3 устанавливается внулевое состояние, а триггер 4 вединичное. Ключ 1 закрывается,а ключ 2 открывается сигналом свыхода триггера 4,и напряжение О по.дается на вход интегратора 5По 60 лярность напряжения Ц противопоЭложна полярности преобразуемого напряжения и емкость интегратора 5начинает разряжаться, одновременнопродолжается поступление импульсов65 на вход счетчика 8.После уменьшения выходного напряжения интегратора до значенияменьшего, чем опорное, блок 6 сравнения переходит в исходное состояние. При этом триггер 7 устанавливается в нулевое состояние, трехвходовой элемент И 9...

Номер патента: 921782

Опубликовано: 23.04.1982

Авторы: Анипченко, Бегун, Заковоротный, Носко, Палагнюк, Ткаченко

МПК: B23Q 15/007

Метки: механической, процессом, самонастраивающаяся

...с фильтра 8 с помощью детектора 9 со встроенным интегратором получаем напряжение, пропорциональное величине циклических сил нд задней грани.Поиск оптимальной частоты возбужления осуществляется по минимуму напряжения на выхоле детектора 9 со встроенным интегратором, цри перестройке частоты возбуждения - в пределах полосы пропускания электромеханического преобразователя 3.Синхронно с началом перестройки генератора 4 пилообразного напряжения генератором 1 О прямоугольных импульсов вырабатывается импульс, опрокидывающий триггер 11 в первое состояние, в котороч он открывает аналоговый ключ 12, пропускающий сигнал с выхода детектора 9 со встроенным интегратором на блок 18 запоминания минимума.С началом повторной перестройки генератора 4...

Номер патента: 1709328

Опубликовано: 30.01.1992

Авторы: Дигоран, Мельников, Силантьев, Смирнов, Шибанов

МПК: G06F 15/00

Метки: данных, структур

...при этом задействуются узел 23 оперативной памяти (далее обозначаемый ОЗУ), регистр 28 (далее обозначаемый Р 1), регистр 30 (далее обозначаемый Р 2).Система команд узла 25 предварительной обработки содержит одиннадцать команд: запись в Р 1; считывание из Р 2; запись и считывание в ОЗУ; логическое сложение; логическое умножение; арифметическое сложение; арифметическое вычитание; сдвиги; условные переходы (с помощью группы 71 регистров) выдача сигнала "Поиск"; выдача сигнала "Готовность".Для обработки массива, записанного в узле 23 оперативной памяти, элемент которого имеет вид (Х,УУИ), где Х - ключ, а УУй - семантический указатель, может быть использована микропрограмма, блоксхема которой представлена на фиг. 13.В качестве примера...

Номер патента: 575578

Опубликовано: 05.10.1977

Авторы: Асташов, Светлицкий, Фролова

МПК: G01R 23/00

Метки: девиации, измеритель, частоты

...регистр 6 мииимального значения, блоки 7 и 8 сравнения кодов, вычислительное устройство 9, блок10 управления, блок 11 индикации.В исходном состоянии работы измерителядевиации ключ 3 закрыт, регистры 5 и 6установлены соответственно в 0 и 1.Частотно-модулированный сигнал промежуточной частоты с помощью формирующегоустройства преобразуется в прямоугольныеимпульсы с сохранением закона модуляции,для управления ключом 3, Счетчиком 4 иопорным генераторм 2 модулированные подлительности импульсы промежуточной частоты преобразуются в цифровой код . Посигналу с блока 10 управления блоками7 и 8 сравнения кодов производят сравнение,2 Окодов счетчика 4 и регистров 5 и 6,В случ: ИРиох С Йсж)йрплЙс цлщ в регистры 5 или 6 соответственно вводится...

Номер патента: 789175

Опубликовано: 23.12.1980

Авторы: Белянский, Карюков, Ковалев, Кожевин, Леонидов-Каневский, Лысенков, Перепадя

МПК: B21B 37/28

Метки: валков, параллельность, установки

...входы которых через четвертый и пятый ключи 30 и 31 соединены, соответственно, с выходами шестого и Я седьмого алгебраических сумматоров 25 и 26, выходы шестого и седьмого сумматоров 25 и 26 соединены также с первым и вторым входами восьмого алгебраического сумматора 27, выход 25 седьмого алгебраического сумматора 26, кроме того, соединен с первым входом блока 32 умножения, второй вход которого соединен с выходом четвертого интегратора 33, вход которого через шестой ключ 34 соединен с выходом восьмого алгебраического сумматора 27, выход блока 32 умножения сое- динен с третьим входом восьмого алгебраического сумматора 27, выход которого является также выходом блока 24 согласования характеристик датчиков 10 .и 11 давления,...
