G01P 3/50 — для измерения линейной скорости

Номер патента: 30867

Опубликовано: 30.06.1933

Автор: Купцов

МПК: G01P 3/50

Метки: движения, скорости

...скорости движения судна(фиг. 1) последнее при своем движениинесет проводник 2 с последовательновключенным в него указателем тока 4и ключом б, Вертикально опушенныев воду пластины 3, будучи параллельн 1 явертикальной составляющей магнитного:.-,силового поля земли, не будут индукти-ровать разности потенциалов. Вода, йаходящаяся под судном и являющаясяздесь вторым (замыкающим) горизонтальным проводником, неподвижна и неможет создать для данного контура обратной электродвижущей силы. Поэтомуразность потенциалов на концах стержня2 создаст ток, отклоняющий стрелкууказателя тока, Ключ б служит для контроля указателя,При выполнении устройства для определения скорости поезда (фиг. 2) - последнее аналогично с первым, но соединяющим...

Номер патента: 37496

Опубликовано: 30.06.1934

Автор: Купцов

МПК: G01P 3/50

Метки: движения, самолетов, скорости

...из. мерения скорости движения самолетов поворотные проводники, в которых индуктируется электродвижущая сила при пересечении ими магнитных линий земного поля, разомкнуты, и для снятия с них зарядов служат коллекторы и щетки,На схематическом чертеже фиг, 1 изображает вид устройства сзади; фиг. 2 - вид его сбоку.Предлагаемое устройство (фиг. 1 и 2) состоит из нескольких узких пластин 8 и 9, могущих вращаться вокруг вертикальной оси 4 (наподобие пластин конденсатора переменной емкости) в противоположных направлениях, для чего они снабжены шкивами 1 и 3. Все правые пластины, для одновременного приведения их во вращение, соединены эбонитовой пластинкой 3. Левые пластины, не нуждаются в такой соединительной планке, так как они могут быть...

Номер патента: 44374

Опубликовано: 30.09.1935

Автор: Доморацкий

МПК: G01M 15/00, G01P 3/50

Метки: молотков, мощности, пневматических

...если учесть скорость перемещения бойка - 1500 ударов в минуту. Применение же для наших целей этого вида устройства возможно, если ограничиться регистрацией двух взаимно близких положений бойка относительно ударника.На фиг, 2 представлена схема такого устройства. Боек 2, перемещающийся под действием воздуха в корпусе молотка 1, прн падении ударяет по ударнику 3(вставной гильзе), имеющему форму сооб-разно с назначением инструмента. Одной пластиной конденсатора в данном слу-, чае выбран торец бойка 2, вторая же пластина 4 вставлена изолированно от тела ударника 3, и от нее проведен провод 5. Провод от пластины конденсатора может быть взят с любой точки молотка, так как боек 2 соединен на корпус.На фиг. 3 представлена общеизвестная схема...

Номер патента: 64135

Опубликовано: 01.01.1945

Автор: Тер-Оганесян

МПК: G01P 3/50

Метки: путевой, самолета, скорости, указатель, электронный

...У.Во время работы, после установки заданного М. П, У., трубка Тнаглухо скрепляется с картушкойгиромагнитного компаса и все время одинаково ориентирована относительно земли.Так как электроны потока, пролетая от катода О к коллектору Кбудут пересекать горизонтальнуюсоставляющую земного магнитного,поля, то они, а следовательно, и.весь луч, будут отклоняться навосток. Отклонение это при постоянной скоростями электронов будетиметь постоянное направление и величину.Отклоняющая сила выражается:1 = Вг Яч з 1 п(Вг, ц)где: В, - горизонтальная составляющая магнитного поляземли,Я - заряд электрона,ч - скорость пролета от ка-тода к аноду.Причем з 1 п (В., ч) =1;В, =сопз,: Я=сопв 1 и ч=сопз(;Эта сила будет вносить искажение,Компенсировать влияние ее...

Номер патента: 65771

Опубликовано: 01.01.1946

Автор: Миронов

МПК: G01P 3/50

Метки: датчик, линейных, небольших, перемещений, скорости, электрический

...и соленоидом, имеющим выведенную среднюю точку и передвижной внугри него сердечник-плунжер, которс му передается контролируемое псремещение. Питание моста постоянным (а не переменным) током приводит к тому, что индикатор регистрирует не,положение сердечника в том или ином месте по оси соленоида, а скорость перемещения сердечника,Сущность изобретения поясняется чертежом, на котором изображена принципиальная электрическая схема предлагаемого датчика. Здесь Т - трансформатор, К - купроксый выпрямитель, 3 - соленоид, С - сердечник, й - сопротивлсния - плечи потенциометра, П переменное (корректирующее) с; - п 1 рстивлсние потенцпометра (мо;кске применяться), Г -- индпкато,- гальвансметр.Соленоид 3 питается постоянны:,; током силой...

Номер патента: 99169

Опубликовано: 01.01.1954

Автор: Гончарский

МПК: G01B 7/16, G01P 3/50

Метки: индикатор, электроннолучевой

...в виде двух групп, чередующихся и подвиокных одна относительно другой пластинок. Тонкие металлические пластинки 1 и 2 обеих гребенок кинематически связаны с контролируемым элемснтсм и имеют возможность свободно перемещаться относительнояких же п; Ястинок 3 и 4, жестко закрепленных в трубке индикатора. Пластинки 1 и 2 соединяются с положительным полюсом источника тока, а пластинки 3 и 4 -- с его отрицательным полюсом.Расстояние между соседними пластинками 1, 3 и 2, 4 обеих групп, образующих гребенки, берется значительно меньшим расстояния между гребенками. Вследствие этого направление и градиент поля в зазоре между гребенками при постоянном напряжении источника тока зависят только от взаимного смешения этих гребенок.Предлагаемый...

Номер патента: 126627

Опубликовано: 01.01.1960

Автор: Тютюнник

МПК: G01P 15/02, G01P 3/50

Метки: датчик, линейной, скорости

...жестко связаны с поршнем демпфера, что обеспечивает получение сигнала, пропорционального скорости,На чертеже дана конструкция датчикаВ корпусе 1 в подшипниках 2 и 8 установлен вращающийся цилиндр 4, внутри которого перемещается поршень 5. Цил гидр 4 имеет отверстие для истечения воздуха, размеры которого регулируются винтом б. Поршень 5 имеет шток 7, на конце которого на изоляторе закреплены щетки 8. Цилиндр датчика 4 приводится во вращательное движе. ние через шестерню 9 от внешнего двигателя. На своем конце цилиндр 4 имеет втулку 10 с шес 1 ерней, которая через редукторы 11 при вращении цилиндра 4 приводит во вращательное движение токосъемник 12 и цилиндрический потенциометр 1 З, которые вращаются в разные стороны по отношению к...

Номер патента: 126628

Опубликовано: 01.01.1960

Автор: Тютюнник

МПК: G01P 15/02, G01P 3/50

Метки: датчик, линейных, ускорений

...для истечения воздуха, которое регулируется винтом 9. Поршень 5 имеет продольные от. верстия для свободного прохода воздуха в полость между поршнями 5 и 8. Эти отверстия могут быть также использованы для создания дополнительного демпфирования между поршнями Б и 8. Цилиндр 4 на своем конце имеет втулку 10 с шестерней, которая сцеплена через шестерню 11 с двумя цилиндрическими валиками 12, по которым скользят щетки-ограничители 13, монтированные на штоке 14, закрепленном в126628 Предмет зобрстсния Датчик л нейпых уско;)ений по авт. св. М 12253, отли ч а ю щи й. ся тем, что, с целью одновременного получения сигналов, пропорциональных ускорению и скорости, в нем инерционная мдссд состоит нз двух поршней, соединешеых между собой паастинато...

Номер патента: 144647

Опубликовано: 01.01.1962

Авторы: Меклер, Спиридонов

МПК: G01P 3/12, G01P 3/50

Метки: датчик, индукционный, испытаний, неферромагнитныхматериалов, скорости, соударения, ударных

...с бойкнитного материала. к скоий не- указан ить наия скон меткачест нта, ав- измеренитной рромаг 30 датчике в юго элеме ого перед и феррома ом из нефе Известные магнитные дат ния скорости поступательно ла не могут быть использов ния скорости при соударени кого ухудшения магнитных ных магнитов при динамиче Приборы с неподвижными нитами и движущейся обмо годны для измерения харак ния при скоростях в нескол метров в секунду из-за пло качеств этих устройств. По неэффективны и известные магнитными сердечниками, мы для использования лишь ударения, не превышающих На фиг. 1 схематически изображен предлагаемьш датчик; на фиг. 2 - схема взаимодействия магнитных силовых линий во время работы прибора.Датчик выполнен в виде полого цилиндра 1,...

Номер патента: 155027

Опубликовано: 01.01.1963

МПК: G01B 7/04, G01P 3/50

Метки: 155027

...связаны контактами с мультивибратором, счетчиками и с машиной 12. В момент срабатывания реле управления 8 и 9 разрывается цепь подачи импульсов с мультивибратора 4 на ключи 5 и б, счетчики импульсов 10 и 11 подключаются к счетно-печатающей машине 12, и машина производит вычисление длины трубы согласно формуле, Кроме того, счетно-печатающая машина 12 производит суммирование всех длили, После окончания вычислений с машины 12 поступает команда,на сброс показаний счетчиков. Предмет изобретения Редактор П, А. Вербова Техред Т. П. Курилко Корректор М. И, Эульмус Поди. к печ. 13/1 Х - 63 г. Формат бум 10 Х 10816 Объем 0,18 изд. л.Заказ 2333/9 Тираж 728 Цена 4 коп.ЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква,...

Номер патента: 157499

Опубликовано: 01.01.1963

МПК: G01B 7/04, G01P 3/50

Метки: 157499

...датчике тем, что магнитный ролик выполнен в общем блоке с магнитопроводом подмаг 1 ичивающей катушки, а весь блок подвешен на пружине, обеспечива 1 ощей отвод ролика при отсутствии трубы.На чертеже изображена конструктивная схема описываемого датчика.Труба 1 движется в направлении, указанном стрелкой Л. С трубой фрикционно связан ролик 2, вращающиися на оси 3. Свободный конец оси 3 через зубчатую передачу 4 вращает фотоэлектрический тахо- метр 5, представляющий собой диск, который модулирует световой поток, падающий от лампочки на фотоэлемент. Частота импульсов наМ 157499 пряжения, снимаемого с фотоэлемента, преобразуется в скорость движения трубы. Ролик 2 является частью магнитной системы датчика 1 путь замыкания магнитного потока Ф в...

Номер патента: 157563

Опубликовано: 01.01.1963

МПК: G01P 3/50

Метки: 157563

...обмотки различны157563по назначению и устройству. Обмотка 5 двухходовая, предназначена для фиксирования .пути, обмотка б одноходовая - для фиксирования скорости. Обе обмотки уложены в пазы, предварительно нарезанные на стержневых сердечниках,Обмотка пути наматывается так, что в любых двух ее смежных витках направления индуктированного тока противоположны; это достигается параллельной укладкой двух нитей проволоки в канавки двухзаходной резьбы, нарезанной на стержневом сердечнике. При этом величина шага резьбы равна высоте якоря 4. При этих условиях проходящий чеоез тело якоря магнитный поток всегда пересекает не более трех витков катушки; двух с одинаковым направлением и одного с противоположным (на фиг, 1 обозначечо стрелками),Кривая а...

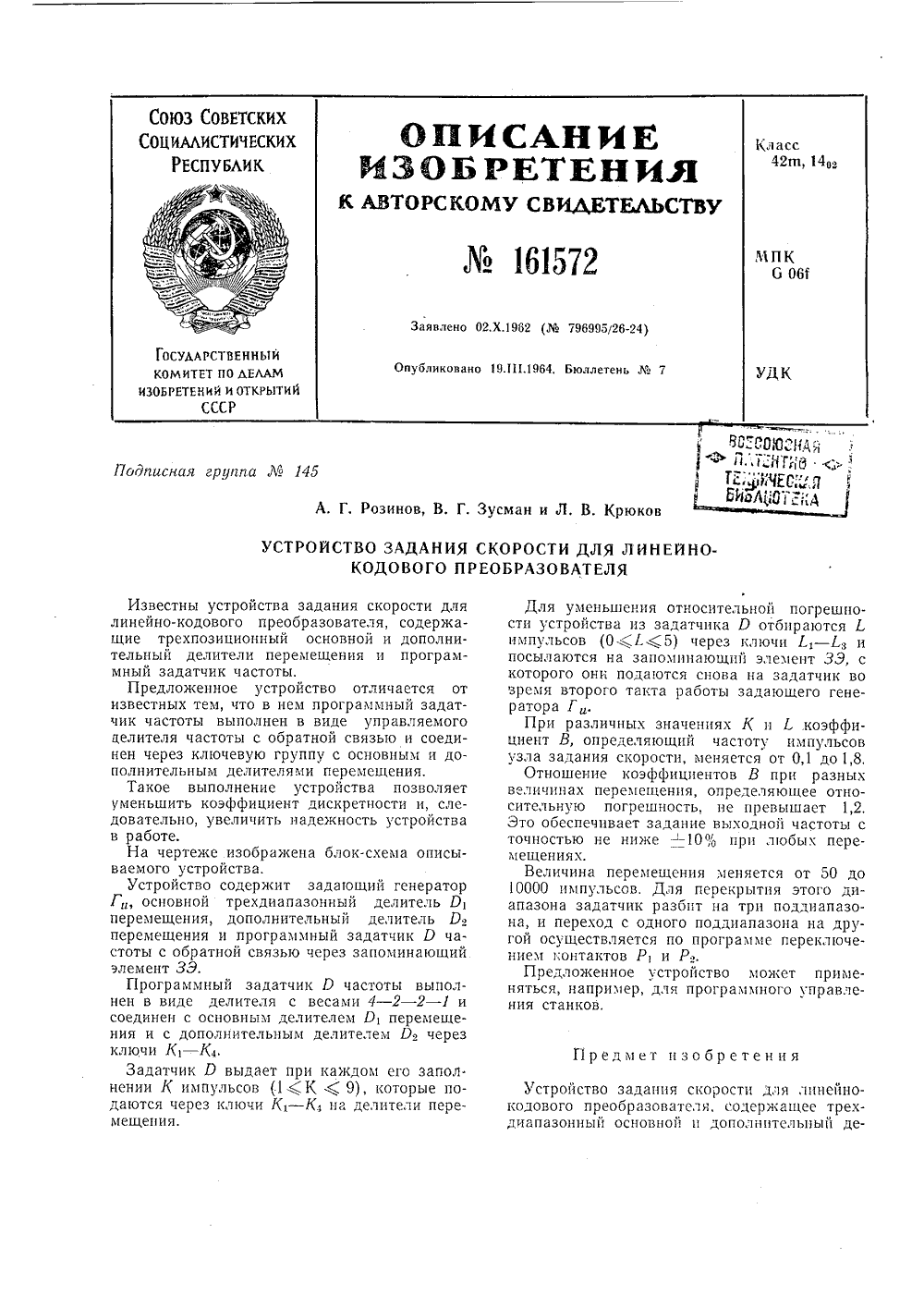

Номер патента: 161572

Опубликовано: 01.01.1964

МПК: G01P 3/50

Метки: 161572

...выполнен в виде делителя с весами 4 2 - 2 - 1 и соединен с основнь 1 м делителем Р, перемещения и с дополнительным делителем Р, черезключи К 1 - К 4Задатчик Р выдает при каждом его запол. нении К импульсов (1(К ( 9), которые подаются через ключи К, - К 4 на делители перемещения. Для уменьшения относительной погрешности устройства нз задатчика Р отбираются 1. импульсов (О (1. (5) через ключи 1.4 - 1,в и посылаются на запом 1 плающнй элемент ЗЭ, с которого они подаются снова на задатчик во время второго такта работы задающего генератора Г,При различных значениях К н 1, коэффициент В, определяющий частоту импульсов узла задания скорости, меняется от 0,1 до 1,8,Отношение коэффициентов В при разных величинах перемещения, определяющее...

Номер патента: 168244

Опубликовано: 01.01.1965

Автор: Пивоваров

МПК: B21B 38/00, G01P 3/50

Метки: проводящей, скорости

...поле статора. Поэтому вращающий момент, действующий на пластину, зависит от скорости полосы Уп,При синхронной скорости движения поля и полосы У=У,вращающий момент М =Р 1 достигает максимума, и смещение пластины будет максимальное. При скорости движения поля пе равной скорости движения полосы, т. е., когда С/+Об, вращающий момент будет меньше, чем при синхронной скорости.Противодействующий момент системы соз. дается при помощи спиральной пружины или другим из известных способов. Увеличение чувствительности устройства осуществляется трансформацией псремешепия пластины с помощью рычажных или зубчатых передач.Максимальное смещение пластины с помощью чувствительного индуктивно-фазового датчика 7 преобразуется в электрические сигналы,...

Номер патента: 182340

Опубликовано: 01.01.1966

Авторы: Брусиловский, Григорьева, Гришин, Синалаев, Устинов

МПК: G01B 7/06, G01P 3/50

Метки: нанесения, пленок, скорости, толщииы

...разностную частоту, значение которой служит мерой толщины .наносимой пленки,Однако в известных устройствах измерительные пьезорезонаторы нагреваются рабочим потоком, что вызывает погрешность измерения.Для расширения диапазона измеряемых толщин и автоматизации процесса в предлагаемом устройстве установлена заслонка с блоком управления, поочередно переключающая контролируемую часть потока наносимого материала с одного резонатора на другой и обратно. Входы смесителя частот соединены с генераторами; выходы - с исполнительным блоком.На чертеже изображена блок-схема описываемого устройства.Устройство содержит два пьезоэлектрических резонатора 1, подключенных к генераторам 2. Около резонаторов 1 помещается заслонка 3 с блоком управления 4....

Номер патента: 220654

Опубликовано: 01.01.1968

Автор: Тетиор

МПК: G01P 3/50

Метки: 220654

...будет пропорциональна скорости дв 15 проката. ст ск П редм Способ бескон например, прока 20 полосы световь тем, что. с цсль и точности изме ражецных сигна ростью проката 25 момент синхрон мом параметре, т изобретения тактного измерения скорости, та с помощью отраженных от х сигналов, отлипаювнйсл ю повышения быстродействия реннй, скорость развертки отлов сцхроцнзцруют со скои по скорости развертки в зацци судят о коцтролцрусИзобретение относится к оола итактного измерения линейных оро частности проката.Известные способы измерения скорости с помоцью Отражениых От полосы световых сигналов не обеспечивают достаточного быстродействия и точности измерений.По предложенно:у способу скорость развертки отраженых световых сигналов...

Номер патента: 257168

Опубликовано: 01.01.1969

Авторы: Рашидов, Хасанов

МПК: G01P 3/50

Метки: датчик, линейной, скорости

...Предмет изобретения Дат первич ные на щения целью сти на магнит лелеш нально Данное изобретение относится к области измерений параметров движения,Известные датчики линейной скорости, содержащие первичную и вторичную обмотки,размещенные на магнитопроводе с зазором 5для перемещения сердечника, не обладаютпостоянной чувствительностью на всем участкеперемещения сердечника, что сказывается отрицательно на линейности выходного сигнала.Г 1 редлагаемый датчик имеет постоянную 10чувствительность на всем участке перемещения сердечника.Это достигается тем, что магнитопровод выполнен в виде полого параллелепипеда с зазором, образованным диагональной прорезью в 15большей его грани,11 а чертеже схематично представлен описываемый...

Номер патента: 234720

Опубликовано: 01.01.1969

Авторы: Гурвичюс, Каплан, Кроткус, Литовский

МПК: G01P 3/50

Метки: нити, прибор, скорости

...скорости нити; на фиг, 2 - схема расположения щелей на датчике прибора.Прибор содержит диск 1, закрепленный на оси 2, которая установлена на подшипниках Х На внутренней стороне диска нанесена ферромагнитная полоска 4 с магнитной записью импульсов определенной частоты. В ,корпусе б и крышке б прорезаны: щель 7 для измерения линейной скорости, щель 8 для измерения угловой скорости и установлена магнитная головка 9, К корпусу крепится рукоятка датчика 10 с отверстием 11 для подключения об 1 отки головки 9. Работает прибор следующим образом.Движение нити передается диску, Прн вращении диска,в обмотке магнитной головки, рабочая щель которой установлена около фер ромагнитной полоски, возбуждаются электрические колебания, частота...

Номер патента: 263311

Опубликовано: 01.01.1970

Автор: Плотников

МПК: G01P 3/50

Метки: перемещения, скорости

...весом до 50 кг и запитывать его током порядка 30 а при напряжении источника питания 250 в.В устройстве для измерения скорости перемещения частиц при взрыве с целью повышения чуозствительности и упрощения конструкции датчики выполнены кольцевыми и расположены в одной радиальной плоскости коаксиально электромагниту и заряду взрывчатого вещества.Такое выполнение устройства значительно повышает выходной сигнал датчика, т. е. его чувствительность и позволяет применять менее чувствительные осциллографы, а также снижает вес электромагнита и уменьшает напряжение источника питания.На фиг. 1,и 2 схематично представлено указанное устройство.В кольцевом электромагните 1 размещен образец 2, в который вмонтированы кольцевые датчики 8. Измерительные...

Номер патента: 290218

Опубликовано: 01.01.1971

Автор: Лауфер

МПК: G01P 3/50

Метки: движения, заниси, колебаний, магнитной, носителя, скорости

...способ.Гармонический сигнал с 1 -- с 1 21 п(н, о г 1 енератора 1 с 1 абильной -астоты подают В записываощее устройство Х Вос 11 роизводнМЫй СИГНаЛ г.го=-ьгн,б ЗП 1(М+Р 1 г,), ПРЕД- ставляющий собой биение частотно-модулированного колеоания с 11 мплнтьдойУ,г.=У сов 1 у в 1 тп. сов(511, (р) +(1, последователь 10 поступает В усилитель 3, 2-сторонний ограничитель 4 и полосовой фильтр 5, пропускающ 11 частогу "о и спектр ее комбин 2 ционных ч 2 стот. ГОсле аь 1 Н;1 итуднОГО квадратичного детектора 6 и фильтра низких частот 7 "игнал огибающей Сс-=-Г,:. поступает 113 В. ОД ОДНОПОЛ 10 СНО 0 ах;ЛИГ ДНОГО ЫОДУ- лятора 8, где с 10 мощыо вспомогательноо ГС 11 ератора 9 стаопльной опорной частоты 050 нполосового филыра 10 обеснсчивается получение...

Номер патента: 336598

Опубликовано: 01.01.1972

Авторы: Гаврилов, Романов

МПК: G01P 3/22, G01P 3/50

Метки: малых, перемещения, скоростей

...напряжения ца якоре оольшс, чем скорость перелещения детали го через цекоторьй промежуток времен натяжение нити увел 111 цвяется, и контакть а и о 1)згОмкнУтст. 11 ачннается торможение двигателя т. При дальнейшем перемещении детали вновь происходит 30 ослабление натяжения нити 6 и замыкание336598ф3) оставитель М. Моргунов Редактор Н, Воликова Теяред Е. Борисова %о(пректор В Жолудсв Заказ 3048 Иод. Иа 546 Ти,раок 448 Подписа ое ЦНИИПИ Кссчитета г"о делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раутпокая иаб., д. 4/5я типогпафия Костромского управления пс печати ла:ст контактов. Двигатель 3 снова разгоняется.Таиим образом, в процессе измерения скорости двигатель 3 получает импульсы напряжения, в результате чего его...

Номер патента: 339863

Опубликовано: 01.01.1972

Авторы: Богданов, Болотов, Савин, Смирнов, Штурмин

МПК: G01P 3/50

Метки: распространения, скорости, твердых, телах, трещин

...участках.По предлагаемому способу для регистрации скорости в любой точке линии разрушения и исключения погрешености измеряют сопротивление электропроводной бумаги, наклеенной на поверхность трубопровода по предполагаемой линии разрушения, и по изменению этого сопротивления во времени судят о скорости распространения трещины.На чертеже показана схема, поясняющая описываемый способ.На испытуемую поверхность 1 (например на стенку трубы) по предполагаемой линии разрушения 2 наклеивают ссзолированную от поверхности полоску электропроводной бумаги 3, включенную последовательно,при помощи 5 электродов 4 в электрическую цепь с последовательно соединеннывси источником питания 5, добавочным сопротивлением б и регистрирующим гальванометром 7...

Номер патента: 350617

Опубликовано: 01.01.1972

Авторы: Алексеев, Жулин, Экспериментальный

МПК: G01B 7/00, G01P 3/50

Метки: линейных, малых, перемещения, скоростей

...пластины. Первоначальная зарядка и компенсация утечек конденсатора осуществляется стабилизированным источником постоянного тока малой мощности,В п ре,.лагаемом устройстве, с целью определения малых скоростеи перемещденсатор датчика выполнен в видестин, из которых общая закрепелнвижном органе станка, а две однпластины - на неподвижном, прирительное устройство включено в цду неподвижными пластинами.На чертеже изображено предлагаемое устройство.Оно состоит из двух положительно (или отрицательно) заряженных пластин 1 и 2 переменного конденсатора, соединен нелью из диэлектрика 3, одной отриц (или положительно) заряженной плас измерительного устройства 5, исто постоянного тока и соединительныхдов. Устройство работает следующим обр...

Номер патента: 356563

Опубликовано: 01.01.1972

Авторы: Сукацкас, Яронис

МПК: G01P 3/50

Метки: веществах, дисперсии, относительной, скорости, ультразвука

...реализующего способ. Высокочастотное напряжение генератора 1 подается в эталонную 2 и измерительную 3 камеры. Входные напряжения преобразователей обеих камер 2, 10 3 усиливаются и детектируются в усилителяхдетекторах 4, 5 с регулирующим усилением, выходы которых подключаются ко входам формирующих схем б, 7 соответственно. Выходы формирующих схем б, 7 через собираю щую схему 8 нагружают на вход внешнего запуска цифрового частотомера 9 с цифропечатающей приставкой. На измерительный вход частотомера 9 поступает высокочастотное напряжение с генератора 1. С целью контроля 20 выходные напряжения усилителей-детекторов4, 5 и ответный сигнал частотомера 9 подключаются к трехканальному самопишущему прибору 10.356563 Предмет изобретения...

Номер патента: 430322

Опубликовано: 30.05.1974

Авторы: Дадамухамедов, Зарйпов, Кубов, Курбаноьа, Курганбаева, Ташкентский, Цирульников

МПК: G01P 3/50

Метки: датчик, линейной, скорости

...магнитопровода 1, в торцах которого находятся постоянные магниты 2 и 3. На .внутреннем стержне помещен подвижной токопроводящий короткозамкнутый экран 4, жестко скрепленный с контролируемым объектом. В поперечных зазорах среднего стержня расположены элементы Холла 5 и 6,Постоянные магниты между стержнями создают постоянную индукцию. К элементамХолла подключено переменное напряжение ипри неподвижном экране под действием магнитного поля с потоком Ф в элементах Хол 5 ла появляются переменные э. д,с, Холла, равные по величине. Поскольку элементы Холлаподключены последовательно и встречно, тосуммарное напряжение на выходе равнонулю,10 При перемещении экрана в нем индуктируется э.д.с., создающая ток 1 пропорциональный скорости движения...

Номер патента: 433402

Опубликовано: 25.06.1974

Авторы: Сафин, Сердаков

МПК: G01P 3/50

Метки: машин, скорости, соударения

...8. На червячном колесе 13 закреплена шкала 16 а 15 на кольце 17, которое имеет возможностьпогорота при отжатии стопорной планки18, закреплена стрелка 19, служащаядля считывания показаний. Корпус устройства 20 жестко закреплен относительно 20 неподвижной детали 1 соударяемой пары.При проведении замеров устройство подключается к простейшей контрольно-измерительной схеме, фиксирующей наличиемгновенного контакта щупа 6 с подпру 2 б жиненной массой 3.Измерение скорости соударения деталей с помощью устройства производятследующим образом.До пуска машины, когда деталь (пластина) 2 неподвижна и прижата к поверхности седла 1, врашением маховика 11подводят шуп 6 до положения контактас подпружиненной массой 3, наличие которого может быть...

Номер патента: 437014

Опубликовано: 25.07.1974

Автор: Гордеев

МПК: G01P 3/50

Метки: движения, колебаний, коэффициента, ленты, магнитной, скорости

...ленты,Известно устройсто аналогичного назначения, содержащее генератор синусоидального колебания, подсоединенный к усилителям записи, связанным через соединительные клеммы с двумя записывающими магнитными головкамии, частотные демодуляторы, связанные через другие соединительые клеммы с двумя воспроизводящими магнитными головками, и фильтр, подключенньй к индикатору.В таком устройстве наблюдается значительное влияние помех, возникающих в процессе записи и воспроизведения, на результат измерения,Цель изобретения - снижение погрешности измерения.Для этого в предлагаемое устройство введен умножитель напряжения, входы которого соединены с частотными демодуляторами, а выход - с фильтром.На чертеже изображен один из возможных вариантов...

Номер патента: 441512

Опубликовано: 30.08.1974

Авторы: Павлюченко, Царицын, Черников

МПК: G01P 3/50

Метки: бесконтактный, датчик, электродинамический

...изделие 1, измерительные катушки 2, полюсные наконечники 3,постоянйый подковообразный магнйт 5 4, индикаторный прибор 5 и компенсйрующие катушки 6.1 ри движении электропроводящей поверхности контролируемого изделия 1 в зазоре между измеритель 1 о ными катушками 2, укрепленными наполюсных наконечйиках 5,она пересекает магнитные силовые линиипостоянного магнита 4, что наводитв этой поверхности электрический 15 ТОК, ТЕКУЩИИ ПО ЗаМКНУТОМУ КОНТУРУеблизкому к круговому.Этот круговой ток, в свою очередь, создает магнитное поле, силовые линии которого, пересекая витки 20 измерительных катушек , наводят вних э.д.с., пропорциональную линейной скорости движения изделия 1.Величина получаемого сигнала регистрируется на индикаторном приборе...

Номер патента: 467266

Опубликовано: 15.04.1975

Автор: Тарханов

МПК: G01P 3/50

Метки: линейных, скоростей, ферромагнитных

...магнит выполнен полым, а его ось намагничивания проходит параллельно оси контролируемой детали.2. Преобразователь по п. 1, о т л и ч а ю щ и й с я тем, что, с целью регулирования чувствительностн, вместо магнита используется"обмотка, подключенная к источнику постоянного тока,Изобретение относится к области информационно-измерительной техники и может быть использовано для контроля скоростей проката ферромагнитных деталей (труб, угольников и т. д,), а также скорости бурения.Известны преобразователи линейных скоростей ферромагнитных деталей, принцип действия которых основан на ядерном магнитном резонансе либо на разности скорости распространения переменного магнитного поля в неподвижной и подвижных средах.Однако такие устройства...

Номер патента: 474736

Опубликовано: 25.06.1975

Автор: Пинчук

МПК: G01P 15/105, G01P 3/50

Метки: бесконтактного, движущихся, скоростей, тел, ускорений, электропроводных

...что торцы стержней сердечника на участках, в которых полезный вторичный магнитный поток противоположен по направлению потоку рассеяния, выполнены закругленными ЗО На чертеже изображена электрическая схема устройства в трехстержневом исполнении.Устройство имеет магнитопровод 1, обмотку возбуждения 2 и две измерительные обмотки 3. Торцы стержней 4 сердечника выполнены закругленными. Устройство располагается на некотором расстоянии от исследуемого электропровод- ного тела 5, перемещающегося относительно магнитопровода 1. При движении электро- проводного тела в магнитном поле в нем возникают вихревые токи, которые наводят свои магнитные потоки, пронизывающие витки измерительных обмоток 3. На выходе измерительных обмоток 3 появляется э.д.с.,...
