Устройство для измерения параметров течения

Номер патента: 597969

Автор: Усенков

ZIP архив

Текст

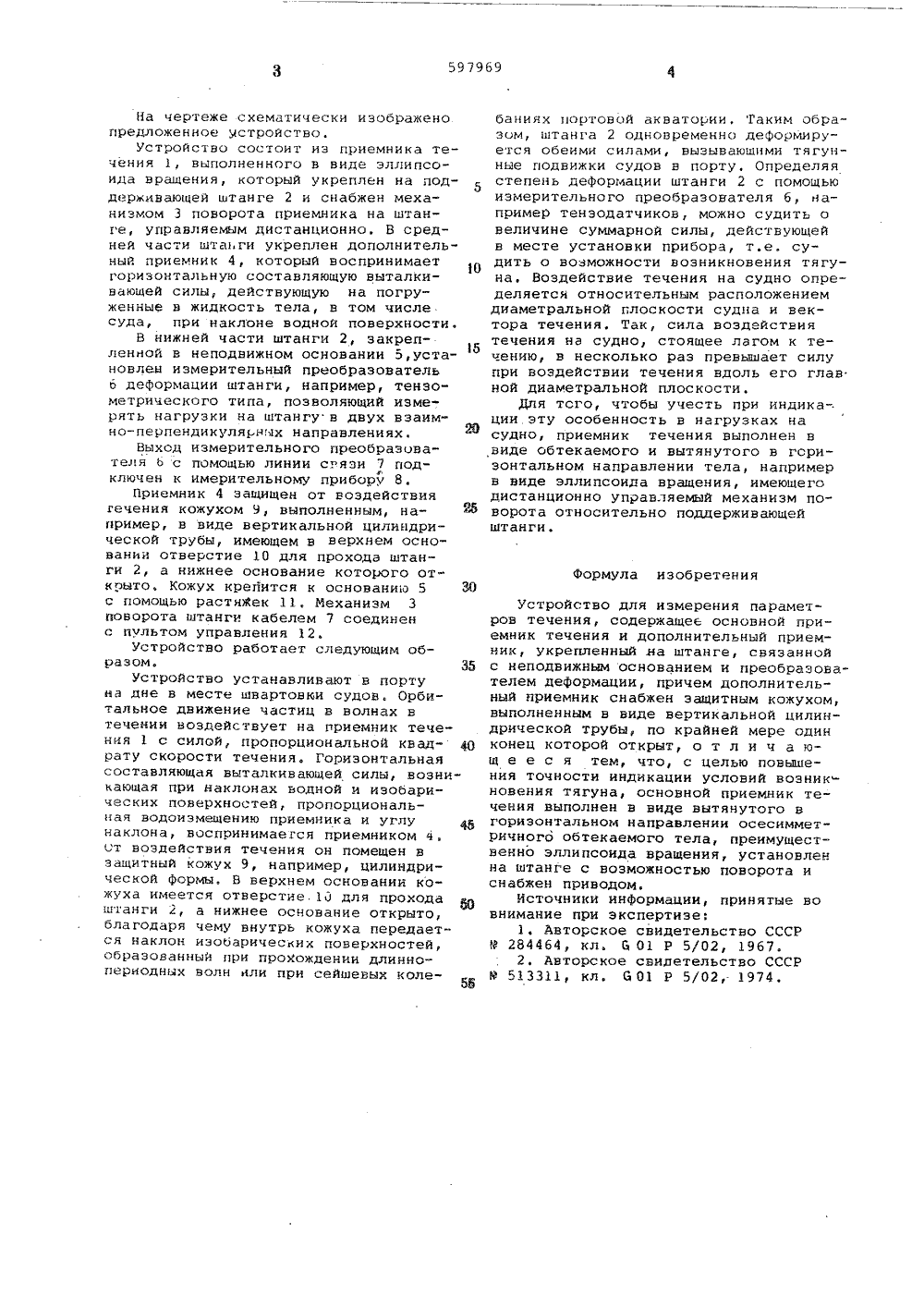

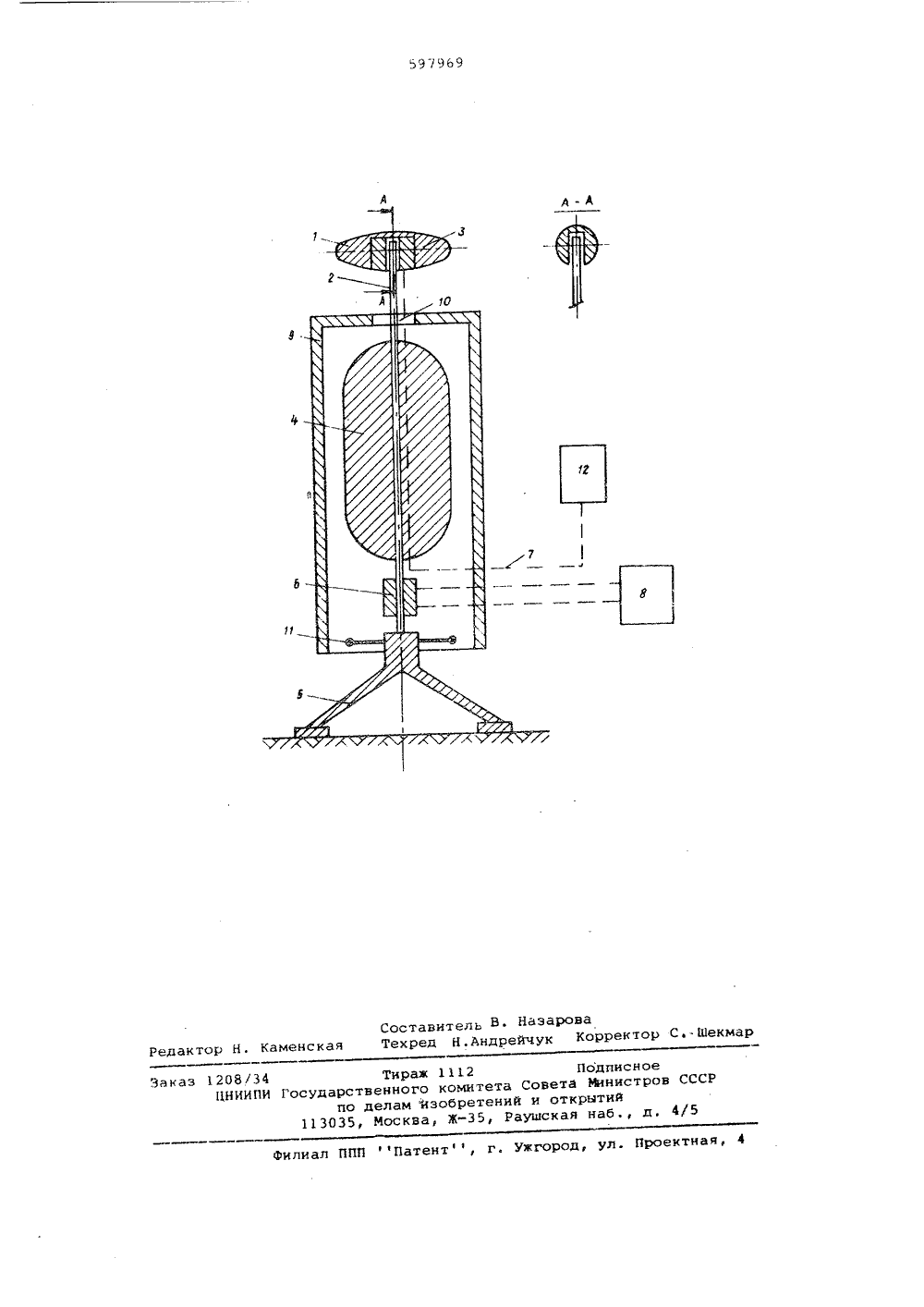

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических республик,78,.Бюллетень ЭЙ 1 и описаний 2302.78 532.574(088.8 72) втор изобретени Усен енинградский аввитель 4) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ТЕЧЕНИЯ ся к области Цель иэобрености индикацитяг на. ия - повышение точсловий возникновения Изобретение относитизмерительной техники.Известно применение при измерениипара яетров течения с целью индикацииусловий возникновения особо опасногоявления тягуна в морских портах регистраторов потока, выполненных в виде сферического приемника течений,укрепленного на поддерживающей штанге, связанной с измерительным преобразователем деформации штанги 11) .Так так чувствительные элементы измерительных преобразователей теченияиспытывают в основном воздействие гидродинамического давления обтекающегоих потока, они не позволяют получитьинформацию об удельных нагрузках напогруженные в воду тела, в том числеморские суда, при наклонах водной поверхности - основном факторе, приводящем к возникновению особо опасногоокеанологического явления - тягуна вморских портах,Известно также устройство для измерения параметров течения 12 , содержащее основной приемник течения и дополнительный приемник, укрепленный наштанге, связанной с неподвижным основанием и преобразователем деформации,причем дополнительный приемник снабметеорологический ннститу жен защитным кожухом, выполненным в, виде вертикальной цилиндрической трубы, по крайней мере один конец которой открыт. В этой конструкции дополнительный приемник позволяет получитьинформацию о воздействии фактора наклона водной поверхности на отшвартованные суда при тягуне, а основной приемник - о воздействии течения.10 Известное устройство для измеренияпараметров течения имеет сферическийприемник течения, что не позволяетучесть при измерении разницу в нагрузках на судно при различных вэаимопо- )5 ложениях судна (направления главнойдиаметральной плоскости судна) и вектора течения. Это приводит к значительным ошибкам при индикации условийвозникновения тягуна.ЯО УДля этого основной приемник течени предлагаемого устройства выполнен в виде вытянутого в горизонтальном направлении осесимметричного обтекаемог тела, преимущественно эллипсоида вращения, установлен на штанге с возможностью поворота и снабжен приводом.На чертеже схематически изображенопредложенное устройство,Устройство состоит из приемника течения 1, выполненного в виде эллипсоида вращения, который укреплен на поддерживающей штанге 2 и снабжен механизмом 3 поворота приемника на штанге, управляемым дистанционно. В средней части штанги укреплен дополнительный приемник 4, который воспринимаетгоризонтальную составляющую выталкивающей силы, действующую на погруженные в жидкость тела, в том числесуда, при наклоне водной поверхности.В нижней части штанги 2, закрепленной в неподвижном основании 5,установлен измерительный преобразователь6 деформации штанги, например, тензометрического типа, позволяющий измерять нагрузки на штангу в двух взаимно-перпендикулярных направлениях.Выход измерительного преобразователя 6 с помощью линии связи 7 подключен к имерительному прибору 8.Приемник 4 защищен от воздействиявлечения кожухом 9, выполненным, например, в виде вертикальной цилиндрической трубы, имеющем в верхнем основании отверстие 10 для прохода штанги 2, а нижнее основание которого открыто. Кожух крепится к основанию 5 30с помощью растяжек 11, Механизм 3поворота штанги кабелем 7 соединенс пультом управления 12.Устройство работает следующим образом. 35Устройство устанавливают в портуиа дне в мест швартовки судов. Орбитальное движение частиц в волнах втечении воздействует на приемник течения 1 с силой, пропорциональной квадрату скорости течения. Горизонтальнаясоставляющая выталкивающей силы, возникающая при наклонах водной и изобарических поверхностей пропорциональная водоизмещению приемника и углунаклона, воспринимаегся приемником 4.От воздействия течения он помещен взащитный кожух 9, например, цилиндрической формы. В верхнем основании кожуха имеется отверстие.1 д для проходаштанги 2, а нижнее основание открыто,благодаря чему внутрь кожуха передается наклон изобарических поверхностей,образованный при прохождении длиннопериодных волн или при сейшевых колеЯ баниях портовой акватории, Таким образом, штанга 2 одновременно деформируется обеими силами, вызывающими тягунные подвижки судов в порту, Определяя степень деформации штанги 2 с помощью измерительного преобразователя 6, например тензодатчиков, можно судить о величине суммарной силы, действующей в месте установки прибора, т,е, судить о возможности возникновения тягуна, Воздействие течения на судно определяется относительным расположением диаметральной глоскости судна и вектора течения. Так, сила воздействия течения на судно, стоящее лагом к течению, в несколько раз превышает силу при воздействии течения вдоль его глав ной диаметральной плоскости.Для тсго, чтобы учесть при индика-. ции эту особенность в нагрузках на судно, приемник течения выполнен в виде обтекаемого и вытянутого в горизонтальном направлении тела, например в виде эллипсоида вращения, имеющего дистанционно управляемый механизм поворота относительно поддерживающей штанги.Формула изобретенияУстройство для измерения параметров течения, содержащее основной приемник течения и дополнительный приемник, укрепленный на штанге, связанной с неподвижным основанием и преобразователем деформации, причем дополнительный приемник снабжен защитным кожухом, выполненным в виде вертикальной цилиндрической трубы, по крайней мере один конец которой открыт, о т л и ч а ющ е е с я тем, что, с целью повышения точности индикации условий возник новения тягуна, основной приемник течения выполнен в виде вытянутого в горизонтальном направлении осесимметричного обтекаемого тела, преимущественно эллипсоида вращения, установлен на штанге с возможностью поворота и снабжен приводом.Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР 9 284464, кл. 5 01 Р 5/02, 1967.2. Авторское свидетельство СССР М 513311, кл. 6 01 Р 5/02,. 1974.Составитель В. НазароваРедактор Н. Каменская Техред Н,Андрейчук Корректор С. ШекмарЗаказ 1208/34 Тирак 1112 Подписное11 НИИПИ Государственного комитета Совета Министров СССРпо делам Изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5

Смотреть

Заявка

2408402, 04.10.1976

ЛЕНИНГРАДСКИЙ ГИДРОМЕТЕОРОЛОГИЧЕСКИЙ ИНСТИТУТ

УСЕНКОВ МИХАИЛ МИХАЙЛОВИЧ

МПК / Метки

МПК: G01P 5/02

Метки: параметров, течения

Опубликовано: 15.03.1978
