Тулаев

Номер патента: 1836741

Опубликовано: 23.08.1993

Авторы: Костяновский, Курноскин, Макаров, Прусов, Рождественский, Тулаев, Флеров

МПК: H01H 1/02

Метки: контактов, металлизации, переключающих, устройств

...ПООкончании процесса проводиться промывкадеталей и сушка сжатым воздухом.Определение удельного сопротивленияМ-В покрытий проводилось на медных проводниках, сформированных методом вакуумного напыления на поликоровые основыи изготовленных в г.Киеве.НПО "Матурн" по ГОСТ 9.302-79, Измерение переходного сопротивления проводили по ГОСТ 9.302-79 при нагрузке 0,5 Н.Анализ на содержание бора в никелевомпокрытии проводили по методике, описанной Вальсюнене Я.ИНоркус П,К., Определение бора в М и Со покрытиях) Труды АНЛит ССР, 1972 - Сер.Б.Т. 1/68), - С.93 - 96,Адгезия золотого покрытия измерялиметодом отрыва по методике ОСТ4 ГО 054,238,П р и м е р 1. Приготавливают растворхимического никелирования следующегосостава, г/л:Никель сернокислый...

Номер патента: 1805845

Опубликовано: 30.03.1993

Авторы: Иващенко, Макаревич, Тулаев

МПК: A01K 61/00

Метки: водоснабжения, выращивания, замкнутого, рыбы, системе

...10 - 12 мг/л, что обеспечивает высокую жизнеспособность рыб и хорошую поедаемость корма; товарный вес рыбы достигается за 3,5 - 4 мес, где кормовой коэффициент не превышает 2,5 кг на 1 кг привеса; снижаются эксплуатационные расходы. Себестоимость рыбы не превышает 1,7 руб/кг.Примеры конкретного выполнения представлены в таблице, где видно, чтов начальный период содержания рыб качество воды обеспечивалось за счет подачи оэоно-воздушной смеси при концентрации озона 5 мг/л и продолжительности контакта с водой 30 мин. С увеличением срока выращивания рыбы качество воды в бассейнах поддерживалось эа счет увеличения времени контакта. Однако уже в октябре, с увеличением плотности посадки (за счет ее роста) озоно-воздушная смесь при...

Номер патента: 1790737

Опубликовано: 23.01.1993

Автор: Тулаев

МПК: F04B 47/02

Метки: насоса, работы, скважинного, штангового

...с наружнойэл,обмоткой 18, представляющей собой индукционный датчик линейных перемещений. Немагнитная втулка заканчивается 25мерной линейкой 20, градуированной вм /сутки, В магнитный шток 8 ввернут стержень 19 из облегченного металла,Заплунжерное пространство цилиндрическогокорпуса соединено с выкидным патрубком 4 разгрузочной трубочкой 14,Изобретение выполняется следующим образом,При движении колонны подвески штанги плунжера штангового насоса вверх происходит движение столба жидкости с павы шением давления, Жидкость входит вцилиндрический корпус 1 через отверстие ав входном фланце 5, имеющем плоскуюкольцевую выточку 16, Плунжер 2 отодвигается, давит на тарелку 9 магнитного штока8, сжимает пружину 7, открывает отверстиеа в...

Номер патента: 1787919

Опубликовано: 15.01.1993

Авторы: Коновалов, Пожаров, Тулаев

МПК: B66C 1/10

Метки: подвеска

...относительно оси 5 до момента соприкосновения нижней поверхности овального отверстия с осью 5, В этот момент выемка 7 выходит из зацепления с фиксатором 8, Серьга 3 и корпус 1 получают возможность взаимного вращения относительно оси 5, Подводят подвеску к грузу, подсоединяют ее к грузу посредством узлов подсоединения 2 (фиг.1), Поднимают груз, При этом в связи с тем, что груз имеет смещенный центр масс происходит наклон груза, а соответственно и корпуса подвески, до момента совмещения центра масс системы "груз + подвеска" с вертикальной линией подвеса подвески на крюк крана (см, фиг.4),Горизонтирование системы "груз+ подвеска" обычно осуществляется за счет удлинения одного каната или уменьшения другого с помощью талрепов. При...

Номер патента: 1784826

Опубликовано: 30.12.1992

Автор: Тулаев

МПК: F41A 3/58

Метки: блока, коробкой, соединения, ствола, стволов, ствольной, узел

...диаметр средней части не превышает диаметра концевых цилиндрических поверхностей оси шарнира, Кроме того, узел снабжен центральным поперечным коническим штифтом для закрепления оси шарнира в ствольной коробке, установленным под углом к опорной площадке ствольной коробки и перпендикулярно оси шарнира.Изобретение поясняется чертежами, где на фиг.1 - общий вид шарнирного узла соединения ствола со ствольной коробкой в продольном сечении; на фиг,2 - сечение А-А на фиг.1; на фиг.3 - ось шарнирэ виДспереди; на фиг.4 - ось шарнира, вид сбоку.Зазор между щитком 1 ствольной коробки 2 и казенным срезом 3 ствола 4 устраняется заменой оси 5 шарнирного соединения ствола 4 со ствольной коробкой 2. Боковыми цилиндрическими поверхностями ось 5...

Номер патента: 1780632

Опубликовано: 15.12.1992

Авторы: Абдазимов, Каримов, Садриддинов, Тулаев, Туляев, Тургунов

МПК: A01D 46/16

Метки: съемник, хлопка

...имеющие фасонные пазы, в которые устанавливаются планки 3 со щеточнцми элементами 4, которые снабжены с противоположной стороны воздействия шпинделя на щеточный элемент металлическим ворсом 5, Фиксация положения планки 3 производится составной обоймой 6, а составных обойм относительно вала фиксатором 7.Щеточный съемник работает следующим образом.В зоне съема перед встречей со съемниками шпиндели изменяют направление вращения. Съемники вращаются в ту же сторону, что и шпиндели, Окружная скоростьнаружных концов щеток 4 больше, чемокружная скорость шпинделя, Цикличность5 достигается путем опоры щеточного элемента 4 на металлический ворс 5 при взаимодействии со шпинделем, Так же наличиеметаллического. ворса 5 обеспечивает необходимую...

Номер патента: 1780607

Опубликовано: 15.12.1992

Авторы: Маматов, Темиров, Тулаев, Эргашев

МПК: A01B 49/02

Метки: агрегат, пахотный

...яруса расположен перед нечет-ным корпусом 7 и полевойобрез его смещенза полевой обрез смежного с ними корпуса7 нижнего яруса в сторону борозного обре"за четного корпуса 8 этого яруса. Ширина 15захвата карп,сов задненавешенной рамывыполнены равйымполовйне ширины междурядья Вм. На передненавешенной рамеустановлены передний корпус 9 верхнегояруса и ротационные измельчители 11. Корпусверхнего яруса установлен перед правым двикителем 10 самоходного шасси,Ширина корпуса 9 верхнего яруса Ь пквыполнена равйой шйрине движителя Ь 2.Напередненавешенной раме 3 перед плуж= 25ными корпусами установлены ротационныеизмельчители 11, имеющие радиальные ножи 12 и противорежущие пластийы 13. Осьвращения 14 правого из ротационных измельчителей 11. смещена...

Номер патента: 1775058

Опубликовано: 15.11.1992

Авторы: Гулмуродов, Маматов, Сакун, Темиров, Тулаев, Эргашев

МПК: A01B 3/42

Метки: плуг

...опорного колеса.На фиг.1 изображен плуг, вид сзади; на фиг,2 - то же. вид сверху.Плуг включает раму 1 с закрепленными к ней корпусами 2, опорным колесам 2 и бороздоделателем 4. Бороздоделатель 4, выполненный в виде плужного корпуса. установлен перед опорным колесом 3, Лемешно-отвальная поверхность бороздоделателя противоположно расположена относительно поверхностей основных корпусов 2. С целью исключения соприкасания боковых поверхностей опорного колеса с почвой стенок борозды ширина захвата бораздоделателя В 6 выполнена больше, чем ширина обода Ьо опорного колеса на 12 см, Перед вспашкой бороздоделатель устанавливается на глубину, равную высоте неровностей и, а опорное колесо ниже лезвия лемеха на величину е вдавливания его в почву,...

Номер патента: 1771553

Опубликовано: 30.10.1992

Авторы: Маматов, Темиров, Тулаев, Эргашев

МПК: A01B 49/02, A01B 79/00

Метки: вспашки, из-под, полях, почвы, хлопчатника

...смсередины междурядья 1,3-1,8 раза больше,чем этого слоя почвы гребня (рядка стеблейхлопчатника),Цель изобретения - повышение качества вспашки.Поставленная цель достигается тем, чтоперед подрезанием и оборотом пласт нижнего яруса середины каждого междурядьяразрыхляется.На фиг,1 и 2 изображены последовательные положения пласта в процессевспашки; на фиг,3 изображено устройстводля вспашки почвы на полях иэ-под хлопчатника.Устройство для вспашки почвы на поляхиз-под хлопчатника содержит раму 1, верхние 2,4,7 и 8 и нижние корпуса 3,6,8 и 11 идва рыхлительных рабочих органе 5 и 10,установленные за четными верхними корпусами 4 и 9. Рыхлители 5 и 10 установлены по 5 10 15 20 25 30 35 середине ширины захвата верхних корпусов 4 и 9. Рыхлители...

Номер патента: 1768326

Опубликовано: 15.10.1992

Авторы: Коробко, Краснова, Кузьмина, Тельнов, Тулаев

МПК: B08B 3/08, C23G 5/00

Метки: поверхности, твердой

...под давлением, тем самым и усложняется, и повышается длительность процесса очистки, яевейЦелью изобретения является упрощение и интенсификация процесса очистки.Указанная цель достигается применением дополнительного смачивания очищае- СО мой поверхности водой с последующим Ы нанесением кислого гудрона с плотностью К 3 950-1000 кг/м - отходами от очистки неф- (сз тепродуктов следующего состава, мас.%: Н 2504 81-87 сульфокислоты 8-15 раСтвОр ЯО 2 1,5-3,3 нормальные парафины 0,9-1,5 прокаленный остаток 0,005-0,015 Отличительной особенностью нового способа является то, что очистку твердой поверхности осуществляют путем дополнительного смачивания очищаемой поверхности1768326 30 40 50 Составитель В. КоробкоТехред М,Моргентал...

Номер патента: 1673189

Опубликовано: 30.08.1991

Авторы: Бережненко, Грудев, Гуревич, Тулаев

МПК: B01F 7/04, G05D 27/00

Метки: жидких, перемешивания, сред

...на вход (а) первого триггера 5, который через первый блок управления 3 производит включение первого электродвигателя 1. Первый 14 и второй 15 датчики нагрузки контролируют нагрузку соответственно первого 1 и второго 2 электродвигателя мешалки.Они настроены таким образом, что на первом выходе датчика формируется сигнал, когда нагрузка на валу мешалки будет меньше половины номинальной нагрузки электродвигателя, а на втором выходе формируется сигнал, когда нагрузка превышает номинальную.Таким образом, при включении первого электродвигателя на втором выходе первого датчика нагрузки 14 появляется сигнал и попадает на вход (а) пятого элемента ИЛИ 18. Время задержки сигнала на таймере 19 определяется, исходя из времени, необходимого на...

Номер патента: 1664162

Опубликовано: 23.07.1991

Авторы: Абдазимов, Каримов, Садриддинов, Ташходжаев, Тулаев, Туляев, Тургунов

МПК: A01D 46/18

Метки: аппарат, хлопкоуборочный

...ось 8 с установленными на ней с возможностью вращения втулками 9 с шарнирно закрепленными пальцами 10, концы которых выведены через направляющие втулки 11, шарнирно закрепленные на цилиндре 5. В лобовых щитках 12 прорезаны пазы 13 для прохода пальцев 10. Один иэ пальцев 14 (фиг.2) каждой втулки закреплен на ней жестко и является приводным, т,е, обеспечивает вращение втулки 9 совместно с барабаном.Ось 8, на которой установлены втулки 9 с пальцами 10 и 14, смещена к продольной оси аппарата и по йаправлению его движения (фиг.2),Хлопкоуборочный аппарат работает следующим образом.При вращении барабана пальцы 10 выступают за шпиндели 1 и захватывают ветки куста хлопчатника, заводят его в рабочую камеру, при этом пальцы 10 нижней...

Номер патента: 1654219

Опубликовано: 07.06.1991

Авторы: Дубовицкий, Зеленов, Пономаренко, Тулаев

МПК: B66C 1/00

Метки: грузов, грузозахватное, отверстиями, резьбовыми

...диска 14, в котором имеются осевые отверстия, 5 ил. Шаровая опора 7 взаимодействует посредством сферических поверхностей 9 с пластинами 10 и 11, соединенными между собой винтами 12, Набор пластин 10 и 11 имеет возможностью перемещаться в полости 13, образованной в несущем элементе с помощью диска 14, Диск 14 крепится к силовому кольцу винтами 15. Перемещение пластин 10 и 11 в пазу 13 обеспечивается наличием в силовом кольце 3 отверстия 16 и в диске 14 - отверстия 17,Устройство работает следующим Исходное положение дится в отведенном мес нения подвески к изде произвольном положени лу наклона болта. Подносят устройство иэделию, установив узл над реэьбовыми отверст Перемещая в полост 10 и 11, ориентируют уэреэьбовых отверстий изделия....

Номер патента: 1627232

Опубликовано: 15.02.1991

Авторы: Бережненко, Грудев, Плотивенкова, Тулаев

МПК: B01F 7/04, G05D 27/00

Метки: жидких, перемешивания, сред

...таким образом, цто на его выхоле формируется сигнал, когда нагрузка цз валу мецалки меньше суммы номинальной цзрузкц о.чного из электродвигателейи нагрузки холостого хода второго электродвигателя. Сигнал на выходе второго датчика 21 нагрузки формируется при нагрузке на валу большей, цем номинальная нагрузка одного работающего электродвигателя. Таким образом, при пуске и в режиме раскру. цивания реакционной массы в смесителе на выходе второго датчика 21 нагрузки формируется сигнал, а на выходе первого датчика нагрузки сигнал отсутствует. По истецении режима раскручивания и снижении нагрузки ниже установленной сигнал с выхода первого датчика 20 нагрузки полается на входы третьего 16 и четвертого 22 элементов И. Сформированный на...

Номер патента: 1582328

Опубликовано: 30.07.1990

Авторы: Бережненко, Брагинский, Грудев, Гуревич, Рабкин, Тулаев, Фрид

МПК: H02P 7/74

Метки: двухдвигательный, переменного, электропривод

...включенные размыкающие контакты 17 и 18 первого и второго реле тока соединен с вторым выводом кнопки Пуск".Электропривод работает следующим образом,При нажатии кнопки 11 "Пуск" получают питание катушки 3 и 6 контакторов и катушка 12,реле времени, Контакт 5 первого коцтактора шунтирует кнопку 11 "Пуск", От пускового тока срабатывает первое реле тока и разрывает цепь питания катушки 12 реле времени, По окончании пускового периода первое реле тока, настроенное на отпускание при токе нагрузки, меньшем суммы номинального тока первого электродвигателя 1 и тока холостого хода второго электродвигателя 2,замыкает контакт 18 в цепи питаниякатушки 12 реле времени, которое свыдержкой времени своим контактом13 замыкает цепь питания...

Номер патента: 1564251

Опубликовано: 15.05.1990

Авторы: Исманов, Садриддинов, Тулаев, Туляев

МПК: A01D 46/18

Метки: аппарата, барабан, хлопкоуборочного

...зубьев 5 угол их наклона к поверхности обечайки 1 изменяется в небольшом интервале. 1 ил.1564251 3Изобретение относится к сельскоХозяйственной технике и может бытьИспользовано в хлопкоуборочных машиЙах.Цель изобретения - повышение эффективности работы хлопкозахватныхэлементов барабана хлопкоуборочногоаппарата,На чертеже показан участок бараана хлопкоуборочного аппарата, видверху.Барабан хлопкоуборочного аппарата состоит из наружней обечайки 11 сокнами 2 для размещения в них стержя 3, несущего хлопкозахватные эле-.менты 4, выполненные в виде изогнуцх по дуге окружности пластин,астины несут ряды зубьев 5. Уголаклона зубьев я пластине увеличи-20ается от первого ряда зубьев к последующим.При работе хлопкоуборочного аппарата обечайка 1...

Номер патента: 1541016

Опубликовано: 07.02.1990

Авторы: Либерман, Тулаев

МПК: B23Q 15/00

Метки: мощности, резания

...главного привода 1, а датчик 7 выдает сигнал, характеризующийсилу резания Р, Эти сигналы перемножаются между собой и с сигналом,введенным датчиком 14 значения обрабатываемого диаметра с помощью блока 15 умножения, результат умножения,характеризующий фактическую мощностьрезания Иф, сравнивается элементом1 б сравнения с сигналом заданной мощности И, поступающим с задатчика 13,и образует сигналЛИ = И - Иф. Проходя через ключ 17 и регулятор 18,дается поправка к подаче ДБ. Величина ЙБ изменяется (увеличивается илиуменьшается в зависимости от знака 25ЛИ).и, суммируясь элементом суммирования 19 с сигналом Б, образуя приэтом сигнал Б = Б + ДБ, проходит через ограничитель 22 напряжения и корректирует величину подачи резцедер- ЗОжателя 4....

Номер патента: 1531871

Опубликовано: 30.12.1989

Авторы: Баимбаев, Жуламанов, Кудашев, Нурушев, Тулаев

МПК: A01B 49/02

Метки: почв, солонцовых

...1 смонтированы стойки 4 с плоскорезными лапами 5, фрезбарабан 6 с Т-образными ножами 7 и меха.1 зизмом 8 привода, прикатывающий каток 9 с прутками 10 и механизмом 11 регулирова ния.Способ обработки солонцовых почв осуществляют следующим образом. ЯО 1531871 А 1 2(54) СПОСОБ ОБРАБОТКИ СОЛОНЦОВЫХ ПОЧВ(57) Изобретение относится к сельскому. хозяйству Цель изобретения - повышение качества поверхностной обработки почвы. Способ обработки солонцовых почв включает рыхление плоскорезными лапами и фрезерования почвы на глубину, равную суммарной мощности карбонатного и остаточно-солонцового слоев и последующее уплотнение почвы. 7 ил. После плантажной вспашки старопахотных солонцов в пашне извлекаются вверх слой почвы (С) карбонатного горизонта,...

Номер патента: 1517112

Опубликовано: 23.10.1989

Авторы: Бережненко, Брагинский, Грудев, Гуревич, Рабкин, Тулаев, Фрид

МПК: H02P 7/74

Метки: двухдвигательный, переменного, электропривод

...вывод второго замыкающего контакта 18 реле времени соединен с одним выводом катушки 13 промежуточного реле, другой вывод которой соединен с другим выводом катушки 16 релевремени и одними выводами катушек3 и 6 первого и второго контакторов.Электропривод работает следующимобразом.При нажатии кнопки 12 "Пуск" получают питание катушки 3 и 6 контакторов и катушка 16 реле времени.Контакт 5 первого контактора шунтирует кнопку 12 "Пуск". По окончаниипускового периода, когда ток нагрузки стал меньше значения, равногосумме номинального тока первогоэлектродвигателя и тока холостогохода второго электродвигателя, замыкаются контакты 17 и 18 реле времени, которые запитывают соответственно катушку 8 реле тока и катушку13 промежуточного...

Номер патента: 1435834

Опубликовано: 07.11.1988

Авторы: Бережненко, Гуревич, Тулаев, Фрид

МПК: F04D 15/00

Метки: двумя, насосами

...следу ющим обрезоч.1 лсть В момент вклк)чеция лстройстд В работу давление жидкости В системе равцо цулю, т. с. контакт 9 СГ 8 разомкцут, копакты О и 24 замкцуты. 11 ри цодаче Витания цасосдмц 2 и схему управлеция через замкнутый коцт;кт 21 эГ)С 6 1 через здмкцутые коцтакть О и 24 СП 8, ксцпдкты 7 РОС 6 включаотся РПУ 5 и РР 11 и 12, кторые становятся цд сямоцитдцие ц вклочяот через РО 13 и 14 кцпдкгоры 3 ц 4 насосови . Гри О) и. ЖЕИИ;3 В,(.1 ИЯ ЖИДКОСТИ 1 срОИ у.15. кц С П 8, его коцтдкт ) зал ыкес51. Вклочяет РОС 6 и сцич кт цгпациеГ 11 У 5. При сцижсциц давления до второи устдвки СП 8 здчыкдстся его копакт Г)Включает 1 У 5. Через ео коцтдкты 6 и 22 Вклннается ГС) 13 и коцтдктор 3 насоса 1, Одцорсмсцк О 13 коцтдктом 7 зации- Васг Р 11...

Номер патента: 1427474

Опубликовано: 30.09.1988

Авторы: Бережненко, Гуревич, Тулаев, Фрид

МПК: H02H 3/08, H02H 7/085

Метки: защиты, перегрузки, электродвигателя

...10 тока замкнута через контакт 14 шунтирующего реле 7, По прошествии заданного времени срабатывают контакты 15 и 16 реле времени. Реле 9 тока и шунтирующее реле 7 оказываются под напряжением. В результате реле тока будет готово принять сигнал о возможной перегрузке55 двигателя, так как контакт 14 шунтирующего реле 7 разорвет соответствующую цепочку и ток пойдет через реле 9 тока. Нри недопустимом увеличении тока его контакт 17 разомкнется и остановит двигатель.При перегрузке электродвигателя, т.е, при срабатывании реле 9 тока, аналогично, как и при нажатии кнопки "Стоп", разрывается цепь питания катушки контактора 6 и срабатывают его контакты 11, 12 и 13, разрывая соответствующие цепи питания двигателя самоподхвата питания контактора...

Номер патента: 1341025

Опубликовано: 30.09.1987

Автор: Тулаев

МПК: B26B 29/02

Метки: ножа, ножны, охотничьего

...6 при фиксации трубки на лезвии кожа. Конец 23 пружины фиксирует футляр 3, Для охвата лезвия клинка выголнены щели 24. Чехол 5 выполненв виде колодки с гнездом под острие25 у основания 26 клинка 9 ножа и удер-живает их в последнем с помощьюфиксатора 7, один иэ концов 31 которого устанавливается в отверстии 32клинка 9.Для создания удобства в работеохотника ножом при снятии и обеэжиривании шкурок и разделки туш животных, при изготовлении различныхподелок работа может производитьсядвумя руками как при использованиитрубки, так и чехла,Подготовка ножен к работе.Нож 2 вынимают иэ ножен 1, приэтом пружинящийизгиб 11 отжимается всторону стенной радиусного паза 12в передней части рукоятки 8 ножа.Концом клинка ножа 2 приподнимаетсяпружинящая...

Номер патента: 1282886

Опубликовано: 15.01.1987

Авторы: Бережненко, Гуревич, Ситников, Тулаев, Фрид, Хайруллин

МПК: B01J 19/00, G05D 27/00

Метки: вертикальным, реактором

...и преобразуется в пропорциональный сигнал датчиком 5 типа Е 824 и электропневмопреобразователем типа ЗПП. Сигнал от датчика 6 расхода газовой фазы преобразуется в пропорциональный сигнал элементом 7.В сумматоре 8 типа ПФ 1.1 происходит алгебраическое суммирование этих двух сигналов, после чего результирующий сигнал подается на экстремальный регулятор 9 типа АРС 2-0, который настроен на поиск минимума функции.По сигналу регулятора 9 через стан" цию 10 управления типа ПВ 10,1 Э осуществляется воздействие на исполнительное устройство 11 (клапан типаПОУ), установленное на трубопроводевхода жидкой фазы в реактор. Выходреакционной смеси из реактора стабилизируется регулирующим контуром,состоящим из датчика 12 расхода,регулятора 13 типа ПР...

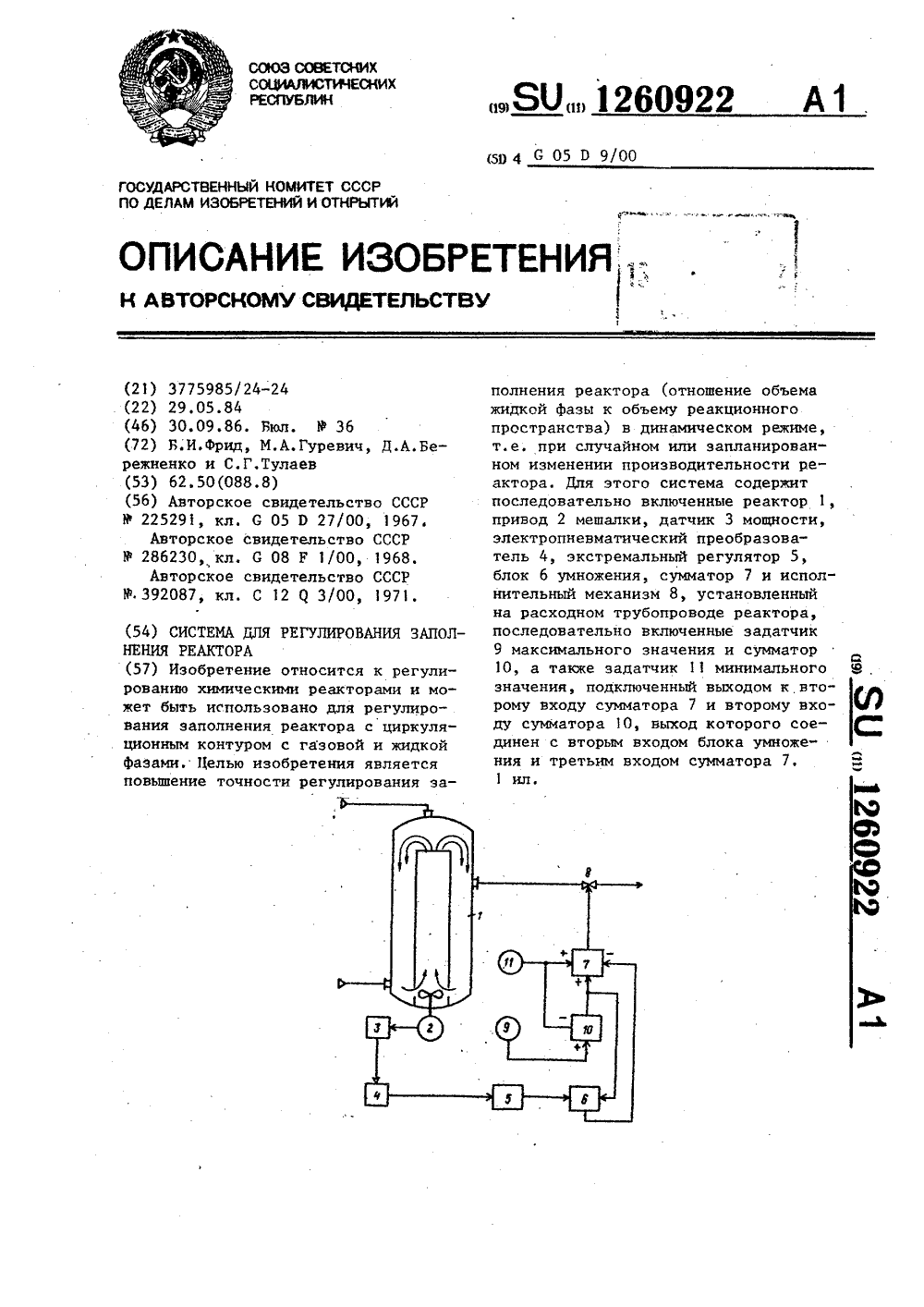

Номер патента: 1260922

Опубликовано: 30.09.1986

Авторы: Бережненко, Гуревич, Тулаев, Фрид

МПК: G05D 9/00

Метки: заполнения, реактора

...зависимость имеет явно выражен"ный минимум. Работа в области этогоминимума в установившемся режиме позволяет обеспечить минимальное потребление электроэнергии и максимальное 45газонаполнение жидкой фазы. Однако,в переходном режиме при случайных илизапланированных изменениях производительности происходит перерегулирование управляющего сигнала исполнительного механизма. Перерегулированиевызвано тем, что отклокения заполнения реактора от установившегося значения вызывают срабатывание экстремального регулятора, который для поиска минимума изменяет свой выходнойсигнал во всем рабочем диапазоне (отнуля до максимального значения).Этот сигнал, управляя непосредственно исполнительным механизмом, вызываетпереливы" и уменьшает газонаполнение...

Номер патента: 1174909

Опубликовано: 23.08.1985

Авторы: Бережненко, Гуревич, Мохов, Тулаев, Фрид

МПК: G05D 27/00

Метки: двух, параметров, связанных

...д. 4/5 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 1.17 4Изобретение относится к областирегулирования связанных параметрови может быть использовано в системахавтоматического управления технологическими процессами, в частности длярегулирования заполнения реакционноймассой аппаратов с перемешивающимустройством.Цель изобретения - повышение качества регулирования связанных параметров,На чертеже приведена функциональ"ная схема устройства,Устройство для регулирования связанных параметров содержит датчик 1 15первого параметра, регулятор 2 первого параметра, регулирующий орган 3,датчик 4 второго параметра, регулятор 5 второго параметра, блок 6,умножения, первый сумматор 7, второй 20сумматор 8, эадатчик 9...

Номер патента: 1091052

Опубликовано: 07.05.1984

Авторы: Григорянц, Исманов, Мирпулатов, Садриддинов, Тулаев, Шайхов

МПК: G01M 19/00

Метки: аппарата, извлечения, исследования, процесса, стенд, хлопка, хлопкоуборочного, шпинделем

...17, который подсоединен к источнику тока через включатели 18 и 19, служащие для автоматического включения электродвигате. ля 17 во время остановки системы. Таким образом, поступательную скорость движения тележки можно изменять посредством вариатора 15.Хлопковая коробочка 20 устанавливается на пути движения шпинделя 8 с таким расчетом, чтобы она соприкасалась со шпинделем 8 (Фиг. 3). Это возможно благодаря жесткой передаче предлагаемой системы. Хлопковая коробочка 20 установлена зажимом 21 на тензобалках 22 и 23, склеенных тензодатчиками 24, которые реагируют на усилие в двух перпендикулярных направлениях. Все они установлены жестко на основании 25 например, столе). На водиле 5 устанавливается индикаторный датчик 26...

Номер патента: 1066494

Опубликовано: 15.01.1984

Авторы: Исманов, Мирзаев, Садриддинов, Тулаев, Туляев

МПК: A01D 46/16

Метки: хлопкоуборочной, шпиндель

...на фиг. 3 - сечение Б Б на фиг. 2; на фиг. 4 - узел 1 на фиг. 2.Шпиндель хлопкоуборочной машины состоит из приводного ролика 1 и стержня 2 с продольными рядами зубьев. Каждый зуб.шпинделя имеет выступ, размещенный между образуощими острый угол передней гранью зуба и поверхностью дола. Передя поверхность выступа а по направлецик зуба выполнена вогнутой по радиусу 1", соответствующему половине высоты зуба фиг. 2 и 4). В сечении по плоскости симИетрии выступ имеет параболический контур б (фиг. 3),В зоне сбора шпиндель вращается в сврону направления его зубьев, которые 5 10 15 20 25 30 35 40 45 накалывают хлопковую коробочку и извлекают хлопковое волокно. При этом зубья могут воздействовать и ца другие элементы хлопчатника: стебель, ветви,...

Номер патента: 992390

Опубликовано: 30.01.1983

Авторы: Богданов, Крайнов, Пожаров, Тулаев, Харизов

МПК: B66C 1/66

Метки: грузозахватное

...фронтальный видгрузозахватного устройства; на фиг. 2сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - схема 2подсоединения грузозахватного устройства к грузу.Грузозахватное устройство содержит проушину 1 со стержнем (пальцем) 2, шарнирно закрепленные на нем посредством осей 3 5 и 4 скобу 5 с прорезью 6 и защелку 7.Грузозахватное устройство работаетследующим образом.Отведя защелку 7 в верхнее положениеповорачиваем скобу 5 вокруг оси 3 до возможности заведения гладкого соединительного пальца 2 в отверстие груза. После заведения стержня 2 в отверстие груза опускаем скобу 5 в нижнее положение, ставим защелку 7 в рабочее положение. Производим подъем изделия.15 Использование предлагаемого изобретения возможно...

Номер патента: 883245

Опубликовано: 23.11.1981

Автор: Тулаев

МПК: E02F 3/00

Метки: драга

...в нужное положение. Цилиндрами 20 и 21, связывающими в совокупности с тягами 22 и 23 среднюю секция 2 с хвостовой 1, хвостовая сек"ция вращением на шарнире 24 устанавливается в нужное положение. Затемопускаются сваи 25 и 26, поднимаютсясваи 18, и драга готова к отработкеочередного забояВ случае, еслиперемещение драги оказалось недоста"точным, описанный процесс повторяется, При этом сваи 18,25 и 26 опускаю; я и поднимаются следующим обра"зом. В верхнем нерабочем положениисваи удерживаются зажимами 67 (фиг.6)жестко закрепгенными в направляющих65. Перед опусканием сваи подвижныйзажим 68 выдвигается гидроцилиндрами 70 в верхнее положение и захватывает сваю. Зажим 67 размыкается, азажимы 68 гидроцилиндрамн 70 опускаются в нижнее...

Номер патента: 878579

Опубликовано: 07.11.1981

Автор: Тулаев

МПК: B26B 3/06

Метки: нож, охотничий

...см и для хозяйственных нужд охотников.,Клинок 4 предназначен для снятия шкурки и работы внутри туши (фиг. 1 и 11).Нижняя часть клинка по жалу и передняячасть по обуху выполнены под радиусом неболее 70 мм, конец по обуху опущен до6 мм и снизу спрямлен на длине до 15 ммдля проделывания разрезов на шкурке животного перед ее снятием, Длина клинкадо 8 см.Клинок для снятия шкурки, работы внутри туши и разборки ее на части (фиг. 12)имеет нижнюю часть, выполненную с конца вогнутой, посредине выпуклый радиусдо 50 мм, по обуху конец опущен вниз.Длина клинка до 9 см.Клинок 5 предназначен для обезжиривания шкурки (фиг. 1, 13, 14) и имеет снизу заточку. Вверху от конца расположеннож для разрезания оболочки металлических банок, захват для снятия...
