Сигнализатор давления

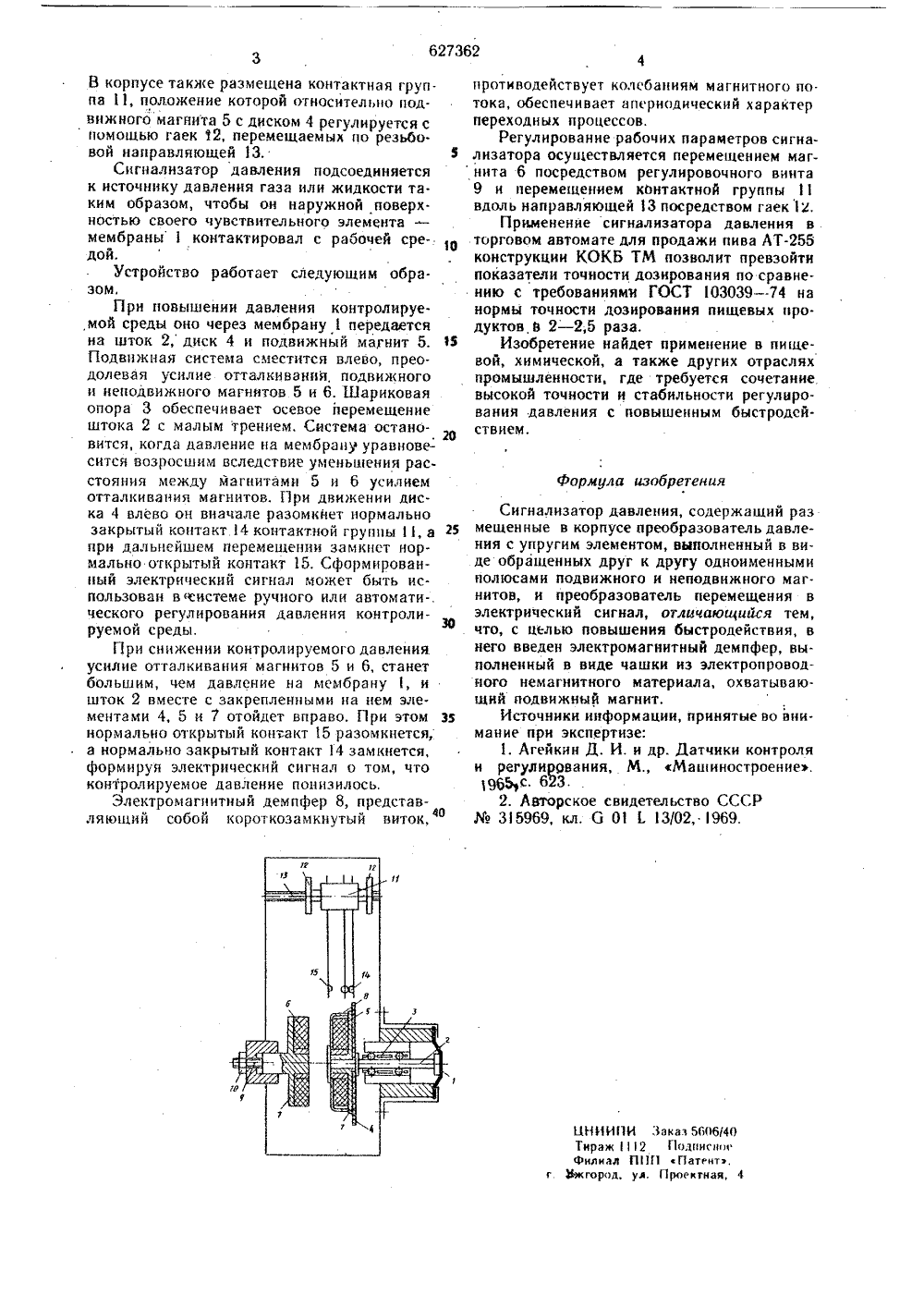

ЗАТЕЕ:.. ЕСЩ.1 с:кблно .:ка МЬ;,О П И С А Н И Е (и 627362ИЗОБРЕТЕНИЯ Сомз Соевтскнх Соцналнстнчвскни Рвспублнк(23) Приоритет тасударстееииый емитет Совета Мииистроа СССР ао делам изобретеиий43) Опубликован о) Д,ата опубли 5,10,78,о ванин опи летеиь %3772) Авторы изобретен Киевское опытно-коиструкторс) Заявитель оргов шинострое ния 4) СИГНАЛИЗА АВЛЕНИЯ Изобретение относится к торговому оборудованию, в частности к сигнализаторам давления для дозирующих автоматов.Известно реле давления, содержащее кор. пус, диафрагму, воспринимающую давление, упругий элемент в виде пружины и управляемыее электрические контакты.Недостатками реле является низкая чувствительность и большие габариты.Наиболее близким к изобретению по технической сущности и достигаемому результату является сигнализатор давления, содержащий корпус, преобразователь давления, выполненный в виде обращенных друг к другу одноименными полюсами подвижного и неподвижного магнитов, и преобразователь перемещения в электрический сигнал 2).Недостатком известного устройства является низкое быстродействие из-за переходного процесса в подвижной системе, носящего колебател ьны й хара ктер.Целью изобретения является повыцение быстродействия устройства.ЦеЛь достигается тем, что в известное устройство введен электромагнитный демпфер, выполненный в виде чашки электропровод. ного немагнитного материала, охватываю. щей подвижный магнит.Такая форма выполнения демпфера не требует увеличения размеров устройства н позволяет использовать демпфер в качестве элемента крепления подвижного магнита.Схема устройства представлена на чер. теже.Сигнализатор давления размещен в корпусе и имеет мембрану 1, соединенную со штоком 2 из немагнитного материала, установленным в шариковой опоре 3. На штоке 2 неподвижно закреплен неметаллнческий диск 4. В корпусе сигнализатора соосно размещены подвижный 5 и неподвижный 6 кольцевые постоянные магниты, намагниченные в осевом. направлении. Магниты 5 и 6 установлены на стальных обоймах 7 и обращены друг к другу одноименными полюсами. Подвижный магнит 5 закреплен коакснально на штоке 2 и снабжен электромагнитным демпфером 8, причем обойма 7 одновременно служит крепежной деталью н магнитопроводом. Неподвижный магнит 6 укреплен в корпусе. Расстояние между магнитами 5 н 6 рс гулнруется винтом 9 и фиксируется контргайкойО,62362 формула изобретения В корпусе также размещена контактная группа 11, положение которой относительно подвижного магнита 5 с диском 4 регулируется спомощью гаек 12, перемещаемых по резьбо.вой направляющей 13,Сигналнзатор давления подсоединяетсяк источнику давления газа или жидкости та.ким образом, чтобц он наружной поверх.постыл своего чувствительного элемента -мембраны 1 контактировал с рабочей средой.Устройство работает следующим образом,Прн повышении давления контролируе.мой среды оно через мембрану 1 передаетсяна шток 2, диск 4 и подвижный магнит 5. 3Подвижная система сместится влево, преодолевая усилие отталкивания, подвижногои неподвижного магнитов 5 и б. Шариковаяопора 3 обеспечивает осевое перемещениештока 2 с малым трением, Система остановится, когда давление на мембра 1 у уравновесится возросшим вследствие уменьшения расстояния между магнитам 11 5 и б усилиемотталкивания магнитов, При движении дис.ка 4 влево он вначале разомкнет нормальнозакрытый контакт.14 контактной группы 1 1, апри дальнейшем перемещении замкнет нормально открытый контакт 15. Сформированный электрический сигнал может быть использован в системе ручного или автомати-.ческого регулирования давления контролируемой среды,При снижении контролируемого давленияусилие отталкивания магнитов 5 и 6, станетбольшим, чем давление на мембрану 1, ишток 2 вместе с закрепленными на нем элементами 4, 5 и 7 отойдет вправо. При этом ззнормально открытый контакт 15 разомкнется,а нормально закрытый контакт 14 замкнется,формируя электрический сигнал о том, чтоконтролируемое давление понизилось,Электромагнитный демпфер 8, представляющий собой короткозамкнутый виток,нротиводействует колебаниям магнитного по. тока, обеспечивает апериоднческий характер переходных процессов.Регулирование рабочих параметров сигнализатора осуществляется перемещением магнита б посредством регулировочного винта 9 и перемещением контактной группы 11 вдоль направляющей3 посредством гаек 1 г.Применение сигнализатора давления в торговом автомате для продажи пива АТконструкции КОКБ ТМ позволит превзойти показатели точности дозирования по сравнению с требованиями ГОСТ 103039 - 74 на нормы точности дозирования пищевых продуктов,в 2 - 2,5 раза.Изобретение найдет применение в пищевой, химической, а также других отраслях промышленности, где требуется сочетание высокой точности и стабильности регулирования давления с повышенным быстродействием. Сигнализатор давления, содержащий раз мещенные в корпусе преобразователь давления с упругим элементом, выполненный в виде обращенных друг к другу одноименными полюсами подвижного и неподвижного магнитов, и преобразователь перемещения в электрический сигнал, отличающийся тем, что, с целью повышения быстродействия, в него введен электромагнитный демпфер, выполненный в виде чашки из электропровод- ного немагнитного материала, охватывающий подвижный магнит.Источники информации, принятые во внимание при экспертизе:1, Агейкин Д. И. и др. Датчики контроля и регулирования, М., Машиностроение, 96 Ьс, 623.2. Авторское свидетельство СССР31 5969, кл. 6 01 Е 13/02, 1969. ОНИИПИ Закаа 560 б/40Тираж 1 12 Годписиигфилиал П 11 П Патент,г ужгород, уд. Гроектнаи, 4
