G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 1318806

Опубликовано: 23.06.1987

Авторы: Тулин, Харчев

МПК: G01K 7/20, G01R 17/20

Метки: потенциометр, термозависимый

...13. Кроме того, две диодныкцепочки позволяют точно аппроксимировать желаемую температурную зависимость выходного сигнала в двух температурных точках (без учета То),например в Т и Т , что повышает точность аппроксимации или воспроизведения температурных зависимостей.Температура Т открывания дополнительной диодной цепочки 13 или температура дополнительной точки аппроксимации определяются напряжением вдиагонали моста Б , (фиг.2 б) и количеством 2 п диодов в диодной цепочке. 3 1318Дальнейшее уменьшение температуры до температуры Т приводит к увелигчению напряжения Б в диагонали моста до значения, равного Б й 4 Б =2 п Бк(где п,=2), при этом дсполнительйая диодная цепочка открывается и начинает пропускать ток в прямом...

Номер патента: 1318807

Опубликовано: 23.06.1987

Авторы: Кукушкина, Рандошкин, Тимошечкин

МПК: G01K 7/38

Метки: температуры

...домены с обратной намагниченностью проявляются через 1 О 0,02-0,05 мкм, что определяет минимальную длительность импульса магнитного поля, Для обеспечения точностирегистрации положения изотерм не хуже+ 1 мкм длительность импульса поля 15 не должна превьппать 0,5-1 мкс. Дляобеспечения максимальной магнитоопти- .ческой эффективности при регистрациидоменов с обратной намагниченностьютермочувствительный пленочный элемент 20 следует выполнить из В 1-содержащейэпитаксиальный пленки феррит-гранатасостава: (У,1,ц,В 1)(Ре,Са) 0,.Использование в качестве термочувствительного элемента низкокоэрцитив" 25 ной висмутсодержащей пленки ферритграната позволяет повысить отНошениесигнал - шум, при регистрации перемагниченных областей вследствие высокой...

Номер патента: 1318808

Опубликовано: 23.06.1987

Авторы: Геращенко, Грищенко, Гурьянов, Декуша, Золотаренко, Черняк

МПК: G01K 13/02

Метки: газа, жидкости, температуры

...с температурой термопреобразователя 2. Усиленные в 45 усилителях 12 и 13 выходные сигналы термопреобразователей поступают в блок 14 сравнения, где осуществляется сравнение их между собой, В случае превышения значения температуры тер мопреобразователя 2 над значением температуры термопреобразователя 1 (или наоборот) блок 14 сравнения выдает командный сигнал на управляемый блок 15 питания, по которому к электродам термоэлектрического насоса 6 подается ток соответствующей полярности, Тепловой насос 6 отводит теплоту от стержня 4 к несущему стержню 088, Температуры поверхностей термопреобразователей 1 и 2 выравниваются, блок 14 сравнения отключает управляемый блок питания 15 от теплового насоса 6 и второго выхода подает сигнал на...

Номер патента: 1318809

Опубликовано: 23.06.1987

Авторы: Пелезнев, Уткин

МПК: G01K 15/00

Метки: калибрования, стеклянных, термометров

...кондуктора процессора 17 согласно программе, 44, на одном конце которого, примыка- заложенной в блоке 19 постоянной пающем к транспортеру 1 перемещения мяти, и результаты вычислений, созаготовки, смонтировано призматичес держащие сведения о номере шкалы, кое центрирующее гнездо 45 для отк- требуемой для заготовки, и величине рытого конца заготовки 2, удерживае- подрубки, необходимой для обеспечемой в последнем подпружиненным упо- ния требуемого положения шкалы в заром 46, а на другом - толкатель 47 . готовке термометра, перемещаются в шкалы (фиг.6). 25 блоке 18 оперативной памяти. ДалееУстройство работает следующим об- по транспортеру 1 заготовка движется разом. к механизму 12 подбора шкалы. При. Заготовка 2 термометра из бункера 3...

Номер патента: 1320669

Опубликовано: 30.06.1987

Авторы: Алиев, Бродский, Тер-Исраелов

МПК: G01K 3/08, G01K 7/16

Метки: разности, температур

...Статические характеристики преобразования термопреобразователей сопротивления, т.е, зависимость их сопротивлений К, и Кг от температури, имеют вид: К(1+ с(г.) = К,+гс,;ГУ) Ког ( 1+Ыггг) = Ког+гггь и К ог - сопротивления первого и второго термопреобразователей при 0и Ыг - температурные коэффициенты сопротивления первого и второго термопреобразователей сопротивления. 2Дифференциальный источник 3 токаобеспечивает протекание через термопреобразователи токов 1 и 1 ,Сумматоков 1 и 1 , протекающих через тер 2мопреобразователи, должна поддерживаться неизменной (1+1 г = 1 == сопя), а величины токов 1, и 1выбирают из условия равенства падения напряжений на термопреобразова- )О телях 1 и 2 при температуре р, соответствующей середине...

Номер патента: 1323868

Опубликовано: 15.07.1987

Автор: Ионов

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...переходная тепловая характеристика термопреобразователя.После снятия переходных характеристик определяется момент времени Л 1, при котором(.(Л 1) = 1 (Л 1 ф) (5)Из условия однозначности отсчета температур термопреобразователем следует монотонность его температурной характеристики Г(Т). Поскольку для монотонных функций значение функции и значение аргумента связаны однозначно, то из равенства функций в момент времени Лф следует равенство значений их аргументов в тотже момент времени; Т (Л 1 ф) = Т 2(Л 1 ф).Подставляя в (6) выражения (1), (3), получимФ(Т - Тн) (1 - ехр( - Л(/т + Тн = (Тк -- -Тн) ехр( - Л 1"/т) + Тн,Определение показателя тепловой инерции по предлагаемому способу производится следующим образом.Термопреобразователь,...

Номер патента: 1323869

Опубликовано: 15.07.1987

Авторы: Геращенко, Степкин

МПК: G01K 17/00

Метки: калориметр

...при высоких температурах, достигается введением в зазоры электроизоляционного теплопроводящего наполнителя (окиси алюминия), при этом точность измерений с помощью предлагаемого устройства повышается за счет линеаризации вольт-ваттной характеристики в 4,9 раза. Формула изобретения фиг,2В 11 ИИПИ Заказ 2954/44 Тираж 776 ПодписноеПроизнодственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к тепловым изме.рениям и может быть использовано в различных областях техники, например, для определения теплоемкости веществ, для исследования процессов поглощения и выде ления теплоты в физике, термохимии, биологии и др.Целью изобретения является повышение точности измерений путем уменьшения теплообмена между...

Номер патента: 1323870

Опубликовано: 15.07.1987

Авторы: Калинников, Мельников, Смирнов, Соркин, Черномордик

МПК: G01K 17/00

Метки: калориметр

...заданных условий эксперимента в измерительной ячейке . Г 1 о достижении их открывается кран 17, который соединяет шлкзовую камеру 8 с рабочим обьемом измерительной ячейки, и вращением рукоятки 12, разматывая нить 13, контейнер 14 опускают до уровня термостатпрукщего кольца 6, где в течение О мин роисходит термостатирование контейнера 4. Температура кольца 6 оддерживается равной температуре тепловых экранов 5 или ячейки 1. Далее производится выгрузка твердого вещества в ячейку, предварительно заполненную растворителем.Условно выгрузку вещества из контейнера 4 в измерительную ячейкуможно разделить на три этапа.На первом этапе (фиг. 2) съемная крышка 15 удерживает на весу в капилляре 18 весь контейнер 4. В данных условиях твердое...

Номер патента: 1326906

Опубликовано: 30.07.1987

Авторы: Антонов, Безрукавников, Терехов, Яковлев

МПК: G01K 7/00

Метки: температуры

...состояния устройства. Пусть, 1 ап ример, сигнал, снимаемый с ПредзрительОго ус. лителя 2, больше, чем сигнал, кс)горй сц - мается с Выхода электронной модели 4 )ср моцреобрезовете.)я. 10.Де) Вьхо,с бОка 3 сравнения будет по;ожитсльцьй сиг:.1. Этот сигнал действует чесз усилитель 5 коррск 1), Два усилителя 9 и 11 и лва ицтсгратора 1 О и 13 таким образом, чго ца Вхолс электроццой модели 4 термопрео)ра)зова.гсл 5 появляеся сигнал, процорциоцальцый оциб ке уст 1)ойства и царас ге 10)цей вс Врсмсцц, В общем случас это 1 сигце 11 при постоянной ошибк, снимаемой вь.хода блока 3 срацнеци 5) ОПРСЫВаетс 51 ка;1 ратичной фуцкцпеЙ вида а+(а)1+а)1-, г(1 е коэф:рициснты а, ОЛ- страиван)тся через уилители 5, 9 ., 11. .,ив на;1 ца е)ход....

Номер патента: 1326907

Опубликовано: 30.07.1987

Автор: Дьяков

МПК: G01K 7/08

Метки: дьякова, металлообработки, процессе, резания, температуры

...(до началамеханической обработки) наноситсятонкий спой 2 диэлектрического материала, поверх которого затем наносится слой 3 термоэлектрического материала, отличного от материала детали 1 по термоэлектрическим свойст-" ЗОвам. В качестве термоэлектрическогОматериала может быть использована,например, хромелевая фольга толщиной 0,05-0,08 мм, котсрая наклеивается на поверхность Обрабатываемойдетали 1 с помощью клея марки БСТ,который при равномерном его начесении после высыхания надежно механически соединяет фольгу с поверхностьюдетали 1 и одновременно образует необходимый тонкий слой 2 диэлектрикаИЗОЛИРУЮЩЕГО ФОЛЬГУ От ДЕтат 1 И 1 2,цетали 1, слой 2 диэлектрика и слой3 электропроводного термоэлектрического материаца., При этом эа счет...

Номер патента: 1326908

Опубликовано: 30.07.1987

Авторы: Анисенок, Дудкин

МПК: G01K 7/21

Метки: температуры

...оптрона 11 включен между вторым выводом регулировочного резистора 10 и второй вершиной диагонали питания мостовой измерительной схемы (через переключатель 2 и регулировочный резистор 8), Приемник 13 излучения резисторного оптрона 11 включен параллельно диагонали питания мостовой измерительной схемы, а стабилитрон 14 включен между вторым выводом регулировочного резистора О и вторым полюсом источника 1 питания.Устройство работает следующим образом.После включения переключателя 2 и выключателя 9 в режиме "Контроль" (цепи контроля не показаны) с помощью регулировочного резистора 10 стрелку измерительного прибора 7 устанавливают на конечную отметку шкалы. Тем самым выбирается рабочая точка на характеристике стабилитрона 14 в зависимости от...

Номер патента: 1326909

Опубликовано: 30.07.1987

Автор: Хайретдинов

МПК: G01K 7/38

Метки: датчик, температуры

...магнитных материалов с прямоугольной петлей гистереэиса невызывает изменения остаточного магнитного потока 6 ф, Записанная информация о температуре в виде остаточного магнитного потока в сердечникехранится практически неограниченное 26909 2время. Считывание информации потокав запоминающем дросселе производится посредством подачи на обмотку счи"тывания сердечника прямоугольного им"пульса фиксированной амплитуды О.При этом выходным параметром служитвремя намагничивания сердечника донасыщения, т.е. время намагничиваниясердечника до некоторого потока - 10 ффЮ оВремя считывания равно где 1 ч " число витков обмотки дросселя;Ф, - остаточный магнитный потокнасыщения;д Ф - величина, обусловленная об" 20ратными процессами...

Номер патента: 1326910

Опубликовано: 30.07.1987

Авторы: Корепанова, Макаров, Хитров

МПК: G01K 11/14, G01K 13/00

Метки: состав, термоиндикаторный

...о том, что температура объема выравнялась. Через некоторое время объем постепенно начинает синеть и в конце концов возвращается в исходное состояние,В виде геля.В стеклянный стакан заливают горягчий состав, включающий 0,5 г СоС 1(0,5%)20 г 1.1 С 1 (20%), 2 г агаро-зы для гельэлектрофореза (2%) .и77,5 г воды (77,5%), охлаждают докомнатной температуры и получаютпрозрачный гель темно-розового цвета.Стакан ставят в камеру СВЧ печи типа"Электроника.-502", устанавливают ре-.жим нагрева "1,0" и экспозицию 1 мин,Запускают нагрев и после выключенияпечи наблюдают изменения цвета состава. Можно видеть, что почти весьего объем за исключением верхнего инижнего слоев, равномерно окрашен втемно-розовьй цвет с фиолетовым оттенком,...

Номер патента: 1326911

Опубликовано: 30.07.1987

Авторы: Костюшко, Парфенов, Решетникова, Ситнов, Ястремский

МПК: G01K 13/08

Метки: полимерных, процесса, термообработки

...1, термопару 2, прямоугольное основание 3, арматуру 4 и унифицированный узел 5присоединения.Устройство работавт следующим образом,Термопару 2 закрепляют на прямоугольном основании 3, закрывают поворотной насадкой 1 из фторопласта,которую также крепят к основанию 3,соединяют с арматурой 4 и черезнее - с унифицированным узлом 5 присоединения. Насадка 1 имеет вогнутуюконтактную поверхность, радиус кривизны которой равен радиусу кривизнытраектории движения поверхностей,температура которых контролируетсяи снабжена продольным пазом. Измерение температуры поверхности вытяжных роликов выполняют методом контактного измерения температуры,предусматривающим непосредственныйтепловой контакт с измеряемой поверхностью,6911 2 Формула изобретения 1....

Номер патента: 1328688

Опубликовано: 07.08.1987

Авторы: Дао, Ковальчук, Пытель

МПК: G01K 7/00

Метки: высоких, измеритель, стационарных, температур

...устройства 16.Измеритель работает следующим об- цразом.Термопреобразователь 1 переносятиз среды с начальной температурой Тв среду, температуру Т которой измеряют, Выходной сигнал его изменяется по экспоненциальному законугде Б и 11 - значения выходногосигнала термопреобразователя, соответствующие начальной и установившейся температурам среды,показатель тепловой инерциитермопреобраэователя.В делителе 3 формируют три опорных уровня напряжения И ,и Б,которые подаются на одни входы компараторов 4-6, на другие входы которых поступает усиленное выходноенапряжение термопреобраэователя,Решая систему уравнений, отображающую моменты равенства выходногосигнала термопреобраэователя заданным опорным уровням,1 к (як Цн)е- 1, 2, 3 получают решение...

Номер патента: 1328689

Опубликовано: 07.08.1987

Авторы: Диркс, Шааб

МПК: G01K 7/02

Метки: значения, мгновенного, помехи, синусоидальной, термопары, фоне, эдс

...+ ьс) +.Р =1 Е + Ч +Ьг- (4)СЬС+Р = Я(С + 2 ЬС) +Р = 30 е" з + ЧНаодят разности между значениями отсчетов вХодного сигналаПредлагаемый способ основан натом, что входной сигнал описываетсяследующей зависимостью;Б = Кс + Ь + Аязп(ас +у )(1)где К - скорость изменения сигналаЭДС термопары;Ь - значение сигнала ЭДС в моментвремени, принятый за началоотсчета с = О;А и 1 - соответственно амплитуда,частота и фаза сигнала по+ 2 А я 1 п(- в ) х ЭЬС 2мехи,По измеренным ного сигнала П времени с с и тельным отсчетам трем отсчетам входБ и Б в моменты г. и двум дополниПа и П В моменты составляют пять а - а времени с и с а = Б - Б = КЬс + 2 А я 1 п( ) хОЬСг2ЗЯЬС35 х соя(цс + с - )2(15) Знаменатель дроби в (14) равен нулю, только когда синусоидальная...

Номер патента: 1328690

Опубликовано: 07.08.1987

Авторы: Кирианаки, Леськив, Подобаный, Цепак, Щупляк

МПК: G01K 7/38

Метки: температуры

...Е,ц и всегда выполняетсяусловие (2),10 3 13Напряжение на конденсаторе 13 памяти на время действия импульсов положительной полярности с выхода первого счетчика 8 через первый элемент И 5 на управляющий вход первого ключа 11 линейно возрастает, а на время действия импульсов отрицательной полярности запоминается (фиг,2 г), Выходные импульсы первого счетчика 8 подсчитываются вторым счетчиком 9, коэффициентом пересчета которого задается количеСтво ступенек запоминания напряжения на конденсаторе 13 памяти, при этом длительность линейного участка и длительность развертки диапазона управляемого генератора определяются следующими выражени- ями 1 1(4)2 Г 6 Ггде г - длительность линейного участка напряжения на конденсаторе 13 памяти,си п (5)где с...

Номер патента: 1328691

Опубликовано: 07.08.1987

Авторы: Грабовщинер, Михайлов, Попова

МПК: G01K 13/08

Метки: вращающегося, объекта, температуры

...5 последовательно во времени, и таким образом происходит последовательный опрос рабочих термопар, причем длительность периода опроса термопар задается периодичностью импульсов мультивибратора 4, которая зависит от параметров времязадающей КС-цепочки последнего. Элементы времязадающей КС-цепочки мультивибратора выбираются с одинаковыми по знаку температурными коэффициен.тами (ТКЕ и ТКК).Усилитель-модулятор 5 питается прямоугольными импульсами от формирователя 6 импульсов, в результате чего на его выходе появляются также прямоугольные импульсы, амплитуда которых пропорциональна термо-ЭДС опрашиваемой термопары. Эти импульсы подводятся к вращающейся обмотке сигнального трансфо 1)матора 13 и передаются в блок 10 индикации температуры...

Номер патента: 1328692

Опубликовано: 07.08.1987

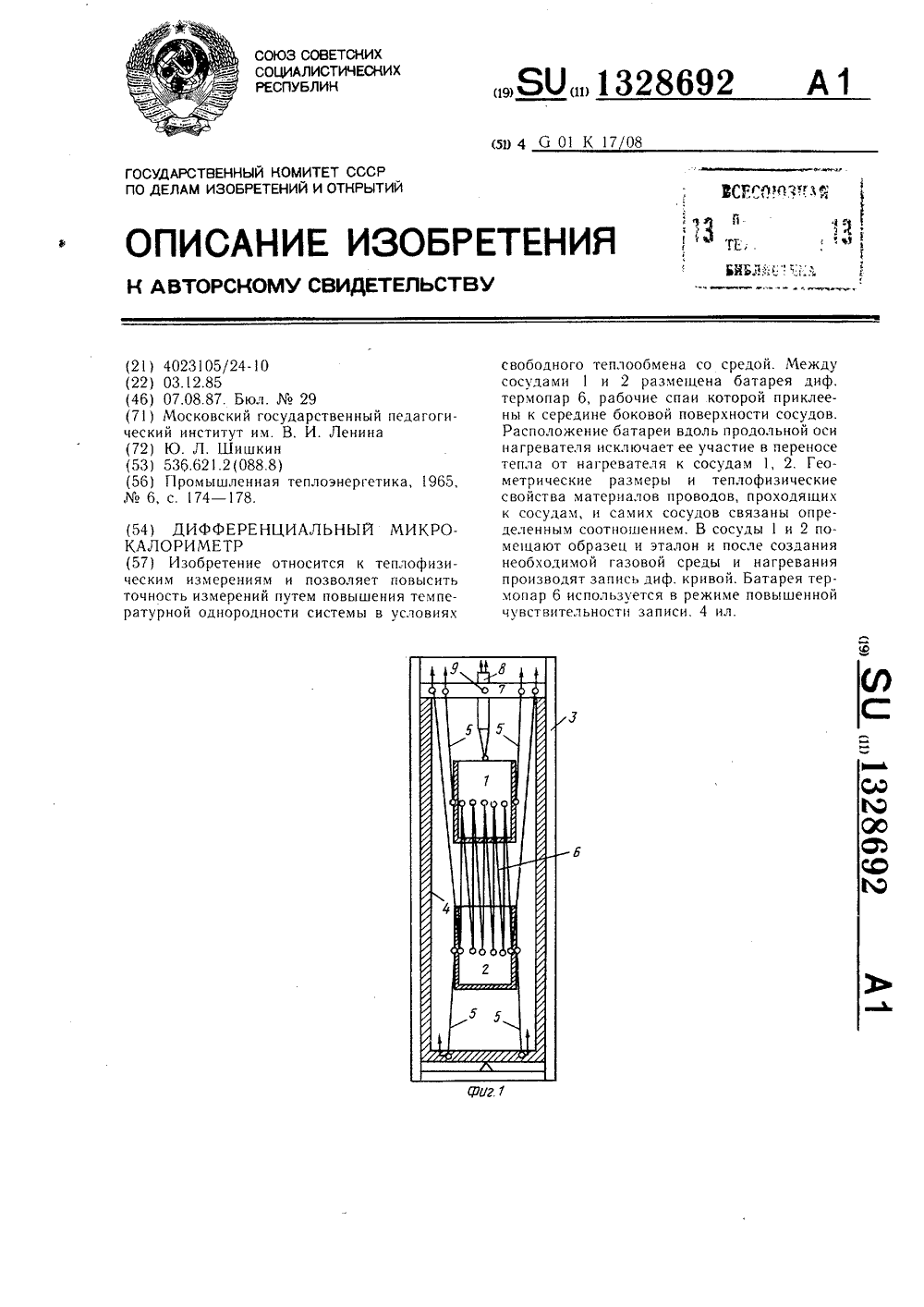

Автор: Шишкин

МПК: G01K 17/08

Метки: дифференциальный, микрокалориметр

...варьируя высоту сосуда /о, материал (Х,) и толщину стенки (о); диаметр сосудов д=3,3 мм. На фиг. 2 и 3 представлены зависимости приведенной площади пиков А от расстояния 1 термопары 50 от нижнего края сосуда, высота сосуда вкаждой серии опытов указана около соответствующих кривых (в миллиметрах). Кривые параболического вида на фиг. 2 и 3 представляют зависимости критерия К/Кз от высоты сосуда /о. Данные фиг. 2 относятся к 55 алюминиевым сосудам, 6=0,04 мм, а фиг. 3 к медным, 6=0, мм. Как видно из графиков, в случае медных тиглей с высокой теплопроводностью стенок температурное+1)(т)М 50 55 распределение по высоте сосуда значительно более однородно, чем для алюминиевых; для последних оно становится однородным (или линейным) только от...

Номер патента: 1330585

Опубликовано: 15.08.1987

Авторы: Алексеев, Бутров

МПК: G01K 3/02, G01K 7/00, G01R 27/22 ...

Метки: величин, значений, измеритель, разности, физических

...режиме может начаться сразу по завершении предыдущего цикла (фиг. 3, а,з, момент С или момент Г., соответствующий максимальной длительности цикла, который рассчитывается с некоторым запасом по максимальному и минимальному значениям контролируемых физических величин)Длительность цикла в этом динамическом режиме определяется коэффициентами К, и К, а также величинами измеряемых параметров, преобразованных в частоту импульсов. Динамический цикл измерений возможен при условии, если элемент И 13 отсутствует или если второй вход элемента И 13 закорочен со своим первым входом и подключен к переключателю 14. Тогда первый импульс, поступающий через элемент И 13 с преобразователя 1 или с ГОЧ 15 на тактирующий вход триггера 11,...

Номер патента: 1331437

Опубликовано: 15.08.1987

Авторы: Берт-Ове, Бо, Джон, Карл

МПК: G01K 7/16

Метки: температуры

...элемент 1, который включает два термистора 2 и 3, соединенные последовательно электропроводящим элементом 4, выполненным, например, иэ медной фольги, Термистор 2 снабжен выводами 5 и 6, а термистор 3 - выводами 7 и 8. Выводы 5 и 7 соединены электрически соответственно с электрическими проводниками 9 и 10Электрические проводники 9 и 10 расположены между слоями 11 и 12 иэ электроизоляциоьного материала и изолированы друг от друга, В электроизоляционном слое 11 выполнено отверстие 13, а в электроизоляционном слое 12 - отверстие 14, причем отверстие 13 выполнено напротив электрического проводника 10, а отнс рстие 14 - напротив проводника 9.Отверстия 13 и 14 служат для подключения считывающего устройства. Кроме того, в...

Номер патента: 1253263

Опубликовано: 23.08.1987

Авторы: Грановский, Тукаев, Хабенский, Шмелев

МПК: G01K 17/00

Метки: кипении, коэффициента, пленочном, теплоотдачи

...газа жестко соединенакоромыслом 5 с поплавком 6, Испытуемый трубчатый образец помещен в бак7, в нижней части которого имеетсяпатрубок 8 подвода жидкости. Участоккривой 1-11 соответствует пузырьковому режиму кипения на поверхности образца, 11-111 - переходному режиму,111-1 Ч - режиму пленочного кипения.Температура Тм и тепловая нагрузка цн определяют границу существования режима пленочного кипения.Точка У с температурой Т и тепловойнагрузкой осоответствует исходномусостоянию разогретого в воздухе и охлаждаемого изнутри газом образца.Точка У 1 соответствует режиму пленоч-.ного кипения на поверхности образцав жидкости,Для конкретных условий (кипениев большом объеме воды при атмосфер- .оном давлении с недогревом 20 С...

Номер патента: 1332157

Опубликовано: 23.08.1987

Авторы: Смиренский, Софронов

МПК: G01K 3/12

Метки: изменения, скорости, температуры

...устройство, разрез.10Устройство содержит баллон 1, заполненный термочувствительным (например, гранулы полиэтилена ) наполнителем 2, соединительную трубку 3, пористую перегородку 4 с нанесенными на ее торцы электродами 5, расширительный упругий элемент 6, например сильфон.Баллон 1 и упругий расширительный элемент 6, соединенные между собой 20 трубкой 3, заполнены однокомпонентной полярной жидкостью 7. Пористая перегородка 4 может быть установлена как внутри соединительной трубки 13, так и на входе упругого расшири тельного элемента 6. Для предотвращения попадания термочувствительного наполнителя 2 в трубку 3 баллон име ет, сетку 8,1 .Устройство для измерения ско- .рости изменения температуры, содержащее корпус и размещенный в...

Номер патента: 1332158

Опубликовано: 23.08.1987

Авторы: Логвиненко, Мотузко, Плохов

МПК: G01K 3/14, G01K 7/16

Метки: температуры

...нелинейной обратной связи мощность. подвОдимая к термистору, под- . держивается постоянной и эа счет использования временной экспоненциальной функции выходной сигнал устройства пропорционален температуре термистора.Способ осуществляется следующимобразом,Первой измерение температуры термопреобраэователяпроизводится вустановившемся тепловом режиме после подачи на него от регулятора 2мощности Р . Значение температуры8 соответствующее указанной мощности и полученное вторичным измеритель.ным преобразователем 3, регистрируется прибором 4. По окончании первого измерения в момент временипо сигналу таймера 5 подводимая ктермопреобраэователю 1 мощностьувеличивается до значения Р . Послечего в момент времени й по сигналутаймера 5 проводят второе...

Номер патента: 1332159

Опубликовано: 23.08.1987

Авторы: Гащенко, Красильников, Курбан, Никитин, Ткачук

МПК: G01K 5/34

Метки: датчик, температуры

...находящуюся внесекции 6 (фиг.1), что Вызывает егоперемещение из корпуса 1 датчика через крьппку 2 и промежуточный сальник13 е При этом тЯГОВыи штОк 5 Входит 45внутрь секции 6, которая остаетсянеподвижной. При полном заходе тягового штока 5 в телескопическую секцию 6 (фиг.2) упорный выступ. 14 упирается в кольцевой выступ 15 секции6 и при дальнейшем повьппении темпера.туры тяговый шток 5 передвигаетсясовместно с секцией 6 при неподвиж"ных секциях 7 и 8 до тех пор, покараструб 16 секции 6 не упрется в ккольцевой выступ 17 секции 7 (фиг.3).Далее тяговый шток 5, секции 6 и 7совершают совместное движение при неподвижной секции 8 до тех пор, пока 59 граструб 18 секции 7 не упрется в к кольцевой выступ 19 секции 8 (фиг.4).При дальнейшем...

Номер патента: 1332160

Опубликовано: 23.08.1987

Авторы: Клепов, Кручинин, Розенбаум, Щетинина

МПК: G01K 7/00

Метки: температуры

...напряжение ЦАП 15, равное ,И 1, что влечет за собой. уменьшение выходного напряжения сумматора 6 на эту же величину. В этом случае выражения (1) и (2) принимают вид 45 50 преобразователя 3.1 и выхода а, демультиплексора 8 к входу блока 9 циФ- ровых Фильтров, Одновременно сигналом с его второго информационного вы 5 хода производится включение блока 9 цифровых Фильтров с настройкой на первое установочное значение частоты Е , соответствующее калибровочно Немму значению сигнала первого преобразователя 3,1 (например, соответствующее величине сопротивления К в случае использования термопреобраэователей сопротивления), и через Формирователь 13 сброса - установка двоично го счетчика 14 в состояние с нулевым кодом. При выходном нулевом коде...

Номер патента: 1332161

Опубликовано: 23.08.1987

Авторы: Аргунов, Гаркушенко, Жаботинский, Любченко, Халтурин, Цопик

МПК: G01K 7/02

Метки: металлических, поверхностей, температуры

...поверхностей устройство берется эа рукоятку и прижимается к измеряемой поверхности до срабатывания показывающего прибора. Плотное прилегание петлевых термоэлектродов к измеряемой поверхности осуществляется в момент сжатия пружины 5 и утопления подвижной головки 2, Температура фиксйруется,в момент максимального отклонения стрелки показывающего прибора. При замере температуры неплоских поверхностей, например труб, фор 32161 2ма рабочей плоскости головки 2 иразмеры многожильных петель термОэлектродов 4 могут меняться в зависимости от конфигурации измеряемой 5поверхности. (,оотношения длины петлити диаметра многожильной петли получены экспериментальным путем, При выборе этого соотношения не менее четырех надежность измерения...

Номер патента: 1332162

Опубликовано: 23.08.1987

Авторы: Клокун, Михайленко, Савчук

МПК: G01K 7/02

Метки: температуры

...ключей 28 и 27модулятора 5, а со вторичной обмотки трансформатора 39 - на управляющий вход ключа 41 демодулятора 8.Ключи 27 и 28 включаются сигналами управления в противоположные полу 35периоды, вследствие этого в первичных обмотках трансформатора 29 возникает переменный ток,Ключ 41 включается синфазно с клю 40чом 27 в моменты времени, соответствующие отрицательному полупериодупеременного напряжения на вторичнойобмотке трансформатора 29.На неинвертирующий вход усилителя457 переменного тока через вторичнуюобмотку трансформатора 29 модулятора5 поступает сигнал с выхода схемы 6термокомпенсации, компенсирующий термо-ЭЛС свободного спая термоэлектрического преобразователя 3 и темпера 50турный уход элементов схемы устройства. Этот сигнал...

Номер патента: 1332163

Опубликовано: 23.08.1987

Авторы: Кузнецов, Ляпинский, Попазов, Федоров

МПК: G01K 7/16

Метки: взрывоопасной, многоточечного, среде, температуры

...и 5, сопротивления 71 и 7.2 искрозащиты и ключи 8 и 9. При этом через термопреобразователь 1 сопротивления протекает ток, пропорциональный напряжению на выходе корректора 14, а на вход измерительного усилителя 12 поступает напряжение с термопреобразователя 1 сопротивления.Напряжение с выхода измерительного усилителя 12 на сумматоре 13 сравнивается с напряжением источника 19 опорного напряжения и их разница поступает на вход корректора 14. Таким образом, образуется замкнутаясистема автоматического регулирования напряжения на термосопротивлении1, структурная схема которой представлена на фиг.2, а принципиальнаяэлектрическая схема объекта регулирования на фиг.З. Напряжение на термопреобразователе сопротивления поддерживается постоянным и...

Номер патента: 1332164

Опубликовано: 23.08.1987

Авторы: Волков, Гончаров, Константинов, Крюченков, Лисиенко, Маликов

МПК: G01K 13/02

Метки: газа, температуры

...температур, стоящая в правой части выражения (8), представляет собой абсолютную погрешность измерения. Минимальную погрешность имеем при максимальном значении выражения, стоящего в квадратных скобках в левой части уравнения тепло-,обмена (8)1 Ь 4 н "с,11- (-) + +Э 4 Э ЧрсЕс Э(9)Формула (9) позволяет для конкретной термопары определять оптимальное значение Ь/Э. Оптимальное значение Ь/Э на практике лежит в пределах 0715 Оэ 2Однако, установление турбулентного характера течения потока происходит на расстоянии 0,50-150 от входа в канал. При этом на участке 0-0,50 происходит ускорение потока до скорости течения в чехле. Таким образом, на расстоянии 0,50 от среза чехла течение потока ламинарное, а скорость на оси максимальна. Это условие...
