G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 1364912

Опубликовано: 07.01.1988

Автор: Корнилов

МПК: G01K 11/12, G01K 7/01

Метки: температуры

...что приводит к затуханию колебаний. Пороговое поле возбуждения (Ев) рав но где К - коэффициент пропорциональностир( -и ыр,пГ- концентрации и временажизни соответственно неосновных и основных носителей,При понижении температуры величина ( падает и стремится к единице, поэтому Естремится к бесконечности.Падение Ю с температурой обусловлено падением отношения Р/и с уменьшением температуры вследствие более сильной экспоненциальной зависимости от температуры концентрации неосновных носителей Р. При освещении светом определенного спектрального состава и интенсивности при Т.-ЗО С можноо увеличить концентрацию неосновных носителей до величины, при которой ОС будет превышать единицу6 РРЭто приводит к существованию реком 50 бинационных волн при...

Номер патента: 1364913

Опубликовано: 07.01.1988

Автор: Андрианов

МПК: G01K 11/20

Метки: температуры

...делам изобретений и открытий035, Москва, Ж, Раушская наб., д. сно 5 Производственно-полиграфическое предприятие г. Ужгород, ул. Проектная, 4 датчика.На чертеже представлена зависимость максимума фотовозбуждения от температуры.Предложенный способ определения температуры осуществляется следующим образом. фотолюминесцентный датчик температуры, выполненный в виде монокристаллической пластины иодида цезия, активированного натрием, приводят в тепловой контакт с исследуемым объектом и освещают его в полосе фотовозбуждения синей люминесценции светом от монохроматического источника, состоящего например из монохроматора и ксеноновой или водородной лампы. При этом длину волны монохроматического света непрерывно изменяют в пределах полосы...

Номер патента: 1364914

Опубликовано: 07.01.1988

Авторы: Бабий, Кочан, Мильченко, Саченко, Чирка

МПК: G01K 15/00

Метки: градуировочных, дрейфа, преобразователей, термоэлектрических, характеристик

...Аналогичные семейства получают для ряда значений времени Ггв диапазоне предполагаемого времени эксплуатации преобразователей. Затем разбивают диапазон температур эпюры температурного поля, в котором происходила эксплуатация преобразователей длиной Ь, на равномерные интервалы Т,-Т Т,-ТгТ.,-Т а длину термоэлектродов преобразователя - на соответствующие участки (фиг, 3, 4). Иэ всего массива семейств Функций выбирают семейства, соответствующие заданному моменту времени определения дрейфа, а внутри них - отдельные, соответствующие средним температурам эксплуатации участков ЬЬнТ, +Т. Т;+Т;.,Т=ив+Т2Затем определяют разность значенийФункций для соответствующих градиентов поля при температурах конца и начала участков, определяемых по...

Номер патента: 1366886

Опубликовано: 15.01.1988

Автор: Азмайпарашвили

МПК: G01K 5/18

Метки: сигнализатор, температуры

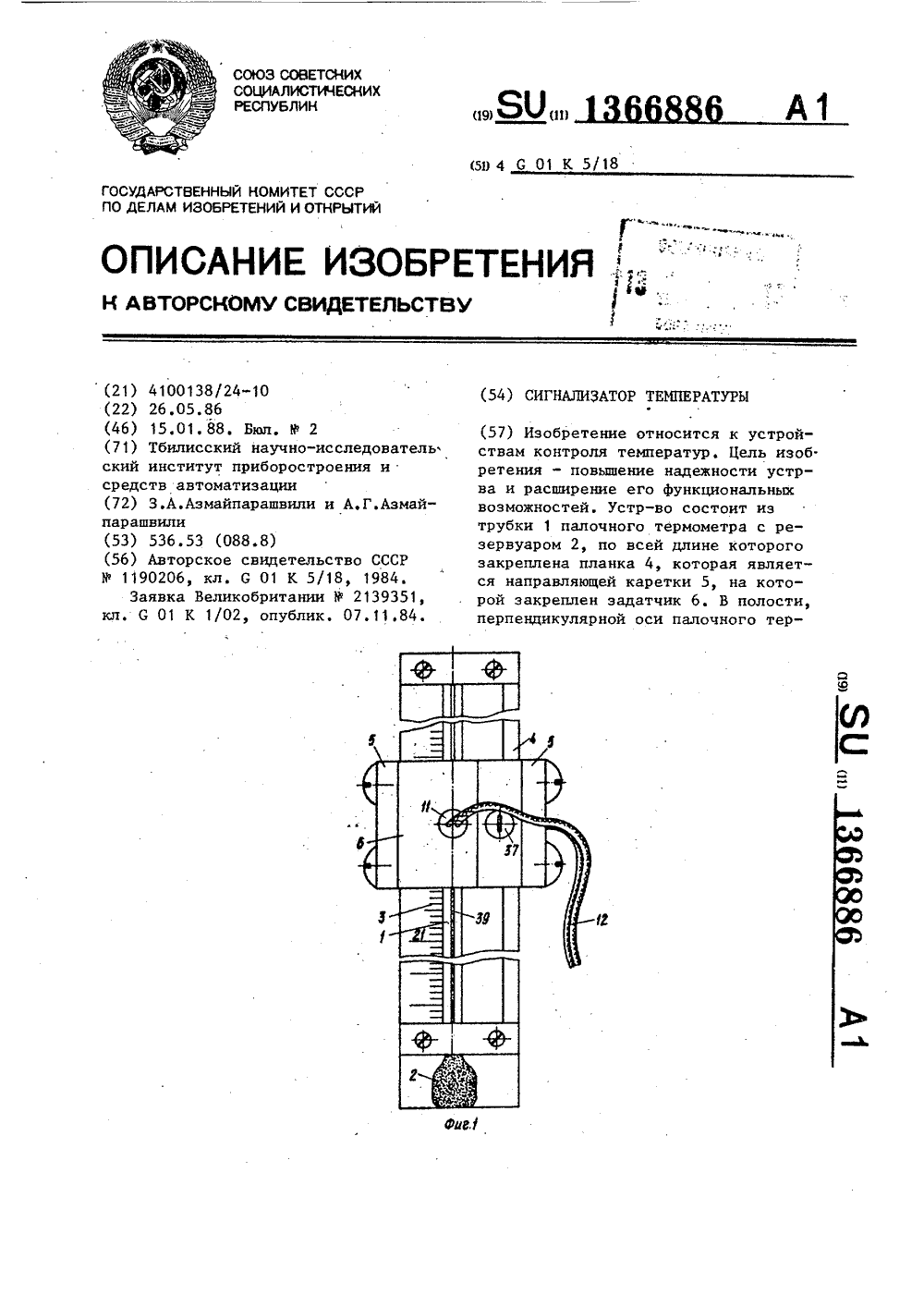

...светодиода 9 касательно поверх ности трубки 1. Второе пятно 41 располагается на одной половине площади отверстия трубки 1. От светящихся пятен 40 и 41 лучи света рассеиваются в разные стороны, но на фиг,4 указываются только те лучи, которые могут попасть на фотодиод 11. Как видно на фиг.4 диаметр отверстия 10 и его длина 1 выбраны такими, что лучи 42 от светящего пятна 40, не попадают на фотодиод 11, а лучи 43 от светящего пятна 41 Фактически перпендикулярно попадают через отверстие 10 на Фотодиод 11. При таком состоянии, когда луч 43 светящегося пятна 41 попадает на Фотодиод 11, последний проводит значительный ток и его сопротивление низкое.В другом состоянии сигнализатора, когда термометрическая жидкость 39 (фиг.5) независимо от ее...

Номер патента: 1366887

Опубликовано: 15.01.1988

Автор: Попивненко

МПК: G01K 7/14

Метки: температуры, частоту

...7, так как до этого он бып заперт.Динистор 7 открывается и начинается разряд конденсатора 3 через тиристор 2 и последовательно включенный с ним участок а 6 цепи. При этом эквивалентное сопротивление Кучастка,(К 6 К 7)равное ------ -(где К и В. -соК,+ К 6+ К 7противления резисторов 5 и 6; К 7 сопротивление динистора 7 в открытом состоянии, которым можно пренебречь), должно быть больше сопротивления, равного(- - К ) те. К - ( -- -К ).нэкаь т и55имЭто обеспечивает суммарное сопротивление цепи, состоящей из сопротивления нагрузки 1, тиристора 2 и участка аб цепи, удовлетворяющее условию13К ., + К ) -- (сопротивлениемИтиристора 2 в открытом состоянии пренебрегли), что обуславливает снижение тока тиристора (при разряде конденсатора 3)...

Номер патента: 1366888

Опубликовано: 15.01.1988

Авторы: Александров, Карасев, Корнеев, Пирогов, Слепов

МПК: G01K 17/06, G01N 25/00

Метки: гидродинамики, жидкости, исследования, пленочном, стенд, теплообмена, течении

...24 и посредством трубопрово.- да с вентилем 27 связано со сливной магистралью 28. Система измерений включает термопары, установленные на рабочем участке 7 в магистралях 23,24,12 и 13 и подключенные с помощью переключателя 29 к регистрирующему прибору 30. Высота столба жидкости в стакане 3 определяется с помощью уровнеметра 31.Кроме того, стенд содержит секторную вставку 32, коаксиально установленную внутри вертикальной трубы 8 и выполненную в виде трубы, внутренний объем которой разделен продольными перегородками 33 на равные секторы, нижний торец заглушен с помощью крышки 34, а верхний торец открыт. Со стороны верхнего торца секторная вставка выполнена с конусообразной отбортовкой 35 из малотеплопроводного материала, контактирующей...

Номер патента: 1368664

Опубликовано: 23.01.1988

Авторы: Аверьянов, Афанасьев, Вигдорович, Волков, Марков, Меркушев, Почтовский, Ухлинов

МПК: G01K 1/16, G01K 7/02

Метки: поверхности, твердых, тел, температуры

...поверхности осуществляется практически только за счет теплопроводности по слою воздуха в зазоре.В насадке 2 параллельно ее торцу размещено несколько пленочных мембран 18, выполненных иэ термостойкого полимерного материала, например тонкой (5-10 мкм) полиамидной пленки, с тонким зеркальным покрытием, отра- . жающим излучение, Наличие мембран препятствует возникновению свободной конвекции воздуха в зазоре, существенно влияющей на точность измерения,Устройство работает следующим образом.Измерительную головку 1 торцом ее насадки 2 прикладывают к контролируе" мой поверхности 17. При этом в воз3 3 душном зазоре величиной Ь, задаваемом насадкой 2, устанавливается линейное распределение температуры, так что температура рабочих спаев Тр...

Номер патента: 1368665

Опубликовано: 23.01.1988

Авторы: Гимель, Наумов, Сарычев-Чумбуридзе, Шилклопер

МПК: G01K 3/02, G01K 7/00

Метки: температуры

...аэродинамическое сопротивлениеи длина патрубка 2.Расстояние между конфузором 3 итурбулизирующей экранирующей пластиной 4 выбрано равньи 0,4-0,7 диамет 16 ров патрубка, исходя из того, чтопри меньшем расстоянии неоправданноувеличено аэродинамическое сопротивление патрубка 2, а при большемчасть струи обтекает пластину 4 без20 завихрений, что приводит к неравномерному температурному полю струи взоне расположения резервуара 7 (термопары 9), и неоправданно увеличена длина патрубка 2,25 В ряде случаев конструктивно удобнее размещать резервуар 7 термометра5 (термопару 9) в патрубке 2, а внеего - в ядре потока на расстоянии неболее пяти диаметров патрубка от патЗо рубка 2. При этом резервуар 7 (термопара 9) должен быть экранированот...

Номер патента: 1368666

Опубликовано: 23.01.1988

Авторы: Дорофеев, Размахнин

МПК: G01K 7/02

Метки: многоточечного, температуры

...и ЭДС термопар 2. Изменение сопротивления термометра сопротивления или ЭДС термопары изменяет величину выходногонапряжения суммирующего усилителя 14. При подключении к измерительному каналу термопары 2 выходное напряжение усилителя 14 определяется вы- ражением 0 ц,= Б,+ Б= Е - 1 К П 1 Кгде Б - напряжение на первом вхо 1де усилителя 14 при подключении термопары 2;Б - напряжение на втором входеусилителя 14 при подключении термопары 2;1 - ток источника 16 тока;Е - ЭДС термопары 2;К, - величина сопротивления 6сравнения;При подключении к измерительному каналу одного изтермометров 1 сопротивления выходное напряжение усилителя 4 определяется выражением 1 =11 - Б=1(К +К)ЬЬх .л 1(К,+ К) = 1 К - 1 К,при этом 0, = 1(Кд+ К,)где 11 -...

Номер патента: 1368667

Опубликовано: 23.01.1988

Авторы: Кулик, Степинский

МПК: G01K 1/18, G01K 13/10

Метки: температуры, торфа, штабелях

...проводам,На фиг.1 показано устройство для 15 измерения температуры, общий вид; на фиг.2 - узел 1 на фиг.1; на фиг.3 - разрез А-А на фиг.1.Устройство содержит щуп 1 с укрепленными на его конце теплоизолирую щей втулкой 2 и металлическим конусом 3, в котором размещен транзисторный термодатчик 4, тонкостенную металлическую трубку 5, размещенную между термодатчиком 4 и теплоизоли рующей втулкой 2, охранный наконечник 6 со сквозным окном 7 и утолщенной частью 8, закрепленной на щупе 1, Термодатчик 4 соединен fри помощи штепсельного разъема 9 кабеля 10 с 30 регистрирующей частью 1. Тонкостенная металлическая трубка 5 снабжена прокладками 12 из фольги, толщиной от 0,05 до 0,1 мм, приклеенными к внутренней поверхности трубки с...

Номер патента: 1370147

Опубликовано: 30.01.1988

Авторы: Бялик, Василевский, Головизнин, Киенко, Мелик-Шахназаров, Трегубов, Чупровский

МПК: C21C 5/04, G01K 7/04

Метки: параметров, плавки

...металла и температуРу кристаллизации пробы. Результаты измерений фиксируются электронными приборами и, если оци удовлетворительные, устройство возвращается в исходное положение, Подается команда на исполнитель ный механизм 13, передвигающий толкатзль 5 ца расстояние, равное длине одного пробоотборника. Использованный пробоотборник выходит из центрального канала 4, отделяется от кассеты и от правляется вместе с пробой в химлабораторию, а его место занимает следующий. Устройство готово к новому замеру. В случае неудовлетворительно-. го замера, не возвращаясь в исходное положение, подается команда на замену пробоотборника. Замер повторяется. Число измерений зависит от количества пробоотборников в кассете. 147 2Замена кассеты...

Номер патента: 1371508

Опубликовано: 30.01.1988

Авторы: Карл, Ханс

МПК: G01K 1/06, G01K 5/20

Метки: максимальный, пользования, разового, термометр

...изготавливать корпус резервуара 23 из материала, имеющего хорошую теплопроводность, такого как алюминий, Для изготовления корпуса резервуара 23 может быть использован процесс холодного штампования. Внутри резервуара 23 содержится точно дозированное заранее определенное количество расширяющейся под действием тепла индикаторной среды 28. Индикаторная среда 28 является предпочтительно жирной средой, имеющей точку плавления непосредственно ниже уместного температурного диапазона, Для клинического использования т,е. в пределах диаопазона 25-45 С, может быть использовано жирное вещество, такое как смесь полиэтиленгликоля, Индикаторная среда 28 предпочтительно заполняется в резервуар 23 в расплавленном состоянии, Резервуар 23 у верхнего...

Номер патента: 1371509

Опубликовано: 30.01.1988

Авторы: Арпад, Дьюла, Инре, Иштван, Ласло, Чаба

МПК: G01K 13/06

Метки: волокнистых, движущихся, осуществлении, поверхности, предметов, преимущественно, проволок, промежуточного, процессе, температуры

...друг с другом вдоль продольной оси частей, что позволяет проводить демонтаж оболочек даже в том случае, если внутри их находится измеряемый объект.Внутреннюю 2 и внешнюю 3 оболочки предпочтительно выполнять цилиндрической формы, однако возможно использование и других форм, согласованных с формой измеряемого объекта. Теплоподводящие элементы 4 и 7 при необходимости могут быть заменены теплоотводящими, Внешняя оболочка 3 установлена раздельно от внутренней оболочки 2, концентрично с ней и имеет в продольном направлении форму, симметричную внутренней оболочке 2.В случае измерения температуры проволоки и волокон два теплоподводящих элемента 4 внутренней оболочки и два датчика 5 температуры внутренней оболочки соединяются с общим выходом....

Номер патента: 1372199

Опубликовано: 07.02.1988

Авторы: Бронштейн, Ковшарь, Меженный, Середа, Счастливый

МПК: G01K 13/08

Метки: варианты, вращающейся, его, обмотки, постоянного, температуры, электрической

...в силе не только после установки новых щеток, но даже после выемки щеток иэ щеткодержателя и установки тех же щеток на свое место.Таким образом, известные способы и устройства измерения температуры вращающихся обмоток электрических машин при измерении напряжения обмотки через измерительные щетки не обеспечивают точности, требуемой в процессе эксплуатации современных мощных электрических машин, например синхронных генераторов, и требуют тщательного обслуживания измерительных щеток.13721Целью изобретения является повышение точности измерения температуры и упрощение обслуживания измерительных щеток. 5Поставленная цель достигается тем, что при способе измерения температуры вращающейся обмотки постоянного тока электрической машины,...

Номер патента: 1372200

Опубликовано: 07.02.1988

Авторы: Завалий, Петашвили, Симбирский, Скрипка

МПК: G01K 13/02

Метки: газа, температуры

...к сечениям входа труб 2 и 3отсосных каналов,до тех пор, пока показания термопреобраэователя 6, на 6, 6, ехр - -Я).(х)бхай (3) 4 ( о 9 = О, ехр -ЯС(х)дх .(3 ) О ВВвдиииии иитегреиовБС(х)йх вОмулах (3 ) и (3 ) равны между софорбой.Разделим (3 ) на (3 ) и возведемобе части полученного уравнения в степень й /(6 " ):аа а 4= " т ) ВСх)В"18 (4) Подставив (4) в формулу (3 ), получим уравнение, позволяющее определить В,ходящегося в трубе 2 большего диаметра, не приблизятся к температуре начала размягчения эолы данного топлива. Затем снимают показания термопреобразователей 6 и 7 и определяют температуру газа по известной зависимости,Термопреобразователи 6 и 7 измеряют температуру газа в трубах 2 и 3отсосных каналов в местах их установкиГаэ по...

Номер патента: 1372201

Опубликовано: 07.02.1988

Автор: Пшеничнов

МПК: G01K 17/08

Метки: нестационарного, потока, теплового

...поверхности) гипертермопаре;дС - скорость изменения перепадатемператур на первой гипертермопаре;ЕС - перепад температур на второй(прилегающей к теплоотдающейповерхности теплоприемногоэлемента) гипертермопаре;ЬС - скорость изменения перепадафтемператур на второй гипертермопаре,220 2йи вычисляют с использованием резуль" татов измерений по соотношению .При расчете учитывается скорость иэменения перепада температур на гипертермопаре, прилегающей к тепловоспринимающей поверхности теплоприемного элемента,формула изобретения 10Способ измерения нестационарноготеплового потока путем измерения пе"репадов температур на каждой из двухгипертермопар, расположенных в тепло приемном элементе одна эа другой понаправлению теплового потока,...

Номер патента: 934788

Опубликовано: 15.02.1988

Авторы: Заулин, Исаев, Соколов, Шмулевич

МПК: G01K 7/04

Метки: поверхности, температуры, токопроводящей

...и обратной полярности приложенного к токопроводящей поверхности напряжения от источника питания получают одинаковые значения показаний трехэлектродного термоэлектрического преобразователя. Для осуществления балансировки необходимопровести двух-трех кратную коммутацию напряжения источника питания исоответственно такое же количествопередвижений движка потенциометра.Недостатком способа является большое количество операций по коммутации напряжения источника питания ибалансировке мостовой схемы, сложность процесса измерения, большиетрудности в создании устройства, реализующего данный способ, за счетсложности, громоздкости и большойстоимости коммутирующих устройств,особенно при больших мощностях, выделяемых на токопроводящей...

Номер патента: 1374064

Опубликовано: 15.02.1988

Авторы: Воробьев, Дукор, Кромин

МПК: G01K 7/00

Метки: многоканальное, температуры

...устройство для измерения температуры.Устройство содержит генератор 1 тока, вольтметр 2, датчики температуры, выполненные в виде полупроводниковых диодов 3. 1-3.п, ключи столбцов матрицы 4. 1-4.ш, ключи строк матрицы 5,1-5.р, дополнительные ключи 6 - 9, дополнительные диодные датчики 10,1-10.п. Формула изобретения10 Составитель А.КузюкинРедактор М.Циткина Техред А.Кравчук Корректор Л.Патай Заказ 563/37 Тираж 607 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, .Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная, 4 Устройство работает следующим образом.При измерении температуры диодным датчиком замыкаются ключи соответствующей строки и столбца...

Номер патента: 1374065

Опубликовано: 15.02.1988

Авторы: Викторов, Демидов

МПК: G01K 15/00

Метки: выходом, инерции, показателя, тепловой, термопреобразователей, частотным

...ключи 6 и 7, 25 устройство 8 ввода, микропроцессор 9 и устройство 10 индикации.Способ осуществляется следующим образом.В произвольный момент времени про текания регулярного теплового процесса по команде "Пуск" открывается фор- . мирователь 1 импульсов н входы устройства 8 ввода. Импульсы с выхода формирователя 1 (П, на фиг.2), сле дующие с частОтой Р(1.) выходного сигнала термопреобразователя, поступают на вход распределителя 2 импульсов. Первым импульсом распределителя 2 (0 на фиг. 2) на выходе триг гера 3 устанавливается потенциал " 1" (Б на фиг. 2), по которому открывается ключ 6 и импульсы высокой стабильной частоты й с генератора 5 поступают через открытый ключ б на 45 первый вход устройства 8 ввода М на фиг. 2). Вторым импульсом...

Номер патента: 1375957

Опубликовано: 23.02.1988

Автор: Айвазьян

МПК: G01K 7/32

Метки: термометр, цифровой

...характер которого соответствует характеру параметра термочувствительного элемента.Так как длительность первого такта задается поступлением в счетчик 12 максимального числа импульсов М , то она равна " =И /2 За это время вМ Оф40 счетчик 19 поступает М= 4,йт импульсов, где Г - частота импульсов генератора 16 прямоугольных импульсов. Во втором такте счетчик 19, производя вычитание импульсов генератора 16 из45 числа И досчитывает до нуля за вре=Я /Я =( л,)/: ( =1 / времяво втором такте в счетчик 12 поступает И = , йимпульсов, откуда можно записать И ИА, ПтИ= - й = --- К П=И т К,П и т мП ф Число импульсов, поступающее в счетчик 12.во втором такте и определяющее результат измерения, не зави 55 сит от Г, и К , определяясь только параметрами...

Номер патента: 1377607

Опубликовано: 28.02.1988

Авторы: Березов, Кожемяко, Кузьмин, Тимченко, Чепорнюк

МПК: G01K 1/02

Метки: термометр, электронный

...28 поступает нафотодиод 29 обратной связи, его обратное сопротивление резко уменьша ется и в базу транзистора 22 поступает. дополнительный ток, поддерживаятранзистор 22 в открытом состоянии,Второй светодиод 36 гашения включен,так как он зашунтирован третьим разделительным диодом 35 и переходомколлектор - эмиттер открытого транзистора 2207 6 5 13776Световой поток от первого светодиода 32 гашения поступает на первый фотодиод 31 гашения предыдущей пороговой индикаторной ячейки, но гашение не происходит, так как на шине 8 управления напряжение "1", В паузе между импульсами на шине 10 обратной связи фотодиод 29 обратной связи возбущценньм пороговых индикаторных яче О ек 2.1 .,2, оказывается включенным в прямом направлении, поскольку на...

Номер патента: 1377608

Опубликовано: 28.02.1988

Авторы: Гладий, Добротвор, Кочан, Мильченко, Саченко

МПК: G01K 7/00

Метки: температуры

...ППТпри измеряемой температуре, При этом на выходе функционального преобразователя 5 формирует 1377608ся сигнал, соответствующий значению полного дифференциала по температуре и времени усредненной зависимости дрейфа термопреобразователя. Этот сигнал интегрируется по времени и температуре в двойном интеграторе 1 и через четвертый ключ 19 и второй запоминающий блок 20 поступает на вход сумматора 2, производя коррекцию 0 дрейфахарактеристики ППТ 1 согласно математической модели дрейфа ППТ, реализуемой Функциональным преобразователем 5 и интегратором 11. Приизменении температуры по команде 5 дифференциатора 21 второй формирователь 22 закрывает с помощью ключей 13 и 19 входы запоминающих блоков 14 и 20, сбрасывает интеграторы 11 и 12...

Номер патента: 1377609

Опубликовано: 28.02.1988

Авторы: Григорьева, Карачка, Кочан, Саченко

МПК: G01K 7/02

Метки: температуры

...БУ 3 должен производить двойной запуск АЦП 12: 10 первый - для приблизительного определения температуры (для выборки поправок из ПЗУ 14), второй - для получения скорректированного результата преобразования, т.е. для получения 15 истинного значения температуры.Однако, кроме временного дрейфа, ТП имеют довольно значительный разброс начальных градуировочных характеристик. Поэтому перед началом экс плуатации необходимо поверить ТП при температуре его будущей эксплуатации и ввести код поправки с помощью блока 2 ввода поправок в оперативное запоминающее устройство (ОЗУ) 5, 25 При этом на разряды адреса ОЗУ 5 по-,. ступает номер канала из БУ 3, а на вход - код поправки, В связи с этим начальный разброс градуировочных характеристик в каждом...

Номер патента: 1377610

Опубликовано: 28.02.1988

Авторы: Резников, Шемелев

МПК: G01K 7/02

Метки: деформирования, исследовании, поверхностно-пластического, процессов, температуры

...изобретения - новьппение точ- . 5 кости измерения температуры при динамических методах поверхностно-пластического деформирования, в частности обработке дробью.На чертеже представлено предлага емое устройство.Устройство содержит вращающуюся оправку 1 с укрепленным на ней поводком 2, на конце которого приваривается шарик 3. Поводок 2 через ртут ный токосъемиик 4 соединен с одним . из выходов измерительного прибора 5, второй выход которого соединен с образцом б. Последний связан с сердечником соленоида 7. 20Устройство работает следующим образомфВращением оправки 1 шарику 3, изготовленному из стали ШХ 15, имеющему диаметр 1,5-5 мм, задается окружная скорость 10-50 м/с, соответствующая скорости обработки дробью. Образец б отведен от зоны...

Номер патента: 1377611

Опубликовано: 28.02.1988

Авторы: Виткявичюс, Сегалис

МПК: G01K 7/13

Метки: температуры

...8 имеют оди наковую температуру, равную темпера-туре окружающей среды Т. Рабочийспай термоэлектрического преобразова-.теля 8 помещают в среду, температуруТ которой необходимо измерить.Система регулирования, состоящаяиз дифференциальных усилителей 11 и13 с большим входным сопротивлением,обеспечивает на коллекторах транзис К Т11 1 п - , =Т хОкг х - 1 п К В я В, э где,К - постоянная Больцмана;- заряд электрона;Т - абсолютная температура, и не зависит от напряжения питания устройства.К входу дифференциального усилителя 3 приложено напряжение 13 з = 613+К.(Т-Т,ц,) + Б (2) 1 оп где 11 = - В,4 - падение напряВг жения на резисторе 14;- чувствительность термоэлектрического преобразователя,Напряжение на измерительном приборе 18 может быть...

Номер патента: 1377612

Опубликовано: 28.02.1988

Авторы: Бейлин, Зенитова, Шершуков

МПК: G01K 7/13

Метки: многоточечного, температуры

...измерения напряжения термопар 1и напряжения моста 11, работает пометоду поразрядного уравновешивания.Выходные сигналы термопар усиливаются и нормируются усилителем 5. Напряжение с выхода усилителя 5 сравнивается нуль-органом 6 с набором образцовых напряжений, вырабатываемыхЦАП 7,РПП 8 реализует алгоритм поразрядного уравновешивания входного сигнала, После запуска РПП поочередно,начиная со старшего, включает разряды ЦАП 7, По сигналу с выхода нульоргана 6 РПП 8 оставляет включеннымите разряды ЦАП, веса которых содержатся во входном сигнале. Сигнал запуска РПП 8, определяющий момент начала преобразования АЦП4, вырабатывается блоком 17 управления,Блок 17 управления работает следующим образом.С генератора 18 тактовой частоты сигнал с...

Номер патента: 1377613

Опубликовано: 28.02.1988

Авторы: Иванова, Киселев

МПК: G01K 7/16

Метки: температуры

...счет улучшения температурной коррекции. 10На чертеже показана схема устройства для измерения температуры.Устройство содержит образованныйрезисторами 1-8 неуравновешенныймост, логометр с последовательно соединенвыми рамками 9 и 1 О, при этомрамка 10 подключена к вершине 11 измерительной диагонали моста, второйвершиной 12 которой является точкасоединения резистора 2, являющегося 20терморезистором температурной компенсации, и резистора 3, являющегосяподстроечным резистором.Термореэистор 2 температурной компенсации подключен к положительной 25клемме 13 источника 14 питания и через подстроечный резистор 3 - к общей точке 15 рамок 9 и 10.Дополнительно введенные в устрой"ство резисторы 16 и 17 соединены последоватепьно, их крайние выводы...

Номер патента: 1377614

Опубликовано: 28.02.1988

Авторы: Говоренко, Ноздрина

МПК: G01K 7/21

Метки: температуры

...резистора 13 подбирается таким образом, чтобы при отсутствии обрыва соединительных линий термопреобразователя 2 потенциал точки А был выше потенциала точки Б, а при обрыве - потенциала точки А был ниже потенциала точки Б. Таким образом, при обрыве соединительных линий термо 13776141Таким образом, при отсутствии обрыва соединительных линий или короткого замыкания термопреобразователя 2 на вход блока 14 индикации отказа с выхода усилителя 7 поступают сигналы "-1" и "+1", при этом сигнал "-1" во время , запоминается ТК-триггером 36, и на один из входов элемента И 38 поступает сигнал "+1", который не меняет свою полярность в течение всего времени контроля, а на второй вход элемента И во времени Т поступает сигнал "+1", и тогда с...

Номер патента: 1377615

Опубликовано: 28.02.1988

Авторы: Лицын, Панов

МПК: G01K 7/36

Метки: бесконтактного, нагрева, поверхности, тел, температуры, токопроводящих

...датчика 7. Схема рассчитывается такимобразом, чтобы при начальной частоте Я, управляемого генератора 9 компенсирующее напряжение было равно напряжению холостого хода вихретокового датчика 17 (т.е. напряжению надатчике при отсутствии детали). Фазометр 12 измеряет угол сдвига фаз между опорным напряжением, совпадающимпо фазе с током в цепи питания датчика, и напряжением, равным разностинапряжения с выхода вихретоковогодатчика 17 и компенсирующего напряжения, Фазометр 12 запускается в работу импульсом с инверсного выхода генератора 6Разнесение во времени момента начала изменения частоты управляемого генератора 9 и момента начала измерения угла сдвига фаз делают для того, чтобы переходные процессыпо схеме заканчивались до момента начала...

Номер патента: 1377616

Опубликовано: 28.02.1988

Авторы: Игнатьев, Лицын, Мамаев, Панов

МПК: G01K 7/36

Метки: бесконтактного, поверхности, тел, температуры, ферромагнитных

...р а следовательно, в соответствии с Формуттлой 2Ь =)Ыргде 4 - глубина проникновения электромагнитного поля в деталь;й - частота электромагнитного.поля.Начальная глубина проникновения электромагнитного поля в деталь - Ь,В режиме измерения ключ 12 находится в положении Р. Увеличение температуры поверхности тела приводит к уменьшению удельной проводимости материала тела и его магнитной проницаемости, Чтобы величина обобщенного параметра х и глубина проникновеьния электромагнитно"о поля в теле остались неизменными, необходимо либо увеличить частоту и , либо увеличить магнитную проницаемость тела за счет уменьшения тока подмагничивания. Так как ферромагнитные свойства тел при.больших частотах ухудшаются, в предлагаемом устройстве...
