G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 783694

Опубликовано: 30.11.1980

Авторы: Бондарь, Бугословский, Захарченко, Титаренко

МПК: G01K 7/20, G01R 15/09

Метки: переключатель, пределов

...входами контактов управляюцего устройства через блоки задержки,На чертеже приведена структурнаясхема переключателя предеЛов измерения,Переключатель пределов измерения15 содержит исполнительное устройстве1, выход которого соединен с вы-.ходной линией и с входом блокаиндикаторов 2, управляющее устройство 3, вход которого соединен с20 выходной линией, а выходы - с управ"ляюцими входами исполнительногоустройства 1 и блока индикаторов 2,выходы управляюцего устройства соединены с.управляюцими входами кон 25 тактов управляющего устройства черезблоки задержки 4.,Работает переключатель пределовизмерения следующим образом.При включении переключателя в30 выходной линии возникает сигнал, по783694 Формула изобретения каэ 8538/47 Тираж 1019...

Номер патента: 785661

Опубликовано: 07.12.1980

Авторы: Голицын, Поляруш

МПК: G01K 5/42

Метки: жидкости, температуры

...сильфон 1,заполненный термочувствительным веществом, внутри которого размещенсильфон 2. Перегородка 3 делит сильфон 1 на две равные части так, чтоони сообщаются между собой, Штоки 4и 5, выполненные из диэлектрическогоматериала, соединены с торцами сильфона 1. При этом шток. 5 соединен такимобразом, что образует с сильфоном 2одну полость, внутри которой расположен шток 6, заканчивающийся пружиной.Резисторы 7 и 8 последовательно включены в измерительную схему. Причемдвижок резистора 8 связан со штоком4, а движок резистора 7 жестко связанс резистором 8. Резистор 7 выполненнеподвижным.Датчик температуры жидкости работает следующим образом,При увеличении температуры измеряемой жидкости давление термочувствительного вещества, заключенного...

Номер патента: 787912

Опубликовано: 15.12.1980

Авторы: Идиатулин, Петашвили, Цибиногин

МПК: G01K 5/46

Метки: газовых, несветящихся, открытых, потоков, температуры

...достигается тем,что совмещается процесс градуировкии измерения путем одновременногоизмерения температур проволоки в вакууме и проволоки, помещенной в измеряемый газовый поток, а чувствительные элементы электрически включеныпоследовательно в цепь регулируемогоисточника напряжения,На чертеже изображена установкадля измерения температуры газовогопотокаУстановка состоит иэ газовой горелки 1, которая образует несветящеесяпламя 2, вакуумированного прозрачногобаллона 3 и оптического пирометра 4,например типа ЭОП-бб, В баллон 3 поаещается платинородиевая проволока,образующая контрольный участок цепиа 6, последовательно с ней соединяется идентичная поовсълд асположен37912 формула изобретения Составитель Б.РзянинТехред Е,Гаврилешко , Корректор...

Номер патента: 787913

Опубликовано: 15.12.1980

Авторы: Андрианов, Гусев, Елагин, Ефремов, Иванов, Костылев, Курилкин, Лобанов, Шаблыкин

МПК: G01K 13/08

Метки: вращающегося, многоканальное, объекта, температуры

...соединен с регистратором 31, например цифровымприбором.Устройство работает следующим образом. (Рассматривается работа одногоканала). 20При отсутствии разницы температурмежду рабочим и холодным спаями вращающейся термопары 14 ЭДС термопарыравна нулю. Сигнал подстройки генератора 17 передается с помощью вращающегося трансформатора 2 в цепь термопары. При этом в неподвижной измерительной обмотке 6 индуктивного токосъемника 1 наводится напряжение,состоящее из гармоники сигнала подстройки и четных и нечетных гармониктока модуляции источника 19. Этот сигнал поступает через согласующий блок20 на вход режекторного фильтра 21,который подавляет первую гармонику.тока модуляции источника 19 и пропускает без изменения все остальные гармоники....

Номер патента: 794400

Опубликовано: 07.01.1981

Авторы: Киц, Косухин, Мандзюк, Стаднык, Столярчук, Федик, Функе

МПК: G01K 7/02

Метки: термопара

...высокую воспроизводимость электродов.Наиболее близкой по технической сущности и достигаемому результату к описываемой является термопара, содержащая внутренний электрод и,присоединенный к нему коаксиально расположенный внешний электрод. Внутренний электрод вылол- О нен из полиакрилвинилового волокна, а внешний - из стеклоуглерода, причем соединение электродов осуществлено при помощи графитового колпачка 121. актеристик электродов терморетения является увеличение и,и повышение точности из794400 Формула изобретения Составитель В. Копаев Редактор О. Филиппова Техред Л. Куклина Корректор И. ОсиновскаЗаказ 1756/63 Изд.126 Тираж 926 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская...

Номер патента: 796668

Опубликовано: 15.01.1981

Авторы: Пеклер, Пятшев

МПК: G01K 7/16

Метки: термометр, цифровой

...термометр работает следующим образом.Датчик температуры помещают в измеряемую среду, Он постепенно нагревается цо температуры измеряемойсреды. В процессе своего нагрева,датчик 1 температуры непрерывно передает промежуточные значения температуры, до которой он успел нагреться, в виде электрических сигналов,на информационный вход АЦП 2, Генератор 7 синхроимпульсов подает синхроимпульсы на управляющие входыАЦП 2, СЗУ 4 и микропроцессоров 3 и5.В момент поступления синхроимпульсов от генератора 7 на управляющий 60 вход АЦП 2, электрический сигнал, отображающий температуру датчика в этот же момент времени, поступает на информационный вход АЦП 2, преобразуется и в виде циФрового кода пос тупает на информационный вход микропроцессора 3. В...

Номер патента: 796669

Опубликовано: 15.01.1981

Авторы: Валевич, Лаврентьев

МПК: G01K 15/00

Метки: tepmometpa, инерции, показателятепловой, сопро-тивления

...а в принятой методике измеряется напряжение на образце как Функ 5 О 15 2040 45 50 5 60 65 ция времени, то коэффициент делителя 15 напряжения выбирается равным63 от уровня напряжения, запомненного блоком 14 памяти. Напряжениес делителя 15 напряжения поступаетна первый вход порогового блока 16,Так как уровень напряжения на второмвходе порогового блока 16 выше, чемна первом, то на выходе его сигналотсутствует, на входах элемента И18 появляются единичные сигналы ихронометр 20, подключаясь к источнику 19 питания, начинает отсчетвремени. Вследствие охлаждения термометра 6 сопротивления напряжениена выходной диагонали мостовой схемы 1 соответственно и на втором входе порогового блока 16 уменьшается.При достижении равенства этого напряжения с...

Номер патента: 798506

Опубликовано: 23.01.1981

Авторы: Житник, Казачков, Макуров, Чеканов, Шибанов

МПК: G01K 1/10

Метки: защитное, покрытие, термопарныхнаконечников

...соответствующих составам2-8 (см.таблицу), обеспечивает значительное увеличение стойкости термопарных наконечников. наличие которого также повышает стойкость покрытия.Присутствие нитрида бора в составе покрытия обеспечивает высокую термостойкость и предотвращает его разрушение при термическом ударе. Покрытие наносится на наконечник в несколько слоев, общей толщиной не более 2 мм.Результаты испытаний термопарных наконечников (термостойкость и продолжительность работы) с покрытиями различного состава путем погружения их в жидкий металл (при 1550-1600 С). приведены в таблице. С целью снижения инерционности термопары с некоторым снижением стойкости, можно уменьшить толщину покрытия до 0,5-.1,0 мм, при этом стойкость оказывается такой же,...

Номер патента: 798507

Опубликовано: 23.01.1981

Автор: Манило

МПК: G01K 5/62

Метки: регули-рования, температуры

...правильного многогранника, используемое вкачестве оптического усилителя. На й 0 оси зеркала 4.закреплен измеритель"ный рычаг 5 с двумя Фотоэлементами 6 на противоположном конце. На конце рычага 5 размещена также стрелка 7, которая, перемещаясь на сферической шкале 8, позволяет измерять изменение температуры.Электрическая часть устройства содержит Фотоэлементы 6, включенные по дифференциальной схеме и входящие в смежные плечи измерительного моста 9, . преобразователь сигналов 10, усилитель мощности 11, электродвигатель 12 10 и следяще-исполнительную систему 13.Устройство работает следующим образом.Луч от источника света 3 после многократного отражения от плоских 15 зеркал 2 падает на цилиндрическое зеркало 4, отразившить от которого...

Номер патента: 798508

Опубликовано: 23.01.1981

Автор: Исаревич

МПК: G01K 7/02

Метки: темпера-туры

...нестабильного усилия поджатия термопары к объекту измерения.Наиболее близким по технической сущности к предлагаемому является устройство для измерения температуры, содержащее термопару, укрепленную . в тепловоспринимающем элементе, установленную на штанге рабочую головку, помещенную в подпружиненный защитный кожух 123 .Однако известное устройство не обладает требуемой точностью иэмере" ния из-за нестабильного усилия поджатия термопары к объекту измерения и неравномерного поджатия защитного кожуха.Цель изобретения в . повышение точности измерения.Цель достигается тем, что в устт. ройство введены направляющие стойки,(54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРЛТУРЫ1сЗ, .798566еlностью, при этом обеспечивается стабильное усилие поджатия...

Номер патента: 798509

Опубликовано: 23.01.1981

Автор: Паперно

МПК: G01K 7/38

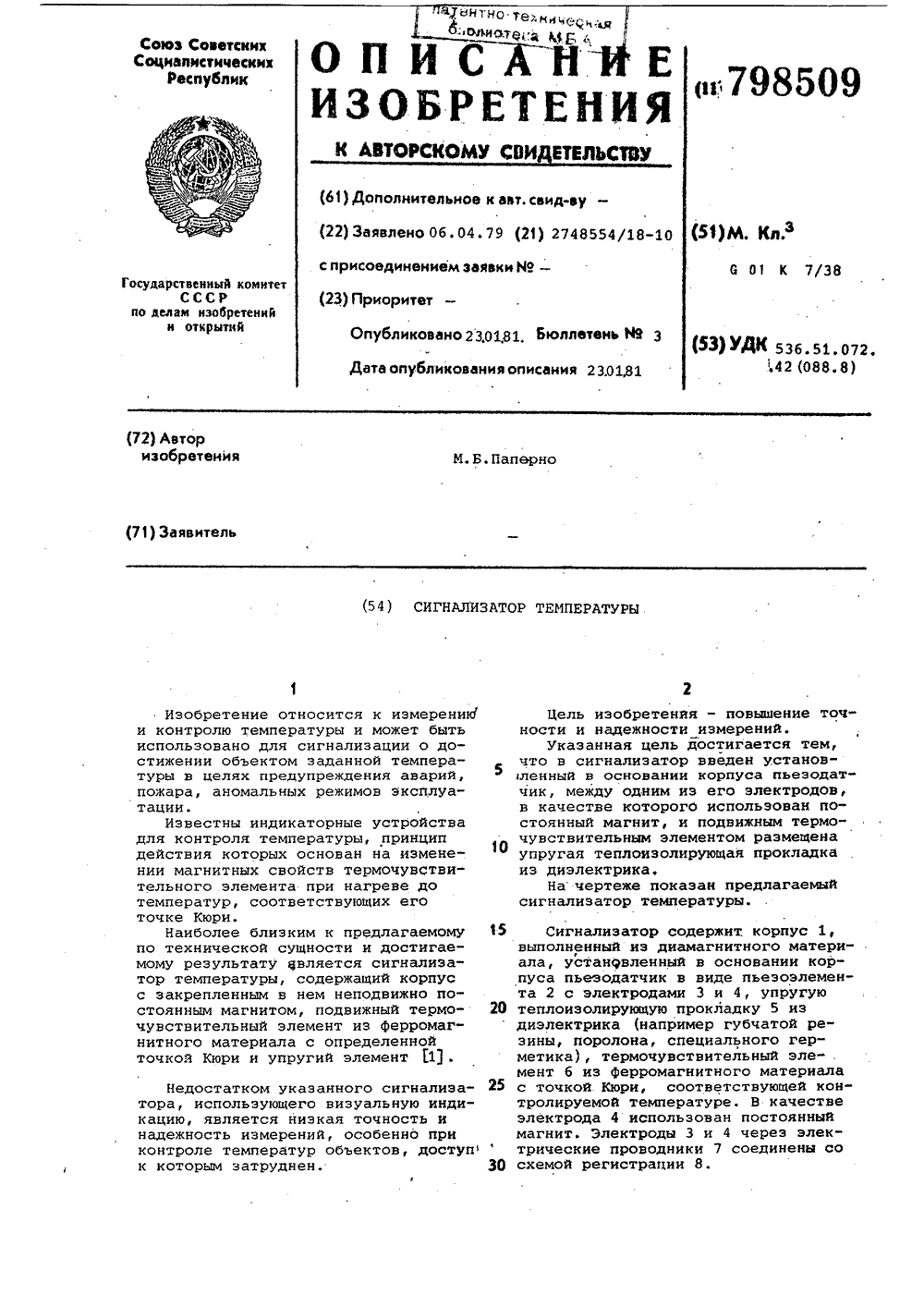

Метки: сигнализатор, температуры

...6 из ферромагнитного материала 25 с точкой. кюри, соответствующей контролируемой температуре. В качествеэлектрода 4 использован постоянныймагнит. Электроды 3 и 4 через электрические проводники 7 соединены со 30 схемой регистрации 8.798509. Формула изобретения Составитель Н,СоловьеРедактор С.Патрушева Техрец А.Бабинец Корректор М.Кос аказ одписно митета СССР открытий ая наб , д.4/5ПП "Патент", г.ужгород, ул.Проектная,4 Фили ФСигнализатор работает следующимобразом,В исходном состоянии, когда значение контролируемой температурыоменьше заданного с д, намагниченныйотермочувствительный элемент б притянут к магниту 4, так как магнитныесилы элемента 5 и магнита 4 имеют достаточную величину, чтобы преодолепьупругость...

Номер патента: 798510

Опубликовано: 23.01.1981

Автор: Семенистый

МПК: G01K 15/00

Метки: выходом, инерции, показателя, счастотным, тепло-вой, термопреобразователя

...выходной части преобразователя в установившемся режиме, как не содержащее информации о ПТИ, не учитывается, тем более, что средства цифровой измерительной техники позволяют просто осуществить измерение значения приращения частоты ЬГ(й) , вызванного скачкообразным температурным воздействием на . термопреобразователь.Осуществляя интегрирование значе. ния приращения частоты выходного сигнала термопреобразователя, например при помощи счетчика импульсов, на протяжении некоторого произвольного выбраннрго, квантованного по длительности промежутка времени ьполучаем число импульсов, зафиксированное счетчиком ледующий промежуток време- по длительности первому, ВНИИПИ Заказ 10007/49 счетчик зафиксирует число импульсовй , равное 2 ь ьФ ь 1...

Номер патента: 798511

Опубликовано: 23.01.1981

Авторы: Котельников, Крылов

МПК: G01K 17/08

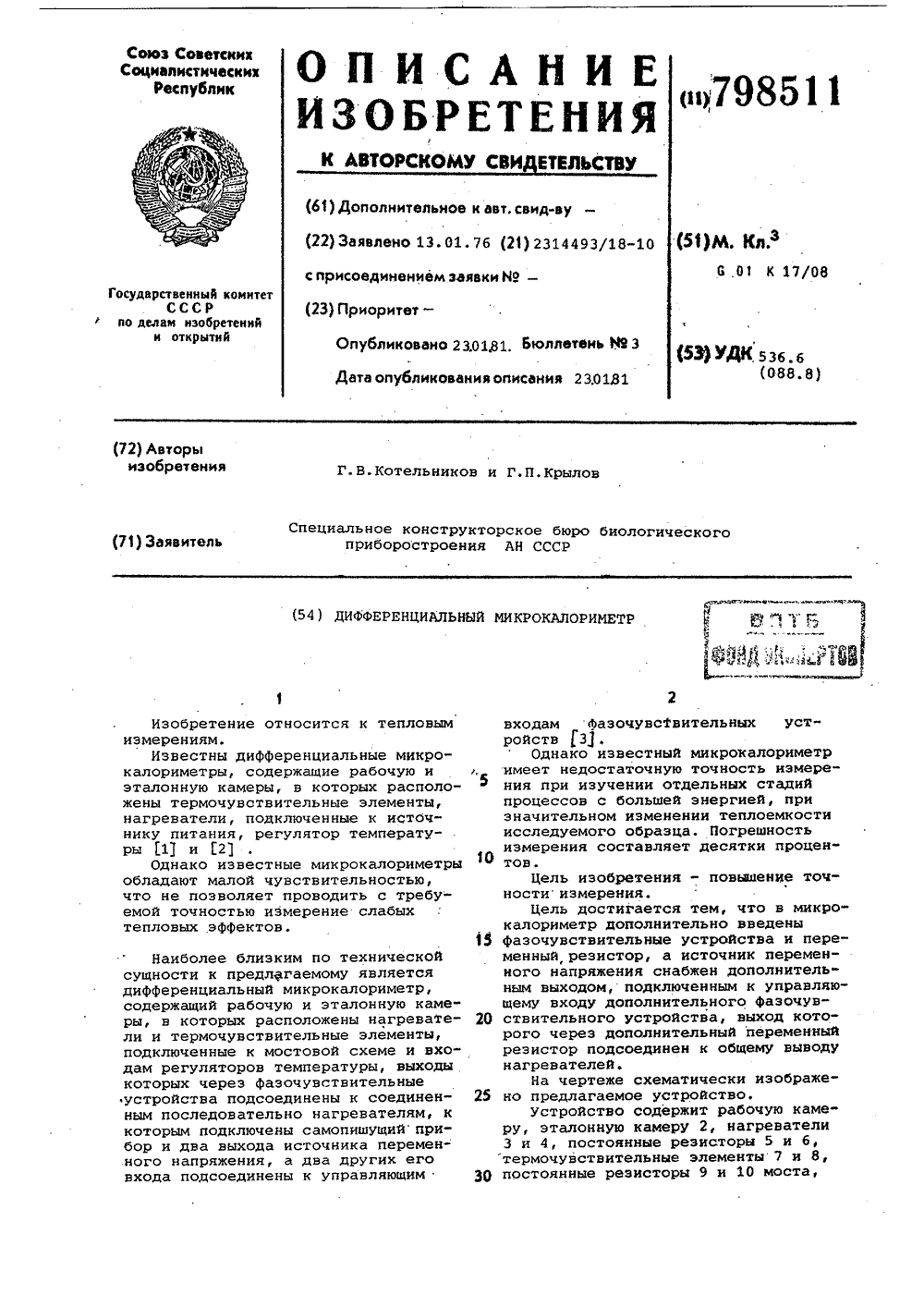

Метки: дифференциальный, микрокалориметр

...В этот второй из полупериодов на нагреватели 3 и 4 подается на"пряжение только с выхода фазочувствительного устройства 15, так как вэтот полупериод,.ток через диод 25 не проходит. При протекании тока через нагреватели 3 и 4 осуществляется нагрев камер 1 и 2, при этом в нагревателях выделяется одинаковая мощность. Резистором 26 осуществляется шунтирование нагревателей 3 и 4 в случае различия в их номиналах, т.е. и в этом случае в нагревателях вы деляется одинаковая мощностьТаким образом, предложенное изобретение позволяет повысить точность измерения мощности и энергии тепловых процессов в области точного дифференциального термического анализа.Формула изобретенияДифференциальный микрокалориметр,содержащий рабочую и эталонную камеры в...

Номер патента: 798512

Опубликовано: 23.01.1981

Авторы: Алексеев, Горбачев, Мицуров, Петровичев, Смирнов, Соловьев, Хорунжин

МПК: G01K 17/08

Метки: датчик, потока, теплового

...и экономических причинЦель изобретения - обеспечение возможности регулирования чувствительности датчика после сборки.Цель достигается тем, что в зазор между тепловоспринимащцими пластинами введен тепловой шунт, выполненный в виде прокладки с,отверстиямиНа чертеже схематически изображен датчик теплового потока.Устройство содержит ветви 1 и 2 полупроводниковых термоэлементов, соединенных в батарею, коммутационную пластину 3, образующую рабочий и опорный спай, тепловоспринимающую пластину 4, прокладку 5, отверстия 6 в прокладке.Датчик работает следующим образом, При,прохождении измеряемого теплового потока через термоэлектрическую батарею 1 и 2 на ее выводах появляется термоэлектродвижущая сила, величи" на которой пропорциональна градиенту...

Номер патента: 798513

Опубликовано: 23.01.1981

Авторы: Геращенко, Грищенко, Драбович, Криштафович

МПК: G01K 17/08

Метки: количества, тепла

...отрезков времени,На фиг.1 изображено устройство,реализующее предлагаемый способ; на2 фиг.2 - граФик зависимости нагреваобразцов от времени.Устройство содержит калориметрическую камеру 1 с эталонным образцом,калориметрическую камеру 2 с иссле 30 дуемым образцом, дифференциальнуютермобатарею 3, усилитель 4, релейный элемент 5, источник 6 переменного тока, источник 7 постоянного тока.При включении схемы тепло поступает на один из образцов и его температура начинает повышаться. Это продолжается до тех пор, пока сигнал от диФФеренциальной термобатареи 3, Фиксирующей разность температуры между образцами, станет настолько велик, что сработает репейный элемент 5 (момент времени с). С этого момента энергия поцается на другой образец и с...

Номер патента: 800685

Опубликовано: 30.01.1981

Авторы: Гурьянов, Золоторенко, Черняк, Щербань

МПК: G01K 1/16

Метки: горныхпород, температуры

...(например полиуретана),закрепленный с помощью кольца 4. Вторце корпуса 1, соосно его полой 15части, под термодатчиком выполненапроточка 5, над которой с помощьюкольца б закреплен дополнительныйэластичный элемент 7,Полость 8, образуемая основным 2 Оэластичным элементом с торцом корпуса, заполнена термопроводящей жидкостью и сообщается с выполненным вкорпусе каналом, в котором размещенпоршень 9 со штоком 10.25Предлагаемое устройство работаетследующим образом,При измерениях устройство прижимается к поверхности горных пород(фиг. 2) до упора в нее кромки кольца 4, ограничивающего сжатие. Эластичный элемент, деформируясь, заполняет возможные неровности в поверх-ности горных пород, Излишнее количество термопроводящей...

Номер патента: 800686

Опубликовано: 30.01.1981

Авторы: Касаткина, Майоров, Малафеева

МПК: G01K 3/02

Метки: многоточечный, сигнализатор, температуры

...синхронной работой которого подключен к его второму выходу,а третий вход (вход К) управлениясинхронной работой триггера подклю-Щчен к выходу нуль-органа, вход которого соединен с выходом управляемого устройства сравнения. Один извходов логических схем соединен свыходом нуль-органа, а к выходам логических схем подключено выходное устройство,В исходном состоянии триггера с первого его выхода подается сигнал на открывание схемы И. С первого выхода дополнительного распределителя подаются импульсы через открытуюсхему И на вход распределителя, который последовательно открывает ключи, обеспечивая последовательное подключение датчиков температуры к входу управляемого устройства сравнения. Одновременно с выходов распределителя подаются...

Номер патента: 800687

Опубликовано: 30.01.1981

Авторы: Грибок, Зорий, Пуцыло

МПК: G01K 7/00

Метки: температуры

...19 представляет собой исключающее ИЛИ, В первом такте цифровой.обработки селектор закрыт по входу 40логической схемы 19 и она выполняетФункцию обычной собирательной схемы. Поэтому если на вход счетчика21 поступают импульсы с частотой Гто частота следования импульсов насуммирующем входе реверсивного счетчика 20 равна Селектор 15 открыт в первом такте о бработки результата измерения на протяжении времени с, определяемог о из равенства- "КИ-М.(1 Ыо Яр Я. 4При этом момент с Фиксируется сигналом с выхода реверсивного счетчика 20 в момент перехода последнего в нулевое состояние,При этом на вход счетчика 21 результата в первом такте обработки результата поступит число импульсовй=% Ф,=йИ "М 4Для компенсации начального сопроо тивления...

Номер патента: 800688

Опубликовано: 30.01.1981

Автор: Поддубный

МПК: G01K 7/00

Метки: температуры

...для измерения температуры содержит термопреобразователь1, нуль-орган 2, блок 3 выдержки времени, дифференциатоы 4 и 5, ключи6 и 7, времязадающие цепи 8 и 9,выполненные в виде параллельно включенных конденсаторов и резисторов,блок 10 сравнения, сумматор 11 аналого-цифровой преобразователь 12 ирегистратор 13.Устройство работает следующимобразом.При введении термопреобразователяв среду, температуру которой измеряют, срабатывает нуль-орган 2 и запускает блок 3 выдержки времени,а на выходах термопреобраэователя 1и дифференциаторов 4 и 5 появляютсяизменяющиеся сигналы напряженияО(с), Оэ(с) и О(с), причемО.1(с), = (Ос - Он) (1- Р) Ф Оц- О,"- О (с)(1)где О - искомая температура,О - начальная температура термопреобраэователя,постоянная...

Номер патента: 800689

Опубликовано: 30.01.1981

Авторы: Кныш, Лах, Панченяк, Пристайко, Шлиян

МПК: G01K 7/16

Метки: сопротивления, термопреобразователь

...цель достигается тем, что в качестве наполнителя использованы теплопроводящая паста, содер-. жащая порошок окиси алюминия, и силиконовое масло в равном весовом отношении, а,также тем, что порошок окиси алюминия имеет помол 25-30 мкм.На чертеже изображен термопреобразователь сопротивления.Он содержит чувствительный элемент 1, защитную оболочку 2, защитный чехол 3, соединяющую арматуру 4.Чувствительный элемент 1 представ- ляет собой бифилярно намотанную обмотку иэ платины ПЛО ф 0,05 мм ГОСТ 21007-75, покрытой .винифлексовьае лаком ВЛ, а защитная оболочка 2- трубку из нержавеющей стали диаметром 1,6 мм с толщиной стенки 0,3 яви,10400/50 Тираж 918 ВНИИПИ Государственно по делам изобретенП писноеССР Зак о комитетай и открытиокая...

Номер патента: 800690

Опубликовано: 30.01.1981

Авторы: Андрющенко, Башмаков, Кобзарев, Макаров, Першиков, Петров, Сердюк, Юзбеков

МПК: G01K 7/02

Метки: металла, температурыжидкого

...полый конический шнек, в полости которого расположена направляющая втулка с запрессованным в неедиэлектрическим вкладышем с отверстиями для термоэлектродов, а термостойкая масса выполнена электроиэоляционной.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 560147, кл. С 01 К 7/02, 19762, Авторское свидетельство СССРР 621970, кл. С 01 К 7/02, 1977(прототип),ния на вычислительную машину (ВМ), барабаны 2 для намотки,термоэлектродов 3, которые пропущены через отверстие диэлектрического вкладыша 4, запрессованного в направляющую втулку 5, привод, представляющий собой червячную пару б, шестерня которой. посажена между узлами одностороннего крепления вала полого шнека 7, который установлен в корпусе...

Номер патента: 800691

Опубликовано: 30.01.1981

Авторы: Глуйберзон, Зуев, Смирнова

МПК: G01K 7/02

Метки: рабочего, спаятермопар, тугоплавких

...из-за высокой.крупности термоэлектродов, вызванной перекристаллизацией материалапод действием высоких температур взоне сварки и вблизи нее.Цель изобретения - увеличениенадежности изготавливаемой термопары,Указанная цель достигается тем,что на скрученных термоэлектродахустанавливают теплоотводящий зажимна расстоянии не менее двух витковсо стороны свободных концов термопары, а выступающие из зажима скру 15 ченные концы сплавляют в рабочийспай,Термозлектродные проволоки изтугоплавких материалов, напримервольфрама, молибдена и их сплавов20 с рением, скручивают с одной стороны, зажимают на длине не менее двухвитков скрутки в теплоотводящем элементе, одновременно являющимся токопроводом, а затем сваривают выступающие из зажима концы...

Номер патента: 800692

Опубликовано: 30.01.1981

Авторы: Голубцова, Еремин, Краюшкин

МПК: G01K 7/02

Метки: нагретых, тел, температурыповерхности

...закрепляются два термоэлектрода 5, которые через отверстия б в основании 1 подсоединяются к приборным клеммам 7. К приборным клеммам 7 подсоединены также удлинительные термоэлектроды 8, На держателе 9, жестко сидящем на основании 1, крепится ручка 10. Чувствительный элемент 3 выполнен в виде трех плоских пружин 11, жестко соединенных перемычками 12. Два термоэлектрода 5 приварены к боковой кромке одной из плоских пружин, а другая (другие) служит для повышения пружинящих свойств чувствительного элемента устройства,при повышенных температурах измеряемой поверхности.Чувствительный элемент 3 изготовлен в виде пружинящего лепестка тол- щиной 0,1 мм и шириной 2 мм из прецизионного износоустойчивого сплава марки 40 КХНМ с высокими упругими...

Номер патента: 800693

Опубликовано: 30.01.1981

Авторы: Ануфриев, Крыжко, Сахаров

МПК: G01K 7/02

Метки: температурыгаза

...знаменателя определена экспериментально. Пронода термоприемников через полую державку 1 выводит ся к блоку 7, регистрирующему их температуру по времени, связанному с электронным сумматором 8. Поток горячего газа обтекает помещенное на державке 1 устройство с тремя термо- З 5 парами 2, установленными в каждой из трех одинако:ых отсеков насадке,Вследствие потерь энергии на излучение спаями термопар или их тер- ДО мической инерции температуры спаев термопар будут отличаться от температуры газа. В силу различия в величинах площадей выходных отверстий ско рости течения газа, а следовательно, и коэффициенты теплоотдачи у каждой из термопар, оказываются тоже различными, причем величины коэффициентов теплоотдачи также будут составлять...

Номер патента: 800694

Опубликовано: 30.01.1981

Авторы: Аркимидес, Кочан, Поздняков

МПК: G01K 7/13

Метки: влиянияизменения, компенсации, свободныхконцов, температуры, термопары

...свободных концов термопары, в него введен регулируемый источник тока, соединенный с компенсирующим щий резистор 6 с нулевыми температурными коэффициентами, источник 7 тока, регулируема источник 8 тока.Устройство работает следующим образом.Прн некоторой температуре свободных концов термопары в падение напряжения на термореэисторе 3 уравновешивается падением напряжения на компенсирующем резисторе 6, при этом напряжение на резисторах 4 и 5 равно нулю, а следовательно и компенсирующее напряженке О(с) на выходе схемы также равно нулю. При увеличении температуры свободных концов термопары пропорционально возрастут сопротивления терморезисторов 3 и 4, врезультате чего увеличится падениенапряжения на терморезисторе 3, равновесие...

Номер патента: 800695

Опубликовано: 30.01.1981

Авторы: Боришпольский, Ершов, Кочан, Лапсинь, Мильченко, Олексюк, Поздняков, Саченко

МПК: G01K 7/13

Метки: влиянияизменения, компенсации, свободныхконцов, температуры, термопары

...и 10.Выходом устройства являются средняяточка резистивного делителя и диаго Ональ мостовой схемы, к которым подключаются термопара 11 и измерительный прибор 12.Устройство работает следующимобразом,При изменении температуры свободных концов термопары изменяетсясопротивление двух терморезисторов,благодаря чему на выходе устройствавозникает напряжение, находящеесяв непрямой зависимости от температу- ЗОры, Значение выходного напряженияустройства зависит с одной стороны,от степени разбаланса мостовой схеьи,а с другой стороны, от коэффициентаделения шунтирующей цепочки, в свою 35очередь также зависящего от температуры. Регулировка чувствительноститермочувствительного моста путем изменения сопротивления переменногорезистора 10 и регулировка...

Номер патента: 800696

Опубликовано: 30.01.1981

Авторы: Кликштейн, Михалевский

МПК: G01K 7/13

Метки: tepmometpa, влиянияизменения, компенсации, свободныхконцов, температуры, термоэлектрического

...сигнала моста был одинаков с законом изменения термо-ЭДС свободных концов термометра. Так как выход моста включен последовательно со свободными концами термометра, то ре" эультирующее напряжение, воздействующее на измерительный прибор, не будет, зависить от температуры свободных концов термометра.Однако законы изменения термо-ЭДС термометра и выходного сигнала моста различны. В диапазоне изменения температуры свободных концов термоэлектрического термометра выходной сиг" нал моста равен значению термо-ЭДС термометра нри температуре балансировки моста и еще не более, чем в двух точках диапазона, т. е. в этих точках погрешность компенсации равна нулю.25При расчете устройства весь диапазон изменения температуры свободных концов...

Номер патента: 800697

Опубликовано: 30.01.1981

Автор: Медведев

МПК: G01K 7/16

Метки: сопротивления, термометр

...к наружным кольцам. При этомсоседние стержни каждого последующего диска смещены по окружности диска относительно стержней предыдущего на половину угла между двумя соседними стержнями одного диска, Таким образом, масса термочувствительного провода равномерно рассредоточена в объеме термометра.Предлагаемый термометр сопротивления обладает меньшими габаритами за 15счет более эффективного использования объема и меньшей тепловой инерцией,Формула изобретения н.- радиальные стержни ромбов;дн осечения, причем стержни каждого последующего диска смещен;. по окружности диска относительно стержней предыдущего на половину угла междудвумя соседними стержнями одного диска,На фиг. 1 представлен термометрсопротивления, общий вид; на фиг.2 - каркас...

Номер патента: 800698

Опубликовано: 30.01.1981

Авторы: Шатковский, Щеткин, Ягминас

МПК: G01K 7/16

Метки: термодатчик

...возникает гент температуры, вызывающий терформула изобретения фузиюионов натрия и электронов кпериферии, В результате этого навнутренних стенках баллона, в видеслоя 4, выпадает эвтектика натрияв аммиаке, обуславливающая последующие характеристики устройства,Сразу после опускания в жидкийазот устанавливается весьма малоезначение сопротивления (точка 6 нафиг, 2). Конкретная его величиназависит от геометрических размеровбаллона, С повышением температуры 0от 77,4 до 120 О К наблюдается посте-,пенное увеличение сопротивления (область 7 на фиг, 2). Затем оно резковозрастает на несколько порядкови высокоомное состояние сохраняется 15до 162 К ( область 8), Увеличениесопротивления обусловлено коагуляцией первоначального сплошного слояэвтектики в...

Номер патента: 800699

Опубликовано: 30.01.1981

Авторы: Амирханов, Баширов, Сулейманов

МПК: G01K 7/16

Метки: температуры

...диффузией акцепторнй примеси создан слой 4 р -типа,+ на р и и+ части пластинки нанесены эмические контакты 5. К омическим контактам присоединены выводы, к которым подключен источник 7 питания и наг" рузочное сопротивлмие 6, 36Устройство работает следующим образом.Вольтамнерная характеристика структуры при смещении ее в прямом направлении имеет участок с отрицательным сопротивлением, вызванный модуляцией проводимости и-слоя. На этом участке генерируются колебания тока. На участке отрицательного сопротивления структура имеет индуктивный характер реактивности. Индуктивность ее обусловле- М на запаздыванием по фазе тока относительно напряжения. Эта индуктивность совместно с емкостью монтажа устройства образует колебательный контур,...
