Номер патента: 1390515

Опубликовано: 23.04.1988

Авторы: Блажкевич, Золотарев, Королев, Лешков, Поздняков, Саченко, Хлюнев

МПК: G01K 7/02

Метки: температуры

...34, второго 35, третьего 36сумматоров и первого 37, второго38 блоков перемножения подключены ксоответствующим входам шины входныхсигналов блока управления, вход разрешения преобразователя 33 сопротивления в код и входы разрешения выполнения операций первого 34, второго 35, третьего 36 сумматоров и первого 37, второго 38 блоков перемножения соединены с соответствующимивыходами шины управления, а выходытретьего сумматора 36 являются выходами блока 31 коррекции погрешностиот изменения температуры свободныхконцов термоэлектрических преобразователей,Блок 8 линеаризации (фиг. 3) содержит четыре сумматора 39-42 и триблока 43-45 перемножения, причемпервые группы входов первого сумматора 39 и первого 43, второго 44 блоков перемножения...

Номер патента: 1390516

Опубликовано: 23.04.1988

Авторы: Демидов, Дунский, Нефедова, Подлесный

МПК: G01K 7/16

Метки: измеритель, температуры, цифровой

...временный интервал Су, определяемый частотой Г выходного сигналя генератора управляемой опорной части и коэффициента пересчета К второгоКсчсчетчика 12:= . Временнае у7Я диаграмма сигнала на выходе счетчика 12 представлена на графике 45. Формирователь 13 заднего фронта по заднему фронту импульса с выхода второго счетчика 12 формирует единичный импульс, передний фронт которого соответствует окончанию управляемого временного интервала Су. Временная диаграмма сигнала на выходе формирователя 13 заднего фроцта представлена на графике 46. Одновременно формирователь 14 переднего фронта формирует на своем выходе импульс, передний фронт которого совпадает с моментом окончания временного интервала задержки 1, так как передний фронт единичного...

Номер патента: 1390690

Опубликовано: 23.04.1988

Авторы: Онученко, Чавкин

МПК: G01K 13/00, G01K 7/20, H02H 5/04 ...

Метки: аппарата, обмотки, превышения, температуры, трехфазного, электрического

...третья обмоткк трехазного аппарата 1 соответственно через первый 1 А контролируемого аП 11 рата неободии второй 15 блоки вьделе15 бния постоян- мо производить коммутацию 1 еремзнцоной составляющей и первый 16 и вто- го напряжения, прк агом 1 Стает Ярой 17 усилители постоянного тока на. точно,.ть аз счет возникновения пегружены на первык: к второи 6 резис- реходс; .НОГО П 1 О ЕССа. ДЛЯ УСГРЗЦЕЦИЯторы, третии блок , вьд .б , 8 Рления псс- этОГО НВлеция кОм 1 тап 1 я переменнойправляемьп 55 составляющей от исто иИка 12 осушесттоянной составляющей через упрусилитель 19 цагружец ца чг етвертый вляется пускагелем 11 путем замьпсаРЕЗКСТСР г ИСт 1 ЧНИК ОП Р0 Орцого на-. ция размыка нкя Группы кон акт ОВ10 через б;ок 13 сц;:хп; цизак и,...

Номер патента: 1392394

Опубликовано: 30.04.1988

Авторы: Кокурин, Корнеев, Полунин, Сушков, Уварова

МПК: G01K 7/02, G01K 7/04

Метки: датчик, теплозащитного, уноса

...мере дальнейшего продвиженияфронта прогрева ТЗМ наступает момент,когда изотерма с определенной температурой, равной температуре плавлениядополнительного термоэлектрода 8,достигает его П-образного участка 10.Термоэлектрод 8 плавится и, посколькурасстояние между П-образным участком10 и прямым термоэлектродом 3 мало(0,025-0,050 мм), через ванну расплава замыкает электрическую цепь с термоэлектродом 3, В этот момент с токовыводов 12 и 13 снимается термоЭДС,пропорциональная температуре прогреваТЗМ,Если прямой термоэлектрод 3 термопары выполнен из хромела, второй термоэлектрод 4 - из алюмеля, а дополнительный термоэлектрод 8 - из копеля,то в момент замыкания цепи через Побразный участок 10 дополнительноготермоэлектрода, максимальная...

Номер патента: 1392395

Опубликовано: 30.04.1988

Авторы: Баран, Будовский, Голуб, Гутников

МПК: G01K 7/22

Метки: температуры

...напряжения на выходе буферного усилителя 11, Если продолжительность всех тактов одинакова, то из таблицы следует1цььвЕ Нп;1 К (1 +1 г+1 з)з 1, 1 г 1 з 9 с 1 (1+1 г) г (1, +1 ) г (1 +1 з)гИз (1) видно, что в выходном сигнале отсутствует составляющая ошибка, обусловленная наличием объемного сопротивления диода В.о. Кроме того, если выполняется условие1 н - 1 гн 1 ьн (2) то из (1), раскладывая логарифм в степенной ряд и ограничиваясь первыми двумя слагаемыми разложения, получают Формулу для погрешности устройства:бьф 54+ г 3г 1 и1 К г+ Фг с/ ), (3) где 11 ,1- номинальные значения тОкОВ 1 11 зд, Рг, Рз - относительные пог 1решности заданиятОкОВ 1 1 1 зИз выражения (3) следует, что в предложенном устройстве мультипликативная составляющая...

Номер патента: 1392396

Опубликовано: 30.04.1988

Авторы: Демин, Иванов, Самойлов, Шульженко

МПК: G01K 7/32

Метки: термометр, цифровой

...15 импульсов,Первый же импульс с его выхода поступает на вход "Запись" регистра 8 па"мяти и тактовый вход третьего триггера 11, при этом информация, накопленная в счетчике 6 за предыдущий период, отображается на цифровом индикаторе 9, а знак ее фиксируется на индикаторе 12 знака температуры. Второй .импульс с выхода распределителя 15записывает в двоично-десятичный счетчик 7 значение частоты термопреобразователя 1, которая соответствовалаОдС, с помощью входов предварительной установки Л, - Э. Третий импульс с выхода распределителя 15 завершает подготовительный этап, устанавливает в исходное состояние триггер 10, распределитель 15 и переводит в другое состояние триггер 3. При этом по сигналам с выхода триггера 3 закрывается второй...

Номер патента: 1392397

Опубликовано: 30.04.1988

Автор: Сырмолотнов

МПК: G01K 11/24

Метки: акустоэлектронный, датчик, температуры

...волна), которая достигает выходной ВШП 5 эа время1 о(1)огде Ь - длина эвукопровода (расстояние между ВШП);7 - скорость в звукопроводе притемпературе ТВеличина скорости в звукопроводе зависит от значения скорости в материалах пластин 2 и 3, зазора между пластинами, соотношения толщин пластин 2 и 3, размеров взаимной области перекрытия пластин и температуры окружающей среды.При расположении двух пластин с очень небольшим зазором параллельно одна другой скорость акустической волны в составном звукопроводе изменяется в пределах от 316 км/с до510 57 " ---- -=3 9 км/с (2)маркс Фв зависимости от величины зазора, изменяющегося от Ь /4 до О,Практически изменение скорости в диапазоне температур в составном звукопроводе происходит в...

Номер патента: 1394061

Опубликовано: 07.05.1988

Авторы: Барбаль, Блувштейн, Зотов, Каплан, Коган, Куперман, Кутуков, Майер, Чичельницкий

МПК: G01K 3/00, G01K 7/16

Метки: сигнализатор, температуры

...моста 2, т.е. когда сопро тивление термометра 3 равно сопротив лению резистора 4, а напряжение на измерительной диагонали моста 2 близко к нулю и недостаточно для срабачъф. .вания нуль-органа 6.Импульсы с выхода генератора 8 по, даются на управляющий вход электрон- ного ключа 5. В момент поступления каждогЬ импульса ключ 5 открывается на время, равное длительности импуль сов, и напряжение источника 1 подает- ся на питающую диагональ моста 2.Если контролируемая температура не превышает заданную, то сигнал иа ,.выходе нуль-органа 6 отсутствует и напряжение на управляющем входе Р- триггера 7 (при использовании двухполярного источника питания со средней точкой в зависимости от конкретных схем выполнения н включения моста, электронного...

Номер патента: 1394062

Опубликовано: 07.05.1988

Авторы: Безвенюк, Богославский, Голубев, Зеленевский, Синельников

МПК: G01K 7/00

Метки: температуры

...сопротивлений и эталонных напряжений.Б состав измерительного блока может входить какой-либо стандартный аналого-цифровой преобразователь (АЦИ) и усилитель с управляемым коэффициентом усиления.Цифровой код измеряемых и эталонных величин с выхода измерительногоблока 4 поступает в вычислительныйблок 7, выполненный на основе микропроцессорного набора, например серииК 580, в соответствии с рекомендациямипо его применению, Основным элементомтакого вычислительного блока может Эт( 5 О) зт 0 о 2 0 К(и, - 11, )х ю(2)Эг о25где У - эталонное напряжение или напряжение на эталонном резисторе блока 12;О, - напряжение смещения нуля,которое находится путемпроведения измерений при закороченном входе измерительного блока;Б - измеряемое напряжение;Б -...

Номер патента: 1394063

Опубликовано: 07.05.1988

Авторы: Фенстер, Холодов

МПК: G01K 7/00

Метки: температуры

...участка аппроксима цви. С началом счета импульсов счетком 4 его выходной код поступаета входа схемы 17 совпадения и при совпадении входного кода и кода ПЗУ 19 схема 17 совпадения вырабатывает 20 сигнал, увеличивающий состояние счетЧика 18 адреса на единицу. При этом на вход ПЗУ 19 поступает этот сигнал, а на его выходе появляется код граниЮы последующего участка аппроксима сии. При совпадении этого кода с ко дом, формируемым счетчиком 4, схема 17 совпадения снова вырабатывает Сигнал, увеличивающий состояние счет чика 18 адреса на единицу, и так да лее до окончания цикла измерения, В начале следующего цикла измерения, выходным импульсом времяимпульсного Преобразователя 3, указывающим на ко нец преобразования, задержанным эле ментом...

Номер патента: 1394064

Опубликовано: 07.05.1988

Авторы: Рыбаков, Тамазашвили, Татишвили, Тевдорадзе, Трейзон

МПК: G01K 7/02

Метки: температуры

...собой однорядную навивку с определенньщ шагом того же кабеля наоправку (диаметром 0,5 мм).За спиралью расположена утолщенная часть 8 кабеля (диаметром 1,0 - 1,5 мм), которая заканчивается штекерным разъемом 9 для облегчения вывода холодных концов и подключения к термоэлектродам 2 измерительной аппаратуры. Установку устройства в брюшной полости осуществляют в конце операциис помощью специального иглонаправителя через переднюю брюшную стенку,По каналу иглонаправителя рабочуючасть 5 кабеля вводят в брюшную полость до его центральной части в виде спирали 7. Иглонаправитель удаляют, фиксируя устройство рукой, затемрабочую часть 5 изгибают до контролируемого визуального соприкосновенияс исследуемым органом на уровне горячего спая 3,...

Номер патента: 1394065

Опубликовано: 07.05.1988

Авторы: Буй, Ковальчук, Полищук

МПК: G01K 3/08, G01K 7/16

Метки: разности, температур

...термоэлектрические преобразователи типа ПП, ВР/20.Работа устройства происходит в четырех тактах преобразования, В первом и втором тактах переключатели 3 и 4 находятся в положении а, при этом термопреобразователь 1 подключен к усилителю 5, а термопреобразователь 2 - к усилителю 6, а в третьем и четвертом тактах - в положении б, при этом термопреобразователь 1 подключен к усилителю 6, а термопреобраэователь 2 - к усилителю 5.В первом такте переключатели 8 и 9 замкнуты, а переключатели 12 и 20 разомкнуты. Сигналы с термопреобразователей 2 и 1 поступают соответственно на вторые входы, например, суммирующих усилителей 5 и 6, на первые входы которых поступают систочника 7 опорного напряжения сигналы, равные по величине, но...

Номер патента: 1394066

Опубликовано: 07.05.1988

Автор: Воронков

МПК: G01K 7/32

Метки: высоковольтных, обмоток, температуры, трансформаторов

...расположенного Внутри корпуса трансформатора, собранного на транзисторе 3, например, по схеме емкостной трехточки и вклю чающего в себя конденсаторы 4-6, индуктивность 7 резистор 8 и антенну 9, источник питания, включающий в себя катушку 10 индуктивности, намотанную на сердечнике 11, и ферромагнитную скобу 12, которая охватывает токонесущий проводник 13 обмотки трансформатора, изолированный от других проводников изоляцией 14, приемно-измерительный блок 15, располо женный снаружи корпуса трансформатора и состоящий, например, из приемника 16, подключенного к антенне 17, выполненной внутри корпуса трансформатора, и цифрового частотомера 18, д отградуированного в градусах измеряемой температуры.Сердечник с катушкой индуктивности и схема...

Номер патента: 1394067

Опубликовано: 07.05.1988

Авторы: Зайцев, Инголенко

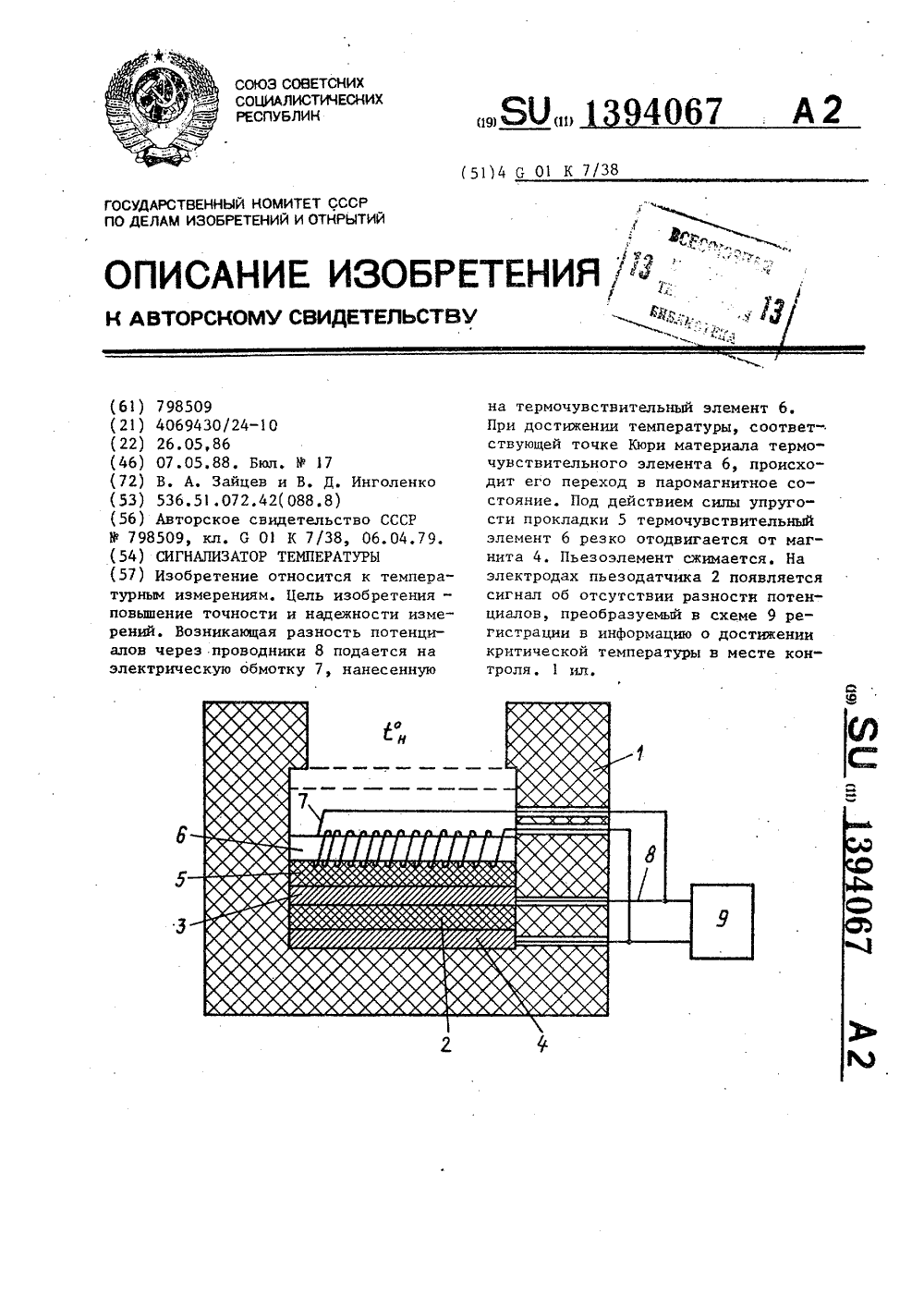

МПК: G01K 7/38

Метки: сигнализатор, температуры

...комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 И зобретение относится к областит мпературных измерений, может бытьпользовано для сигнализации о до"отижении объектом заданной температуры в целях предупреждения аварий,Пожара, аномальных режимов эксплуатации и является усовершенствованием сигнализатора по авт. св. У 798509.Цель изобретения - повьппение точости и надежности измерений.На чертеже показан сигналиэаторемпературы.Сигнализатор содержит корпус 1,ыполненный из диамагнитного материа и установленный у основания коруса пьезодатчика 2 (в виде пьезолемента) с электродами 3 и 4, упруую теплоизолирующую прокладку 5...

Номер патента: 1394068

Опубликовано: 07.05.1988

Автор: Сабитов

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термодатчиков

...переходного процес-.са, с.55Выходной сигнал 6 термодатчика9 после его размещения в среде с постоянной температурой изменяется поэкспоненциальному закону О(я ) -( 1 )где 8 = сопят - температура средыооУ- показатель тепловойинерции термодатчика, с,Усилитель-преобразователь 1 преобразует выходной сигнал термодатчика 9 в пропорциональное этому сигналу напряжение Ц( ь) (фиг. 2 б).П(") =К,. 6 (1- е ) л где К, - коэффициент передачи усилителя-преобразователя 1, В/ С,С выхода дифференциатора 2 на второй вход блока 4 умножения поступает напряжение, пропорциональное производной выходного сигнала термодатчика 9 (фиг. 2 в)На выходе блока 4 умножения Формируется напряжение 11 з(Я ) вида П ( ) =11 ( ) 11К КК В-е,которое принимает максимальное...

Номер патента: 1394069

Опубликовано: 07.05.1988

Авторы: Брык, Манченко, Паляныця, Процевят

МПК: G01K 15/00, G01K 7/30

Метки: поверки, сопротивления, термопреобразователей

...характеристику. При наличии помех средний квадрат напряженийпомехи суммируется со средним зна чением квадрата измеряемого напряжения теплового шума, в результатевычитания исключается напряжение помехи измеренного значения разностисредних квадратов тепловых электри ческих флуктуаций.На чертеже изображена схема устройства для осуществления предлагаемаго способа бездемонтажной поверкитермбпреобразователей сопротивления.40 На схеме показаны поверяемый термопреобразователь 1 сопротивления,контрольный термопреобразователь 2сопротивления, емкости 3 и 4, усилители 5-8, инвертирующие блоки 9 и 1 О, 45 линейные сумматоры 11 и 12, преобразователи 13 и 14 квадратичные, вычитающий блок 15, регистрирующий блок 1 б.Устройство работает следующим...

Номер патента: 1394070

Опубликовано: 07.05.1988

Авторы: Воробьев, Воробьева, Конькова, Лебедев, Матюшин, Новикова

МПК: G01K 17/04

Метки: динамическом, калориметра, погрешности, режиме

...по кинетическому закону реакции первого порядка. Действительно, уравнение реакции, протекающей по кинетическому закону первого порядка, имеет вид- = К(1 - (1) или= 1-е , (2)а-иса(,где К - константа скорости реакции;ь - глубина превращения. Так какколичество теплоты Я(1) однозначносвязано с глубиной превращениясоотношением то из сопоставления уравнений (1) и (2) следует, что протекающий в калоч риметре тепловой процесс, создаваемыи эффектом Джоуля от тока, прямо пропорционального току разряда конденсатора с постоянной времени ВС, эквивалентен химической реакции первого порядка с константой скорости 2/ВС.Далее по результату калориметрического опыта определяют константу скорости К ц прошедшего теплового процесса и вычисляют ее...

Номер патента: 1394071

Опубликовано: 07.05.1988

Авторы: Пахомов, Сафонов, Ткач, Федоров, Хучуа

МПК: G01K 17/08

Метки: датчик, потока, теплового

...изменения эффективнойтеплопроводности пластины, близкий к 40изменению термоэлектрического коэффициента (фиг. 1). Термоэлементы выполнены так, что отношения площадипоперечного сечения гальваническинаносимого слоя меди к площади сечения основь 1 находятся в пределах0,050 - О, 052, что позволяет уменьшить влияние низких температур натермоэлектрический коэффициент гальванической пары, Диаметр основы термоэлементов и их количество на единице площади тепловоспринимающей поверхности датчика определяют из соотношения-фЛ оЛк Лрл 55ТЫ /4. р(Л, ф о,ог 5 Л л 1,0 г)Лйгде й - диаметр основы термоэлементов; и - количество термоэлементов на1 см; Л, ЛЛ Лр - теплопро 2,водности компаунда, меди, константана и пластины с термоэлементами соот"ветственно,...

Номер патента: 1397739

Опубликовано: 23.05.1988

Авторы: Дворников, Евстратов, Логинова

МПК: G01K 7/00

Метки: температуры

...которых подключенык сигнализаторам.Цель изобретения - повышение на 40дежности измерения, а именно обеспечение возможности проведения измерения в случае обрыва одной из четырехсоединительных линий связи термопреобразователя сопротивления,45На фиг.1 представлена схема предлагаемого устройства; на фиг.2 - схема анализатора, на фиг.3 - схема блока памяти, на фиг.4 - временная диаграмма сигналов блока управления,устройство содержит и измерительных каналов, каждый из которых включает термопреобразователь 1 сопротивления с линиями 2-5 связи, первый 6,второй 7 и третий 8 ключи, первый 9, .и линию связи 2 другой вывод, соедивторой 10 четвертый 11, пятый 12,шестой 13 и седьмой 14 элементы И,первый 15, второй 16 и третий 17 элементы ИЛИ,...

Номер патента: 1397740

Опубликовано: 23.05.1988

Авторы: Березов, Кожемяко, Кузьмин, Тимченко, Чепорнюк

МПК: G01K 7/00

Метки: температуры

...единица. Следовательно, измеряемая температура представляется соответству,ющим количеством светящихся индикаторных элементов б.1б По окон чании импульса на выходе тактовогогенератора 7 происходит обнуление всехКБ-триггеров, поскольку температурапродолжает изменяться. В этом случаена выходе нуль-компаратора 9 и на выходе второго инвертора 11 присутствуют сигналы логической единицы, поэтому на К-входах всех триггеров присутствует сигнал сброса. С поступлением следующего тактового импульса с 30выхода тактового генератора 7 процессповторяется.Если ранее изменяющаяся температу"ра, которой соответствуетсработавших компараторов и соответственно 1 35светящихся индикаторных элементов,перестает изменяться, т,е. скоростьизменения напряжения на...

Номер патента: 1397741

Опубликовано: 23.05.1988

Авторы: Кочан, Маслыяк, Мильченко, Саченко

МПК: G01K 7/02

Метки: температуры

...такте, что приводит к изменению интервала между началом второго такта и срабатыванием кампаратора 17. Импульсы с выхода последнега 17 и счетчика 21 стробов поступают разновременно на входы логического элемента И 22, а. Фаза начала. счета в счетчике 21 стробов после его сброса из" меняется. При достижении момента Фазового перехода реперкога материала калибратора температура рабочего спая ТП длительное время (десятки секунд) остается постоянной. Б этом случае Фаза импульсов ца вьгходе компаратора 17 отнасителькс начала второго такта не изменяется в нескольких циклах преобразования. Это приводит к совпадению импульсов на входе лагическогс элемента И 22. Последовательное совпадение импульсов с выходов компаратара 17 и счетчика 21...

Номер патента: 1397742

Опубликовано: 23.05.1988

Авторы: Козицкий, Кочан, Маслыяк, Матвиив, Рылик, Саченко

МПК: G01K 7/02

Метки: температуры

...с которым изменяется коэффициент усиленияусилителя 2, и напряжение Е дабавляемае к сигналу с выхода усилителя2. Кроме того, сигнал "Конец преобразования" через элемент ИЛИ 9 поступает на формирователь 7 к после ссответствующей задержки (необходимой для окончания переходных процессов в усилителе 2 и блоке 3 смещения) формирует повторный запуск АЦП 4, Пос" ледащий повторно греабразует в код сигнал ТП 1, у"кленный усилителем 2 (с соответствующим данному участку линеариэацки коэффициентам усиления К;) и прасуммираванный с напряжением Е, блока смещения (также соответствующкм данному участку лкнеаризации). Результат второго преобразования АЦП 4 соответствует измеряемой температуре.По сигналу Конец преобразования" АЦП 4 триггер б возвращается...

Номер патента: 1397743

Опубликовано: 23.05.1988

Авторы: Белоусов, Кобернюк, Королев, Кочан, Куритнык, Лешков, Саченко

МПК: G01K 7/02

Метки: многоточечный, термометр, цифровой

...цифровоготермометра, определяет значение термо-ЭДС Е, измеряемой температуры путем алгебраического сложения кодатермо-ЭДС Е, с кодом термо-ЭДС Епоступающим из блока 10 памяти. Дрейфнуля и помехи на выходе АЦП учитывается путем алгебраического вычитания139774из результата измерения четвертого такта результата измерения в первом такте. Далее вычислительный блок по характеристике преобразования ТПГ(Р,) определяет значение изме 5 ряемой температуры 1 которое индицируется блоком 12 индикации. При этом в вычислительном блоке 11 осуществляется не только коррекция погрешности, вызванной отклонениемтемпературы свободных концов ТП от О. С, но и учет нелинейности характеристики преобразования ТП программным путем. В этом такте,так же как 15 и...

Номер патента: 1397744

Опубликовано: 23.05.1988

Автор: Павлов

МПК: G01K 7/02

Метки: температуры

...контуре, состоящем из последовательно соединенных основного термоэлектрода 1, медного провод" ника 5, нуль-индикатора 11, переменного резистора 22, медного проводника 9 и одноименного основному термоэлектроду 1 дополнительного термоэлектрода 8, определяемую выражениемеи е 8 е. в - и 2 0 э+ + - нгде е , и е - термо-ЭДС неоднородностей термоэлектродов 1 иЯ;.е, - термо-ЭДС пары термозлектрод 1 - термоэлектрод Я;0 - падение напряжения напеременном резисторе 22,Затем переменным резистором 23источника ":4 компенсирующего напряжения госле установки переключателем19 соотве.ствующей полярности компенсирующего напряжения добиваются пулевого показани" нуль-индикатора 15,компенсируя тем самым сумму термоЭДС в замкнутсм контуре, состоящемиз...

Номер патента: 1397745

Опубликовано: 23.05.1988

Автор: Павлов

МПК: G01K 7/02

Метки: неоднородности, проволоки, термоэлектрической

...цк проволокк 17 с боковой поьерхностью котт Гт.Х)ЕТГХ ПИтаНИЕ На Хтагрс ватель 16, усилитель 12 и автоматический потецпиометр 13 (ст)иг.Зра), Б тот МОМЕНТ ВБЕМЕЦИ Ца ИСПЫТУЕМУЮ проволоку 17 накладывается температ,рцое поле (Фиг,3 б), и на диаграм:е ав Хомах)Хесх(ого потенциометра 13 регистрируется разность значений ТЭДС неоднородности участков (17,1 - 17,1 ) и ,7, -171) проволоки 17, При 1) клю ленки движе 511 я последней (вра- ЩЕ:ХИЕМ КатУШКИПо ЧаСОВОЙ СТРЕЛКЕ)начинает 1)ращаться цклцндрцческое колесо 1 тр причем участок проводоки (17,1 -17,1) прк вращении находится цс 0 Бсе Бреьхя Б одном и тот )1(е темпеС)ПТУГПХОМ ГОЛЕ; ЕРВОГО КОЦЦа ЦагРЕВате;1 я6 а следуюХле за ним отрезки процолоки 7 проходят такое же температриое поле прк...

Номер патента: 1397746

Опубликовано: 23.05.1988

Авторы: Кузнецов, Прокопенко, Терешонок, Эпик

МПК: G01K 7/16

Метки: измеритель, температуры, цифровой

...термометрии, а именно к цифровым измерителям температуры,Цель изобретения - упрощение измерителя и повьпдение точности измерений за счет исключения источника ндпряжения.Иа чертеже показана принципиальная схема цифрового измерителя тем-"пературы,Схема содержит терморезистор 1,источник 2 тока, переменный резистор3, потенциометр 4, инвертирующийусилитель 5, аналого-цифровой преобразователь 6 с блоком 7 цифровой индикации.Цифровой измеритель температурыработает следующим образом,.При измеряемой температуренавход аналого-цифрового цреобрдзовдтеля 6 вследствие наличия инвертирующего усилителя 5 с коэффициентом Е передачи минус единица поступаетразность падений напряжения на терморезисторе 1 и на движке пеоемекногорезистора 3, равная и первым...

Номер патента: 1397747

Опубликовано: 23.05.1988

Авторы: Гелейша, Карасев, Сериков

МПК: G01K 7/18

Метки: выходом, температуры, частотным

...ца вход преобразователя 12 напряжения в частоту,который преобразует входное напряжение в последовательность импульсов.частота которых прспорцисналь 5"а ьзличине сопротивления терл:ометра 1, дследовательно, измеряемой тепердтуре.Делитель 15 частоты преобразуетчастотный сигнал, поступающий отпреобразователя 12 напряжения в чдсТоту, в меандр, который передается в линию связи через согласующий каскад 16. При измерении отрицательной темцердтурь цд выходе дифференциальцого усилителя 5 присутствует положите,гц,цое напряжение, пропорциональное измеряемой температуре. На выходе компардтсра 9 возникает стрица.ельцое напряженке, указывающее на измерение отрицательной температуры, Открывается днд 5 оговьпй ключ 11, Рналоговый ключ 10...

Номер патента: 1397748

Опубликовано: 23.05.1988

Авторы: Губанов, Котляров, Малов

МПК: G01K 7/32

Метки: термометр, цифровой

...О" в состояние "1".Счетчик 18 измерительного интервала непрерывно подсчитьвает импульсы опорного генератора 19, При переполнении счетчика 18 измерительного интервала триггер 20 устанавливается в "0", При этом запускается одно- вибратор 21 и передним фронтом своего импульса переносит полученный в счетчике 15 результата результат измерения в индикаторный регистр 16. Кроме того, импульс одновибратора 2 1 переносит число из части разрядов второго регистра 14 в счетчик 15 результата, осуществляя тем самым его предварительную ненулевую установку. Когда число в счетчике измерительного интервала 18 становится равным числу, записанному в части разрядов второго регистра 14, поданных на входы устройства 17 сравнения кодов, триггер 20 становится...

Номер патента: 1397749

Опубликовано: 23.05.1988

Авторы: Брандорф, Губанов, Котляров, Сергиенко

МПК: G01K 7/32

Метки: термометр, цифровой

...положению фронтов входного сигнала Г, и сигнала на выходе ГУН 17.1397749 частотозависимую цепь ГУН 17 резистор 33. В восьмом такте положение переключателей 6 - 8 не изменяется, ав это время импульсом с выхода 29блока 14 управления производитсяперенос результата измерения иэ счетчика 9 в регистр 11 индикации иустановка в "О" и "1" соответственО но счетчика 9 результата и триггера 1 Ознака. В этом же такте сигналом навходе 29 генератора 17 производитсяего остановка в исходном состоянии,что позволяет повысить надежность15 работы системы Фазовой автоподстройки частоты эа счет предварительноговыравнивания фаэ сравниваемых сигналов на входах 24 и 25 Фазочувствительного детектора 16, что разрешает осу 2 О ществить захват частоты...

Номер патента: 1397750

Опубликовано: 23.05.1988

Авторы: Гречухин, Трофимов

МПК: G01K 7/34

Метки: температуры

...с длительностью импульса , . Первый генератор 1 прямоугольных импульсов вырабатывает последовательность импульсов такой же длительностиесли температура измеряемой среды, в которой находится термочувствительный конденсатор, нижетемпературы фазового перехода поляр- Аоного диэлектрика конденсатора 2. Припоступлении с выхода генератора 3 прямоугольных импульсов на счетный входпрограммируемого счетчика 4 импульсовпоследний фиксирует прохождение одно-,го импульса, реагируя на переднийфронт импульса, одновременно с выходагенератора 1 прямоугольных импульсовна вход сброса К счетчика также поступает прямоугольный импульс и своимзадним фронтом устанавливает счетчик4 в нулевое состояние,Устройство работает в таком режимедо тех пор, пока...
