G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 283634

Опубликовано: 01.01.1970

Авторы: Рагулин, Швалев, Шестаев

МПК: G01K 7/02

Метки: газовогопотока, температуры

...из нержавеющей стали, толщиной 0,1 ллг, которые укреплены на фарфоровых трубочках 4. Передняя часть эгерана 1, образующего 5 камеру торможения 5, вынесена навстречу потоку на величину 1, равную 1 г. Экраны 2 и 3 выполнены беспроточными путем установки перегородки б в передней их части, Термоэлектродные провода 7 диаметром 0,1 млг сварены 1 о встык, натян 1 уты в камеуе торм 1 ожения хгеждуфарфоровыми трубками н пропущены чер з держать 8 термопары.При помещении термопары в газовый потокв результате теплообмена со средой и стс 1 нками рабочей части аэродинамической трубы па наружной поверхности внешнего экрана 3 устанавливается равновесная температура, отличная от температуры торможения струйки газового потока, отбираемого вынесенной...

Номер патента: 283635

Опубликовано: 01.01.1970

Авторы: Ван, Игнатов, Капитонов, Макеев, Чумадов

МПК: G01K 19/00

Метки: «ивмашприбор», азавод, аяnafijiiiio-ilxh-ilhaaf-jxirniirstc, всесоюзн

...тока и 5 вентилятор 10.Выходное отверспие 11 аэродинамическойтрубы выполнено по форуме коапгура калориметра для обеспечения равномерного обдува последнего потоком воздуха.10 Прибор управляется дистанционно черезпульт, на,котором смонтированы приборы для контроля процесса испытания: гальванометр 12 с отсчетным устройством 13, электросекучдомер 14, автотрансформатор 15 и вольтметр, 15 Испытуемые образцы головных уборов, например две шапки-ушанки 1 б и 17, повтещают на сферичеоиих колпачках 4 калориметра и скрепляют между собой по линии ушных клапанов, как указано:на фиг. 2. На отсчетном 20 устройстве 13 гальванеметра устанавливаютзаданный режим испытания, и прибор включает наюревателыный элемент 5 калориметра.Эд.с. термопары б...

Номер патента: 284359

Опубликовано: 01.01.1970

Авторы: Бардыло, Вардыло, Колодий

МПК: G01K 7/16

Метки: датчик, температуры

...сопротпвлс Ипя. Такая конструкция позволяет повысить точность измерений и снизить инерционность прибора,1-1 а фиг, 1 показана конструкция датчика; на фиг, 2 - однц из вариантов схемы включения; на фпг, 3 дана характеристика датчика,ИЗОЛИрова 11 ПЬ 1 Й ГоряиЙ Сияй ТС). Оярэнаходится в .конечноц части зящитцоц арматуры, удаленной от основанной массы тср 1 сн 1 етря и имеющей малую величину локальной топловой инерции, Пра 1 тически последняя может быть доведена до долей секун 5 ды. Холод 1 пые концы термопары 2 находятся во внутренней части чувствительного элемента 3. Один из копцов термопары соединен с оомоткой элемента 4, второй имеет выводной проводник 5,Один пз вариантов схемы включения данного терОметра показан па с 1)иг. 2. Для...

Номер патента: 284361

Опубликовано: 01.01.1970

Авторы: Авсеев, Боград, Волин, Горский

МПК: G01K 13/08, G01K 7/38

Метки: масла, температуры, турбомуфтах

...в любом направлении по величине напряжения удвоенной частоты на выходе датчика, ориентированного в этом направлении.Магнитомодуляционный датчик описанного типа реагирует только на составляющую внешнего магнитного поля, которая направлена вдоль его сердечников, и совершенно нечувствителен к магнитным полям, перпендикулярным продольной оси сердечника. Поэтому дат 1 Н 1, 1151 снустся дат 1 иком продольного поля, Один из выходных зажимов магнитомодуляционного датчика (ММД-датчика) соединен со средней точкой обмотки коммутирующего напряжения генератора, а другой - со входом усилителя б постоянного тока,Средняя точка сопротивлений запирающего напряжения фз и Яз) также соединена со входом усилителя постоянного тока, параллельно которому...

Номер патента: 284362

Опубликовано: 01.01.1970

Авторы: Хритов, Худ

МПК: G01K 17/04

Метки: датчик, потока, теплового

...разрезной крышки 4.Измерительный элемент состоит из корпуса5 и измерительного элемента, имеющего втулку 6, эталонного элемента 7, припаянного серебряным припоехт (например Пср) к кор 20 пусу 5 и к пластине 8 толщиной 1,5 иьи. Впластине 8 профрезерован прямоугольный паз9 под углом 45 к оси датчика глубиной 1 .и,ц,в который зачеканиваются хрохтелевый и медный провода. Провода выводятся через отвер 25 стие диаметром 2 лл и изолируются синоксалевой керамикой 10.Измерительный элемент имеет с торцакольцевую проточку 11 шириной 2 лл. которая заполняется жаропрочным цементом С-т,30 Получающийся при этом охлаждаемый экран/5 А-А Подпиопо Тираж 480 каз 37377 Типография, пр. Сапунова, 2 12 имеет три отверстия 13,для выхода воздуха при заполнении те...

Номер патента: 284363

Опубликовано: 01.01.1970

Авторы: Геращенко, Карпенко, Чимисов

МПК: G01K 19/00

Метки: калориметр, температурной, тепловой

...приемника б.В качестве чувствительного элемента, управляющего с помощью терморегулятора режимом нагрева источника 2, используется термоэлектрический датчик 8, играющий роль нуль-индикатора.Конструктивно калориметрические приемнцки б и б и термоэлектрические батареи 9 и 10 выполнены одинаковыми, и в идеальном случае обе системы по своим теплофизическим и термоэлектрическим свойствам идентичны. Таким образохг, равенство электрических сигналов (термо-э.д. с.) батарей 9 и 10 свидетельствует о равенстве тепловых мощностей, поступающих в каждый из калориметрических приемников, Термобатареи 9 и 10 через чувствительный нуль-гальванометр включены навстречу друг другу.При равновесии системы, а именно при нулевом отклонении зайчика...

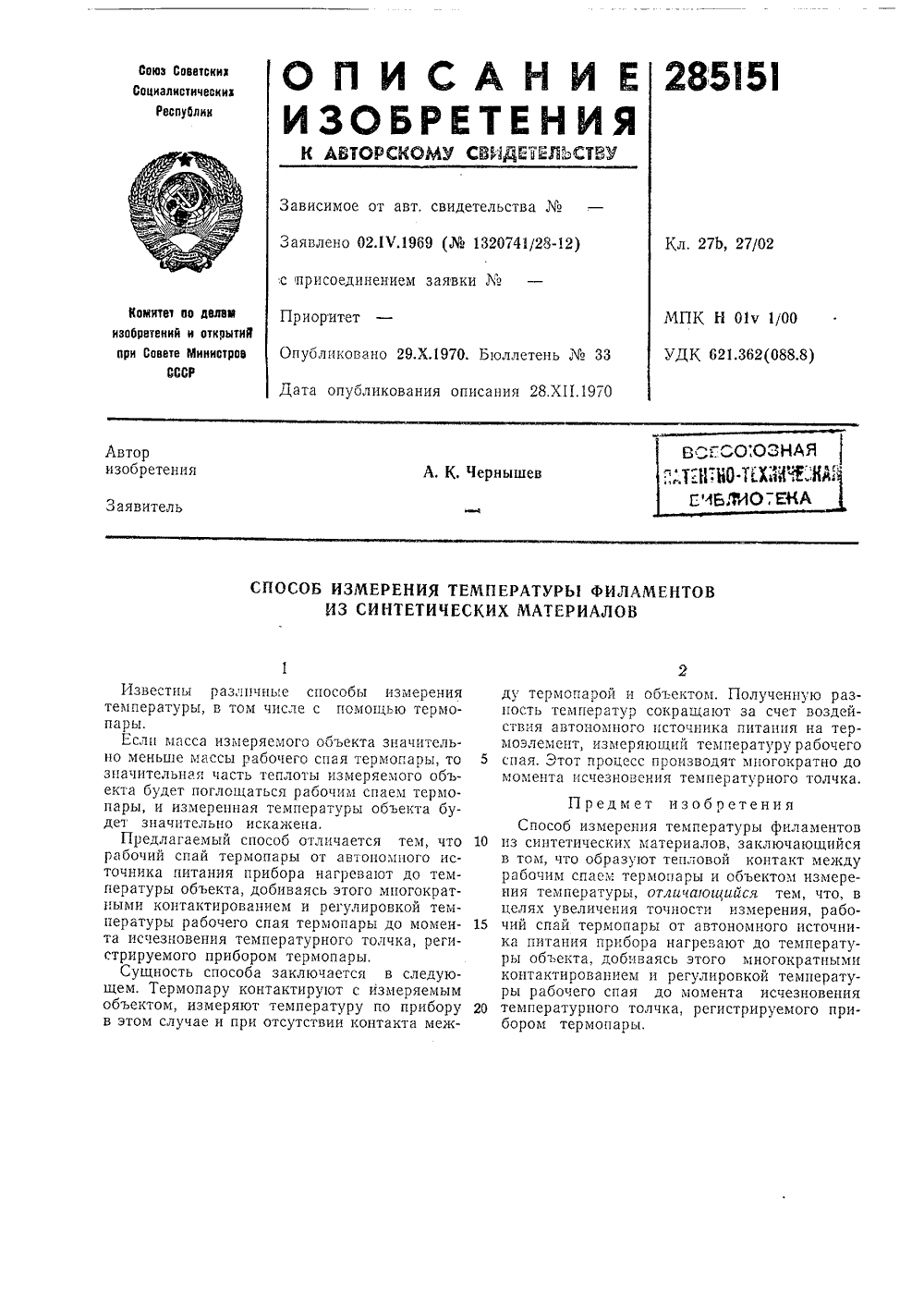

Номер патента: 285151

Опубликовано: 01.01.1970

Авторы: Всг, Ечб, Чернышев

МПК: G01K 7/02

Метки: синтетических, температуры, филаментов

...рабочего сная термопары, то значительная часть теплоты измеряемого объекта будет поглощаться рабочим спаем термопары, и измеренная температуры объекта будет значительно искажена.Предлагаемый способ отличается тем, что рабочий спай термопары от автономного источника питания прибора нагревают до температуры объекта, добиваясь этого многократными контактированием и регулировкой температуры рабочего спая термопары до момента исчезновения температурного толчка, регистрируемого прибором термопары.Сущность способа заключается в следующем. Термопару контактируют с измеряемым объектом, измеряют температуру по прибору в этом случае и при отсутствии контакта между термопарой и объектом. Полученн ность температур сокращают за счет ствия...

Номер патента: 285287

Опубликовано: 01.01.1970

Авторы: Лах, Пал, Разоренов, Стаднык

МПК: G01K 7/16

Метки: сопротивления, термометр

...ермомет ри 2500 е дм изочто иче 15 ред Терм ляцион в них ч тем, чт ния вь сред, в из хими жащии изоазмещенный личающийся ости измере. содержащихт выполнен еимуществ печами: имеет сру плавления,маЗависимое от авт. свидетельстваЗаявлено 15.7.1969 ( 132475818-10 Изобретение относится к области измерительной техники,Известны низкоомные платиновые термометры сопротивления для измерения температурыдо 1300 С. Для более высокой температурымогут применяться термометры из тугоплавких металлов - вольфрама, молибдена, Однако при повышенной температуре в углеродсодержащей среде эти металлы образуют карбиды, в результате чего значительно меняютсяхарактеристики термометра,Термометр сопротивления по данномубретению отличается от известных...

Номер патента: 285288

Опубликовано: 01.01.1970

Авторы: Корнеев, Пио, Щербаченко

МПК: G01K 7/02

Метки: гетерогенного, температуры, факела

...слой, который в сильной степени искажает результаты измерений.Для более высокой точности измерений описываемое устройство снабжено струйным подогревателем, расположенным вблизи спая термопары. частиц на рабочем торце корпуса. В наружном корпусе помещен внутренний защитный корпус 3. Расширяющаяся центральная часть корпуса 3 служит подогревателем газа и вы 5 полнена в форме полого цилиндра, на наружную поверхность которого нанесены винтообразные каналы 4 произвольного сечения глубиной 0,5 мм. Подогретый газ выходит постоянным потоком из кольцевой щели шири ной =0,5 мм, образованной коническим концом внутреннего защитного корпуса, выполняющим роль защитного колпака, в котором помещен горячий спай термопары 5, и отверстием в...

Номер патента: 285289

Опубликовано: 01.01.1970

Автор: Бочков

МПК: G01K 3/10

Метки: высоких, стационарнб1х, температур

...шести размеров между осью ибоковой поверхностью (условие имитации неограниченности тела),Рассматриваемый способ математически15 выражается уравнением температуры среды:1,: 1+ ЕО,где 1,и - температура центральнойчика в указанный момент20 Е - постоянный коэффициентразную величину при разниях критерия Био;О, - разность температур промежуточнойи центральной точек датчика в мо 25 мент максимума скорости изменения последней,На основе теоретических положений для реализации предлагаемого способа были вычислены величины коэффициентов (Е) и отноше 30 ние температуры поверхности датчика в мо285289 Таблица у ( -- 2,4048о 8,04 0,45 100 4,38 1 10 104,430,90 ВгЕлов и/С 54,520,80 4 4 2 Предмет изобретения Составитель М. Фримштейн Корректор Т. А....

Номер патента: 285292

Опубликовано: 01.01.1970

Авторы: Гуськов, Двухшерстное, Яхлаков

МПК: G01K 19/00

Метки: датчиков, потока, тарировки, теплового

...пделять потери через теплоизометров.Цель изобретения в обеспетарировки датчиков тепловогонавливаемых на аэродинамич Для этого используют устроиство, содержащее тепловыделяющий элемент, который выполнен в виде нагреваемого стержня, приводимого в соприкосновение с торцом тарируемого датчика, с сечением, одинаковым по форме и размерам с сечением тарируемого датчика. Стержень вертикально установлен в электронагреваемом корпусе, заполненном расплавленным металлом, уровень которого находится выше рабочего торца стержня и теплоизолирован с боковой поверхности, например, керамической трубкой на длине, определяемой по формуле де а - коэффициент тем материала стерж т - необходимое вреПредмет изобретения составитель В, С, Агапова Техред Т, П....

Номер патента: 286286

Опубликовано: 01.01.1970

Автор: Буйлов

МПК: G01K 5/22

Метки: электротермометр

...мистор), тонкостенный теплоприемный 15 колпачок 3, например алюминиевый; в корпусе датчика установлен обогреватель 4 - источник лучистой энергии, например лампочка накаливания. Эта лампочка служит также индикатором термостатирования. Внутри датчи ка расположены провода б, связывающиеобогреватель 4 и термочувствительный элемент 2 через заключенный в хлорвиниловую оболочку кабель б со схемой регулирования температуры термочувствительного элемента.25 Схема регулирования температуры термочувствительного элемента (см, фиг. 2.) выполнена в виде моста, двумя плечами которого служат индуктивности 7 и 8 обмоток трансформатора 9, а двумя другими плечами - ре зистор 10 и термочувсгвительный элемент 2.2 стави гель Е. Ланцбургехред Т. П. Курилко...

Номер патента: 286287

Опубликовано: 01.01.1970

Автор: Новожилов

МПК: G01K 5/62

Метки: температуры

...причем кольцо снабжено зазором,первичная обмотка подключена к источникупеременного тока, а вторичная - к измерительному прибору, 2На фиг. 1 схематически представлеложенное устройство; на фиг, 2 - торез по А - А.Устройство содержитвод 1, набранный из 3 22, с зазором 3 (форма сердечникано он может иметь и иную форму),пз металлов 4 и б; первичную катушключенную к переменному напряжричную катушку 7 и измерительныйУстройство работает следующимВ цепь первиччой катушки б поременное напряжение. При обтекакатушки б во вторичной катушке 7ется напряжение определенной велтройство работает как трапсформато При изменении измеряемой температуры меняется зазор 3 в магнитопроводящем сердечнике, составленном из биметаллических колец, так как при...

Номер патента: 286288

Опубликовано: 01.01.1970

Автор: Физико

МПК: G01K 17/02

Метки: газов, исследования, калориметр, отвердевших, смесей

...использованием калориметра для исследования смесейозвердевших газов. Предлагаемый калориметр20 содержит калориметрическую камеру, выполненную из теплопроводного материала, крышка которой снабжена капилляром. Калориметр снабжен криогенным теплообменником,соединенным с дном камеры и нагревателем,25 установленным на крышке калориметрическойкамеры, выполненной с развитой поверхностьюиз материала с плохой теплопроводностью, например нержавеющей стали,На чертеже показана схема предлагаемогоЗО калориметра.286288 Предмет изобретения Составитель В. С. Агаповаедактор А. В. Корнеев Техред Т. П. Курилко Корректор Л, Л. Евдонов Заказ 3851/2 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССРМосква, Ж.35,...

Номер патента: 286289

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Заседателев, Кузнеченков, Мишин, Проектный

МПК: G01K 17/08

Метки: материалах, реакции, тепловыделепий, ходе, экзотермической

...исследуемым материалом и окружающей средой. По изменению расхода электроэнергии 15 судят об измеряемой величине. Этим достигается регулирование интенсивности теплообмена между сосудами калориметра и окружающей средой. При этом в системе дифференциального калориметра обеспечивается увеличение тепло- съема с рабочего сосуда с исследуемьвь материалом при увеличении интенсивности тепло- выделений.При снижении интенсивности тний теплосьем с рабочего сосуда уьОб измеряемой величине судят порасхода электроэнергии.В целях обеспечения надежностигания задаваемая разность между те.;., о д бс 10 ОР ойдо Оо Е оЗООО оставитель И, И. ДубсонТехред Т. П. Курилко Корректор Л. Л. Евдон Редактор А. нее Заказ 385113Ц 11 ИИПИ Комит Тираж 480 по делам...

Номер патента: 286290

Опубликовано: 01.01.1970

Автор: Забарный

МПК: G01K 17/00

Метки: 286290

...расходомер 8 с генератором 4 импульсов, частота следования которых пропорциональна величине расхода,Импульсный выход 5 расходомера соединен сключевыми схемами б и 7 и управляет пми.В трубопроводах размещены термодатчики5 8 и 9, например, в виде термосопротивлений.Вход одного широтно-импульсного модулятора 10 соединен с термодатчиком 8 прямоготеплопровода через ключевую схему б, а входдругого широтно-импульсного модулятора 1110 соединен с термодатчиком 9 обратного теплопровода 2 через ключевого схему 7. Выходы 12и 18 широтно-импульсных модуляторов черезсхему 14 запрет подклочены к одному извходов дискретно-аналогового интегратора 1 о,15 второй вход которого, являющийся входом управления генератора тока, соединен с источником 16 опорного...

Номер патента: 287356

Опубликовано: 01.01.1970

Авторы: Заничковска, Кочан

МПК: G01K 7/16

Метки: разности, температур

...с движком, механическисвязанным с движком реохорда компенсаторапеременного тока. т Я., измеряющи Предмет изо ения Устройство для изме т р, содержащее два нпя, соединенные со вторичными обмотках ка, первичные обмот к источнику перемени переменного тока, сое но с термометрами с шееся тем, что, с цел ности темперара сопротивлевключенными орматоров топодкчючены и компенсатор последователь- ения, отличаюения точности ренпя раз термомет встречно и трансф ки которь ого тока, диненный опротивл ью повыш содержит два 2 2, первичные обоследовательно и ое сопротивление тока. Во вторичв включены тер Устройство (см. чертеж) трансформатора тока Т, и Т мотки которых соединены п подключены через балластн Ро к источнику переменного ные обмотки...

Номер патента: 287357

Опубликовано: 01.01.1970

Авторы: Заничковска, Кочан

МПК: G01K 3/08

Метки: разности, температур

...совмес гно со спаями встречно включенных термопар и соединенные с ними в цепь, подключецнуо 15 к измерительному прибору,Такое отличие позволяет уменьшить погрешность от нелинейности характеристик термометров сопротивления.На чертеже показана схема описываемого 20 устройства, состоящая из двух термомстров 1 и 2 сопротивления, соединенных с резисторами 3 и 4 в мостовую цепь, измерительная диагональ которой соединена последовательно со встречно включенными термопарами 5 и б 25 с измерительным прибором 7.Схема работает следующим образом. Термопары помещают в точки исследуемой среды с температурами 1, и 1 е. При подключении их ;епосредственно к измерительному прибору, 30 значение т,э.д.с. практически линейно увеличивается прц увеличении...

Номер патента: 287358

Опубликовано: 01.01.1970

Авторы: Зарубин, Кривоносов

МПК: G01K 7/16

Метки: температуры

...3 И У, 11 С,ЛУ- проводцикового диода 5 в качестве термочувствительпого элемента, переменных резисторов б и 7, привода, состоящего из усилителя 8 и электродвигателя 9.Устройство работает следующим образом. ПрЕдВарИТЕЛьно ПрОИЗВОдИтСя НаСтрО 111 Ка Иа поль при похгощи,перемецного резцстова 7, Эта настройка осуществляется для люоой чеобходимой для даццого случая температуре среды, после чего схема готова к работе. При 5 изменении температуры среды падение наггряжеция на диоде 5 меняется и, следовательно, меняется сцгцал, поступающий ца вход усилителя 8 и далее на управляю цую обмотку электродвигателя 9. После этого 10 вал двигателя 9 поворачивается ц фцкс 1 груеттемператур прц помощи указателя, а тагже одцсвремеццо перемещает движок...

Номер патента: 287359

Опубликовано: 01.01.1970

Авторы: Боженко, Заничковска, Кочан

МПК: G01K 3/08

Метки: разности, температур

...дая и шени5 Устройство для измерения разности температур, содержащее две термопары и измерительный прибор, отличающееся тем, что, с целью измерения разности температур как не- проводящих, так и проводящих электрический 0 ток тел и повышения точности измерения, разноименные электроды каждой термопары или одноименные электроды обеих термопар подключены соответственно к рамкам дифференциального магнитоэлектрического измеритель ного прибора. заключается разделены,а встречно нтом, каж- одну Опубликовано 19,Х 1.1970 Изобретение относит ерительной техники.Известны устройства для изсти температур при помощи дных термопар. В этом случае рратур измеряется при помощирячего и холодного спаев термопар температур, разность между которыми ходимо...

Номер патента: 287360

Опубликовано: 01.01.1970

Авторы: Красковский, Моисеенко, Хакдоженко

МПК: G01K 7/02

Метки: компенсации, нелинейностью, обусловленной, погрешности, характеристиктертопар

...терхрами гр а дуцровкц Х 7 х производить из мерпостоянной разности температур Л 1=, -= 100 С прц одновременном изменении гв интервале п,ц 1 = О,п=600 С.Длявыяснения того, какую пз тследует включить чсэсз делитель нЗаказ ЗЬ 00,1 ЬЦ 1 П 1 Р 1 ПИ Комитет; трытпй при Созенаб., д. 4,5 н, пр, Сапунова,нпогра ния, цеобходимо найти характергссти ескийпараметр К. Для термопары ХКс 1 сгпн) = 0; 1 (т.х) = 49,02 лсвс(сп, - М) =40,16 лсв; Р( 1 н+ Л) = 6,95 лсвИз формулы следует, что К)1. Это означает,что через делитель цапряжеция должна быгьвключена термопара, контролирующая оольшую температуру 11, схема для этого случаяизображена ца чертеже, где 1 и 2 - термоцары, контролирующие температуры соответствеццо 1 и а, 3 ц 4 - резисторы...

Номер патента: 287361

Опубликовано: 01.01.1970

Авторы: Богушевский, Гескин, Гончаров, Институт, Соболев, Сорокин, Степанченко

МПК: G01K 7/02

Метки: 287361

...где 1 и 2 термопары в контролируемых точках футеровки3, 1 - толщина футеровки агрегата; х - пространственная координата; х, и х, - коорди наты контролируемых точек; 1 12 и м - пература соответственно контролируемых чек и расплава.Сущность предлагаемого способа состоит в измерении температуры расплава в агрегате по температуре в двух точках слоя футеровки агрегата и промежуткам времени между резким изменением температурного режима агрегата и изменением температур контролируемых точек, а также в обработке полученной информации в счетно-решающем устройстве.Из теории нестационарной тепловодностп известно, что в пограничном слое распределение температуры по толщине футеровки без большой погрешности может быть эппроксимировано линейно...

Номер патента: 287362

Опубликовано: 01.01.1970

Авторы: Андреев, Улановский

МПК: G01K 7/30

Метки: максимальной

...сортировки полупроводниковых -приборов по З 0 величине перегрева р - п-перехода. гм оНастоящее изобретение относится к области создания устройств для контроля параметров полупроводниковых приборов, в частности максимальной мгновенной разности температур между р - п-переходом и корпусом.Известны устройства для измерения максимальной мгновенной разности температур между р - и-переходом и корпусом полупроводникового прибора в условиях воздействия импульсов прямого тока, содержащие генератор импульсов прямого тока нагрева, генератор постоянного измерительного прямого тока и блок измерения падения напряжения иа р - п-переходе, вызываемого измертильиым током.В этих устройствах точность измерения недостаточна, так ак в качестве блока...

Номер патента: 287363

Опубликовано: 01.01.1970

Авторы: Войцехов, Черн

МПК: G01K 11/14

Метки: температуры

...падения светового пучка на границу стекло в жидкос следует,выбирать близким к 90, поскольку при этом повышается чувствительность измерительного устройства.и, ,)Действительно, при этом отношениеп,1 .) соответствующее границе полного, внутреннего отражения, оказывается близким к единице, и волновая граница полного внутреннего отражения располагается неподалеку от длины волны, для которой наблюдается совпадение показателей преломления стекла и жидкости и которой соответствует маисимальная интенсивность проходящего сквозь измерительный элемент света (отсутствует, отражение на границе стекло - жидкость).Это приводит к повышению контрастности границы полного внутреннего отражения (свет в темно), т. е. к возрастанию чувствительности...

Номер патента: 288350

Опубликовано: 01.01.1970

Авторы: Заничковска, Кочан

МПК: G01K 7/16

Метки: температуры

...ог 0 до 650 С падает на 20 о/оВ предлагаемом устройстве для создания равномерной или расширенной шкалы для повышения точности измерения последовательно с рабочим сопротивлением основного реохордя включено рабочее сопротивление дополнительного реохорда, движки которого механически связаны, а токовыводящее сопротивление основного и дополнительного реохордов подключены соответственно к усилителю и 7 цуцтирующему сопротивлению.На чертеже дана схема предлагаемого устройства.Устройство содержит термометр 1 сопротивления, включенный последовательно с первичной обмоткой трансформатора 2 тока, во вторичную обмотку которого включены основной реохорд 3 и последовательцо с ним дополнительный реохорд 4 с шунтирующим 5 и компенсационным 6...

Номер патента: 288351

Опубликовано: 01.01.1970

Авторы: Крыжановский, Ледвий, Пал, Стаднык

МПК: G01K 7/16

Метки: сопротивления, термометр

...длины платиновой проволоки.Это достигается выполнением каркаса цз двух сложенных ребрами и жестко скрепленных одна с другой частей, каждая цз которых имеет в сечении форму трехгранной звездочки ц снабжена бцфилярно намотанным чувствительным элементом, причем чувствительные элементы соединены между сооой последовательно.5 На чертеже показан чувствительный элемент с разрезом по Л - .4.Чувствительньш элемент термометра состоит цз двух каркасов 1, по длше граней кото.10 рых нанесена шаговая насечка для бцфцлярной укладки платиновой проволоки 2. Конь проволоки привариваются к выводам , закрепленным В каждоъ каркасе с помошью глазури.15 Каркас чувствцтлеьного элсмсцта выполненна основе стеатитовой керамики и имеет поперечное сечение в виде...

Номер патента: 288352

Опубликовано: 01.01.1970

Авторы: Инц, Каушанский, Кривоносое, Лунин, Маркович, Оганесов, Панченков, Паушкин, Черных

МПК: G01K 7/16

Метки: датчик, температуры

...характеристиками, вводить связки. Кроме того, термодатчцкц на ос нове полимерных полупроводшков с системойсопряженных связец имеют низкую стоцмосгь изготовления, Рабочее тело термодатчцка может быть изготовлено любой формы прессовашем в специальных прессформах цлц в виде 30 б 1 сцнок прц дооав,1 ецц связок. иков темпеаметров подй. поли звена В предлагаемом датчике температуры для повышения радиационной стойкости термочувствительный элемент выполнен на основе полибутилцианата. Благодаря применению в качестве основы для изготовления рабочего тела термодатчика полимерных полу;роводников с системой сопряженных связей, устойчивых к действию радиации, изменение характеристик датчика, связанное с ионизирующим излучением,...

Номер патента: 288353

Опубликовано: 01.01.1970

Авторы: Крнвоносов, Московский

МПК: G01K 7/22

Метки: датчик, температуры

...элемента, источник питания и резистор нагрузки.Предлагаемый датчик отличается тем, что он снабжен двумя послвдовательно соединенными с катодом или анодом четырехслойного управляемого переключающего прибора резисторами, средняя точка которых через третий резистор подключена к его аиоду или катоду.Это позволяет повьгсить точность измерения и обеспечить взаимозаменяемость термочувствительных элементов.Схема устройства представлена на чертеже.Датчик состоит из источника питания 1, резистора нагрузки 2, постоянных резисторов д - б и управляемого четырехслойного переключающего прибора б в качестве термочувствительного элемента.В частных случаях один из постоянных резисторов может отсутствовать.В качестве термочувствительного...

Номер патента: 288356

Опубликовано: 01.01.1970

Автор: Тара

МПК: G01K 17/08

Метки: потоков, тепловых

...направлецию теплового потока, размещены термоэлементы, выполненные в виде тонки.; пластин 2 и 8 из той же термочувствительпой керамики, поверхности которых покрыты тонкими слоями 4, 5 и 6, 7 цапыленного в вакууме металла.Термочувствительная керамика изменяет свою диэлектрическую проницаемость в зависимости от температуры, изменяя тем самым электрические емкости С 1 и С (см. фиг. 2), которые представляют собой термокондецсаторы тепломера,Основание 8 со стороны, обращенной к тепловому потоку, имеет чернение для лучшего поглощения тгплового потока. Боковые поверхности дополнительной стенки 1 и основания 8 покрыты теплопзоляцпонцым материалом 9.Электрическая схема включения представляет собой мостовую схему, составленную из элементов...

Номер патента: 320127

Опубликовано: 01.01.1971

Авторы: Австри, Гюнтер, Иностранцы, Маттиас, Ферайнигте

МПК: G01K 7/02

Метки: непрерывного, плавильных, рафинировочныхпечах, температуры

...минимальнымтепловым сопротивлением и размеры кожухас определенной толщиной подобраны дляулавливания и сохранения необходимого большого перепада температур между точкой измерения в устройстве и присоединением измерительной части к водоохлаждаемой фурме.Когда точка измерения, т. е, место горячегоспая термопары, нагревается до температуры, соответствующей температуре ванны, например до 1600 - 1800 С, то выведенный наверхнем конце измерительной части и введенный в водоохлаждаемую часть измерительнойфурмы компенсационный провод нагреваетсядо температуры не более 50 С,Размещение точки измерения на определенном минимальном расстоянии от огнеупорного кожуха, т. е. когда защитная труба с термопарой длиннее кожуха не менее чем на40 мм...
