G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 845020

Опубликовано: 07.07.1981

Автор: Сычик

МПК: G01K 7/16

Метки: датчик, температуры

...нсел, частично изолирует слойДостаточно эффективной ягерманий ( 1 Е = 0,66 эВ) - ф8450204диода 6, который усиливается усилителем постоянного тока 7.При достижении некоторой критическойтемпературы, определяемой свойствами полупроводниковых слоев и элементами электрической схемы, срабатывает реле 8, подключаю 1 цее к измерительному прибору полупроводниковый слой 3, выполненный из широкозонного материала,Датчик температуры, выполненный, например, из германия и фосфида галлия, позволяет измерять температуру в диапазоне 10 в 10 К, т. е. в сравнении с прототипом более, чем в два раза расширяет диапазон контролируемых температур. Формула изобретения Один из омических контактов 4 является общим к полупроводниковым слоям 1 и3, он может быть...

Номер патента: 845021

Опубликовано: 07.07.1981

Авторы: Краев, Кузьмин, Купцова, Спинко, Эльдаров

МПК: G01K 15/00

Метки: градуировки, датчиковтеплового, потока

...8 в горизонтальном направлении, перпендикулярном направлению движения каретки 3, По линии, параллельной направляющим 2, в плите 9 расположены гнездо для абсолютного приемника 10 лучистого теплового потока и термостатированное гнездо для установки градуируемого приемника1 лучистого теплового потока. Термостатированное гнездо представляет собой емкость 12 типа сосуда Дьюара (для хладагента, например жидкого азота) с защитным кожухом 13, присоединенным к горловине емкости 12 и нижней стороне верхней плиты 9, Между зашитным экраном 4 и плитой 9,5 10 15 20 25 зо 35 4 О 45 50 55 в которой выполнено отверстие 14, концентрично кожуху 13 установлено герметизируюшее кольцо 15, также не позволяющее выходить газообразному азоту под защитный экран...

Номер патента: 847066

Опубликовано: 15.07.1981

Авторы: Гавриленко, Мелихов, Родин, Чичинадзе

МПК: G01K 5/62

Метки: термореле

...4, расположеннътй на внутрен.ней поверхности корпуса 1, термоэлемент 5с биметаллической сферой 6, нормально-замкнутыми контактами 7 (мостикового типа) ивозвратной пружиной 8, регулироночный винт9 втулку 10 и резистор 11.847066 30 3Устройство работает следующим образом.При повышении температуры окружающей среды до заданной температуры срабатывания биметаллическая сфера 6 "щелчком" пвогибается в обратную первоначальной сторону, под действием возвратной пружины 8 нормальнозамкщтые контакты 7 размыкаются и разрывают рабочую цепь.Для увеличения величины коммутирующей мощности термореле после предварительной регулировки температур срабатывания и возврата заполняется инертным газом, например аргоном.Если температура срабатывания отличается от...

Номер патента: 847067

Опубликовано: 15.07.1981

Авторы: Евстратов, Кухарев, Логинова, Солдатов

МПК: G01K 7/00

Метки: измере-ния, многоканальное, температуры

...входу операционного усилителя 7, а вы-, 10ходы А соединены с выводами делители от.рицательной обратной связи, состоящего изрезисторов (В:, Вп). Выход операционного усилителя 7 подключен к входу АЦП 8.Датчики 1 поочередно подключаются коммутатором 2 к неинверсному входу усилителя7, На инверсный вход усилителя заведена отрицательная обратная связь по напряжениюна делитель, выполненный на резисторахВ.,Вп, коэффициент деления которого устанав- Ф о р м у л а и з о б р е т е н и яливается с помощью ключей 6, управляемыхсигналом с дешифратора 4 через схемы 5 управления, каждая из которых объединяет повходу управляющие сигналы, включающие каналы с одним измерительным диапазоном.При этом коэффициент деления в цепи обрат.ной связи для каждого...

Номер патента: 847068

Опубликовано: 15.07.1981

Авторы: Вертоградский, Голято, Рыкова

МПК: G01K 7/02

Метки: термопара

...фиг, 1 представлена термопара, общийвид; на фиг, 2 - вариант защитной оболочки термопары; на фиг, 3 и 4 - примеры при.менения предлагаемой термопары для измерения температуры поверхности и объема объек.та исследования, соответственно.Термопара (фиг. 1) содержит термоэлектро.ды 1 и 2 и электроизоляторы 3 - 5. На фиг,3 и 4 изображены также тигель 6, объект 7исследования, защитная оболочка 8, засыпка9 из огнеупорного порошка или керамический тигель соответственно.Контактирующие концы термоэлектродов выполняются срезанными по плоскости А, перпендикулярной плоскости чертежа, при этомугол а межцу этой плоскостью и осями тер.моэлектродов в области. их контакта меньше90 . Концы термоэлектродов находятся взаклиненном состоянии...

Номер патента: 847069

Опубликовано: 15.07.1981

Авторы: Грибок, Зорий, Карабелеш, Качайло, Ляпко, Пуцыло, Шморгун

МПК: G01K 7/02

Метки: температуры

...неподвижные контакты переключателей 16 или 21 объединены между со бой и подаются через дополнительный переключатель 17 или 22 на вход интегратора б. Вторые неподвижные контакты переключателей 17 и 22 связаны с общей шиной, а;первые неподвижные контакты соединены между со. бой и подключены ко входу интегратора 6. Вследствие разбития коммутирующих пере. 40 ключателей на блоки и коммутации выходных сигналов каждому из блоков посредством дополнительных переключателей 17, 22 и т.д воздействие токов. утечки на интегратор б вызывается лишь переключателями 17, 22 и т,д. 45 каждому из блоков. Так если в блоке 13 или 18 имеем К переключателей 16, то при работе блока 13 (переклачатель 17 в .верхнем положении) на интегратор 6 воздействуют токи...

Номер патента: 847070

Опубликовано: 15.07.1981

Автор: Громов

МПК: G01K 7/02

Метки: температуры

...сопротивлением диодного функционального преобразователя 6, источник 1 О 7 стабилизированного напряжения и резистивный делитель 8 напряжения, Питание усилителей 2 и 3 осуществляется от источника 7 .стабилизированного напряжения. Устройство работает следующим образом, В исходном состоянии потенциальные уровни на резисторах задающего плеча диодногофункв;ионального преобразователя 6 подобраны так, что при температуре холодного сная термопары 1 и терморезистора 5, выбранной за начало отсчета, их величина на части этих резисторов меньше падения напряжения на терморезисторе 5; Равенство температур горячего и холодного,спаев термопары 1 способствуетсоотношению. сигналов на выходе усилителя 2 25 и делителя 8, при котором на выходе усилителя 3...

Номер патента: 847071

Опубликовано: 15.07.1981

Авторы: Матусевич, Ратников, Сластенин

МПК: G01K 7/02

Метки: вакуумных, температурыв, термопара, установках

...2,внутри которой установлена катушка 3 с на.мотанным на ней запасом термоэлектроднойпроволоки 4, образующей рабочий спай 5 тер847071 3мопары и используемой по мере износа снаятермопары, Катушка состоит из двух металли 4 ческих ступиц 6 и 7, пзолировашгых друг отдруга, Каждая ступица имеет ось 8 и 9 вращения,являющуюся одновременно осевым контактом, к5которому подключен свободный конец термоэлектродной. проволоки. Осевые контакты изолированы от корпуса головки изоляционнымивтулками 10 и 11 и установлены с возможностью вращения между неподвикными центрирующими контактами 12 и 13, закреплен-ными на упругих вакуумных уплотнениях 14и 15, закрывающих отверстия головки 16 и 17;Термопара работает следующим образом,В процессе измерения...

Номер патента: 847072

Опубликовано: 15.07.1981

Авторы: Ануфриев, Крыжко, Сахаров, Чистякова

МПК: G01K 7/02

Метки: высоких, газовом, потоке, температурторможения, устройстводля

...отверстия камеры торможения, связанных между србой по закону геометрической прогрессии, произвольным знаменателем 9 В = 9 8 = 9 8 з Искомую температуру газа определяют путем решения трех уравнений теплового баланса вида (2). На чертеже схематически изображено устройство .для измерения температуры газа, разрез. 7072 4 Устройство содержит термопару 1, расположенную в цилиндрической камере 2 торможения имеющей входное 3 и выходное 4 отвер- .стия. С внешней стороны на камеру торможения одета скользящая втулка 5, которая можетперемещаться по внешней поверхности камерыторможения в пределах определяемых размером паза во втулке 5 и штифтом 6 Втулка5 имеет отверстие равное по диаметру выход.ному отверстию в камере торможения, с помощью...

Номер патента: 847073

Опубликовано: 15.07.1981

Авторы: Алиев, Исмайлов

МПК: G01K 7/14

Метки: температуры

...информационных входа и состоит из сетки резисторов К - 2 й и двухпоэи-; ционных переключателей 14.Устройство для измерения температуры работает следующим образом, фВ начале измерения входной переключатель 2, управляемый сигналом с блока б управления, подключает ко входу преобразователя 3 термодатчик 1. Производится цифровое измерение, его результат записывается в реверсивный счетчик 5 и блок 12 памяти.Поскольку характеристику преобразования датчика температуры с боль", шей степенью точности можно аппрок" симировать кривой второго порядка, результат записанный в реверсивном счетчике, можно представить в виде- коэффициент нелинейности.Затем входной переключатель 2 ,подключает ко входу преобразователя 3 напряжения в частотувыход...

Номер патента: 847074

Опубликовано: 15.07.1981

Авторы: Горбовский, Медведев, Рутман

МПК: G01K 7/40

Метки: температуры

...1 приводит к увеличению напряженности электрического поля в разряде и к увеличению напряжения на гаэоразрядной ячейке. Таким образом, изменение напряжения на газораэрядной ячейке 1 оказывается однозначно связанным с изменением температуры среды, в которую помещен резервуар 3, Поддержание постоянной температуры в гаэоразрядной ячейке 1,предохраняет от нагревания наиболее ответственный узел устройства - газораэрядную ячейку с электродами, что увеличивает долговечность устройства.Кроме того, это дает возмОжность линеаризовать выходную вольттемпературную характеристику устройства, что повышает точность измерений. Электрические параметры разряда зависят как от давления газа в газоразрядной ячейке, так и от характера и интенсивности...

Номер патента: 847075

Опубликовано: 15.07.1981

Авторы: Поляков, Репик, Соседко

МПК: G01K 13/02

Метки: температуры

...устройство.Между корпусом 1, который предназначен для защиты калориметра от.теплового воздействия горячего потока, омывающего зонд извне, и калориметром 5 имеется теплоизоляционная воздущная прослойка,.при этом герметизация в местах крепления калориметра с корпусом осуществляется с помощью клея БФ"2. Заостренная передняя кромка калориметра служит для уменьшения,притока тепла к торцу калориметра. Благодаря наличию накидной гайки10 конструкция зонда является разборной, что создает удобства в его эксплуатации,В процессе измерения порция горячего газа, отсасываемого из потока,проходит через канал цилиндрическогокалориметра, выполненного из меди. При этом большая часть тепла передает ся от газа к калориметру. Температура калориметра 5...

Номер патента: 847076

Опубликовано: 15.07.1981

Авторы: Альперович, Дехтярчук, Измайлов, Киясбейли, Тер-Исраелов, Турчанинов, Фарадж-Заде, Фролов

МПК: G01K 17/16

Метки: количества, тепла

...который от первого сигнала импульсной последовательности ус.танавливается в такое положение, при котором только на ключ 9 поступает 40 управляющий сигнал, обеспечивающий подключение выхода источника 11 опорного тока, подключенного также к управляющему входу широтно-имйульсного модулятора 7, к термометру 4 сопротивления и выхода логической ячейки 13 к суммирующему входу реверсивного счетчика 15 и на элемент 6 задержки, выдающий сигнал с некоторым запаздыванием (достаточным для установления управляющего напряжения, равного падению напряжения на термометре 4 сопротивления на входе широтно-импульсного модулятора) на запускающий вход широтно-импульсного модулятора53Пи этом на выходе широтно-импульсного модулятора 7 формируется импульс...

Номер патента: 849016

Опубликовано: 23.07.1981

Авторы: Круглова, Кушнирчук, Светлый, Столярчук

МПК: G01K 7/16

Метки: медикобиологических, объектов, преимущественно, температурыповерхности

...к двум дугообразнымпружинящим проводникам 2 из матернала с невысокой теплопроводностью.Места крепления термочувствительного элемента к пружинящим проводни- ЗО кам и сам термочувствительный эле849016 б/53 ИИПИ аз иал ПППфПате мент покрыты затвердевающим веществом 3 (лаком, компаундом, смолой и т.п.) таким образом, что контактная грань чувствительного элемента, касающаяся измеряемой поверхности, остается непокрытой. Проводники 2, служащие электрическими выводами, прикреплены к корпусу 4, защищающему термочувствительный элемент от конвективных потоков. В верхней части корпуса имеются отверстия 5, соотношение диаметра и длины которых выбрано таким, чтобы исключить влияние конвективных потоков. По кольцевидному основанию корпуса наклеено...

Номер патента: 849017

Опубликовано: 23.07.1981

Авторы: Дубовой, Сердюк, Юрковский

МПК: G01K 13/04

Метки: заготовок, преимущественно, прокате, температуры

...Я.Пусть для регистрации напряженияс помощью АПЗ его нужно подаватьплюсом к точке В, а минусом к точке Г.В исходном состоянии, когда в полевизирования ППТ 1 нет прокатываемой 4заготовки, на выходе ПУ 4, а следовательно, и на выходном сопротивлениибесконтактного задатчика (резисторй), есть напряжение, плюсом приложенное к точке Д, а минусом к точ- у ке Е. Это напряжение начального смещения указателя АЛЗ через внутреннее сопротивление ППТ 1 Р 1, зашунтированное входным сопротивлением ПУ 4В 4, прикладывается к точкам В и Г.Все ППТ рассчитаны для работы с самопишущими автоматическими потенциометрами, при этом их внутреннее сопротивление не превышает 200 Ом.Величина сопротивления В 4 составляет обычно несколько кОм или большеи может...

Номер патента: 849018

Опубликовано: 23.07.1981

Авторы: Андреев, Бравова, Геращенко, Грищенко, Калунянц, Лебедев, Селиверстова, Удовченко, Шарапов

МПК: G01K 17/00

Метки: биомассыв, количества, культиви-рования, периодического, процессе

...температуры в термостате б включают суховоздушный термостат 5, добиваясьв установившемся режиме равенстватемператур в теплообменнике 2 итермостате 5. Контроль за равенством.температур осуществляют тепломе Ором 3. При выравнивании температурпоказания с тепломера 3 на приборе 4соответствуют нулевому значению.Непосредственно перед измерением теплопродукции микроорганизмов 55емкость 1 заполняют питательной средой с высеянными в ней микроорганизмами и снимают кривую удельной теплопРодукции самописцем 4В процессеизмерения удельной теплопродукциификСируют их,максимальную, для данного случая величину сХ и, имея зависимость т(Т): К с, полученную аналогично ранее, подставляют полученную величину х в уравнение( ) )и % ) Ф ХХс,и таким образом...

Номер патента: 851115

Опубликовано: 30.07.1981

Авторы: Замятин, Мишарев

МПК: G01K 1/14

Метки: импульсов, преобразования, термо-сопротивления, частоту

...терморезистору включается образцовое сопротивление й что приводит к увеличению Г. Одйовременнос включением коммутирующего элементареверсивный счетчик устанавливаетсяв ноль, передним фронтом первого импульса и на его сумиирующий вход поступает 1 . По окончании первогоимпульса в реверсивном счетчике хранится код й д с, , За времядействия второго импульса, при котором й 6 зашунтировано, из й вычита ется число й д 1, 1 пропорциональное Г , и в реверсивном счетчике формируется код разностин, - н -н -к(1+ - в -р )дсй ййок45К(1 - -ф ) дикйрЗадним фронтом второго импульсаэто число записывается в регистр 9,после чего поступает на управляющие З 6 входы делителя 10 частоты. Коэффициент деления управляемого делителя обратно пропорционален...

Номер патента: 851116

Опубликовано: 30.07.1981

Автор: Гагарин

МПК: G01K 5/62

Метки: темпера-туры

...осибалки, совпадающей с диаметром кольца,На чертеже схематически показанопредлагаемое устройство.Датчик содержит биметаллическийэлемент 1 в виде кольца с зазорамиЫ и 62, расположенными на разныхконцах диаметра кольца, магнитопроводящую балку 2, соединенную с магнитопроводящим металлом 3 биметаллического элемента 1. На балке 2 размещены намагничивающая-обмотка 4,подключенная к источнику переменноготока, и измерительная обмотка 5, подключенная к измерительному прибору 6.Датчик работает следующим образом.При изменении температуры окружающей среды изменяется температура биметаллического кольца 1, что приводит к изменению зазоров Ь 1 и ь 2, Приэтом происходит изменение магнитного851116 сопротивления и магнитного потока,Наводимая в...

Номер патента: 851117

Опубликовано: 30.07.1981

Авторы: Кизема, Кочан, Кунаковский, Лиманюк, Мильченко, Саченко, Троценко

МПК: G01K 7/01

Метки: темпера-туры

...вход которогопоступает сигнал из счетчика 6 времени, соответствующий времени эксплуатации ППТ 1 при измеряемой тем- фф пературе, При этом на выходе функционального преобразователя 5 Формируется сигнал, представляющий собой некоторую функцию двух переменных,являющуюся реализацией математичес- Щкой модели дрейфа,представленной, например, в форме полного дифференциала. Этот сигнал интегрируется повремени и температуре в двойном интеграторе 11 и через четвертый ключ 19 и второй запоминающий блок 20 по-. ступает на вход сумматора 2 пронэФводя коррекцию дрейфа характеристики ППТ 1 согласно математической модели дрейфа ППТ, реализуемой функциональным преобразователем 5 и интегратором 11 . При изменении температуры по команде дифференциатора...

Номер патента: 851118

Опубликовано: 30.07.1981

Авторы: Банников, Гоцуленко

МПК: G01K 7/02

Метки: высоких, ста-ционарных, температур

...основанный на кратеменном помещении термопреобра ения - повышение точтем,851118 О Формула изобретения Заказ 6316/507 Подписное На фиг. 1 представлена схема устройства, на фиг. 2 - временные диаграммы еУстройство содержит термопреобразователь 1, дифференцирующий усилитель 2, индикатор 3.Способ осуществляется следующимобразом,В исследуемую среду, имеющую высокую стационарную температуру, кратковременно помещают термопреобраэователь 1 и с его выхода снимают сигнал, который в регулярном тепловомрежиме изменяется по зависимости(фиг. 2, линия 4), представляющейсобой переходную характеристику тер"мопреобраэователя. По оси абсцисс(фиг. 2) отложены текущие значениявремени Ь, по оси ординат, - уровнивыходного сигнала йп термопреобраэователя 1...

Номер патента: 851119

Опубликовано: 30.07.1981

Авторы: Азарян, Амирбекян, Гарунц, Манукян, Симаворян

МПК: G01K 7/13

Метки: температуры

...в среде определенной температуры (например, с30 оС), После усиления сигнал поступает через выходной ключ 6 на блок 10 памяти, в котором запоминается уровень этого сигнала. На измерительный прибор 8 поступает разность сигналов от датчика температуры и от эталонного элемента соответственно. Измерительный прибор регистрирует разность температур окружающей среды датчика и температуры, соответствующей сигналу, выработанному эталонным элементом.Предлагаемое устройство позволяет с высокой точностью регистрировать необходимый диапазон температур со+ Ьс, где о - температура, соответствующая эталонному элементу,дс - диапазон изменения измеряемойтемпературы. Кроме того, точностьизмерения остается постоянной при изменении питающего...

Номер патента: 851120

Опубликовано: 30.07.1981

Авторы: Евстратов, Кухарев, Логинова

МПК: G01K 7/16

Метки: температуры

...5 транзистором а коммутатора 3. Процесс измерения состоит иэ двух тактов, в первом такте датчик подключается к источнику питания транзистором Ь, во втором - транзистором с, при этом сигналы на входе измерительной цепи имеют соответственно следующие .значения:О =,1 гД(Я+ г)Цгде О - сигнал на входе иэмеритель 1ной цепи в первом такте измерения;О - сигнал на входе иэмерительной цепи во втором такте;г - сопротивление линии, соединяющей датчики с общей точкой;й - сопротивление датчика.Результатом измерения является разностьаО=Ог -О 1 =за20Таким образом, результат измерения не имеет составляющей, снижающей его точность, которая имеет место в известном устройстве для измерения температуры. Кроме того, благодаря 25 введению схемы управления...

Номер патента: 851121

Опубликовано: 30.07.1981

Авторы: Вепринский, Колпаков, Мещеряков, Семенов, Шевелев, Шмалий

МПК: G01K 7/32

Метки: механических, температурыi, усилий

...с вызываемыми иэ запоминающего блока 10 допустимыми погрешностями Ф . В случае, если хотяобы одно из У д , ва выходе эле" мента И 13, куда поступают сигналы с блоков 11 и 12 сравнения, получают сигнал, разрешающий продолжение итераций в вычислительном блоке 9 и запрещающий выдачу сигналов о силе и температуре с запоминающего блока 10, В противном случае на входе элемента И 13 имеется .сигнал, прекращающий итерации, сбрасывающий все регистры вычислительного блока 9 в исходное. положение и разрешающий выдачу иэ запоминающего блока 10 результатов,получивших, в ходе последней итерации,которые укладываются в пределы заданной погрешности 0 ф . Генератор 8 тактовых импульсов вновь открывает преобразователи частота-код и начинает ся новый...

Номер патента: 851122

Опубликовано: 30.07.1981

Автор: Паперно

МПК: G01K 7/38

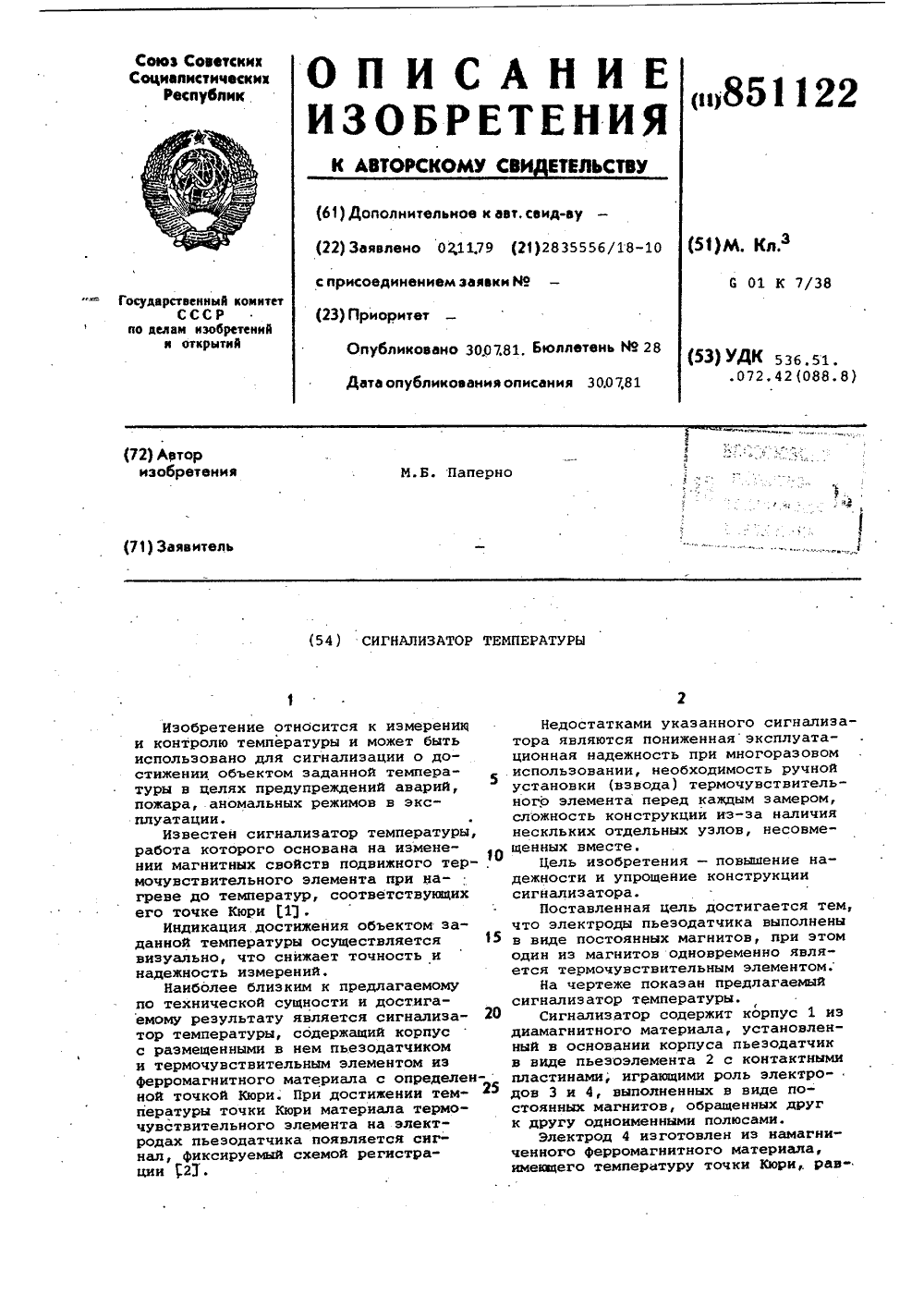

Метки: сигнализатор, температуры

...элемента на электродах пьезодатчика появляется сигнал, фиксируемый схемой регистрации 23851122 Формула изобретения Составитель Н. СоловТехред А, Савка Редактор В. П Заказ 6316/55 т Тираж 907 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/ нлиал ППП "Патент", г. Ужгород, ул, Проектная,ную предельному значению контролируемой температуры, и поджат к пьезоэлементу 2 с помощью накладок 5, соединенных с корпусом 1. Сила поджатия определяется требуемой.чувствительностью настройки датчика и зависит от магнитных свойств постоянных магнитов 3 и 4, которые через электрические проводники б соединены со схемой 7 регистрации.Сигнализатор работает следующим образом. 0В исходном...

Номер патента: 851123

Опубликовано: 30.07.1981

Авторы: Войцехов, Чернякова

МПК: G01K 11/12

Метки: датчик, температуры

...комитета СССРизобретений и открытийа, Ж, Раушская наб д. ППП "Патент", г. Ужгород, ул. Проектна ил лом - иэооптической смесью 5 и 6, имеющей другой диапазон измерений.При освещении датчика светом от осветителя луч 7 белого света падает на крышку 1 кюветы, причем часть белого света (4-5) отражается в виде белого блика 8; а часть света прохо 5 дит сквозь изооптическую смесь, отражается от ретрорефлекторного зеркала 4 и выходит в виде цветного луча 9, цвет которого несет информацию о температуре датчика.В случае нормального падения белого света лучи 8 и 9 направлены в одну сторону (в сторону осветителя), и белый блик накладывается на цветное иэображение, При наклонном паде нии белого света (7, 8, 9 ) на датчик блик и цветной луч направлены...

Номер патента: 851124

Опубликовано: 30.07.1981

Авторы: Глуцкий, Скачко

МПК: G01K 17/00

Метки: калориметр

...циркулирующего ЗО через камеру 1 воздуха. Контроль температуры воздуха, покидающего оболочку 2, осуществляется измерителем 26 температуры, установленным в воэдуховоде 15. Для тепловлажностной об- З 5 . работки (нагрева и увлажнения или осушения) поступающего в камеру 1 воздуха служит блок 27 воэдухоподготовки.40Калориметр работает следующим об" разом.Внешний воздух с параметрамк 3;, с д (точка Г) поступает в камеру 1, где воспринимает выделяемое исследуемым объектом 5 явное и скрытое тепло и на выходе из объема 1 принимает параметры с, йн, д, (точка а). В оболочку 2 воздух поступает с параметрами точки а, при этом расход его через оболочку устанавливается, фф ориентируясь на разность показаний термометров 22 и 26 (она должна быть...

Номер патента: 851125

Опубликовано: 30.07.1981

Авторы: Боднарук, Демчук, Иоффе

МПК: G01K 17/00

Метки: микрокалориметр

...термобатареи 25 на плоскостях, касательных к калориметрической ячейке, позволяет увеличить тепловое сопротивление термоэлементов что приводит к увеличению разности температур между концами ветвей термоэлементов. Это, в851125 формула изобретения иг.1 свою очередь, ведет к увеличению КПД и чувствительности термобатареи.Предлагаемое расположение термоэлементов позволяет также при заданных размерах калориметрической ячейки уменьшить габариты внешней оболочки, так как в этом случае расстояние между внешней оболочкой и калориметрической ячейкой будет меньше при длине термоэлементов такой же, как у известных микрокалориметров. В случае сохранения габаритов внешней оболочки предлагаемая конструкция позволяет увеличить объем калориметри-. ческой...

Номер патента: 851126

Опубликовано: 30.07.1981

Автор: Цернант

МПК: G01K 17/00

Метки: жидкости, замо-раживании, поверхности, потокак, раздела, теплового, фаз

...цепочкипузырьков. Цепочки пузырьков окклюдированного газа также, как вектортеплового потока, направлены по нормали к изотермической поверхности щраздела фаз, Их регистрируют, например, путем объемного фотографирования при сильном освещении или просвечивании рентгеновскими лучами,Для того, чтобы определить нетолько направление, но и величинувектора теплового потока, фотографирование затвердевшей массы производят периодически через фиксированные промежутки времени. Тогда, знаяобъем и плотностЬ намерзшего эа оп-ределенное время льда, теплоемкостильда и воды и теплоту фазового превращения, определяют величину теплового потока на интересующем участке поверхности раздела фаз, по формулеЦ РиВ тех случаях, когда излучают параметры теплового...

Номер патента: 851448

Опубликовано: 30.07.1981

Авторы: Василенко, Ершов, Ральцев

МПК: G01K 11/06, G08B 17/06

Метки: превышения, сигнализатор, температуры

...может иметь несколько контактных групп, в том числе работающих на замыкание, размыкание, переключение.С и гнал изатор перегрева работает следующим образом,При перегреве объекта нагревается наконечник 3 и помещенная в нем легкоплавкая вставка 4. При достижении определенной температуры легкоплавкая вставка 4 расплавляется и шток 5 под действием пружины 9 опускается до соприкосновения кольцевого выступа 8 штока 5 с упором 10. При этом кольцевой выступ 8 воздействует на контактную группу 11, которая коммутирует цепь защиты и дистанционной сигнализации, При перемещении штока 5 перемещается и рукоятка 7 взвода, в кольцевом пазе 13 которой находится один конец флажка 12, При этом второй конец флажка 12 поднимается и открывает...

Номер патента: 853423

Опубликовано: 07.08.1981

Авторы: Боровской, Кабаков, Косых

МПК: G01K 3/10

Метки: нестационарныхтемператур

...В.Баздырев Редактор О.Филиппова Техред А. Савка Корректор Ю.МакаренкоЗаказ 5621/14 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Рауюская наб., д. 4/5Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 с одним из входов смесктеля 5, второйвход которого подключен к выходу опорного генератора 6 через умножитель 7.Выход смесителя 5 соединен с входомфильтра нижних частот (ФНЧ) 8, выходкоторого подключен к индикатору 9.В качестве датчиков использованырезонаторы АТ или ВТ-срезов, изготовленные таким образом, чтобы обеспечить требуемай разнос точек экстремумов температурно-частотных характе"ристик (ТЧХ) в интервале иэмеряеьеюхтемператур, что можно обеспечить соответствующей...
