G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 1696911

Опубликовано: 07.12.1991

Авторы: Ковальногов, Кузнецов, Миронов, Щукин

МПК: G01K 17/20

Метки: коэффициента, нестационарных, потоках, теплоотдачи

...5 в корпусе участка 1,Каждый пленочный датчик 2 теплового потока включен в плечо термоанемометра постоянной температуры. Перед экспериментом мост балансируют при температуре пленки датчика То, равной температуре окружающей среды, и фиксируют значение электрического сопротивления пленки датчика. В процессе эксперимента устанавли 1696911вают необходимый режим течения газа через экспериментальный участок 1 и обеспечивают нагрев корпуса участка 1, О достижении кваэистационарного режима теплообмена судят по стабилизации температуры тепло обменной поверхности участка 1. С помощью термопары 3 измеряют температуру поверхности обогреваемой стенки Т; Вследствие тепловой инерции термопара не чувствительна к пульсациям температу ры на теплообменной...

Номер патента: 1696912

Опубликовано: 07.12.1991

Автор: Караваев

МПК: G01K 17/20

Метки: конвективной, коэффициента, теплоотдачи

...следующим образом,В кожух 1 устанавливают модели 4, геометрически подобные оригиналу; В качестве сублимирующегося вещества может быть использован нафталин, При использовании модельных газов, отличных от воздуха. ка 1696912меру 6 заполняют иземкости 10 модельнымгазом, Если в качестве модельного газа используется воздух, эту операцию не выполняют. В этом случае давление газа в камере6 поддерживается газовым редуктором 8,Включают компрессор 3 и вакуумныйкомпрессор 7, Регулируя мощность последнего, обеспечивают необходимое давлениев камере 6 и соответственно в кожухе 1.Режим течения газа внутри кожуха 1 примоделировании скоростных характеристикпотока обеспечивают формой кожуха 1, атакже управлением компрессора 3.Во время продувки, на...

Номер патента: 1700389

Опубликовано: 23.12.1991

Авторы: Головенчиц, Кузнецов, Филиппов

МПК: G01K 5/22

Метки: жидкостный, максимальный, термометр

...измерительного капилляра, будет близко к объему воздуха, вышедшего иэ него, поскольку очевидно, что сжимаемостью воздуха при его малых объемах и малых значениях изменения давления (разрекения), имеющих место в данном случае, можно практически пренебречь,Поворачивая шкалу 3 с помощью ручки вокруг роликов 19 до тех пор, пока отметка нуля шкалы не установится на границе уровня термометрической жидкости в измерительном капилляре 2, и снимая при этом показание шкалы, приходящееся на границу уровня индикаторной жидкости, затянутой в измерительный капилляр, мы получим значение максимальной температуры, которую имел термобаллон в момент его удаления из места измерения, а значит и температуру объекта в месте измерений (в нашем случае тела...

Номер патента: 1700390

Опубликовано: 23.12.1991

Авторы: Жузе, Зубков, Иванов, Рязанцев

МПК: G01K 7/00

Метки: температуры

...Щ,падение напряжения на которых составляетсоответственнооп тО.,=Оп Р +Р и От=оп р +ВБлок 11 вычитания, на входы которогопоступают соответственно напряжения(Ооп + От) и Ооп, выделяет разность этихнапряжений, равную От, которая подаетсяна второй вход блока 5 сравнения, Конденсатор 4 через нормально замкнутый ключподключен параллельно опорному резистору 2 и заряжается до значения Ооп, котороепоступает на первый вход блока 5 сравнения. В момент времени, задаваемый блоком7 управления, ключ 6 размыкается. Одновременно производится сброс показанийсчетчика 9 и запускается управляемый генератор 8 нормированных импульсов, которые, поступая на конденсатор 4, изменяют 5 10 15 20 25 30 35 40 45 50 55 его заряд, При достижении напряжением...

Номер патента: 1700391

Опубликовано: 23.12.1991

Авторы: Аразов, Подлепецкий, Фоменко

МПК: G01K 7/01

Метки: температуры

...напряжение МДП-тран, С ЧЧзистора; Ь = удельная крутизна; р - подвижность электронов в канале; Со - удельная емкость диэлектрика;и Ю - длина и ширина канала транзистора.10 Так как в. предлагаемой схеме ток стокаи напряжение на стоке задаются, выражение (1) перепишем в виде 21 с"+2 р+ 20 Со Ь(рк - разность работ выхода электрона;Ов - заряд на границе раздела полупроводник-диэлектрик;КТ йдЮ = и Ч - заряд электрона К -9 ппостоянная Больцмана; Т - абсолютная температура; Кд - концентрация примеси в подложке; п - концентрация носителей в собственном кремнии; яо - электрическая постоянная; я - диэлектрическая проницаемость кремния.При изменениях температуры меняют ся параметры Ь и Оть щ:- т, ут 2 ргде Т, - комнатная температура; Ио -...

Номер патента: 1700392

Опубликовано: 23.12.1991

Авторы: Жузе, Зубков, Иванов, Рязанцев

МПК: G01K 7/00

Метки: температуры

...с выходным напряжением Оп нагружен на последовательновключенные сопротивления термопреобразователЯ 1 опоРного РезистоРа 2 йт и ВОП),падение напряжения на которых составитсоответственноВтг вопО =Оп и Ооп=ОпТ ОП Т ОпНапряжение От подается на первыйвход блока 4 сравнения. Конденсатор 5 черезнормально замкнутые ключи 6 и 7 подключены параллельно опорному резистору 2,Ключ 8 при этом нормально разомкнут иконденсатор 5 заряжается до значения падения напряжения на опорном резистореОоп. В момент времени, определяемый блоком 9 управления, ключи 6 и 7 размыкаются,а ключ 8 подключает второй вывод конденсатора 5 к общей шине. Одновременно производится сброс показаний счетчика 11 изапускается управляемый генератор 10, выходные импульсы которого...

Номер патента: 1700393

Опубликовано: 23.12.1991

Автор: Никитин

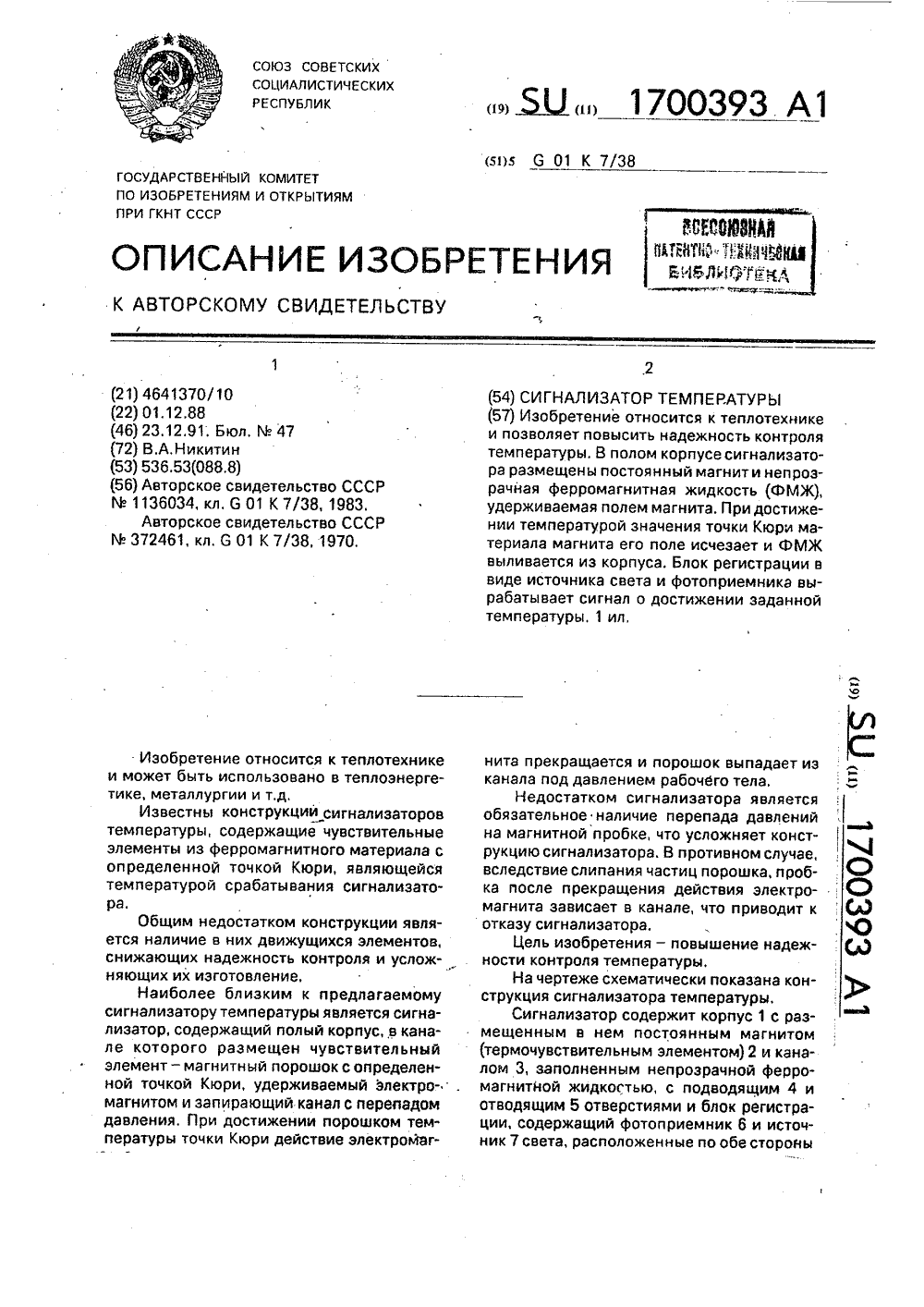

МПК: G01K 7/38

Метки: сигнализатор, температуры

...давлений на магнитной пробке, что усложняет конструкцию сигнализатора. В противном случае, вследствие слипания частиц порошка, пробка после прекращения действия электромагнита зависает в канале, что приводит к отказу сигнализатора.Цель изобретения - повышение надежности контроля температуры.На чертеже схематически показана конструкция сигналиэатора температуры,Сигнализатор содержит корпус 1 с размещенным в нем постоянным магнитом (термочувствительным элементом) 2 и каналом 3, заполненным непрозрачной ферромагнитйой жидкостью, с подводящим 4 и отводящим 5 отверстиями и блок регистрации, содержащий фотоприемник 6 и источник 7 света, расположенные по обе стороны1700393 8 у Составитель. Т, Юга Техред М,Моргента Корр тор Э,Лончако упиц...

Номер патента: 1700394

Опубликовано: 23.12.1991

Авторы: Бердышев, Шатохин

МПК: G01K 15/00

Метки: встроенным, датчик, калибратором, температуры

...температуры, содержащее термопару и плавкую вставку, размещенные в стакане, В известном устройстве обеспечивается непосредственный тепловой контакт термопары с реперным материалом в процессе калибровки и допускается возможность дальнейшего контроля температуры датчиком после ка- либровки.У известного датчика интервал фиксации составляет 5-10 К, т,е. имеется значительная статическая погрешность измерения. Этому устройству также требуется значительный объем реперного материала, что делает устройство инерционным и приводит к появлению динамической погрешности измерения быстропротекающих процессов. 5 10 15 20 25 30 35 40 45 50 Цель изобретения - повышение точности измерения переменных температур при нестационарных нагревах в...

Номер патента: 1700395

Опубликовано: 23.12.1991

Авторы: Александров, Замковец, Иванова

МПК: G01K 15/00

Метки: воспроизведения, реперных, температурных, точек

...слоя твердой фазы до термометрового канала,Выбор допускаемого перемещения границы раздела фаз определяется двумя факторами; требуемой точностью измерения температуры и чистотой вещества, Например, выбранному пределу колебаний соотношения твердой и жидкой фаз 45 - 55 О и слою вещества в ячейке порядка 10 мм, который является оптимальным для реперных точек, соответствует перемещению границы раздела фаз 0,5 мм.Соотношение периодов плавления и кристаллизации вещества, определяющее пределы перемещения фазовой границы, устанавливается, исходя из теплоты фазового перехода вещества, с одной стороны, и интенсивности подвода (отвода) тепла к ячейке, с другой стороны,Для проверки предлагаемого способа проведена реализация реперной точки индия...

Номер патента: 1700396

Опубликовано: 23.12.1991

Авторы: Амброк, Кузнецова, Мишустин

МПК: G01K 19/00

Метки: поверки, теплосчетчиков

...С (оптимальный перегрев составляет 50 С), и первое впрыскивание перегретой жидкости, в результате которого выхлопной патрубок 12 нагревается до температуры перегрева, Через время, необходимое для прохождения тепловым импульсом расстояния .2, производится второе впрыскивание перегретой жидкости в осевую часть трубопровода. При прохождении теплового фронта через первую термопару 15 ее показания - 11 меняются со временем по экспоненциальному закону в соответствии с зависимостью 11=А )1 - Е(Ц- - ) - , 11)1где А- коэффициент, определяемый начальной температурой впрыскивания жидкости и геометрическими размерами трубопровода;Ь - постоянная времени, одинаковая для обеих термопар;Я(г) = ио (1 - Г) Ш (1 - и - ), 14) где г - текущее значение...

Номер патента: 1702195

Опубликовано: 30.12.1991

Авторы: Васин, Клепнев, Лиходедов

МПК: G01K 13/08

Метки: вращающихся, объектов, температуры

...которыевыодбдтаОгГя бло.,м 1 1) г 31 хрон 1 лв:.- ции Генсра эп ". г. ОаГдтьвдет )3 ей о иэМ е Н Я 30 1.11Т Р 1; (: Т Р Ч е Н И е И Н Т , о в а Л аВОЕГ)ЕНИ т 13 ЗЭ 1 с В гв Е(ИЕ ЭТО(о ВРЕМ.: -НИ 1:ВТУ" и,3 Д;.с. (Я В дон(:,(ВИСТ ВИЛГСя ."ЦЬ.",- ,опЛЯГ 3(3 Н ):1 КИКОЦС; Гд 3. " ., 1: Г, ВКИ,д Воти СВОЕ,1,3(1 1 Г;33;: ,;,; 0 Ь;.", И ок -Эу нс)с ", , с - ; . 0; 1;В.1, р,"1, С Г1 ц 1 И(;с1 ))1; , К; - , сяДВИЖЕСЛ " 1.У-дК( ; В Г; (1 Пас 1.Г4 Е(310 с ", 1Т. ,С .,-, 1 Ь;., ЛИ)1,; ;С;3;.с, ,ВЯ),3 ПНК ,131 КЧ л" 1 ейно ивменловОгося ГГ)кд поде ке кду секЦ)ями 81 и Ь 2 5 влясся )эагномрным лице Но ивмен 51 о 111(,с, )-)двг э)3)лая при атом В КДТУОКЕ ,3,1 ПОГТЭЯН НЕ г .:.ДС ЦЕ ВсЭВ(1- 5 сл( от с Орости грдщения иск", в оцредеЛс С (1...

Номер патента: 1707486

Опубликовано: 23.01.1992

Автор: Руль-Вольга

МПК: G01K 5/16

Метки: термоконтактор

...выполнен с возможностью перемещения вдоль нее.На чертеже показан термоконтактор,общий вид.Термоконтэктор содержит резервуар 1,заполненный злектропрооодной жидкостью 2 и соединенный с капилляром 3, имеющим расширенную часть. узел заданиятемпературы срабатывания, состоящий изтрубчатого плунжера 4 из немагнитного материала, снабженного магниточувствительным элементом 5 длиной, меньшей длиныплунжера, закрепленным на его внешнейповерхности, и размещенного в расширенной части капилляра 3, Внутри капилляра 3на определенном расстоянии друг от другаустановлены соединительный 6 и исполнительный 7 контакты,Узел задания темпера:ры состоит изполюсных шайб 8 и 9 с постоянным магнитом 10, размещенным снаружи расширенной части капилляра 3 с...

Номер патента: 1707487

Опубликовано: 23.01.1992

Авторы: Матях, Узбек

МПК: G01K 7/00

Метки: медицинский, термометр

...введением в термометр размещенных в трубкедвух направляющих и поплавка со стрел "ойуказателем, установленнырял с возглож(остью перемещения вдоль них, а также тем,чтц тсрмсдэтчик выцол(Рн в 6 лдР. и(Гцдкрдсного фс;одиодд, вк (ючснного в г: источника питания. При этом в качествежидкости использована ферромагнитнаяКорректОр Т,Папий Заказ 252 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5 Производственно.издательские комбинат Патент". г, ужгород, ул.г вгарина. 101жидкость, являющаяся сердечником электромагнитной катушки., На фиг. 1 приведена электрическаяпринципиальная схема термометра; на фиг.2 - конструкция термометра.Термометр содержит корпус 1 с...

Номер патента: 1709216

Опубликовано: 30.01.1992

Авторы: Бакалюк, Ладыка

МПК: A61B 5/00, G01K 17/00

Метки: воспалительных, диагностики, изменений, суставах

...При величине теплового потока, превышающей 150 10 Вт/см, диагностируют наличие воспалительных изменений в суставах,Способ иллюстрируется следующими примерами,П р и м е р 1, Больной А-в, 17 лет. Жалобы на боль в левом коленном суставе, При обьективном исследовании клинических признаков воспалительного процесса (покраснение кожи, повышение местной кожной температуры, припухлость сустава) не найдено. Больному в положении лежа при-Ь, .;68 - ,д Л Р ОорекОрЯЗЛИЙ РЕДдктор К 1, Середа 421 тирах Г 10 дписноеВНИИХИ Государственного комитета по;зоаретениям и открытиям при ГКНТ СССР ,.)135 4 оск.-, л-,)5, РдуОскзя наб 4/ъ Гроизволствеи-.",. л:4 дельхиь: ко;-:бинзт;1 зтент, Г, УЖГОРОД, Ул,Гагарина, 101 Температуре ВозДуха 21 и...

Номер патента: 1711006

Опубликовано: 07.02.1992

Авторы: Геращенко, Грищенко, Декуша, Кацурин, Работягова, Сало, Синцов

МПК: G01K 17/08

Метки: дифференциальный, микрокалориметр

...52 мощностинагревателя 53, размещенного в сосуде 38 с:кидким хладагентом. Формирователь 51 закона регулирования предназначен для согласования динамических характеристикнагревателей 15 и 53 и теплообменного блока 12, уровня и физических свойств хладагента, находящегося в сосуде 38, иподавления флуктуаций,Измеритель 37 уровня жидкого хладагента в сосуде 38 работает в комплекте сдатчиком 54 уровня жидкого хладагента.Дифференциальный микрокалориметрработает следующим образом,С помощью подъемно-уравновешивающего механизма 8 защитный кожух 2 с закрепленным в нем сосудом Дьюара 3поднимают и открывают калориметрическую головку 1, открутив гайку 17 и снявкрышку 16, На поверхностях ПТП 21 - 25 устанавливают завальцованные держателиобразцов 28 с...

Номер патента: 1712791

Опубликовано: 15.02.1992

Авторы: Александров, Рудковский, Чеповой, Черкасов

МПК: G01K 1/02

Метки: анализатор, изоляционных, перегрева

...входную полость электроионизатора 51 где газовая проба распределяется на 2 равных по расходам потока, проходящих через полые коронирующие иглы 9 и конусообразные сквозные отверстия в пластине пассивного электрода 10, При подаче на коронирующие иглы 9 высоковольтного напряжения -5 кВ от блока 13 питания в межэлектродных зазорах, образованных остриями коронирующих игл и внутренними полостями конусообразных отверстий в пассивном электроде 10, происходит ионизация истекающих из концов игл струй газовой пробы, причем происходит ионизация только тех струй потоков газовой пробы,которые истекают из коронирующих игл 9, подключенных к высоковольтному выходу источника 13 питания, Далее после прохождения через электроионизатор 5 ионизированные и...

Номер патента: 1712792

Опубликовано: 15.02.1992

Авторы: Елкин, Смирнов

МПК: G01K 3/04

Метки: индикатор, температура-время

...из полимерной пленки пористую подложку с подкрашенным плавким наполнителем в ее порах, закрепленную на непроницаемой для него основе, связанной с корпусом, и фитиль, установленный с возможностью контакта с пористой подложкой, фитиль в виде полоски закреплен на основе в виде двух пластин одинаковой толщины, расположенных на заданном расстоянии одна от другой, со стороны, противоположной стороне крепления подложки, а корпусвыполнен с возможностью поворота частиего с одной пластиной на 180 относительночастй со второй пластиной.5 Изобретение позволяет достовернеевести отсчет температуры, так как удлиненная форма дает возможность проградуировать полоску, что довольно сложновыполнить в известном устройстве: пятно от10 точки (площади) контакта...

Номер патента: 1712793

Опубликовано: 15.02.1992

Автор: Онищенко

МПК: G01K 5/00

Метки: манок

...части резонирующей полости расположена введенная пробка с конусн ым срезом.На чертеже схематически изображен манок,Предлагаемое устройство 1 (3-голосовой манок) для имитации колоса водоплавающих птиц устроено на принципе колебания тонкопластичного металлического или пластмассового вибратора 3 (предназначено для кряковой утки и селезня), расположенного в кононической щели мундштука. Колебание вибратора осуществляется подачей выдыхаемого воздуха охотником. Образовавшийся таким образом звук по вертикальному каналу 5 ударяется в перегородку 7 корпуса 2, резонируется и с характерной утиной окраской через боковые (радиальные) отверстия 8 распростра1712793 45 50 Составитель А. АбалиевТехред М.Моргентал Корректор М, Демчик Редактор Э. Слиган...

Номер патента: 1712794

Опубликовано: 15.02.1992

Авторы: Пырин, Шполянский

МПК: G01K 5/32

Метки: манометрический, термометр

...давления, в электрический сигнал, а давление жидкости Рг через капилляр 14 передается в надмембранную полость 12 блока 9. При этом на интегральном тензопреобразователе 10 устанавливается перепад давления Л Р = Р 1- Р 2 и формируется электрический сигнал установившегося значения, Этот электрический сигнал усиливается в блоке 18 формирования выходного сигнала до соответствующего значения, лежащего в пределах стандартной шкалы термометра,При изменении температуры контролируемой среды 19 до значения тг (например, температура увеличилась), объемы жидкости в полостях 3 и 4 увеличиваются соответственно на величины:ЛЧ 1=Ч 1 Р Л, (1) где Лч 1 - изменение объема термометрической жидкости в полости 3 термобаллона;Л Чг - изменение объема...

Номер патента: 1712795

Опубликовано: 15.02.1992

Автор: Григорьев

МПК: G01K 5/62

Метки: термометр

...над ними дисков, установленных на оси с возможностью вращения,В термометр также введены термометрическая жидкость, которой заполнен корпус, выполненный герметичным,дополнительные биметаллические спирали с дисками, установленные на оси, и стрелка, при этом спирали размещены между дисками, а одна спираль - над последним диском, начало первой спирали жестко соединено с закрепленным концом оси, а каждой из последующих - с центральным участком одного из размещенных под ними дисков, конец последней спирали соединен со стрелкой, закрепленной на оси относительно шкалы, а концы каждой из всех остальных - с краями одного из размещенных над ними дисков, установленных на оси с возможностью вращения,На чертеже схематически изображен...

Номер патента: 1712796

Опубликовано: 15.02.1992

Авторы: Еремеева, Камчатный, Лебеда, Остроухов

МПК: G01K 7/01

Метки: температуры

...6, связанным свходами и пороговых блоков, выходы которых соединены с входами п усилителеймощности, нагрузкой которых являются исветоизлучающих диодов и инфракрасных 35излучающих диодов, Выходы пороговыхблоков соединены также с входами и управ 1ляемых источников питания, выходы которых подсоединены к общей точке выходапреобразователя и одного из резисторов 40обратной связи,Измерительный усилитель содержит резистор, соединенный с инвертирующимвходом операционного усилителя и резистором обратной связи, связанным с выходом коммутатора.Устройство работает следующим образом,В зависимости от вида характеристикитермопреобразователя и требуемой точности измерения диапазон измеряемых температур разбивается на п участков. Ккоммутатору...

Номер патента: 1712797

Опубликовано: 15.02.1992

Авторы: Гулей, Маштылева, Олейник, Симбирский, Скрипка

МПК: G01K 7/02

Метки: высокотемпературной, термопары

...изменение термоэлектрических характеристик пленочных электродов под воздействием водорода, серы, углерода и других элементов, агрессивность которых термометрии ность высоко- СЛОВИЯХ ВЫСО- потоков. В кого стержня ы. На стенки тветствующую тем введениявлением с одную заготовку ия пленочных спая термопаько одна несубеспечивается термопары, 1. Слиган едак Заказ 529 ВНИИПИ Госуд Тираж Подписноественного комитета по изобретениям и открытиям при ГКНТ СС 113035; Москва, Ж, Раушская наб., 4/5 зводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 каналы, на стенки каждого из которых наносят соответствующую термоэлектродную пасту путем введения порции ее под избыточным давлением с одной стороны канала,На чертеже показана...

Номер патента: 1712798

Опубликовано: 15.02.1992

Авторы: Корепанова, Макаров, Хитров

МПК: G01K 11/14

Метки: термоиндикатор

...характеристики термоиндикаторного состава при различных концентрациях ингредиентов представлены в таблице.Состав при комнатной температуре представляет собой прозрачную вязкую жидкость розового цвета, который при увеличении концентрации СоСг 6 Н 20 переходит в малиновый. При нагреве состава цвет его изменяется, причем диапазон температур, в котором происходит изменение цвета состава, равен 80 С и зависит от концентрации СоС 2 6 Н 20, Чем выше эта концентрация, тем ниже диапазон температур цветового перехода, При максимальной концентрации СоСг 6 НгО цветовой переход начинается при 30 С, а заканчивается при 110 С. При минимальной концентрации цветовой переход начинается при 240 С (см. табл,). Дальнейшее повышение температуры...

Номер патента: 1712799

Опубликовано: 15.02.1992

Авторы: Ермоленко, Жахов, Карпов, Сергеев, Скорняков, Хотимченко

МПК: G01K 11/20

Метки: волоконно-оптический, датчик, температуры

...результату является волоконно-оптический датчик температуры, содержащий термочувствительный элемент, жестко соединенный с волоконным световодом, выполненным из кварцевого стекла, и фотоприемник.Недостатком известного датчика является его низкая чувствительность, вызванная малой излучательной способностьючистого кварца. Цель изобретения - повышение чувствительности датчика."Кейсо пзсгцс. 79-84. енная цель достигается тем, что ительный элемент выполнен из стекла, легированного окисьюкисью никеля.же представлена конструкцияго волоконно-оптического дат1712799 оставитель Л. Карповехред М,Моргентал едактор 3. Слига орректо мчик аказ 52 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035,...

Номер патента: 1712891

Опубликовано: 15.02.1992

Авторы: Варский, Каплан, Карпиловский, Слынько

МПК: G01K 19/00, G01R 19/00

Метки: измерительный

...а следовательно, на блок 21 коррекции и ЦАП 20 так, что выходной ток, протекающий по компенсационной обмотке 8 и резистору 18 (нагрузке), компенсирует магнитный поток, вызванный измеряемым (первичным) током в шине 22.При протекании по первичной обмотке (шине) 22 постоянного тока, либо при наличии в первичном токе постоянной составляющей ток, протекающий по магнитомодуляционным обмоткам 6 и 7, становится несимметричным, т.е. в нем появляются токи четных гармоник, амплитуда и фаза которых несут информацию о вели. чине и направлении постоянного тока (или постоянной составляющей первичного тока).Вторая гармоника выделяется селективным фильтром 13 и поступает на вход фазового детектора 12, на выходе которого появляется постоянное...

Номер патента: 1714388

Опубликовано: 23.02.1992

Авторы: Арутюнян, Гарунц, Каспаров, Манучарьян

МПК: G01K 7/00

Метки: медицинский, термометр, цифровой

...связано с температурой среды Тп и не будет зависить от начальной температуры То.При работе термометра определяется значение величины Т при достижении определенной температуры Тв, а каждому значению Т ставится в соответствие определенное значение Тп. Значение Тп записывается в блок памяти 7 с заданным шагом измерения. При старении термопреобразователя обычно происходит смещение градуировочной характеристики на некоторую величину ЬЕ, однако кривизна характеристики остается постоянной.На фиг,2 показано, как изменяется градуировочная характеристика термопреобразователя в зависимости от времени эксплуатации. Кривая а характеризует термопреобразователь в начале эксплуатации; кривые в, с - на эксплуатации.При работе термометра сигнал...

Номер патента: 1714389

Опубликовано: 23.02.1992

Авторы: Додонов, Иванов, Лазаренко, Лопатин, Сидоренко

МПК: G01K 7/02

Метки: интегральных, схем, температуры

...для ИС, выбранной в качестве датчика температуры, в котором не происходят необратимые изменения. в ней.По результатам этих измерений строится градуировочная кривая для данного экземпляра ИС. Если используется кристалл без корпуса, для него необходимо снять аналогичную градуировочную кривую, исключив попадание на него света, что может изменить значение периода регенерации,Чтобы измерить температуру кристалла микросхемы (в том или ином технологическом и роцессе), необходимо и одкл ючить микросхему к измерителю параметров (если она не подключена в ходе данного технологического процесса), измерить период регенерации, а затем по известной градуировочной кривой определить температуру.Если требуется измерить температуру кристалла без...

Номер патента: 1714390

Опубликовано: 23.02.1992

Автор: Щеголеватых

МПК: G01K 7/14

Метки: датчик, температуры

...ступени преобразования аналогового сигнала в частоту.На фиг.1 и 2 приведены принципиальная электрическая схема и геометрия интегральной микросхемы, выполняющей функции датчика температуры.Датчик температуры состоит из биполярного транзистора 1, полевого транзистора 2, терморезистора 3 и первого и второго диффузионных резисторов 4 и 5. Полевой транзистор 2 включен по схеме. истокового повторителя, между истоком которого и общей шиной источника питания включен первый диффузионный резистор 4, а затвор полевого транзистора 2 подключен к коллектору биполярного транзистора 1 и терморезистору 3, второй вывод терморезистора 3 соединен с общей шиной, сток полевого транзистора 2 связан с базой биполярного транзистора 1 и одним выводом...

Номер патента: 1714568

Опубликовано: 23.02.1992

Авторы: Дурицкий, Жуков, Кучеренко, Московка, Унинец, Шумихин

МПК: G01J 5/16, G01K 7/02

Метки: расплавов, температуры

...второе измерение температуры расплава термометром. При этом в ЗУ 11 поступают и запоминаются сигналы От 2 и Оз 2 соответственно. После чего иэ памяти ЗУ 11 стираются соответствующие сигналы предыдущего цикла коррекции. а вновь поступающие в память постоянно передаются в схему определения и введения температурной поправки.Текущий сигнал О, с пирометра пропорциональный яркостной. температуре расплава, постоянно поступает на соответствующие входы блоков вычитания 4, 5. На вторые входы их поступают с ЗУ 11 сигналы 081 и 02 . На выходе каждого блока формируется соответствующий разностныйсигнал О,1 и О - 02, который поступает на первый вход соответствующего блока умножения 8, 9. На второй же вход блока умножения поступает соответствующий...

Номер патента: 1716337

Опубликовано: 28.02.1992

Авторы: Будаев, Варламова, Иванцов, Ипполитов, Крылепов

МПК: G01K 13/08

Метки: вращающейся, печи, профиля, температурного

...на 20 датчиков - 21провод).Во-вторых, выполнение коммутатора ввиде нескольких переключателей гравитэционного типа позволяет синхронизироватьработу нескольких разнесенных по длинебарабана печи переключателей в единомцикле последовательного переключения точек контроля за счет зависимости настроекпереключателей на срабатывание от угловповорота барабана печи и постоянства направления действия силы гравитации (тяжести), В результате отпадает необходимостьвведения в схему устройства элемента, синхронизирующего работу нескольких переключателей, расположенных на расстоянииодин от другого,Увеличение же количества переключателей по сравнению с прототипом оправдано следующим,Во-первых, каждый переключатель работает только с одной термопарой,...
