Номер патента: 1397751

Опубликовано: 23.05.1988

Авторы: Ковальская, Лихновский, Луцик, Стаднык, Чех

МПК: G01K 11/24

Метки: измеритель, температуры, ультразвуковой

...вход триггера 17, тем самым опрокидывает его выходное состояние, закрывая при этом первую схему 12 совпадений (Фиг,ф, ж). Первый счетчик 15 Фиксирует К импульсов, укладыйающихся в межимпульсном временном интервале. Одновременно триггером 17 закрывается распределитель 8 импульсов, что препятствует дальнейшему прохождению отраженных сигналов.Затем определяется остаточный интервалмежду последним заполняющим импульсом, пересчитанным первым счетчиком 15, и вторым отраженным сигналом, Причем для обеспечения устойчивой работы схемы и высокой точности производится измерение интервала времени фТ -между вторым отраженнымимпульсом и одним из последулцих заполняющих импульсов, а йе ТИзмерение интервала 2 Т -осуществляется следующим образом,...

Номер патента: 1397752

Опубликовано: 23.05.1988

Авторы: Скрипник, Юрчик

МПК: G01K 15/00

Метки: погрешностей, термометров, термоэлектрических

...термометра изменяется и рав.но1,= кз(1 +,) т-(т- ьт +8 Д(2)Значение Ьт выбирают из условия прк котором показание термометра изменяется на величину 3-5 порогов его чувствительности. Установившееся показание термометрами регистрируют и запоминают, после чего вновь устанавливают первонача,пьное значение температуры свободных концов термопреобра" зователя переключением контактов ком" мутатора 9 в положение а - ц . При этом показание термометра становится раВНЫМ свв вДалее принудительно охлаждают (ипи нагревают) рабочий спай термопреобразователя воздушным потоком, создаваемым с помощью компрессора 14. Заданную обьемную скорость этого потока выбирают из условия охлаждения рабочего сная на величину, не превьппающую 3-5 порогов...

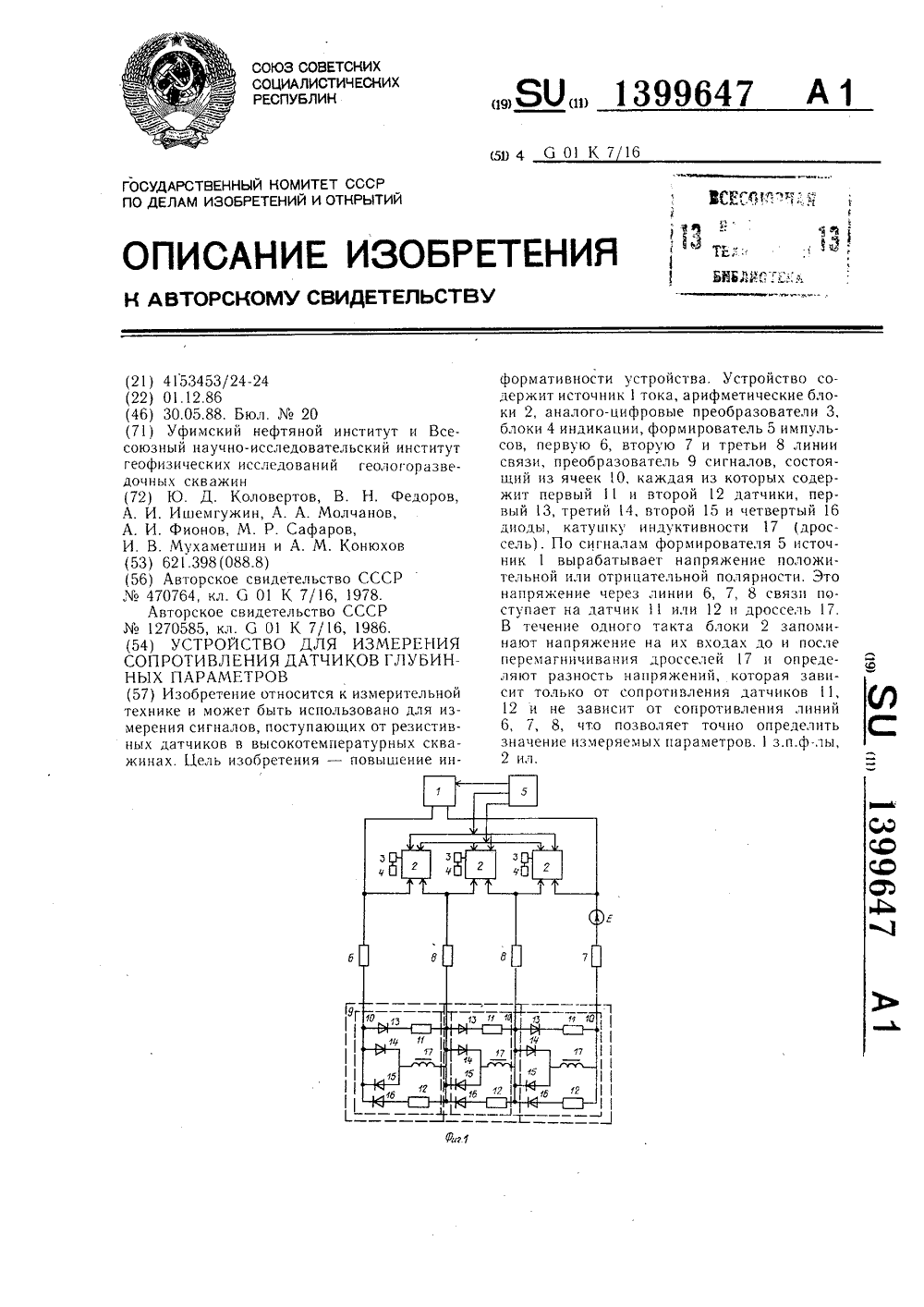

Номер патента: 1399647

Опубликовано: 30.05.1988

Авторы: Ишемгужин, Коловертнов, Конюхов, Молчанов, Мухаметшин, Сафаров, Федоров, Фионов

МПК: G01K 7/16

Метки: глубинных, датчиков, параметров, сопротивления

...напряжения не содержат цсинформативных параметров, вызванных ца 5 1 О 5 20 25 30 35 личием канала связи (сопротивлением линии связи) ЭДС помехи, считая, что за такт измерения сопротивлений датчиков 11 ЭДС на.водки и ЭДС поляризации не изменяются. С выходов блоков 2 напряжения, пропорциональные сопротивлению измеряемых датчиков, поступают на выходы преобразователей 3, с выходов которых поступают на входы блоков 4, где отображаются либо в единицах измеряемого параметра, либо в единицах сопротивления. Затем по команде формирователя 5 импульсов источник 1 тока вырабатывает импульс тока отрицательной полярности, который, пока дроссели 17 находятся в состоянии перемагничивания, проходит через диоды 16 и датчики 2.Г 1 о...

Номер патента: 1401293

Опубликовано: 07.06.1988

Авторы: Гиль, Друк, Ковальчук, Маркив, Тищенко

МПК: G01K 7/02

Метки: высоких, стационарных, температур

...выбирается из соотношения:К,(11 а - Ба)= Кд М 1.)а;где 11 а - выходное напряжение источникаопорного напряжения 5;Кба - СОПрОтИВЛЕНИЕ В ЦЕПИ ОбратНОйсвязи усилителя 7;Я 1 а=К- в входн сопротивление на входеусилителя 7;- единичная проводимость на входеусилителя.При этом КадИ= К= сопэ - коэффициент усиления усилителя 7.На второй вход блока 3 сравнения поступает сигнал132(1)= К 21.1 а (1 - е),При каждом переносе термопреобразователя из среды с температурой Оа в среду с температурой 6 с помощью регистра 14 последовательного приближения включаются очередные резисторы 17.1 (1= 1 п).Полярность сигнала на выходе блока 3 сравнения зависит от знака разности сигналов на его входах, Сигнал от блока 3 сравне. ния принимается регистром 14...

Номер патента: 1404842

Опубликовано: 23.06.1988

Авторы: Воробкевич, Сиротюк, Якимец

МПК: G01K 5/62

Метки: многоточечного, температуры

...ячеек 4,1, 4.2, , 4,п по числу контролируемых точек, каждая из которых содержит биметаллический датчик температуры с двумя неподвижными контактами 5 и 6 и одним подвижным контактом 7, резисторы 8 и 9 нижней и верхней температурных установок биметаллического датчика, катушку 10 индуктивности и конденсатор 11, образующие последовательный резонансный контур.Реактивные сопротивления и номиналы элементов резонансных контуров выбираются так, чтобы выполнялось условие гдес=1,2. 3, , и;Ь - величина индуктивности 1 О для -го колебательного контура;С; - величина емкости входящего в него конденсатора 11.При этом кратность частотсо, + 1К= - сом(Ы;Значение тока 3, будетнаибольшим для случая, когда положение контактов опрашиваемого датчика...

Номер патента: 1404843

Опубликовано: 23.06.1988

Авторы: Давыдов, Савинова, Тарасов

МПК: G01K 7/00

Метки: электропневматический

...пазов и образуют модулятор потока. В исходном положении пазы подвижной и неподвижной втулок сдвинуты один относительно другого на половину их высоты, а каждый ряд рессор 7 закреплен на подвижной втулке 5 между соответствующими рядами пазов. Для излучения звука в рабочую камеру предусмотрено акустическое согласующее устройство - рупор 12,Устройство работает следующим образом.При подаче постоянного напряжения на катушку 2 подмагничивания образуется постоянный магнитный поток, замыкающийся по магнитопроду 1 и воздушному зазору. В то же время подается переменное напряжение на катушки 3 возбуждения.В воздушном зазоре происходит взаимодействие постоянного магнитного поля и переменного, в результате чего в коротко 5 10 15 20 25 30 2замкнутом...

Номер патента: 1404844

Опубликовано: 23.06.1988

Авторы: Грибок, Забульский, Зорий, Осинчук, Савенко, Сасин

МПК: G01K 7/00

Метки: термометр, цифровой

...напряжение (/2=БДР+КЕкоторое и подается на вход преобразователя 9 в течение интервала времени (1 - 14) совместно с напряжением от источника 21 напряжения смешения. Эти напряжения, аналогично как (/1 и (/, в процессе двухтактного интегрирования в преобразователе 9 преобразуются во временной интервал 1 о - 1 путем интегрирования во втором такте напряжения (/о источника 6. Поскольку (/2)(/1, то в момент 1 ь триггер 16 опрокидывается в нулевое состояние, элемент И 13 открывается и импульсы с частотой следованиЯ о наци ают постУпать с выхода элемента И 11 на суммирующий вход реверсивного счетчика 14. В момент Ь реверМс,р КЕх) с 1 ) Бос = цс. (3)1г сивный счетчик 14 переходит в нулевое состояние, Сигнал на выходе нуля реверсивного...

Номер патента: 1404845

Опубликовано: 23.06.1988

Авторы: Баранов, Ермолаев, Легошин

МПК: G01K 7/00

Метки: температуры

...Управление работой переключателя (зна ком коррекции) осуществляется сигналом с дополнительного выхода блока 8 памяти.Импульсы с выхода времяимпульсного преобразователя 2, число которых пропорционально сигналу термопреобразователя 1, посредством схемы ИЛИ 9 поступают на суммирующий вход двоично-десятичного счетчика 3, а также посредством программируемого двоицного счетчика 5 на вход двоичного счетчика 7.После поступления на тактовый вход программируемого двоичного счетчика 5 числа импульсов, равного записанному в нем коду протяженности первого участка аппроксимации, на выходе счетчика 5 формируется импульс, который изменяет состояние счетцика 7 и поступает на вход формирователя 6 импульсов записи, обеспечивающего запись в счетчик...

Номер патента: 1404846

Опубликовано: 23.06.1988

Авторы: Гордиенко, Куцеволов, Марцынчик, Селегей, Юхименко

МПК: G01K 13/08

Метки: вращающихся, тел, температуры

...элементе 3 установлена золотниковая гайка 5 со смонтированными на ней уплотнительными кольцами 6 и 7.20Устройство работает следующим образом.Перед монтажом устройства втулка 4 притирается рабочим торцом к вращаюРцемуся телу (валу). После установки устройства в сквозное отверстие, выполненное в корпусе 1 и вкладыше 2, полость между гай кой 5 и. втулкой 4, разгрузочная полость б и отверстия а заполняются теплопроводной жидкостью (например, маслом). Посредством завинчивания гайки 5 в названных плоскостях создается давление жидкости заданной величины, что приводит к прижатию торцовой части втулки к валу с требуемым удельным давлением в зоне их контакта,В начальный период работы устройства происходит окончательная притирка втулки 4 к валу,...

Номер патента: 1408247

Опубликовано: 07.07.1988

Авторы: Бельтюков, Куритнык

МПК: G01K 7/02

Метки: высокотемпературная, термопара

...содержит полую герметичнуюс болочку 1, в которую вварены горячийпай 2 и свободные концы термоэлектро; ов 3, причем последние вварены в обо. очку 1 без натяга и на расстоянии,г сключающем их замыкание,Герметичная полость 4 оболочки 1 за 1 олнена инертным газом, например аргоном,оторый является защитной средой для тер оэлектродов от воздейстия кислорода и поышает стабильность термоэлектродов на ос 1 ове тугоплавких металлов и их сплавовдиапазоне температур 1000 в 1800 С. Лто, ы инертного газа проникают в глубь мезалла, коагулируют, образуя газовые полоси на границах зерен, и замедляют ис арение присадок, что, в свою очередь, ока.ывает влияние на кинетику рекристалли-ац и и новь ае ее температуру а 100 в 2500 С.Оболочка 1...

Номер патента: 1408248

Опубликовано: 07.07.1988

Авторы: Гайдай, Золотарев, Поздняков

МПК: G01K 7/02

Метки: температуры

...выходах формируется код (У+В,)М. Сигналом Умножение завершено через элемент ИЛИ 22 содержимое счетчика увеличивается ча единицу, с шины управления ПЗУ 6 снимается сигнал Разрешение умножения перемножителя 13 и формируется сигнал Разрешение суммирования сумматора 10. На ши 14082483не данных ПЗУ 6 формируется код коэффициента Сг, а на выходах сумматора 10 код гЛг+В)М+Сь Аналогичным образом происходит управление работой всех остальных элементов устройства (фиг. 3). При этом на выходе перемножителя 14 формируется код (Лг+В)Л+Сй, на выходах сумматора 11 - код М+В 1)Н+ Сг И+01, на выходах перемножителя 15 - код Лг+В)Лг+СгЛг+0 гАь Этот код заносится в регистр 18 и с регистра поступает на входы сумматора 11. После этого формируется сигнал...

Номер патента: 1408249

Опубликовано: 07.07.1988

Авторы: Дунец, Матвиив, Николайчук, Полищук, Рылик, Чайковский

МПК: G01K 7/22

Метки: термометр, цифровой

...- с информационным входом счетчика 3. Импульс Конец измерения устанавливает двоичный счетчик 4 в нулевое состояние, в результате чего активизируется нулевая ячейка памяти ПЗУ. Тот же импульс после задержки в формирователе 6 импульса загиси поступает на вход записи программируемого двоичного счетчика 3, вызывая тем самым запись в счетчик 3 кода числа с выхода ПЗУ. Поэтому счет начинается не с нуля, а с этого числа. Импульс переполнения на тактовом выходе счетчика 3, свидетельствующий о начале нового участка аппроксимации, поступает на вход селектора 11. В зависимости от того, какой код подается с выхода ПЗУ 5 на управляющий вход селектора, он либо вовсе не пропускает импульс с тактового выхода счетчика 3, либо пропускает его на...

Номер патента: 1408250

Опубликовано: 07.07.1988

Авторы: Ахмадеев, Муфазалов, Нелюбин, Нелюбина

МПК: G01K 13/06

Метки: объекта, подвижного, температуры

...чия по частоте от информационного, такжелектромагнитным экраном 10 из немагнит отличается по фазе.одвижном стержневом магнитопроводе расого электропроводящего материала. На неФормула изобретенияоложена распределенная обмотка 11, нагруженная через фильтр 12 на регистрирую- Устройство для измерения температурыфее устройство 13. 25 подвижного объекта, содержащее частотныйУстройство работает следующим образом, датчик температуры, подключенный черезПри движении подвижных магнитопрово- стабилизатор к выпрямителю, регистратор и, ов 5 и 8, размещенных на объекте измере- токосъемник, выполненный в виде стержнег ия, вдоль неподвижного магнитопровода 9 вого магнитопровода с распределенной об.тагцитный поток, возбуждаемый постоян- моткой,...

Номер патента: 1408251

Опубликовано: 07.07.1988

Авторы: Ковальчук, Пытель, Тарнавская, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...(т) =1-к+ -), - 1.)к) еь,где (1, ц 17 - значения выходных сигналов 30термопреобразователей при начальной и конечной темпера.турах, соответственно;, и 1, - показатели тепловой инерцииобразцового и исследуемого термопреобразователей соотве 1- 35 ственно.Напряжения 11 (т) и 13(1), предварительно усиленные в усилителях 3 и 4 соответственно, поступают на входы схем 5 и 6 40 сравнения.В момент подачи температурного скачка на образцовый и исследуемый термопреобразователи на блок 15 управления от термопреобразователей поступает сигнал запуска, реализация которого может быть осушествле н 1, например, путем замыкания цепи блок уцравления - термопреобразователи 1 и 2 - эЛектропроводная среда измерения - землйная шина. Блок управления...

Номер патента: 1408252

Опубликовано: 07.07.1988

Авторы: Метелкин, Потапов, Савицкий

МПК: G01K 17/08

Метки: анализа, калориметр, тасм-к, термического

...По сигналу блока 18 регулирования температуры эталонная камера 5 перемещается равномерно по поверхности теплопроводящего стержня 2, что соответствует повышению температуры, Разностный сигнал от термодатчиков 14 и 15 поступает на блок 16 компенсации, который управляет работой привода 11, вызывая большее или меньшее перемещение камеры с рабочим веществом по отношению к перемещению камеры с эталонным веществом. Величина и знак относительного перемещения камер определяются величиной и знаком разницы тепловых потоков необходимых для выравнива 9( ния температур камер,. Относительное смещение камер определяется датчиком 13 и записывается регистратором 17 как функция температуры рабочего вещества. Реверсируя .привод 12, ана 1408252логичным...

Номер патента: 1408253

Опубликовано: 07.07.1988

Авторы: Зайцева, Зверев, Зелинская

МПК: G01K 17/08

Метки: количества, системах, тепла, теплоснабжения

...компаратора 14, а выход - с входом счетчика 16.55Устройство работает следующим образом.Напряжение на измерительной диагонали моста определяется выражением(В.4+К 5) -- + 21Кб Йа вход схемы 15 совпадения поступают импульсы частотой БРИЗ40 -Пк Ю 1где Б - уровень срабатывания компаратора,К 4-К 5--- К АВ;,4+ВК 5+С А,В,С - постоянные коэффициенты,величины когорых зависят от величин сопротивг:.енйй Кб, К 11 и К 13 резисторов 6, 11 и 13 соответственно:40 кА =Кб К 13 К 11 413 к К 13В + Кб К 11 где К 4 и К 5 - сопротивление термопреобразователей 4и 5 сопротивления соответственно,Кб=В.7 - сопротивление резисторов 6 и 7 соответственно;Т - выходной ток генератора 3 тока.Это напряжение, усиленное усилителем 8, поступает на коммутатор 9. В...

Номер патента: 1413444

Опубликовано: 30.07.1988

Автор: Рабинович

МПК: G01K 5/56

Метки: коэффициента, линейного, расширения, термического

...Ведут по формуле совместном нагреве от СбтДо 11,Ь - величина разности удлинения испытуемого и исходного образцов материаловпри совместном нагревеот от до аЬ - линейный размер образцаиспытуемого материалапри т фДля углеграфитового дилатометрического термометра нижний температурный предел измерений 1 составля-он ет 800 С и не совпадает со стандартной температурой С , поэтому в подобных случаях разйость удлинения дилатометрического тела и корпуса дополнительно измеряют Ьь при температуре й , выбранной из неравенствасеС й Е , удовлетво" от н ьа р фряющей удлинениюй 1 )31С и а обработку результатов ведут поФормулеа йи ф е е 4 РмУЛа из обре ст при п 3. 1 а( 1 -(1+(1+ Ива 2 а Ь йв а(11+ 1 - -а М аь фкд ь,1 д ф.1 фст" при пи 3,где р- целое...

Номер патента: 1413445

Опубликовано: 30.07.1988

Авторы: Осинчук, Стаднык, Яцишин

МПК: G01K 7/02

Метки: температуры

...1(ВР 5)гибкого термоэлектрода 2 (ВР 20), Воизбежание ослабления плотности навивки конец образованного таким образомгорячего спая термопары обжимают танталловым капилляром (не показан), Косевому, жесткому термоэлектроду 1подсоединен вибратор электрострикционного генератора звуковых колебаний,выполненный, например, в виде тонкопленочного конденсатора, одной обкладкой которого служит торец термоэлектрода 1, качество торцовой поверхностикоторого обеспечивается путем электроискровой резки и электрохимического55полирования, диэлектриком - слойэлектрострикционного материала 3 (вданном случае ВТ 10) толщиной О, 05-0, 2 мкм, нанес енного методом тонкопленочной технологии на торец термозлектрода 1. На диэлектрик 3 методом тонкопленочной...

Номер патента: 1413446

Опубликовано: 30.07.1988

Авторы: Алексеев, Дианов, Никулин, Росомахо

МПК: G01K 7/38, H01H 37/58

Метки: термореле

...9 из электро- изоляционного материала, на которой закреплены контакты 10 с электровыводами 11Термореле работает следующим образом.В исходном состоянии, когда температура контролируемого объекта ниже точки Кюри каждого из постоянных магнитов 2 и 3 и магнитные фазовые переходы в них отсутствуют, магнит 3 притянут к внутренней торцовой поверхности корпуса 1 и сжимает пружину 4, Контакты 8 и 10 при этом разомкнуты, По мере приближения температуры контролируемого объекта к области магнитного фазового перехода постоянных магнитов 2 и 3 последние начинают пере 55 ходить в парамагнитное состояние и при заданном пороговом значении температуры, определяющемся как характеристиками магнитов, в том числе соотношением их точек Кюри, так и...

Номер патента: 1413447

Опубликовано: 30.07.1988

Авторы: Аграновский, Болотин, Королев, Морозов, Станкевич

МПК: G01K 11/22

Метки: температуры

...давлений для используемого га- за РРвыл йгде Г Р - площади срезов соответфственно сопел 3 и 4.Таким образом, на срезах сопел 3 и 4 устанавливается критическая (звуковая) скорость а газа, которая зависит только от температуры внутри сопла (температуры торможения) 21 с а = -- -КТ кР к + 1(3) где к - газовая постоянная;Т - температура торможения внутри сопелВ этом режиме истечения газа любые 1 пневматические возмущения вне сопла распространяются в газовой среде не быстрее звуковой скорости и поэтому не могут повлиять на режим течения внутри сопла. Одновременно имеет место ступенчатое изменение параметров газового состояния по направлению от источника 1 до выхода, осуществляемое адиабатически,Истекая из сопла 3, газ попадает через...

Номер патента: 1415074

Опубликовано: 07.08.1988

Авторы: Воробкевич, Заничковская, Кочан

МПК: G01K 5/62

Метки: значений, многоточечного, предельных, температуры

...контролируемых точках ниже заданной границы, все биметаллические пластины 3 замкнутся с контактами 4 минимальной 45 температуры и зашунтируют резисторы 1. Тогда сопротивление линии станет равным нулю К= О. При замыкании всех биметаллических пластин 3 с контактами 5 максимальной температуры 50 происходит шунтирование резисторов 1 равными по величине дополнительными резисторами 2, При этом сопротивление каждой пары параллельно соединенных резисторов уменьшится вдвое, а суммарное сопротивление линии составитя К и-ЧК, = -- (1+3+9++ 3 + 3 ).Если наблюдается перегрев сохраняемой продукции в нескольких точках ипереохлаждение в других точках, ачасть продукции хранится при температуре, лежащей в заданных пределах,суммарное сопротивление линии...

Номер патента: 1415075

Опубликовано: 07.08.1988

Авторы: Гурскас, Звягин, Попов, Соколов

МПК: G01K 5/62

Метки: термочувствительный, элемент

...и может быть использовано в измерительных устройствах, а также втерморегуляторах и термореле, работающих, при низких температурах,Цель изобретения - расширениедиапазона измерения в сторону низкихтемператур.На чертеже представлены графикитемпературных зависимостей относитель 61ных удлинений в(Т) монокристалла1Св Р 1, 106(МоО ) соответственно,для трех кристаллографических осей,а,Ьис,Термочувствительный элемент представляет собой биметаллическую пластину, активный слой которой выполнен измонокристалла твердого раствора замещения СЫу( )Ой(МоО ), где х = 0,04(двойной молибдат цезия с примесьюгадолиния), Второй (пассивный) слойбиметаллической пластины может быть,выполнен из любогочистого металла, 25например меди, коэффициент...

Номер патента: 1415076

Опубликовано: 07.08.1988

Авторы: Буряков, Вайнштейн, Васильев, Давыдов, Лебедев, Петров, Симонов, Цыгуткин, Шабанин

МПК: G01K 7/02

Метки: температуры

...металлаСпособ осуществляют следующим образом.В схему питания дуги (фиг.1) элек 55 тродуговой .печи 1 к ее короткой сети через трансформатор 2 и согласующий блок 3 подключают амплитудный анали.затор 4 (например, С 4-12, С 4-48, СК 428) высших гармонических составляющих (А) тока дуги. Через равные промежутки времени синхронно с записью показаний амплитудного анализатора осуществляют замер температуры жидкого металла с помощью термопары или другого известного прибора. После статистической обработки указанных замеров производят градуировку шкалы амплитудного анализатора в градусах Цельсия.Таким образом, при замере амплитудным анализатором и-й высшей гарионической составляющей тока дуги в каждый момент времени по указанной шкале получают...

Номер патента: 1415077

Опубликовано: 07.08.1988

Автор: Щиголь-Шенделис

МПК: G01K 7/02

Метки: пресс-формы, температуры, устройства

...на наружную цилиндрическую поверхность 9 корпуса 1 перпендикулярно его образующей.Поэтому при осевом деформировании отверстия 13 "закрываются" и стенка 14 корпуса 1, образующая контактную поверхность 5, приходит в соприкосновение с телом корпуса 1.Известными способами изготавливают обойму 2 и заготовку корпуса 1, Контактной сваркой соединяют термоэлектроды 3, образуя горячий спай 7. В заготовке корпуса 1 сверлят основное отверстие 12 для термоэлектродов 5 10 15 20 25 30 35 40 45 50 3 и дополнительные отверстия 13Величину хода деформирования корпусаподсчитывают по приведенной зависимости. Диаметр дополнительных отверстий 13 должен быть равен ходу деформирования, чтобы его стенки придеформировании сомкнулись. Отверстия13 располагают в...

Номер патента: 1415078

Опубликовано: 07.08.1988

Авторы: Кокурин, Корнеев, Куликов, Полунин, Сушков

МПК: G01K 7/04

Метки: прогрева, теплозащитного, уноса

...на кольцевых ступенях, а также выполнение уступов с боковой гранью, перпендикулярной их торцам, для обеспечения минимально допустимой длины изотермического участка,56 (где й - диаметр термозлектродов) с учетом электроиэоляции и расстояния между отверстиями под термоэлектроды позволяет соответственно в пределах одной ступени по ее высоте, а также на каждой ступени разместить большее количество термопар.Например, при семи ступенях диаметр устройства для й0,2 мм составит 32 мм, при этом в корпусе размещаются 28 термопар на разных уровнях, В общем случае увеличение диа" метра устройства с увеличением количества ступеней составляет 4 мм, а рост количества термопар с изотерми" ческими участками, начиная с четвертой ступени, превышает 4 шт...

Номер патента: 1415079

Опубликовано: 07.08.1988

Авторы: Белов, Иванов, Каменцев, Некрасов, Рудяк

МПК: G01K 7/32

Метки: индикатор, температуры

...а также воэможность многократного использованияустройства. 2 ил.Изобретение относится к технике контроля температуры тепловых процессов и может бытьиспользовано для тепловой защиты и в устройствах пожарной сигнализации.5На фиг. 1 изображена блок"схема индикатора температуры; на фиг.2 - график зависимости выходного напряжения стандартного пьезотрансформатора от температуры для двух значений частоты питающего напряженияБлок-схема содержит пьезотрансформаторы 1 и 2 с различными температурами, соответствующими максимумам 15 выходных сигналов на частоте питания, газоразрядные лампы 3 и 4, блок 5 питания.В основе работы предлагаемого устройства лежит эффект экстремальной 2 О зависимости выходного напряжения пьезотрансформатора, включенного...

Номер патента: 1415080

Опубликовано: 07.08.1988

Авторы: Ихер, Миллер, Сальм

МПК: G01K 7/40

Метки: индикации, оборудования, перегрева

...легких аэроионов. Часть газанаправляют в газовый канал 2, в ко"тором этот газ ионизируют ионизатором 3, например, радиоактивным источником излучения или коронирующим ост"рнем, Затем ионизированный газ направляют в спектрометр 4 подвижностиаэроионов, который представляет собой аспирационный конденсатор особойконструкции и определенного режимапо электрическому напряжению и расходу газа, связанный с приемным устройством 5. В простейшем случае мож"но определить лишь один параметрспектра.- среднюю подвижность легкихаэроионов. Этот простейший случайконструкции спектрометра поясняетсяпринципиальной схемой на фиг.2, Исследуемый газ (показан стрелками)протягивается через измерительныйконденсатор 6, находящийся под постоянным...

Номер патента: 1415081

Опубликовано: 07.08.1988

Авторы: Луцик, Столярчук, Чех

МПК: G01K 11/24

Метки: акустический, термометр

...затухания в линии связи) или при смене резонатора с линией связи.При случайном отклонении частоты генератора 5 от резонансной более чем задано допуском для режима точной настройки срабатывает компаратор 20, стробируемый схемой 19 по спаду строба второй группы с выхода формирователя 14, и своим сигналом переключает ключ 39. В этом случае последний соединяет выход МВКУ 29 с входом интегратора 22 и термометр переходит в режим грубого поиска резонанса. Компаратор 20 представляет собой двухуровневый компаратор, а элементы установки положительного и отрицательного уровней входят в состав компаратора.Введение новых элементов в предлагаемый акустический термометр обеспечивает автоматическую настройку на резонансную частоту чувствительного...

Номер патента: 1415082

Опубликовано: 07.08.1988

Авторы: Кочан, Куритнык, Мильченко, Саченко

МПК: G01K 15/00

Метки: поверки, преобразователей, термоэлектрических

...8 и изолированными один от другого втулкой 9. В процессе нагрева ТП в зоне его эксплуатации путем конвективного и лучистого теплообиена со средой происходит нагрев стенок контейнера 1. За счет теп лопроводности нагревается реперный материал 2 и рабочий конец ТП, обра зованный элементами 6,4,7 и 1, При достижении температуры плавления рецериого материала его температура стабилизируется, На время фазового перехода материала температура рабочего конца ТП остается практически постоянной, Все тепло, поступившее кф реперному материалу 2, расходуется на его плавление. В результате этого Формируется четкое температурное плато (входной сигнал ТП на протяжении нескольких десятков секунд остается практически постоянным), что и используется...

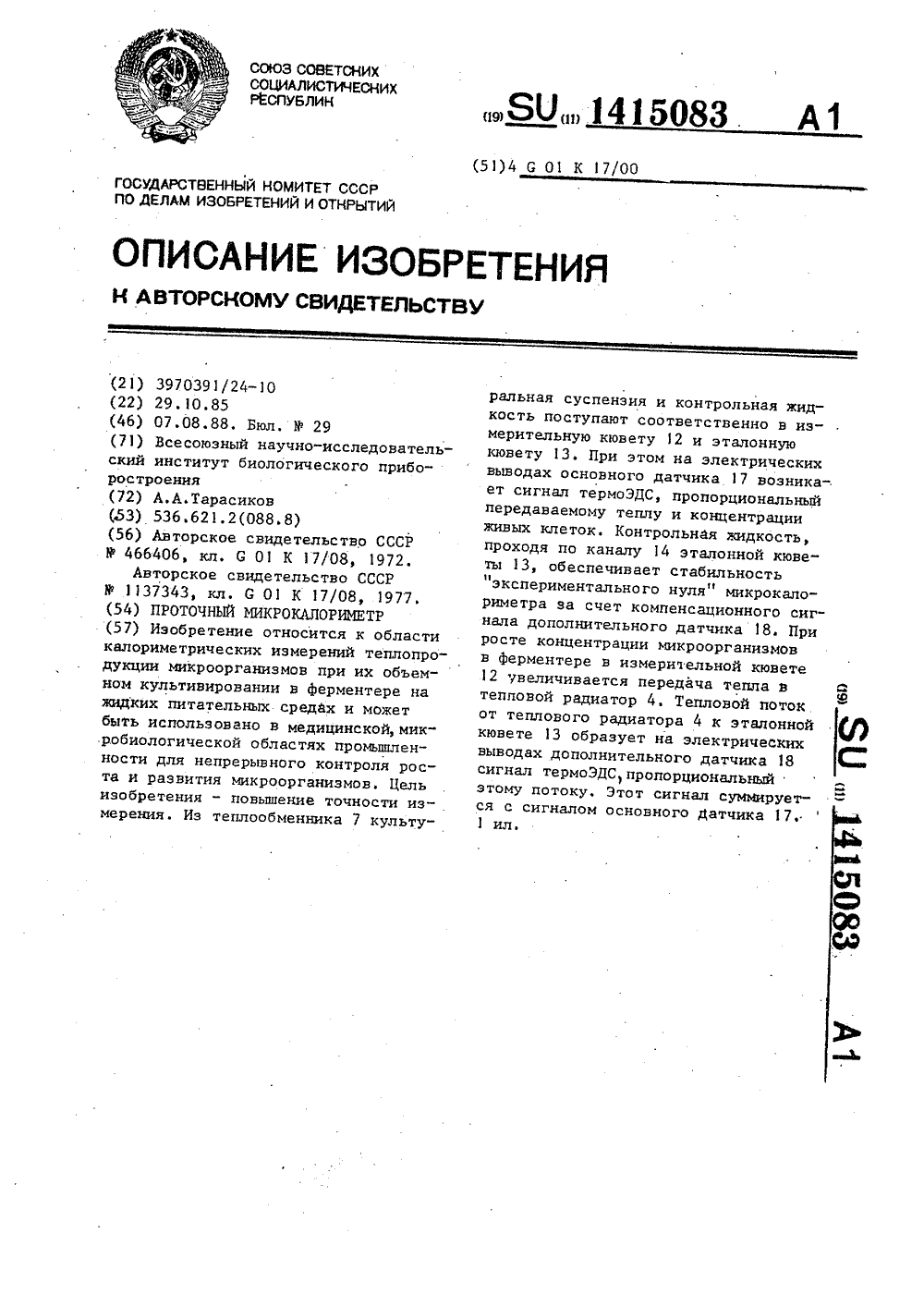

Номер патента: 1415083

Опубликовано: 07.08.1988

Автор: Тарасиков

МПК: G01K 17/00

Метки: микрокалориметр, проточный

...с датчиками 17 и 18, электричес- А 5ки соединенными между собой последовательно. Между крышками 2 и кюветами 12 и, 13 установлены уплотнительные прокладки 19, обеспечивающие герметизацию каналов 14. Выходные штуцера 10 соединены с входными штуцерами 15 патрубками 20 из эластичного материала. Прокладки 21 и 22 и гайки 23 обеспечивают герметизацию корпуса мнкрокалориметра в случае работы в погружном режиме. Винты 24 крепят крышки 2 к корпусу 1. Микрокалориметр работает следующим образом.Через входные штуцера 9 в теплообменник 7 поступают культуральная суспензия из ферментера и контрольная (нейтральная) жидкость например дистиллированная вода, иэ сборника, расположенного в ферментере. Проходя по каналу 8, жидкости выравнивают свои...
