Номер патента: 1506295

Опубликовано: 07.09.1989

Авторы: Карачка, Кочан, Мильченко, Саченко, Троценко

МПК: G01K 15/00, G01K 7/02

Метки: температуры

...погрешности,связанной с индивидуальными особенностями термоэлектрического преобразователя и условиями его эксплуатации, отличными от условий эксперимента (на основании которого в блок 13памяти введены коды, соответствующие изменению термоЭДГ термоэлектрического преобразователя на допустимое значение погрешности), возникает дополнительная погрешность,которая со временем может стать оченьзначительной, Коррекция этой погрешности реализуется посредством повторения через некоторые (довольно большие) интервалы времени режима "Калибрование"9 при котором объект измерения температуры переводится врежим нагрева либо охлаждения, Придостижении температуры фазового перехода материала вставки калибратора2 выходной сигнал ТП 1...

Номер патента: 1506296

Опубликовано: 07.09.1989

Авторы: Заничковская, Кочан, Обелевская

МПК: G01K 7/16

Метки: температуры

...1 сопротивления включенпоследовательно с первичной обмоткойтрансформатора 2, к вторичной обмотке которого подключены последовательно соединенные компенсационный резистор 5 и основной реохорд 3, зашунтированный резистором 6 и лвижок которого электрически соединен с входомусилителя 8 и механически с движком 30вспомогательного реохорда 4,включенного последовательно с переменнымрезистором 10, стабилизированным источником 9 питания и постоянным резистором 7, параллельно которомуподключен вольтметр 11,Устройство работает следующим образом,При начальном значении измеряемойтемпературы движок основного реохорда 3 устанавливается приборной следящей системой у начального вывода,при этом падение напряжения на термометре 1 сопротивления...

Номер патента: 1506297

Опубликовано: 07.09.1989

Авторы: Ишемгужин, Коловертнов, Мухаметшин, Федоров

МПК: G01K 7/16

Метки: температуры

...короткий сигнал на размыкание ключа 11, а на выходе 17 - короткий сигнал длительностью ЛС (П,на Фиг,2), в течение которого включаются источник 1 тока и измеритель 8 напряжения. На управляющий вход 2 источника 1 тока поступает напряжение 1, от измерителя 10 напряжения, Ток источника 1 тока выбирается равным ток в измерительной цепиво время ЛС 1= С- Сток источника 1 тока.5 150629Длительность импульса 11 выбирается такой, чтобы за это время конденсатор 5 не успел зарядиться (11на фиг,2). Напряжение, запомненноеизмерителем 8 напряжения в течение5времени 4 С равно11 =(В +В,+В,). (7)Напряжения 11 е, Пз, 11 постУпаютна входы блока 13 вычисления, который по команде блока 15 управленияс выхода 20 (П , на фиг.2) по полученным напряжениям...

Номер патента: 1506298

Опубликовано: 07.09.1989

Автор: Демидов

МПК: G01K 7/22

Метки: температуры

...источника 5 опорного напряжения от вывода дополнительного резистора 17 и подключает к нему вывод термопреобразонателяВ этот момент времени заканчинается Формирование второго временного интервала С 2 длительностью Пллее работа устройства анллогичВ результате на выходе дещифраторл 1 б Формируется первая импульсная пс 1 слР 11 онлтельнс 1 сть с длительностьюю импУльсов С т и Г пе Риодом Сопрслеляемым выражением БПри выполнении условия Г 1 поАРа Бо гБа пи с 1.г - или= - ф-, часБ, А Бтотл Г первого импульсного сигналанд выходе дешифратора 16 определяется выражением 1 = 1/С = Т/ В, т.е,прямо пропорциональна измеряемойтемпературе, Для получения прямогоцифрового отсчета измеряемой температуры плрвый импульсный сигнал свыхода дешифратора 16...

Номер патента: 1506299

Опубликовано: 07.09.1989

Авторы: Гимель, Наумов, Шилклопер

МПК: G01K 15/00

Метки: поверки, прибора, температуры

...температуры термоконстантных 25 поверхностей. Должна быть обеспечена возможность изменения температурыэтих поверхностей и сведено к минимуму влияние теплового потока от устройства на прибор, измеряющий радиаци онную температуру, а также исключеновлияние внешних источников тепла наустройство. Устройство не должно оказывать существенного влияния на аэродинамическую схему прибора.1 15тельной камеры 1, Описанные операцииповторяют для различных температурвнутренних стенок 6 во всем рабочемдиапазоне измерения радиационной температуры прибора. Если хотя бы приодной температуре внутренних стенок 6фактическая погрешность превышаетпаспортную, данный экземпляр приборадля измерения радиационной темперагурй не пригоден к эксплуатации. Исходя из...

Номер патента: 1506300

Опубликовано: 07.09.1989

Авторы: Дорофеев, Олейник, Першин, Пиотух, Симбирский

МПК: G01K 15/00

Метки: измерительных, поверки, преобразователей, температуры

...погрешности термо" пар хромель - алюмель (ТХА) с диаметром термозлектродов 0,3 мм, использующихся при термометрии поверхности охлаждаемых лопаток авиационных турбин. 55 где С - температура поверхноститела при отсутствии преобразователей;Х - методическая погрешностьпреобразователя 5,Температура в месте 3 искажается поверяемым 1 и первым контрольным 4 преобразователями. Учитывая идентичность преобразователей 4 и 5,показания первого контрольного преобразова 20 теля 4 составят В качестве контрольных преобразователей применяются две планочныеплатинородиевые термопары толщиной0,05 мм. Первая контрольная термопара устанавливается на лопатку в месте установки поверяемой термопары,вторая контрольная термопара - надругую лопатку в месте,....

Номер патента: 1506301

Опубликовано: 07.09.1989

Авторы: Лейзерович, Русанова

МПК: G01K 17/08

Метки: высокотемпературного, диагностирования, изоляции, оборудования, состояния, тепловой

...7 и 10, клапанах 8, цилиндрах 4 ", 5) установленыдатчики 12 температур металла, используемые для контроля их температурногосостояния как при работе, так и приостывании, Измеряемые температуры О(11. 6 М) используются для диагностирования состояния изоляции высокотемпературных компонентов энергоус гановки. Согласно предлагаемомуспособу это осуществляется непосредст венно на натурной энергоустановке спомощью вычислителя 13, который может представлять собой как автономноемикропроцессорное вычислительное устройство, так и ЭВИ информационно-вычислительного комплекса энергоустановки. Для индикации режима работы установки на вычислитель 13 выводятся также сигналы датчиков состояния оборудования, например положения клапанов 2514 и мощности...

Номер патента: 1506302

Опубликовано: 07.09.1989

Автор: Караваев

МПК: G01K 17/20

Метки: конвективной, коэффициента, теплоотдачи

...модель 4 крепят на.основании 3 и обдувают в течение фиксированного времени струей газа, которая генерируется устройством 1,Вследствие сублимации толщина слоя 8уменьшается, при этом изменяются локальные значения оптической плотности 20слоя 8, В зависимости от значения оптической плотности слоя 8 изменяетсяи цветовая насьпценность, что фиксируется либо визуально, либо с помощью дешифратора цветового тона и насьпценности, Затем производят сравнение полученного поверхностного распределения насыщенности с соответствующей тарироночной шкалой, н результате чего определяют локальные значения коэффициента теплоотдачи,Толщина слоя сублимирующегося вещества выбирается так, чтобы ееуменьшение до нуля не оказывало существенного влияния на геометрию...

Номер патента: 1506303

Опубликовано: 07.09.1989

Авторы: Гостренко, Новокрещенов

МПК: G01K 17/08

Метки: калориметрических, преобразователей, тепломеров

...захваты 5,установленные на подающих рычагах 6с электронным приводом 7, направляющие 8, регулируемые упоры 9, установленные на двух поворотных платформах10, Механизм поочередной резки проволоки включает ножи 11 с электромагнитным приводом 12 для поочереднойобрезки термобатареи 13 от одной изпроволок 14. 15Перед началом работы устройстваустанавливают угол пересечения проволок путем установки поворотных платформ 10 под требуемым углом и закрепления к основанию 4, затем устанавливают длину электродов термобатареи 13путем ограничения перемещения подаю -щих рычагов 6 регулируемым упором 9до требуемой величины, Последовательность работы механизмов определяется 25блоком 1 управления, Первыми включаются захваты 5, которые надежно зажимают...

Номер патента: 1507996

Опубликовано: 15.09.1989

Автор: Агафонов

МПК: F01N 1/06, G01K 11/16

Метки: глушитель, шума

...равномерных групп цо окружности выполнены дополнительные отверстия 7, причем оси отверстий 5 перфорации 20 пересекаются между собой и осью центрального отверстия 6 в центре сферы перегородки 4, а оси дополнительных отверстий 7 - в точке, расположенной на оси отверстий 5, 6 в пределах корпуса 1.Гферическая перфорированная поперечная перегородка 4 может быть установлена выпуклостью ц в сторону выпускного отверстия 3. Глушитель может быть снабжен резонансной камерой 8, образованной сплошной 9 и церфорироьацной О перегородками, 30 соединенными при помощи перфорированюго цатрубка1 с заглушенным выходным торцом 12, и устацовленной в зоне впускного цатрубка 2.Глушитель шума может быть дополнительно снабжен рассекателем 13, установлен ным в...

Номер патента: 1508106

Опубликовано: 15.09.1989

Авторы: Видин, Федюкович, Хрусталев

МПК: G01K 13/02, G01K 7/02

Метки: термопара

...постоянное уменьшениеинерционности горячих спаев к его концу,сведение их диаметров как бы к нулевомудиаметру.Различие тепловой инерционности спаев40определяется только их диаметрами. Конусообразный переход рабочих концов дополнительных термоэлектродов 2 - 4 позволяетподогнать их диаметр к диаметру общего термоэлектрода 1 в месте подсоединения, Кроме того, конусообразные переходы позволяют использовать для дополнительных термоэлектродов провод одного исходного диаметра, что упрошает изготовление термопары и позволяет создавать термоприемники сразличными соотношениями между О ОТермопара работает следующим образом.После погружения термопары, закрепленной консольно, в поток газа или жидкости,в зону малого объема, температуру которого,...

Номер патента: 1508107

Опубликовано: 15.09.1989

Авторы: Веселко, Пархомов

МПК: G01K 7/16

Метки: искусственного, старения, терморезисторов

...последовательность со скважностью, равной 2 и определенной длительностью импульсов (зави 4сит от того, какой выход делителя частоты 2 подключен к выходу мультиплексора 8 программатором 7).Импульсная последовательность с выхода мультиплексора 8 поступает на вход первого счетчика 9, который начинает подсчет поступающих импульсов и меняет состояние на своих выходах, подключенных к счетным входам схемы 10 сравнения. Нечетные входы схемы сравнения соединены с второй группой выходов программатора 7, который предназначен для управления скважностью импульсов, воздействующих на терморезистор, Схема 10 сравнения - схема сложения по модулю 2. Пока кодовые комбинации на четных и нечетных входах схемы 10 сравнения не совпали, на ее выходе...

Номер патента: 1508108

Опубликовано: 15.09.1989

Автор: Еремеев

МПК: G01K 15/00

Метки: жидкостный, термостат

...24, закрепленного в корпусе 25, защищенном кожухом 26, установленным наплите 15. Последняя установлена на стойках14, вал 27 выравнивателя соединен с приводом 24 муфтой 28. На валу выравнивателярасположены на одинаковом расстоянии одна от другой лопатки 29.На внешней стороне плиты и крестовины30 (фиг. 3) помещены с зазором относительно стоек направляющие пластины 31 равного радиуса кривизны.Жидкостный термостат работает следующим образом.Термостатируемые элементы 13 устанавливают в приспособление для их крепления12 на глубину, необходимую для контролячерез смотровое окно 7,Включение мешалки 8, нагревателя 5при положительных температурах и испарителя холода 7 при отрицательных температурах подготавливает теплоноситель и прокачивает через...

Номер патента: 1508109

Опубликовано: 15.09.1989

Авторы: Ашарин, Балашов, Дрейцер

МПК: G01K 17/06

Метки: параметров, теплообмена

...определения параметров. В устройстве нагревательный элемент выполнен в виде двух параллельных пластин с электроизоляцией в зазоре между ними. Пластины размещены в плоскости симметрии канала. Так как обе пластинь 1 находятся в одинаковых условиях теплообмена, тепловые потоки на неомываемых теплоносителем поверхностях этих пластин взаимно компенсируются. Это не требует специальных мероприятий по компенсации утечек тепла. 4 ил. зом.Теплоноситель поступает в корпус канала и симметрично обтекает нагреватель, состоящий из двух пластин 3 и тоководов 4. При включении электрического тока пластины 3 нагреваются, выделяющееся в них тепло отбирается протекающим теплоносителем. Таким образом, конвективный теплообмен осуществляется в двух...

Номер патента: 1509626

Опубликовано: 23.09.1989

Авторы: Зонин, Крайнев, Купанов, Куцакова

МПК: G01K 1/14, G01K 13/00

Метки: температуры

...7, скос которых направлен в сторону ее верхнего торца, и конусной проточкой 8 с большим диаметром на нижнем торце втулки, превышающим наружный диаметр пружины 5. Для измерения устройство за рукоятку 2 вводится в глухое отверстие, предварительно просверленное на требуемую глубину в замороженном мясе 9. Нажимом на рукоятку 2 термодатчик 3 углубляется в отверстие до упора в дно и до полного сжатия пружины 5. При этом наклонные зубцы 7 втулки 1 не создают препятствия для движения устройства.Под действием распирающего усилия пружины 5, Увеличивающегося по мере. ее сжатия, втулка 1 разжимается,При освобождении рукоятки 2 от нажима руки оператора разжатию пружины 5 препятствует вгрызание наклонных зубцов 7 втулки 1 в стенки...

Номер патента: 1509627

Опубликовано: 23.09.1989

Автор: Габитов

МПК: G01K 7/01, G01K 7/16

Метки: индикатор, температуры

...светодиод 13непрерывно.Таким образом, предлагаемый50 индикатор температуры позволяет припомощи лишь одного светодиода выдавать информацию о трех уровнях температуры и об исправности линиисвязи датчика температуры. Формула изобретения Индикатор температуры, содержащийрезистивный датчик температуры, вклю 1509 б 27Изобретение относится к приборостроению, в частности к устройствамдля сигнализапии температуры различных объектов, у которых датчик температуры связан с объектом контроляпри помощи длинных линий связи.Целью изобретения является повышение достоверности контроля температуры.На чертеже представлена функциональная схема индикатора температуры,Индикатор температуры содержитрезистивный датчик 1 температуры(терморезистор),...

Номер патента: 1509628

Опубликовано: 23.09.1989

Авторы: Благодатских, Крылов, Тарасов

МПК: G01K 7/00

Метки: режима, теплопотребления

...г ис трируюв прямом оводах,ем о тлич ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР.Изобретение относится к измерительной технике, в частности к измерению и контролю температуры, и может быть использовано для контроля теплопотребления абонентом теплосети.Цель изобретения - повьппение точности.и оперативности контроля тепло" потребления абонентом теплосети.Согласно способу измеряют температуру теплоносителя в прямом трубопроводе и записывают, например, на диаграммную ленту температуру теплоносителя в обратном трубопроводе и сравнивают ее с температурой по отопительному графику при текущем значении температуры теплоносителя в прямом трубопроводе, причем сначала температуру теплоносителя в прямом трубопроводе преобразуют в...

Номер патента: 1509629

Опубликовано: 23.09.1989

Авторы: Гурьянов, Черняк

МПК: G01K 7/02

Метки: поверхности, твердых, тел, температуры

...в цепь источника 6 тока,Способ реализуется следующим образом, (фиг. 2 и 3),Устанавливают плоский преобразователь на поверхность тела, температуру которой предстоит измерять. Тепловой поток на контактной поверхности твердого тела имеет взаимнопротивоположные направления, обусловленные превышением температурыодной части преобразователя над температурой поверхности тела й и отличием в противоположную сторону оттемпературы второй части преоб"разователя. Естественное температурное поле твердого тела при контактес преобразователем искажается нали 50чием искажающего теплового потока.Абсолютную погрешность ЛС, определяют по формуле В формуле (1) используют наибольшие из диапазона измерения (Ч) аберут по минимальным эначенйям. Это позволяет...

Номер патента: 1509630

Опубликовано: 23.09.1989

Авторы: Алиев, Гаджиев, Зейналов

МПК: G01K 7/02

Метки: температуры

...следующим образом.ТермоЭДС измерительной термопары 45описываемая уравнением Е = ат + ЬС + с (1) где А,В,С - заданные коэффициенты.ЦАП 9 преобразует код У в напряжение 11 = К У, где К - вес млаДшего разряда ЦАП 9.В момент равенства сигналов блока 2 и ЦАП 9 имеем(АХ + ВХ + С) К = а + Ьй + с,(3) При соответствующем подборе коэфФициентов А,В и С (А = а/(КК,), В = Ь/(КК 1), С = с/К, где К 1 - постоянный коэффициент) получаемгдеа,Ь,с измеряемая температура.;- коэффициенты, постоянныедля термопар данной градуировки,поступает на блок 2, где происходит автоматическая компенсация температуры холодного спая термопары 1. Выходной сигнал блока 2 подается далее на один из входов нуль-органа 3, где происходит сравнение его величины с выходным...

Номер патента: 1509631

Опубликовано: 23.09.1989

Авторы: Ахмедов, Каримов

МПК: G01K 7/16

Метки: датчик, температуры

...Электрические контактыобразуют с помощью луженых медныхпроводов, Образцы термочувствительного материала получают из 57-ногораствора поли-И-эпоксипропилкарбаэола в толуоле,содрежащем 3 мас,чпо отношению к полимеру, 2,4,7-тринитро-флуоренона, введением наполнителя в количестве 68 мас.ч к100 мас.ч полимерного связующего.Исполнитель предварительно размельчает в шаровой мельнице до размеровчастиц 3-7 мкм. Полученную суспензию композита тщательно перемешивают,наносят на электроды в виде капельдиаметром1 мм и высушивают при(2) Предлагаемый терморезистор обладает высокой чувствительностью, которая существенно возрастает с понижением температуры.Это связано с тем, что в устройстве при снижении температуры коэффициент В...

Номер патента: 1509632

Опубликовано: 23.09.1989

Авторы: Брандорф, Котляров, Холоша

МПК: G01K 7/32

Метки: температуры

...регистр 4, устанавливаетв "0" счетчики 3,6 и 18 и в исходное состояние (либо нули, либо единипы) - .счетчики 1 2 и 20 и устанавливает в"1" первый триггер 14. На выходах блоков 7 и 13 сравнения появляются нули. Замыкается ключ 2 и начинается подсчет счетчиком 3 импульсов, поступающих от термопреобразователя 1. По мере увеличения числа в счетчике 3 опрашивается содержимое первого ПЗУ 5, начиная с нулевого адреса.Когда на адресных входах ПЗУ 5 оказывается адрес, по которому в этом ПЗУ записана единица, состояние счетчика б увеличивается на единицу, Импульсы генератора опорной частоты 8непрерывно подсчитываются счетчиком9632 69, и когда число в этом счетчикестанет равным адресу, по которому вПЗУ 1 О записана единица, состояниесчетчика 1 2...

Номер патента: 1509633

Опубликовано: 23.09.1989

Авторы: Галкин, Махнюк, Стригалев

МПК: G01K 11/32

Метки: датчик, световодный, температуры

...Т, эти импульсы поступают на схему 19 и усилитель 18, с выхода которого усиленный импульс поступает на синхровыход 11 и на запуск впомога 5тельного источника 1 света (фиг,1). За время о.ц источника 1 испускает свет с длиной волны 3 которая совпадает с одной из полос поглощения активного волокна 2. Волокно 2 за время ( Ф +) испускает свет на другой длине волны, причем на2излучение эа времяпосле окончания импульса накачки не влияют нестабильности. излучения источника 1. Излучение напоступает в световод 3, а затем в термочувствительный световод 4, где частично поглощается, причем интенсивность поглощения зависит от температуры. Материал световода 4 подобран таким образом, чтобы на длине волны Я у него была полоса поглощения, интенсивность...

Номер патента: 1509634

Опубликовано: 23.09.1989

Авторы: Калмыков, Миронов, Филин, Щукин

МПК: G01K 17/06

Метки: локальных, потоков, тепловых

...координате 1. кольцевые элементы 3 на секторы 5. Кольцевые и продольно-радиальные канавки заполнены теплоизоляционным материалом, например термоцементом. На внутренней и наружной поверхностях по средней линии каждого сектора установлены термопары б. Секторы вместе с термопараМи являются датчиками тепловых потоков, которые соединены между 15 собой тонкими перемычками 7.Толщина датчика 5 (А), выбираемая иэ условия обеспечения необходимой точности измерения теплового потока, определяется с помощью соотношения 20 А = г - г= 1 О 1/ц, (м)и/ц 10 Глубина и толщина кольцевых и продольно-радиальных канавок соответственно равны 0,85-0,9 и 0,1-0,25 толщины стенки; ширина секторов по окружности наружного радиуса трубы и длина секторов равны 0,5-1,0...

Номер патента: 1509635

Опубликовано: 23.09.1989

Автор: Смирнов

МПК: G01K 17/06

Метки: датчик, потока, теплового

...контакта с мембраной 2,Толщина стенки колпачка 6 связанас теплофизическими характеристикамиматериала и эффективностью тепловогоконтакта в месте соединения с;гильзой 1, Толщину колпачка 6, местоположение пояска 7 выбирают из решенияуравнений теплопрородности и теплового баланса для головной части датчика, исходя из условия, что перепадтемпературы между основанием мембраны 2 в точке установки датчика 4 ицентральной частью колпачка был минимален и составлял величину порядка1-20 С.На поверхность колпачка 6 со стороны, противоположной мембране 2, нанесено теплоотражающее покрытие, например из золота, никеля,В колпачке 6 установлен теплоизоляционный вкладыш 8, на внешней поверхности которого, обращенной в сторону мембраны 2,...

Номер патента: 1509636

Опубликовано: 23.09.1989

Авторы: Жунда, Сауткин

МПК: G01K 17/08

Метки: количества, тепла

...внешней цилиндрической поверхности 15 датчика 4 кольцевая проточка 16 датчика 4 позволяетзакрепить его в корпусе через теплоизолирующие стержни 3, благодаря чемупрактически исключается погрешностьтемпературных изменений, вызываемыхстоком тепла с датчика на корпус.,Этому же способствует прямоугольная(в сечении) форма . проточки 16 икруглая - стержней 3, В верхней. частидатчик 4 снабжен кольцевой выточкой17, на которую отбортовкой 18 опирается центральный датчик, при этомтепловоспринимающие приемные поверх 1ности датчиков располагаются в однойплоскости, т.е. заподлицо. Датчик 5снабжен кольцевой проточкой 19 (произвольной в сечении), причем ее величина выбирается из условия равенства отношений площадей тепловоспринимающих приемных...

Номер патента: 1513376

Опубликовано: 07.10.1989

Авторы: Агаджанов, Кундо, Минчук

МПК: G01K 13/08

Метки: обмотки, температуры, электрической

...провода, что и реохорд 5,при этом отношение сопротивлений реохорда 5 и резистора 6 равно произведению температурного коэффициента со противления обмотки на заданный температурный диапазон, т.е. отношению приращения сопротивления обмотки к ее номинальному сопротивлению при начальном значении измеряемой температуры.Устройство работает следующим об, разом.В установившемся температурном режиме работы электрической машины измерительный мост находится в равновесии, При этом потенциал в точкесоединения резисторов 3 и 4 равен потенциалу на ползунке реохорда 5.При изменении температуры обмотки2 изменяется ее омическое сопротивление, что в свою очередь вызывает изменение потенциала на ползунке реохорда 5. Возникающая при этом на 64входах...

Номер патента: 1515069

Опубликовано: 15.10.1989

Авторы: Валавин, Дерновский, Подгородецкий, Ролдугин, Роменец, Усачев, Чумарин, Щеглов

МПК: G01K 1/10, G01K 7/04

Метки: агрессивной, среды, температуры

...измерения температуры. Перед вводом в контролирус. мую агрессивную среду в защитном керамическом наконечнике термопары создают атмосферу инертного газа В процессе измерения давление инертного газа поддерживают на уровне не выше 1,2 от,авлсния агрессивной средь), что позволяет избежать охлаждения рабо с) сидя тсрмопары. 11 ри замер темпера гу ры;грсссивны СРС;1, ЦДХОДЯЦИХСЯ ПОД ПОВПС Цн, ДВЛС- нисм, повышение давления ицртного газа в керамическом наконечникоушств.яют после ввода устройства в зону .дс р.При периодических измерния ждро.прочную трубу выдвигак)г и.:оцз здмсрд в зону действия охлажденияПо предлагаемому способу проводилось измсрсцис температуры отходяи газов нд установке процесса жидкофдзц)го в)становления, содсржаши к;к...

Номер патента: 1515070

Опубликовано: 15.10.1989

Авторы: Кожанова, Шамовский

МПК: G01K 11/12

Метки: спектрофотометрический, температуры

...-- 77; евши -- 177; ес,(а = 01 о формуле получено значение оптимального рН = 8,85 при 30 С. Рабочий буферный раствор с требуемым значением рН был приготовлен схсешецием точной цавески трис (0,6055+.0,0003 г) ц тоццого обьемд прцготсгвлеццого из фцксдцдла раствора 0,1 НСс, (10: 0,05 мл) с последующим доведением обьемд раствора до 100 мл. Затем к 1 О мл полученного буферного раствора добавляют 0,02 мл 0,2 сЯ,-ного рдствора тцмолового ц него в метаноле (оптическая плотность полученного раствора находится в пределах 1 оптической едцццны в интервале температур от 20 до 40 С),Приготовленный раствор помещали в кювету сцекчрофотометра. Измерения проводилц относитльно соответствуюшего буферно 5 10 15 20 25 30 35 40 45 50 55 го раствора (без...

Номер патента: 1515071

Опубликовано: 15.10.1989

Авторы: Гальперин, Неганов

МПК: G01K 17/00

Метки: калориметр, сжигания

...терморегулятор 8, преобразователь 9 сигнала перемещения в на.пряжение и регистратор 1 О.Калориметрическая ячейка расположена н пнтральном массивном блоке 1 и состоит из измерительной термопарной батареи 11, внутренней гильзы 12 и сменной калори1515071 Формула изобретения Г 1 метрической бомбы 4 с нагревателем 5 в стенке. Верхняя крышка бомбы 4 имеет два клапана 13 для заполнения обьема газом цлц отбора газа для анализа. К крышке бомбы 4 прикреплена стойка 14, на которой устанонлен тигель 15 с веществом и съемная чашечка 16 с цанеской дистиллированной воды. Поджигают вегцество с помощью электрической спирали 17. Малогабаритные дифференциальные индуктивные датчики 18 перемещений расположены в центральном массивном блоке 1....

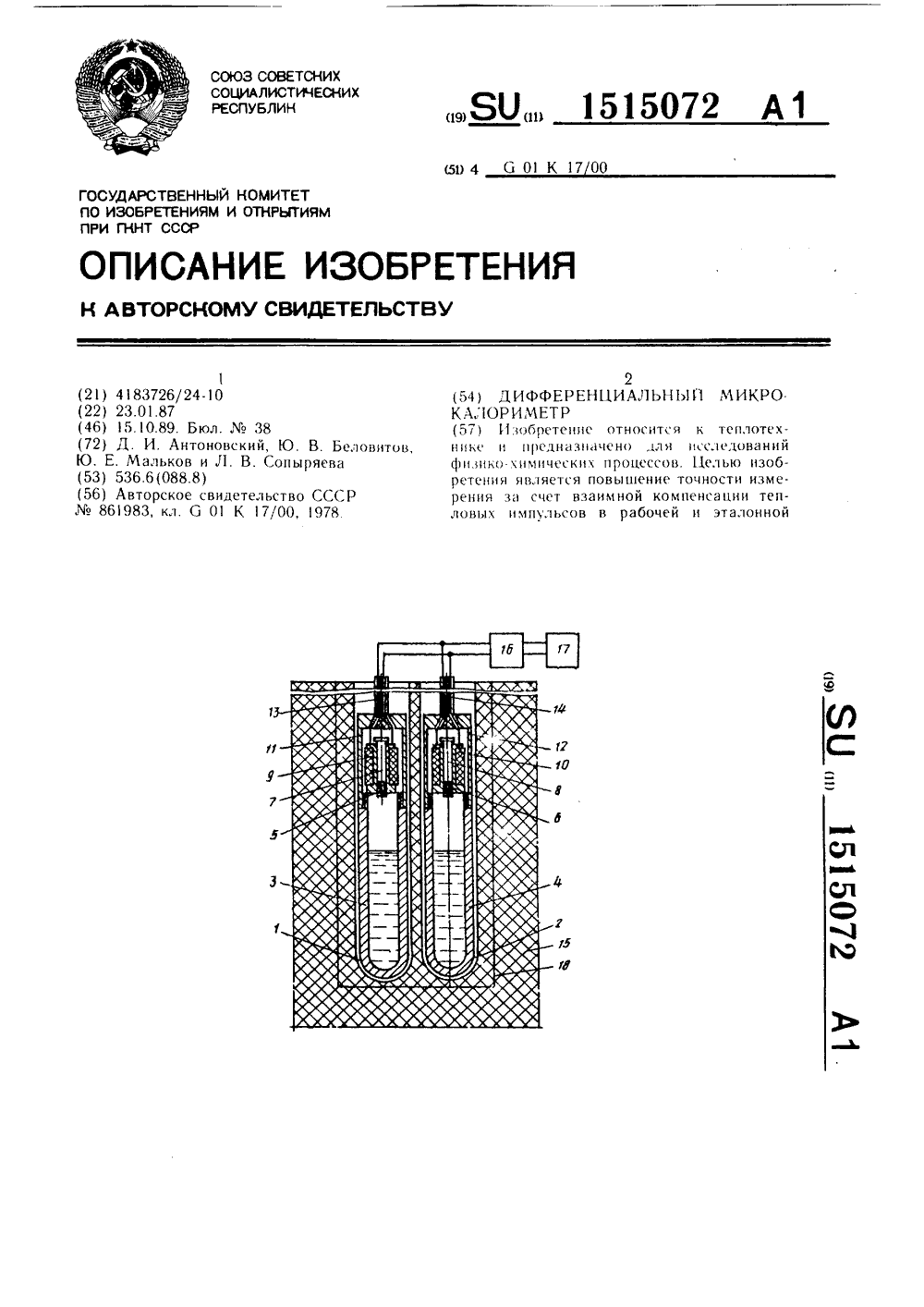

Номер патента: 1515072

Опубликовано: 15.10.1989

Авторы: Антоновский, Беловитов, Малков, Сопыряева

МПК: G01K 17/00

Метки: дифференциальный, микрокалориметр

...катушек. Ход штоков выбран таким, цто при движении якорей электромагнитов они вытал. кивают стаканчики блоков загрузки в реакционные контейнеры. В реакционных контейнерах легко обеспечить герметичность, цто позволяет работать с легколетучими веществами. Тоцность измерения повышается при этом в 10 раз за счет взаимной компенсации тепловых импульсов в рабочей и эталонной ячейках при введении компонентов. 1 ил. 11 и 12 реакционных контейнеров имеют резьбу, с помощью которой цдвинциваются на реакционные контсйнеры 3 и 4. Провода 13 и 14, подключенные к обмоткам 9 и 1 О электромагнитов, здл И 1 ы г(. р мсти ком обеспечения герметичности. 1 эеак(ионнс контейнеры 3 и 4 с завинченными крыцкдми 11 и 12 Вставляются в рабочую 1 и этдлоццук) 2...
