G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 158115

Опубликовано: 01.01.1963

МПК: G01K 7/04

Метки: 158115

...ссставляющей э.д.с. помехи. По постоянному току, соз. даваемому термо-э.д.с., трехэлектродная термопара Тпредставляет собой обычную термопару, в один из электродов которой включено сопротивление первичной обмотки трансформатора Тр. Э.д.с. помехи компенсируется следующим образом. З.д.с. помехи, наведенная в контуре а термопары Т, приложена ко вторичной обмотке Ра трансформа 1 ора Тр и создает в первичной обмотке 11"1 э.д,с. обратного знака э.д.с. помехи, наведенной в контуре 6. При соответствующем выборе индуктивности обмоток Ю, и Кв можно добиться почти полной компенсации э,д.с, помехи. Запоминающий конденсатор С поочередно подключается к выходу трехэлектродной термопары Ти ко входу измерн тельного прибора И 7. Бо время...

Номер патента: 158116

Опубликовано: 01.01.1963

МПК: G01J 5/60, G01K 15/00

Метки: 158116

...проходит через спектральные приборы и внся, образуя поток бихроматического излучения.В случае, если источником излучения является ературнаяпа с вольфрамовой лентой накала, предельной цве й температдля нее будет температура порядка 2700 С.Для градуировки пирометра на 4700 С создать бматический поток, спектральное распределе го соответстемпературе 4700 С.Если излучение вольфрама принять за серое, а значениятивных длин волн подлежащего градуировке цветового пирометуказанного диапазона температур принять соответственно рлт=0,45 мк и Ха=0,65 мк, то, в соответствии с законом Винавеличина спектрального отношения для температуры 270015811 бнас 0,21, а для температуры 4700 С, - соответственно, 0,92, т. е. увеличится более чем в 4,3...

Номер патента: 158117

Опубликовано: 01.01.1963

МПК: G01K 7/34, G01R 17/02

Метки: 158117

...15 датчика 5 относительно друг друга что вызывает разбаланс моста 18, питающегося от генератора 19.Одновременно напряжение питания подается на пластины 14. Возникающее напряжение рассогласования, вызванное перемещением пластин 14 и ротора 15 при расширении образца, снимается с диагонали моста 18 (ротор 15 - движок 20 потенциометра 21), поступает на вход усилителя 22. После усиления электрический сигнал идет на управляк)щую обмотку 23 двухфазного асинхронного двигателя 24, обмотка 25 возбуждения которого питается от генератора 19. Двигатель 24, вращаясь, перемещает движок 20 потенциометра 21 до тех пор, пока не восстанавливается равновесие моста 18, после чего отработка прекра.цается, поскольку управляющий . сигнал исчезает. Соосно с...

Номер патента: 158432

Опубликовано: 01.01.1963

МПК: G01K 7/02, G01M 15/00, G01N 25/52 ...

Метки: 158432

...термопарами для регистрации температур поджигания.На чертеже изображено устройство для осуществления предлагаемого способа.Модель 1 с заключенным в нее нагревателем 2 помещается во взрывную камеру 3, Объем камеры 3 должен значительно превосходить размеры модели 1 для исключения возможных искажений. К корпусу модели 1 одеден концы термопар 4, фиксирюшх максимальну 1 о температуру в различных точках модели, Камера 3 снаожена вентилями 5 для ввода и вывода горючей смеси и отбора ее проб на анализ. Для предотвращения большого роста давления при сгорании смеси в158432 камере 3 расположена легко разрывающаяся мембрана б. Через окно 7, закрытое пластинкой из плексигласа или стекла, производят визуальное наблюдение за возможным появлением...

Номер патента: 158704

Опубликовано: 01.01.1963

МПК: G01K 7/22

Метки: 158704

...сигналом является постоянный ток, усиление которого представляет определенные трудности.Предлагаемое устройство, вышол 11 е 1111 ое из двух кристаллических диодов, включенных всгречно один стносительно другого, в котором питание осуществляется от источника переменного тока, дает выходной сигнал в форме перемеьиюго напряжения. На чертеже представлена схема предлагаемого устройства. Полупроводниковые диоды 1 и 2 вкл 1 очены зстречно и питаются от источника 8 переменного напряжения. Чсрез сопротивление 4 протекает переменный ток.Амплитуда тока через сопротивлениеопределяется температурой среды,в которой находятся диоды 1 и 2, так как известно, что ток, протекающий через диод, включенный в . апирающем направлении, меняется в функции...

Номер патента: 158723

Опубликовано: 01.01.1963

МПК: G01K 7/24, G01N 27/10

Метки: 158723

...плечо моста включены оптическое сопротивление 2, последавательно подключенное к термистору, и омическое сопротивление 3, шунтирующее термистор. Величины сопротивлений 2 и 3 определяют из условия полной компенсации влияния температуры исследуемой среды по следующим формулам:доб -Рь - ь ь -ь (,ь - ь ь - ь где с = сдоб сопротивление, шунтирующее термистор;сопротивление, включенное последовательно с зашунтированным термистором;границы температурного интервала;любая промежуточная температура;сопротивление контролируемого раствора при температурах соответственно 1; 1 з; 1 з;еопротивление термистора при температурах соответственно 11; тз; 1 з г 1 и з Л ь, Йь, Йь"Таким образом. включая схему термокомпенсации в плечо измерительного моста, смежное...

Номер патента: 159048

Опубликовано: 01.01.1963

МПК: G01K 17/08

Метки: 159048

...Г МС:ЦЬ: СИГИ .;. Г) ДОС ГИГ 1 СЯ СЯ ТГ)с цто Оп 1,11;Гпде п,.(ЙО; ( с,( 1:.( .ь).:ссд;влтГь:О д:1,)фе) ГНИ:Лсп 1 к ГР)РсГв, и":. Г 1,",.:;э ел. ,)Д к,1)е:10",) НВГДы,У Ц( О 3 Г) ОЭГГ)ГН Г СГт;К 1 , К:1;) Ь:С ),1,51 П С,".СДсее)ЦГГО.112 (1)ИГ, 1 ПОКсПЗЛП Э,;(МС:Г":1;(я 5(сИ.с Йср(П 1; Н;1 (1)П . 2 - Оа ЛРГЬ,(.11, с(Г 31 ППГ;СТс 1, 5 (1 "0Р. ТПГ.С,".0:11 К) П,1 СТ 11 К 11- П)1 МГ) Н ВДС ДС КЛ, , К".О,Г 1 1)1:.Г СО 11;3ГОЗ, 51 ОТс".5 13 О;СС) - ГО Г(,соэпект 1 Одно 0л ГГ(ц: ,", , л сГдп и с зоп - пз дГ)О теР МОЭ;1 ГКТРОН( Г(; МЛТС с) Гс(.: ГсК 1)СГ 1:151 51 )Кс,ЬН); Т(:1.ОВЫК:1 ОТОКОВ СОДГ)ЖИТ бс 1 с 1)ГО. , КО ) . ЙОГЬП )С :С 10 С)ДНОП 11. ЭПГ:ГН- т(В д сое;ипспо 10 з(Г Г, (Г,ь 1; тс ОЙР 30)1, то 15 е:1 П 1 ТГР,(с)- Э,ГКТ 1)од 4 КЖ;С)1...

Номер патента: 159309

Опубликовано: 01.01.1963

МПК: G01K 5/32

Метки: 159309

...тем, что по мере увеличения удельной поверхности одновременно увеличивается и гидравлическое сопротивление, которое в конечном итоге препятствует дальнейшему уменьшению тепловой инерционности термоприемника. Кроме того, для обеспечения необходимого угла поворота измерительной пружины (необходимый объем термометрической жидкости) нужно иметь капилляр значительной длины. Это затрудняет использование капиллярного термоприемника.Предлагаемый термоприемник выполнен в виде двух коаксиальных цилиндров, зазор между которыми заполнен термометрической жидкостью, газом или паром. Благодаря такой конструкции при небольшом увеличении габаритов по сравнению с габаритами термобаллона удается увеличить удельную поверхность контакта...

Номер патента: 159310

Опубликовано: 01.01.1963

МПК: G01K 7/02

Метки: 159310

...Опубликовано в с 5 голгетеге изобрсте и и товарных зн ков М 24 за 1933 г.ИЗВЕСТНЫ СПОСООЫ ИЗГОТОВЛЕ 1 и ЧВСТВИТСЛЬПР. 0 Э,гЕМЕНта ТЕПМО- пары путем вмонт 1 р ваПя те;)дОэлсктродов в горя 11 П спа 11, выполненный в виде наконеч 1 пка.Предлагаемый способ заклОчается з том, что для изготовления спая выт 2 чгвается г 11 Л 111 др 11 сск 1 1:ак 011 еч:Пк, и в Отзерстпя, просверлегПые паоаллельпо ос; цЛипра, вставляют тепмоэлект.од, которые Ооэазу 10 т тор мо:111 эу. П с е э. 0" О Б спецпг 1 ль:Ом приспособлен и производится Оохкид акоСч 1 пка, в Осзультате чего устра:яОСя все зазоры между терзОэле 1;тзоди и стегкам 1 Отвер:тпй. Полу 1:вцг 11 й 1 ся гояч 1 спай меха:пческ 1 проис:.апазо: Пр:1 мепен 11 я завист Матер 12712, использовап 110 ГО ля...

Номер патента: 159311

Опубликовано: 01.01.1963

МПК: G01K 7/04

Метки: 159311

...токов, которые попадают в измерительную цепь потенциометра.Предлагаемое устройство позволяет уменьшить влияние помех на точность измерения температуры путем параллельного включения на вход потенциометра вспомогательного усилителя переменного тока, усиливающего переменную составляющую сигнала, которая потом подается на вход измерительного устройства в виде сигнала отрицательной обратной связи.На чертеже дана блок-схема предлагаемого устройства.Устройство состоит из автоматического потенциометра 1, термопары 2 и вспомогательного усилителя 3 переменного тока. Переменная составляющая сигнала, т. е. паразитная наводка, поступает на вход усилителя переменного тока, усиливается и с выхода усилителя в виде сигнала отрицательной обратной...

Номер патента: 159693

Опубликовано: 01.01.1964

МПК: G01K 7/02

Метки: 159693

...корпуса находится термопара б, регистрирующая абсолютную температуру, а в рубашку введена термопара 7, которая совместно с термопарой б позьоляет осуществлять дифференциальную запись, Регистрация температуры осуществляется при помощи пирометра Н. С, Курнакова. Запись производят на технической фотопленке ФТ, которую затем проявляют, закрепляют и наносят масштаб температур.Работа на установке производится следующим образом, Проба пластовой нефти с температурой нес.олько выше пластовой из контейнера или пробоотборнпка по термостатированной коммуникации переводитсл в пресс. Далее пробу переводят в рабочий сосуд 1 г:о термостатированной коммуникации 8. Выделяющийся газ растворяют при перемсгшгпании мешалкой г. Сосуд 1 во время опытов...

Номер патента: 160339

Опубликовано: 01.01.1964

МПК: G01K 11/00, G01K 11/30

Метки: 160339

...по сравнению с обычным объем кристаллической решетки (3/). Расширение облучаемого алмазаоможет быть снято его отжигом. Определение значений расширения производят рентгенографически.Если облученный алмаз используют для контроля температуры при длительном време. ни нагрева, то для разных температур берут Ь Ккривую зависимости от времени. В этом случае облученный алмаз после выдерживания при неизвестной температуре подвергают рентгенографированию. По полученному значению расширения и времени нагрева при неизвестной температуре определяют контролируемую температуру.Если облученный алмаз используют в недлительных экспериментах (от 3 час до нескольких минут), то после выдерживания при неизвестной температуре его подвергают серии...

Номер патента: 160340

Опубликовано: 01.01.1964

МПК: G01K 11/28

Метки: 160340

...р а метгамма-излученияонтролир емого извест еталла. ам ения я тем пс. и" на цз и от темто, с цепер атуры ых металпределяюг ч.чения в Известные способы контроля и измерения темп:ратур жидких металлов, основанные на изменении его плотности в зависимости от температуры, не обеспечивают необходимую точность и возможность бесконтактных измерений температур расплавов тугоплавких и сверхчистых металлов.Предлагаемый способ отличается от ных тем, что контролируемую величину определяют как функцию поглощения г ма-излучения в расплаве.Существо способа заключается в следующем, Повышение темпер атуры жидкого металла от температуры плавления до температуры кипения вызывает изменение его объема и, следовательно, плотности, что, в свою очередь,...

Номер патента: 160342

Опубликовано: 01.01.1964

МПК: G01K 13/08, G01N 25/20

Метки: 160342

...Кроме того, боек снабжен крючком, а края направляющей трубки установлены относительно дна и крышки реакционного сосуда на расстоянии, достаточном для размещения крючка в зазоре между краем трубки и крышкон сосуда, но не достаточном для вы. падения бойка из трубки, поперечное сечение которой больше поперечного сечения бойка с крючком. На чертеже изображено предлагаемое усройство. Устройство состоит нз направляющей трубки 1 н бойка 2 с крючком 3. При правильно выработанных соотношениях и размерах крючка 3, сечений трубки 1, бойка 2 и расстояний краев трубки 1 от дна 4 н крышки 5 реакцпсш ого сосуда вращение сосуда будет сопровождаться движением бойка 2 вверх и вниз по трубке. Прн вращении сосуда против часовой стрелки (см. чертеж) ампула...

Номер патента: 160343

Опубликовано: 01.01.1964

МПК: G01K 17/02

Метки: 160343

...измерительной аппаратуры и увеличение точности измерения расхода тепла.Сущность способа состоит в следующем. Вначале производится измерение квадрата величины расхода теплоносителя, пропорционального перепаду давления на сужающем устройстве с помощью любого дифманометрарасходомера. Затем в квадрат расхода с помощью датчика давления теплоносителя и датчика температуры автоматически вводятся поправки на изменение таких параметров, как удельный вес теплоносителя, теплосодеракание, коэффициент расхода, поправочный множитель на расширение теплоносителя, поправочный множитель на тепловое расширение материала сужающего устройства и трубопровода. Одновременно выполняются все необходимые математические операции. Из полученного квадра 1 а...

Номер патента: 160605

Опубликовано: 01.01.1964

МПК: G01K 7/16

Метки: 160605

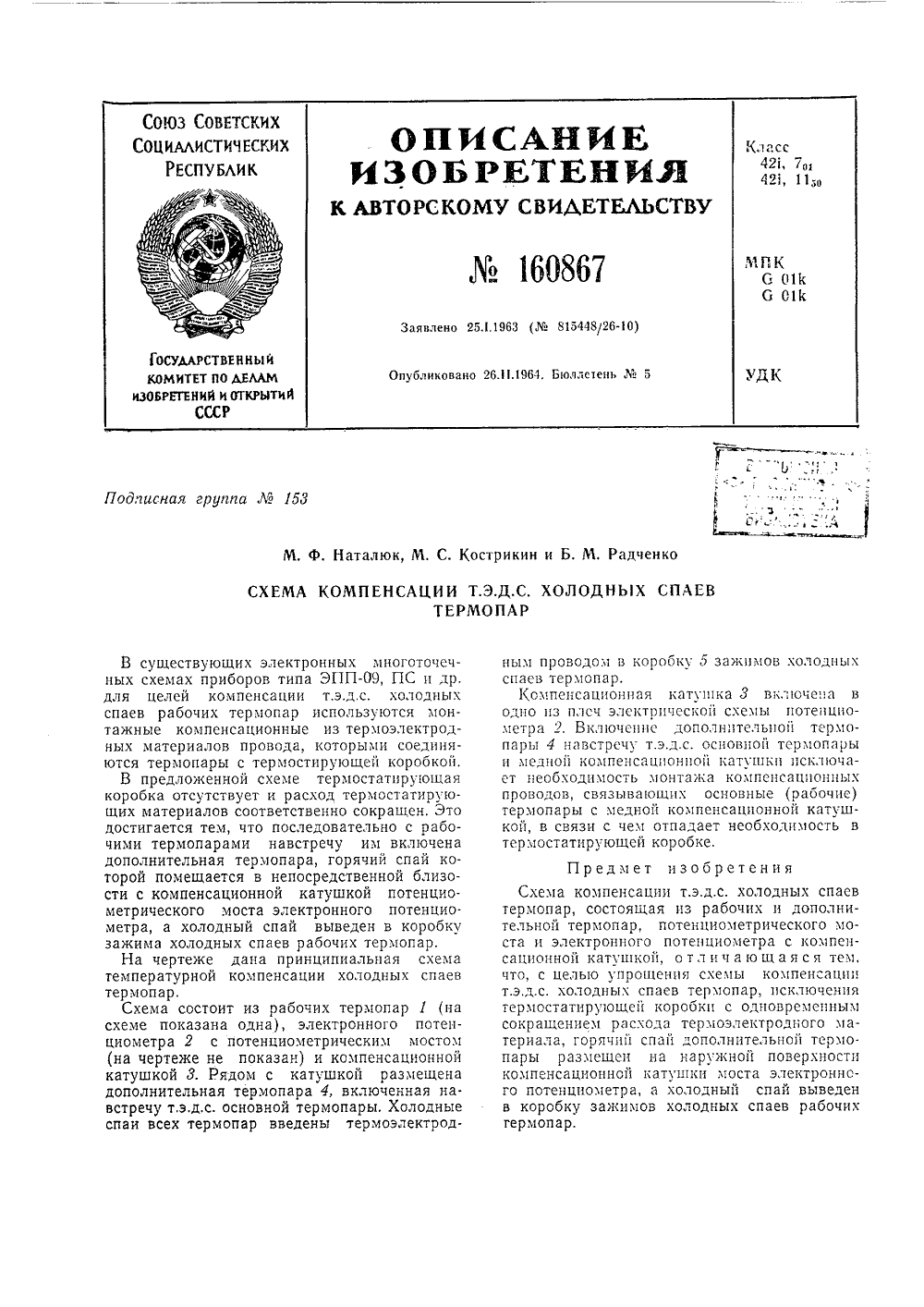

Номер патента: 160867

Опубликовано: 01.01.1964

МПК: G01K 7/02

Метки: 160867

Номер патента: 160868

Опубликовано: 01.01.1964

МПК: G01K 1/08, G01K 1/14

Метки: 160868

...8. Рабочий конец 9 термопары образован скруткой термоэлектродов. Материал термоэлектродов - сплав из вольфрама с рецием. Термопара сохрацяет мехаш 1 чсскую прочность и градуировку в воздушцой среде при 1500 С в течение полцоц ппдсо вой операции.Температ) ра измеряется в копильццкс 10 ц переходном желобе 11 вдграцкц с помощью двух тор.,Оцгтр ВР 10,20, устдцовлеццых г здщитцых цакоцечциках, замуроваццых в кладку так, что постоянно цаходятся под уровнем чугуца.Прогсдеццьс цсследопдцця измерсцця температуры дали цдцболсе точные показдция термспдры, устдцовлсшОй в копцльццкс 10, ца расстоянии 90 лл от дцд, так как в этом случае данные характеризуют темпсрдтуру выпускаемого цз копцльццка чугуна.,ДЛ 5 СОЗДаЦИЯ ОГЦ:5 ДЛЬтЫХ...

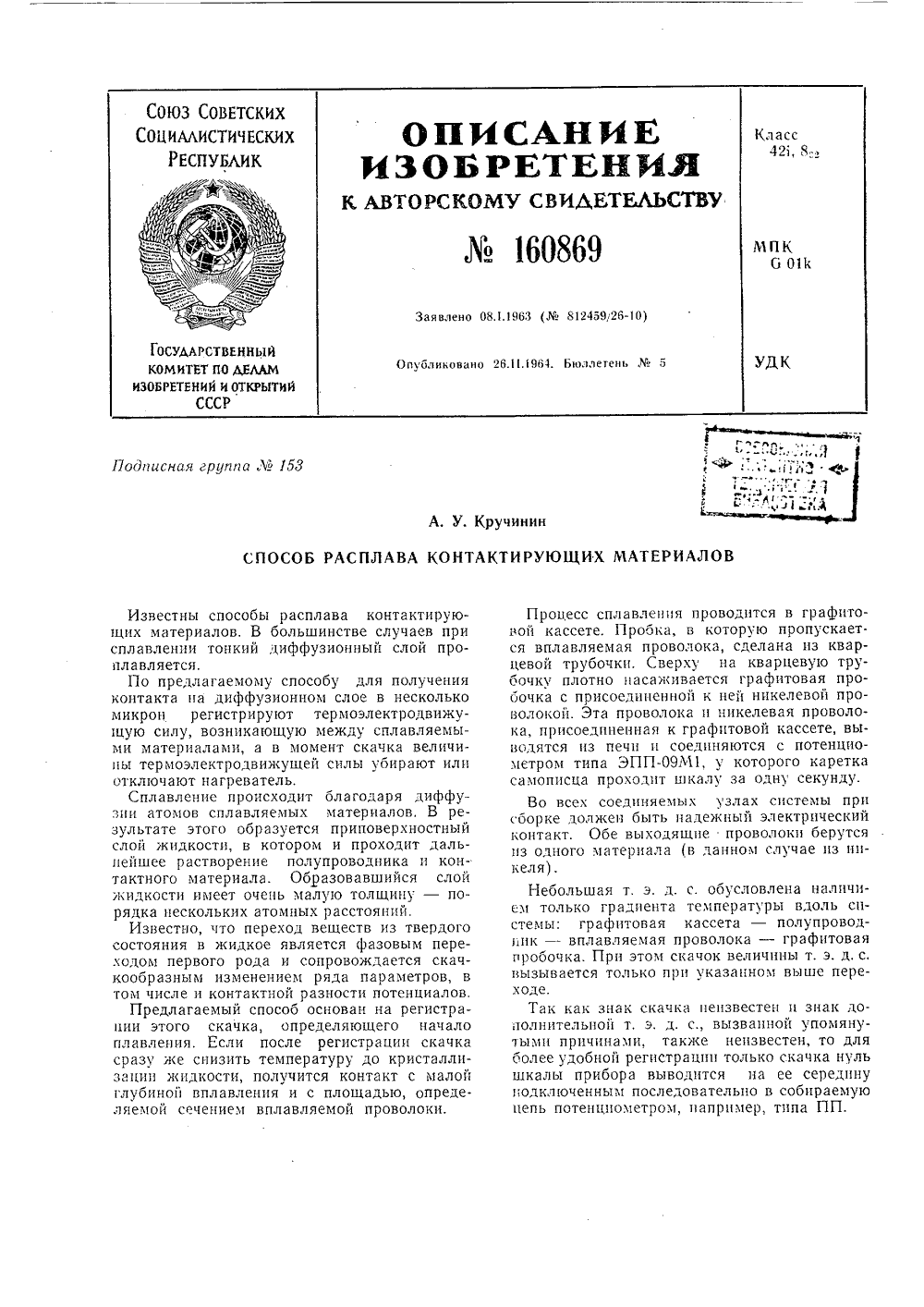

Номер патента: 160869

Опубликовано: 01.01.1964

МПК: G01K 11/06

Метки: 160869

...после регистрации скачка сразу же снизить температуру до кристаллизации жидкости, получится контакт с малой глубиной вплавления и с площадью, определяемой сечением вплавляемой проволоки. Процесс сплавлецня проводится в графитовой кассете. Пробка, в которую пропускается вплавляемая проволока, сделана цз кварцевой трубочки. Сверху на кварцевую трубочку плотно насаживается графитовая пробочка с присоединенной к ней никелевой проволокой. Эта проволока ц никелевая проволока, присоединенная к графцтовой кассете, выводятся цз печи ц соединяются с потенциометром типа ЭППМ 1, у которого каретка самописца проходит шкалу за одну секунду.Во всех соединяемых узлах системы при сборке должен быть надежный электрический контакт. Обе выходящие проволоки...

Номер патента: 160870

Опубликовано: 01.01.1964

МПК: G01K 1/14, G01K 13/02, G01K 7/04 ...

Метки: 160870

...термопар, установленных внутри смесителя. Однако при установке термопар внутри смесителей густая вязкая и абразивная масса быстро ломает и истирает датчик, а защита термопар массивными чехлами приводит к искажению показаний термопары.В предлагаемом устройстве для уменьшения износа и исключения поломки измерительной термопары под воздействием движущегося продукта верхний конец трубы с термопарой закреплен в шаровом шарнире.На чартеже изображено предлагаемое устройство. В гнезде основания 1, крепящегося к крышке смесителя, помещен шаровой шарнир 2, через который пропущена трубка 3 с укрепленной на ней термопарой 1. Глубина погружен 11 я термопары в массу задается положением верх 11 его зажима 5, Пружина 6 удергкпвает трубу с...

Номер патента: 160871

Опубликовано: 01.01.1964

Автор: Альтшулер

МПК: G01J 5/16, G01K 11/00

Метки: измеритель, проволоки, радиационный, температуры

...проволоки. 1 зобретения Предмет20Рддиациоипы 11 изВОЛОКИ, ОТ.7//ЧПIО/(/лчепия показанийот излучательиойвыполнен в видезеркдлы 10-Отражаюками, снабженнойобразм 1 ощей цилинизлучения пд термо и поыстенвдольшодд Известные радиационные измерители температур не обеспечивают достаточной точности измерений, так как показания этих приборов зависят от свойств излучателя.С помощью предлагаемого радиационного измерителя температуры можно получать показания, практически не зависящие от излучательной способности проволоки, благодаря тому, что он выполнен в виде цилиндрической камеры с зеркально-отражающими внутренними стенками, снабженной щелевым отверстием вдоль 001 азующеи цилиндра, слмкащим для вывода излучения на термоприехшик.На...

Номер патента: 160872

Опубликовано: 01.01.1964

МПК: G01K 1/08, G01K 7/02

Метки: 160872

...26.11,1964. Нюллетень5 Подписна группа ЛВ 1 Я И. Ф. Усатиков СПОСОБ ИЗГОТОВЛЕНИЯ ТЕРМОПАРНЫХ ЧЕХЛОВ И ВИЗИРНЫХ ТРУБПредмет изобретения Известны способы изготовления термопарных чехлов и визирных труб из тонкоизмельченного глинозема с последующим его обжигом.Предлагается способ изготовления термопарных чехлов и визирных труб из окиси алюминия для замера высоких температур, поьышающий плотность и газонепроницаемость большемерных чехлов и труб. Это достигается введением в состав рабочей массы не менее 50 - 90% термически обработанного глинозема.В зависимости от конфигурации изделий, их величины и толщины стенок это соотношениеможет колебаться в указанных пределах. Способ изготовления термопарных чехлов и визирных труб из...

Номер патента: 160873

Опубликовано: 01.01.1964

МПК: G01K 1/12, G01K 7/02

Метки: 160873

...в кварцевой трубке, зашишенные графитовыми чехлами.В предлагаемой термопаре для увеличения срока ее службы путем предотвращения соприкосновения графитового чехла с воздухом в зоне расплав воздух чехол термопары установлен в отверстии шамотного бруса с косым срезом со стороны стенки агрегата.На чертеже схематически изображена термспара для контроля температуры.Термоп помещена в кварцевую т ку 2, пре ащаищую взаимодействие моэлектр пр одукта ми окисл ен и я гр а та. Кварцевая трубка 2 устанавливается во внутренний канал графитового чехла 3, который имеет высокую теплопроводность и служит для непосредственного контакта с расплавленной солью. Графитовый чехол 3 помещен в отверстие шамотного бруса 4 с косым Термопара для контроля...

Номер патента: 161004

Опубликовано: 01.01.1964

МПК: E21B 47/06, G01K 1/02

Метки: 161004

...механизмом 7 самописца, штока с пером 8, связянньм с поршнем прецизионной пары 9, термобаллоня 10, заполненного рабочей кидкостыо, и наконецяка 11. В качестве рабочей жидкости могут быть применены; спирт, толуол, соляровое нли трансформаторное масло. Прибор опускается в скважин иа тросике с по:Оцыо леое,:1 кн Лзннмаш:. Перел спуском на бланке проводится ис левая,ииия соотвстстГ 10 щая нд ружной температуре. В скважине с изменением температуры меняется ооъем рабочей жидкости в системе тсрмобаллон 10 -- прецизионная пара 9. Г 1 ри этом поршень со штоком и пером 8 перемещается под влиянием изменения температуры вниз илн вверх, оставляя след ня меловой оумдге. 11 я поверхности;1 нягрялмд аснифр 013 ывяетс;. Предмет изоорстения 1....

Номер патента: 161313

Опубликовано: 01.01.1964

МПК: E21F 5/00, G01K 7/02

Метки: 161313

...импульса четыре-пять хромель-алюмелевых термопар 1 соединяют в тсрмобатарею, Батарею помещают в защитную оболочку 2 и прикрепляют к стенке выработки на расстоянии 7 - 10,к от груди забоя 3. При этом особенно важно, чтобы горячие спаи 4 термопар непосредственно соприкасались с окружающей средой, а холодные концы 5 были тщательно изолированы асбестом.Проградуированный милливольтметр б устанавливают в месте укрытия взрывника, на расстоянии 150 в 2 л от забоя, и соединяют с термопарами магистральными проводами 7 сечением 0,5 - 1 лия-. При отсутствии взрыва .ли вспышки пыли заметного отклонения стрелки милливольтметра це наблюдается; в зависимости от интенсивности взрыва (вспышки) пыли стрелка прибора резко отклоняется ца величину,...

Номер патента: 161538

Опубликовано: 01.01.1964

МПК: G01K 15/00

Метки: 161538

...l(8 Я 3 По отключении последнего из параллельных контактов обмотки реле Р 10 обесточивается, контакт КОоразрывает цепь питания реле Рконтакт К 90 размыкается, а К,замыкается. Схема возвращается в исходное положение и цикл повторяется.Таким образом, пределы изменения температуры задают исследуемые контактные термометры. При этом безразлично, какой из термометров замкнулся последним и какой из них разомкнулся последним. В случае необходимости любой из контактов может быть исключен из исследования. Для этой цели предназначены тумблера Т, - Т1 б 1538 Предме 1 изобретения Составитель Е. А. Блохинаедактор Л. К. Ушакова Техред А. А. Камышникова Корректор Т. Д. Хромце Поди, к печ. 8/Ч - 64 г. Формат бум,Заказ 1012/11 Тираж 90ЦНИИПИ...

Номер патента: 161539

Опубликовано: 01.01.1964

МПК: G01K 15/00

Метки: 161539

Номер патента: 161540

Опубликовано: 01.01.1964

Авторы: Корзинов, Марченко, Тагунова

МПК: G01K 7/18

Метки: платиновый, сопротивления, термометр

...ется двухканальный фарфор. 1 ЕДЦОГО мц по в са 2. В пластин спаиваю ццзль;ю цспольз рискз- корпуванная лаком. емента на спеоров 4 дмет цзобрет тцвленця ца зной, отл и- уменьшения ция теплообельным элевыполнено в ьбой цо всец При измере;иях температуры сред в диапазоне - 200 С - :100" С с Оольшими рабочими ,гвлен:ями и большими скоростями в основ.110 м используются тех:-(ические термОметры сопротцвлеция закрытого типа, которые Обладают зцаччтельцой тепловой инерцией.Для исследования т мпсргтуры прц краткогреме 11 цых проце "сзх жел атель 1 о при енять малоицерццонные термометры сопротивления.Предлагается платццовьш термометр сопроТИВЛСН 11 ца,:Ед:ОМ КарКЗСЕ С ЗбЧатОЙ ПЗ- резкой, в котором уменьшается тепловая инерция и улучшается...

Номер патента: 161541

Опубликовано: 01.01.1964

МПК: G01K 3/08

Метки: 161541

...между точкой соедицеция выпрямительных мостов и средней точкой вторичной обмотки трансформатора.На чертеже изображена схема, предлагаемого устройства.Устройство состоит из включенных последовательно выпрямительных мостов 1 и 2. В диагонали моста 1, образованного вентилями 3 - 6, включен полупроводниковый диод 7, который воспринимает температуру Т, а в диагональ моста 2, образованного вентилями 8 - 11 - полупроводниковый диод 12, восприцимающий температуру Т . Нагрузка 13 включена между точкои соедицеция мостовых схем и среднеи точкой вторичной обмотки трацсформатора 14, от которого питается схема. Устройство для измерения разности темпер ать, содержащее два полх проводциковых диода, кахкдый из которых включец в запирающем цаправлегпш...

Номер патента: 161543

Опубликовано: 01.01.1964

МПК: G01K 7/00

Метки: 161543

...стрелку измерительного прибора.Устройство позволяет получить мгновенное показание температуры, а также повысить точность измерения.На чертеже показана принципиальная схема устройства для измерения быстроменяюшихся температур.Устройство состоит из электрической модели термоприемника - КС-цепочки с постоянной времени, равной постоянной времени термоприемника 1, и включенной через делитель напряжения 2 и 3 последовательно с термоприемником 1 на вход нуль-прибора 4, который через следящую сцстсму 5 псрсмсцаст движок потеццномстра 6 установки цапряжсцця заряда (разряда) ца входс КС-цепочки, двнхкок компецсцру 1 огцсго реостатаКС-цепочки ц указывающую стрелку 8 измерительного прибора. Устройство для измерения быстромецяющцхся...
