G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 1332165

Опубликовано: 23.08.1987

Авторы: Гуськов, Итин

МПК: G01K 17/00

Метки: высокотемпературных, газов, энтальпии

...газа, Калориметрический элемент 2 нагревается при этом до некоторой равновесной температуры, при которой утечки теп 45 ла от калориметрического элемента 2 к охлажцаемому корпусу 1 стану равными количеству тепла, поступающему в калориметрический элемент 2 от про-, текающей через него пробы газа. После выхода на установившийся режим50 производят измерение перепада температур на конической мембране 6 и расхода газа, протекающего через устройство. По величине температурного перепада на конической мембране рассчитывается количество тепла, отдаваемого протекающим газом. Достоверные данные о связи между величинамн: перепадом температур, измеряемым с помощью диФФеренциальной термопары и количеством тепла получены прямой градуировкой с...

Номер патента: 1334047

Опубликовано: 30.08.1987

Авторы: Васильев, Глазков

МПК: G01K 5/32, H01H 37/40

Метки: термовыключатель

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие,г.Ужгород,ул.Проектная,4 13340Изобретение относится к электротехнике, а именно к термовыключателям, используемым в системах защиты объектов в холодильной технике, кондиционировании, теплоснабжении и т.п.Цель изобретения - упрощение конструкции и уменьшение инерционности,На чертеже представлен предложенный термовыключатель, общий вид, 10Термовыключатель содеряаг термочувствительный механизм 1, шток 2, передаточный механизм в виде рычага 3 с регулировочным винтом 4 и выключа тель т контактную систему 5. Рычаг 3 15 имеет возможность поворачиваться на оси 6 и поджимается пружиной 7 к штоку 2. На...

Номер патента: 1335820

Опубликовано: 07.09.1987

Авторы: Лихницкий, Сухоручкин

МПК: G01K 11/00, G01K 3/00, G01K 7/01 ...

Метки: биполярных, перехода, температуры, транзисторов

...источник погрешности измерений.10 15 20 25 30 35 40 45 50 При выборе напряжения источника 8, равным падению напряжения на переходе оаза-эмиттер транзистора 1 с равным нулю падением напряжения на сопротивлении базовой цепи, сопротивление двухполюсника принимает значение, равное по модулю и противоположное по знаку сопротивлению базовой цепи контролируемого транзистора 1.Для достижения равенства напряжения генератора 8 напряжению на переходе базаэмиттер транзистора 1 с равным нулю падением напряжения на сопротивлении базовой цепи в качестве генератора 8 используют напряжение база-эмиттер другого вспомогательного транзистора 9, включенного по схеме (фиг. 2), в режиме, соответствующем начальному режиму контролируемого транзистора, т.е. в...

Номер патента: 1335821

Опубликовано: 07.09.1987

Автор: Шакун

МПК: G01K 5/16

Метки: контактный, термометр

...вторую 4 клеммы, резервуар5, заполненный органической жидкостью,например толуолом, соединенный с нижнимконцом капиллярной трубки 2. Внутри трубки 2 параллельно ее оси расположены первый 6 и второй 7 электроды. Их концы, удаленные от резервуара 1, соединены, соответственно, с первой 3 и второй 4 клеммами. 20Электроды 6 и 7 выполнены из металла свысоким удельным сопротивлением. Онимогут иметь достаточно малое сечение и, следовательно, достаточно высокое сопротивление.Резервуар 1 выполнен с изменяющимсяобъемом, например, из эластичного материала. Трубка 2 выполнена из изоляционного материала, например из стекла. Клеммы 3 и 4 соединены с нижними концамиэлектродов 6 и 7,Контактный термометр работает следующим образом.Нижняя часть трубки...

Номер патента: 1337676

Опубликовано: 15.09.1987

Авторы: Лебедев, Стиоп

МПК: G01K 7/13

Метки: температуры

...20 25 30 35 40 45 50 55 Прц нключении напряжение от источника 11 питания подается ца нагреватель 9, электрический мост и дифференциальный усилитель 7, цри этом напряжение, сцимаемое с точек с ы е моста и ца входе усилителя 7 отлично от нуля, Поэтому ца выходе усилителя 7 присутствует напряжение, открывающее упранляющий транзистор Я, и по нагревателю 9 протекает ток, разогренающий теплоныравнинающее тело 10. При достижении расчетной температуры, которая выбирается выше ее максимального значения, ожидаемого в местеразмещения свободных концов термоэлектрического преобразователя 1(ныше температуры окружающей среды),измерительный мост уравновешивается (напряжение между точками с и емоста становится равным нулю) транзистор 8...

Номер патента: 1339413

Опубликовано: 23.09.1987

Авторы: Евстратов, Кухарев, Логинова

МПК: G01K 7/02

Метки: температуры

...9 заряжается до напряженияУ= ЭДС, (9) 35где о(з- напряжение на конденсаторе 9 в третьем такте калибровки, аконденсатор 10 при этом заряжается донапряжения, определяемого по формуле (2). В четвертом такте калибровки 40ключи находятся в том же состоянии,как во втором такте, т.е. включеныключи 17 и 39, а все остальные отключены. Тогда напряжение на выходеусилителя 11 в четвертом такте калибровки с учетом формулы (3) имеет величину- ЭДС ( + 1). (10)Вг( В ЪвВго ВзгРазность выходных напряжений, полученных во втором и четвертом тактах калибровки и вычисленных по формулам (8) и (10), составляет величину, определяемую по формулеЬц = . (-21- + ) . -зф, (1) 55Вго Взггде У - напряжение на опорном резисторе Во, определяемое поформуле(16) Разность...

Номер патента: 1339414

Опубликовано: 23.09.1987

Авторы: Вавринюк, Кочан, Маслыяк, Мильченко, Саченко

МПК: G01K 7/02

Метки: температуры

...о достижении температурной площадки, результат измеренийЦВ 7 в течение нескольких циклов измерения остается постоянным. Поэтому на вход блока 9 анализа поступаетрезультат суммирования - вычитанияизмеряемых значений в цикле, равныйнулю, Блок анализа вырабатывает сигнал на своем прямом выходе, соответствующий логическому 0". Это приводит к несовпадению импульсов на входе логического элемента И 13 и предотвращает сброс реверсивного счетчика 10 и счетчика 15 совпадений.В случае совпадения импульсов на инверсном выходе блока 9 анализа и выходе счетчика 11 циклов в счетчик15 совпадений записывается импульс. При переполнении счетчика 15 совпадений вырабатывается сигнал вФормирование поправки , поступающий на вход блока 5...

Номер патента: 1341505

Опубликовано: 30.09.1987

Авторы: Бойко, Галкин, Харин, Шевченко, Шубин

МПК: G01K 17/20

Метки: коэффициента, теплопередачи

...извлекают из расплава, По толщине образовавшейся на охлаждаемыхдеталях корке металла и разности температур между стенкой деталей и охлаждаемой средой определяют коэффициенты теплопередачи: для конвективно охлаждаемой детали Ки дляконтрольной детали К,После завершения опыта определяют коэффициент теплопередачи отвнутренней поверхности контрольной41505 4550 ласти входной кромки среднего сечениялопатки: 55 10 15 20 25 30 35 40 детали трубы к воздуху по критериальным зависимостям для прямых гладких труб.Затем определяют коэффициенттеплопередачи К через стенку к воздуху с учетом ее термического сопротивления и полученного (с учетомизвестных критериальных зависимостей) значения коэффициента теплопередачи, Для этого используют классические...

Номер патента: 1343254

Опубликовано: 07.10.1987

Авторы: Дрожжин, Ермаков, Седых

МПК: G01K 7/01, G01K 7/16

Метки: выходом, измерительный, температуры, частотным

...характеристик. Материал подложки целесообразно выбирать с возможно большим температурным коэффициентом линейного расширения (ТКЛР) по сравнению с ТКЛР полупроводника. Тогда тензорезистивный эффект не ухудшает, а улучшает чувствительность частотного преобразоваЛля обеспечения наибольшей чувствительности и высокой временной стабильности сопротивление резистивного термочувствительного элемента 4 (резистора или части резистора) должно в 1,05 - 10 раз превышать сопротивление резистивного термочувствительного элемента 3 (другого резистора или другой части одного резистора).Тиристор 2, являясь активным элементом устройства, должен иметь высокое быстродействие, малые габариты и вес, а также невысокую стоимость (например, тиристор КУ 101...

Номер патента: 1345066

Опубликовано: 15.10.1987

Авторы: Иванов, Кагановский, Полонецкий, Смиловенко, Хомич

МПК: G01K 7/00

Метки: термометр, электронно-цифровой

...напряжения к концу преобразования должен 66 по времени с появлением на выходе 1024 двенадцатиразрядного двоичного счетчика перепада напряжения.Сигнал с выхода схемы "Старт - стоп" 8 поступает на логическую схему 9, на второй вход которой поступает сигнал с выхода 1024 двенадцати- разрядного двоичного счетчика, Логическая схема 9 вырабатывает импульс, длительность которого пропорциональ- . на абсолютному значению измеряемой температуры независимо от ее знака. Полученный импульс поступает на один из входов первой схемы 17 совпадения, на второй вход которой поступает последовательность импульсов с выхода второго инвертора 24, насчитывающая 2048 импульсов. К выходу первой схемы 17 совпадения подключен вход трех- разрядного счетчика 23. На...

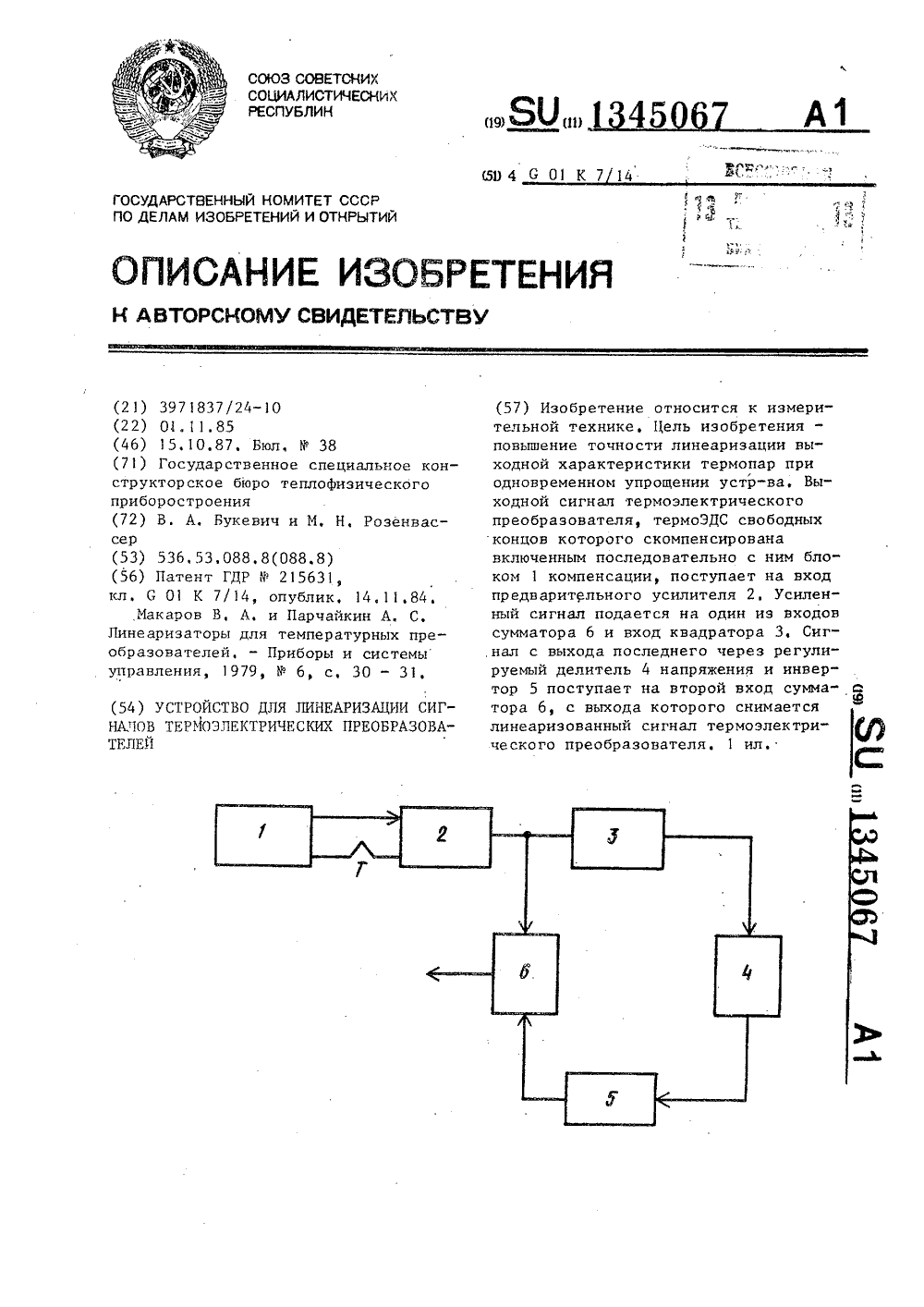

Номер патента: 1345067

Опубликовано: 15.10.1987

Авторы: Букевич, Розенвассер

МПК: G01K 7/14

Метки: линеаризации, преобразователей, сигналов, термоэлектрических

...технике и может быть исполь зовано для повышения точности измерения температуры с применением термо.бэлектрических преобразонателей (термопар),Цель изобретения - повышение точности линеаризации выходной характеристики термоэлектрических преобра.зо- Ователей при одновременном упрощенииустройства.На чертеже приведена блок-схемапредлагаемого устройства.Устройство содержит блок 1 ком- Впенсации термоЭДС свободных концовтермоэлектрического преобразователя,предварительный усилитель 2, квадратор 3, регулируемый делитель 4 напряжения, инвертор 5 и сумматор 6.20Выбор аналогового функциональногопреобразователя с квадратичной функцией преобразования (квадратора)обусловлен характером выходной характеристики многих термоэлектрических...

Номер патента: 1345068

Опубликовано: 15.10.1987

Авторы: Башкатов, Исаев, Кочураева

МПК: G01K 15/00, G01K 7/21

Метки: температуры

...подключает терморезистор 4 и провод 10 линии связи к резистору 3 мос та, проводом 11 линии связи терморезистор через коммутатор 18 соединен с шиной 24 нулевого потенциала, При выполнении условия, что сопрогивлен резисторов 1 и 2 много больше сопротивлений терморезистора и резистора 3, напряжение на выходе усилителя 20 равно ВК =2 8) О Из анализа выражения (8) с учетом(7) следует, что изменение сопротивления ЬК терморезистора 4 не зависитот стабильности источника 19 напряжения, резисторов 1,2 и 3, коэффици ента усиления дифференциального усилителя 20, скомпенсирована нелинейность несбалансированного измеритель.ного моста путем выполнения математических операций в (8) с помощью 0 микроЭВМ 21, Точность измерения Ь К,определяется в основном...

Номер патента: 1345069

Опубликовано: 15.10.1987

Авторы: Салихов, Тахирджанов, Хасанов

МПК: G01K 13/08

Метки: барабане, вращающемся, среды, температуры

...5 подключены к вторичному прибору 7.Устройство работает следующимобразом. 30Теплоноситель по патрубку 2 подается во вращающийся барабан 1. При вращении барабана 1 стержень 3 с термопреобразователями 5 не вращается инаходится постоянно в потоке теплоносителя и сырья. Термопреобразователи5 измеряют температуру теплоносителяв различных сечениях барабана 1. Расположение термопреобразователей 5 на выступах 6 обтекаемой формы способствует снижению инерционности измерения и постоянной очистке поверхности термопреобразователей 5 потоком горячего теплоносителя и сырья, а также не задерживает его на своей поверхности, кроме того, увеличивается жесткость конструкции. Сигналы от термопреобразователей 5 подаются на вторичный прибор 7 и...

Номер патента: 1348663

Опубликовано: 30.10.1987

Автор: Гайский

МПК: G01K 7/00

Метки: профиля, температуры

...закону г, (х) = г, +г Ьад (1,х) (1) где г, - постоянная составляющая;г - амплитуда переменной составляющей, г, У г Ьад(1,х)Ьад(1,х) - 1-я функция Уолша-Адамара или другая двоичнаяфункция Уолша.Для полного сопротивления 1-го термопреобраэователя, длина которого равна г при профиле температуры 9 (х), можно записать 1 1.1г, т г Над1, х1о+ г Ьад(1,х) дх +д г,о11 Ц(х)Ьад(,х) дх, (2)о где З - температурный коэффициентчувствительности.Первое слагаемое в выражении (2) равно сопротивлению Й распределенного термопреобразователя с постоянным погонным сопротивлением г прис температуре ОС 11 =г,1 ты 6 х) Дх 48663 4 г г+,.г,а г аа Й(1+д 9) (3) где Й аа г г - сопротивление этого 5термопреобраэователя при температуре О;9 - средняя температура по профилю...

Номер патента: 1348664

Опубликовано: 30.10.1987

Авторы: Калашников, Савчук

МПК: G01K 7/02

Метки: многоканальное, температуры

...поступают на первичную обмотку выходного трансформатора17, который служит для гальваничес 20 кой развязки источников входных сигналов.Переключение каналов осуществляется при помощи коммутатора 21 управления импульсов в зависимости от сос тояния кода канала, поступающего на управляющий вход дешифратора 35 по шине н нКод канала блока 11 управления, На сигнальный вход коммутатора 21 управляюших импульсов поступают импульсы ге нератора 36 прямоугольных импульсов через инвертор 34. Инвертирование необходимо для обеспечения работы входных транзисторных ключей 12 и 13 и общего транзисторного ключа 18 в35 противофазе, В зависимости от значения кода канала на входе дешифратора 35 блока 11 управления импульсы с выходов коммутатора 21...

Номер патента: 1348665

Опубликовано: 30.10.1987

Авторы: Ишемгужин, Коловертнов

МПК: G01K 7/16

Метки: глубинных, датчиков, параметров, сопротивления

...двухполярных импульсов тока прямоугольной формы постоянной амплитуды и разной длительности, К выходным зажимам укаэанногоисточника тока, кроме кабеля, подсоединен арифметический блок 8Преобразователь сопротивления резистивных датчиков работает следующим образом,Для определения одного из сопротивлений датчиков источник 7 генерирует два разнополярных импульса токаразличной длительности,Образцовые резисторы 3,. 3 выбираются таким образом, что ВЗБЗ С,.БЗ В результате времяперемагничивания дросселей 2, . ,2из-за разницы падений напряжений насопротивлениях 3,3 будет различным. При этом минимальное времяперемагничивания будет у дросселя 2,максимальное - у дросселя 2, Источник 7 тока вырабатывает двухполярныеимпульсы тока различной...

Номер патента: 1348666

Опубликовано: 30.10.1987

Авторы: Баранов, Грицан, Ларин, Поливанцев, Чекалин

МПК: G01K 7/34

Метки: границе, температурных, электрод-раствор, эффектов

...представляющую собой тонкую металЛическую фольгу, прикрепленную к керамическому диэлектрику 2 путем припаивания ее к напыленной обкладке конденсатора, с которой предварительно удалена поверхностная изоляция, вторую обкладку конденсатора 8, клеммь 9 и 1 О подключения конденсатора в схему преобразования емкости в регистрируемьй сигнал, клеммой 10 обкладка конденсатора как электрода злектролитической ячейки подключена к источнику 5 поляризующего тока, корпус-держатель 11, клеевую изоляцию 12 для укрепления конденсатора и защиты от проникновения раствора к внутренней обкладке конденсатора.Устройство работает следующим образом.Определяли температурные эффекты1+ катодного восстановления меди (Сц ) до металлической меди на платиновом катоде...

Номер патента: 1348667

Опубликовано: 30.10.1987

Авторы: Близнюк, Гуторова, Шикалов, Шикалова

МПК: G01K 11/24

Метки: код, температуры, цифровой

...входы элементов И 6 и 13. На второй вход элемента И 13 поступает запрещающий потенциал с выхода инвертора 15, на вход которого поступает потенциал с (и)-го выхода дешифратора 14, и поэтому на выходе элемента И 13 отсутствует импульс. В то же время на второй вход элемента И 6 поступает разрешающий потенциал с (п)-го вы хода дешифратора 14 и поэтому импульс, снимаемый с усилителя 12 считывания, проходит через элементы И 6, ИЛИ 5, затем поступает на усилитель 7 записи и, совершив циркуляцию по указанной цепи, вновь появляется на выходе усилителя 2 считывания через время 2 относительно старт- импульса, являясь вторым в частотной последовательности. Этот второй импульс, вновь совершив циркуляцию по40 45 3 13486 указанной цепи, появляется на...

Номер патента: 1348668

Опубликовано: 30.10.1987

Автор: Сергеев

МПК: G01K 17/20

Метки: нестационарного, потока, теплового

...теплового потока, непрерывно формируют сигналы С, и С отемпературе. Точная зависимость, связывающаФ тепловой поток в недоступнойточке х с температурами С С , визображениях по Лапласу имеет вид с) (р) = - ( С (р)с) Ч,/и)(изображение по Лапласу); параметр преобразования по Лапласу;коэффициент теплопроводности;расстояние между точками х , х(х - х)/Ь; Я = 1 - х,48668 гВыражение (1) может быть преобразовано к следующему: ъ) )з,1Ч (р) = - С (р)с (чз) Известны разложения в ряд; 4 сР з МУчитывая в этих разложениях только члены с з в первой степени, полу- чим с (р)( + - ) - - С (р)(1 + 2 Л 2ц (р)с - (39 с,(р) - 3 хс (р)+ - ,с, (р) - с (р)-с (р) у(2) Еслич зих з с 1, то ряды изложения оказываются сходящимися идинамическая погрешность (2)...

Номер патента: 1352241

Опубликовано: 15.11.1987

Автор: Лобачев

МПК: G01K 5/44

Метки: датчик, температуры

...- то же, повьппенной температуре терморасширяющейся жидкости.Датчик содержит баллон 1, соединенный капиллярной трубкой 2 с корпусом 3. Баллон 1, капиллярная трубка 2 и корпус 3 заполнены терморасширяющейся жидкостью 4. В корпусе 3 размещен эластичный разделитель 5, закрепленный в центре торцовой поверхности корпуса 3 с помощью вставки 6, а с противоположной стороны - с помощью гайки 7 и эластичной втулки 8. Через отверстие эластичной втулки 8 проходит приводной цилиндрический стержень 9. Его участок, проходящий через отверстие втулки 8, имеет цилиндрическую форму поверхности, а рабочий участок, соприкасающийся с эластичным разделителем 5, имеет Форму усеченного конуса. Сопряжение конического рабочего участка приводного стержня 9 с его...

Номер патента: 1352242

Опубликовано: 15.11.1987

Авторы: Баран, Голуб, Гутников, Фогельсон, Хазанов

МПК: G01K 7/01

Метки: температуры

...термодатчика, содержащую источник 5 напряжения, резисторы 6 и 7 и операционные усилители 8 и 9, а также операционный усилитель 10, резисторы 11 и 12. С целью дальнейшего повышения точности в устройство может быть введен дополнительный резистор 13.Устройство работает следующим образом. 25От источника 5 напряжения через резисторы 6 и 7 на входы операционных усилителей 8 и 9 поступают токи, равные по величине соответственно токам коллекторов транзисторов 2 и 3, на эмиттерных переходах которых появляются соответственно напряженияи Н1Напряжение 11, на выходе устройства при этом равно(3) где В и В - величины сопротивленийрезисторов 6 и 7;1 и 1 з - токи коллекторов транзисторов 2 и 3;11 - величина напряжения источника 5;- ее номинальное...

Номер патента: 1352243

Опубликовано: 15.11.1987

Авторы: Абян, Каграманян, Тер-Мартиросян

МПК: G01K 7/00

Метки: многоканальное, температуры

...О тока, подаваемого через ключ 15.С помощью ключа 16, подключенногок управляющему входу первого источника 5 тока, обеспечивается изменение выходного тока этого источника 25 в два раза в зависимости от подключенного к его входу датчика типаТСМ 50, ТСП 50 или ТСМ 00, ТСП 100.Контроль исправности устройстваобеспечивается путем подачи .на входизмерительного блока 4 через ключи20 и 17 калиброванного напряжения,образованного на втором образцовомрезисторе 11 током источника в концекаждого цикла измерения.35Коэффициент усиления усилителяопределяется делителем 21.На выходе блока 8 управления вырабатываются следующие команды: 8.1,18,1,п - в воде и-разрядного двоично го кода, подаваемого на вход ЦАП б;8,2 - подаваемые к входам ключей 3.1,3,2 и 3.3...

Номер патента: 1352244

Опубликовано: 15.11.1987

Авторы: Максимова, Никифоров, Пронин, Родионов, Савченко

МПК: G01K 7/04

Метки: высокой, полимерных, сварке, сварного, температуры, токами, частоты, шва

...точ-сокочастотного диэлектрика 9, суммарности измерения температуры и повы- ная толщина которых должна равняться шение электрической прочности, толщине сварного шва. К высокопотенНа чертеже показано устройство для циальному электроду 1 подводится выизмерения температуры сварного шва, сокочастотная энергия, и сварка осупродольный разрез, ществляется обычным образом. ТемпеНа рабочей поверхности заземлен- ратура, развиваемая при сварке в зоного электрода 1 имеются два паза 2 16 не сварного шва, регистрируется втодля размещения дифференциальной хро- ричным прибором. При отношении расмель-копелевой термопары 3. стояния между высокопотенциальнымВ пазах 2 монтируются спаи 4 и 5 электродом и заземленным электродом дифференциальной...

Номер патента: 1352245

Опубликовано: 15.11.1987

Авторы: Девликамов, Комов, Переверзева, Чепурнов

МПК: G01K 7/14

Метки: температуры, частоту

...электрическая схема преобразователя температуры в частоту. .15Преобразователь температуры в частоту содержит генератор 1 импульсов на аналоге управляемого инжекционнополевого транзистора, выполненный на полевом двухзатворном транзисторе 220 и биполярном транзисторе 3, причем исток полевого транзистора 2 подключен к общей точке соединения резистора 4 и конденсатора 5, а база фбиполярного транзистора 3 соединена со стоком полевого транзистора 2. Генератор импульсов содержит также резистор 6 нагрузки, соединенный одним выводом с общей точкой соединения кол" лектора биполярного транзистора 3 и первого затвора полевого транзистора 2, а также резистор 7, соединенный одним выводом с общей точкой соединения базы биполярного транзистора...

Номер патента: 1352246

Опубликовано: 15.11.1987

Автор: Мазуренко

МПК: G01K 7/16

Метки: значения, неоднородным, полем, среднего, среды, температурным, температуры, участков

...подключает соответствующий усилитель 5 к блоку 7 регистрации.Такое включение проводных термопреобраэователей позволяет выделить напряжения, пропорциональные сопротивлению и, соответственно, средней температуре отрезка, равного разности Ь длины между первым 2,1 и вторым 2.2, вторым 2.2 и третьим 2,3 и т.д. термопреобразователями. При наличии и проводных термопреобразователей . имеется (и) значение средних температур участков среды длиной Ь, расположенных по длине всего термопреобразователя, так как длина первого термопреобразователя 2.1 используется только для компенсации подводящих проводов второго термопреобразователя. Формула изобре т ения35 40 50 55 Каждый пороговый термопреобразова 3 тель (фиг. 2) состоит из прямого и...

Номер патента: 1352247

Опубликовано: 15.11.1987

Авторы: Гамула, Гиль, Гомольская, Куритнык

МПК: G01K 7/16

Метки: сопротивления, термопреобразователь

...элемент 1 образован из монокристаллической проволоки из тугоплавкого металлаПроволока пропущена через отверстия в фланцевой части каркаса 2 и свободно лежит в верхнем пазу каркаса из высокотемпературной изоляционной керамики. Для формирования токовых выводов 3 используются продолжения чувствительного элемента, пропущенные через каналы фланцевой части каркасаПотенциальные выводы 4 изготавливаются из такой же проволоки, что и чувствительный элемент путем пропускания ее через каналы в каркасе и приварки к чувствительному элементу в точках 5.Необходимость дополнительного пропускания выводов через каналы в фланцевой части каркаса вызвана тем, что если выводы не зафиксировать механически в каналах каркаса, то места приварки...

Номер патента: 1352248

Опубликовано: 15.11.1987

Автор: Ковшов

МПК: G01K 3/08, G01K 7/16

Метки: разности, температур

...гв, г 4, г И г 4 соответственно проводов 3, 4, 7 и 9 линий связи и сопротивлений термопреобразователей сопротивления.Отсюда падения напряжений на термопреобразователях 1 и 2 определяется следующим образом:0,=1 К,; (1) 2 2(2) где К, и К 2 - сопротивления термопреобразовател й 1 и 2 соответственно.Потенциал второго вывода 18 термопреобразователя 1 сопротивления поддерживается с помощью операционного усилителя 12 и пары проводов 4 и 5 равным потенциалу общей шины устройства, т,е. нулю. Потенциал второго вывода 19 термопреобразователя 2 поддерживается с помощью операционного усилителя 13, пары проводов 9 и 10 и провода 6 равным потенциалу первого вывода 20 термопреобразователя 1 сопротивления. Следовательно, потенциал первого вывбда...

Номер патента: 1352249

Опубликовано: 15.11.1987

Автор: Мусин

МПК: G01K 7/20

Метки: многоканальное, температуры

...элемент 14, ключ 12, эталонный делитель 5, второй провод 3 датчика 1, датчик 1, первый провод 2 датчика 1 и ключ 9 к отрицательному полюсу источника -Е. При этом через ключ 10 после переключения канала в установившемся режиме практически ток отсутствует (течет только входной ток инвертирующего повторителя 17). Поэтому потенциал точки соединения второго и третьего провода равен потенциалу общей точки. Падение напряжения на эталонном делителе 5 через ключ 13 сравнивается на входе усилителя 15 с опорным напряжением 11 источника 6 опорного напряжения. Усилитель 15 изменяет сопротивление канала регулирующего элемента 14 до достижения равенства этих напряжений. При этом ток , протекающий через эталонный делитель 5, не зависит ни от...

Номер патента: 1352250

Опубликовано: 15.11.1987

Авторы: Романов, Скляренко

МПК: G01K 7/22

Метки: термометр, терморезисторный, цифровой

...В процессе обработки информации на микропроцессор 7 поступают коэффициентыдатчика, записанные в блоке 6 памяти.Цифровой код датчика и коэффициентыобсчитываются- и вычисленная температура отражается блоком индикации (отсчетным устройством 9). Устройство работает следующим образом.Перед началом работы с помощью 4 О переключателя 2 датчиков и блока 8 ввода коэффициентов в блок памяти заносятся коэффициенты терморезистора. Переключатель датчиков определяет адрес датчика 1 температуры в блоке 45 6 памяти, а с помощью клавиатуры блока 8 ввода коэффициентов по этому адресу записываются коэффициенты данного датчика температуры. Величина сопротивления датчика 1 температуры через переключатель 2 датчиков поступает на вход...

Номер патента: 1352251

Опубликовано: 15.11.1987

Автор: Дадунашвили

МПК: G01K 7/36

Метки: металла, температуры

...По измеренным значениям амплитуды и фазы отраженных вторичных импульсов рассчитывают обобщенный параметр Р по формуле Оп В- ОптГ ( угде П - амплитуда вторичных импульсов;Ч - фаза вторичных импульсов;В - аппаратурная константа, численно равная амплитуде вторичных импульсов приц =О изависящая от типа металла иего пространственного расположения по отношению к излучателю и приемнику электромагнитных импульсов.Обобщенный параметр р устанавлива 40 ет взаимосвязь между амплитудой и фазой вторичных импульсов, отраженных от металла, и зависит от температуры металла. При этом связь между параметроми измеряемои температуч45 рой металла определяется по полученному значению параметраиз предварительно снятой градуировочной зависимости указанного...
