Деформационный калориметр
Номер патента: 1642275
Опубликовано: 15.04.1991
Автор: Осецкий
МПК: G01K 17/00
Метки: деформационный, калориметр
...соответствующий изменению температуры нитей от 77,3 К (точка А) до температуры, сравнимой с температурой То блока 9 точка В). В данном случае следует особо отметить, что если полимерная нить выполнена из материала, температура стеклования Т которого выше температуры ки 164227510 15 20 25 30 35 401 45 50 55 пения азота, но существенно ниже 300 К, то малый (точечный) уцасток нити на отрезке 1, имеющий среднюю температуру Т=Т, будет находиться на расстоянии 1 от поверхности азота. Значения Ь изменяются в зависимости от значений температуры кипения используемых криогенных жидкостей Тким, значений температуры стеклования Т, значений температуры блока 9, а также значений теплопроводности применяемых полимерных нитей, и в реальных слуцаях...
Устройство для определения коэффициента теплоотдачи поверхности
Номер патента: 1642276
Опубликовано: 15.04.1991
МПК: G01K 17/20
Метки: коэффициента, поверхности, теплоотдачи
...в нем стационарного режима теплообмена фиксируют разность давлений в газовых отсеках ЛР 1 ЛР 2 соответствующими манометрами и расход охлаждающей воды Оохл.По закону Ньютона-Рихмана средний по поверхности коэффициент теплоотдачи при конденсации будет где а - коэффициент теплоотдачи;1 с - температура поверхности;1 в - температура насыщенного пара; Р - площадь поверхности;О - количество теплоты, воспринятое холодным теплоносителем, согласно уравнению теплового баланса где бохл, Ср - расход и теплоемкость охлаждающей воды;1 вых, 1 вх - тЕМПЕратура ВЫХОда И ВХОда охлаждающеи воды,Согласно закону теплопроводности температура поверхности предлагаемого устройства (фиг.2) будет а дг дст 1 с = 1 г+2 - +-( -где 1 г - средняя температура газа в...
Термодатчик смыслова
Номер патента: 1643953
Опубликовано: 23.04.1991
Автор: Смыслов
МПК: G01K 1/16
Метки: смыслова, термодатчик
...или из составных частей, вставляют в оболочку 2 и закрепляют полимеризацией предварительно налитого в оболочку достаточного количества жидкого компаунда, например, эпоксидного. Полимер сердечника 1 должен иметь хорошую адгезию к металлическим деталям, особенно к радиаторам 6 и электрическим выводам 7, Для увеличения противодействия отслаиванию в радиаторах 6 и фланце 12 5 10 15 могут быть выполнены отверстия, которые при литье заполняются полимером с образованием заклепок, скрепляющих торцовый слой 9 с основной частью сердечника 2,Термодатчик работает следующим образом.При повышении температуры контролируемой среды возникает тепловой поток от тепловоспринимающей поверхности 4 внутрь термодатчика к терморезистору 3. Этот поток...
Устройство для измерения скорости изменения температуры
Номер патента: 1643954
Опубликовано: 23.04.1991
Авторы: Протасов, Синеглазов, Цедик
Метки: изменения, скорости, температуры
...25, равно числу, записанному в счетчик 23 из реверсивного счетчика 9 в параллельном двоичном коде.Далее эти импульсы через коммутатор 7, управляемый сигналом с дешифратора 6 (как и коммутатор 5), поступают на делитель 10 частоты, который также, как и делитель 8 частоты, в зависимости от величины изменения температуры осуществляет деление частоты следования импульсов в соответствующее число раз (1, 2, 3, и). После деления импульсы с выхода делителя 10 частоты поступают на суммирующий счетчик 19, который осуществляет обратное преобразование числоимпульсного кода в параллельный двоичный код. В этом случае, если величина изменения температуры за интервал времени Тд выше порога чувствительности устройства, то на реверсивном счетчике 9, а...
Способ определения погрешности контактных термодатчиков
Номер патента: 1643955
Опубликовано: 23.04.1991
Автор: Брюшинин
МПК: G01K 7/02
Метки: контактных, погрешности, термодатчиков
...проверяют соответствие полученных значений разностей Лт и Л 1 соотношениюЖ 1 12и при выполнении этого соотношения значение разности Л 1 принимают за погрешность термопары 2,При значительной величине отношения --- погрешность термопары 2 боЛ Л 1лее точно может быть расчитана по формулед,Ь О Лт Ьц-Ъсф тг И фСоотношения (1) и (2) получены, исходя иэ предположения, что вызываемый установкой термопары перепад температур в объекте может быть принят линейно зависящим от величины теплового потока по ее выводам (термоэлектродам), а величина этого теплового потока - линейно зависящей от температуры спая термопары в пределах варьирования температуры объекта, Тогда выполнение соотношения (1) с точностью до инструментальной погрешности средств...
Датчик температуры
Номер патента: 1643956
Опубликовано: 23.04.1991
Авторы: Косаковская, Немченко, Новиков
МПК: G01K 7/02
Метки: датчик, температуры
...и их соотношение составляет 1;2. Термобатарея 6, например, медно-константановая изготовлена методом гальванического осаждения меди на константановую проволоку круглого или другого сечения. Покрытые медью участки чередуются с непокрытыми, причем покрытые длинее непокрытых в 1,7 раза. Это объясняется луч 1643956шей теплопроводимостью покрытых участков, Каждое ребро 5 расположено таким образом, что непосредственно передает тепло от цилиндрического корпуса 1 к горячим спаям 7 термобатареи. Вся спираль термо батареи расположена в электроизоляционном защитном слое 8, выполненном из того же материала, что и внутренний цилиндр, Причем толщина его в 2-3 раза превышает диаметр проволоки термобатереи. Таким 10 образом, холодные спаи 9 находятся...
Устройство для измерения температуры
Номер патента: 1643957
Опубликовано: 23.04.1991
Авторы: Барабаш, Воропаев, Подгорный
МПК: G01K 7/16
Метки: температуры
...1 Й;О- Осм+ Кио; (1)т то+ КгОду10 где О- падение напряжения на термометресопротивления или эталонном резисторе,Ом;Од - выходное напряжение дифференциального масштабного усилителя, В;15 О,м - начальное смещение дифференциального масштабного усилителя, В;Ки - коэффициент усиления дифференциального масштабного усилителя;Ь - начальная частота преобразователя 20 напряжение - частота;Кг - крутизна преобразования преобразователя напряжение - частота Гц/В,то частоты на входе блока выделения разностной частоты следующие:25то + КГ Осм + К )и (1 гйо 11 Й 11)=о + Кг Осм" + Кг" Ки 04 Й 12 ЗЙ 1),2)гдеи т - частоты с выходов преобразо вателей 7 и 8 напряжение - частота соответственно;5 о и 1 о" - начальные частоты преобразователей 7 и 8...
Устройство для определения динамических характеристик термопреобразователей
Номер патента: 1643958
Опубликовано: 23.04.1991
Авторы: Савостенко, Сербин
МПК: G01K 15/00
Метки: динамических, термопреобразователей, характеристик
...с БТИ 10 Оьти, на пятый вход - напряжение с БУН 15 Оупр. Поскольку сумматор 4 входит в петлю отрицательной обратной связи (ООС), образуемую усилителем 5, ключом 6, Йч 1 и ДУ 3, то получающаяся в нем алгебраическая сумма указанных напряжений поддерживается в нормальном режиме равной нулю в соответствии со следующим выражением, описывающим работу устройства О Нч - Йч = 02+ Обл+ ОБТИ+ Оупр (1) где- ток, текущий через Йч 1 и опорный резистор В 2; Обл вырабатывается в блоке 7 защиты с помощью компаратора 8, выходной сигнал Ок которого образуется в соответствии с правилами: и второго ключа 9. который под воздействием Ок обеспечивает прохождение напряжения Обл = 1(0) на сумматор 4 и через усилитель 5 на первый ключ 6, запирая его и тем...
Калориметр
Номер патента: 1643959
Опубликовано: 23.04.1991
Автор: Машкинов
МПК: G01K 17/02
Метки: калориметр
...термобата-.размещенную в рабочей и опорнойкалориметра, ключ 2, генератор им 3, усилитель постоянного тока 4,юсный переключатель 5, источникного напряжения 6, измеритель тоычислительный блок 8, Коэффициенте рассчитывается вычислительным8 по приведенной формуле, в котодят значения выходного тока уси 4, напряжения источника 6 ительности термобатареи 1. 1 ил,1643959 Составитель В. ГолубевТехред М,Моргентал Корректор Н, Корол актор О. Голо 1233 Тираж 385 НИИПИ Государственного комитета по изобре 113035, Москва, Ж, РаушсПодписноениям и открытя наб., 4/5 при ГКНТ СС роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина батареи 1 периодически подается на вход усилителя 4 постоянного тока, вызывая изменение его...
Способ определения температуры
Номер патента: 1645852
Опубликовано: 30.04.1991
Авторы: Пырин, Шполянский
МПК: G01K 5/00
Метки: температуры
...температуры среды 6 на величину Это изменение разности давленийравно оК(1+ Р,)-(Р-Р. ). (1+ Р,), (9)После преобразований и подстановки д 5 (8) в (9) получаем: ЬР (ЪЬс (Р,-Р ),Выражение (10) является основнойаналитической зависимостью способа измерения температуры, однозначноувязывающей выбранный (заданный) диапазон измерения температуры Д с свыбранным начальным перепадом давлений между полостями 1 и 2 и требуемым конечным перепадом давлений вэтих полостях ДР, измеряемым изме -рителем 5 давления. Легко убедиться,что измеряемый конечный перепад панлений ДР не зависит от абсолютных значений начальных давлений Р, и Г Р г в полостях 1 и 2, а эавпслт только от их начальной разности (РО( -Р ) и не зависит от абсолютных значений начальной...
Способ определения температуры и устройство для его осуществления
Номер патента: 1645853
Опубликовано: 30.04.1991
Авторы: Бурченков, Затока, Скрипник
МПК: G01K 7/22
Метки: температуры
...Э с 1 мокс(17)измеряют падение напряжения на перегретом переходе П Э и вновь определяют( уменьшенное значение тока 14, обеспечивающее соотношение (9),После измерения падения напряжения Т)4 определяют разность падений напряжений на перегретом переходе(18)Далее определяют отношение разностей падений напряжений на перегретом переходе (18) транзистора к нагретому окружающей средой переходу (5)(П,-п) 1 (Т,/Т, )- 1,-(, ) ) ( 1, /Т,")С учетом значения ДТ иэ (11) измеряемую температуру определяют изсоотношения(21)15Тепловое сопротивление К опредетляется в процессе калибровки транзисторного термодатчика для конкретной коцтролируемой среды по ее изве стцой температуре Тк где Т - температуры среды при калиб)(,.5ровке,Из выражения (21) видно, что...
Способ определения коэффициента теплоотдачи и устройство для его осуществления
Номер патента: 1645854
Опубликовано: 30.04.1991
Автор: Грядунов
МПК: G01K 17/20
Метки: коэффициента, теплоотдачи
...одной проволочки приходится сталкиваться со сложной задачей измерения малых сопротивлений, что сопряжено обычно со значительными погрешностями, Если использовать п проволочек одинаковых длины и диаметра, электрически последовательно соединенных между собой, (т.е, сплошную проволоку, и раз проходящую в окне держателя между его сторонами), температуры концов которых поддерживаются на одном и том же уровне путем установки с электрической изоляции на сторонах изотермического держателя, то общее сопротивление проволоки несложно довести до значений в сотни Ом и существенно поднять общую точность измерений.При последовательном соединении п проволочек одинаковой длины 1, через которые пропускают ток, а концы поддерживают при температурах Т...
Способ изготовления высокотемпературной термопары
Номер патента: 1647282
Опубликовано: 07.05.1991
Авторы: Белобородченко, Большаков, Кузьминская, Куритнык
МПК: G01K 7/02
Метки: высокотемпературной, термопары
...к зазору скрутки термоэлектродов 1 и 2. Это Формирует сварной рабочий спай 4. Сварку производят расфокусированным лазерным излучением диаметр пятна 1 мм, частота пульсации =1/4, фокусное расстояние Е=400 мм), Высокая температура плавления кварца и хорошие . оптические свойства способствуют передаче излучения лазера практически без потерь через оптически прозрачный кварц без его заметного нагрева.Часть потока излучения нагревает поверхности термоэлектродов 1 и 2, а часть потока проходит в зазор между витками скрутки, отражается от зеркальной поверхности 6 и выводится в зазор, вызывая дополнительный эффект нагрева, Двойной зеркальный эффект (отражение части излучения прямого пучка от боковых поверхностей термоэлектродов и обратного...
Способ измерения стационарной температуры газа
Номер патента: 1647283
Опубликовано: 07.05.1991
МПК: G01K 13/02, G01K 7/02
Метки: газа, стационарной, температуры
...колебаний термопары 1. После этого отключают электромеханиче- Ю ский привод 4 и, когда температура спая Од термопары 1 понизится в условиях покоя до прежнего значения 4, нагревают термопару 1 переменным током с помощью регулирующего устройства 5, котооое изменяет амплитуду переменного напряжения ультразвуковой частоты 20 КГц, подаваемого от генератора 6 на усилитель 7 мощности, да тех пор, пока термопара 1 в условиях покоя не нагреется до прежней температуры Ь, которую она имела в условиях коле1647283 Соста вител ь В. ГобубьевТехрвд М,Моргентал Корректор Т.Ко Гратилл едак Заказ В390 Тираж 404 ПодписноеИИПИ Государственного комиета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5...
Сигнализатор температуры
Номер патента: 1647284
Опубликовано: 07.05.1991
Авторы: Асатрян, Давтян, Зограбян, Тер-Мартиросян
МПК: G01K 7/16
Метки: сигнализатор, температуры
...во втором такте. В результате, иа выходе 4,", АЦП 4 формируется ичформациониый сигнал, пропорциональный разности напряжений зэдатчика и падения иа ТС 3 Оз-Яс. При этом(ключи 9 и 10 разомкнуты) иа цифровом индикаторе индицируется разность заданного и фактического значений температуры,При изменении температуры обьекта изменяется сопротивление ТС 3, а одновременно и падение напряжения на ием. При достижении темпераутры объекта заданного значения указанные напряжения вырэвнивэются и нэ зиакоопредяющем выходе 5 10 15 20 25 30 4,2 АЦП 4 происходят изменение состояния и переключение исполнительного элемента. На цифровом индикаторе 7 продолжает индицироваться текущее значение разности температур - фактического и заданного.При замыкании...
Сигнализатор температуры
Номер патента: 1647285
Опубликовано: 07.05.1991
Автор: Никитин
МПК: G01K 7/08

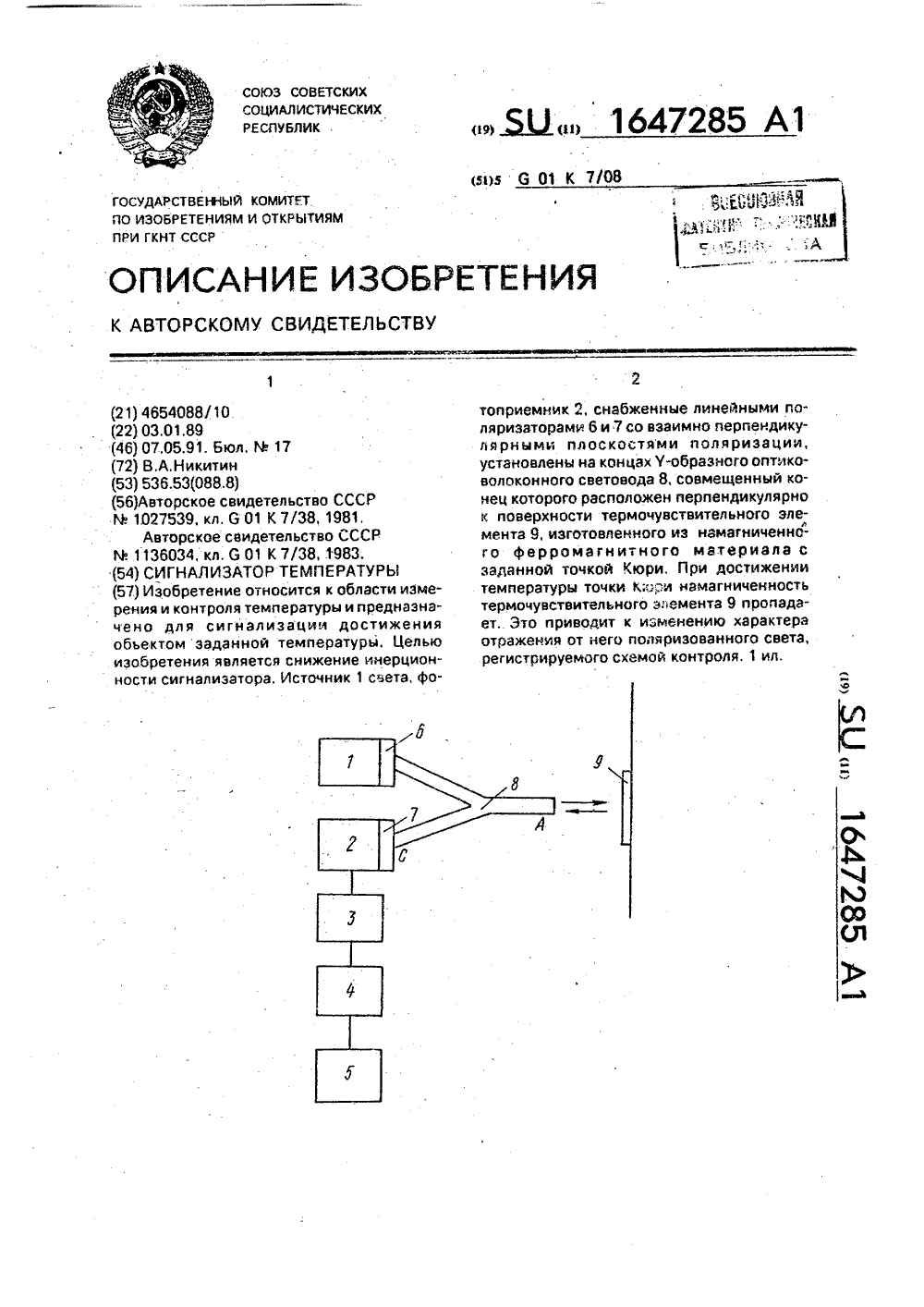

Метки: сигнализатор, температуры
...У-образным оптиковолоконным световодом 8, совмещенный конец которого А направлен перпендикулярно к поверхности термочувствительного элемента.ТЧ Э) 9, а концы В и С присоединены соответственно к поляризатору 6 источника 1 света и поляризатору 7 фотоприемника 2. При этом ТЧЭ 9 является постоянным магнитном,Сигнализатор работает следующим образом,Свет от источника 1, линейно поляризованный в поляризаторе б, через световод 8 под углом 90 падает на поверхность ТЧЭ 9. Пои температуре контоолиоуемого обьекта(и ТЧЭ) ниже точки Кюри вследствие магнитооптического эффекта отраженный световой поток имеет эллиптическую поляризацию, а потому часть светового потока проходит через поляризатор 7, ось поляризации которого сдвинута на 90 относительно оси...
Способ определения температуры ледника
Номер патента: 1647286
Опубликовано: 07.05.1991
Авторы: Загороднов, Фомин, Чугунов
МПК: G01K 11/00
Метки: ледника, температуры
...вокруг подвижного источникатепла.Измерения скорости намерзания льда,проведенные акустическим методом, показали, что скорость намерзания лежит в диапазоне 0,5-3 мм/ч. Это позволило прирешении сформулированной краевой задачи выделить малый параметр е, физическипредставляющий собой отношение толщины замерзающего слоя к размеру каверны, 15например (21-20). В результате с точностьюдо членов порядка 0(е), с учетом условиятеплового баланса иа поверхности Х условие Стефана) получена простая формула дляопределения тоо, 20Способ определения температуры вледовой толще осуществляют следующим образом,Термобур типа термоиглы 2 углубляетсяв ледяной массив с постоянной скоростью 3и/ч. Потребляемая мощность 2 кВт, напряжение питания 150 В, диаметр...
Индикатор температуры
Номер патента: 1647287
Опубликовано: 07.05.1991
Авторы: Безбородов, Нижников, Рудой, Телегин
МПК: G01K 11/16
Метки: индикатор, температуры
...анизотропными свойствами двулучепреломлением формы), благодаря чему падающий на подложку 1 свет проходит через поляроидную пленку 5, элемент 4, поляроидную пленку 6, отражается от покрытия 7 и, будучи в общем случае эллиптически поляризованным, проходит в обратном направлении через элементы 6,4 и 5, обуславливая засвечивание всех цифровых или буквенных символов, причем цветповерхности прокладки 2. выбран таким образом, что при высвечивании символов по 30 превышает 0,1 С для многих нематиков,40 Благодаря резкому фазовому переходу дан 50 5 10 15 20 следние становятся неразличимыми на светилом фоне поверхности прокладки 2.При выбранной соответствующим образом толщине термочувствительного элемента 4 (в пределах 20-50 мкм)...
Устройство для измерения температуры
Номер патента: 1647288
Опубликовано: 07.05.1991
Авторы: Багнич, Гореленко, Дорохин, Селютин, Черепанов
МПК: G01K 11/20
Метки: температуры
...Исследованиями установлено; что указанное свойство при этом сохраняется.При введении диацетила в.матрицу ПММА величина чувствительности р составляет 1,5-3,5;4 / "С.в зависимости от концентрации, Это в 5-10 раз превышает значение р и известных устройствах, Учитывая, что абсолютное значение т диацетила в матрице ПММА незначительно отличается от г люминофора в известном устройстве (1,3 мс вместо 3 мс), т.е, измерение тпроизводится в таких же условиях, возможно повышение точности измерений в 5-10 раз, при этом результирующая погрешность не превысит 0,01-0,05 С.При комнатной температуре величина т почти ие зависит от концентрации С диацетила в матрице полимера вплоть до С=-1,8 М, При таких значениях концентрации С материал обладает...
Токосъемное устройство для контроля температуры вращающейся печи
Номер патента: 1647289
Опубликовано: 07.05.1991
Авторы: Ванкевич, Колянковский, Кузо, Пашистый
МПК: G01K 13/08
Метки: вращающейся, печи, температуры, токосъемное
...устройство для контроля температуры, на фиг.2 - сечение А-А на фиг,1; на фиг,З- сечение Б-Б на фиг.1Устройство содержит троллеи 1, через изоляторы 2 закрепленные на корпусе 3 вращающейся печи, каретки 4, посредством роликов 5 установленные на троллеях, В каретках закреплены контактные щетки б, размещенные в стаканах 7, выполненных из электроизоляционного материала, и поджатые к тролляем 1 с помощью пружин 8, Каждая каретка 4 имеет Г-образный рычаг 9, на конце которого укреплен противовес 10 в виде постоянного магнита, соосного каретке. Противовесы 10 установлены с зазором д относительно неподвижного основания 11, длина которого больше величины температурного смещения корпуса печи в местах крепления троллей, что обеспечивает...
Устройство для измерения температуры обмотки асинхронной машины
Номер патента: 1647290
Опубликовано: 07.05.1991
Автор: Достов
МПК: G01K 13/08
Метки: асинхронной, обмотки, температуры
...э также последовательно соединенные магазин 10 сопротивлений и первичная обмотка трансформатора 11, образующие второе плечо ветви. Измерительный прибор 9, включенный в измерительную диагональ мостовой схемы, вершинами которой является средний вывод шунта 2 и средняя точка соединения резисторов б и 7, выполняет роль указателя равновесия мостовой схемы. При этом для постоянного тока мостовая схема образована частью шунта 2, соединенной с диодом 5 и одним из плеч вспомагательной ветви - резистором 7. Для мостовой схемы б и 7, включенные параллельно друг другу. В мостовой схеме по.постоянному току все ее плечи, кроме термодатчика 1, имеют независимо от температуры постоянную величину сопротивления. Уравновешивание мостовой схемы...
Устройство для определения динамических характеристик термопреобразователей
Номер патента: 1647291
Опубликовано: 07.05.1991
Авторы: Глоза, Кузьмин, Пономарев, Степанов
МПК: G01K 15/00
Метки: динамических, термопреобразователей, характеристик
...на патрубке 2, сечение каторога значительно меньше сечения патрубка 3, а его оконечная часть 15, снабженэя соплом 16, выполнена с воэможностью перемещения сопла 16 в плоскости, перпендикулярной оси другого сопла 17, закрепленного на конце патрубка 3, и соединена с приводом, состоящим из зубчатого сектора 18, зубчатой рейки 19, кулачка 20 с ручкой 21 и возвратной пружины 22, и асинхронные пульсаторы 23 и 24 состоящие из мембран 25 и 26 и кулачковых механизмов 27 и 28 и подсоединенные валом 29 к общему приводу 30. Устройства работает следующим образом.Насос 1 создает в замкнутом гидродинамическом контуре поток рабочей жидкости с заданной регулируемой скоростью, который в патрубках 2 и 3 разделяется на две неравные части, Меньшая...
Устройство для измерения количества теплоты
Номер патента: 1647292
Опубликовано: 07.05.1991
Авторы: Бурдыкин, Заливако, Калько
МПК: G01K 17/06
Метки: количества, теплоты
...- постоянный коэффициентЧ - удельный объем среды в зависимости от давления Р среды и температуры Т,На втором выходе (Вых. 2) демультиплексора 9 появляется аналоговый сигналО =К ЧЬ, (2) где К 2 - постоянный коэффициент;и - энтальпия среды е зависимости от давления Р среды и Т температуры, Напряжение О поступает на вход первого интегратора 10 с входом установки в нулевое состояние и с выхода интегратора 10 (линейно возрастающее по абсолютной 5 величине е течение врмени т 1) подается навторой вход опорного напряжения первого АЦП 12. Интегрирующая емкость интегратора первого АЦП 12 заряжается и разряжается. Длительность импульса 11 на время - 10 импульсном выходе первого АЦП 12 равна(3) гДе =4 ц Т 1,15 х 1 - постоянная интегрирования...
Устройство для многоточечного измерения температуры
Номер патента: 1649306
Опубликовано: 15.05.1991
Авторы: Бейлин, Зенитова, Кузнецова
МПК: G01K 7/12
Метки: многоточечного, температуры
...образом,С генератора 19 тактовой частотв 1сигнал с частотой Гг поступает насчетчик"делитель 20, который делитГ до частотв Г запуска РПП 8 и часГтоты Гпереключения каналов. Частота Е запуска РПП 8 в. два раза превышает частоту К переключения канайлов. По сигналу с выхода счетчикаделителя 20 схема 22 запуска дваждыза период следования импульсов частоты К вырабатывает импульсный сигнал сброса РПП 8 в нуль и начала по-,разрядного уравновешивания,М вает в код напряжение смещения нуля (+11 ). Таким образом в первом цикле работы АЩЧ 4 преобразует в цифровую форму сигнал БО. Этот сигнал в коде Бо запоминается в регистре 9 памяти, выходы которого присоединены к первым входам вычитателя 10. Во втором цикле дешифратор 21 подключает один из...
Способ измерения температуры вращающихся тел
Номер патента: 1649307
Опубликовано: 15.05.1991
Авторы: Гурьянов, Карпенко, Пасечник, Ярошенко
МПК: G01K 13/08
Метки: вращающихся, тел, температуры
...теплового потока соответственно.Разностный выходной сигнал датчиков 2 и 3 теплового потока усиливается усилителем 6 и поступает на компараторы 17 и 18, где сравнивается с опорными напряжениями +Ура и -Уоп, близкими к нулю. Если выходной сигнал усилителя 16 превышает опорное напряжение +Ов, то выход компаратора 17 закрыт, при этом выходной сигнал усилителя 16, усиленный в усилителе 22 тока, поступает через открытый ключ 23 на нагреватели 4. Ключ 23 управляется компаратором 18, выход которого в данном случае открыт, так как выходной сигнал усилителя 16, поступающий на вход 5 10 15 20 25 30 35 4 Г) 45 50 55 компаратора 18, превышает уровень его опорного напряжения-Уол. Рассеиваемая в нагревателях 4 электрическая мощность вызывает повышение...
Устройство для определения постоянных времени датчиков физических величин
Номер патента: 1649308
Опубликовано: 15.05.1991
Автор: Дубовский
МПК: G01K 15/00
Метки: величин, времени, датчиков, постоянных, физических
...ИЛИ 23, появляются пары импульсов одинаковой полярности, вызывающие включение счетного триггера в течение интервала времени, равного сдвигу между сопоставляемыми сигналами. Преобразователь интервала времени в напряжение формирует напряжение,5 16493торых может иметь два варианта. Впервом случае появляются интервалывремени с одновременным включениемсчетных триггеров 31 и 32, что приводит к срабатыванию через элементИ 33 исполнительного органа 34, перебрасывающего переключатели 8 и 9,Первый из них включает инвертор,)0 РаЗНОСтИ СИГНаЛОВ Г(Т (С)-Та (СД,которая при этом преобразуется вразность (,Т (с)-Т (С), а передаточная функция И(Р) соответственностановится равной ОЯ6пропорциональное сдвигу, котороеьшнимизируется блоком 26...
Устройство для определения конвективного коэффициента теплоотдачи
Номер патента: 1649309
Опубликовано: 15.05.1991
Авторы: Базелев, Грабой, Ефремов, Ленская
МПК: G01K 17/20
Метки: конвективного, коэффициента, теплоотдачи
...материала элемента оребрения Х удовлетворяет соотношениюЛ= (0,25 - 0,63) сх (1)где 1расстояние между точками крепления термоэлектродов;гг=/и - гидравлический радиус элемента оребрения;а - предварительно задаваемыйкоэффициент теплоотдачи;1, и - соответственно площадь ипериметр поперечного сечения элемента оребрения.Погрешность определения коэффициента теплоотдачи обусловлена погрешностями измерения величин Х, , и, 1 и Агсй2 Ме Наибольший вклад вносит погрешность определения величины Агсй . Из графика1/енотносительной среднеквадратическои по 2 М грешности определения величины АгсйЙ при У,=сопь, имеющего явно выраженный минимум, можно выделить область, характеризующуюся диапазоном значений (1/ /Ре)=1,9 - 3,7, в которой...
Устройство для измерения скорости и температуры неизотермических потоков
Номер патента: 1649453
Опубликовано: 15.05.1991
Авторы: Савостенко, Сербин
МПК: G01K 13/02, G01P 5/12
Метки: неизотермических, потоков, скорости, температуры
...подается на вход основного ДУ 11 (УОС 10), на другой вход которого через второй сумматор 14 поступает напряжение .ч с резистора перегрева 6, которое определяет рабочую температуру Оч 4 Э датчика скорости 5 (Оч) О, Оц - температура потока). или как принято говорить, перегрев его относительно равновесного значения, т.е. Вп ) Вч/О, Сигнал, 1649453пропорциональный по какому-либо закону скорости потока ч(на чертеже это и есть сигнал О), снимается с основного входа основного ДУ 11, что, как показываетэксперимент, обеспечивает более устойчивую работутермоанемометрической части предлагаемой системы, Через цепь обратной отрицательной связи (ООС), образуемой основным ДУ 11 ПУ 12, блоком мощности 13, величина тока 1 ч подогревающего ЧЭ датчика 5,...
Способ определения расхода жидкости в паровом ядре двухфазного потока теплоносителя
Номер патента: 1586381
Опубликовано: 23.05.1991
МПК: G01K 17/06
Метки: двухфазного, жидкости, паровом, потока, расхода, теплоносителя, ядре
...Г. хСфпл с, Сфя где 1 16 х - энтальпия теплоносителя на линии насыщенияи энтальпия теплоносителя на входе4 О П - обогреваемый периметрканала,1. - координата сечения на"чала адиабатическогоуцастка,45 ц - плотность теплового потока,Длина адиабатического участкавыбирается из следующих соображений.Для полуцения максимального приращения мощности Л И на канале с адиабатическим участком по сравнению сканалом без такового необходимо, цтобы на длине 1 выпало максимальноеколичество жидкости иэ ядра потока,Это возможно в том слуцае, когда наадиабатическом участке устанавливается гидродинамически равновесноесостояние двухфазной смеси. Длинаканала, при которой расход жидкости Подставив(3) и пре ЯакяИ кр= С,(1-х) где хВрбакр иГ --- С = Г +т. )...
Способ определения температуры и устройство для его осуществления
Номер патента: 1651113
Опубликовано: 23.05.1991
Авторы: Адонин, Баинов, Латыпов, Москвин, Серьезнов, Соколов, Соловьев, Широков
МПК: G01K 7/34
Метки: температуры
...с каждой группой емкостных преобразователейй, блок 5 измерения, блок 6 управления и вычисления 6 и блок 7 напряжений.Емкость разделительных конденсаторов выбирается значительно больше емкости преобразователей. В качестве блока 5 измерения используется стандартный измеритель емкости с цифровым выходом. Блок 6 управления и вы,числения может быть реализован на основе микроЭВМ или стандартных микропроцессорных, комплектов. Блок 7 напряжения должен Формировать и наборов постоянных напряжений П " подавае 9мых на все термопреобразователи. Для емкостных преобразователей предварительно снимается зависимость емкости от величины напряжения на обкладках. Величины напряжений П," выбираются иэ условия невырожденности матриц гА )Если используются...
