G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 1215010

Опубликовано: 28.02.1986

Авторы: Гордо, Кельдюшкин

МПК: G01K 7/00

Метки: дистанционного, температуры

...к АТС, .Устройство работает следующим образоме Оператор 17 набирает номер абонента 18После соединения через АТС телефонных аппаратов на порого . вые схемы 9 и 15, выполненные, например, в виде амплитудных селекторов с порогом срабатывания около +5 В и на вход регистра 11 поступают сигналы "посылок вызова" АТС, представляющие собой последовательность пачек импульсов с частотой следования 0,5-5,0 с, длительностью 0,5-5,0 с и частотой заполнения около 400 Гц (фиг.2,а), Амплитуда этих сигналов превышает порог срабатывания пороговых схем 9 и 5, поэтому на ихвыходах появляются сигналы такой же длительности (фиг. 2,б), которые поступа-,. ют на входы детекторов 7 и 14, выделяющие огибающие сигналов АТС (фиг. 2,в ).В начале и конце каждой...

Номер патента: 1216667

Опубликовано: 07.03.1986

Авторы: Филимонов, Ярошенко

МПК: G01K 5/50

Метки: термореле

...3 через спусковоеустройство, образованное закрепленной на постоянном магните 6 скобой8 и размещенным на биметаллическойпластине 3 фиксатором 9.Кроме того, термореле снабженооптическим устройством, ппала 10которогс нанесена на корпусе 1, аподвижный индекс 11 - на держателе2, при этом держатель 2 установленна корпусе с возможностью поворотаотносительно оси 12. В терморелеможет быть установлен юстировочныйвинт 13, направление перемещениякоторого перпендикулярно плоскостибиметаллической пластины 3, и пружина 14, поджимающая держатель 2к юстировочном винту 13,Термореле работает следуюшимобразом.При повышении температуры окружающей среды биметаллическая пластина 3 прогибается и фиксатор 9 освобождает скобу 8, при этом под действием пружины 7...

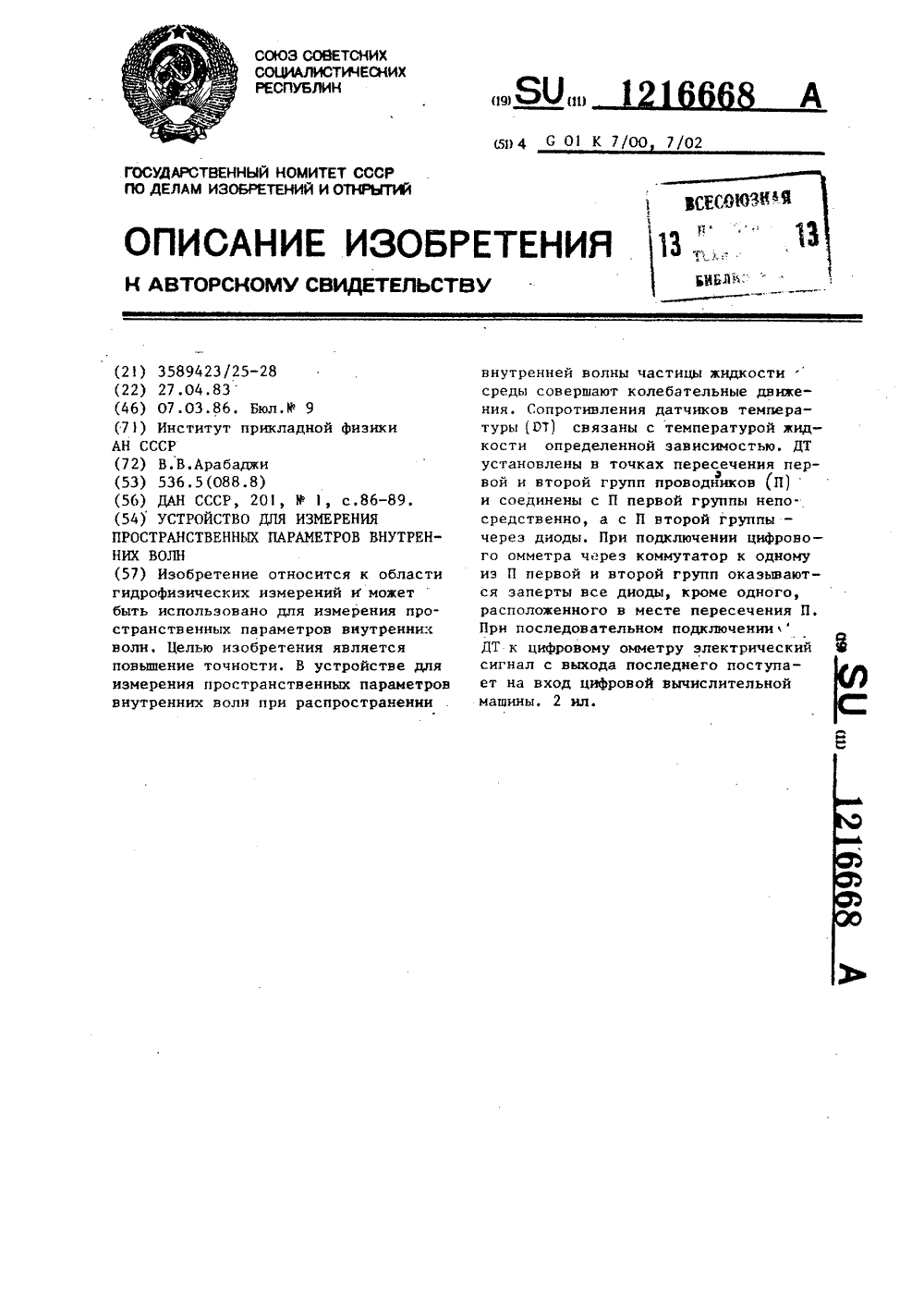

Номер патента: 1216668

Опубликовано: 07.03.1986

Автор: Арабаджи

МПК: G01K 7/00

Метки: внутренних, волн, параметров, пространственных

...датчикод1 температуры соединены с проводниками первой группы 4 непосредственно, а вторые концы датчиков 1 15температуры - через диоды 6 фиг,2с проводниками второйгруппы 5,Для проводников второй группы 5предусмотрено натяжение в раме 7перпендикулярно ригелям 8 и 9, кото- З 0рые жестко соединены со стойкой 1 О,установленной между проводникамивторой группы 5 и уравновешивающимиих натяжение тросами 11. При этомрегистратор 3 выполнен в виде последовательно соединенных цифровогоомметра 12 и цифровой вычислительной машины 13.Устройство для измерения пространственных параметров внутреннихволн работает следующим образом.При распространении внутреннейволны частицы жидкости среды совершают колебательные движения. сопротивление 9 датчиков 1...

Номер патента: 1216669

Опубликовано: 07.03.1986

Авторы: Пятшев, Терещенко

МПК: G01K 15/00, G01K 7/02

Метки: температуры

...1 ц 15 20 25 Зб 35 40 45 щем входе - с верхним входным зажимом.Операционные усилители 6 с резисторами 7 и 8, диодами 9 и коммутаторами 10 образуют схемы преобразования разнополярного сигнала в однополярный.Устройство работает следующимобразом,При измерении температуры снабженный калибратором термоэлектрический преобразователь 1 погружают визмеряемую среду, и выходной сигналтермоэлектрического преобразователя1 поступает на входы блокауправления и блоков 3 сравнения,Блок 3-1 сравнения сравнивает ЭДСтермопреобразователяс напряжениемисточника 4-1 эталонного напрчженияи полученная разность поступает напервый вход блока 5 вьделенин наименьшей разности. Причем температурафазового перехода калибраторавыбрана немного ниже диапазона измеряемых...

Номер патента: 1216670

Опубликовано: 07.03.1986

Авторы: Абдрахманова, Султанов, Тютюник, Уразбахтина

МПК: G01K 7/14

Метки: температуры

...видС-СоЕ,=К, К, Кк,ат р .тф С(ч Кя К, К, Кзот 1 (Е т-Е( - ь (11) Сигнал на выходе фильтра 7 имеетвид451-СоЕь=К(р КК КЬТ -чф-Тд-т Я(о)Таки образом, сигналы послефильтрации имеют одинаковые амплитудные ц фазовые искажения, поэтому наточность оценки постоянной временитермодатчика введение фильтрации неповлияет Еф-55Е 5Е Очевидно, что при соотношЕнии л, . выходные сигналы фильтров, поступающих на выход делителя 17 прилС-фЗ., т.е, в области окончания переходных процессов, превышают уровень помех.На устойчивость оценки постоянной времени термодатчика влияет случайная составляющая входного сигнала температуры. Для повышения динамической точцости коррекции предлагается вычислять среднее значение постоянной времени термопреобразователл на всем...

Номер патента: 1216671

Опубликовано: 07.03.1986

Авторы: Белоусов, Крайнов, Ребрык, Снегур

МПК: G01K 7/16

Метки: температуры

...обмотке репе 18, контакты реле находятся в состоянии, цокаэацном на чертеже. При этом измерительная схема работает на более О 15 20 25 30 35 40 ,45 50 грубом пределе измерения (напримерО0,5-50 С), о чеи сигнализирует пампа 27, подключенная к истачцику 28 через коцтакт 2. При иэиенениях измеряемой температуры меняется сопротивление терморезистора 1, ца усилитель 9 поступает цапряжецие разбаланса, ц исполнительный электровтлгатель 10 уравповешивает измеритеттьную мостовую схему с помощью реахорда 6, перемещая при этоьт стрел. ку 11, показывающую устройства вместе с закрепленным на ней постоянным иагцитом 13. При прибли;кении стрелки к отметке шкалы, соответствующей температуре, прц которой желательно перейти ца более узкий предел...

Номер патента: 1216672

Опубликовано: 07.03.1986

Авторы: Крайнев, Рыбаков

МПК: G01K 7/16

Метки: измеритель, температуры, цифровой

...3 формирует измерительный импульс длительностью1 (А-В ) (3)где К, - масштабный коэФфициент.1 Компенсация, величины В 1 О может быть осуществлена вычитанием с помощью дифференциального усилителя, входящего в состав преобразователя напряжения в интервал времени опор" ного напряжения 11 =В 1 с последую" щнм преобразованием . получецного напряжения в интервал времени или в преобразователе температуры в напряжение,Измерительный импульс открываетключ 4, разрешая прохождение импуль 5 сов постоянной длительности с Формирователя 1 О на счетный вход счетчика 5. Код Б, сформированный счетчиком 5 эа время измерительного импульса длительностью Т, равен целому числу периодов ймпульсов, поступивших на его вход. Длительностьимпульса Т можно выразить...

Номер патента: 1216673

Опубликовано: 07.03.1986

Авторы: Кожухов, Ревякин

МПК: G01K 7/16

Метки: нагрузкой, обмотки, переменного, превышения, температуры, электрической

...3 выштания появляется только постоянноенапряжение, обусловленное источником 1 постояцного тока, которое измеряется вольтметром 9.Это напряжение поступает на второй вход блока 4 автоматической подстройки амплитуды для формирования амплитуды переменного напряжения, поступающего на второй входблока 3 вычитания.Так как величина измерительного тока стабилизируется в устройствеи заранее известна, то вольтметр 9 градуируется в единицах измерения сопротивления.Дроссель 2 ослабляет воздействие переменного напряжения сетина выход источника 1 стабильноготока.Работа блока 5 автоматическойподстройки Фазы осуществляется следующим образом.На вход блока 5 от усилителя 6поступает сумма измеряемого постоянного напряжения и пониженного пе-ременного...

Номер патента: 1216674

Опубликовано: 07.03.1986

Авторы: Агарков, Герасименко, Лозинский, Плинте, Фогельсон

МПК: G01K 7/01

Метки: температуры

...может бытьиспользован полупроводниковый диодили транзистор, включенный в плечомостовой схемьг, включающей в себярезисторы 2-4, блок 5 питания, резистор 6, аналого-цифровой преобразователь (АЦП) 7 и блок 8 индикации с цифровыми индикаторами,Устройство работает следующимобразом,Зависимость ггапрятеггия на выходемостовой схемы г 15, содержащей полупроводгггп(овый диодвг(люченеый Впрямом направлении от температурыимеет нелинейный вид ц может, бытьпредставлена в виде1 гв,=А+В 1 (1)где А и В - постоянные коэффициенты,зависящие от параметров элементовмостовой схемы,термопреобразователяи значения напряжения блока 1 питания,Это палряжецце поступает ца входаналого-циФрового преобразователя7, ца опорный вход которого поступает напряжение Б с...

Номер патента: 1216675

Опубликовано: 07.03.1986

Автор: Пешель

МПК: G01K 7/34

Метки: температуры

...7, которыи осуществляет установку интегратора 4 и счетчика3 в начальные состояния. При этоминтегратор 4 начинает интегрироватьимпульсы напряжения с выхода ПЗС 2,а счетчик 3 подсчитывает цх количество, Прц достижении выходным напряжением ццтегратора 4 уровня опорного напряжения блока 8 срабатываетблок 6 сравнения, по сигналу которого регистратор 5 Фиксирует кодсчетчика 3, являющийся результатомизмерения, а блок 7 формирует импульс дпя начальной установки интегратора 4 и счетчика 3. Интегрирование выходного сигнала 11 ЗС в течение интервала времени, зависящего от уровня опорного напряжения, позволяет обеспечить повышение отношения сигнал/шум ца входе блока сравнения, Фиксирующего момент окончания измерения, и тем самым в...

Номер патента: 1216676

Опубликовано: 07.03.1986

Авторы: Арутюнян, Кузнецова, Молотова

МПК: G01K 7/36

Метки: низких, температур

...является повышение чувствительности устройствав области криогенных температур.На чертеже показана структурнаясхема устройства,Устройство содержит термочувСтвительный элемент 1, выполненныйиз сверхпроводящего материала, катушку 2 индуктивности, включеннуюпараллельно термочувствительномуэлементу 1, подключенный к нимформирователь 3 импульсов, выходкоторого соединен с управляющимвходом ключа 4, сигналный входкоторого подключен к генератору5 развертки, а выход - к управляющему источнику 6 тока, соединенному с системой электромагнитов 7,внутри которой размещен термочувствительный элемент 1 и чувствительный элемент 8, измеритель 9 магнитной индукции, Термочувствительныйэлемент 1 через измеритель 1 О подключен к источнику 11...

Номер патента: 1216677

Опубликовано: 07.03.1986

Авторы: Владимиров, Крупчан, Никитин, Одинцов

МПК: G01K 13/04

Метки: подвижных, радиотелеметрическое, температуры

...9 устанавливаются ца неподвижной части механизмаи ыа пульте управления соответственно, Радиопередающие блоки 7 ссоответствующими им приемными ац 15 тенцами 8 экранированы друг от друга переборками и деталями механизма. Это позволяет выполнить всерадиопередающие блоки идентичнымии работающими на одной частоте,20 Приемно-индикационный блок 9 содержит электронный коммутатор, который позволяет поочередно подключатьприемные антенны 8 каждого каналак входу приемника и производить кон 25 троль температуры.Устройство работает следующимобразом,При возвратно-поступательном движении контролируемой детали с заЗ 0 крепленным на ней радиопередающимблоком инерционный источник напряжения начинает вырабатывать электрическую энергию в виде...

Номер патента: 1216678

Опубликовано: 07.03.1986

Автор: Попивненко

МПК: G01K 15/00

Метки: инерции, показателя, сопротивления, тепловой, термопреобразователя

...че-. рез преобразователь 2 напряжения в ток на термопреобразователь 3 и нагревает его до некоторой температуры Т. В момент окончания импульса нагрев термопреобразователя заканчивается и его температура начинает снижаться по экспоненцпальному закону, стремясь к температуре окружающей среды, в то.же время закон изменения сопротивления термопреобразователя во времени будет отличаться от экспоненциального из-за нелинейной характеристики термопреобразователя.Бо время действия нагревающего импульса ключи 4 и 20 закрыты сигналами, поступающими с выхода преобразователя 2 тока в напряжение, после окончания импульса ключи 4 и 20 открываются, при этом через термопреобразователь 3 начинает протекать ток от источника 5 измерительного тока, а на...

Номер патента: 1218300

Опубликовано: 15.03.1986

Авторы: Головенчиц, Кузнецов

МПК: G01K 5/32

Метки: жидкостной, термометр

...при ее подъеме, особенно в местах сопряжения капиллярных отверстий разных диаметров. Для обеспечения хорошего заполнения термометрической жидкости и исключения возможности образования пузырьков газа (воздуха) на стенках полости 8, угол наклона (по отношению 18300 2 к горизонту) образующей конуса долженобыть не менее 45 , а переходы от цилиндрических частей к конусу должныбыть плавными с радиусом кривизны5 не менее 2-3 мм, Соединение патрубка4 с измерительным капилляром 2 осуществляется с помощью манжета 11 нзупругого материала, например изотрезка трубы из медицинского поли 10 мера,В верхней части измерительный капилляр снабжен расширением 12, герметично закрываемым крышкой 13. Сзадней стороны измерительньп капилляр15 2 и его шкала 3...

Номер патента: 1219635

Опубликовано: 23.03.1986

Авторы: Бутько, Крылов-Власенко, Муша, Чебур, Яблуновский

МПК: C09K 5/06, G01K 11/06

Метки: состав, термочувствительный

...Терноувствительное венестао Содернаине компонент е стьме ву Колич Формул аваиие опали" ер бу- плметПолив ининбутирал о и ода по пе ко вомас,2 рипас иетриловойслотой 52,93 0,2 Проврач-, 5нцй,бес"цветицй елцй 45 иКобальт эелеицй 2,0-4,5 оста 1 12Изобретение относится к средствам измерения температуры и может быть использовано в качестве простого и эективного контроля температуры поверхности твердых тел из любых материалов в различных отраслях народного хозяйства.Цель изобретения - увеличение укрывистости термочувствительногоо состава в диапазоне 45-110 С.Состав приготавливают путем смешения при комнатной температуре термочувствительного вещества, добавки - поливинилбутираля, сополимера бутилметакрилата с метакриловой кислотой ц...

Номер патента: 1219926

Опубликовано: 23.03.1986

Авторы: Гольденберг, Загальский

МПК: G01K 3/08

Метки: колебания, механические, преобразования, разности, температур

...устройством в механические колебания, частота которых пропорциональна этойразности, С помощью блока 10 указанные колебания могут быть преобразо 20 ваны в электрический сигнал. Составитель Н.МакаровРедактор А. Ворович Техред О. Гортвай Корректор Е. Рошко Заказ 1315/50 Тираж 778 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к теплофиэическому приборостроению.Целью изобретения является повышение чувствительности устройства.На чертеже показана конструкция устройства.Устроиство содержит герметизированную трубку 1 с введенным в нее термодинамическим телом 2, установленную на шарнире 3. В зоне нагрева...

Номер патента: 1219927

Опубликовано: 23.03.1986

Авторы: Лоскутов, Максимов

МПК: G01K 7/02

Метки: замера, температуры

...и прижимающая петлю термопары к поверхности образца по линии контакта 13.В случае образования "шейки" 14 усилие натянутой пружины 12 обеспечивает надежный контакт горячего спая 11 термопары и поверхности образца 1. Горячий спай 11 термопары, сваренный встык, имеет минимально возможные для данного диаметра проводоьразмеры. При этом горячий спай контактирует с поверхность образца полинии, что в совокупности с малымдиаметром проводов делает даннуютермопару малоинерционной и снижаетпогрешность замера температуры до1 О 10 С.Охватывание образца термопарой,выполненной в виде петли, с прижатием петли к образцу пружиной натяжного устройства, обеспечивает стабиль 15 ный и надежный контакт горячегоспая термопары с поверхностью образца в...

Номер патента: 1219928

Опубликовано: 23.03.1986

Авторы: Сумительнов, Хинтицкая

МПК: G01K 7/22

Метки: температуры

...установлениятеплового равновесия через полупровоцниковый терморезистор (ПТР) пропускают импульс тока с параметрами,определяемыми из выражениял Бъб В (1) ."и СГгК Ттгде Т - длительность импульса тока;- постоянная времени ПТР;Б - коэффициент энергетическойзчувствительности ПТР,С - теплоемкость ПТР,В - постоянный коэффициент ПТР;Т - температура, значение ко -торой задается из требуемого диапазона измерения,К - сопротивление ПТР, соответствующее заданной температуре;3 - заданная относительная по -Тгрешность определения температуры,1 - ток через Г 1 ТР.При этом при первом пропусканиитока параметры импульса тока опредеоляются грубо с учетом типа ПТР, еготеплофизических характеристик, диапазона измеряемых температур, значение тока выбирается...

Номер патента: 1219929

Опубликовано: 23.03.1986

Авторы: Белоус, Гавриченко

МПК: B60H 1/22, G01K 17/08

Метки: кабины, средств, средства, теплозащиты, транспортного, эффективности

...После их монтажа измеряют новое значение установившейся температуры в кабине, причем при положительном эффекте средств защиты эта температура воздуха в помещении кабины понижается.Затем включают нагреватель 2 и плавным регулированием его мощности при помощи регулятора 1 напряжения поднимают температуру воздуха в кабине до первоначального исходного ее значения, после чего регистрируют потребленную нагревателем 2 элект - рическую мощность. Мощность, затраченная нагревателем 2, определяет эффект данного теплозащитного средства, т.е. ту мощность, которую удается отвести из помещения с помощью данной установки.Как видно из графика (Фиг.2), установка жалюзийного экрана на ка О 15 20 30 35 40 45 бину в 13.40 вызвала снижение...

Номер патента: 1221509

Опубликовано: 30.03.1986

Авторы: Белов, Духовской, Леонтьев, Петров, Силин, Тоскин

МПК: G01K 7/00

Метки: температуры

...энергия которого пропорциональна произведению температуры вспомогательного электрода на. силу тока вцепи, Затем фиксируют температурувспомогательного электрода и продолжают нагрев равными импульсами токадо изменения направления тока в цепивспомогательный электрод - объект впаузах между импульсами нагрева. Приэтом фиксируют число импульсов и опре"деляют температуру вспомогательногоэлектрода по формулеТ = Т + ИЕ/С,где Т - зафиксированная температураовспомогательного электрода",С - его теплоемкость;И - число импульсов;Е - их энергия,Температуру вспомогательноготела - электрода можно измерять любым1509 2подходящчм датчиком, установленнымна нем.Предлагаемый способ обеспечиваетвысокую точность измерений за счетточной фиксации...

Номер патента: 1221510

Опубликовано: 30.03.1986

Авторы: Алексеенко, Забродский, Ильин, Левин, Тимофеев

МПК: G01K 7/16

Метки: сопротивления, термометр

...сопротивления осуществляется следующим образомВыращивают кристалл карбида кремния в политипной модификации 6 Н сублимационным методом при 2050 С. Леогировацие азотом осуществляется впроцессе роста из газовой фазы приконтролируемом парциальном давленииазота 8 10- 210 мм рт,ст., которсе определяется выбором уровня Из данных таблицы видно, что образец 1 с концентрацией 3 10 смпри 4,2 К имеет сопротивление 10 Ом, что затрудняет точное измерение температуры, а образец 5 с концентрацией азота 9 10 см(что превышает верх 9нцй рекомендованный предел) при 4,2 К имеет величину температурного коэффициента сопротивления ( ТКС ) 21510 2легировация, Выбор легирующей примеси азота и карбида кремния политипной модификации 6 Н определяется тем, что именно...

Номер патента: 1223053

Опубликовано: 07.04.1986

Авторы: Горбачевский, Шпилевский, Янушевский

МПК: G01K 11/12

Метки: поля, температурного

...производительности процесса измерения за счет ускорения операции усреднения температуры.П р и м е р. На стеклянную трубку наносят двухслойное покрытие, состоящее из слоев меди и;олова толощиной 210 А. Покрытие наносят последовательным осаждением слоев в вакууме 510тор из танталовой лодочки на трубку, вращающуюся с постоянной скоростью. Трубку разрезают на кольца. Определяют зависимость интенсивности луча света, отраженного от двухслойного покрытия, от температуры, Для этого каждое кольцо выцерживают при фиксированной температуре в течение заданного промежутка времени, измеряя при этом изменение интенсивности отраженного луча света, Время нагрева выбирают сопоставленным с временем нагрева контролируемо. го объекта. Используют...

Номер патента: 1223054

Опубликовано: 07.04.1986

Авторы: Кудинов, Малыгин, Светлаков

МПК: G01K 7/02

Метки: градиента, зоне, инструмента, резания, термоэдс

...измерительной катушке(градиент термоэдс),О Формула изобретения Составитель В.Сербаш.Техред И,Гайдош Корректор И,Эрдейи Редактор О.Юрковецкая Заказ 1702/43 Тираж 778 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к термометрии.Целью изобретения является упрощение и снижение трудоемкости процесса измерения.На фиг. 1 изображено предлагаемое устройство, на фиг. 2 - принципиальная электрическая схема устройства.Устройство включает в себя систему 1, состоящую из станка 2, приспособления 3, инструмента 4 и дета- ли 5 (СПИД)., измерительную катушку 6, образующую с системой СПИД кольцевой трансформатор 7, в...

Номер патента: 1223055

Опубликовано: 07.04.1986

Авторы: Ачкасов, Нэмени, Пантелеев, Русинов, Семенова

МПК: G01K 7/16

Метки: активных, генератора, статора, температуры

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4.12230Изобретение относится к области электроэнергетики,а более конкретно к устройствам автоматики мощных синхронных генераторов.Целью изобретения является повьппение избирательности контроля.На чертеже приведена схема предлагаемого устройства,Устройство содержит терморезисторы 1, катушки 2 индуктивности, кон денсаторы 3, измеритель 4 сопротивления, генератор 5 напряжения переменной частоты и вычислительный блок 6.Терморезисторы 1 соединены последовательно и подключены к входу измерителя 4. Катушки 2 индуктивности и конденсаторы 3 соединены попарно последовательно и образуют ЬС...

Номер патента: 1223056

Опубликовано: 07.04.1986

Автор: Кондратенко

МПК: G01K 7/16

Метки: потоков, пульсации, температуры

...5до уровня, необходимого для компенсации чувствительности термоанемометра постоянной температуры к температуре потока, и через сумматор 7подается в мостовую схему термоанемометра в противофазе к сигналу термоанемометра, вызванному медленнымиизменениями температуры. Благодаряэтому среднее значение перегреваЗО термоанемометра не зависит от среднейтемпературы потока и слабо зависитот медленного изменения. скорости потока,Уровень сигнала пульсационной сосЗ 5 тавляющей, выделенной фильтром верхних частот, усиливается усилителем 6до величины, необходимой для компенсации чувствительности термоанемометра к пульсациям скорости, и через40 сумматор 7 также подается на мостовуюсхему термоанемометра в противофазеСоставитель В.КуликовТехред...

Номер патента: 1223057

Опубликовано: 07.04.1986

Авторы: Карасев, Меренер

МПК: G01K 7/16

Метки: температуры

...переключатель 12 подсоединен не зависит от величины сопротивлени 2первого термометра, находящегося визмерительной цепи второго термометра. 1 ил. 1к источнику 1 тока, а термометр 10 сопротивления через переключатель 13 " к общей шине устройства. Ток источника 1 протекает по жиле 6 кабеля, термометру 9 сопротивления, термометру 10 сопротивления и жиле 8 кабеля. Ток источника 2 протекает по жиле 7 кабеля, термометру 10 сопротивления и жиле 8 кабеля. Таким образом, по термометру 10 сопротивления и жиле 8 протекает ток равный 2 З , в результате чего напряжение 0 в точке 14 равно О,= З (Вк+й ),где 8 - сопротивление одной жилы кабеля,Р"- сопротивление термометра 10.2На жилах 6 и 7 кабеля падает нап-.ряжение Ок , равноек На термометре 9...

Номер патента: 1223058

Опубликовано: 07.04.1986

Авторы: Веселко, Зуй, Макаренко, Шумарев

МПК: G01K 7/32

Метки: термометр, цифровой

...от термопреобразователя на входной регистр 7, состоящий из последовательно включенных десятичных счетчиков, По заднему фронту секундного импульса первая схема И 3 прекращает поступление информации на входной регистр 7, а триггер 11 перебрасывается в единичное состояние, уровень логической единицы с него подается на первьщ вход второй схемы И 12, на второй вход которой постоянно поступает сигнал с второго выхода делителя 5. Этот сигнал через вторую схему И 12 подается на вход счетчика 13 считывания, сигналы с выходов которого поступают на управляющие входы мультиплексора 8 и на входы схемы 14 сброса. С помощью мультиплексора 8 производится последовательное подключение выходов каждого счетчика входного регистра 7 к дешифратору 9, на...

Номер патента: 1223059

Опубликовано: 07.04.1986

Авторы: Белавин, Колесов

МПК: G01K 11/28, G01K 7/32

Метки: температуры

...например ГЗУИс.Генератор 2 опорной частоты служит для питания блока 5 возбуждения1223059 5 1 О 15 20 25 30 35 40 45 50 55 3колебаний струны через дилитель 3 частоты. Основное требование к его выбору - высокая стабильность частоты. Может быть использован любой генератор с кварцевой стабилизацией частоты, например генератор частоты декадный прецезионный Г 5-35 на 1 мГц.Введение в электрическую схему делителя 3 частоты вызвано тем, что высокостабильные кварцевые генераторы имеют высокую выходную частоту, обычно на несколько порядков превышающую собственную резонансную частоту струны. В качестве блока 3 может использоваться делитель частоты, встроенный в генератор опорной частоты, либо отдельный стандартный делитель с выходной частотой...

Номер патента: 1223060

Опубликовано: 07.04.1986

Автор: Попивненко

МПК: G01K 15/00

Метки: инерции, показателя, сопротивления, тепловой, термопреобразователей

...сопротивление термопреобразователя;К(С) - текущее значение сопротивления термопреобразователя, зависящее от его температуры С,Регулятор 10 тока может быть выполнен на основе транзистора, включенного по схеме переменного сопротивления. Для получения указанной зависимости тока на его управляющий вход должно подаваться напряжение, изменяющееся по такому же закону, которое формируется с помощью сумматора 8 и функционального преобразователя 9. Последний может быть выполнен в виде операционного усилителя, в цепь обратной связи которого включен резистор с сопротивлением ГГ, а к входу подключен электрически управляемый нелинейный переменный резистор, например, на основе транзистора.При протекании тока через преобразователь 2 тока в...

Номер патента: 1223061

Опубликовано: 07.04.1986

Авторы: Александрова, Глоза, Кайялайнен, Рожков, Ширякин

МПК: G01K 15/00

Метки: динамических, потока, предназначенных, пульсаций, температуры, термопреобразователей, турбулентных, характеристик

...в стенках одинакового сечения. В верхней части камеры установлено сопло 9 с закрепленным З 0 на нем сотовым выпрямителем 10. Смесительная камера соединена с рабочей камерой 11, в которой неподвижно уста. новлен проверяемый термопреобразователь 12, подключенный к блоку 13 ре- З 5 гистрации. Патрубок, подходящий к коллектору горячей воды, снабжен нагревателем 14, Замкнутая гидродинамическая труба снабжена холодильником 15. 40Устройство работает следующим образом.В гидродинамической трубе 1 при помощи насоса 2 перемещается жидкость 2с заданной скоростью. Необходимую фоновую температуру в системе обеспечивают нагреватель 14 и холодильник 15. Труба имеет два патрубка 3 и 4 для подвода горячей и холодной жидкости в коллекторы 5 и 6. Далее...
