G01K — Измерение температуры; измерение количества тепла; термочувствительные элементы, не отнесенные к другим классам

Номер патента: 953471

Опубликовано: 23.08.1982

Авторы: Грибок, Зорий, Пуцыло

МПК: G01K 7/02

Метки: измеритель, низких, температур, цифровой

...6, сравнивающее устройство 7, и селектор 8, ко второму входу селектора 8 подключен выход генератора 1 2 тактовых импульсов, а соответствующие выходы селектора соединены с суммирующим и вычитающим входами реверсивного счетчика 13 импуль. сов, выходы которого подключены ко входам цифрового отсчетного устройства 9, а также устройство 11 автоматической подстройки частоты выход которого подключен ко входу генератора 12 тактовых импульсов, первый 10 и второй 16 блоки кусочно-линейной аппроксимации, выходы которых соединены и подключены,к общей точке соединения одного из неподвижных контактов переключателя 5 и входа интегратора 6, Терморезистор 14 с помощью четырехпроводной. линии связи подключен ко входу преобразователя 15 сопротивления...

Номер патента: 953472

Опубликовано: 23.08.1982

Авторы: Воронцов, Кузнецов, Родионов, Торопов, Усенко

МПК: G01K 13/06

Метки: движущейся, нити, температуры

...устройство,иллюстрирующее предлагаемый способ.953472 4бочего спая в зоне, где нить имеет температуру окружающей среды.Предложенный способ позволяет повысить точность измерения, что способствует лучшей отработке технологии и повышению качества выпускаемой продукции. формула изобретения 1 дОС ВНИИПИ Заказ 6264/68 Тираж 887 Подписное ее филиал ППП "Патент", г, Ужгород,ул. Проектная, 4Устройство содержит измеряемуюнить 1, зону 2 термообработки нити,измерительный прибор 3, термостат 4,термопару 5, точку 6 измерения темпе"оатуры нити в зоне, .где ее температура равна температуре окружающей среды,точку 7 измерения температуры нитив зоне термообработки,Определение температуры предложенным способом производят следующимобразом.Измеряют...

Номер патента: 957011

Опубликовано: 07.09.1982

Авторы: Духовской, Кирсанова, Онищенко, Петров, Силин

МПК: G01K 1/00

Метки: температуры

...- 40 раз больше толщины стенки световода в месте углубления.957011 Формула изобретения 30 злиндрического углубления д, высота измерительного электрода К.Устройство работает следующим образом.Измерительный электрод 1 подогревают путем электронной бомбардировки при помощи источника тока. Разогрев измерительного электрода 1 проводят до наступления равенства его температуры температуре измеряемого объекта. Г 1 риемником излучения через световод 2 измеряется температура в полости измерительного электрода и следовательно и исследуемого объекта.Выполнение измерительного электрода в виде цилиндра, укрепленного в цилиндрическом углублении в торце световода, приводит к тому, что с целью исключения токов утечки измерительный электрод 1 работает в...

Номер патента: 957012

Опубликовано: 07.09.1982

Авторы: Бочкарев, Васин, Голачев, Горохов

МПК: G01K 7/02

Метки: многоканальное, температуры

...работает следующим образом Термопары 1 через усилители 2 постоянного тока, зарядно-разрядные резисторы 3, нормально замкнутые ключи 4 и 5 и нормально замкнутый ключ 6 подключены к обкладкам конденсаторов 7 и 8, включенных параллельно и заряженных до напряжений равных суммам исходных уровней усилителей и сигналов помех.По команде от блока 11 управления ключи 5 размыкаются, а к термопарам остаются957012 Формула изобретения Составитель Ю. Андрианов Редактор С. Патрушева Техред А. Бойкас Корректор А. Дзятко Заказ 6583/28 Тираж 887 Г 1 одписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4подключенными лишь...

Номер патента: 957013

Опубликовано: 07.09.1982

Авторы: Войцехов, Чернякова

МПК: G01K 11/12, G01N 21/25

Метки: дистанционного, температуры

...полосы пропускания в отсутствии переменного напряжения. Продвигая фильтр мимо диафрагмы, находят положение, когда сквозь него отчетливо и с достаточной яркостью виден датчик.В связи с колебанием положения полосы пропускания фильтра из-за поля низкой частоты изображение датчика мерцает, так как изображение его исчезает Гри сдвиге 50 полосы пропускания за щель диафрагмы. Медленно продвигая фильтр, добиваются. пропадания мерцания изображения фильтра и по шкале фильтра определяют положение полосы либо температуры, если шкала отградуирована в значениях температуры.На фиг. 3 (а, б, в) показано, что в положении фильтра а изображение датчика будет мерцать, так как яркость изображения датчика з момент положительного 1 З:пульсанапряжения на...

Номер патента: 957014

Опубликовано: 07.09.1982

Авторы: Боровик, Логвиненко, Оприщенко, Потупчик

МПК: G01K 15/00

Метки: автоматической, градуировки, динамическом, режиме, термопреобразователей

...и гралуируемого тсрмоцреобразовзтслсй в разли ые омет времени, коГда совпядают их истиое теъперятуры.Устройство работает оледь оцсих образом.Тем;ера.гура рабоцей з)ы, в коорой )а ход 5 тсЯ Г 1)ал",иг)",емый : СРРЯзоьый тепмопреооразователи, непрерывно меняется, сохраняя направление изменения. Скорость изменения температуры выбирается такой, чтобы можно б.,о ре:ебре: изменением температуры рабо-еи зоРь: за время сличения аля 0)ИОгс Гпядъ 501)сОГО гсрмОГрсоб РЗЗОВСТЕЛ 5.По сигналу с генератора 8 импульсов коммътатор полклочает ко входам измерителей 9 и 1 О первый градуируемый терыопреобрязователь. Пои подключении Град ируемого термопреобразователя коммутатор формирует импульс синхронизации запускаюцнй измерители 6 и 9 тепловой инерции,...

Номер патента: 957015

Опубликовано: 07.09.1982

Автор: Гуревич

МПК: G01K 17/08

Метки: тепла

...Цель изоберений зти контроУказаннаддерживаю957015 Формула изобретения Составитель Г. МухинаТехред А. Бойкас Корректор А. ДзяткоТираж 887 ПодписноеИИПИ Государственного комитета СССРпо делам изобретений и открытий5, Москва, Ж - 35, Раушская наб., д. 4/5ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор С. ПатрушеваЗаказ 6583/28- ВН 113 илиалтока тепломера путем изменения температуры ее стока.На чертеже приведена схема изотермического калориметра с тепломером, реализующего способ измерения тепла.Калориметр содержит ячейку 1 с испытуемым объектом. примыкающий к ней тепломер 2, где И - его исток, С - сток, со стороны стока с тепломером 2 контактирует холодильник З,ж в месте контакта истока тепломера с ячейкой 1 установлен преобразователь 4...

Номер патента: 958872

Опубликовано: 15.09.1982

Авторы: Заикин, Михеичев

МПК: G01K 1/14

Метки: поверхности, температуры

...кольцо и установленные на нем термодатчики 3.Однако в этом устройстве кольцо прижимается на всей своей длине к поверхности, температура которой измеряется, вызывая искажение температурного поля на поверхности и внутри твердого тела.Измерение температуры поверхности в этом случае проводится с низкой точностью. Инерционность такого устройства значительна, что вызывает дополнительные погрешности при измерении нестационарных температур,958872 Формула изобретения Составитель ГТехред А. БойкаТираж 887 ухинаК П р Н. Киштулинец770/55ВНИИПИпо д13035,. МоФилиал ППП Редак Заказ рректор М. Костдпнсное СР Государственного ком лам изобретений и о ква, Ж - 35, Раушска Патент, г. Ужгород,итета ССткрытий я наб., д ул, Прое 4/5ная, 4...

Номер патента: 958873

Опубликовано: 15.09.1982

Авторы: Карюк, Лагутин, Лебедев

МПК: G01K 1/14

Метки: колеблющемуся, крепления, продольно, стержню, термопары

...прижатие осуществляется пружиной П-образной формы с отверстием под стержень в центре и диэлектрическими наконечниками на ее концах, при этом электроды складывают в виде петель, которые пропускают одна в другую, концы петель намоткой закрепляют на диэлектрических наконечни958873 Формула изобретения 3ках и петлей каждого электрода охватывают пропущенный в отверстие стержень.На чертеже изображено устройство, реализующее предлагаемый способ.Устройство содержит стальную пружину 1 П-образной формы с отверстием в центре, диэлектрические наконечники 2, петли электродов 3 и 4 из хромелевой и никелевой проволок, образующие термопару, концы 5 электродов, намотанные на диэлектрические наконечники 2, выводы 6 и стержень 7.Способ крепления...

Номер патента: 958874

Опубликовано: 15.09.1982

Авторы: Иванов, Пеклер

МПК: G01K 7/00

Метки: термометр, цифровой

...термометре используются термо преобразователи, нелинейность которых относительно невелика, в среднем не превышает 5% от диапазона измеряемых температур. При этом блок памяти 3, сумматор 4 и регистр 5 вычисляют только погрешность нелинейности термопреобразователя, а не значение температуры как у прототипа. Точность измерения температуры при этом практически не изменяется.Цифровой термометр работает следующим образом.Весь диапазон измеряемых температур разбит на п поддиапазонов. Для каждого поддиапазона в соответствии с характеристикой термопреобразователя установлено определенное приращение температуры, хранимое в соответствующих ячейках блока памяти.Термопреобразователь 1 преобразует температуру в напряжение. По команде с блока...

Номер патента: 958875

Опубликовано: 15.09.1982

Авторы: Баран, Баринов, Голуб, Хайтин

МПК: G01K 7/22

Метки: температуры

...поступает на вход логарифматора тока 7.При прохождении тока через диод 8 на немвозникает напряжение)= ц 81 п +1 о,где К - постоянная Больцмана;с 1 - элементарный заряд;0 - абсолютная температура;1 - характеристический ток диода;Ко в объемное сопротивление диода.Это напряжение подается с выхода логарифматора 7 на интегратор 9, на котором оно интегрируется в течение интервала времени Т. К концу этого интервала напряжение на интеграторе равноУил01 п-д-+К 1-где Т - постоянная времени интегратора,В момент времени 1 =от задатчика 10поступает сигнал на выключение ключа 4и включение ключа 5. На вход логарифматора тока 7 поступает ток 1 от источникатока 2. Возникшее на выходе логарифмато 5 1 О 5 20 25 30 35 40 45 50 55 ра 7 напряжение Ц...

Номер патента: 958876

Опубликовано: 15.09.1982

Авторы: Дмитриев, Непомнящий, Фолимонов

МПК: G01K 7/32

Метки: величин, неэлектрических

...образователь тоту, подклютеля, опорный ктурная 1Изобретение относится к измерительнойтехнике гидрометеорологического приборостроения и предназначено для измеренияпараметров окружающей среды, преимущественно температуры.Известно устройство для измерения температуры, содержащее автогенератор с термочувствительным пьезорезонатором, опорный генератор с термостабильным резонатором, соединенные со входом импульснофазового детектора, отсчетный блок 11,Недостатком устройства является то, чтоего нельзя использовать в качестве измерителя температуры в автоматических гидрометеорологических станциях, где предусматривается унифицированная градуировочнаяхарактеристика при заданном времени усреднения,Цель изобретения - повышение точности измерения...

Номер патента: 958877

Опубликовано: 15.09.1982

Авторы: Будагян, Каринский, Мировицкий, Слока

МПК: G01K 11/18

Метки: многоточечного, температуры

...фотоприемником 11, Выходы всех фотоприемников и измерителя интенсивности света подключены блоку анализа и регистра ции температуры 12, включающему в себя коммутатор 13, многоканальный усилитель 14, многоканальные предупреждающий 15 и отключающий 16 пороговые блоки, регистратор 17 и блок отключения 18.В устройстве используются термочувствительные пленки, например, на основе жидких кристаллов, показатели преломления, а соответственно, и коэффициенты отражения и пропускания которых зависят от температуры,Устройство работает следующим образом.Сигнал от оптического квантового генератора 1 через измеритель 2 интенсивности света, служащий для нормировки электрических сигналов, поступающих к усилителю 14, с целью компенсации...

Номер патента: 958878

Опубликовано: 15.09.1982

Авторы: Грибок, Зорий, Обозовский, Пуцыло

МПК: G01K 15/00

Метки: градуировки, преобразователя, термоэлектрического

...и свободных концов ТП, суммарная термо-ЭДС в цепи термопары равная нулю. Поэтому справедливо равенство Е( 9,80) = О, которое положено в основу30 работы устройства.В .исходном состоянии блок управления 18 посредством источника питания 10 нагревателя 9 устанавливает нижнюю температуру 8 рабочего конца градуируемого35 ТП 1 и дает команду на замыкание контактов переключателя 4 и размыкание контактов переключателя 5. При этом на вход вольтметра 8 через коммутатор 7 подается выходная термо-ЭДС ТП 1, равная Е = 40 = Е( ОьОо), где 91 - температура рабочего конца ТП 1; О - температура свободных концов ТП, размещенных в нуль-термостате 11, Оо= ОС. С выхода вольтметра 8 на вход блока регистрации (цнфрового отсчетного устройства) поступает код...

Номер патента: 958879

Опубликовано: 15.09.1982

Авторы: Борисов, Семенов, Суетин

МПК: G01K 17/06

Метки: аккомодации, газов, тепловой

...мембрана установлена поперек вакуумной камеры и делит ее на две части, соединена в центре с концом металлической нити, другой конец которой через электрический изолятор и растягивающую пружину прикреплены к торцовой стенке вакуумной камеры, а вспомогательная мембрана устанолена параллельно основной, изолирована от корпуса камеры и электрически соединена с колебательным контуром 1.С-генератора,На чертеже представлена схема предлагаемого устройства.Устройство содержит вакуумную камеру 1, внутри которой расположена металлическая нить 2, подсоединенная своими концами через электрический контакт 3 к источнику постоянного тока 4, измеритель температуры исследуемого газа (не показан) блок измерения давления исследуемого газа и температуры...

Номер патента: 958880

Опубликовано: 15.09.1982

Авторы: Геращенко, Илющенко, Маркин, Сажина

МПК: G01K 17/08

Метки: нестационарного, потока, теплового

...скорость изменения температурыприемной (лицевой) поверхности термочувствительного элемента;л, - коэффициент теплопроводности; Ь - толцина чувствительного элемента; ь 1 - перепад температур на чувствительном элементе.Этот способ осуществляют устройством, содержащим датчик теплового потока с термочувствительным элементом, подключенным через усилитель к первому входу сумматора, термоэлектрический преобразователь, закрепленный на лицевой поверхности термочувствительного элемента и подключенный через дифференциатор ко второму входу сумматора 2.Недостатком способа является то, что при измерении существенно нестационарных тепловых потоков информация от основного(12111-Тло Составитель В. КулТехред А. БойкасТираж 887осударственного комитам...

Номер патента: 958881

Опубликовано: 15.09.1982

Авторы: Дехтярчук, Кудлак

МПК: G01K 17/16

Метки: количества, тепла

...ноимпульсного модулятора 7 с некоторым запозданием, достаточным для установления напряжения на термопреобразователе сопротивления 4, будет формироваться импульс, длительность которого пропорциональна температуре теплоносителя в под водящем трубопроводе.В логическом элементе 13 указанный сигнал заполняется счетными импульсами от генератора счетных импульсов 12, пакет которых поступает на суммирующий вход реверсивного счетчика 15.При этом число счетных импульсов, поступивших на суммирующий вход реверсивного счетчика 15, пропорционален произведению количества объема теплоносителяна температуру теплоносителя в подводящем трубопроводе.По истечении некоторого времени, достаточного для отработки широтно-импульсныммодулятором 7 импульсного...

Номер патента: 960552

Опубликовано: 23.09.1982

Авторы: Вороханов, Левашов, Лукьяненко, Суровцев, Шейко

МПК: G01K 13/08

Метки: вращающегося, изделия, температуры

...совместно с цилиндрическим корпусом стянут шпильками 29, а на его поверхности выполнены приливы оси30, на которые насажены в два рядаролики 31, установленные на направляющих 32, параллельных .штоку, Однапара роликов имеет приводные рукоятки 33, а на направляющих 32 в мес"тах, соответствующих определеннымрадиусам контролируемых валов, приварены обрезки трубок 34, куда входят штыревые фиксаторы 35 с закругленной головкой. Перед работой,на.шток 21 устройства насаживаются ступицей сменная направляющая 13 радиус кривизны которой соответствует радиусу кривизны контролируемого вала и фиксируется быстросъемной шайбой 22. Затем на сменную направляющую заводится головка 1 своей площадкой 10, после чего.устанавливается съемный упор 19, который...

Номер патента: 960553

Опубликовано: 23.09.1982

Авторы: Дорогова, Перескоков

МПК: G01K 17/00

Метки: калориметр, проточный

...П 4-Гб. (прототип). 3 96055 сплава Иуда 2, электроизолирующей трубки 3, контрольного термометра 4, электротеплоизолирующих шайб 5, термоэлектрического тепломерв 6, состоящего из кольцевых термобатарей, электрических ьыводов 7, потенциометрического комплекта 8, теплоэлектростойкого покрытия 9, теплообменника 10, вывода 11, теплообменника, змеевика 12, вьода 13 зме- . евика, калорифера 14 в линии питания 1 О змеевика, емкости 15 с инертным газом, источника 16 электроэнергии, электронагревателя 17, тоководов 18, теплопроводяшего бандажа 19, проточной камеры20, охранной жидкости 21, корпуса 22, 15 вакуумной промежуточной полости,23.Устройстьо работает следующим образом.После продувки через вход трубы 1 и камеры 20 сухим сжатым гелием...

Номер патента: 964477

Опубликовано: 07.10.1982

Авторы: Банников, Гоцуленко

МПК: G01K 3/10

Метки: температуры

...и блок 11 задержки. 1 ЕБлок 8 выделения модуля сигнала, логарифмический усилитель 9, вычитающий блок 10 и блок 11 задержки образуют контур автоматической настройки корректирующего звена, ко Ю торый осуществляет подстройку постоянной времени корректирующего зве" на в соответствии с изменением пока" зателя тепловой инерции тержопреобразователя. 20Блок 8 выделения модуля сигнала может Ьыть выполнен по принципу двухполупериодного (на операционных усилителя) выпрямителя сигналов, иначе усилителя абсолютного уровня, т,е. модуля сигнала.Устройство работает следующим образом.При воздействии на вход термопреобразователя нарастающей или падающей температуры (в приведенном примере. температура падает - кривая а), на входе дифференцирующего...

Номер патента: 964478

Опубликовано: 07.10.1982

Авторы: Булдин, Евстратов, Кухарев, Логинова

МПК: G01K 7/00

Метки: многоканальное, температуры

...схема многоканального устройства для измерения температуры.Устройство содержит датчики 1температуры, коммутатор 2 с входомдля внешнего адреса, дешиФратор 3,операционный усилитель 4 с отрицательной обратной связью иэ делите 78 4ля напряжения, выполненного на резисторах и ключах со схемами управления, АЦП 5 с входом для внешнего запуска и выходом "Конец измерений", и логических схем И б по числу разрядов кода номера опрашиваемых каналов,а логических схем И 7 по числу разрядов измерительной информации, два узла 8 и 9 гальванической развязки на оптронах, первый из которых содержит (и+1) входных и выходных каскадов, причем входы первого узла соединены с соответствующими выходами и логических схем И, а (и+1)-й вход соединен с...

Номер патента: 964479

Опубликовано: 07.10.1982

Авторы: Колтунов, Ноженко

МПК: G01K 7/02

Метки: поверхности, тела, температуры, упругого

...горячим спаем 5 к задля йзмерения температуры.поверхно" данной точке исследуемой поверхности упругого тела, общий вид Исод, сти 19 (при расположении его перпенное положение, на 4 иг. 2 -.то жег дикулярно к ней) до соприкосновения рабочее положение, . торца 20 упора-ограничителя с поверхУстройство содержит полый корду 25 ностью 19, При этом силу прижатия1, в котором. размецен. подпружинен, . контролируют по шкале 17 хвостовиканый шток 2 с двумя каналами 3 для 7, В этом,положении проводят региотвода проводою М термопары (напри страцию температуры поверхности 19мер, керамическая двухканальная со- упругого тела. Все детали устройстваломка)Дпя удержания шТока 2 в под :ЗЕ могут быть выполнены из любых недепружиненном состоянии на шток...

Номер патента: 964480

Опубликовано: 07.10.1982

Авторы: Касаткина, Майоров, Малафеева

МПК: G01K 7/02

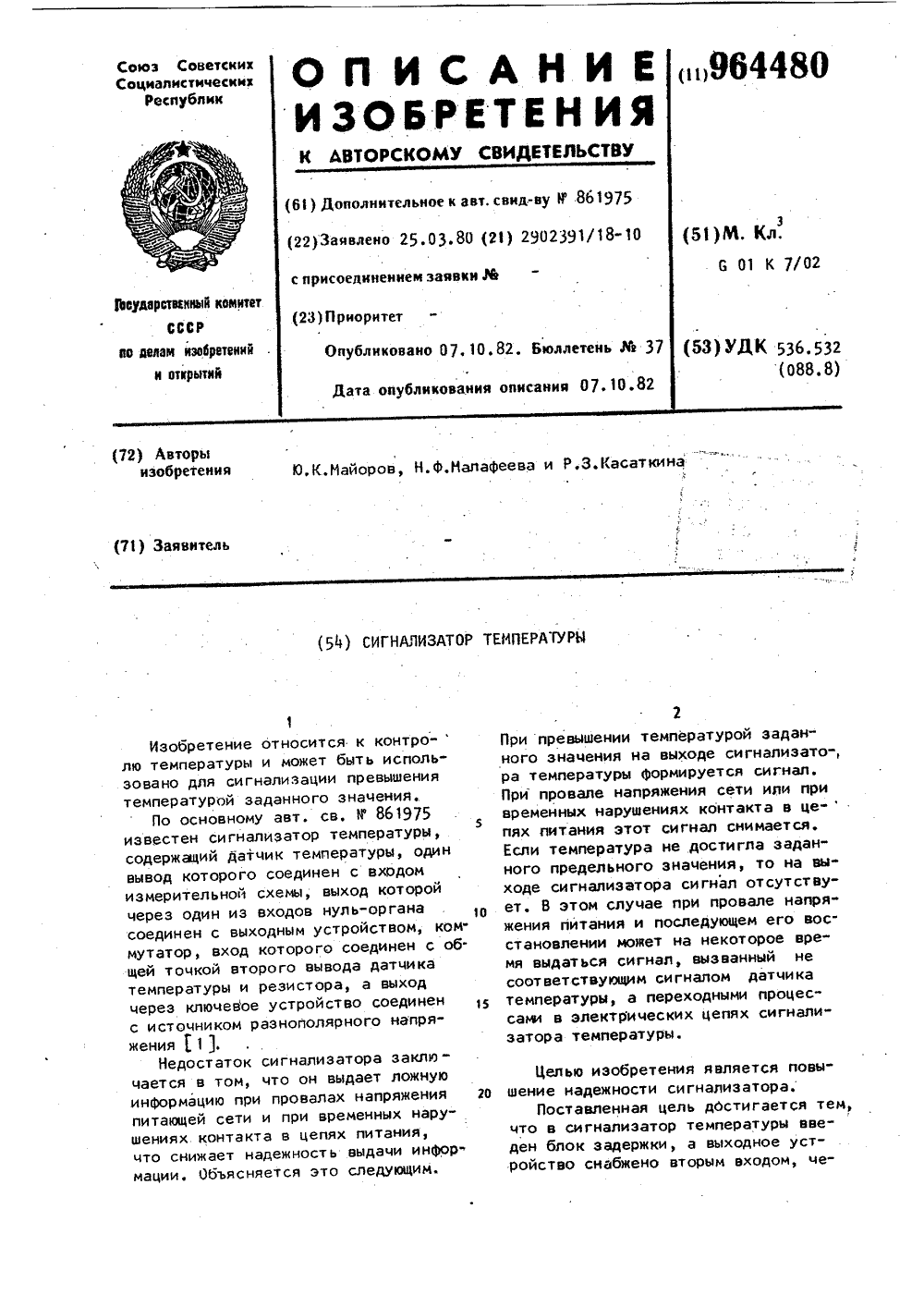

Метки: сигнализатор, температуры

...5 задержки. Нуль-орган 3 через измерительную. схему 2 соединен с датчиком температуры. Один 10из входов выходного устройства 4соединен с выходом нуль-органа 3,а другой его вход подключен к выходу блока 9 задержки. Вход блока 5 задержки соединен с шиной 6 питания. 13Параметры измерительной схемы выбраны таким образом, что при йревышении температурой в зоне установкидатчика температуры заданного значе"ния происходит срабатывание нуль-ор" 2 агана и с,выхода его подается сигнална первый вход входного устройства.Если на втором входе выходного устройства, подключенном к. выходу блоказадержки, присутствует разрешающийсигнал, то аыходное устройство выда",ет сигнал о превышении температуройзаданного предельного значения;Выходное устройство...

Номер патента: 964481

Опубликовано: 07.10.1982

Автор: Удовенко

МПК: G01K 7/14

Метки: газового, потока, температуры

...блоке 4. Этот сигнал ,.умножается в блоке б на величину постоянной времени датчика давления, которая поступает из задатчика 12. Сигналы из сумматора 8 и термодатчикасоответственно через фильтры-преобразователи 1 О и 9 поступают на вход вычислителя 11.: В нем определяется постоянная времени термодатчика, величина которой в блоке 5 умножается на производную выходного сигнала термодатчика 1, полученную в дифференцирующем блоке 3. На выходе сумматора 7 сигнал температуры газового потока образуется путем сумюрования сигнала от термодатчика 1 с сигналом, полученным в блоке 5 умно- женин.Вычисление постоянной времени термодатчика осуществляется следующим образом.Давление и температура в одном сечении газотурбинного двигателя из- фменяются...

Номер патента: 964482

Опубликовано: 07.10.1982

Автор: Думченко

МПК: G01K 7/16

Метки: нити, температуры, электропроводящей

...находящихся под напряжением.Наиболее близким к изобретению по технической сущности и достигае- . 20 мому результату является способ контроля температуры электропроводящей нити, находящейся под напряжением, заключающийся в измерении падения напряжения на нити, силы тока черезнее и определении ее сопротивления 21,Недостатком указанного способаявляется низкая точность контролятемпературы, так как часть напряжения падает на сопротивлении контактов нити с внешней цепью,Цель изобретения - повышение точности контроля.Поставленная цель достигаетсятем, что дополнительно измеряют площадь поперечного сечения нити, поступающей в камеру пиролиза с жидкими контактными затворами, и температуру одного из этих затворов,а температуру нити...

Номер патента: 964483

Опубликовано: 07.10.1982

Авторы: Гамкрелидзе, Гургенидзе, Миндели

МПК: G01K 13/08

Метки: машин, обмоток, температуры, электрических

...блока 14, блок 15 соавнения своиии входами подключен к выходу нелинейного блока 14 и к выходу де" лителя 7, а выходом - к упоавляющему входу блока 16 упоавления, кото.оый входом подключен к симмистооу 17, включенному в цепи нагрева, а50 входом рабочего напряжения к зажимам выключателя 18 источника питания, Устройство .содержит также выпояиитель 19, котооый своим входом .чеоез симмистоо 17 подключен к под ,вижным контактаи выключателя 18 ис" точника питания, а выходом к питающим точкам токосъемников 20, вокруг формации АЗЭ 2, отключаются контакты3 и поскольку на выходах выпрямителей 5 и 6 напряжение поддерживаетсяпостоянным, а на выходах выпрямика сравнения, блока управления, симмистора, добавление 111 вторицной обмотки...

Номер патента: 964484

Опубликовано: 07.10.1982

Авторы: Агалакова, Домрачева

МПК: G01K 15/00

Метки: времени, газовый, помещенного, постоянной, поток, термопреобразователя

...Ф Фя а гчт сФ оФ 12) где Г (Т температурный множитель,где ф - коэффициент теплоотдачи вариация численного значения которо.цувствительного элемента; го для чувствительных элементов иэ- тепловой Факртор определяе- материалов, нашедших широкое примене.р 30мый полной теплоемкостью ние в термометрии, не превышает 2 р вчувствительного элемента рабочем диапазоне их температур.и зависящий от температуры; Для практических расчетов форму 9 о - тепловой Фактор чувстви- ла 3 ) может быть заменена простойтельного элемента при тем- приближенной формулой ( 1 ), которая,пературе 273 К Зф как показывают расцеты вызывает по 1Ч - критерий неравномерности, грешность в определении постояннойчисленное значение которо- :времени не более 1,53,го для...

Номер патента: 964485

Опубликовано: 07.10.1982

Авторы: Геращенко, Шубенко

МПК: G01K 17/08

Метки: калориметрическая, ячейка

...куба со снятойпередней стенкой 1 граньо); на фиг.2,развертка граней куба на плоскости и3 96 И 8 схема включения двух противолежащих датчиков.Калориметрическая ячейка содержит датчики 1 теплового потока, например слоистые датчики, образующие разъемный пустотелый куб.Датчик 2 выполнен съемным для помещения внутрь куба образца исследуемого массива 3. Коммутация термочувствительных элементов датчиков 1 с из ф мерительной и регистрирующей аппаратурой не показана) производится при помощи соединительных проводов 4, Образующие противоположные грани куба датчики включены дифференциально 1 з и имеют общий средний вывод 5,Калориметрическая ячейка работает следующим образом.гВнутрь пустотелого куба помещают образец исследуемого массива,...

Номер патента: 966504

Опубликовано: 15.10.1982

Авторы: Керножицкий, Потехин, Юсупов

МПК: G01K 5/22

Метки: медицинский, термометр

...жидкостью 3, Фиксатор в виде размещенной корпусе и ЗО притертой к нему стеклянной трубки966504 Формула изобретения фиа 4, заканчивающейся рукояткой 5, на которойимеется ограничитель б, двапостоянных магнита 7, закрепленные диаметрально противоположно внутритрубки 4 и обращенные друг к другу разноименными полюсами, трубчатый 5 экран 8 из ферромагнитного материала с двумя продольными вырезами, размещенный в месте закрепления магни-, тов на капилляре 9, шкалу 10, Сектор 11 на корпусе 1 служит для 10 движения ограничителя б.Термометр работает следующим образом.При размещении резервуара 2 в месте измерения ферромагнитная жидкость 15 нагревается и, расширяясь, поднимается по капилляру 9, останавливаясь на некотором...

Номер патента: 966505

Опубликовано: 15.10.1982

Авторы: Горюнов, Заборня, Иванов, Морозов, Мухин

МПК: G01K 7/16

Метки: измеритель, температуры, цифровой

...соответствующей измеряемой температГре55Мд (3)Тгде Г 1 - частота импульсов, поступающих на второй вход формирователя интервала времени с 60первого выхода генератораимпульсов,По переднему Фронту этого импульса устанавливаются в нулевое состояние счетчики б и 11 и разрешается счет импульсов счетчику 5, который до этого находится в нулевом состоянии. Импульсы с частотой Г посту 2 пают с второго выхода генератора импульсов на счетный вход счетчика 5 и изменяют состояния его выходов, Выходной код счетчика сравнивается с кодом ПЗУ схемой сравнения кодов. В ПЗУ заранее запрограммированы значения кодов ЬМ; ,соответствующие изменению термо-ЭДСаО=0-О.при изменении температуры (фиг. 2)дс =с)дс 1 дг сои 1где ьс - отрезок аппроксимации,Схема...
