Устройство управления дозатором сыпучих материалов

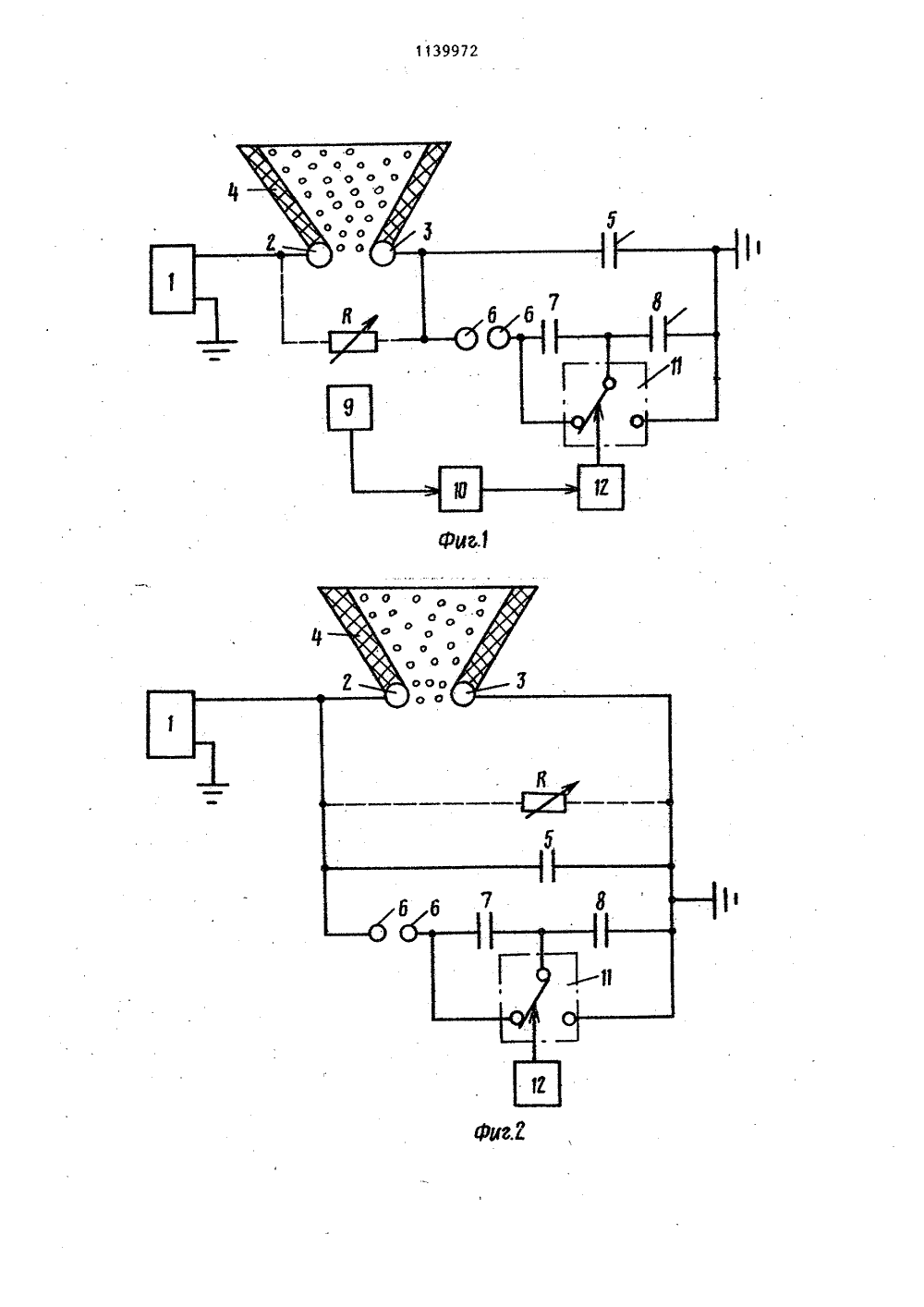

СОЮЗ ССОЦИАЛИСТРЕСПУБ 9) 01) 13 00 ЕТЕНИЯ во ССС 978.СССР980 ИЯ ДОЗА- ержащееокого выходу черенойклево то ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ИСАНИЕ ИЗ н свтсссссмс ссидсссл(54)(57) УСТРОЙСТВО УПРАВЛЕН ТОРОИ СЫПУЧИХ МАТЕРИАЛОВ, со источник постоянного тока вы напряжения, к высоковольтномус которого подключены устаиовл в выходном отверстии бункера электрода, причем один иэ них параллельно соединенные емкос накопитель и искровой разряд с конденсатором подключен к му выходу источника постоянн ка высокого напряжения, о т л и -ч а ю щ е е с я тем, что, с цельюповышения точности дозирования эасчет повышения стабильности срабатывания искрового разрядника, в неговведены дополнительный конденсатор,включенный между конденсатором и нулевым выходом источника постоянноготока высокого напряжения, датчик массы в приемнике сыпучего материала,преобразователь, коммутатор с приводом, причем выход датчика массысоединен через преобразователь с приводом коммутатора, а дополнительныйконденсатор в месте соединения с конденсатором подключен к общей клеммекоммутатора, при этом одна клеммакоммутатора соединена с общей клеммой конденсатора и искрового разрядника, а вторая - с нулевым выходомисточника высокого напряжения постоянного тока.1139Изобретение относится к приборостроению и может быть использованов сельском хозяйстве, пищевой и других отраслях промыпенности,Известно устройство управлениядозатором сыпучих материалов, содержащее коронирующий и некоронирующийэлектроды, установленные на выходномотверстии дозатора, искровой разрядник, конденсатор 13. 1 ОНедостатком данного устройстваявляется низкая точность управлениядозированием.Наиболее близким по техническойсущности и достигаемому результату 15к изобретению является устройстводля управления дозатором сыпучих ма"териалов, содержащее включенныев электрическую схему источникапостоянного тока высокого напряже О. ния коронирующий и некоронирующийэлектроды, емкостной накопитель,конденсатор, включенный последовательно с искровым разрядником, причем конденсатор шунтирован дополни; тельным регулировочным сопротивле нием 1 2.1.Недостатком известного устройства является низкая точность управления дозированием, обусловленная не- ЗОстабильным зажиганием искрового разрядника,Цель изобретения - повышение точности дозирования за счет повышениястабильности срабатывания искровогоразрядника.Укаэанная цель достигается тем,, что в устройство управления дозатором сыпучих материалов, содержащееисточник постоянного тока высокого: напряжения, к высоковольтному выходукоторого подключены установленныев выходном отверстии бункера дваэлектрода, причем один из них черезпараллельно соединенные емкостнойнакопитель и искровой разрядникс конденсатором подключен к нулевомувыходу источника .постоянного токавысокого напряжения, введены дополнительный конденсатор, включенныймежду конденсатором и нулевым выходом источника постоянного тока высок го напряжения, датчик массы в приемнике сыпучего материала, преобразователь, коммутатор с приводом,причем выход датчика массы соединенчерез преобразователь с приводомкоммутатора, а дополнительный конден - 4 912 л сатор в местесоединения с конденса"тором подключен к общей клемме коммутатора, при этом одна клемма коммутатора соединена с общей клеммойконденсатора и искрового разрядника,а вторая - с нулевым выходом источника высокого напряжения постоянноготока.На фиг, 1 представлена схемаустройства управления дозатором сыпучих материалов; на фиг. 2 - то же,вариант выполнения; на фиг. 3 и 4кривые изменений напряжений соответственно на емкостном накопителе (кривая 1), искровом разряднике (кривая 2), дополнительном конденсаторе(кривая 3), конденсаторе (кривая 4),коронирующем и некоронирующем электродах (кривая 5) .Устройство содержит источникпостоянного тока высокого напряжения 1, электроды 2 и 3, установленные в выходном отверстии бункера 4,емкостной накопитель 5, искровойразрядник 6, конденсатор 7, дополнительный конденсатор 8, датчикмассы 9 в приемнике сыпучего материала, преобразователь 10, коммутатор 11 с приводом 12,Работа устройства (фиг, 1) осуществляется следующим образом.В момент времени Со включаетсяисточник 1. При этом напряжение наэлектродах 2 и 3 практически мгновенно увеличивается до некоторогозначения 0 (кривая 5 на фиг. 3),так как емкость между ними намногоменьше емкости емкостного накопителя 5. Ток, протекающий через электроды 2 и 3, заряжает емкостной накопитель 5. Напряжение на последнемрастет, а на электродах 2 и 3 уменьшается. До момента времени С напряжение, приложенное к искровому раз,ряднику 6 (кривая 2), равно напряжению на емкостном накопителе 5.В момент С напряжение на искровом разряднике 6 достигает напряжения срабать 1 вания П , и он срабатывает (пробивается), в результате чего емкостной накопитель 5, практически мгновенно разряжаясь, заряжает дополнительный конденсатор 8 (замкнут левый контакт коммутатора 11) до некоторого значения У (пунктирная кривая 3 на фиг. 3). При этом напряжение на электродах 2 и 3 скачком возрастает до значения, превышаю30 35 40 Э 1139 щего уровень запирания истечения 0 и истечение запирается.После момента времени . начинаетч ся новый цикл зарядки емкостного накопителя 5, в результате чего напря жение на электродах 2 и 3 снижается и в некоторый момент времени 1 ста 2 новится равным напряжению отпирания истечения 0 и истечение отпирается. С момента времени й напряжение на 10 искровом разряднике 6 меньше напряжения на емкостном накопителе 5 на величину 0 . Поэтому разрядник не срабатывает,когда напряжение на емкостном накопителе 5 в момент времени й 15з достигает значения 0дрВ момент времени 1 порция достигает требуемой массы и датчик массычерез преобразователь 10 запускает привод коммутатора 12, который 20 замыкает правый контакт коммутатора 11, дополнительный конденсатор 8 разряжается, в результате чего напряжение на искровом разряднике 6 скачком увеличивается и последний проби вается, Емкостной накопитель 5, практически мгновенно разряжаясь, заряжает конденсатор 7 до некоторого значения 0 , При этом напряжение на 1электродах 2 и 3 скачком возрастает и запирает истечение, После момента времени С начинается новый цикл зарядки емкостного накопителя 5, в результате чего напряжение на электродах 2 и 3 снижается и в некоторый момент времени 1 стано 5 вится равным напряжению отпирания истечения 0 и истечение отпирается. С момента времени С напряжение на искровом равряднике 6 меньше напряжения на емкостном накопителе 5 на величину 0. 972В момент времени С порция дозируемого материала достигает требуемой массы и датчик массы 9 через преобразователь 10 запускает привод коммутатора 12, который замыкает левый контакт коммутатора 11, кон,денсатор 7 разряжается, в результате чего напряжение на.искровом разряднике 6 скачком увеличивается и последний пробивается.Таким образом, в интервалах времени й -й и й -й 5 обеспечивается дозирование, а в интервалах време,ни г. -с и й - - пауза.Шунтированием электродов 2 и 3 сопротивлением на порядок меньше сопротивления между электродами возможно уменьшить влияние изменения влаж-, ности материала на процесс зарядки емкостного накопителя 5.Отличие работы варианта устройства, представленного на фиг, 2 от устройства, изображенного на фиг. 1, заключается в том, что при пробое искрового разрядника 6 напряжение на электродах 2 и 3 скачкообразно убывает. Поэтому в интервалах времени 1-С С -1 при доэировании сыпу 3чего материала происходит дозирование, а в интервалах времени С -йЪф 5-й+ - пауза.В устройстве управления дозатором сыпучих материалов можно использовать конденсаторы, предназначенные для работы на напряжении в О и более раз меньше, чем емкостного накопителя 5, Поэтому предлагаемое устройство позволяет путем коммутации в низковольтных цепях обеспечить практически мгновенное срабатывание высоковольтногоразрядника, что повышает точность дозирования./5 филиал ППП "Патент", г.ужгород, ул.Проектная, 4 0 Тир НИИПИ Госудно дел 35, Москва,аж ЗО 3 рственного коам изобретений Ж, Раушска Подписитета ССС открытинаб., д.
