Устройство для определения параметров магнитного поля

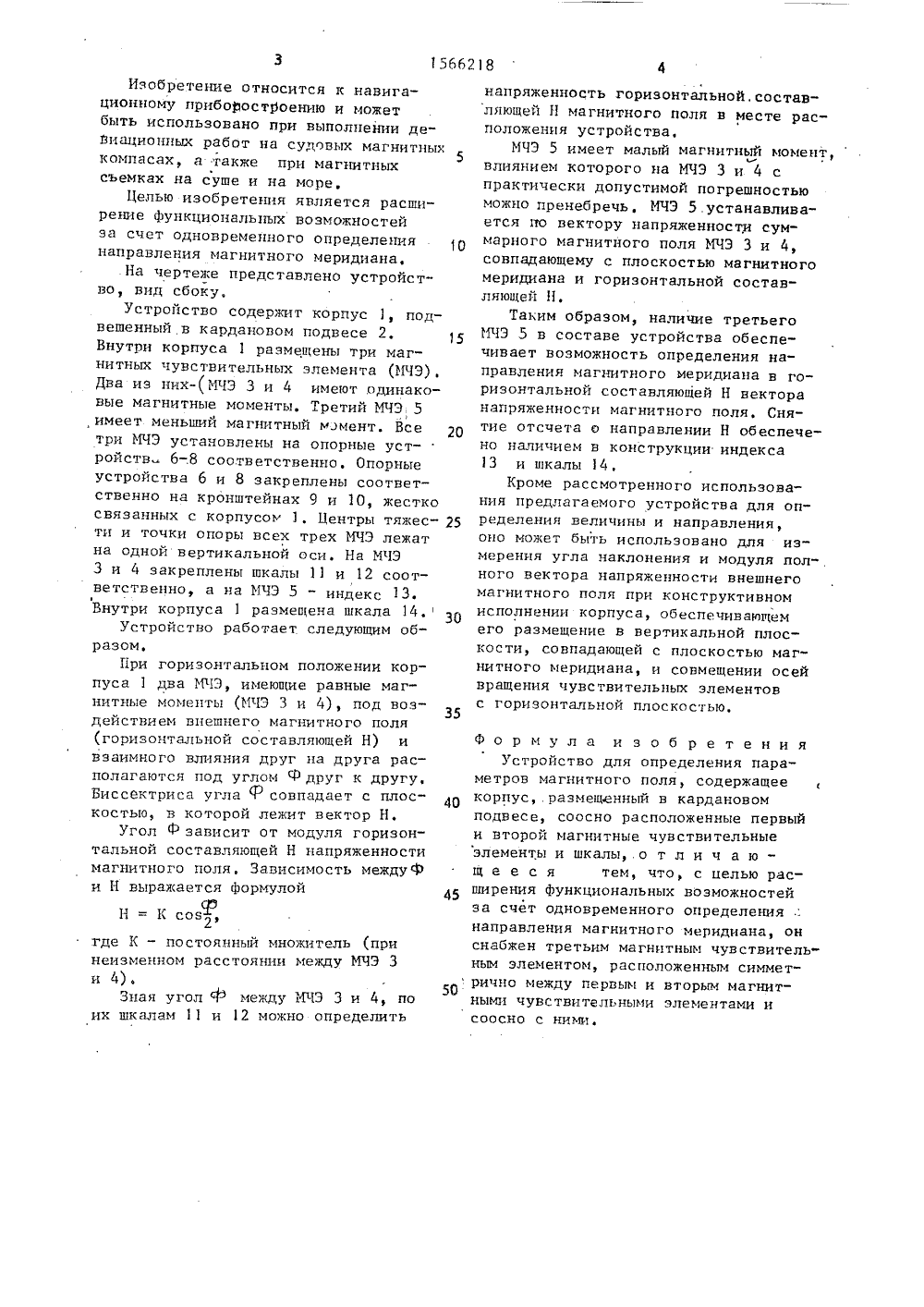

СОЮЗ СОВЕТСНИХСОЦИАЛИСтиЧЕСНИХРЕСПУБЛИК И 9) ЯО и) 51,)5 С 01 ГО ПО ПР тся по вектоого магнитс направлетами ру н ного навлив и 4, ус ряженнос оля сов сумчар дающ мери ем гни тно ан л 7 АРСТВЕННЫЙ КОМИТЕТ. РЕТЕНИЯМ И ОТКРЫТИЯМ Т СССР ОПИСАНИЕ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯПАРАМЕТРОВ МАГНИТНОГО ПОЛЯ(57) Изобретение относится к навигационному приборостроению и может бытиспользовано для определения параметров магнитного поля. Целью изобретения является расширение функциональных возможностей за счет одновре ТЕНИЯЯ менного определения направления магнитного меридиана. При горизонтальномрасположении корпуса 1 два магнитныхчувствительных элемента 3 и 4, имеющих равные магнитные моменты, подвоздействием внешнего магнитного поляи взаимного влияния располагаются подуглом Ф друг к другу, зависящему отмодуля го 1 изонтальной составляющейнапряженности:магнитного поля. Магнитный чувствительный элемент 5,установленный соосно и симметричнос магнитными чувствительными элемен50 Изобретение относится к навигационному нрибо 1 ост 1 оению и можетбыть использовано при выполнении де"Виационных работ на судовых магнитныхкомпасах, а также при магнитныхсъемках на суше и на море,Целью изобретения является расширение функциональных возможностейза счет одновременного определениянаправления магнитного меридиана.На чертеже представлено устройство, вид сбоку,Устройство содержит корпус 1, подвешенный в кардановом подвесе 2,Внутри корпуса 1 размещены три магнитных чувствительных элемента (МЧЭ),Два из них-(МЧЭ 3 и 4 имеют,одинаковые магнитные моменты, Третий МЧЭ 5имеет меньший магнитный момент. Всетри МЧЭ установлены на опорные устройств 6-.8 соответственно, Опорныеустройства 6 и 8 закреплены соответственно на кронштейнах 9 и 10, жесткосвязанных с корпусом 1. Центры тяжести и точки опоры всех трех МЧЭ лежатна одной вертикальной оси. На МЧЭ3 и 4 закреплены шкалы 11 и 12 соответственно, а на МЧЭ 5 - индекс 13.3Внутри корпуса 1 размещена шкала 14,Устройство работает следующим образом.При горизонтальном положении корпуса 1 два МЧЭ, имеющие равные магнитные моменты (ИЧЭ 3 и 4), под воздействием внешнего магнитного поля(гориэонтальной составляющей Н) ивзаимного влияния друг на друга располагаются под углом Ф друг к другу.БиссЕктриса угла Р совпадает с плоскостью, в которой лежит вектор Н.Угол Ф зависит от модуля горизонтальной составляющей Н напряженностимагнитного поля, Зависимость междуФи Н выражается формулойН=КсоЛ,2 фгде К - постоянный множитель (принеизменном расстоянии между МЧЭ 3и 4).Зная угол Ф между ИЧЭ 3 и 4, поих шкалам 11 и 12 можно определить 5 10 15 20 25 30 35 напряженность горизонтальной. составляющей Н магнитного поля в месте расположения устройства.МЧЭ 5 имеет малый магнитный момент,влиянием которого на МЧЭ 3 и 4 спрактически допустимой погрешностьюможно пренебречь, МЧЭ 5 устанавливается по вектору напряженности суммарного магнитного поля МЧЭ 3 и 4,совпадающему с плоскостью магнитногомеридиана и горизонтальной составляющей Н,Таким образом, наличие третьегоИЧЭ 5 в составе устройства обеспечивает возможность определения направления магнитного меридиана в горизонтальной составляющей Н векторанапряженности магнитного поля, Снятие отсчета о направлении Н обеспечено наличием в конструкции индекса13 и шкалы 14.Кроме рассмотренного использования предлагаемого устройства для определения величины и направления,оно может быть использовано для измерения угла наклонения и модуля полного вектора напряженности внешнегомагнитного поля при конструктивномисполнении корпуса, обеспечивающемего размещение в вертикальной плоскости, совпадающей с плоскостью магнитного меридиана, и совмещении осейвращения чувствительных элементовс горизонтальной плоскостью,формула изобретенияУстройство для определения параметров магнитного поля, содержащее корпус,.размещенный в кардановом подвесе, соосно расположенные первый и второй магнитные чувствительные элементы и шкалы,.о т л и ч а ю - щ е е с я тем, что, с целью расширения функциональных возможностей за счет одновременного определениянаправления магнитного меридиана, онснабжен третьим магнитным чувствительным элементом, расположенным симметрично между первым и вторым магнитными чувствительными элементами исоосно с ними.
