Номер патента: 1443469

Опубликовано: 27.01.2000

Авторы: Бикчурин, Дияров, Загиров, Зиганшин, Кендис, Кудряшова, Магалимов

МПК: C23F 11/00

Метки: защиты, коррозии, нефтепромыслового, оборудования, состав

Состав для защиты от коррозии нефтепромыслового оборудования, содержащий, мас.%: олеиновая кислота 30 и кубовые остатки производства бутилового спирта 70 (ингибитор коррозии СНП 6011Б), отличающийся тем, что, с целью повышения эффективности защиты от коррозии, он дополнительно содержит дегидратированные полиамиды карбоновых кислот кубового остатка синтетических жирных кислот и декстрамина (ПАКК) при следующем соотношении компонентов, мас. %:Ингибитор коррозии СНП 6011Б - 25 - 35ПАКК - 65 - 75

Номер патента: 1755610

Опубликовано: 20.10.1999

Авторы: Абдулмазитов, Абзяппаров, Зиганшин, Мазитов, Рамазанов, Шаяхметов, Шестимиров

МПК: E21B 43/20, E21B 43/32

Метки: нефтяного, пласта, разработки

Способ разработки нефтяного пласта, включающий закачку в пласт вытесняющей жидкости через нагнетательные скважины, отбор продукции через добывающие скважины, закачку тампонирующего материала, эксплуатацию добывающих скважин на форсированном режиме, отличающийся тем, что, с целью увеличения нефтеотдачи пласта, до закачки тампонирующего материала одновременно нагнетательные скважины, оказывающие гидродинамическое влияние на добывающую скважину, подлежащую гидроизоляции, останавливают и пускают на самоизлив, а добывающую скважину эксплуатируют на форсированном режиме до снижения забойного давления не ниже давления газонасыщения, отбор продукции прекращают, и через эту скважину продуктивный...

Номер патента: 845310

Опубликовано: 20.01.1996

Авторы: Айдагулов, Ахметшин, Винкельман, Зиганшин, Марушкин

МПК: B01D 3/28, B01J 19/30

Метки: контактное, процессов, тепломассообменных, химических

КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ТЕПЛОМАССООБМЕННЫХ И ХИМИЧЕСКИХ ПРОЦЕССОВ, включающее попарно расположенные под углом перфорированные пластины, размещенные рядами, отличающееся тем, что, с целью интенсификации процесса за счет выравнивания времени контакта восходящих и нисходящих взаимодействующих потоков, оно снабжено расположенными между пластинами каждой пары вертикальными перфорированными листами и вершины каждой пары пластин одного ряда расположены между соседними парами пластин другого ряда.

Номер патента: 1824859

Опубликовано: 19.06.1995

Авторы: Буданов, Быков, Зиганшин

МПК: C06B 21/00

Метки: зарядов, шланговых

УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ШЛАНГОВЫХ ЗАРЯДОВ, содержащая размещенные по ходу технологического процесса узел приготовления видонаполненного взрывчатого вещества со смесительным устройством, приемную воронку, узел формирования сердцевины из водонаполненного взрывчатого вещества в оболочке из полимерного материала, устройство клипсования наполненной оболочки, узел термостатирования шланговых зарядов, узел приема готовых изделий, отличающаяся тем, что, с целью расширения технологических возможностей за счет возможности изготовления шланговых зарядов неограниченной длины по непрерывной технологии с одновременным повышением ее технико-экономической эффективности, в ней узел приготовления водонаполненного взрывчатого вещества снабжен устройством...

Номер патента: 1824858

Опубликовано: 19.06.1995

Авторы: Быков, Зиганшин

МПК: C06B 21/00

Метки: акванала, головка, зарядов, шланговых, экструзионная

1. Способ изготовления шланговых зарядов из акванала, основанный на формировании полимерной оболочки и формировании в оболочке сердцевины из акванала с последующим клипсованием наполненной оболочки, отличающийся тем, что, с целью расширения технологических возможностей за счет возможности изготовления шланговых зарядов неограниченной длины с одновременным повышением технико-экономической эффективности, в нем формирование полимерной оболочки и сердцевины из акванала осуществляют в процессе одновременного непрерывного формирования их экструдированием при подаче полимерного материала оболочки и акванала сердцевины с соотношением массовой скорости подачи акванала и линейной скорости перемещения оболочки в соответствии с зависимостью

Номер патента: 2002034

Опубликовано: 30.10.1993

Авторы: Абдрахманов, Зайнуллин, Зиганшин, Илясов, Шаяхметов

МПК: E21B 33/13

Метки: заканчивания, скважин

...части снабжена башмаком 8 с кла паном, выполненным в виде шара 9 подседло 10,Кверхнейчасти непроницаемой оболочки 1 завинчен переходник 11 с цементиро 45 вочным отверстием 12, Внутри переходйикэустановлена и зафиксирована втулка 13 сседлом 14 для шэра 15 тэк, чтобы она в этомположении своим телом закрывала цементировочное отверстие 12. В хвостовой части50упомянутой втулки выполнены боковые отверстия 16 под цементировочные отверстия 12. Последние с нчружной стороны перекрыты эластичной манжетой 17, предотвращающей обратный выход тэмпонэжного55раствора в ствол скважины 3, после закачки его в заколонное пространство,Способ осуществляют в следующей последовательностии.После бурения скважины до проектнойглубины геофизическими...

Номер патента: 1838589

Опубликовано: 30.08.1993

Авторы: Зиганшин, Шаяхметов, Шестимиров

МПК: E21B 37/00, E21B 43/11

Метки: заканчивания, скважины

...средство для снятия глинистой корки можно использовать проволочно-пружинистые скребки.Очистку ствола скважины в указанных интервалах осуществляют по такой же технологии, что в химически активной среде по отношению к глинистой корке, в том же водном растворе сульфата алюминия. При этом очистка ствола скважины в интервале продуктивного горизонта не происходит, поскольку цементно-меловая корка очень медленно реагирует с указанным водным раствором сульфата алюминия и за это время не успевает разрушаться,После очистки от глинистой корки ствола скважины в намеченных интервалах затрубное пространство скважины промывают, добиваются установки фильтра 8 напротив продуктивного пласта и далее приступают к цементированию обсадной колонны с...

Номер патента: 1831640

Опубликовано: 30.07.1993

Авторы: Давыдов, Зиганшин

МПК: F23D 14/00

Метки: газовая, горелка

...8. Размеры отверстия соответствуют наружному габариту гофрированного листа 4. Насадка 2 может перемещаться вксиально в пределах высоты канала 3 за счет растяжения или сжатия мягкой вставки 6. В крайнем правом положении насадки 2 (см, фиг.2) основной поток воздуха иэ воздуховода 7 проходит мимо каналов 8. Газ, выходящий из сопл 5. смешивается с минимальным количеством воздуха, попадающим в каналы 3 вследствие разрежения, возникающего за гофрированным листом 4, В крайнем левом положении (фиг.2, пунктир) отверстие 8 насадки 2 почти полностью перекрывается в свету гофрированного листа 4. Поэтому основное количество. воздуха попадает в открытые торцы каналов 3 и движется навстречу газовому потоку, выходящему из сопла 5, В результате ударного...

Номер патента: 1805920

Опубликовано: 30.03.1993

Авторы: Гюнтер, Еськов, Зиганшин, Кечеруков, Монасевич, Петелин

МПК: A61B 17/11

Метки: кишечника, культи, формирования

...слой кишечной стенки 12-перстной кишки, отступая каудально от привратника на 1 см, При помоЩи тупфера рана серозно-мышечного слоя расширена до 5-7 мм, Соответственно размеру кишки подобрано компрессионное устройство. После охлаждения его бранши разведены до угла с перемычкой в 30 и посередине дополнительно согнуты до угла в 150, открытого кнаружи (фиг.1), С помощью пинцета кишки на участке с надсеченным серозно-мышечйым слоем заведена в простве между траншамии перемычкой устройства. Под действием температуры окружающих тканей устройство срабатывало, при этом слизисто-подслизистый слой кишечной стенки плотно сжимался между браншами и перемычкой устройства ( фиг.2). После полного срабатывания,устройства кишка пересечена по его верхнему...

Номер патента: 1804843

Опубликовано: 30.03.1993

Авторы: Ахтямов, Визель, Зиганшин, Зиганшина, Студенцова

МПК: A61K 31/205, A61K 31/21, A61K 31/215 ...

Метки: инфекционно-воспалительных, осложнений, остеосинтезе, профилактики

...лечения.П р им е р 1. Клиническая оценка способа профилактики спицевой инфекции с использованием 15 раствора димефосфона,Под наблюдением находились 60 детей в возрасте 2 - 15 лет, которые были проопе1804843 Составитель А, ЗиганшинТехред М.Моргентал Корректор Л, Филь Редактор Заказ 912 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 рированы по поводу различных ортопедических заболеваний (врожденный вывих бедра, косолапость, кистоэные процессы костной ткани различной локализации и др.), а также по поводу травм (переломы плечевой, бедренной и других костей), Всем больным...

Номер патента: 1788213

Опубликовано: 15.01.1993

Авторы: Гафаров, Зиганшин

МПК: E21B 33/14

Метки: колонн, обсадных, ступенчатого, цементирования

...выполнены конусными, что повышает надежность работы за счет . повышения герметизации соединения безприменения уплотняющих деталей, а про- стота конструкции позволяет сохранить проходной канал устройства равным каналу обсадных труб,Указанная цель достигается тем, что в известном устройстве для ступенчатого цементирования обсадных колонн, включающем кбрпус, сердечник, связанный одной стороной жестким соединением с верхней ступенью обсадной колонны, а другой стороной - телескопическим соединением с корпусом, переходник, жестко связанный с нижней ступенью обсадной колонны и образующей с корпусом и сердечником кольцевую полость, гидравлически связанную с осевым каналом обсадной колонны, теле скопическое соединение корпуса с сердечником...

Номер патента: 1768749

Опубликовано: 15.10.1992

Авторы: Габдуллин, Зиганшин, Кадыров, Санников, Шаяхметов

МПК: E21B 33/13

Метки: колонн, обсадных, ремонта, скважинах

...20 щей пробкой, жестко связанной с нижнейчастью цементировочной пробки и выполненной в виде полого упругодеформирующегося по наружной поверхности корпусадиаметром, превышающим диаметр обсад 25 ной колонны, и центрирующего конуса внижней части корпуса, выполненного меньше диаметра обсадной колонны, при этомпо торцам корпуса выполнены кольцевыепроточки под верхнюю и нижнюю части об 30 садной колонны.На фиг.1 изображена ремонтируемаяобсадная колонна в скважине после отсоединения незацементированной части ее отзацементированной с помощью труборезки35 и приподнятия ее на 10 - 15 см вверх, в продольном разрезе; на фиг.2 - то же, что и нафиг.1, после закачки необходимого объемацементного раствора в заколонное пространство через зазор между...

Номер патента: 1761801

Опубликовано: 15.09.1992

Авторы: Войтенко, Жуков, Зиганшин, Терещенко, Хомичев, Шабанов

МПК: C12N 7/00

Метки: активности, вирусов, инфекционной, процессе, хранения

...на 6 - 7 сутки после заражения, приусловии 30/,-ного падежа взятых в эксперимент животных, Печень морских свинок из 50 мельчают на гомогенизаторе Новоцепегегтуре МРИ/-302 (Польша), К 5 мл 100/,-ногогомогената прибавляют 95 мл раствора добавок: в 100 мл раствора Хенкса растворяют(2,5 - 7,5) г лактозы и (3,0 - 10,0) г инозита.55 Полученный раствор стерилизуют автоклавированием при 121 С 2 часа. Более тонкоеизмельчение полученного 5,-ного гомогената проводят на гомогенизатореМееэопцеп АС туре 853202 (фирма В, Вгав п,ФРГ) при 1500 об/мин двукратно, Послечего рН раствора доводят до 8,01 й раствором йаОН и добавляют(1,0 - 3,0) г фосфатного буфера (ча 2 НРО 4 12 Н 20). При этом рН становится 8,2. Полученный гомогенат разливают по 1 мл...

Номер патента: 1756865

Опубликовано: 23.08.1992

Авторы: Зиганшин, Ляпин, Романова

МПК: G05D 23/13

Метки: газовых, жидких, концентрации, потоках, примесей

...путем измерения концентрации с помощью прибора или лабораторного метода, начального значения расхода и концентрации-примесей в потоке. начального значения расхода газа или жидкости, измерения концентрации примесей и1756865 расхода газа или жидкости и вычисления приведенной концентрации примесей по формулеСприз=Сизм+ Л С=Сизм+Со ЛО Составитель Г, Зиганшин Редактор О. Юрковецкая Техред М,Моргентэл Корректор Н, ШмаковаЗаказ 3087 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 по о . где Сизм - результат измерения концентрации с помощью прибора или лабораторным методом, мл/мл;Оло и Со -...

Номер патента: 1756539

Опубликовано: 23.08.1992

Авторы: Гафаров, Гилязов, Зиганшин, Рамазанов

МПК: E21B 33/14

Метки: колонн, комбинированного, обсадных, цементирования

...выполнимо из-за прихватов обсадной колонны в скважине; циркуляционные отверстия закрываются перемещением герметизирующей втулки вниз, а это возмокно лишь при посадке колонны на забой; в процессе спуска колонны отверстия остаются открытыми, поэтому промежуточная промывка происходит через отверстия, а не через башмак, что приводит к осложнениям и авариям.Целью изобретения является псаышение надежности в работе устройства за счет автоматического перекрытия циркуляционных отверстий омомент окончания обратноПоставленная цель достигается тем, что в устройстве для комбинированного цементирования обсадной колонны, включающем корпус с циркуляционными каналами, элементы соединения с обсадной колонной,элемент временного перекрытия циркуляционных...

Номер патента: 1691199

Опубликовано: 15.11.1991

Авторы: Гузовина, Зиганшин, Кашбиев, Кривецкий, Филимонов, Шамин

МПК: B62D 1/04

Метки: каркас, колеса, рулевого

...обода. 2 ил,1691199 Формула изобретения Составитель В,ИоновТехред М.Моргентал орректор М,Ш ктор СгЛисин Тираж Подписноевенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 каэ 3897 ВНИИПИ Госу оизводственно-издател ьский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 Изобретение относится к транспортному машиностроению, а именно к конструкциям каркасов рулевых колес,Целью изобретения является повышение долговечности каркаса рулевого колеса.На фиг.1 схематически показан каркас, вид сбоку; на фиг.2 - то же, вид сверху.Каркас рулевого колеса содержит обод 1, спицы в виде единого элемента П-образого сечения 2, скрепленные с ободом сварой, а при помощи заклепок 3 закрепленные а ступице 4.Каркас...

Номер патента: 1666201

Опубликовано: 30.07.1991

Авторы: Гимадеев, Зиганшин, Колесник

МПК: B05B 3/02, B05B 3/12

Метки: жидкости, распылитель

...по всей внутренней поверхности распылительного стакана 1 и выполненную в виде свернутой в рулон 5 со стороны подачи жидкости сетки 6, состоящей из продольных и поперечных нитей 7 и 8 и продольных нитей 7 на выходе из распылительного стакана 1. Продольные нити 7 пористой набивки расположены за выходной кромкой распылительного стакана 1.При необходимости обеспечения заданных размеров капель распыливаемой жидкости используется конструкция, в которой продольные нити, расположенные рядом, сплетены в распылительные стержни 9 соответствующего диаметра.Распылитель жидкости работает следующим образом.Жидкость, подаваемая по трубопроводу 3, за счет его изгиба внутри стакана 1 пода1666201 7 Составитель А,Чал-Борю ф1 дактор И,Кэсардэ...

Номер патента: 1629569

Опубликовано: 23.02.1991

Автор: Зиганшин

МПК: E21F 17/18, G01L 19/12

Метки: манометр

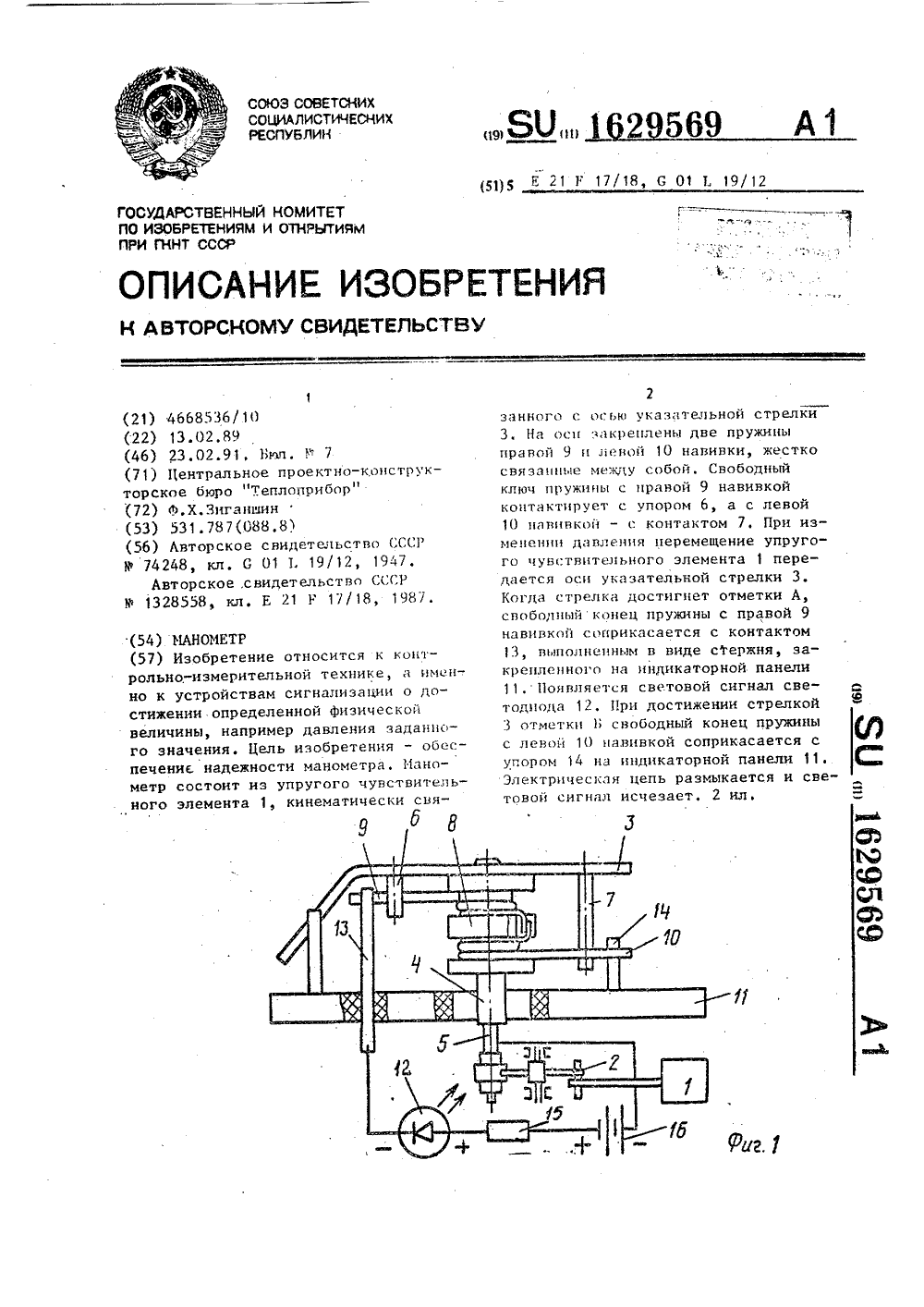

...с катодом светодиода, упор 14 и резистор 15 для ограничения величины тока, соединен ный с анодом светодиода. Для удобства замены источник 16 питания расположен снаружи корпуса манометра в герметичной камере. Положительный полюс источника 16 питания через ограничительный резистор 15 соединен со светодиодом 12 и контактом 13 иа индикаторной панели 11, а отрицательный полюс через корпус манометра, трубку 5, гильзу 4 и стрел ку 3 соединен с контактом 7.Манометр работает следующим обра- зоме При изменении давления среды изме" няется положение упругого чувствительного элемента 1 и движение его свободного конца через передаточномножительнын механизм 2 передается на стрелку 3. Когда стрелка 3 достигает соответствующей отметки А (зна-.чение...

Номер патента: 1623683

Опубликовано: 30.01.1991

Авторы: Захаров, Зиганшин, Макаров, Марушкин, Ракочий, Федотов, Шуверов

МПК: B01D 11/04

Метки: жидкостной, экстрактор

...можноиспольэовать блоки со свободным сечением 753 другого - 603 третьего -503 и т.д. Изменением свободного сечения контактных устройств ппеночно" 10 15 20 25 ЗО 35 40 45 го типа можно достичь выравнивания линей: ных скоростей внутренних жидкое тных потоков и, соответственно, обеспечить повысоте экстрактора равномерную его нагруженность по суммарным жидкостным потокам.Каждый блок контактного устройствапленочного типа, помимо перечисленныхконструктивных элементов, имеет торцовые 14 и боковье 15 пластины, атакже уголки 16, служащие для придания конструкции блоков необходимойжесткости.Между контактными устройствами изнерегулярной насадки установлены перераспредепители 6 потока сплошнойфазы, которых может быть один, два иболее в зависимости...

Номер патента: 1622378

Опубликовано: 23.01.1991

Авторы: Зиганшин, Макаров, Марушкин, Ракочий, Хайбрахманов, Шуверов

МПК: C10G 21/16

Метки: масляных, селективной, фракций

...в количестве 3,11 г подают в нижнюю часть отстойника, а экстрактный раствор изнего выводят на регенерацию фенола .Общее количество фенольной воды, вво"димой в процесс, 13,65 г перераспределено пропорционально экстрактнымпотокам Е и Е,Опыт 2, Вторая серия опытов направлена на исследование способа селективной очистки масляных фракций,в котором в нижнюю часть отстойникаподают фенольную воду в количестве50 мас.2 от потока фенольной воды,подаваемого в нижнюю зону экстрактораи равного 13,65 г, а экстрактныйраствор с низа отстойника вводят нарегенерацию фенола. При этом общееколичество вводимой в процесс фенольной воды увеличивается по сравнениюс опьггом 1 в полтора раза (на50 мас.Ж),Опыт 3, Третья серия опытов направлена на исследование...

Номер патента: 1618906

Опубликовано: 07.01.1991

Авторы: Зиганшин, Котов, Редькин, Фахрутдинов

МПК: F04F 9/00, F04F 9/08

Метки: высоковакуумная

...3, причем привод затвора 4 выполнен в виде вакуумного цилиндра 6 с поршнем 7, соединенным с за рным органом 5 затвора 4 и разделяющим цилиндр 6 на две герметичные полости 8 и 9, а цилиндр 6 снабжен нормально открытьи 1 и клапанами 10 и 11, сообщающими полость 8 со стороны затвора 4 с объемом камеры 1, а вторую полость 9 - с атмосферой, и нормально закрытыми клапанами 12 и 13, сообщающими полость 8 со стороны затвора 4 с атмосферой, а вторую полость 9 - с объемом камеры 1.Установка содержит также клапаны 14 и 15, сообщающие форвакуумный насос 2 соответственно с камерой 1 и с выходом высоковакуумного насоса 3.Установка работает следующим образом,Камера 1 предварительно откачивается форвакуумным насосом 2 при открытых клапанах 14, 10...

Номер патента: 1616628

Опубликовано: 30.12.1990

Авторы: Гюнтер, Дамбаев, Зиганшин, Итин, Кирш, Котенко, Малеткина, Миргазизов, Монасевич, Пахоменко, Попович, Староха, Сысолятин

МПК: A61B 18/02

Метки: аппликатор, криогенный

...криоаппликатор, 5общий вид; на фиг, 2 - рабочий моменткриовоздействия на лимфс гранулы заднейстенки лотки при хроническом гипертрофическом фарингите; на фиг.3 - вымораживание рубцовоизмененных остатков небных 10миндалин после тонзилзктомии,Криогенный аппликатор (фиг,1) содержит совмещенный в одно целое с резервуаром рабочий наконечник, выполнен в видестержня 1 из пористого проницаемого никелида титана с коэффициентом пористости30 - 70; и средним размером пор 0,01 -0,25 мм, В одном из торцов стержня жесткозакреплен держатель 2, выполненный изпластичного никелида титана, Противоположный торец 3 служит контактной поверхностью и выполнен сглаженным спараметром шероховатости не менее 2,5,Устройство применяется следующимобразом. 25Держатель 2...

Номер патента: 1587061

Опубликовано: 23.08.1990

Авторы: Зиганшин, Кальсина, Кушнир, Марушкин, Махов, Ракочий

МПК: C10G 21/16

Метки: масляных, фракций

...следующие результаты: Дополнительный рафинат г:выход, % 24,5 Качество: 35 кинематическая вязкость, сСт:при 100 ОС50 Синдекс вязкостикоэфФициент рефракции при 50 Сотносительная плотность при 200Промежуточный рафинат г:выход, %Качество: 6,6 25,4 40 132 1,46180,8568 45 26,2 кинематическая вязкость, сСт:при 100 С 7,7при 50 ОС 35,0 индекс вязкости 105 коэффициент рефракции при 50 С 1,4793 55 относительная плотность при 20 С 0,8819 Количество рафинатного ра-. створа в месте вывода, г 190,58 50 Общее количество рафинатного раствора в месте вывода, г 225,04Количество промежуточного раствора, выводи"5мого из экстрактора, г 56,26Количество рафинатного раствора, подвергающеесядальнейшей очистке, г 168,78б) При снижении отбора промежуточного...

Номер патента: 1553828

Опубликовано: 30.03.1990

Авторы: Зиганшин, Лукин, Меламуд

МПК: G01C 15/00

Метки: приращения, рефракции, угла

...расположенный над плоскостью сектора, 11 - фотоприемник, служащий для вы работки импульса в момент прохождения оси отраженного сигнала по следу зондирующего с направлением й , 12- плоский отражатель, нормальный к поверхности рисунка с нормалью й , слуожащии для отражения зондирующего излучения, прошедшего через исследуемую среду, 13 - опора, с которой связан отражатель с возможностью юстировки, 00 - угол в плоскости рисунка 55между осью излучения и и направлением нормали отражателя й Ь Ьо Чвертикальная и горизонтаЛьная рефракция в линейном выражении. Позиции соч12 с 2 2(Яс - ы) - М, - (а с г о)2 ( я + св )1 где ч - скорость распространенияизлучения;время хода излучения доотражателя и обратно;- угловая скорость движениязеркала...

Номер патента: 1510850

Опубликовано: 30.09.1989

Авторы: Дегтерев, Захаров, Зиганшин, Крылов, Макаров, Марушкин, Ракочий, Федотов, Хайбрахманов, Шуверов

МПК: B01D 11/04, B01D 3/28

Метки: контактное, пленочного, типа

...элементы. Легкая фаза движется внутри каждого элементаи делится турбулизирующими элементами 3 на два потока, каждый из которых проходит через промежутки между турбулизирующими элементами 3 и сетками 2. Затем потоки попадают на выше расположенный элемент 3, смешиваются с другими и процесс возобновляется. Интенсивность тепломассообменного процесса достигает наивысшего значения в местах сужений между сеткой 2 и турбулизирующим элементом 3 за счет увеличения линейной скорости потоков,Схема взаимодействия потоков в случае, когда турбулизирующие элементы 3 сгруппированы в блоки, как показано на фиг, 3 и 4, обеспечивает перекрестно-поперечное движение фаз. При нечетном числе турбулизирующих элементов в блоке легкая фаза движется...

Номер патента: 1435941

Опубликовано: 07.11.1988

Авторы: Зиганшин, Мыльников, Семакин, Шиляев

МПК: G01C 9/06

Метки: датчик, двухкоординатный, наклона, угла

...на ампулу 2. Часть светового потока поглощается непрозрачными гранями 5 ампулы и непрозрачной жидкостью 4, а часть светового потока проходит через прозрачные участки сообщающихся сосудов 3 и попадает на конденсор 11, Так как сосуды, расположенные на боковых ребрах ампулы 2, выполнены в виде оптических разделительных фильтров 6-9, пропускающих свет только определенной длины волны, например Фильтр б пропускает свет с длиной волны 3 а другие отражает, фильтр 7 -, фильтр 8 - Ъ , Аильтр 9 - %, то в конденсор 11 поступает световой поток, состоящий из света с длинами Волн фЪ%, причем интенсивность каждой составляющей по длине волны светового потока будет зависеть от площади светопропускающей части каждого из фильтров 6-9, которая...

Номер патента: 1416801

Опубликовано: 15.08.1988

Авторы: Давыдов, Зиганшин

МПК: F23D 14/20

Метки: горелочное

...сжигания газообразного топлива.Целью изобретения является повышение экономичности.На Фиг, изображено горелочное 0устройство, общий вид; на фиг,2 вид А на фиг,1 на фиг.З - выходноесопло с газоподающей трубой, аксонометрическое иэображение; на Фиг.4 то же, с отражателем на выходе газоподЪющей трубы,Горелочное устройство содержитвоздушный короб 1, в котором проходит газоподающая труба 2 (воздуховодне показан). 2 ОВоздушный короб 1 имеет закрытыйторец 3 с выходными. каналами в видетрехгранных призм 4, причем их грани5 открыты и образуют выходное сопло 6,Гаэоподающая труба 2 имеет отражатель 7,При работе горелочного устройствавоздух из короба 1 поступает внутрьтрехгранных призм 4 и выходит в видевстречных соударяющихся струй. В результате...

Номер патента: 1395899

Опубликовано: 15.05.1988

Авторы: Алещенко, Зиганшин, Павлов

МПК: F23G 7/00

Метки: выбросов, компоненты, обезвреживания, содержащих, термического, хлорорганические

...сжидов, содержащих дихлорэтан, меид и другие хлорорганические соеможет быть использовано в производстве кинофотопленок, в промышленности основного органического синтеза, на фармацевтических, металлообрабатывающих, нефтехимических и др. предприятиях. С целью повышения эффективности термического обезвреживания отходов, содержащих хлор- органические соединения, и предотвращения загрязнения атмосферы хлорсодержащими соединениями проводят предварительную обработку отходов окислами железа при 200 в 3 С для отделения хлора от отходов до пламенной зоны. В результате реакции образуются двух- и трехвалентные хлориды железа РеСЙ и РеСЬ, которые в парообразном виде вместе с углеводородами подаются в конденсатор. В конденсаторе при 150 С и ниже...

Номер патента: 1352577

Опубликовано: 15.11.1987

Авторы: Зиганшин, Шаяхметов

МПК: H02G 1/08

Метки: введения, полость, стержней

...заполненныетехническим маслом и закрытые маслопроницаемыми тампонами для смазкитрущихся поверхностей гайки 5 с торцовой поверхностью направляющей 6.Количество кольцевых упоров 13и расстояние между ними устанавливаютс учетом размера колодцев 20.Устройство работает следующим образом.Его размещают внутри колодца 20и частично в канале 21 связи, предварительно пропустив направляющую 6через отверстие 15 опорной плиты 14,25 устанавливают опорное кольцо 16 между первым от гайки 5 кольцевым упором 13 и опорной плитой, упирая последнюю к стенке колодца. Далее конецпроталкиваемой винтовой палки 1 размещают в стакане 4 и вращают гайку 5рукояткой 8. При этом винт 3 со стаканом 4, выдвигаясь из направляющей6, оказывает давление на винтовуюпалку 1 и...

Номер патента: 1320533

Опубликовано: 30.06.1987

Авторы: Ахманов, Галимарданов, Зайнутдинов, Зиганшин, Леонов

МПК: F04F 9/06

Метки: ловушка, электрическая

...является повышение защитных свойств ловушки.На чертеже схематически изображена ловушка.Электрическая ловушка содержит служащий катодом корпус 1 с входным и выходным патрубками 2 и 3, анод 4 и магнитную систему, выполненную в виде заключенного в охлаждаемый кожух 5 пакета магнитов и немагнитных проставок 7. Кожух 5 расположен снаружи корпуса 1, магниты 6 намагничены радиально и размещены с чередованием полюсов, корпус 1 выполнен из геттерного материала, анод 4 - в виде перфорированного или гофрированного цилиндра, а пакет установлен с возможностью перемещения вдоль корпуса.После предварительной откачки ловушки в охлаждаемый кожух 5 заливается жидкий азот. При подаче постоянного напряжения между корпусом 1 и анодом 4 возникает...
