Способ измерения приращения угла рефракции

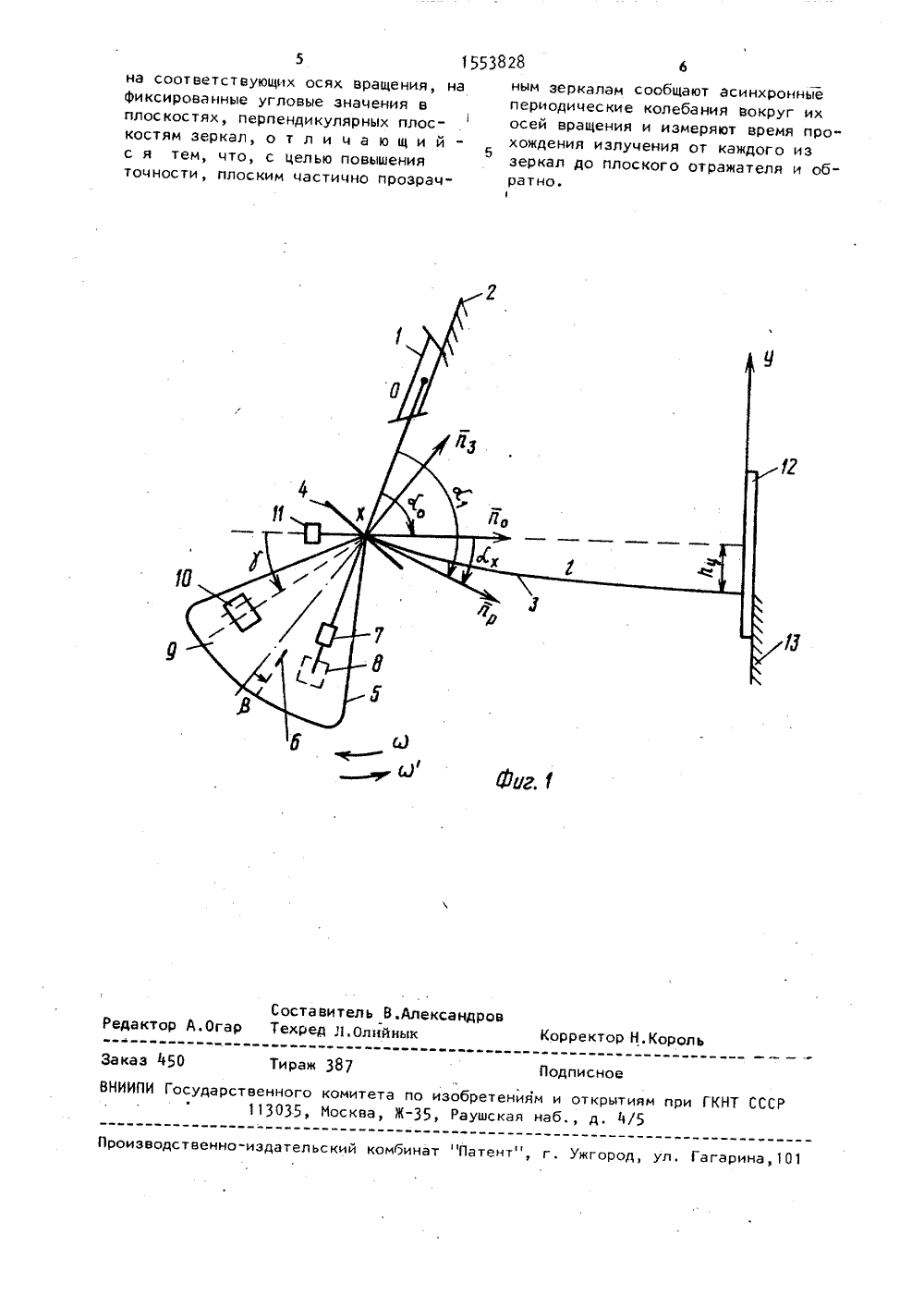

ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(54) СПОСОБ ИЗМЕРЕНИЯ ПРИРАЩЕНИЯУГЛА РЕФРАКЦИИ(57) Изобретение от цеским измерениям, Целью изобретенияявляется повьшение точности. Лазерноеизлучение направляют на плоский отражатель 12 через исследуемую среду,отклоняют излуцение во взаимно перпендикулярных плоскостях плоскимицастицно прозрацными зеркалами 4,4прицем зеркалам сообщают асинхронныепериодические колебания вокруг ихосей вращения, и измеряют время прохождения излучения от каждого из зеркал до плоского. отражателя 12 и обратно, По изменению измеренных знацений расстояния судят о приращенииуглов вертикальной и горизонтальнойЯ ,рефракции. 2 ил,Изобретение относится к геодезии, в частности к средствам определения углов рефракции.Цель изобретения - повышение точ 5 ности.На Фиг. 1 изображена схема осуществления способа при измерении вертикальной рефракции; на Фиг. 2 - то же, при определении в.двух плоскостях.На Фиг, 1 и 2 обозначены: 1 - источник излучения, лазер с направлением излучения и2 - опора, с которой связан лазер с воэможностью юсти ровки; 3 - траектория лазерного излучения длиной 1 в исследуемой среде в момент прохождения оси отраженного излучения по следу зондирующего с направлением й, 4 - плоское частично 2 О прозрачное зеркало с нормалью и имеь ющее возможность поворота вокруг оси, нормальной к плоскости рисунка и к нормали отражателя и ; 5 - непрозрачный плоский сектор, жестко связанный с осью поворота зеркала 4, с противовесом (не показан), плоскость сектора перпендикулярна оси поворота Х зеркала 4, 6 - узкая щель в секторе 5, смещенная от направления нормали и зер 3 Ю кала 4 на известный угол 5 , 7 - плоское зеркало, преломляющее лазерное излучение, прошедшее через зеркало 4 на след траектории движения щели 6, 8 - Фотоприемник, расположенный под сектором 5 и служащий для выработки 35 импульса при поохождении щели 6 через место падения излучения от зеркала 7, 9 - фотоприемник, расположенныйпод плоскостью сектора, его чувствительная поверхность открыта двумя щелями, смещенными от направления нормали отражателя и на изовестный угол , 10 - светодиод, расположенный над плоскостью сектора, 11 - фотоприемник, служащий для вы работки импульса в момент прохождения оси отраженного сигнала по следу зондирующего с направлением й , 12- плоский отражатель, нормальный к поверхности рисунка с нормалью й , слуожащии для отражения зондирующего излучения, прошедшего через исследуемую среду, 13 - опора, с которой связан отражатель с возможностью юстировки, 00 - угол в плоскости рисунка 55между осью излучения и и направлением нормали отражателя й Ь Ьо Чвертикальная и горизонтаЛьная рефракция в линейном выражении. Позиции соч12 с 2 2(Яс - ы) - М, - (а с г о)2 ( я + св )1 где ч - скорость распространенияизлучения;время хода излучения доотражателя и обратно;- угловая скорость движениязеркала 4;л л л= , -, где со - момент совмещения щели 6 с направлением и, зафиксированный Фотоприемником 8;о д. оПри совместном определении приращений значений вертикальной и горизонтальной рефракции указанные действия производят в вертикальной и горизонтальной плоскостях и на основании аналогичного выражения опреде" ляют приращение расстояния до отражателя, по которому судят об изменении рефракции. формула и э о б р е т е н и яСпособ измерения приращения угла рефракции, при котором направляют лазерное излучение на плоский отражатель через исследуемую среду, отклоняют излучение плоскими частично прозрачными зеркалами, закрепленными штрихом относятся к определению приращения рефракции в плоскости У,Способ осуществляют следующим образом.Зеркало 4 с сектором 5 колеблется вокруг оси Х от задатчика колебаний (не показан) по периодическому закону относительно среднего положения щели сектора 5, расположенного между Фотоприемниками 8 и 9За время дви- жения излучения до отражателя и обратно зеркало 4 изменяет свое положение. Часть отраженного излучения, если оно упало на отражатель нормально к его поверхности, проходит через зеркало 4 и попадает на фотоприемник 11, который вырабатывает импульс тока. Обозначим этот моментПри дальнейшем движении сектора 5 с зеркалом 4 щель 6 совмещается снацала с одной, затеи с другой щелями фотоприемника 9, который вырабатывает два импульса в моменты . и. Дли 2 3 ну хода излучения до отражателя находят из выражения1553828 Составитель В.Александроведактор А.Огар Техред Л.Олийнык Корректор Н.Король 45 раж 387 а писное об ниям и открытиям при ГКНТ СССая наб д. 4/5 ау роизводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина,на соответствующих осях вращения, нафиксированные угловые значения вплоскостях, перпендикулярных плоскостям зеркал, о т л и ч а ю щ и йс я тем, что, с целью повышенияточности, плоским частично прозрачВНИИПИ Государственного комитета по и 113035, Москва, Ж, ным зеркалам сообщают асинхронныепериодические колебания вокруг ихосей вращения и измеряют время прохождения излучения от каждого иззеркал до плоского отражателя и обратно.
