G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 619779

Опубликовано: 15.08.1978

Авторы: Варшавская, Кравчук, Шевелев

МПК: G01B 5/22

Метки: сферометр

...и 6, измеритель 7, образующие смещенную относительно центра тяжести линию измерения.В центральной части корпуса крепится несущая опора 8, смещенная относительно центра тяжести в поперечном направлении на величину, обуславливающую контактное усилие на измерительных опорах. На противоположной, относительно линии измерения, части корпуса крепятся кронштейны 9 и 10 с нерегулируемыми арретирующими упорами 11 и 12. По одну сторону с линией измерения на кронштейне 13 закреплен регулируемый упор 14.Измерение сферометром осуществляется следующим образом,Сферометр устанавливается на контролируемую поверхность заарретированным, в этом положении несущая опора 8, измери619779 г. Риг. г Составитель Ю. Лаптхред О. Луговаяраж 872 рректор И....

Номер патента: 619780

Опубликовано: 15.08.1978

Авторы: Каменихин, Хруничев, Цветков

МПК: G01B 5/30

Метки: деформаций, контактной, подложки, фотолитографии, фотошаблона

...б применяются соответственно измерителя 6 и 9 деформаций. Измеритель 7 расположен так, что его наконечник направлен навстречу наконечнику измерителя 8, и взаимодействует с наконечкяком измерителя 9, причем накокечиикя всех трех измерителей расположены по одной оси. Измеритель 8 абсолютной деформации подложки 3 закреплен на опоре 2, а измеритель 9 абсолютных деформаций фотошаблона б - на основания 1. Вакуумированнв ко лости между подложкой я Фотсшаблоном может осуществляться с помощью гиб кой манжеты М я канала 11, соединенного с вакуумяой системой (на чертеже нв показана) . Иагружеиие осуществляется тарированкьвая грузаия 12. Устройство работает следующим образом.Подложку 3 устанавливают на опоре 2. Микровинтом 4 через рычаг 5...

Номер патента: 619781

Опубликовано: 15.08.1978

Авторы: Лейбович, Липкович, Лихтер, Люханов, Песьяков, Старостин

МПК: G01B 7/04

Метки: длины, измеритель, наматываемого, рулог

...через блок 2 на пересчетныйблок 3, где оббспечивеется счет ииндикация длины намотанного материала.Одновременно импульсы от датчиков 1и 7 поступают на вход блока 8, в котором вырабатывается сигнал, пропорциональный соотношению оборотов ВЕдущего вала и рулона. Импульсы от дат-чика 1 поступают непрерывно, а измере-иие соотношеиия производится по так.там от датчика 7, импульсы с выходаблока 8 по сигналу от тактовых импуль.сов передаются в блок 9 Памяти и навход сравнителя 1, на второй вход 60сравнителя 1 О непрерывно поступаютимпульсы с выхода блока 9, предатавляющие собой результат предыдущеготакта измерении соотношения оборотов,В нормальном режиме работы, т.е. при отсутствии среза слоя материала в рулоне, сигналы, поступающие на вход...

Номер патента: 619782

Опубликовано: 15.08.1978

Авторы: Брандорф, Котляров

МПК: G01B 7/06

Метки: крупногабаритных, неферромагнитных, толщины

...основного магнитного поля на Фиксированном расстоянии от него.На чертеже представлено устройст. во для реализации предлагаемого способа.Устройство содержит коаксиально и жестко связанные источник 1 основного магнитного поля н источник 2 комПенсирующего магнитного поля, распо- ложенныЕ на одной поверхности иэделия 3 и включенные встречно, и измерительный преобразователь 4, расположенный с противоположной стороны изделия 3 коаксиально с источниками. Толщина изделия измеряется следующим619782 ти иэделия Э до положения, когда сиг-нал на его выходе станет равным нулю, что свидетельствует а нулевом значении полн источников в точке расположения преобразователя. Индикатором линейных величин (не показан) измеряют расстояние от преобразователя 4...

Номер патента: 619783

Опубликовано: 15.08.1978

Авторы: Брандорф, Ермаков, Кищилов, Урумов

МПК: G01B 7/06

Метки: многослойных, слоев, толщины

...изделия между его слоями размещают электропроводящие межслойные элементы, накладной индуктивный преобразователь располагают на одной из поверхностей изделия, и по величине сигнала этого преобразователя судят о измеряемых толщинах представлено устройстпредлагаемый способ.содержит источник 1а, соединенный черезлинейными проводннными между слоями 4,уктивный преобразова619753 формула изобретения Шк оставитель ехред А.Бог лохина врЕек-.дписноМиннсий ан Редактор Т,Заказ 4491/3ЦНИИПИ е я Тираж 873сударственного комитетапо делам изобретенийМосква, ЖРаушска Л овета открыов ССС 113 4 5 филиал ППП фПатент, г. Ужгород, ул. Проектная, 4 гл 4 я ( над проводником с током р ком мутатор ставят в положение а., измерга: вольтм тром 7 ЭДС преобразователя...

Номер патента: 619784

Опубликовано: 15.08.1978

Авторы: Покрышкин, Соколов

МПК: G01B 7/16

Метки: деформаций, динамических

...выход которого связан со входом эмиттерного повторителя, выполненного на транзисторе 8,и токозадающий резистор 9, включенныйв эмиттерную цепь травзистора 8. Неинвентирующие входы усилителей 7 свя-,заны через вторичиую обмотку разделительного трансформатора 6 с одной 20клеммой общего дия источников 3 опорного элемеита 19, другая клемма опорного элемента 19 соединена с общейаюиоой источников тома.Связь тензодатчиков 1 со входами 25усвлителей 2, обладающих высокимеходиымимпендансомХ ,осуществляетсяих дополнительными парами проводов 11.устройство работает следующим образом. Перед измерениями проводится ка-.30либровка всех измерительных каналов.Для этого калибровочное напряжение отгенератора 4 подается через разделительный трансформатор 6 на...

Номер патента: 619785

Опубликовано: 15.08.1978

Автор: Прадед-Садовский

МПК: G01B 7/16

Метки: датчиков, проволочных, тензометрических

...располагается по изоляторам на некотором рассстоянии от поверхности упругого элемента. Предлагаемый способ исключаетизменение первоначального натяжениятензопроволоки в результате последующего температурного расширения,10 вызываемого током питания, исключаетвоэможность замыкания между. отдель, ными витками как в результате ослабления натяжения, так и под влияниемсиловых полей, возникающих вокруг5 нитей при произвольном пространственном расположении витков. Формула изобретения 3обеспечивающие наиболее устойчивое расположение проволоки на опорных поверхностях, в результате чего выравнивается натяжение проволоки по всей длине участка и, как следствие, повышаются метрологические характери тики датчика.Таким образом, навиваемая проволока...

Номер патента: 619786

Опубликовано: 15.08.1978

Авторы: Ильин, Субботина

МПК: G01B 7/16

Метки: линейных, перемещений

...с изменением во времени выходного сигнала вследствие ползу- чести материалов.Наиболее близким к изобретению по технической сущности и достигаемому эффекту является преобразователь линейных перемещений, содержащий корпус, шток с конусным утолщени ем в средней части и упругие элемен ты, одним концом закрепленные в ко пусе, а другим опирающиеся на конусную часть штока 21 . Однако он обладает тем же недостатком, что и предыдущий.Цель изобретения - повышение точности и надежности измерений.Для этого шток предлагаемого преобразователя линейных перемещений выполнен поворотным вокруг своей оси, а конусное утолщение в поперечном сечении выполнено в виде х кулачков с продоль- (2,5-3,5),изображен описываемый ь линейных перемещена фиг, 2 -...

Номер патента: 619787

Опубликовано: 15.08.1978

Авторы: Андреева, Арлов

МПК: G01B 9/02

Метки: интерферометр, переменного, поляризационный, сдвига

...на 90 относительно двух других и установлена в плоскости промежуточного иэоб.ражения объекта.В такой схеме величина сдвига изображений определяется параметрами и разностью расстояний первыхпризм от плоскости промежуточиэображения, а ширина полос619787 Формула изобретения оставитель Л. ехред З.Чужию оваКорректор С. ГПодписноеИинистров СССРй Редактор И. МарголисЗаказ 4491/37ЦНИИПИ Государспо д113035 Иоск асиня Тираж 872твенного комитета Совеелам изобретений и отква ЖРаушская наб ы ПП Патент, г. Ужгород, ул, Проектная, 4 Филиал параметрами призмы, расположеннойв этой плоскости,На чертеже изображена принципиальная схема описываемого интерФерометра.Интерферометр содержит источник 1света, коллиматор 2, полупрозрачную 8пластину Э,...

Номер патента: 619788

Опубликовано: 15.08.1978

Авторы: Молодкин, Новиков

МПК: G01B 11/00

Метки: компаратор

...представлен описываемый компаратор. Он содержит предметный стол 1, три пластины 2, 3, 4,виэирный и отсчетный микроскопы 5, б,образцовую шкалу 7, ось 8 поворотапластины 3, ось 9 поворота пластины 2 измеряемый объект 10, пряжимы 11, первая и вторая точки 12, 13измеряемой линии, направляющая 14перемещения пластины 4,Компаратор работает следующим.образом. Перемещая предметный стол 1,619788 7 Составитель Л. Подобрянский Марголис Техред КорректорС. ГарасиняРедактор ИЗаказ 4491/37ЦНИИПИ Тираж 872ного комитетаам изобретенийЖРаушска Подписное Министров СССРытий осударстве по дел 5 Москва113 илиал ППП Пате т, г. Ужгород,Проектная устанавливают по образцовой шкале такое фиксированное положение, при котором ось 9 поворота пластины 2 будет общей...

Номер патента: 619789

Опубликовано: 15.08.1978

Авторы: Городецкий, Кузьмин, Ляшенко

МПК: G01B 11/00

Метки: датчик, объекта, оптический, перемещений

...под разними углами. . бВ качестве.прерывателя 7 использован диск с отверстием, установлен- н ный в оси вращения так, что при вращении последнего луч осветителя 1 периодически проходит через отвер- рр г стие диска. При таком выполнении прерывателя 7 синхрониэатьром 10 слу 4 кит кинематическая передача от привода 6 к призме 5 и к диску прерыва т теля /. тдатчик работает следующим обра- ч зом. формула изобретения Осветитель 1 с помощью объекти-, ва 2 направляет световой луч на отражатель 3 под углом аС . Отраженный от нее луч попадает на боковую грань призмы 5, которая вращается от привода 6. При этом отраженный от призмы 5 луч преобразуется в полосу света, которая проходя через прерыватель 7, преобразуется в прерывистую полосу света...

Номер патента: 619790

Опубликовано: 15.08.1978

Авторы: Бернштейн, Мухитдинов, Назаров, Рожков

МПК: G01B 11/06

Метки: нити, толщины, фотоэлектрический

...и направляются на Фотоприемники 4 и 5, соответ-. ственно. Длины волн излучаемого источниками света1 и ,1. выбираются так, чтобы коэФ 4 ициенты их поглощения водой были бы одинаковы, а для материала нити были различны. Поступающие на Фотоприемники 4 и 5 потоки света с длиной волны Я.1 и с длиной волны Уравны соответственноР -ср в-(,1 К р) и Ф ср, е-(К йК ь)Оя яя ья6197 где Щд иод - световые потоки, направленные от источников 2 и 3 света на калибр 1 с контролируемой нитью 8, А - плотность материала нити при ее прохождении через калибр р 9влажность нити р Кц я и Епроизведения коэффициенто Ь поглвщения света с длиной волны я и Я материалом нити на длину путй света в нему Кд н )( д то жео 3для влажности.В вычислительном блоке 6 выходные...

Номер патента: 619791

Опубликовано: 15.08.1978

Автор: Тареев

МПК: G01B 11/26

Метки: ошибок, призм, прямоугольных, угловых

...Автоколлкматор по ГОСТ11899-бб,2. Под. ред. Семибратова М,Н.фТехнопогия обработки оптическихдеталей, М., Машиностроение,.1975 г., с. 1 б 8. на фиг. 2 - поле зрения автоколлима-тора в момент 1 змеренкя.Установка содержит автоколлиматор 1, качающийся предметный столик 2, на котором установлена подставка, состоящая из склеенных между собой плоскопараллельной стеклянной плас-. Ь тины 3 и двух плоских зеркал 4 н 5, выполненных в виде прямоугольных стеклянных прнэмр на одной из граней которых нанесено зеркальное отражающее покрытие. Автоколлиматор по от- Ю ношению к подставке устанавливается так, что вго оптическая ось перпендикулярна плоскости зеркала 5, а горизонтальная нить перекрестия сетки параллельна ребру прямого двуграи й...

Номер патента: 619792

Опубликовано: 15.08.1978

Авторы: Полторацкий, Сачков

МПК: G01B 11/30

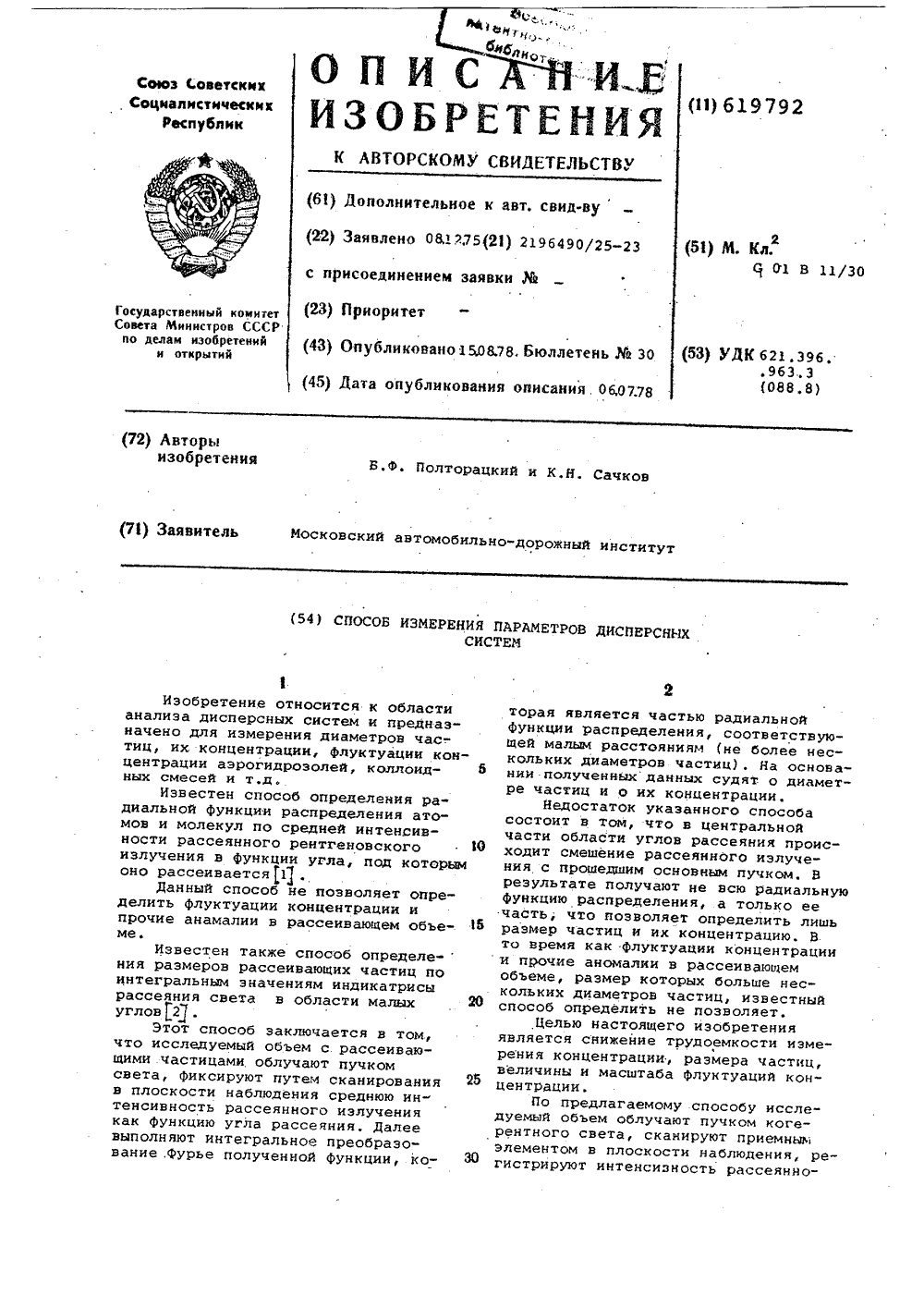

Метки: дисперсных, параметров, систем

...гистрируют излуоно оляет опре" рации иающем объеделит прочи Известен также способ определе ния размеров рассеивающих частиц п интегральным значениям индикатрисы рассеяния света в области малых углов2,Этот способ заключается в том., что исследуемый объем с рассеивающими частицами облучают пучком света, фиксируют путем сканировани в плоскости наблюдения среднюю интенсивность рассеянного излучения как функцию угла рассеяния, Далее выполняют интегральное преобразо" вание,фурье полученной функции, ко ета, сканируют приемньъ плоскости наблюдения, р интенсизность рассеянно3.619792 формула изобретения Составитель Б. КомраковРедактор Л. Жаворонкова Техред Э.Чужик Корректор С, ГарасинякЗаказ 4491/37 . Тираж.872 ПодписноеЦНИИПИ Государственного...

Номер патента: 619943

Опубликовано: 15.08.1978

Авторы: Богатин, Бурдаков, Власенко, Ицкович, Лосев, Седов

МПК: G01B 7/30, H03M 1/22, H03M 1/64 ...

Метки: вала, длительность, импульсов, поворота, угла

...логического блока 11 элементов И-НЕ,выходы элемента И-НЕ 12 логическогоюблока 11 подключены к другому входутриггера 10 управления. Логический блок11 содержит инверторы 13 и элементИ-НЕ 14, являющийся выходом преобра, зователя.15Предлагаемое устройство работает следующим образом,Источник 4 пилообразного напряженияпри заряде конденсатора 5 увеличиваетнапряжение И, (фиг. 1 и 2) на входахкомпаратор 3 до тех пор, пока не появятся напряжения щ и СУММ на выходах компараторов одновременно, Это происходит при равенстве напряжения 0напряжениям, пропорциональным соответственно косинусу и синусу угла поворотаконтролируемого вала, при этом логический блок 11 элементов И-НЕ выдает сигнал на вход триггера 10 управления, ко-.торый срабатывает и...

Номер патента: 620014

Опубликовано: 15.08.1978

Автор: Дроздов

МПК: G01B 7/30, H03K 5/19

Метки: временной, селектор

...элемент И 8,генератор 6 управляющих импульсов, Навходную шину 7 подан входной сигнал,а на шину 8 - сигнал синхронизации. Выодной сигнал снимается с выхода 9Временной селектор работает следующим образом.С входной шины 7 поступает последовательность импульсов на вход трвтера 1 н на логический элемент И 5, Споявлением первого положительного перепада напряжения срабатывает триггер1 и своим выходным сигналом дает разрешение на ключ 2 на время селекции независимо от входной последовательностиимпульсов. На генератор 6 управляющих им т,620014 В формула изобретения Временной селектор по авт.св.Ь 450339, о т л и ч а ю ш и й с я тем,что, с целью повышения точности селек 10 тирования при дроблении входных импульсов, в него введен триггер,...

Номер патента: 620802

Опубликовано: 25.08.1978

Авторы: Голубев, Тененбаум, Шавер

МПК: G01B 3/22

Метки: головка, измерительная, малогабаритная, пружинная

...на фиг. 2 - передаточный механизм, вид сверху.Малогабаритная пружинная измеритель 5 ная головка состоит из корпуса 1 со шкалой2, измерительного штока 3, установленногов шариковых направляющих 4 и передаточного механизма. Измерительный шток 8 кинематически связан со скрученной метал 1 Олической лентой 5, несущей указатель 6,передаточным механизмом, который состоитиз стержня 7 с контактным элементом 8 иупругого угольника 9. Стержень 7 соединенпространственным шарниром 10, выполненным в виде тонкой перемычки, с одной из15 сторон упругого угольника 9 и ленточнымшарниром 11 с корпусом 1. Вершина упругого угольника 9 жестко соединена с одним изконцов скрученной ленты 5.Головка работает следующим образом,При измерении измерительный шток...

Номер патента: 620803

Опубликовано: 25.08.1978

Авторы: Берлин, Ростовцев

МПК: G01B 7/00

Метки: механотронный, перемещений

...вращения, образующая которого имеет форму кривой, например параболы, выпуклой по отношению к оси вращенияНа чертеже изображен предлагаемый пре.образователь.Преобразователь содержит неподвижныйкатод 1 с подогревателем 2 и неподвижный анод 3, измерительный стержень 4, мембрану 5 и подвижный электрод 6, Измерительный стержень 4 соединен в процессе контроля с 20объектом, а с другои стороны - с подвижным электродом 6 через мембрану 5, Измерительный стержень выполнен в виде тонкостенной цилиндрической трубки, а подвижный электрод - в виде консольного полого 2 Б тела вращения, внутренняя поверхность ко620803 Составительехред О. Лугоираж 872 Елагиня орректор С. Гарасинякодписноеров ССС 1 Мини о комитета Сове зобретений и о Ж, Ра инскаят, г....

Номер патента: 620804

Опубликовано: 25.08.1978

Авторы: Вяльямяэ, Тильк

МПК: G01B 7/00

Метки: перемещений

...ветви магнитопроводв, длина нижней части О-образного магннтопроводв в 2,5 - 3,5 раза превьпцает ширину. пврвппепьно ветви магнитопровода, вепичинв воздушн го зазора составляет 0,2 - 0,3ны параппельной ветви магнитопрНа фиг. 1 изображен предпагапреобразоватепь, общий вид; насхема магнитной системы.Преобразователь содержит посмагнит 1, магнитопровод 2, вкппвраппепьные ветви с наклоннымими 3, н нижнюю часть 4, даХолла Преобразователь работает. спедующим образом.Магнитное попе воздействует на датчик Хоппа в двух зонах, расположенных в области воздушных зазоров магнитопровода. Магнитная индукция в параллельных ветвях мвгнитопровода имеет противоположное направление. В ппоскопвраплелькой части воздушного зазора индукции практически...

Номер патента: 620805

Опубликовано: 25.08.1978

Авторы: Перепечкин, Федоров

МПК: G01B 7/06

Метки: индукционный, накладной

...индукционный преобразователь.Он содержит ферромагнитный сердечник1, размещенную на нем катушку 2 индуктивности, ферромагнитный концентратор 3, дополнительный разомкнутый виток 4.Дополнительный виток 4 расположен заподлицо с ферромагнитным сердечником 1и ферромагнитным концентратором 3, образуя вместе с ними рабочую торцовую поверхность преобразователя, служащую для контакта с измеряемой деталью 5, Дополнительный виток 4 изолирован от катушки 2 изоляцией 6.Преобразователь работает следующим образом.При измерении индукционным преобразователем, например, электропроводности де620805 Формула изобретения Составитель И. КесоянТехред О. Луговая Корректор С.Тираж 872 Годписноевенного когиитста Совета Министров СССаги изобретений и...

Номер патента: 620806

Опубликовано: 25.08.1978

Авторы: Ефимов, Якунин

МПК: G01B 7/16

Метки: бумажной, качества, наклеивания, основе, пленочной, тензорезисторов

...такой способ позволяет определять дефекты при малой плошади неприклеенных участков тензорезисторов. Кроме того, при большой величине пропускаемого тока коэффициент чувствительности тензорезистора понижается или тензорезистор полностью выходит из строя.Целью изобретения является повышение точности определения качества наклеивания тензорезисторов.Это достигается тем, что по предлагаемому способу через тензорезистор пропускают ток, не превышающий рабочий, и по локальным изменениям температуры тензорезистора определяют качество наклеивания. На изделие 1 (см. чертеж) накорезистор 2, к выходам которого очник тока 3. При помощ а 4, передвигаемого по пов ензорезистора 2, определя его перегрева. Сигнал с те усиливается усилителем 5к выходу...

Номер патента: 620807

Опубликовано: 25.08.1978

Авторы: Киселевский, Лебедев, Лукашев, Сушков, Христов

МПК: G01B 7/16

Метки: деформаций, образца, продольных, угловых

...виде наружной и внутренней тонкостенных труб. Один конец тяги 6 соединен с корпусом 1, другой - с базовой точкой 9 на образце 8. С другой базовой точкой 1 О образца 8 соединен конец тяги 7. На корпусе 1 закреплен механизм 11 преобразования углового перемещения тяги 7 в линейное перемещение штока 4, выполненный в виде пары прямозубых колес-ведущего 12 и ведомого 13, и винтовой пары - винта 14, соединенного со што-, ком 4, и гайки 15, соединенной с колесом 13. На корпусе 1 закреплен также механизм 16 преобразования линейного перемещения тяги 7 в перемещение штока 5, выполненный в виде плоского диска, образованного торцом 17 колеса 12, и ползуна 18, взаимодействующего через подшипник качения 19 с диском.Устройство работает следующим образом...

Номер патента: 621955

Опубликовано: 30.08.1978

Авторы: Каспарайтис, Куметайтис

МПК: G01B 5/008

Метки: измерительная, координатная

...для размещения замыкающего мостика.10 На фиг, 1 изображена предлагаемая измерительная машина, разрез; на фиг. 2 - разрез А - А на фиг. 1.На основании 1 закреплены направляющие 2 и 3. На направляющих устанавлива ется портал 4 посредством аэростатическихопор 5 - 8. На направляющих 9 и 10 портала устанавливается передвижная каретка 11. В каретке устанавливается подвижная в вертикальном направлении пиноль 12 с 20 измерительной головкой 13. На основаниимашины закреплен стол 14 для размещения измеряемого объекта.а ходовой винт 19 этого механизма установлен на основании.Машина работает следующим образом.Портал 4 перемещается на направляющих 2 и 3 относительно стола 14 машины. Каретка 11 перемещается вдоль портала на направляющих 9 и...

Номер патента: 621956

Опубликовано: 30.08.1978

Авторы: Собченко, Токмаков, Токмакова

МПК: A22C 25/14, G01B 7/02

Метки: объектов, размеров

...исходном положении (при отсутствии под щупом 1 измеряемой рыбы 15) щуп 1 находится в вертикальном положении (а= =О) и не касается своим концом транспортирующего органа 16, зазор между концом щупа 1 и транспортирующим органом 16 выбирается таким, чтобы исключить случайные отклонения щупа при вибрации транспортирующего органа во время движения. В вертикальном положении щупа напряжение У, на выходе косинусной обмотки,11 равно максимальному значению и равно опорному напряжению 1/, Напряжение О на входе компаратора 7 равно нулю. Напряжение на выходе синусной обмотки также равно нулю,При подходе рыбы 15 к щупу 1 последний отклоняется на некоторый угол а. При этом напряжение на выходе сннусной обмОтки Увх, больше, чем напряжение Увх, на...

Номер патента: 621957

Опубликовано: 30.08.1978

Авторы: Пинус, Розенберг, Эфрос

МПК: G01B 11/26

Метки: визирная, марка, несоосности, отверстий

...2, размещены подпружиненный шток 8, фиксатор 9, выполненный в виде кулачка, взаимодействующего со штоком 8, и упор 10, ограничивающий поворот фиксатора 9.Шток 8 снабжен наконечником 11, который может быть выполнен подпружиненным, и зажимом 12, фиксирующим положение наконечника в штоке, В штоке также установлен целевой знак 13, а на штанге, соосно с ней, дополнительный целевой знак 14 для ускорения процесса установки визирной оси оптической трубы 15 относительно оси изделия 16, имеющего отверстия разных диаметров 17 и 18. Осевое перемещение штанги 2 в оправе 3 фиксируется винтом 19.Измерение несоосности с помощью предложенной визирной марки осуществляется следующим образом.Оправу 3 с помощью магнитов 5 прикрепляют к торцовой...

Номер патента: 621965

Опубликовано: 30.08.1978

Авторы: Гайдучик, Головченко, Иванов, Павленко

МПК: G01B 15/04, G01F 23/288

Метки: поверхности, профиля, сыпучих, уровня

...измерения. Устройство состоит из блока 1 источника гамма-излучения, содержащего источник аннигиляционного гамма-излучения и д; - текторы 5 и 4, блока о приемника, содержащего один детектор, схеьы о распознаВания сигналов детекторов, устроиства задержки импульсов, Олока 8 упраВленн 51 11 ссрвонриводов 9 и 10.Устройство работает следующим образом.Блок 1 источника излучения оолучаег контролируемую поверхность двумя кол,щмированными пучками аннигиляционного гамма-излучения и поворачивается вокруг своей оси так, что облученные зоны перемещаются по контролируемой поверхности В направлении на олок 5 приемника, 11 рп зтом детекторы 3 и 4 регисрируюг соо.- Ветствующие потоки ашигнляционного гав- ма-излусни 51 противопоаОжпого папраВлспи 51....

Номер патента: 621966

Опубликовано: 30.08.1978

Авторы: Гайдучик, Головченко, Иванов, Павленко

МПК: G01B 15/04, G01F 23/288

Метки: поверхности, профиля, сыпучих, уровня

...гамма-излучения и подвижный детектор 3, блока 4 приемника,схемы 5 1 эаспознаванлля сппалов приюНика, схем совпадения 6 и 7, схемы 8 распознавания сигналов, блоков управления 9 и10 и сервоприводов 11 и 12.Устройство работает следующпм образом.Блок 1 облучает контролпруемуло поверхность коллпмпровалвыъ Пучкоъ аннпгпляциоппого гамма-излучения так, что на поверхности образуется узкая неподвижнаяоблученная полоса. Детектор 3 регистрирует часть соответствующего потока аннигиляционного гамма-излучения противоположного направления и перемещается вплоскости коллимации относительно источника,При этом контролируемая часть потокаизлучения, направленного па поверхность,тоже изменяет свое положение в простран621966 15 Составител ноземцева Текред...

Номер патента: 622014

Опубликовано: 30.08.1978

Авторы: Гицу, Голигорская, Долма, Заборовский, Зеликовский, Иойшер, Картышкин, Котрубенко, Фроймович

МПК: G01B 7/30, G01R 5/00

Метки: поворота, сигнал, угла, электрический

...для преобразованияНа фиг. 1 схематично изображен предложенный преобразователь; на фиг. 2 - график зависимости магнитосопротивления ЬЯлитого микропровода с жилой из спла- Ява В 1 - ЯЬ от угла поворота О вдоль его длины.Неподвижная магнитная система представляет собой два постоянных магнита с узкими полюсными наконечниками 1, Меж ду этими наконечниками размещена подвижная система 2, поворачивающаяся вокруг своей оси. В частности, в гальванометрических головках подвижная система представляет собой вращающуюся легкую рам ку с обмоткой из тонкого провода, По оси вращения располагается отрезок 3 литого микропровода с жилой из анизотропного полуметаллического материала, к концам которого присоединены гибкие токопроводы 4. 20 Отрезок...

Номер патента: 622139

Опубликовано: 30.08.1978

Автор: Ломаев

МПК: G01B 7/00, H03M 1/30

Метки: код, перемещения, преобразования

...величины последнего); отсутствию нуля характеристики вход в вых, так как любое по величине перемагничиваю- Зо щее поле создает некоторгистрируемое в счетчике.Целью изобретения явлточности преобразования,Г 1 оставленная. цель досодновременно перемагничдечника в разных направруют скачки намагниченнстях сердечника и по разков намагниченности зачивания определяют код.При перемагничиваниициклу только части х протника длиной 1 число СБде:(Риг, У Изд, М 595 Заказ 1470/14 Тираж 721 Подписное Типографии, пр. Сапунова, 2 3На фиг. 1 изображена конструкция датчика, реализующего предлагаемый способ преобразования (без регистрирующей аппаратуры и намагничивающего генератора); на фиг. 2 - электрическая схема соединений катушек.Датчик содержит катушки 1...

Номер патента: 622165

Опубликовано: 30.08.1978

Авторы: Гульбинас, Лаурутис, Лялин, Рагульскис

МПК: G01B 7/00, G11B 27/10

Метки: движущегося, деформаии, ленточного, носителя

...импульсов.Электронно-лучевая трубка с металловолоконным экраном (ЭЛТ) 1 установлена перпендикулярно жестко закрепленному контрэлектроду 2 и движущемуся электростатическому ленте-носителю 3, предварительно равномерно заряженному. Колебания зазора между ЭЛТ 1 и поверхностью носителя устраняются с помощью роликов 4 и 5, прижимающих носитель к контрэлектроду. Генератор пилообразного напряжения 6 соединен с отклоняющей системой 7 ЭЛТ 1, к катоду которой подключен выход импульсного генератора 8, соединенного с генератором 6. Заземленный через резистор622165 Рог. 1 Тираж 692 Изд. М 594 Подписное Заказ 1503/16 Типография, пр, Сапунова, 2 39 кон 7 рэлектрод 2 через усилитель 10 соединен с амплитудным демодулятором 11, выход которого...
