G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров
Устройство для непрерывного слежения за краем движущегося проката
Номер патента: 662797
Опубликовано: 15.05.1979
Авторы: Затока, Пунгер, Рабинович, Скорик, Шарф
МПК: G01B 11/04
Метки: движущегося, краем, непрерывного, проката, слежения
...один световод.4 О Текущее положение конца проката можетбыть определено, например, по показаниямреверсивного счетчика, регистрирующего импульсы, вырабатываемые фотоэлектрическимпреобразователем. В этом случае импульсы,формируемые при вращении сканатора в одф ну сторону, суммируются со знаком плюс,а в другую - со знаком минус.В данном устройстве дискретная следящая развертка выполняется более эффективно, чем в известных устройствах аналогичного назначения, так как движение сканатора совершается без дополнительных высокочастотных смещений. Это позволяет производить контроль положения реверсируемогопроката в большем диапазоне скоростей иускорений,30 5= датчика направления движения проката, второй - с выходом фотоэлектрического пре.-...
Двухканальный трансформаторный датчик угловых перемещений
Номер патента: 662951
Опубликовано: 15.05.1979
Автор: Тарханов
Метки: датчик, двухканальный, перемещений, трансформаторный, угловых
...стрелке. Суммарная проводимость на пути магнитного потока возбуждения остается постоянной, что повышает точность датчика. Кроме того, наличие обмотки точного отсчета также повышает точность датчика положений,Формула изобретенияДвухканальный трансформаторный датчик угловых перемещений, содержащий корпус и крышки из магнитомягкого материала,встречно включенные кольцевые обмотки возбуждения переменного тока, во внутреннемотверстии которых размещен магнитопроводящий вал, установленный на годшипникахв крышках, две кольцевые встречно включенные спиральные обмотки грубого отсчетаиз упругого материала, один конец которыхукреплен на валу, а другой - на корпусе,отличающийся тем, что, с целью повышенияточности датчика, он снабжен двумя...
Устройство для измерения толщины пленки жидкости
Номер патента: 664020
Опубликовано: 25.05.1979
МПК: G01B 7/06
Метки: жидкости, пленки, толщины
...25 ИИПИ Заказ 2978/38 раж 8 б 5 Подписное Патент,Проектная иалжгор 3Целью изобретения является повышение точности и информативности измерений.Для-этого предлагаемое устройствоснабжено электромеханическим преобразователем давления, установленным на"центральном электроде, выполненном ввиде упругого элемента.На чертеже схематично изображенопредлагаемое устройство,Главной частью устройства являетсядатчик, который содержит центральныйэлектрод 1, выполненный в виде упругого элемента (мембраны) и заделанныйзаподлицо с измерительной поверхность2 проводник 3, диэлектрик 4, изолирующий кольцевой электрод 5 от центрального электрода 1, проводники б, электромеханический преобразователь давления 7, установленный под электродом1, и проводники...
Устройство для измерения отверстий изделий
Номер патента: 664021
Опубликовано: 25.05.1979
Авторы: Зарецкий, Любомиров, Панин, Сегалович, Шемелилло, Шеметилло
МПК: G01B 11/12
Метки: отверстий
...Другое плечоэтого рычага соединено с подвижнойойоРой промежуточным элементом регулйруемой длины, например винтом 12,Измерительные рычаги 1 подпружиненымежду собой пружиной 13, а пружина14 связывает подвижную опору 3 с корпусом,Устройство работает следующим образом,Измерительные рычаги 1,"введенные1в отверстие контролируемой детали 4 20под действием пружины 13 прижимаютсясвоими наконечниками к ее внутренней .- поверхности, Изменение положения этихрычагов относительно исходного, выставленного с помощью кольцевогб калибра (иа чертеже не показан), обус- .лавливает поворот зеркальца пружинноолтическогб преобразователя 5 и перемещение светового индекса 7 по шкале 8. Начальное положение световогоиндекса устанавливается поворотом регулируемого...
Устройство для контроля оптических поверхностей деталей
Номер патента: 664022
Опубликовано: 25.05.1979
Автор: Прытков
МПК: G01B 11/24, G01B 9/02
Метки: оптических, поверхностей
...поверхность пространственного модулятора 5 излучения, в качестве которого может служить фотопластинка, фототермопластик и другие материалы. Индексом б обозначена контролируемая деталь 6, которая расположена эа рассеинателем 3 на рас664022 4рассеянное назад излучение источника 1 света и рассеянное впередизлучение, отраженное от контролируемой поверхности детали 6. Изменяяфазу между этими волнами, напримеризменяя положение оптической поверх ности, можно наблюдать на поверхностипространственного модулятора излучения интерференционную картину. Устройство работает следующим образом.Излучение от источника 1 света через конденсатор 2 освещает рассеиватель 3 и через него контролируемую деталь 6. Рассеянное рассеивателем 3 о излучение через...
Способ измерения толщины движущегося упругого ленточного материала
Номер патента: 665201
Опубликовано: 30.05.1979
Автор: Гуров
МПК: G01B 5/06
Метки: движущегося, ленточного, толщины, упругого
...фиг. 1 схематически изображена лента, изгиб в продольном направлении посто3янным радиусом кривизны; на фпг. 2 - то же, изгиб знакопеременным радиусом с образованием трех полуволн.Способ измерения толщины упругого ленточного материала заключается в следующем,Упругий ленточный материал 1 в процессе перемещения изгибают в поперечном направлении, например, пропуская. между двумя парами формирующих валков 2 и 3 (на чертеже условно показана только одна пара).Измерительные преобразователи (на чертеже не показаны) размещают между парами валков и ориентируют по нормали к номинальному положению упругой ленты, определяемому профилем формирующих валков, Радиус изгиба упругой ленты должен быть достаточен для выравнивания волнистости и не...
Индуктивно-трансформаторный датчик контроля перемещений
Номер патента: 665202
Опубликовано: 30.05.1979
Автор: Мамай
Метки: датчик, индуктивно-трансформаторный, перемещений
...равны расстояниям между центрами крайних стержней магнитопровода.На чертеже представлена конструктивная схема предлагаемого датчика,Датчик состоит из сердечника 1, якоря 2, первичной обмотки 3 и вторичных обмоток 4 - 7,Грани пластины параллельны осям, проведенным через центры противоположных стержней в исходном положении.Вторичные обмотки противоположных стержней соединены по дифференциальной схеме, при этом каждая пара обмоток обеспечивает регистрацию смещения вдоль одного из взаимноперпендикулярных направлений,Датчик работает следующим образом.В исходном состоянии при подаче напряжения на первичную обмотку 3 во всех вторичных обмотках индуктируется одинаковый по величине сигнал, так что на выходе каждой дифференциальной схемы...
Преобразователь перемещений
Номер патента: 665203
Опубликовано: 30.05.1979
МПК: G01B 7/00
Метки: перемещений
...возбуждения, подключенная к знакопеременному генератору 4 пилообразного тока, и измерительная обмотка 5, которая подключена к импульсному модулятору 6, на второй вход которого подается пилообразное напряжение с сопротивления 7. Знакопеременный генератор 4 пилообразного тока запускается от генератора 8 импульсов.Преобразователь работает следующимПри поступлении импульса запуска от генератора 8 импульсов (см, фиг. 2 а) знакопеременный генератор 4 вырабатывает пилообразный ток (см. фиг. 2 б), который протекает по обмотке 3 возбуждения и соз дает в магнитопроводе линейнонарастающее магнитное поле, напряженность которого является функцией координаты х, При достижении внешним магнитным полем величины коэрцитивной силы происходит 10...
Фотоэлектрическое устройство для измерения линейных размеров
Номер патента: 665204
Опубликовано: 30.05.1979
Авторы: Васильев, Жилкин, Носов, Романов, Ходос, Шерешев
МПК: G01B 11/00
Метки: линейных, размеров, фотоэлектрическое
...нож 2, установленный на упругих направляющих 3 для вращательного движения и совершающий вращательное движение от привода 4 относительно среза ножа, пересекающего оптическую ось объектива 5 под прямым углом. В результате колебаний зеркального ножа 2 отраженныйТехред А. Камышникова Редактор Т, Морозова Заказ 839/8 Изд.326 Тираж 865 Подписное Типография, пр, Сапунова, 2 от него световой пучок совершает в пространстве плоские угловые колебания. Прошедший через объектив 5 сканирующий световой пучок совершает аналогичные плоские угловые колебания относительно точки пересечсния оптически сопряженной плоскости с оптической осью объектива. Поверхность измеряемого объекта 8 располагается в указанной сопряженной плоскости. Отраженный от...
Датчик линейных перемещений
Номер патента: 665205
Опубликовано: 30.05.1979
Авторы: Горелик, Забелин, Маламед, Скворцов
МПК: G01B 11/00
Метки: датчик, линейных, перемещений
...снижают точность измерения,Целью изобретения является повышение точности измерения,Для этого в предлагаемом датчике линейных перемещений два неподвижных растра нанесены на единой пластине, а фотоприемный блок выполнен в виде трех фотоприемников, два из которых располагают в системах муаровых полос, образуемых растрами, а третий - в зоне постоянного светового потока,На фиг, 1 изображена принципиальная схема предлагаемого датчика; на фиг. 2 - вид по стрелке А на фиг. 1,Датчик содержит последовательно расположенные источник 1 света, конденсор 2, неподвижную пластину 3, на которой нанесены два неподвижных растра 4 и 5 под некоторым расчетным углом друг к другу, подвижный растр 6, линзы 7 и фотоприемный блок, выполненный в виде трех...
Устройство для измерения неплоскостности поверхностей
Номер патента: 665206
Опубликовано: 30.05.1979
МПК: G01B 11/24, G02B 5/04
Метки: неплоскостности, поверхностей
...регулировки положения формирователя 3, установленного на нем, и измерительный узел Б с двумя марками 6 и 7.Устройство работает следующим образом.Луч света от лазера 1, находящегося на контролируемой поверхности или вблизи от нее, направляется в светоделительный блок 2, в котором он делится на два луча А и В, параллельных друг другу.Оба луча А и В направляются параллельно контролируемой поверхности на формирователь 3, закрепленный на регулируемом столике 4 и установленный на противоположной стороне контролируемой поверхности или вблизи от нее. Отразившись от зеркальной цилиндрической поверхности формирователя 3, лучи А и В образуют две референтные оптические плоскости РА и РВ.При помощи регулировочных винтов (на чертеже не обозначены)...
Устройство для индикации радиального биения дисков
Номер патента: 665207
Опубликовано: 30.05.1979
Авторы: Балятинский, Исаев
МПК: G01B 11/275
Метки: биения, дисков, индикации, радиального
...устранение постоянного фазового рассогласования;- калибровка.В режиме устранения колебаний фазового рассогласования, выходы внутришаго. вых интерполяторов 5, 6 через ключи 7, 8 соединены с входами фиксатора 10 экстремальных значений фазового рассогласования.В режимс устранения постоянного фазового рассогласования выход одной из считывающих головок, например 2, связан через ключ 7 с входом фазовращателя 9, выход другой считывающей головки 1 через ключ 8 соединен с одним из входов фиксатора 10 экстремальных значений, а выход фазовращателя 9 через ключ 8 связан с другим входом фиксатора 10 экстремальных значений.В режиме калибровки вход фазовращателя 9 связан через ключ 7 с выходом считывающей головки 1.Работает устройство следующим...
Способ определения толщины покрытий на поликристаллических основаниях
Номер патента: 665208
Опубликовано: 30.05.1979
МПК: G01B 15/02
Метки: основаниях, покрытий, поликристаллических, толщины
...заключающийся в том, что направляют рентгеновский пучок под углом к контролируемому объекту, регистрируют интенсивности излучений, рассеянных от основания с покрытием 1 и от основания без покрытия - 1 и по их отношению судят о толщине покрытия 2. случае тонкого покрытия, поглощениетгеновских лучей в нем настолько мапезультате измерения интенсиви 1 они получаются почти одичто даст малую точность.1 зобретення является повышение измерения.остигается за счет того, что нарентгеновский пучок на контрообъект под углом, который опреиз условия 2(10/1 П 0(5, Резульения имеет минимальную погпри=35,1 0 Для определения толпредлагаемому методу бпокрытия и устанавливле рентгеновского аппарпервичному лучу, составко градусов, Затем опрность...
Устройство для измерения толщины изделия
Номер патента: 665209
Опубликовано: 30.05.1979
Авторы: Болотин, Бондаренко, Круглов
МПК: G01B 17/02
...изделия 7 и служит для регистрации акустических импульсов в исследуемом изделии 7. Предел чувствительности интерферометра составляет 10м в полосе частот 1 кГц - 200 МГц.Измерение толщины производится следующим образом.Электрооптический модулятор 2 ориентируется таким образом, чтобы в отсутствие на нем напряжения его пропускание было равно нулю. С началом генерации лазера 1 при помощи фотопреобразователя 4 передним фронтом лазерного импульса производится запуск генератора 3 электрических импульсов, который вырабатывает ступенчатый электрический импульс, изображенный на фиг. 2. Амплитуда первой ступеньки этого импульса соответствует максимальному пропусканию модулятора 2 и имеет длительность 10с, амплитуда второй ступеньки во много раз (в...
Преобразователь угол-код
Номер патента: 665310
Опубликовано: 30.05.1979
Авторы: Кирпичников, Ревяко, Шилейкин
Метки: «угол-код»
...метками 2, блоки 3, 4 считывания, триггер 5, еди ничный вход которого соединен с выходомблока 3 считывания и с первыми входами элементов б, 7 И, а нулевой - с выходом блока 4 считывания и первыми входами элементов 8, 9 И, единичный выход триггера 5 соединен с вторыми входами элементов 7, 8 И, а нулевой - с вторыми входами элементов б, 9 И. Выходы элементов 6, 8 И соединены с входами элемента 10 ИЛИ, а выходы элементов 7, 9 И соединены с входами элемента 11 ИЛИ. Вход счетчика 12665310 д. М 368 аказ 1037/7 раж 726 ПО Поиск дписио пографпя, пр. Сапунова, 2 соединен с выходом элемента 10 ИЛИ и через блок 13 умножения на два с выходом элемента 11 ИЛИ.Преобразователь работает следующим образом.При вращении диска 1 срабатывают поочередно...
Прибор для линейных измерений
Номер патента: 666417
Опубликовано: 05.06.1979
Авторы: Ветров, Волков, Галушко
Метки: измерений, линейных, прибор
...2 со шкалой 3 и до. полнительными шкалами 4 и 5, два неподвиж. ных упора 6 и 7, подвижной наконечник 8 и дополнительный подвижной наконечник 9, стрел. ку 10, жестко закрепленную на наконечнике 8, стрелки 11 и 12, жестко закрепленные на нако. нечнике 9.Шкала 3 служит для измерения расстояния от конца подвижного наконечштка 8 до плоскости, проходящей через концы неподвижных упоров 6 и 7. Шкала 4 служит для введения поправок в показания шкалы 3. Она разделена на две половины риской 13, от которой производится от. счет, на одной из полонин шкалы стоит знак плюс (+), на другой - минус (.),Шкала 5 служит для измерения радиуса закругления рельсового пути и разделена на две половины риской 14.. Прибор работает следующим образом.Прибор...
Устройство для контроля параметров плоских материалов
Номер патента: 666418
Опубликовано: 05.06.1979
Автор: Суздальцев
МПК: G01B 7/04
Метки: параметров, плоских
...Если второй и следующие фото. 45датчики засвечецы, то состочцие схемы не.изменяется.При Опросе коммутатором лерВОго ПО поряд.ку затемненного фотодятчика срае)атывзет одиниз элемегОВ И 0 и ы)Выц элемеегт ИЛИ1, 50в результате чего первый элемент 7 гезмятцустанавливается в состояние, открывающее блок16 совпадения. Сигнал с Выхода элемента ИЛИ11 проходитчерез третий элемент ИЛИ 3 цавход счетчика 14. 43 последнем ззфиксируотея 55все импульсы с затемненных фотодатчиков.Если ца материзле имеется брак, напримердырка, то при опросе коммутатором фотодатика, находящегосч в зоне дырки, срзботаот одип цз элементов И 17, элемент ИЛИ 12 и блок совпадеция, при этом второй элемент 8 памяти устацавливается в единичное состояние и в счетчик 14 через...
Способ определения натяга в опорах качения
Номер патента: 667792
Опубликовано: 15.06.1979
Авторы: Лейбович, Мезенцев, Шмунис, Шмурун
МПК: G01B 5/02
Метки: качения, натяга, опорах
...диаметр наконечников выбирают равным номинальному диаметру тел качения.Сущность способа заключается в следующем.Средством двустороннего действия с шаровыми наконечниками измеряют последовательно беговые дорожки вала и отверстия, Из-за равенства номинальных размеров наконечников и тел качения указанные измерения проводят с одной произвольной настройкой этого средства, причем его показания отличаются на небольшую вели шцу, примерно равную натягу, Затем на другом измерительном средстве также с одной его установки сравнивают фактические размеры наконечников первого средства и тел качения, которые также мало разнятся между собой. Суммируя разности показаний обоих средств измерения, определяют ожидаемую величццх натяга в опоре качения....
Устройство для измерения нежестких деталей
Номер патента: 667793
Опубликовано: 15.06.1979
Авторы: Батырь, Нестеренкова, Самсонов
МПК: G01B 5/02
Метки: нежестких
...блока 3 с подпружиненными пальцами 4, измеритель линейных перемещений 5 с арретиром 6 механизм управления перемещения подвижных звеньев, включающий ведущий 7 и ведо667793 Формула изобретения СостТехреТиражИП И Государстпо делам изобр113035, Москва, Ж -филиал П П П Патент,авнтель Г, ЛазареваО. Луговая Корректор В865 .Подписноевенного комитета СССРетений и открытий5, Раущская наб., д. 4/5Ужгород, ул. Проектная, 4 едактор Л. баглайаказ 3447/34ЦНИ нинка 3мый 8 рычаги и вспомогательный шток 9, подвижное промежуточное звено 10 с легкой пружиной 11, а также управляемый стопор 12 подвижного промежуточного звена, Механизм управления стопором включает промежуточный рычаг 13 и кулачок 14, размещенный на вспомогательном штоке.Устройство работает...
Устройство для измерения длины витых канатов
Номер патента: 667794
Опубликовано: 15.06.1979
МПК: G01B 5/04
...протянутого через кольцо 1. фо нного устройства освзаимодействии иземого элементбв, что "высокую точнбсЖ"йЗ= оскальзывания изме о поверхносги. " Пр При певой линии навивки к кольцо 1 вние кольца счетчик 7, рость кана п работы д фрикционно го и измер ет получить ледствие п элемента п сван намерительн е позвол ерений вительног является повышение ины витых канатов Целью изобретени очности измерения ри их перемещении. ормула изобретена 20что измерительныйе охватывающеголнен в виде - пбд-но кольца плуй-" Устройс канатов. пр измеритель торого пар Цель достигается тем, элемент выполнен в ви канат кольца, щуп выпо пружиненного относител во для изм их перем ый элемент ллельйа н тение относ в частност перемещен емных устро ускания 1 ру но...
Устройство для разметки положения узлов в аппаратах колонного типа и монтажа этих аппаратов
Номер патента: 667795
Опубликовано: 15.06.1979
Авторы: Борисенко, Давыдушкин, Неретин
МПК: G01B 11/30, G01B 5/24
Метки: аппаратах, аппаратов, колонного, монтажа, положения, разметки, типа, узлов, этих
...опору к поверхности размечаемого объекта, и уровнем 8, С кронштейном скреплен держатель 9 основания репера. Основания 10 и 11 соединены с держателями резьбовыми заглушками 12.В комплект устройства входит подвижная каретка 13 с отражающей поворотной призмой (на чертеже не показана), а также реперы 14, 15, которые устанавливают в основаниях 10 и 11 перед монтажом устройства, Реперы выполнены в виде стержней заданной длины с присоединительными поверхностями (резьбой и торцом) на одном конце и сферической на другом. Сферическая поверхность является визирной маркой при монтаже аппарата. Устройство работает следующим обра зом,6677953 4ливают на заданном расстоянии от торца и,вращая отражающую призму, размечаюткольцевое сечение,...

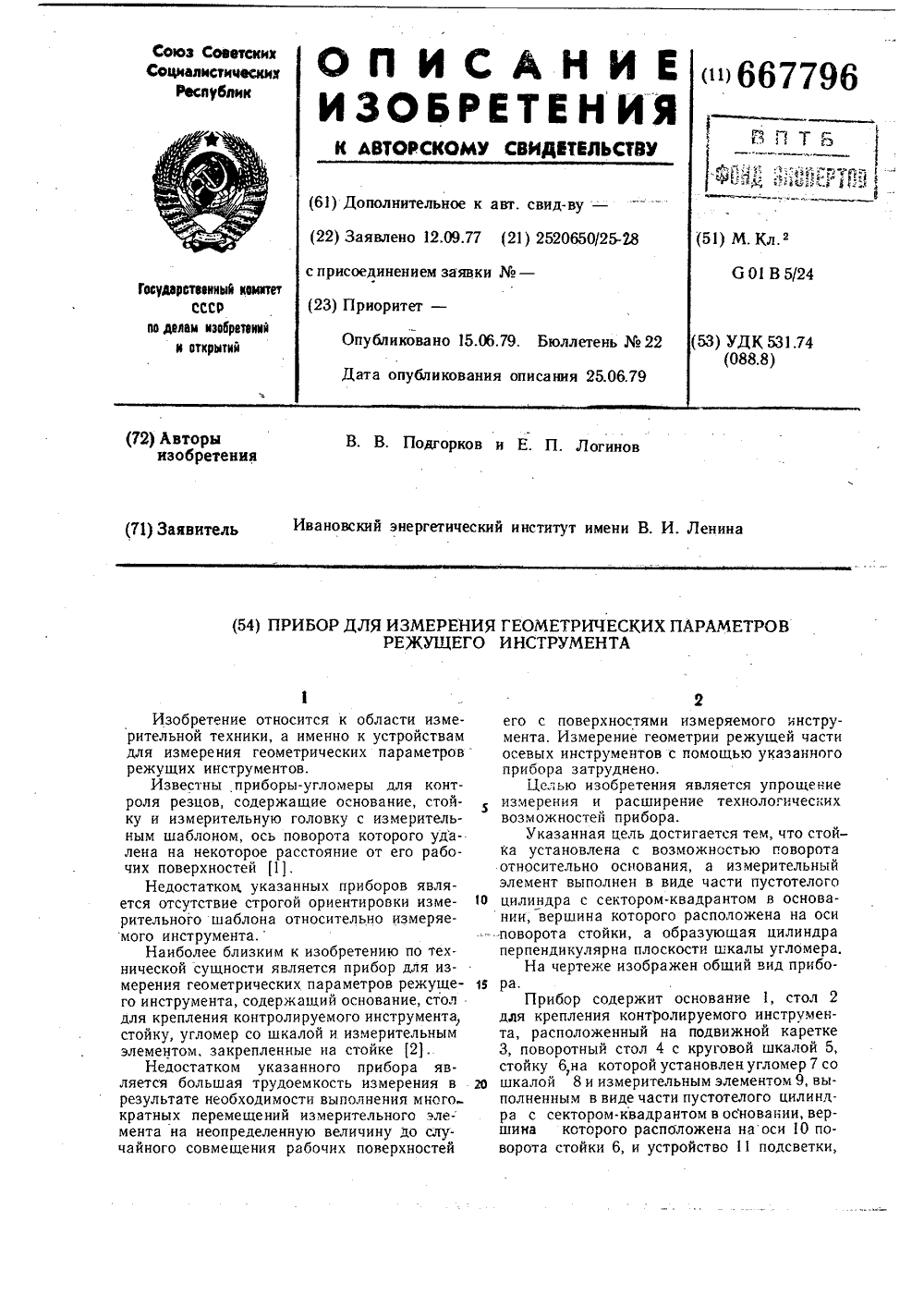

Прибор для измерения геометрических параметров режущего инструмента
Номер патента: 667796
Опубликовано: 15.06.1979
МПК: G01B 5/24
Метки: геометрических, инструмента, параметров, прибор, режущего
...инструмента,стойку, угломер со шкалой и измерительнымэлементом, закрепленные на стойке 2.Недостатком указанного прибора является большая трудоемкость измерения врезультате необходимости выполнения многократных перемещений измерительного элемента на неопределенную величину до случайного совмещения рабочих поверхностей его с поверхностями измеряе мента. Измерение геометрии р осевых инструментов с помощь прибора затруднено. Целью изобретения измерения и расширен возможностей прибора. Указанная цель достигается ка установлена с возможност относительно основания, а и элемент выполнен в виде част О цилиндра с сектором-квадрант нии, вершина которого распол:поворота стойки, а образующ перпендикулярна плоскости шк На чертеже...
Устройство для измерения механических величин
Номер патента: 667797
Опубликовано: 15.06.1979
Авторы: Коротков, Скачко, Стукалов, Тимофеев
МПК: G01B 7/00
Метки: величин, механических
...сигналы поступают на измерительную схему (на чертеже не показана), которая осуществляет операцию деления частот.Использование изобретения позеолчет повысить точность измерения, так как погрешность нелинейности практически устраняется. Изобретение относится измерительной технике и может быть использовано для измерения механических величин, например перемещений.По авт. св.356448 известно устройство для измерения механических величин, содержащее корпус, размещенный в корпусе дифференциальный струнный преобразбватель, выполненный в виде двух параллельно растянутых струн, одни концы которых закреплены на корпусе, а другие - на связанном с измерительным наконечником коромысле. Струнный преобразователь содержит два независимых...
Устройство для измерения длины проката
Номер патента: 667798
Опубликовано: 15.06.1979
Авторы: Балин, Китаев, Матвеев
МПК: G01B 7/04
...следующим образом В исходном состоянии, при отсутствии проката, датчики 1, 1, 131 п выдают во внешние цепи нулевые сигналы. Счетчик импульсов 4, регистр 3 и счетно- решаюший блок 6 сброшены в исходное состояние. Начиная с момента фиксации переднего конца проката датчиком 1, его сигнал разрешает счет импульсов преобразователя 7 счетчиком импульсов 4. В момент фиксации переднего конца проката датчиком 1 его сигнал, проходя через блок коммутации 2, производит сброс регистра 3, затем, через время задержки гГ 4, с помошьЬ ключевых элементов 5, производит перепись в регистр 3 информации из счетчика 4, т, е. числа импульсов Х преобразователя 7, выданных им при прохождении передним конном проката расстояния между датчиками положения 1 и 1....
Емкостной дифференциальный датчик угла поворота
Номер патента: 667799
Опубликовано: 15.06.1979
Авторы: Вильнер, Кунин, Лукоянов, Шпагин
Метки: датчик, дифференциальный, емкостной, поворота, угла
...Токопроводящие полоски на статоре 1 соединены через одну в две параллельные цепи и подключены к источнику питания 4 в противофазе, а токопроводящие полоски на роторе 2 соединены между собой в параллельную цепь и выведены на массу датчика. Питание токопроводящих полосок статора 1 осуществляется синусоидальным напряжением от генератора высокой частоты че667799 Формула изобретения г,2 Тираж 865 Подписи род, ул, Проектная, 4 ЦИНИПИ филиал П Заказ 3447,34 Патент, г. Уж рез трансформатор с тремя обмотками. Двеобмотки трансформатора включены встреч " но "и питают параллельные цепи токопроводяфих полосок статора в противофазе, а выходной сигнал снимается с третьей (суммируюшей) обмотки.5Датчик работает следующим образом.При вращении ротора 2 его...
Устройство для измерения радиального зазора турбомашины
Номер патента: 667800
Опубликовано: 15.06.1979
Метки: зазора, радиального, турбомашины
...1, крайние электролы 2 которого устанавливаются на статоре 3 турбомашйны. Торцовые поверхности вращающихся лопаток 4 турбомашины выполняют роль центрального электрода емкостного преобразователя и через дисковуючасть ротора и полшипники имеют электрическую связь с точкой заземления мостовойизмерительной схемы 5. Два плеча этой схемы образованы емкостями лифференциаль- з 0ного преобразователя, параллельно которым подключены подстроечные конденсаторы С 1 и С. В два других плеча включеныинлуктивности 11 и 1 трансформатора Т,со вторичной обмотки которого снимаетсявыходной сигнал мостовой измерительнойсхемы, подаваемый на вход блока 6 обработки сигналов. К входной диагонали мостовойсхемы подключен высокочастотный источник7...
Измеритель толщины листовых материалов
Номер патента: 667801
Опубликовано: 15.06.1979
Автор: Таранцев
МПК: G01B 7/06
Метки: измеритель, листовых, толщины
...цель мультивибратора 1, фильтр 3, и оптоэлектронную лару 4, состоящую из светодиода 5 и фототиристора 6. Мультивибратор вы667801 Формула изобретения Составитель И. Сапо.кникова .Техред О. Луговая, Корректор В, Синицкая Тираж 855 Подписное Редактор Е. ЗубиетовЗаказ 3447,34 омитета СССРоткрытийя наб., д. 4/5 ул. Проектная ЦН И И П И Государственногопо делам изобретений Ы 3035, Москва, Ж - 35, Рау лиал П П П " Патент, г. Ужго иска род,полнен на двух транзисторах 7 и 8 с эмиттерным времязадающим конденсатором 9. Емкостный датчик 2 с параллельно включенным регулирующим конденсатором 10 подключен через разделительный конденсатор 11 к" коллектору транзистора 7. Светодиод 5 оптоэлектронной пары 4 включен последовательно в цепь...
Устройство для контроля согласованности вращения двух валов механизма
Номер патента: 667802
Опубликовано: 15.06.1979
Авторы: Джаракян, Едигарян, Марданян
МПК: G01B 7/30
Метки: валов, вращения, двух, механизма, согласованности
...уг ми на валах ме работы такого дискретностью п В нем такжеугла поворота тиопределяет достиэтом необходимо иблок уравниваниразователей угол -лами проверяемогтоту быстроходно механизма. Это ограничиваетвыявления высокочастотныхпогрешности механизма.Целью изобретения являетинформативности.Для этого устройство снаби О считываюшеи головкои, кинематически связанной с тихоходным валом и сопряженной с задающим элементом на быстроходном валу.На чертеже представлена кинематическая схема устройства.С входным валом проверяемого механизма 1 связан преобразователь угла поворота, в котором задающий элемент 2 установлен на быстроходном валу, механизмы и считывающая головка 3 - на его корпусе. Вторая считывающая головка 4 кинематически связана с...
Устройство для измерения перемещений с интерполированием
Номер патента: 667803
Опубликовано: 15.06.1979
Авторы: Кулис, Минцерис, Ушинскас
МПК: G01B 7/30
Метки: интерполированием, перемещений
...обработки, индикатора 12.Устройство работает следующим образом.Измерительный преобразователь 4 перемещений вырабатывает сигнал А созИ; который поступает на один из входов сумматора 5. Преобразователь 1 амйлитуда сигнала - постоянное напряжение вырабатывает постоянное напряжение, пропорциональное амплитуде сигнала измерительного преобразователя 4 и подает это напряжение на вход умножителя 2. Ко второму входу умножителя 2 подключен выход генератора 3 фиксированной частоты ао, причем юо Я. Умножитель 2 работает в режиме амплитудной модуляции, т. е. изменения (из-за не. стабильности) амплитуды выходного сигнала измерительного преобразователя 4 пере-. мещений, регулирует амплитуду сигнала на выходе умножителя 2, которая всегда...
Трансформаторный преобразователь угловых перемещений
Номер патента: 667804
Опубликовано: 15.06.1979
Авторы: Акулин, Головин, Мельников
Метки: перемещений, трансформаторный, угловых
...рамки и соосно.с ней на ферромаг" - -нитном дйске.На фиг. 1 изображен предлагаемый преобразователь, общий вид сверху; на фиг. 2- разрез А - А на фиг. 1.Преобразователь содержит ферритовыйсердечник 1, на котором размещена обмотка 2 возбуждения, питаемая переменным током повышенной частоты. Сердечник укреплен между двумя стойками 3, 4В зазоре между полюсами сердечника " установленанеподвижная измерительнаярамка 5, размещенная на прямоугольном каркасе 6, жестко связанном со стойкой 3, при этом плоскость рамки 5 ориентирована параллельно оси обмотки возбуждения. Внутри измерительной рамки и соосно с ней расположена вращающаяся рамка 7, закрепленная на поверхности ферритового диска 8, установленного на подвижной оси 9 между...
