G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 688820

Опубликовано: 30.09.1979

Авторы: Кириенко, Лымарь, Редька

МПК: G01B 7/16

Метки: гибкой, деформаций, передачи, связи

...ц заданному расстоянию между датчиками определяют скорость движения Зо меток, а по второму интервалу и скорости688820 1212 Л 1=. Г1 движения меток определяют расстояние между метками,На чертеже показано устройство, реализчющее данный способ. Устройство содержит гибкую связь 1, размещенную на шкивах 2 и 3, закрепленных на основании 4. На гибкой связи 1 закреплены со сдвигом две метки 5 и б, а на основании - расположенные рядом датчики 7 и 8 и датчик 9, сдвинутый на заданное расстояние 1, (если, например, гибкая связь изготовлена из изолирующего материала, то метки могут быть изготовлены из металла, а датчики 7, 8 и 9 должны быть в этом случае индукционного типа). Интервал времени 1, между прохождением метки б через датчики 8 и 9,...

Номер патента: 688821

Опубликовано: 30.09.1979

Авторы: Островский, Чащин

МПК: G01B 9/02

Метки: интерферометр, майкельсона, типа

...на два равных пучка, распространяющихся вдоль оптических осей 8 ц 10, которые перпендикулярны к поверхностям зеркал 3 ц 4 интерферометра. Поле отражения от этих зеркал пучки проходят прежние оптические пут" ц выходят в направлении 11. При равенстве оптических путей в направлениях осей 8 и 10 интерферометр скомпенсирован, т. е. оптическая разность хода между двумя пучками равна нулю.При измерении, например, показателя преломления вещества, которое помешают между неподвижным зеркалом 3 и компенсирующей пластиной 2, происходит изменение величины оптического пути, а следовательно, и оптической разности хода688821 т = - . - =о 2 оза Поиск Заказ 855/10 1 зд Аа Тираж 866 Подписное ип, Харьк. Фил. пред. Патент между пучками света, идущими в...

Номер патента: 688822

Опубликовано: 30.09.1979

Авторы: Конончук, Цалитис

МПК: G01B 15/00, G01N 23/00

Метки: вещества, количества, материалы, нанесенного, текстильные

...прибор И, отградуированный в единицах количества вещссгва, напесенного на материал 1, нагрузочный потенциометр 14 и потенциометр 15, обеспочивающий охват уоилителя 12 последовательной отрицательной обратной сВязью 1 О 1 апряжс 11 ию, Двикок потснци- метра 15 кинематически связан с движком потенциометра 8, регулирующего опорное напряженис. ДВижок,потенциометрического делителя 1 б кинематичсски связан с двикром отенциометра 14 и с указателем шкалы 17 н элок гричеоки соединен с резистором 11.Устрой ство р а ботает слсдующим образом.Детектор 4 регисгрирует ионизирующее излучение, прошедшее через материал до узла 2 технологического воздействия, ЭлектродВигатель 7, упраВляемый усилителем б, перемещает движок потенциометра 8, регулирующего...

Номер патента: 690281

Опубликовано: 05.10.1979

Авторы: Чертыковцев, Яговкин

МПК: G01B 7/00, G01D 5/22

Метки: линейных, перемещений, ток

...содержит дифференциальный индуктивный датчик 1 с ка690281 НИИПИ . Заказ 594 ираж 866 Подписно б ППатент ,улПРоектн тушками 2, 3, раэмещенньии нанеподвижном сердечнике 4, и катуШками 5, 6 обратной связи, установленными на обоих концах якоря 7, В цепь катушек 5,6 эмиттерколлекторньми переходами включенытранзисторы 8,9, мостовал иэмерительнал схема 10 с импульсныюд источниками 11 питания, включеиньвщв соседние плечи, и катушками 2,3,включенными в противоположные плечи моста. В диагонали измерительного моста размещен Резистор 12 нагрузки. Эмиттер транзистора 8 и базатранзистора 9 соединены с одним концом резистора 12, а база транзисто"ра 8 и эмиттер транзистора 9 соедичены с другим концом Резистора 12нагрузки. Преобразователь работает...

Номер патента: 690282

Опубликовано: 05.10.1979

Авторы: Гончаренко, Косовский, Попов

МПК: G01B 7/06

Метки: имитатор, настройки, покрытий, толщиномеров, электромагнитных

...преобразователя.На чертеже представлен общийвид имитатора.Имитатор для настройки электромагнитных толщиномеров покрытий содержит основание 1, на которомразмещены под углом друг к другу690282 Формула изобретения Составитель И,Долговаедактор С.Головенко Техред О,Андрейко Корректор Г,Решетник Тираж 866 ЦНИИПИ Государственноо комите по делам изобретений и откр 35, Москва Ж, Раушская набПодписноеа СССРтийд.4/5 1130 ППП Патент, г.ужгород, ул.Проектная,4 две металлические полосы 2 и 3. На основании н направлении длины полос нанесена шкала 4 и подвижно размещена каретка 5 с визирной линией и отверстием для крепления преобразователя б поверяемого толщиномера. Чувствительный элемент 7 преобраэо 5 вателя находится меюжду полосами 2 и...

Номер патента: 690283

Опубликовано: 05.10.1979

Авторы: Братухин, Семакин, Сирюкин

МПК: G01B 7/06

Метки: диаметра, емкостный, провода

...которых соосны с измеряемымпроводом.Выполнение поверхностей измери"тельных электродов в виде вогнутыхпарабол приводит к тому, что интегральная чувствительность преобразоэователя выравнивается и остаетсяпостоянной прн перемещении проводапараллельно измерительным электродам.На фиг. 1 схематически изображенописываемый преобразователь; нафиг. 2 - сечение А-А фиг.1.Преобразователь содержит металлический корпус 1 и установленныев нем на диэлектрических стержнях 2два параллельных ряда измерительныхэлектродов 3 и 4, рабочие поверхнос;ти которых выполнены в виде вогнутых парабол. Измеряемый провод 5расположен соосно с вершинами парабо690283 Формула изобретения А-А фг Фиг. 1 Составитель А.ЕлагинТехред О,Андрейко Корректор Г,Решетник Редактор С,...

Номер патента: 690284

Опубликовано: 05.10.1979

Автор: Аркушин

МПК: G01B 7/12

Метки: диаметра, рулона

...5 к 6, ключи 7 и 8 сброса интеграторов и блок 9 выделениямодуля разности, содержащий вычитаю,щее устройство 10 и усилитель 11.Устройство работает следующимобразом.Напряжение аналогового датчика 1лннейной скорости подается одновременно на вход обоих интеграторов5 и 6. Вследствие периодическогосброса интеграторов на их выходахвозникает (при неизменной по величине линейной скорости) пилообразное напряжение, амплитуда которогопропорциональна периоду. Выходноенапряжение интеграторов вследствиеработы распределителя 4 импульсовсдвинуто во времени на интервал следования импульсов импульсного датчнка 2 частоты вращения. Прн этомв интервалах времени между импульса"мй датчика .2 модуль разности напряжений интеграторов неизменен повеличине,...

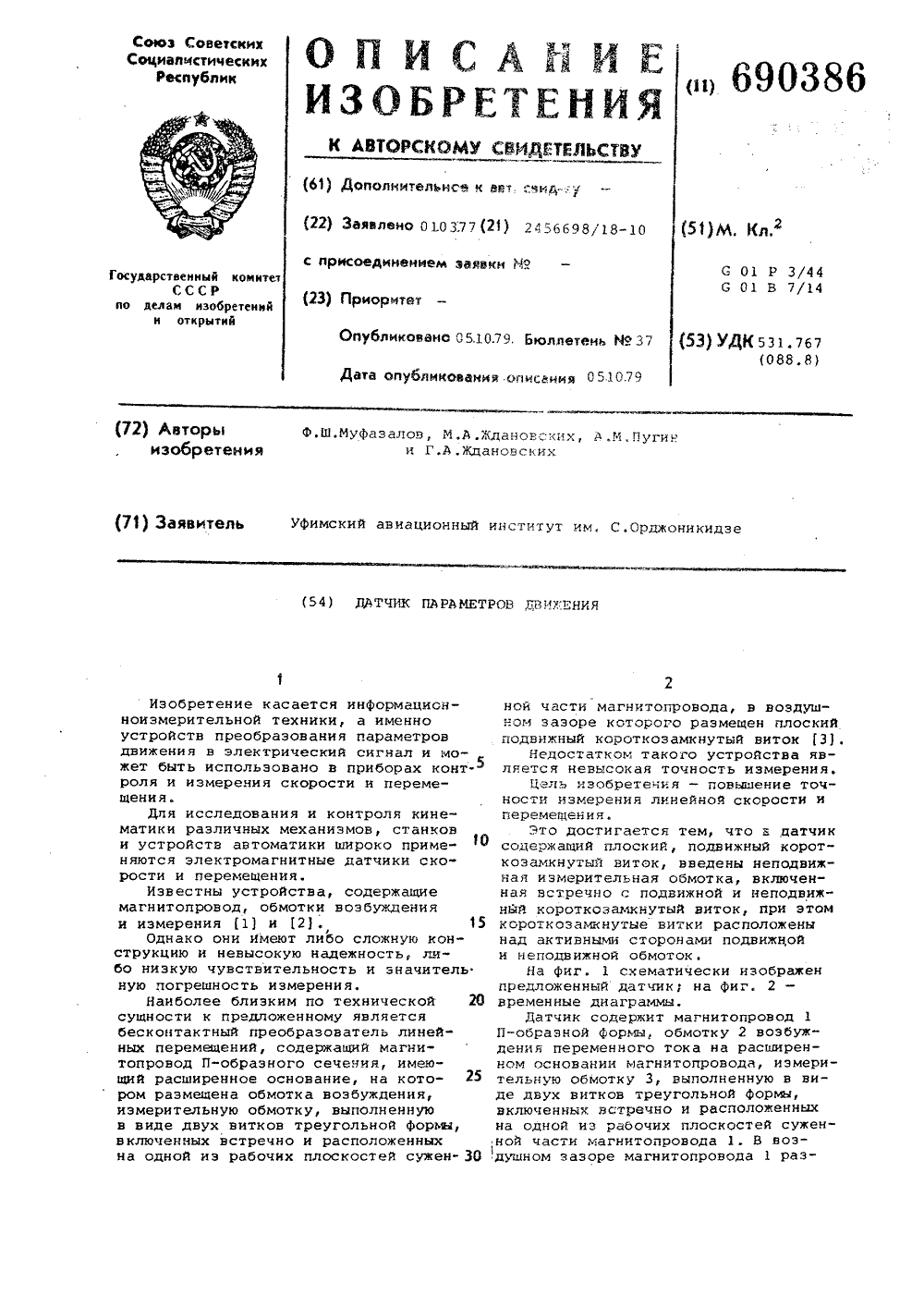

Номер патента: 690386

Опубликовано: 05.10.1979

Авторы: Ждановских, Муфазалов, Пугин

МПК: G01B 7/00

Метки: датчик, движения, параметров

...б обмотки, соединенные последовательно и встречно, ихоси параллельны оси измерительнойобмотки 3, Короткоэамкнутый виток 4размещен над одной из активных сторон подвижной обмотки 5 и механически с ней связан, а над одной из сторон, параллельной активным сторонамобмотки 5, неподвижной обмотки б размещен неподвижный короткозамкнутыйвиток 7, причем размеры обмоток 5 иб, короткоэамкнутых витков 4 и 7 Одинаковы. При эапитывании обмотки возбуждения 2 переменным током (Фиг.2,а)В плоской треугольной измерительнойобмотке 3 наводится сигнал. Над обмоткой 3 расположен подвижный коротКОэамкнутый Виток 4, экранирующийчасть потока В зазоре магнитопровода1, сигнал В обмотке пропорционален 20координата короткоэамкнутого витка,т,е. Величине его...

Номер патента: 691392

Опубликовано: 15.10.1979

Авторы: Емельянов, Клименко, Лихачев

МПК: G01B 7/00

Метки: линейных, перемещений, фазовый

...содержит втулку .1 из немагнитногоэлектройзоляцион-,його материала и охваченный втулкоймногозаходный червячйый винт 2. Йа 10поверхности втулКи 1 йО многозаходным винтовым линиям размещенабифилярная секционированная первиЧная обмотка 3-4, 5-6, питаемая сдвинутыми по Фазе на четверть периоданапряжениями переменного тока. В канаэках" резьбы червячнОго винта размещены со сдвигом одно относительно другой на 1/4 шага резьбы"бйФилярные секции 7-В и 9-10 вторичной 20обмоткйъ.Преобразователь снабжеифазовРащаю- .щей ИС-цепочкой, активное и емкостное сопротивлениякоторой равнымежду собой.Преобраэоватыь работает Слдую 25М 4 образом.Прн подведении двухфазиого напря"жения пйтания к секциям 3-4 и 5-6первичной обмотки внутри...

Номер патента: 691675

Опубликовано: 15.10.1979

Авторы: Волошко, Иванова, Щеголев

МПК: G01B 5/14

Метки: двумя, зазора, между, поверхностями

...четыре подпружиненных штифта, каждый из которыхснабжен своим стопорсм 11110Однако наличие в таком устройствечетырех стопоров измерительных штифтов снижает производительностьизмерения и вносит погрешность в результат измерения эа счет различногоусилия зажима. Крсме того, в иэвестнсм устройстве отсутствуют ориентирыи базовые поверхности для правильнойустановки устройства относительноизмеряемых поверхностей.Цель изобретения - повышение точности и производительности измерения.Для этого стопор выполнен в видеразмещенных в корпусе контактирующиходними своими концами с измерительными штифтами подвижных стержней,секторов,взаимодействующих своими цилиндрическими поверхностями с другими .-концами стержней, и конического Фиксатора,размещаемого...

Номер патента: 691676

Опубликовано: 15.10.1979

Авторы: Комаров, Орлов

МПК: G01B 5/255

Метки: центрирования

...взаимодействует с контактной поверхностью подвижной втулки, а другой - с конической контактной поверхностью корпуса 2),Недостатками данного устройства является высокое требование по погрваности формы цилиндрических поверхностей цейтрируемых деталей.Цель изобретения - расширение технологических возможностей устройства. ОПИСАНИЕИЗОБАТЕ 1 ЕНИЯ691676К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ691676 з 6200/30исное Э П нт,ооектн ал ПППужгород, у 2 корпуса 1, Между рядами шариков 5и 6 установлена подвижная в осевомнаправлении втулка 7 с расположенными по ее торцам коническими контактными поверхностями 8 и 9, взаимодейстнующими также с двумя рядамишариков 5 н 6. Углы конических контактных поверхностей выполнены такимобразом, что соответствующая контактная...

Номер патента: 691677

Опубликовано: 15.10.1979

Авторы: Зайцев, Новакович

МПК: G01B 5/30

Метки: тензометр

...вокруг оси 5, котораяперпендикулярна продольной оси корпуса 1. Полость корпуса 1 соединенатрубкой б с насосом 7, и трубкой 8с реэервуарсм 9. Резервуар 9 заполнен теплоносителем 10 и мембранной стенкой 11 установлен на исследуемом объекте 12, Трубка 13 соединяет резервуар с корпусом.20 опоры 2 и 3установлены в корпусе с возможностью поворота относино своей продольной оси (что для опоры 3 достигается использованием оси5 из двух половин, поджнмаемых эасчет упругости опоры 2 к ее поверхности) и подпружинены в осевсм направлениЯ с помощью пружин 14,Датчик-4 деформации укреплен в корпусе 1,а его щток контактирует с подвижной0 опорой 3;691677 Рог. яодписное Тиоаж 8 ЯИИПИ Заказ 6200/3 лиал ППП "Патентф, г, Ужгород,Проектная,Тензометр...

Номер патента: 691678

Опубликовано: 15.10.1979

Авторы: Гитлин, Ястребцев

МПК: G01B 7/00

Метки: линейных, перемещений

...слоя 3 электролита относительно подвижного электрода преобразователя. Формула изобретения МДП-структуры, расстояние между "истоком и стоком которой изменяется по линейному закону по ширине канала, а обслочка подвижного электрода выполнена из диэлектрика, один полюс источника питания постоянного тока подключен к неподвижному электроду и через регистрирующий прибор - к стоку МДП-структуры, а второй полюс - к полупроводниковой подложке и к истоку МДП-структуры.Яа фиг . 1 схематически показана конструкция преобразователя На фиг. 2 - разрез А-А на фиг. 1.Преобразователь содержит корпус 1, заполненный тремя слоями 2,3, 4 несмешивающихся жидкостей, подвижный электрод 5, состоящий иэ оболочки 6 и размещенного в ней чувствительного...

Номер патента: 691679

Опубликовано: 15.10.1979

Авторы: Моргунов, Шакурский

МПК: G01B 7/00

Метки: выходом, перемещений, частотным

...2смесителей, . и регистратор 10 гаютси третьего и, их Фазовые характе истР тики сдвипор , входом аются в одну и ту же сто они дключерный к выходу полосового - этом еР У пРИлителя 8.ого уси р если крутизна фазовых харак"Устройство ятеристик одинакова, частоты Р и Рстройство для измерения перемеще на выходах генератор 2 3ов и оста нут-дующим об аэоыходом работает сле- ся те же, а изменятс я только значение, равное дующи образом. Измеряемое перемеще- Ни" фазР ) и г(Р г) ф что слерен иалР е д, посредством диффе- дУет из условий Г 1)и 2).ка 1 стац ьного,параметрического датчи- . Предлсженно е устройство позволяетФус анавливает собственные ре повысить точность измзонансные частоты пость измеренйя, расширить диапазон измерения,. а также...

Номер патента: 691680

Опубликовано: 15.10.1979

Авторы: Бромберг, Морев

МПК: G01B 7/00

Метки: линейных, перемещений

...такте к измерительному блоку 12 подключается нижняя по схеме катушка преобразователя 1, в результате чего на выходе блока 12 появляется результат измерения Кг . В вычислительном блоке 13 производится вычитание полученных результатов измерения И - И г и запсыинание полу" ченной разности.В третьем и четвертом тактах к из мерительному блоку подключаются соответственно верхняя и нижняя по схеме катушки первого или второго дополнительных дифференциальных преобразователей 2 или 3 в зависимости от знака выходного сигнала основного дифферейциального преобразователя 1 определяемого в блоке 10 определения знака. При этом, если величина сигнала с верхней катушки основного пре образователя меньше величины сигнала с его нижней катушки, а на...

Номер патента: 691681

Опубликовано: 15.10.1979

Авторы: Касимов, Покровский

МПК: G01B 7/16

Метки: длины, испытаниях, трещин, усталостных, электромагнитный

...и взаимодействующих с ней элементов преобразователя.Электромагнитный преобразователь )Одля измерения длины усталостных трещин содержит изоляционную подложку1, на которой установлены контакты2. На подложке 1 стоят измерительныеобмотки 3 плоской прямоугольной формы.5Они параллельны геометрической линии, соединяющей контакты 2, и перпендикулярны плоскости подложки 1 .Преобразователь устанавливают надеталь 4 так, чтобы контакты 2 расположились симметрично относительно20концентратора 5 механических напряжений, а измерительные катушки 3 оказались в области ожидаемого развитиятрещины 6 и были перпендикулярныожидаемому направлению трещины.25.Электрические контакты 2 подключаютк источнику переменного тока частотой,:обеспечивающей малую...

Номер патента: 691682

Опубликовано: 15.10.1979

Авторы: Архарова, Маркин, Пивоненков

МПК: G01B 7/16

Метки: интегральных, настройки, тензомостов

...чувствительность тензомоста и попарно разрывают перемычки в смежных плечах моста до достижения требуемой чувс вительности,На фиг. 1 изображено устройство, реализующее предложенный способ; на фиг. 2 - расположение перемычек между тензодатчиками,Устройство содержит интегральный генэсыост, состоящий из тензодатчиков 1, 2, 3, 4, включенные последовательно с тензодатчиками 1 и 2 дополнительные тензодатчики 5 и б, балансировочные и компенсационные резисторы соответственно 7, 8.и 9, 10.5 691682 Формула изобретения Ризл Составитель С.СурковРедактор Н. Аристов а Техред С.Ми гай Коррек то Решетн 00/30ЦНИИПИ 1по де35, Моск Заказ Тираж 866 Подписноеударственного комитета СССРам изобретений и открытийЖ, Раушская наб., д. 4/5 лиал ППП Патент,...

Номер патента: 691683

Опубликовано: 15.10.1979

Авторы: Акбаров, Разумов, Солодкая

МПК: G01B 7/28

Метки: поверхности, профиля

...устройства 1 на фиг. 2 - узел Т на фиг. 1.Устройство содержит измерительную головку 1, выполненную в виде измерительного рычага 2 с установленньм на .его конце роликсм 3, блок 4 преобразования перемещения ролика З.относительяо измерительного рычага 2, блок 5 преобразования перемещения измерительного рычага 2, сумматор б, входы которого соединены с выходами блоков 4 и 5 преобраэова(72) Авторы ИЗОбрЕтЕНИя Т-Х.С.акбаров, Н.и.солодкая и Г,И.691683 ЦНИИПИ Заказ 6200/30 П Патент, г. Ужгород, ул. Проектная, 4 или ния перемещения ролика и измерительного рычага, а выход - с регистрирующим приборсм 7. Ролик 3 соединен с иэмерительньм рычагом пружиной 8.Устройство работает следующим обраэсм.В процессе движения контролируемой поверхности...

Номер патента: 691684

Опубликовано: 15.10.1979

Авторы: Коловский, Трутень

МПК: G01B 7/287

Метки: крупногабаритных, полых, формы, цилиндрических

...для контактирования с измеряемой поверхностью и подключен к перваку блокуизмерений, два других установленыс противополбжных сторон образцовогоцилиндра и подключены к входам второго блока измерений, выход первогоблока измерений подключен к первомувходу рваающего усилителя, выходО Изобретение относится к контрольно-измерительной технике и можетбыть использовано, например, дляизмерения Формы крупногабаритныхцилиндрических деталей с центровымотверстием в процессе обработки настанках.ИзВестно устройство для измеренияотклонений Формы, содержащее шпиндель с образцовой осью вращения,порт с образцовым перемещением вдольобразующей контролируемого цилиндра,измерительный преобразователь,измерительный блок, блок синхронизации и регистратор...

Номер патента: 691685

Опубликовано: 15.10.1979

Авторы: Герберене, Кравченко, Ринкявичус, Ушинскас

МПК: G01B 11/00

Метки: измерительный, круговых, перемещений, фотоэлектрический

...чертеже изображена схема пред.лагаемого фотоэлектрического изме, рительного преобразователя.Преобразователь содержит источник1 света, подвижный и неподвижныйлимбы 2 и 3 с растровыми круговымидорожками и два фотоприемника 4 и 5.Позициями б, 7,. 8, 9 и 10 обозначены сферические поверхности лнмбов.Преобразователь работает следующим образом,Формула изобретения 7 Составитель С.ГрачевРедактор Н.Аристова Техред М.Петко Корректор Г .Решетн 00/30 Тираж 866 ЦНИИПИ Государственного к по делам изобретений и 35, Москва, Ж, РаушскаПод иснмитета СССоткрытийнаб., д,Зака 130 илиал ППП Патент, г,у ород,ул. Проектная,4 Световой поток от источника 1 света проходит, преломляясь, через сферическую поверхность 6, Для уменьшения потерь светового потока на...

Номер патента: 693104

Опубликовано: 25.10.1979

Авторы: Курбатов, Мартынов

МПК: G01B 11/30, G01B 5/24

Метки: заточки, инструмента, концевого, углов

...и наблюдательным микроскопами составляет 90, наблюдательный микроскоп 10перпендикулярен к оси поворота стола, а осьповорота стола проходит через точку пересечения оптических осей осветительного и наблюда.тельного микроскопов,На чертеже изображено устройство для из.мерения углов заточки концевого инструмента,Оно содержит основание 1, поворотныйстол 2 с базирующим приспособлением 3, выполненным в виде призмы, осветительный 4 и наблюдательный 5 микроскопы, а также механизмы подъема 6 и поворота 7 стола, Плоскостьосветительного и наблюдательного микроскоповнаклонена под углом 45 к оси поворота стола,угол между осями осветительного и наблюдательного микроскопов составляет 90, причем 25ось поворота стола проходит через точку...

Номер патента: 693105

Опубликовано: 25.10.1979

Авторы: Кабков, Радыш, Сбитнев

МПК: G01B 7/00, H01C 10/38

Метки: линейных, перемещений, потенциометрический

...спереди; на фиг. 2 - то же, вид сверху.Потенциометрический преобразователь содержит поворотное основание 1, на котором установлен каркас 2 с обмоткой, направляющие 3, по которым перемещается движок 4 с подпру. жиненной контактной пластиной 5, ширина которой равна длинекаркаса 2, ограничители 6 перемещения. Движок 4 связан с перемещающимся объектом (на чертеже не показан).едак ЕИ Заказ 639 Помитета СССрытийкая наб., д. 3 Тираж 1073 ЦНИИПИ Государственного кпо делам изобретений и отк 113035, Москва, Ж, Рауш исн илиал ППП "Патент", г. Ужгород, ул. ектная 3Устройство работает следующим образом,При перемещении объекта движок 4 с подпружиненной контактной пластиной 5 переме.щается по направляющим 3. При этом контактная пластина 5...

Номер патента: 693106

Опубликовано: 25.10.1979

Автор: Бабушкин

МПК: G01B 7/02

Метки: скорости

...датчиком 1 образовался технологический эа.зор, определяемый типом датчика и способомФормула изобретения Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Н 383998,кл. (3 01 В 7/12, 1974.ЭО 2, Авторское свидетельство по заявкеИь 2175542/25-28, кл, 6 01 В 7/12, 1975 (прототип),Составитель В. Николае Редактор Т. Иванова Техред О.Андрейко Корректор М. Шаро/43 Заказ 6 Подписноеомитета СССР Тираж 844 ИИПИ Государственног о делам изобретений и 3035, Москва, Ж.35, Ра открытиишская наб., д. 4/5 ППП "Патент", г. Ужгород, ул, Проектная, 4 Фи 3 693обработки детали. Напряжение регулируемогоисточника 5 опорного напряжения устанавливается равным напряжению на выходе датчика 1зазора, при этом сигнал на выходе...

Номер патента: 693107

Опубликовано: 25.10.1979

Автор: Мирошниченко

МПК: G01B 15/02, G01B 7/13

Метки: диаметра, пленки, рукава, рукавной

...техпроцесса приводит к зменвнвФв 4 рЬ; , цесеаЯ регулирования параметров технологичеср4странстве температурного поля. 1кого процесса и гладкость статических характеПо предлагаемому способу задают темпера. ристик, преобразование представляют в лийеаритуру вблизи, например, зоны кристаллизации, зованном виде (т.е. линейным), экспериментальПомещая в эту область термосопротивление, из-но выбирая лишь коэффициент передачи.меряют температуру этой области, сравнивают Предложенный способ позволяет измерятьизмеренное значение с заданным и разность этих пространственное перемещение поверхности рувеличин ставят в соответствие с перемещением кавной пленки или зоны кристаллизации при вызаданной точки. Связь между отклонениями тем- тягивании ее из...

Номер патента: 693108

Опубликовано: 25.10.1979

Автор: Бугаенко

МПК: G01B 11/16

Метки: напряжений, поляризационно-оптический

...Напряжения вызываются несовместными деформациями; если деформации совместные, они не вызывают напряжений. Два поля дефор маций е и Я, обладающие одинаковой несовместимостью, вызывают одинаковые напряжения, т,е. являются эквивалентными по напряжениям. Поэтому в элементах модели не обязательно создавать заданные деформации е, а можно создавать эквивалентные им по напряжениям деформации Е, Если последние подобрать так, чтобы они не содержали шаровой части, их можно будет создать в несжимаемом материале, Этим требованиям удовлетворяют деформации: а 1 х =ец(м+ 4 % ЧЙТу,йч Й,=1 дя,где Ч - объем испытуемой модели;х,у - вектор-радиусы точек, соответственно,текущей и интегрирования;МЯ - операторы ковариантного дифференцирования,Сцособ...

Номер патента: 693109

Опубликовано: 25.10.1979

Авторы: Клочкова, Кожевников, Контиевский, Пережогин

МПК: G01B 11/26

Метки: прибор, призм, углов

...ветвьюс компенсатором, вновь совмещают с индексом.окулярной сетки, При наличии разницы в вели.чинах контролируемого и эталонного углов автоколлимационные изображения в поле зрениябудут взаимно смещены, как показано на фиг,3.Величина взаимного смещения изображений определяет отступление контролируемого угла отэталонного, Это отступление может быть оцене.но по наблюдаемым в поле зрения иэображени.45 ям шкалы, либо измерено .компенсатором.Точность измерений с помощью предлага.емого прибора повышается благодаря использо.ванию при наведении нониального совмещенияштрихов и построению автоколлимационных5 ф изображений лучами, падающими напроверяемыепризмы перпендикулярно их граням. Наличиеподвижной ветви с оптическим шарниром...

Номер патента: 693110

Опубликовано: 25.10.1979

Автор: Мейтин

МПК: G01B 11/26

Метки: двугранных, зеркально-призменных, погрешностей, прямых, углов, элементов

...лучей, вышедших из25правой и левой половин входного зрачка авто. коллиматора; на фиг, 4 - поле зрения автоколлиматора с изображением отраженной автоколлимационной марки в виде биссектора,ч30Устроиство для осуществления описываемогоспособа содержит неподвижный предметный столик 1 и автоколлиматор 2 с окуляр-микрометром, оптическая ось которого образует со сто. ликом угол, равный углу падения луча на реб.ро контролируемого двугранного угла, плоскоезеркало 3, жестко скрепленное с автоколлима.тором 2 и устанавливаемоепо ходу лучей, отра.женных ог граней контролируемого двугранного угла зеркально-призменного элемента 4, и40шторку 5, размещенную перед автоколлимато.ром 2.Испытуемый зеркально-:призменный элемент4, например триппель.нризму,...

Номер патента: 693111

Опубликовано: 25.10.1979

Авторы: Дорошук, Мардарь, Омельяненко, Яценко

МПК: G01B 11/26

Метки: несоосности, отверстий

...прохождения отраженного от зеркала 2 световогде Х - величина смещения по оси абсцисс длякаждого из фотоприемников;т - величина смещения по оси ординат длякаждого из фотоприемников;- количество фотоприемников для данного случая= 2).Технико-зкономическая эффективность изоб. ретения заключается в повышении точности контроля и в воэможности автоматизации процесса измерения несоосности. Устройство для контроля несоосности отверстий, содержащее расположенные на одной оптической оси излучатель, центрирующий узел и марку, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля, оно снаб. жено полупрозрачным зеркалом, расположенньгм под утлом к световому лучу излучателя, вторым излучателем, выполненным в виде светопроводя. щего...

Номер патента: 693112

Опубликовано: 25.10.1979

Авторы: Головко, Дорошевская, Королев, Котов, Меньшенин, Рагузин

МПК: G01B 11/27

Метки: линз, склеиваемых, центрировки

...ул, Проектная,4 3 693 емых микрообьективом 5 в плоскость оптичес кого элемента 3 и метки 4, Наблюдательная си. стема 7 сфокусирована на метку, Световой монохроматический когерентный пучок от лазера 1 линзой 2 фокусируется на метку 4 оптического элемента 3. Микрообъектив 5 изображает эту метку в плоскость расположения центров кри. визны склеиваемых поверхностей линз 8 и 9, Лучи, отраженные от склеиваемых поверхностей, проектируют с помощью микрообъектива 5 ав. 10 токоллимационные метки от склеиваемых поверх. ностей в плоскость оптического элемента 3. Интерферейционные кольца также проектируются мйкрообъективом 5 в плоскость оптического элемента 3.15Оператор с помощью наблюдательной системы 7, сфокусированной на метку 4, одновремен но...

Номер патента: 693113

Опубликовано: 25.10.1979

Авторы: Гичан, Дзетавяцкас, Крищюкайтис, Кулис, Лесин, Минцерис, Рамонис, Розман

МПК: G01B 7/30

Метки: измерительный, перемещений

...элементы 6.1 - 6-и, дешифратор 7, фазосдвигающие блоки 8-1 - 8-и, управляемые ключи 9-1 - 9-и, фазометр 10 и задат- чики 111 - 11 и эталонных напряжений, определяющих уровни срабатывания соответствующихпороговых элементов. Задатчик опорного сигнз.ла отдельной позицией не показан, так как в данном случае в качестве опорного сигнала исполь. эуется напряжение питания одной из фаз стато.ра сельсина,Измерительный преобразователь работает .следующим образом.Напряжение, снимаемое с выхода фазовраща 40 теля (в данном случае - с обмотки ротора сель- сина) сдвигается по фазе относительно опорного сигнала (в данном случае - относительно на. пряжения питзния одной из фзэ обмотки статора сельсина) на величину, пропорционзльную уг45 лу 0 поворота...
